Как сделать деревянную лестницу на второй этаж своими руками

Оглавление

Требования к конструкции

Для удобного использования лестницы ее конструктивные особенности должны отвечать усредненным эргономическим характеристикам пользователей и конструкции здания. Стандартные принятые в строительстве термины, описывающие конструкцию лестницы:

ступень – опорная поверхность для ноги. Ступени бывают прямыми (ширина одинакова по всей длине), забежными (ширина по внешнему и внутреннему краю различаются, нормальная ширина сохраняется по центральной линии подъема), имеют нормальную или измененную высоту и ширину. Выделяют консольные, закрепленные посредине или с обеих сторон варианты. Ступени состоят из проступи (горизонтальная часть) и подступенка (вертикальная часть, расположенная между двумя проступями). СНиП нормирует ширину проступи и подступенка для жилых помещений 30 и 18 см соответственно, для чердачных и подвальных – 26 и 17,1 см;
лестничный марш – ряд ступеней, идущих с постепенным повышением, связывающий две площадки (два этажа);
косоур – наклонная балка, на которую укладываются ступени, может быть один, два или более, в зависимости от ширины и нагрузки конструкции;
тетива – наклонная балка аналогично косоуру, но крепление ступеней идет не сверху, а сбоку, с помощью пазов или крепежных элементов;
больцы – металлические (обычно) элементы, соединяющие ступени в единую конструкцию;
опорный столб – центральная часть винтовой лестницы, на которую опираются одним концом забежные ступени или в которую вмонтированы консольные ступени;
лестничная шахта (проем) – ограниченное несущими стенами пространство в здании, где располагаются лестничные марши;
перила – ограничивающие лестницу с внешней и/или внутренней стороны элементы, используются для опоры при движении, обеспечивают безопасность эксплуатации. Могут быть функциональными или декоративными, состоят из поручней и стоек. При оформлении декоративной деревянной конструкции опоры поручней называются балясинами, а ряд перил с одинаковым углом наклона – баллюстрадой;
лестничная площадка – разделяет марши лестницы, может быть только на этажах или межэтажной;
уклон лестницы – отношение высоты подступенка к ширине проступи, выражается дробным числом или в градусах (реже в процентах).

При выборе размеров конструктивных элементов лестницы, следует учитывать не только конфигурацию помещения, но и комфорт использования. При этом расчет лестницы на второй этаж ведется на основании таких параметров:

нагрузка на конструкцию – 180…220 кг на ступень, не менее 100 кг на перила. При активном использовании подъема или весе пользователей выше нормы прочностные параметры лучше увеличить;
высота ступени. Данные СНиПа (30 см) основаны на том, что для человека удобным является подъем в пределах 15…20 см, то есть четверти шага (для взрослого человека среднего для европейцев роста нормален шаг длиной 60…80 см);
ширина проступи – стандарт в 30 см основан на среднем размере ступни (26…32 см) и данных о том, что для комфортного опирания требуется размещение 90% площади ступни на проступи;
угол наклона лестницы. Средний, принятый для домашнего и общественного пользования, параметр составляет 26…33 градуса исходя из оптимальных размеров проступи и подступенка (ниже приведена схема, как сделать лестницу с учетом оптимального угла);
ширина конструкции – 90…100 см. Данные приняты с учетом возможности разойтись на спуске/подъеме двум людям, пронести габаритные вещи;
высота прохода – не менее 200 см. «Психологический минимум», то есть спокойно воспринимаемое человеком расстояние от макушки до свода (проема) составляет 10…20 см.

Также при выборе конструктивных элементов необходимо учитывать соответствие дизайна изделия общему стилю оформления здания изнутри, возможности отделки и использование подходящих материалов.

Винтовая лестница – готовое решение с чертежами

Винтовая лестница для самостоятельного изготовления должна отличаться простым монтажом и быть безопасной. Ширина ступенек играет определяющую роль в предупреждении травматизма. Они у спиральных конструкций забежные, промежуточных площадок нет. Существует несколько способов крепления: на стенах, на косоурах, на больцах. Они достаточно сложны для расчетов и монтажа. Самым лучшим и надежным способом для дома является крепление к стойке.

https://youtube.com/watch?v=ef8poRo_IcQ

Конструкцию выполняют из дерева или металла. Деревянное изделие, покрытое лаком, выглядит очень красиво, придает уют. Возможно использование любых твердых пород дерева. Для поручней лучше применить комбинацию дерева и металла. Для ступеней также используют, помимо дерева, металл, искусственный мрамор, стекло. Для стойки отлично подойдет металлическая труба. Ступеньки к ней крепятся на муфтах, болтах или сваркой, в зависимости от материала ступенек. Для центральной стойки применяют также кирпич, бетон, дерево. Главное, чтобы она выдержала нагрузку.

Следует соблюдать размеры лестницы, чтобы она была удобной и безопасной. Один из самых важных – расстояние между ступенькой, на которой стоит человек, и той, что у него над головой. Чтобы не задевать головой, оно должно быть 2 метра. По ширине лестница выбирается не меньше 90 см, при размерах более 1,5 м по краю потребуется установка косоура. Лестничный проем должен быть шире диаметра лестницы на 10 см с каждого края, чтобы не поцарапать руки, пользуясь перилами при выходе на второй этаж. Ниже приводим чертежи для расчета спиральной лестницы

Лучший тип винтовой лестницы – с металлической центральной опорой из трубы диаметром 50 мм. Вашему вниманию пошаговая инструкция по ее изготовлению:

Опору устанавливаем вертикально, проверяя отвесом и уровнем. К деревянному полу крепим болтами, применяя крепежные изделия, в бетонном заливаем. Крепление подобным способом обеспечит надежность всего изделия.
Берем еще одну трубу несколько большего диаметра, чтобы нарезать из нее гильзы. Их нарезаем перпендикулярно высотой 23–26 см. Гильзы должны находить на стойку плотно. Если не удалось подобрать для гильзы трубу нужного диаметра, можно вварить кольца для уплотнения.
Затем приступаем к изготовлению ступенек. Они должны быть одинаковыми. Чтобы добиться этого, делаем кондуктор из ДСП и трубы, равной по диаметру гильзе.
Укладываем профильную трубу в кондуктор и соединяем сваркой – вышло основание для площадки. Затем соединяем все основания с гильзами сваркой на одинаковом расстоянии от их края. Чтобы выдержать расстояние, используем кондуктор.
К нижней части основания со стороны переда привариваем кронштейн, равный по высоте расстоянию между соседними ступенями. Можно сделать и вварить подступенки, что несколько сложнее.
Нанизываем гильзы с металлическими площадками на стойку, разворачиваем веером. Привариваем кронштейн, идущий от верхней поступи, к нижней.
Свариваем между собой гильзы, устанавливаем перила с балясинами. Способ крепления зависит от материала, из которого они изготовлены. Возможно применение металла, дерева, пластика или их комбинации.
Собрав все элементы, зачищаем сварочные швы, всю конструкцию покрываем нитроэмалью. Деревянные части покрываем краской, если текстура богатая – бесцветным лаком или тонирующим средством.

Межэтажные лестницы для человека, имеющего элементарный опыт строительства, создать несложно, а удовольствие от результата будет большим.

Подготовка материалов

При выборе породы дерева, если ориентироваться на разумное сочетание качество/цена, рекомендуется отдавать предпочтение сосне или лиственнице. Последняя даже лучше, так как менее подвержена гниению. К тому же при впитывании жидкости она становится только крепче. Так как в любом жилом помещении обязательно будут испарения – более чем актуально, особенно если в смежной комнате находится кухня. Все остальные породы – кедр, дуб и ряд иных – вряд ли относятся к бюджетным вариантам деревянной лестницы.
Долговечность конструкции во многом зависит от степени просушки пиломатериала. Если древесина в этом плане недостаточно обработана, то такую лестницу довольно быстро «поведет». Высушивание досок своими руками – процесс и хлопотный, и сложный. Понадобится не только место для их складирования, но и знание всех особенностей методики. Придется обеспечить неизменность температуры, качественное проветривание и так далее. Вывод напрашивается однозначный – на материале для деревянной лестницы экономить нецелесообразно. То есть, если приобретать доски, то только высокой степени осушки, хотя они и стоят дороже.

Определяемся с видом лестницы

Лестницы на второй этаж для частного дома могут быть разных видов, которые выбираются в зависимости от пожеланий владельца, дизайна и размеров помещений. Знание типов лестничных пролетов позволит во время обустройства дома сделать правильный выбор в пользу того или иного элемента. Самые разные материалы используют для создания выхода на второй этаж, а разделяют их на несколько основных видов:

Винтовые (спиральные, круговые).
Поворотные.
Маршевые.
Комбинированные.

Винтовая или круговая

Винтовые лестницы являются замечательным инструментом для подчеркивания стиля помещения, наполняя его нужной атмосферой. Воздушные кованые круговые конструкции, выводящие на второй этаж, подойдут пол стиль модерн, а массивные деревянные ступени напомнят всем о стиле кантри. Дизайн винтовой лестницы подбирается любой, ограничиваясь только финансовыми возможностями. Такие варианты значительно экономят пространство, поэтому они всегда популярны.

Винтовая лестница на второй этаж – это идеальный выбор для помещения маленькой площади с низким потолком, к примеру, для мансард. Но и для большого пространства этот вариант подойдет отлично. Фиксируется винтовая лестница радиально, образуя винт, а по креплению ступеней ее можно разделить на несколько типов:

с опорой на ограждение;
с защемлением в опорной стойке;
с опорой на стены, расположенные по периметру;
с опорой на опорную стойку.

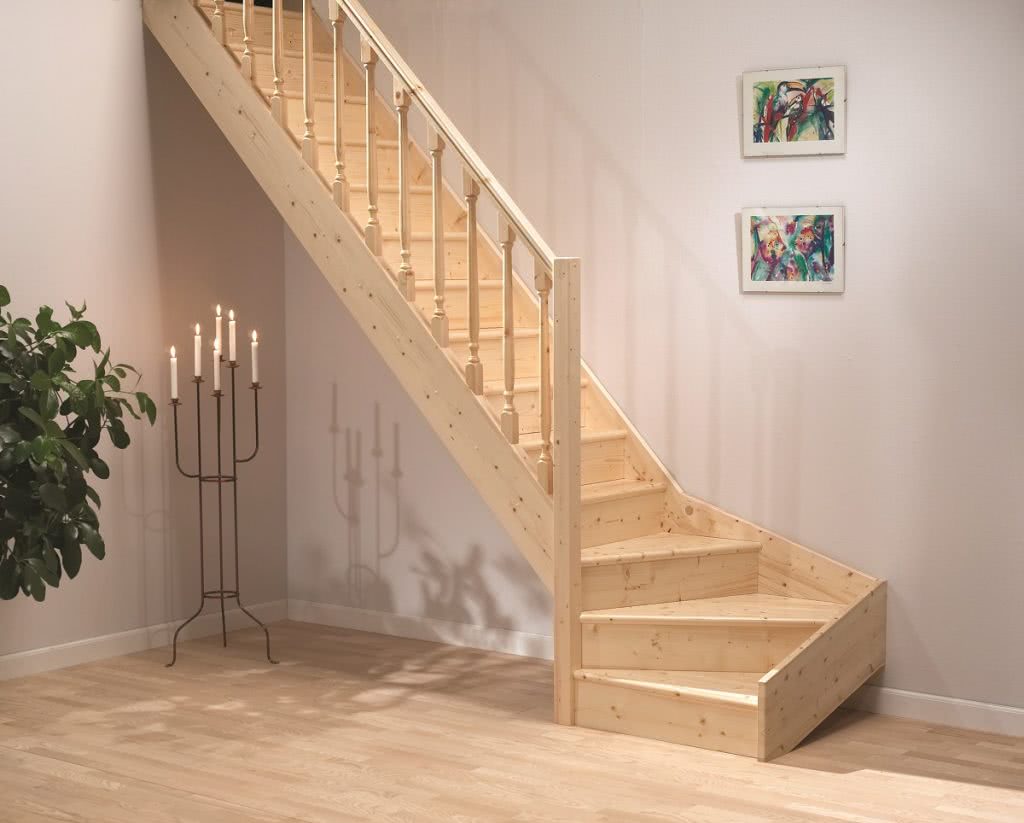

Поворотная угловая

Поворотная угловая лестница на второй этаж считается оптимальным выбором по соотношению экономии пространства и безопасности подъема. Они бывают развернутыми вправо или влево, круговыми или оборотными на одну четверть. Та часть, где лестница поворачивается, считается самой безопасной, хотя ступени по ширине изготавливают не больше 20 сантиметров.

Самая используемая конструкция поворотной лестницы – с углом 90 градусов. Она позволяет зонировать просторное помещение или изящно вписывать лестничные марши в небольшой промежуток пространства. Подъем на второй этаж такого типа нередко входит в проект небольшого загородного дома или многоуровневой квартиры. Как правило, размещают его вдоль стен, находящихся под прямым углом, а поворотная площадка располагается в угловой части. Пространство под лестницей часто используют под платяной шкаф или кладовку.

Маршевая лестница

Конструкции маршевых лестниц предполагают прямой марш на второй этаж со ступенями под определенным углом наклона. Они бывают разной планировки, и могут состоять из двух или нескольких частей. Самой комфортной считается одномаршевая лестница, ведь при ее создании не требуется дополнительно устанавливать площадку между этажами. Самые простые варианты имеют закругленную форму, чтобы экономить пространство, поэтому их можно увидеть в маленьких помещениях.

Многомаршевые лестницы с горизонтальными площадками оптимальны для многоразового ежедневного использования из-за удобного наклона марша. Существует несколько типов таких конструкций:

На косоурах. Это наклонные балки с зубцами, исполняющие несущую функцию, на которые кладутся ступени. Лестница может держаться на одном косоуре по центру или на двух – по краям.
На тетивах. Это тоже опорная балка, только другого типа, когда ступени вставляются в пазы.
На больцах. В этом случае монтаж лестницы производится вообще без несущих балок – ступени опираются на металлические столбики – больцы. Конструкция выглядит «воздушной» – она, как бы, парит в воздухе.

Комбинированная модульная

Свое название модульная лестница получила оттого, что собирается из нескольких компонентов (модулей), которые вставляются друг в друга, закрепляясь винтами, болтами или специальными строительными шпильками. Несущий элемент конструкции – центральный косоур. Такая система предназначается для установки подъема на второй этаж, высотой не более 3,5 метра. Невысокая стоимость и простота монтажа привела к тому, что такой вид пролета популярен во всем мире. Для сборки модульной лестницы не требуется специальных навыков монтажа.

К преимуществам комбинированных модульных лестниц еще относят тот момент, что для их возведения не нужен проект. Надо только производителю дать точные параметры помещения, в котором планируется установка, и на их основе будет разработан оптимальный вариант. Модульные лестницы имеют разнообразие всевозможных вариаций. Исходя из размера помещения, легко сделать конструкцию с любым углом поворота, которая, благодаря использованию комбинированных материалов, гармонично впишется в любой стиль интерьера, став самым удачным дизайнерским решением.

Какими бывают лестницы

В большинстве современных домов делают один из трёх основных их видов — маршевую, на больцах, винтовую. При этом, выбирают исходя из эстетических предпочтений, наличия свободного места в доме, бюджета и других параметров.

Маршевые лестницы

Наиболее распространенны маршевые лестницы

Наиболее простой и распространённой является маршевая лестница. Хотя, имея такой важный плюс, простоту в строительстве, она имеет и один немаловажный недостаток — занимает довольно много места. В результате, её возведение может оказаться неоправданным в небольшом доме.

В зависимости от этажности здания, его размеров, лестницы этого типа строят одномаршевыми, двухмаршевыми, трёхмаршевыми и т.д. Маршами называют отдельные отрезки, которые могут состоять из разного числа ступеней, но обычно не больше пятнадцати. Наиболее оптимальным считается количество в десять ступенек.

Кроме того, их делят на открытые и закрытые. В большинстве случаев владельцы делают выбор из эстетических предпочтений, ведь единственное отличие между ними в наличии или отсутствии подступенок. Открытые маршевые лестницы выбирают те, кто хочет ощущения лёгкости в интерьере.

Устройство у них похожее. Отличаются они и просто тем, какую опору используют для них. Могут опираться на тетивы, а могут — на косоуры. При этом, тотального предпочтения одного типа опоры не наблюдается. Всё зависит от пожеланий владельца или места расположения. Например, для лестницы у стены довольно логично использовать косоур в качестве несущей балки.

Для экономии пространства их нередко делают с поворотом. В таком случае используют трапециевидные поворотные ступени, называемые забежными. Наиболее часто встречающиеся углы поворота маршевых лестниц — 90 градусов (четвертьоборотная лестница) и 180 градусов (полуоборотная). Они бывают и с оборотом в 360 градусов, но тогда их можно отнести и к винтовым.

Лестницы на больцах

Лестницы на больцах имеют современный, технологичный и лёгкий вид

С ростом популярности интерьеров в стиле хай-тек или модерн, выросла популярность лестниц на больцах. Они действительно имеют современный, технологичный и в то же время лёгкий вид. Своё название они получили от немецкого слова «больц», означающего в переводе «болт» — именно так называется их основной конструктивный элемент, большие навесные балясины.

Особенностью конструкции тут является отсутствие каркаса, благодаря чему создаётся ощущение будто она парит в воздухе. Его роль принимают на себя сами ступени и больцы, монтирующиеся к поручням.

Существует несколько видов конструкций лестниц на больцах. Можно выбрать как такую, которая предусматривает лишь использование балясин, так и с опорой одной стороной на стену, тетиву или косоур. Довольно распространены комбинированные варианты. Выбор зависит лишь от вкуса и планировочных особенностей дома.

Помимо эстетики у них есть один несомненный практический плюс — высокая ремонтопригодность. Любой элемент, начиная ступенями, и заканчивая перилами, очень легко демонтируется.

Винтовые лестницы

Винтовые лестницы популярны как в современных, так и в классических интерьерах

Как в современных, так и в классических интерьерах популярны винтовые лестницы. Их ценят в первую очередь за то, что они занимают очень мало места (пример на фото). Если у вас маленький домик, то это выбор для вас. Их компактные, малогабаритные пропорции позволяют эффективно использовать пространство. С другой стороны, и без недостатков не обошлось — они неширокие и крутые, а самостоятельное монтирование хотя и не сильно сложное, но требует большего труда, чем в случае с маршевыми.

На сегодняшний день используется две основные конструкции:

Первая из них предусматривает использование гнуто-клееных поручней, на которые и крепятся ступени. Такая конструкция довольно сложная, но и отличается особой красотой;
Вторая же, наиболее распространённая и классическая, предусматривает использование центральной опоры и гнутых поручней. Ступени крепятся как на опоре, так и на поручнях. Данная конструкция проще и не имеет таких строгих требований к прочности материалов, как первая.

Конструкция винтовой лестницы также может предусматривать опору ступеней на стену. В таком случае в стене делаются специальные углубления, к которым они и крепятся. Она не обязательно будет иметь форму круга, она вполне может быть многоугольной.

Из какого дерева можно сделать лестницу

Выбор материала для лестницы зависит от предпочтений владельца дома или квартиры, характеристик дерева и стоимости на него. Различные породы имеют свои преимущества и недостатки:

Клен. Лестница из данной породы получится самой прочной и долговечной. Цвет – светло коричневый. Недостаток кленовой лестницы – высокая цена.
Лиственница. Цвет конструкции – золотисто-желтый или темно-желтый с коричневыми прожилками. Отлично переносит воздействия внешних факторов. Лестница из лиственницы получится прочной и твердой.
Дуб. Особенность лестниц из дуба – чем они старше, тем темнее оттенок.
Ель. Наиболее популярный материал из-за своей невысокой стоимости. Еловая древесина имеет однородную структуру и светлый оттенок.
Сосна. Благодаря низкой плотности древесины, ее очень легко обрабатывать. Дополнительным преимуществом сосны является невысокая стоимость материала. К недостатку сосновой лестницы стоит отнести небольшой срок эксплуатации. Лестницу из сосны лучше всего устанавливать на даче, где она будет использоваться сезонно .

Возможно, Вас заинтересует информация про «теплые полы». Из этой статьи Вы узнаете, как утеплить пол своими руками.

Критерии выбора

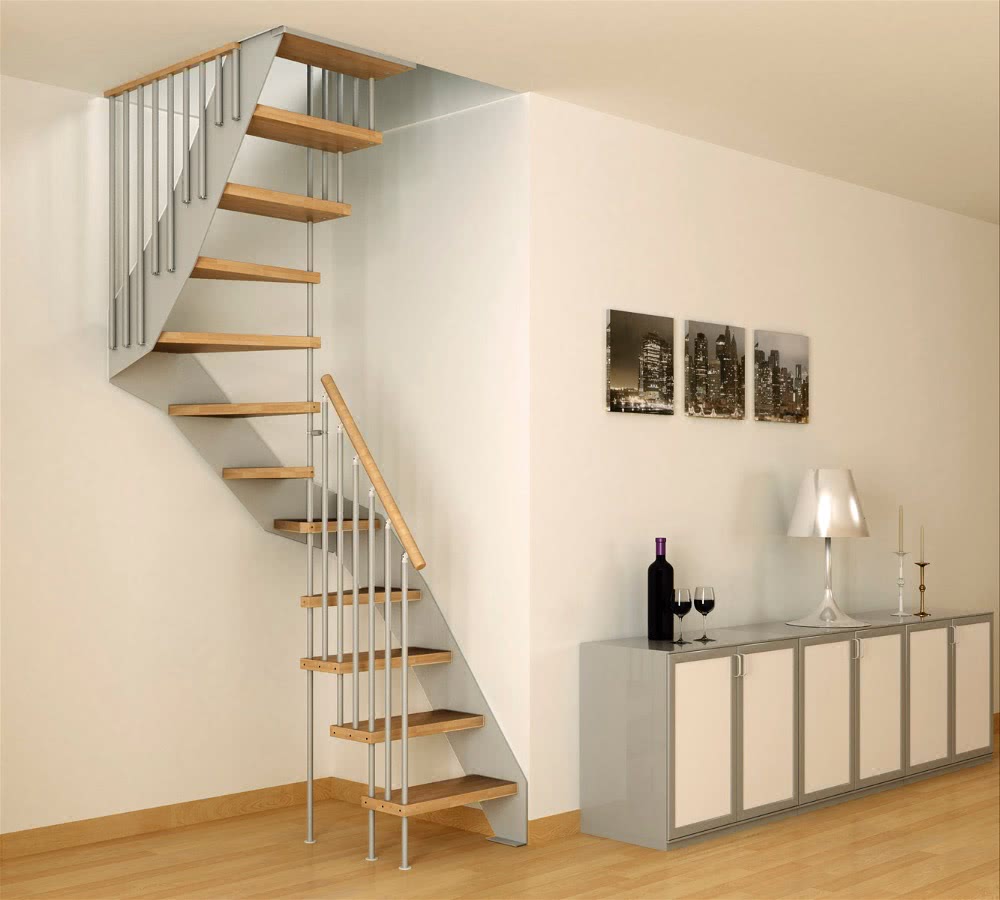

При установке лестницы для маленьких проемов в загородном доме или на даче в первую очередь необходимо обратить внимание на конструктивные особенности выбранной модели. Перед заказом рекомендуется проконсультироваться со специалистом, учитывая не только стилевое оформление интерьера, но и факторы, определяющие удобство последующей эксплуатации лестницы

К числу таких критериев относятся:

Небольшие размеры — габариты конструкции должны соответствовать площади помещения, особенно в условиях ограниченного пространства.
Удобство — не скользкий материал ступенек, подходящая высота перил.
Безопасность — использование качественных материалов и соблюдение правил монтажа.

К выбору малогабаритной лестницы стоит подходит с особой ответственностью. Нужно учитывать пожелания всех жильцов и особенности постройки. Если в доме есть маленькие дети, то вариант без перил будет весьма неуместен

Также стоит отказаться от использования крутых конструкций, ведь ребенок может по неосторожности споткнуться и кубарем свалиться вниз

Важное значение имеет и подбор уровня ступеней – для школьников и пенсионеров будет сложно постоянно подниматься по высоким. Чтобы повысить безопасность конструкции, застелите лестничный проход ковровой дорожкой

Это будет смотреться стильно и позволит избежать проблемы «скользкого пола».

Почему же малогабаритные лестницы пользуются такой популярностью? Ответ на этот вопрос кроется в универсальности конструкции, в ее компактности. Также это обусловлено основной задачей лестницы – грамотным распределением свободного пространства за счет своей уникальной конструкции, которая позволяет расположить ступени так, чтобы они не занимали много места и в тоже время были удобными для постоянного использования.

Помимо преимуществ использования данного типа конструкций, стоит отметить и главный недостаток компактных лестниц — их приходится делать как можно более крутыми (угол не менее 45 градусов, а глубина ступеней минимальная). Внешне такие лестницы выглядят очень компактными, но не безопасными.

На видео: какую выбрать лестницу на 2 этаж.

Чтобы лестница была удобной для каждого пользователя, она должна соответствовать таким нормам и требованиям, как угол наклона (не более 45 градусов), ширина марша (до 70-80 см), высота ступеней (до 20 см), высота прохода (минимум 2 м), ширина проступи (не менее 25 см) и высота конструкции (не менее 90 см).

Выбор подходящего материала – еще один момент, который должен предшествовать установке лестницы. Лучше всего для этих целей подойдет хвойная древесина, так как она имеет невысокую стоимость, проста в обработке и является прочным материалом

При этом важно учитывать качество сырья – на нем должны отсутствовать трещины, сучки, пятна, надломы и другие дефекты

Размер ступеней.

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Винтовая

Если говорить за привлекательность и яркий элемент интерьера, то конкурентов винтовой лестнице вряд ли можно найти. При правильном сооружении она прослужит долгие годы. Изготавливать ее можно как из дерева, так и из металла с элементами ковки. Можно выделить 4 основных типа винтовых лестниц:

Конструкция с клинообразными ступеньками, которые узкой стороной опираются на опорную центральную колонну, а широкой стороной на стену или изготовленный каркас. В таком случае сооружаются спиральные тетивы на косоурах.
Отдельно стоящая конструкция, удаленная от стен с консольно укрепленными ступенями на монолитном столбе, размещенном по центру.
Конструкция без центрального опорного столба. Опорой для ступенек служат изогнутые тетивы или косоуры, которые плавно переходят в перила. Этот вариант очень красивый и изысканный. Однако в изготовлении очень сложный.
Конструкция с центральным опорным стержнем (в качестве опоры может выступать асбестоцементная или стальная труба Ø50 мм). Этот тип лестницы наиболее распространенный.

Проектирование и расчет

Как показывает практика, максимально удобные винтовые лестницы с пролетом шириной в 0,8–0,9 м. В результате диаметр всей лестничной конструкции будет доходить до 2 м, это с учетом центральной опорной стойки и перил. Если говорить за форму лестницы, то она может быть круглой, квадратной, прямоугольной или овальной.

Также необходимо продумать и эргономичность винтовой лестницы. Принцип размера и высоты ступеней такой же, как и на обычных прямых лестницах, выше мы уже говорили о таких измерениях. Но есть некоторые особенности, а именно комфортная высота подъема для человека. Для примера, предлагаем вам рассмотреть вариант винтовой лестницы, высотой 3 м и шириной марша 0,8 м.

Расчеты представлены ниже:

Общий диаметр лестницы при таких размерах равен двойной ширине марша, а толщина опорной стойки 20 см. В итоге получаем следующее – D = 0,8 × 2 + 0,20 = 1,8 м.
Радиус подъема равняется половине ширины марша лестницы и опоры: Rn = 0,4 + 0,1 = 0,5 см.
Теперь разделив длину траектории передвижения на глубину проступи, можно определить количество ступеней в одном витке: L = 2 π : 200 = 2 × 3,14 × 500 : 200 = 17,2. В результате в одном витке лестничного марша может быть 17 ступенек.
Также необходимо рассчитать эргономичную высоту ступени. Делать это нужно из того учета, чтобы человек во весь рост мог свободно передвигаться. Возьмем для примера рост в 1,8 м, к этому значению добавляем оперативные 20 и делим на количество ступенек, находящихся в одном витке. В итоге получается так: h = 2000 : 17 = 120 мм.

Чтобы винтовая лестница было долговечной и удобной в эксплуатации, важно соблюдать следующие правила:

На винтовой лестнице лучше не устанавливать подступенки. Это увеличит безопасность конструкции, а нога будет хорошо упираться на ступень и не соскальзывать со ступеньки в узком месте.
Если высота прохода равна 2 м, то даже высокий человек сможет комфортно передвигаться по лестнице.
Для установки опорной стойки выберите место, которое будет удерживать вес всей конструкции и 2–3 людей.

Изготовление ступенек

Для ступеней лучше всего выбрать прочную породу дерева, например, дуб или бук. Хотя намного проще купить ступеньки готовые. Например, приобретаете ступеньку прямоугольной формы, и вырезаете из нее необходимую конфигурацию. Толщина изделия может быть в 40 мм или 30 мм. Если одну ступеньку разделить по диагонали, то в результате получится сразу две ступеньки. Края заготовки необходимо закруглить и отшлифовать шлифмашинкой. Потом можно покрыть их лаком или покрасить. На ступеньку следует закрепить специальную втулку, которая будет удерживать ее на опорной стойке.

Сборка

В первую очередь на опорную стойку одеваете ступени. После этого стойка монтируется в выбранное вами место и закрепляется к полу и потолку.

При монтаже ступеней следите за тем, чтобы они перекрывали друг друга на 50–60 мм. Фиксировать их следует больцами. Широкая сторона ступени фиксируется балясинами, а к ним перила. Следуя такой технологии, вам получиться выполнить работу качественно.

Итак, изготовление винтовой лестницы требует особых навыков в строительстве

Здесь очень важно произвести все расчеты и следовать изготовленному чертежу
