Лестница поворотная на второй этаж разновидности конструкций, самостоятельное изготовление

ЧТО ЖЕ ТАКОЕ ЛЕСТНИЦА ПОВОРОТНОГО ТИПА?

Под этим понятием принято понимать конструкцию, расположенную под определенным углом и позволяющую беспрепятственно попадать на второй или более этаж. При этом такая лестница выглядит весьма элегантно и изящно. Ее основное отличие от прямого марша состоит в том, что такая лестница изменяет направление своего движения.

Кроме того, такая лестница обладает рядом неоспоримых преимуществ, в том числе:

— компактностью. Поворотные лестницы занимают куда меньше места, чем обычные, вот их оптимальный размер при этом сохраняется; — удобством. Поворотные лестницы обеспечат не только удобное личное передвижение по ним, но и прекрасно подойдут для транспортировки грузов, мебели и прочих необходимых вещей; — эстетичностью. Поворотные лестницы выглядят не просто интересно и аккуратно, они могут спокойно вписаться в абсолютно любой интерьер; — безопасностью. Поворотные лестницы являются более безопасными конструкциями, чем винтовые.

Деревянная лестница на даче своими руками Деревянная лестница с забежными ступенями. … Но даже если вам нужна лестница между двумя полноценными этажами, то можно воспользоваться и этой технологией. Кроме того, в наши дни различные строительные… Читать ещё

Комбинированные лестницы из стекла и металла… stil-veka.ru›kombinirovannye-lestnicy-iz-stekla-i… Лестницы, выполненные из металла и стекла. … В качестве исходных материалов для такого типа лестницы используется закаленное стекло самых разных цветов и оттенков, поликарбонаты, нержавеющий вид стали, титан, латунь… Читать ещё

Что касается вопроса о том, за счет чего можно сделать такую лестницу, то ответ на него прост. Создание поворотных лестниц возможно благодаря использованию при их конструировании разнообразных площадок и забежных ступеней. Это позволяет «развернуть» конструкцию на тридцать, сорок пять, семьдесят, девяносто или сто восемьдесят градусов. Есть и другие вариации, но они встречаются куда реже.

Лестница с поворотной площадкой. Лестницы с углом поворота в девяносто градусов

Затраты

Затраты на лестницу зависят как от выбранного материала (дорогой бук или же дуб, бюджетная сосна), так и от ее высоты (имеется в виду количество шагов на лестнице, длина косоуров и так далее). В большинстве случаев приветствуется и комбинированный вариант, когда не особо важные элементы выполнены из более дешевого материала, а существенные – из более дорогого.

Для ступеней Г-образной лестницы подойдут доски 40 мм, а вот подступенки делают из досок в 20 мм. Что касается балясин, поручней и опорного столба, то тут берутся брусья 150*25*5 и 100*5*5.

Для опорного столба хватит и трех метров (вряд ли расстояние между этажами будет выше), а вот количество балясин будет соответствовать количеству ступеней Г-образной лестницы, учитывая почти метр у каждой опоры. Длина поручня зависит как от длины лестницы, так и от угла ее наклона.

Построить Г-образную лестницу своими руками, опираясь на имеющиеся расчеты и рекомендации, сможет каждый, однако лучше не экспериментировать, а приобрести готовую конструкцию и установить ее самостоятельно.

Ручной расчет параметров лестницы

Несмотря на множество нюансов и подводных камней, которые встречаются в рабочем процессе, забежная лестница из дерева может не только возводиться своими силами, но и быть спроектирована без привлечения специалистов. Для этого не требуется никаких специальных знаний, все, что вам нужно знать, написано в нашей статье.

Высота лестницы

Данным параметром называется расстояние от пола первого этажа и до пола второго этажа, то есть учитывается и толщина перекрытия. Про это многие забывают, спеша рассчитать конструкцию по стенам жилого помещения.

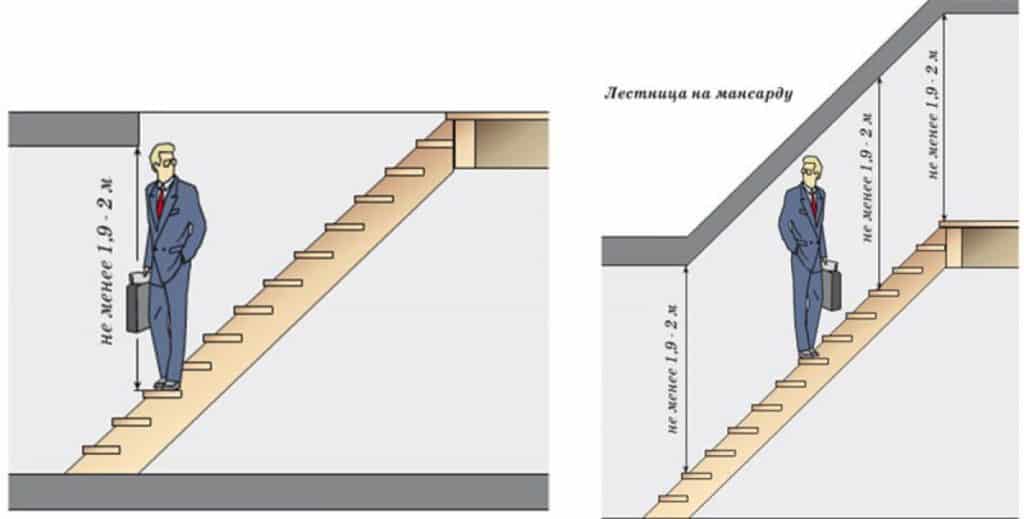

При выборе уклона учитывается минимальное расстояние до потолка

Расстояние от ступеней до перекрытия высчитывается по росту человека, в среднем этот показатель не должен быть ниже 190 см, еще 10 см добавляют для удобства перемещения. Теперь эта величина может изменяться в большую сторону, но никак не в меньшую.

Длина марша

Длина будущей конструкции складывается из нескольких пунктов:

• угол наклона;
• ширина ступени;
• количество ступеней;
• размер лестничной площадки.

А начинать стоит со снятия размеров с имеющегося под лестницу пространства и уже впоследствии корректировать проект под стандарты и нормы.

Ширина лестницы

В основе всех расчетов лежит удобство и безопасность передвижения, человек должен идти, не прижимаясь к перилам из-за тесноты и не боясь опустить ногу мимо ступени.

Касательно ширины лестницы есть несколько рекомендаций:

• минимальный размер между поручнями или другими ограждениями – 80-90 см, в таком случае возможно передвижение только одного человека. Перетаскивать мебель по такой конструкции не представляется возможным;
• оптимальным размером для лестницы с забежными ступенями является 100-125 см. Два человека спокойно смогут разойтись, двигаясь навстречу друг другу;
• зонами комфортного передвижения считаются размеры от 125 м до 150 см, когда встречное движение ничем не затруднено.

Угол наклона

Еще один параметр, отвечающий за удобство при эксплуатации лестницы, и здесь есть свои критерии: 1. Если слишком крутая конструкция, то экономится больше жилого пространства. 2. Если конструкция пологая, то передвижение является более комфортным и безопасным.

Допустимый угол уклона лестницы для жилых помещений находится в диапазоне от 26 до 45 градусов. Более крутой уклон считается травмоопасным и используется только в хозяйственных и промышленных целях.

Число ступеней

Данный показатель не может быть каким-то определенным и зависит от общей высоты конструкции и высоты ступени. К примеру, если высота этажа – 3 м, то поделив ее на 15 см – усредненный размер подступенка – получим 20 ступеней.

Рекомендуется также соблюдать равное количество ступеней в двухмаршевых конструкциях, но на практике такое встречается редко, ведь приходится учитывать и другие параметры, которые идут вразрез с теорией.

Шаг лестницы (глубина ступени)

Самое главное правило, которое следует помнить: стопа должна полностью соприкасаться со ступенькой, однако допускается погрешность в несколько сантиметров для уточнения размеров конструкции.

• минимальное значение – 100 мм, однако при быстром восхождении или спуске по такой лестнице можно травмироваться;
• наиболее подходящие габариты – от 200 до 300 мм, движение не заставляет вас напрягаться и смотреть каждый раз, куда вы опускаете ногу.

Если требуется увеличить ширину ступени, можно закрепить их с небольшим выносом, но не более 40 мм, чтобы при движении случайно не зацепиться.

Монтаж металлической поворотной лестницы

Проведя соответствующие расчеты и имея точные размеры деталей, можно определиться с количеством материала: листов металла, труб, профиля. Для изготовления несущих балок обычно применяются швеллеры с сечением 100 х 200 мм или 150 х 200 мм, трубы с прямоугольным сечением или уголки из стали. Рекомендованная толщина металла не менее 8 мм, для ступеней 3 мм. Если ступени будут деревянными, то 40-50 мм.

Для лестниц на тетивах по бокам крепятся специальные уголки, служащие опорой. А на косоурах привариваются гребни, соответствующие размеру ступеней. Далее крепятся рамки под ступени или непосредственно ступени.

Коротко о главном

Когда небольшая площадь помещения не позволяет установить прямолинейный лестничный пролёт под необходимым углом, то можно применить более компактную конструкцию. Лестница с забежными ступенями прекрасно впишется в любой интерьер и выполнит функции подъёмника не хуже других сооружений. А главное сэкономит пространство и обеспечит комфортный угол подъёма.

Но чтобы не испортить дизайн комнаты, необходимо подобрать достойную модель. Ведь одна и та же лестница может совсем по-разному выглядеть. Это касается и материалов, которые будут участвовать в строительстве, и конструктивных решений. Но самое главное при выборе такого непростого сооружения – это грамотные расчёты. Их выполняют либо самостоятельно, либо доверяют работу специалистам.

Дополнительная информация

Чтобы четко и качественно изготовить ступеньки для деревянного устройства, следует детально рассмотреть последовательность действий выполнения Г-образной конструкции. Ширина изделия равна 9,3 метра. Длина проема составляет 229 сантиметров. Высота перекрытия равняется 268 сантиметрам.

В изделии присутствуют два марша. В первом восемь ступенек. Последняя из них должна совпадать с площадкой второго этажа. Второй марш делаем из двух компонентов. Поворотных ступеней в нем три. Угол поворота деталей равняется 30 градусам.

Для изделия необходимо создать два косоура с параметрами 50×300×3000 миллиметров. Первый из них крепится к ближней стене. Второй фиксируется на столб с параметрами 100×100×2500 мм.

Ступеньки имеют размеры 900×300×40 миллиметров. Поворотная площадка обладает параметрами – 900×900×40 мм.

Преимущества и недостатки

К плюсам подобного варианта межэтажного перехода относятся:

• Компактность и экономия места;
• Эстетичность. Визуально подобные конструкции более лаконичны и приятны глазу.

Отрицательными моментами являются:

• Не всегда удобная проступь для постановки стопы. Наиболее это ощущается при спуске. Обусловлено это тем, что с внутренней стороны проступь узкая и стопа не умещается полностью. А двигаясь вдоль внешней стороне, где проступь максимально широкая, привычного удобного шага может не хватать;
• Сложность расчетов на стадии проектирования. Если просчитаться, конструкция получится неудобной и небезопасной.

Самостоятельное выполнение расчётов методом пропорций

Говорят, если хочешь, чтобы все было сделано хорошо, то занимайся этим сам. Поэтому самостоятельные подсчёты количества материалов, поиск нужных углов и расчёт прочности необходимы для собственного спокойствия. Уверенности в том, что конструкция выдержит запредельный вес и простоит долгие годы.

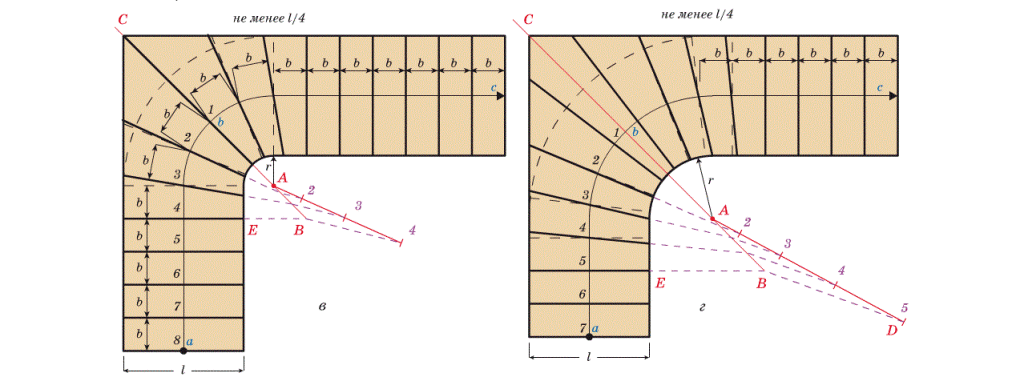

Поэтапный расчёт лестницы с забежными ступенями на 90 градусов:

• На чертеже рисуется окружность с диаметром равным ширине лестничного марша. Так намечается забежный участок.
• От левого верхнего угла через центр окружности проводится линия под углом 45 градусов. Она станет осью поворота.
• Необходимо наметить вертикальную линию, снизу входящую в окружность и справа выходящую из неё горизонтально. Это маршрут движения.
• Далее всю линию движения делят на отрезки, которые равны ширине ступени. На прямых участках это будут обычные отрезки, а по окружности – хорды.
• По намеченным отрезкам полностью прорисовываются два прямых марша. Следует помнить, что часть прямолинейных ступеней, прилегающих к окружности, впоследствии будет изменяться.

Расчёт забежных ступенейИсточник olestnicah.ru

• Внешние края прямолинейных маршей необходимо соединить линиями, образующими прямой угол. Эта часть отвечает за забежный участок.
• Прочерчивается линия параллельная горизонтальному маршруту и линия параллельная вертикальному. Эти линии чертятся по краю ступеней, которые в дальнейшем видоизменятся не будут. И в месте пересечения отмечается точка А.
• От неё проводят линии, которые пересекут все крайние точки отрезков и хордов по линии движения.
• После этого можно выделять контуры забежных ступеней.

Теперь остаётся провести масштабирование и узнать точные размеры каждой детали. Лучше выполнять чертёж на разлинованной миллиметровой бумаге. Это позволит без труда переводить размеры на выбранный материал в натуральную величину. Но специалисты отмечают, что графические построения не могут сравниться в точности с компьютерными вычислениями.

Видео описание

В этом видеосюжете показан расчёт поворотной лестницы на 90 градусов с поворотными ступенями:

Особенности монтажа

Сооружения нередко выполняют комбинированными. Более распространены варианты, когда металлический каркас отделывают древесиной. Её чаще других материалов используют для ступеней. Даже если конструкцию полностью заливают из бетона, то в жилом доме стараются облицевать ступеньки деревом.

Следует отметить, что реальность часто не соответствует чертежам. И когда забежная лестница с поворотом находится уже в стадии завершающей сборки, нередко приходится исправлять ошибки прямо на ходу.

Возможные проблемы, возникающие при установке:

Попадается плохой материал. Например, непросушенная древесина. Или её классность ниже нормы. То есть, имеющая больше одного сучка на одном погонном метре. Это отражается на сроках эксплуатации либо всего изделия, либо его части.

Сучковатая доскаИсточник wallbox.ru

• Погрешности в распиле. Это возникает при масштабировании, когда чертёжные размеры переносятся на материал. Такие ошибки зачастую неизбежны и при монтаже необходимо иметь под рукой инструмент для финишной подгонки деталей.
• Перекос элементов. Пренебрежение к частым проверкам положения конструкции по строительному уровню может привести к потере ровности каркаса. Каждый этап сборки должен контролироваться прибором.

Перед монтажом лестницы необходимо дождаться полной усадки здания. Иначе лестничный марш впоследствии может перекосить. Из-за этого могут появиться трещины и неприятный скрип при использовании.

Видео описание

В этом видео показано, как собирается лестница на второй этаж с забежными ступенями из дерева с поворотом на 90 градусов:

Коротко о главном

Когда небольшая площадь помещения не позволяет установить прямолинейный лестничный пролёт под необходимым углом, то можно применить более компактную конструкцию. Лестница с забежными ступенями прекрасно впишется в любой интерьер и выполнит функции подъёмника не хуже других сооружений. А главное сэкономит пространство и обеспечит комфортный угол подъёма.

Но чтобы не испортить дизайн комнаты, необходимо подобрать достойную модель. Ведь одна и та же лестница может совсем по-разному выглядеть. Это касается и материалов, которые будут участвовать в строительстве, и конструктивных решений. Но самое главное при выборе такого непростого сооружения – это грамотные расчёты. Их выполняют либо самостоятельно, либо доверяют работу специалистам.

Изготовление забежной лестницы своими руками

В отличие от покупки готового изделия, самостоятельное создание забежной лестницы с поворотом в 90 градусов позволит избежать больших финансовых затрат. Однако стоит учитывать, что это долгий и сложный процесс.

Более сложный вид конструкции забежной лестницы с поворотом 180 градусов.

Для большей наглядности, его стоит разделить на несколько этапов:

1. проведение расчётов;
2. изготовление деталей;
3. монтаж конструкции.

Подготовка

Проектирование — наиболее важный этап в создании лестницы. Именно на этой стадии определяются размеры элементов, а также внешний вид конструкции

По этой причине на подготовку следует обратить особое внимание. Проектирование состоит из 3 этапов:

1. проведение замеров;
2. осуществление расчётов;
3. составление схемы.

В первую очередь следует определиться с локализацией лестничного пролёта и провести соответствующие замеры. В частности, длину, ширину и высоту пространства под лестницу. Именно место расположения забежного изделия и свободная площадь влияют на размеры конструкции.

Хороший просчет пространства под забежную лестницу.

Следующий шаг — проведение расчётов. Здесь следует отталкиваться от предыдущего этапа, а также учитывать оптимальные размеры. Например, угол наклона лестницы, число ступеней и т. д.

Расчет ступеней забежной лестницы.

Последний этап — составление чертежа. Он должен выполняться в трёх проекциях: с видом спереди, сбоку и сверху. На вертикальной проекции следует указать локализацию лестничного пролёта (для этого нужно начертить план помещения) и его направление.

Произведенный чертеж забежной лестницы с поворотом 90 градусов.

Схема забежной лестницы выступает в роли наглядного пособия. Кроме того, аккуратный и неспешный подход в составлении чертежа позволит избежать множества проблем на следующих этапах. Например, вопросов по размеру отдельных элементов или их соответствия рекомендуемым параметрам.

Выполнение работ

Для изготовления деталей и монтажа конструкции потребуются следующие инструменты:

• пила;
• шлифовальная машинка;
• дрель;
• cварочный аппарат (если в лестнице будут металлические элементы);
• крепёжные элементы (болты, анкера, саморезы).

Изготовление и установка конструкции происходит в определённом порядке:

1. изготавливаются и крепятся на стене несущие балки;
2. устанавливается опорный столб;
3. выпиливаются ступени;
4. ступени устанавливаются на несущие балки (монтировать их следует снизу вверх);
5. в несущие балки вставляются балясины;
6. на столбики ограждений накладываются поручни.

Экономия пространства и приятный внешний вид — вот краткое описание угловой лестницы с забежными ступенями. Такая конструкция будет отлично смотреться в любом помещении, буквально преображая его. Поэтому чтобы получить красивое и качественное изделие, следует действовать очень аккуратно и не спеша на всех этапах изготовления.

Нюансы подготовки

Деревянную качественную лестницу на второй этаж в частном доме получится сделать своими руками только при условии подбора оборудования и точных расчетов.

Список инструментов и материалов

Чтобы самостоятельно сделать межэтажную конструкцию, понадобятся:

• брусья сечением 40 мм;
• доски 40 мм толщиной;
• балки толщиной 30 мм для проступей, 25-30 мм для подступенков;
• материал для косоура и тетивы – брус размером 5х25 см;
• поручни и балясины;
• крепежи для древесины.

Из инструментов пригодятся электрический лобзик, шуруповерт, молоток и стамеска. Чтобы снять замеры и перенести их на пиломатериал, будут нужны карандаш, рулетка, уровень, отвес и угольник.

Расчетные операции

Для каждого конструкционного варианта индивидуальный расчет делается по заказу или в специальной программе. Перед тем, как сделать деревянную лестницу, потребуется рассчитать несколько параметров. Рассмотреть их стоит на конкретных примерах.

Угол наклона

Предпочтительным будет около 40 градусов, но нужно отталкиваться от реальных условий – места для пролета и высоту потолков.

Высота изделия

При высоте потолков 250 см к ним нужно прибавить толщину перекрытия между этажами. Его средняя толщина составляет 35 см. Сложив данные, получаем высоту конструкции 285 см.

Количество ступенек

Средняя высота подножки – 17 см. На нее нужно поделить высоту сооружения. Получится 16,67 см. Результат округляется до большего параметра, так что нужно изготовить 17 ступеней.

Ширина ступеньки

Предельная ширина проступи составляет от 22 до 40 см. Российские мастера рассчитывают этот показатель на основании того, что в сумме ширина ступенек и подступенка равняется 47 см. Итак, из 47 вычитается 16,67 и результат округляется. Подножка будет иметь ширину 30 см.

Величина кратна ширине ступени, т.е. для данного случая 120, 90 или 60 см.

Длина лестницы

Рассчитывается на основании количества ступенек, умноженного на их ширину. В данном случае лестница на второй этаж своими руками будет 480 см в длину.

Длина косоура

Вычисляется по теореме Пифагора, где А – высота косоура, В – расстояние марша, С – длина косоура. Итак, 230400+81225=311625. Высчитаем квадратный корень – 558,23. Округлим его до 560 и поймем, что лучше использовать онлайн-калькулятор.

Виды лестниц на второй этаж. Фото дизайна разных моделей

Прежде чем обустроить свой дом лестничной конструкцией, необходимо совершенно точно определить какого типа будет лестница и из какого материала. Выбор типа лестничной системы зависит от расположения ее в помещении, планировки дома и индивидуальных предпочтений собственника. Материалами для их изготовления, учитывая стремительный рост технологий, могут выступать самые разные образцы: оргстекло и керамика, натуральный камень и мрамор, металл и дерево.

Маршевые лестницы — самый популярный способ обустройства лестниц

Основные типы лестниц классифицируют по виду несущего элемента:

• маршевые лестницы — на косоурах или тетивах;
• винтовые лестницы — с опорой в виде несущей стойки;
• лестницы на больцах — бескосоурные системы. Ступени такой лестницы крепятся к стене, а между собой соединяются с помощью больцев;
• комбинированные — когда одна система включает в себя несколько видов конструкций.

Г-образная маршевая поворотная лестница с площадкой

Основным отличием косоурной конструкции является то, что ступени фиксируются поверх несущего элемента. В то время, как в тетивных системах предусмотрены углубления, куда и вставляются ступени. Маршевые системы, в свою очередь, могут состоять из нескольких маршей, соединенных между собой площадкой или забежными ступенями.

Выбор той или иной маршевой системы зависит от расположения лестницы в помещении и наличия необходимого пространства для ее установки. В случае, когда пространство ограничено, используют поворотные системы маршевых лестниц. Для соединения разных уровней в частных коттеджах чаще всего используют лестницы, изготовленные из дерева. Такие конструкции достаточно легкие, хорошо вписываются в различные интерьеры и могут быть изготовлены самостоятельно.

Маршевая лестница с поворотом на 180 градусов

Многочисленные фото лестниц из дерева на второй этаж своими руками подтверждают популярность применения этого материала для лестничных конструкций.

Лестницы на больцах не имеют в своей конструкции каркаса. Каждая ступень такой лестницы с помощью специальных креплений опирается с одной стороны на стену, а с другой — последовательно соединяется больцами. Конструкции лестниц на больцах имеют ажурный легкий внешний вид и обладают высокой прочностью. Устанавливать такие лестницы можно вдоль стены, которая и будет несущим элементом, или в любом другом месте комнаты — тогда в качестве несущей конструкции будет выступать металлический профиль.

О многообразии современных лестничный систем в интерьере свидетельствуют фото лестниц в доме на второй этаж своими руками.

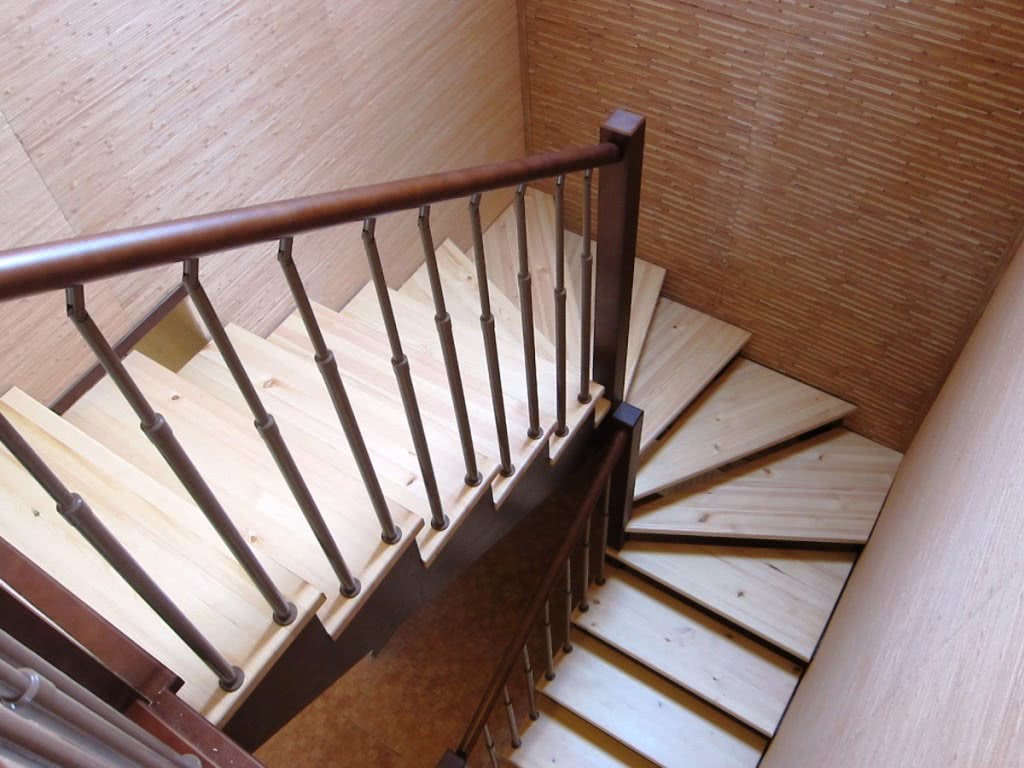

Лестница с поворотом на 90 градусов с забежными ступенями

Расчет ступеней лестницы

Определившись с материалом заготовок, необходимо приступать к проведению расчетов.

Геометрические параметры ступеней

Размеры ступенек

При изготовлении ступеней применяются шаблонные размеры:

• Высота ступени равняется длине подступенки и варьируется от 150 до 220 мм.
• Глубина элемента – это отрезок от внешнего края проступи до подступенки. Она должна быть такой, чтобы стопа полностью стала на проступь. Минимальная глубина составляет 25 см, максимальная – 40 см.

Следует отметить, что глубина ступени может быть неодинаковой по всей длине проступи. Это наблюдается в спиральных и поворотных моделях. По внешнему краю она больше, чем по внутренней стороне. Неизменной глубина проступи остается только по центру ступени. Однако с этим недостатком можно справиться двумя методами: использовать выступающие ступени или отказаться от подступенков.

• Ширина ступени – это расстояние между краями проступи. Этот показатель зависит от интенсивности движения. Стандартная величина составляет от 900 до 1000 мм. Если движение оживленное, то лестничный марш можно увеличить до 1,5 м.
• Толщина проступи находится в отношении 1:20 по отношению к ширине ступени. Так, при ширине 900 мм толщина проступи составит 45 мм. При этом следует помнить, что минимально допустимое значение толщины проступи составляет 35 мм.
• Толщина подступенка варьируется от 1,8 до 2,5 см.

На основании полученных данных рассчитывают угол наклона сооружения и количество ступенек.

Оптимальный уклон лестницы

Самым удобным наклоном лестничной конструкции признан уклон от 23 до 37 градусов. От крутизны сооружения зависит занимаемая полезная площадь. Естественно, что для более крутых конструкций требуется значительно меньше пространства, чем для пологих.

Выбор уклона для конструкции

Лестницы с уклоном в 45 градусов достаточно сложны для подъема, а при наклоне менее 23 градусов их допускается заменять на пандус.

Расчет количества ступеней в марше

Чтобы получить точное количество ступеней в лестнице, необходимо высоту этажа разделить на высоту одной ступени. Количество маршей при этом никакого значения не имеет. Следует также отметить, что под высотой этажа понимается промежуток от напольного покрытия до пола на втором этаже с учетом толщины покрытия.

Зная лестничную конструкцию и высоту верхнего этажа, число ступеней можно также определить с помощью графического метода. Затем, используя формулы безопасности, найти ширину проступи.

Размеры ступеней нужно принимать исходя из формулы безопасности

Определившись с масштабом, на миллиметровке рисуют лестничный марш. Погрешности, которые появились в результате округлений, распределяются на фризовую ступень нижнего яруса. Все оставшиеся ступени делают одинакового размера.

Расчет высоты подступенка
