Подготовительный этап
Итак, приступим. В первую очередь подготовьте инструмент и оборудование. Понадобится много сварочных работ, для которых вполне подойдет ручная электродуговая сварка. Выбирайте электроды для сварки ответственных и вибронагруженных конструкций, чем и будет являться рама квадроцикла. Кстати, эту самую раму можно варить своими руками из обычных водопроводных труб. Такие легко найти на ближайшем приеме металлолома, или металлобазе. Выбирайте диаметр трубы от 25 до 32мм, а толщина стенки должна быть в районе 3мм. Для гибки таких труб желательно иметь трубогиб, но если его нет, то гнуть трубы для каркаса рамы можно и вручную при помощи рычага, разогревая место желаемого загиба газовой горелкой, а лучше газо-кислородным резаком.
Работа над внешним видом
В заключение, чтобы привести квадроцикл в надлежащий внешний вид, похожий на настоящий вам нужен корпус. Для этого понадобится эпоксидная смола ЭД-20 и стеклоткань. Эти компоненты можно купить в хозяйственном или строительном магазине.
Для придания такой формы, для начала нужно вырезать заготовку из плотного пенопласта, который так же продается в крупных строительных магазинах в виде пластин 1 м2 что очень удобно для создания таких проектов. Затем в несколько слоев наносится стеклоткань при этом каждый слой промазывается смолой. Чем больше слоев, тем прочнее корпус. Не забудьте про металлические крепления, которые необходимо вставлять между слоями, в дальнейшем за которые будет крепится корпус к раме квадроцикла. После сушки, можно грунтовать, шлифовать и красить. Такой корпус из стеклоткани имеет легкий вес и является очень прочным.
При серьезном подходе к делу такой квадроцикл мало в чем будет уступать заводскому, а по затратам на сборку получается во много раз дешевле. При том что собрать такую вещь можно под себя и получить море удовольствия от вождения.
https://youtube.com/watch?v=JiI_9Iv5svI
Проект
Начните с расчета концепции, которая должна базироваться на агрегатах, которые у вас есть или которые вы могли бы позволить себе купить: двигатель, коробка передач, ведущий мост, подвески, трансмиссионные валы, колеса. Неплохой вариант – найти в интернете тот или иной удачный самодельный квадроцикл, и воссоздать его конструкцию своими силами. Будет полезным предварительно посоветоваться с его конструктором, который обладает опытом не только построения, но и эксплуатации.
Вы должны заранее четко представлять себе и общую компоновку, и узлы соединения каждого агрегата, не откладывая решения каких-то конструкторских вопросов на потом. Иначе вам придется что-то переделывать по несколько раз.
Двигатель
Важные для самодельного квадроцикла параметры: тяговые характеристики мотора и его масса, тип охлаждения, способы соединения с трансмиссией. Просчитайте, какой должна быть мощность силового агрегата, а она зависит от будущих условий эксплуатации: велична нагрузки, дорожные условия, интенсивность эксплуатации.
«Двухтактник» от ИЖа или Jawa – самый маленький мотор, который можно поставить на квадроцикл для взрослых. «Игрушки» для детей – это другое дело.
Мотоциклетный двигатель воздушного охлаждения – самый доступный вариант, однако нередко он потребует обустройства принудительного обдува от вентилятора. Если вы строите фан-транспорт выходного дня, вам достаточно мотоциклетного двутактника мощностью около 20 – 30 л.с. Если же нужен транспортер для регулярных деловых поездок, лучше брать более долговечный четырехтактный оппозитник от МТ «Днепр» или какой-то «иномарочный» агрегат. Известны также конструкции на базе небольших автомобильных двигателей объемом 0,6 – 0,8 л, причем с эффективным жидкостным охлаждением.
Ее можно сделать на основе мотоциклетной, а можно сварить совершенно новую. Сложных моментов несколько: правильно выбрать диаметр и толщину трубы, надежно сварить детали и не ошибиться с расположением всех элементов с точки зрения прочности.
Раму для небольшого квадроцикла очень часто переделывают из мотоциклетной.
Настоятельно советуем пригласить для консультации дипломированного инженера с опытом работы на механосборочном производстве или в сфере ремонта техники. Покажите ему эскизный проект рамы и объясните, где что будет крепиться, спросите то, с чем можно ошибиться самому: какого диаметра должны быть трубы и способ их соединения.
Поэтапная инструкция
Чтобы изготовить квадроцикл из мотоблока, не требуется сильно переделывать технику. Сам процесс включает в себя следующие этапы:
- База колес расширяется. Так как диски у мотоблока расположены непосредственно под мотоблоком, то их раздвигают. Вытачивают вставки на станке, а если такового нет, то просто приобретают подходящие адаптеры, служащие расширению этой базы.
- Обустраивается рама. Она должна быть прочной и надежной. Обычно применяют мотоциклетную готовую раму, но при определенных навыках можно обрезки труб сварить между собой. На эту деталь будет производиться значительная нагрузка, так как именно на нее крепится двигатель и все основные узлы. Ко всему агрегату рама присоединяется при помощи двух специальных штифтов и поворотного шарнира.
- Устанавливаются колеса, размер которых различается, в зависимости от предназначения мотоустройства. Первым делом необходимо выбрать диски. Лучше применить автомобильные, под низкопрофильную резину, чтобы камера плотно к ним прилегала. Для сохранения целостности и более долгой эксплуатации, рекомендуют положить прочную, но мягкую ткань, между диском и камерой.
https://youtube.com/watch?v=e26NOZ6B14k
Вместо шин можно использовать камеры с большегрузных машин, что обеспечит увеличение устойчивости и площади сцепления с дорогой. Также их применение поможет повысить амортизацию техники. Но они тонкие и не имеют запаса прочности, поэтому такие колеса будет легко повредить колючками, сучками и острыми предметами. Один из выходов, защищающий шины от повреждений, – это обмотка их шлангом из брезента и последующая фиксация его моментально застывающим клеем.
Вот так легко и просто мотоблок можно трансформировать в агрегат, быстро и маневренно перемещающийся по полям, холмам, крутым оврагам и другим местам, где нет асфальтированного дорожного покрытия.
Самостоятельно смонтированный квадроцикл по функциональности и характеристикам ничуть не хуже заводских устройств. Главное, что вы знаете его слабые и сильные стороны, и сделанный агрегат с любовью прослужит долго и без особых неполадок. Нужно только вовремя проводить техническое обслуживание и следить за состоянием всех систем.
Это интересно: снегоуборщик из триммера своими руками.
https://youtube.com/watch?v=1LUJBtMGbyc
Следует учесть все мелочи, скрупулезно подобрать все необходимые материалы и точно произвести все работы.
В общем, имея в наличии специальные и просто основные и дополнительные инструменты, можно расширить возможности своего мотоблока, обеспечить новую функциональность и использование для многих новых действий.
Самодельные квадроциклы: подробный гайд
Методикой изготовления квадроциклов мало кто делится, но есть и те, кто не скрывает своих наработок. В этой статье мы поделимся примерами достижений автомехаников-практиков, которые самостоятельно собирали мотовездеходы из подручных материалов.
Как сделать квадроцикл своими руками
Спроектировать и собрать мотовездеход по силам только знающим дело механикам. Для этого потребуется не только опыт, но и подходящие комплектующие с инструментами.
Для создания квадроцикла используют рабочие детали от автомобиля или мотоцикла: например, мотор от мотоцикла Урал, Минск, ИЖ Планета или Юпитер, основные узлы от ВАЗа или Оки. В ход могут пойти даже вышедшие из строя, но переработанные комплектующие.
Квадроцикл из Оки
Конструктор Сергей Плетнёв из Пермского края собрал квадроцикл на основе малолитражного автомобиля «Ока». На сборку у него ушёл год работы.
Основные комплектующие
- Руль от мотоцикла «Урал»;
- вазовские ШРУСы и межколёсные редукторы;
- 15-дюймовые передние и задние колёса от Niva Chevrolet;
- бензобак из 20-литровой канистры;
- двигатель, коробка передач, сцепление, часть приборной панели и подголовник от Оки.
Технические характеристики
Вес430 кгРазмеры2300х1250 ммВысота по рулю и седлу1250 / 900 ммКлиренс300 ммКолёсная база1430 ммКолея1045 ммМаксимальная скорость65 км/ч
Чертежи квадроцикла
Двухцилиндровый четырёхтактный двигатель жидкостного охлаждения от «Оки» выдаёт 32 л. с. Для автомобиля это мало, а для мотовездехода — вполне достаточно. Рулевое управление получилось гибридного типа. Сверху использованы мотоциклетные рычаг и вал, снизу — автомобильные рулевые тяги.
https://youtube.com/watch?v=1LlFqfUnhTY
Трансмиссия у самодельного квадроцикла своеобразная. В её основу положены доработанные комплектующие от ВАЗа.
Для понижения скорости и повышения крутящего момента была удалена зубчатая пара: вместо неё использована цепная передача. Мёжколёсные редукторы позаимствованы у «вазовской» классики.
Полуоси автомеханик решил удалить и заменить их на ШРУСы переднего привода ВАЗа. ШРУСы также были использованы и в других узлах трансмиссии.
Глушитель разработан самим Плетнёвым. Он состоит из двух камер, входной патрубок загерметизирован асбестом.
На создание стеклопластикового обвеса ушло 10 кг эпоксида, 1 кг пластификатора и 1 кг отвердителя, 5 м стекломата и 15 м стеклоткани.
Квадроцикл из мотоцикла
Ещё один квадроцикл Сергея Плетнёва, на этот раз — на базе тяжёлого мотоцикла «Урал-2» с пробегом 12 000 км. От мотоцикла были взяты главные узлы — двигатель, коробка передач, сцепление, а также видоизменённая рама.
Квадроцикл своими руками — полноценная техника или просто хобби?
Собирать квадроцикл своими руками увлекательно. Создатель приобретает опыт, тренирует находчивость и терпение.
Однако самодельные мотовездеходы не стоит рассматривать как полноценную альтернативу заводским моделям — даже самый лучший квадроцикл, собранный своими руками, будет заведомо хуже серийного.
Кроме того, самостоятельная сборка занимает много времени — даже опытные механики тратят год и более.
На новую технику распространяется заводская гарантия. В плане комфорта и надёжности серийные экземпляры CFMOTO вне конкуренции — на них можно отправиться хоть в путешествие, хоть на скоростные покатушки.
Преимущества квадроциклов CFMOTO
Современный дизайн и технологииМодельный ряд CFMOTO полностью обновляется каждые 3-5 лет, а улучшения в технологиях и дизайне вносятся постоянно в течение всего периода производства.
Качественные комплектующиеНа технику CFMOTO устанавливают комплектующие признанных брендов – CVTech (Канада), Sumitomo (Япония), Delphi (Италия, Германия), Bosch (Германия).
Место для двоихВсе квадроциклы CFMOTO – полноценные двухместные модели с удобной посадкой, они позволяют свободно разместиться и водителю, и пассажиру.
Богатая базовая комплектацияУже с завода большинство квадроциклов CFMOTO имеют: лебёдку, зеркала, защиту рук, грузовые площадки, усилитель руля, легкосплавные диски и шины с грязевым протектором.
Гарантия 2 года без ограничения пробегаНа любую технику CFMOTO распространяется двухлетняя гарантия без ограничения по пробегу на все узлы и агрегаты.
Надежность и неприхотливостьВладельцы техники CFMOTO описывают ее как очень надежную и качественную. Пробег некоторых квадроциклов переваливает за десятки тысяч километров эксплуатации в самых тяжелых условиях.
Посмотреть адреса дилерских центров CFMOTO
Преимущества квадроциклов CFMOTO
Современный дизайн и технологии Модельный ряд CFMOTO полностью обновляется каждые 3-5 лет, а улучшения в технологиях и дизайне вносятся постоянно в течение всего периода производства.
Качественные комплектующие На технику CFMOTO устанавливают комплектующие признанных брендов – CVTech (Канада), Sumitomo (Япония), Delphi (Италия, Германия), Bosch (Германия).
Место для двоих Все квадроциклы CFMOTO – полноценные двухместные модели с удобной посадкой, они позволяют свободно разместиться и водителю, и пассажиру.
Богатая базовая комплектация Уже с завода большинство квадроциклов CFMOTO имеют: лебёдку, зеркала, защиту рук, грузовые площадки, усилитель руля, легкосплавные диски и шины с грязевым протектором.
Гарантия 2 года без ограничения пробега На любую технику CFMOTO распространяется двухлетняя гарантия без ограничения по пробегу на все узлы и агрегаты.
Надежность и неприхотливость Владельцы техники CFMOTO описывают ее как очень надежную и качественную. Пробег некоторых квадроциклов переваливает за десятки тысяч километров эксплуатации в самых тяжелых условиях.

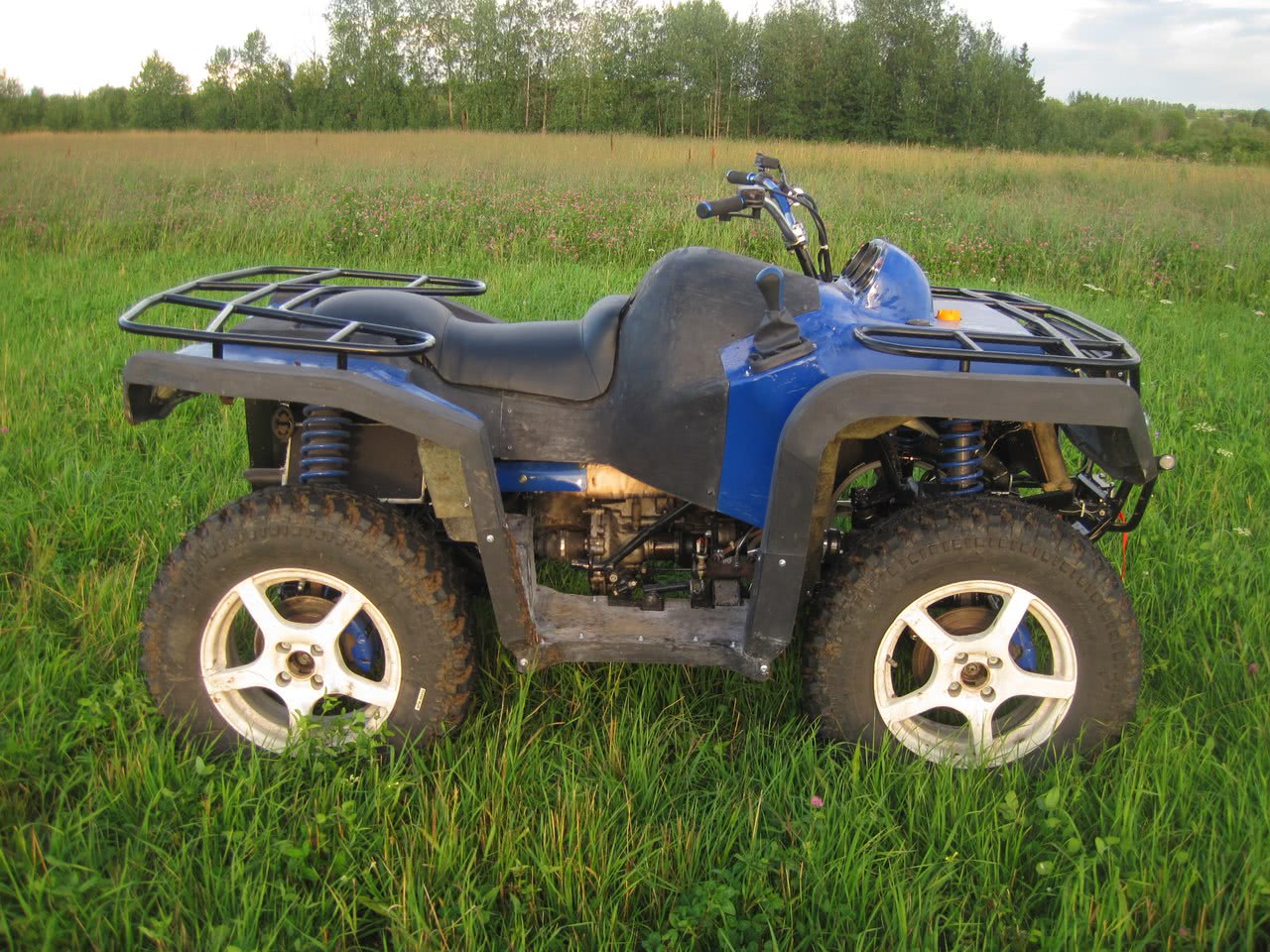

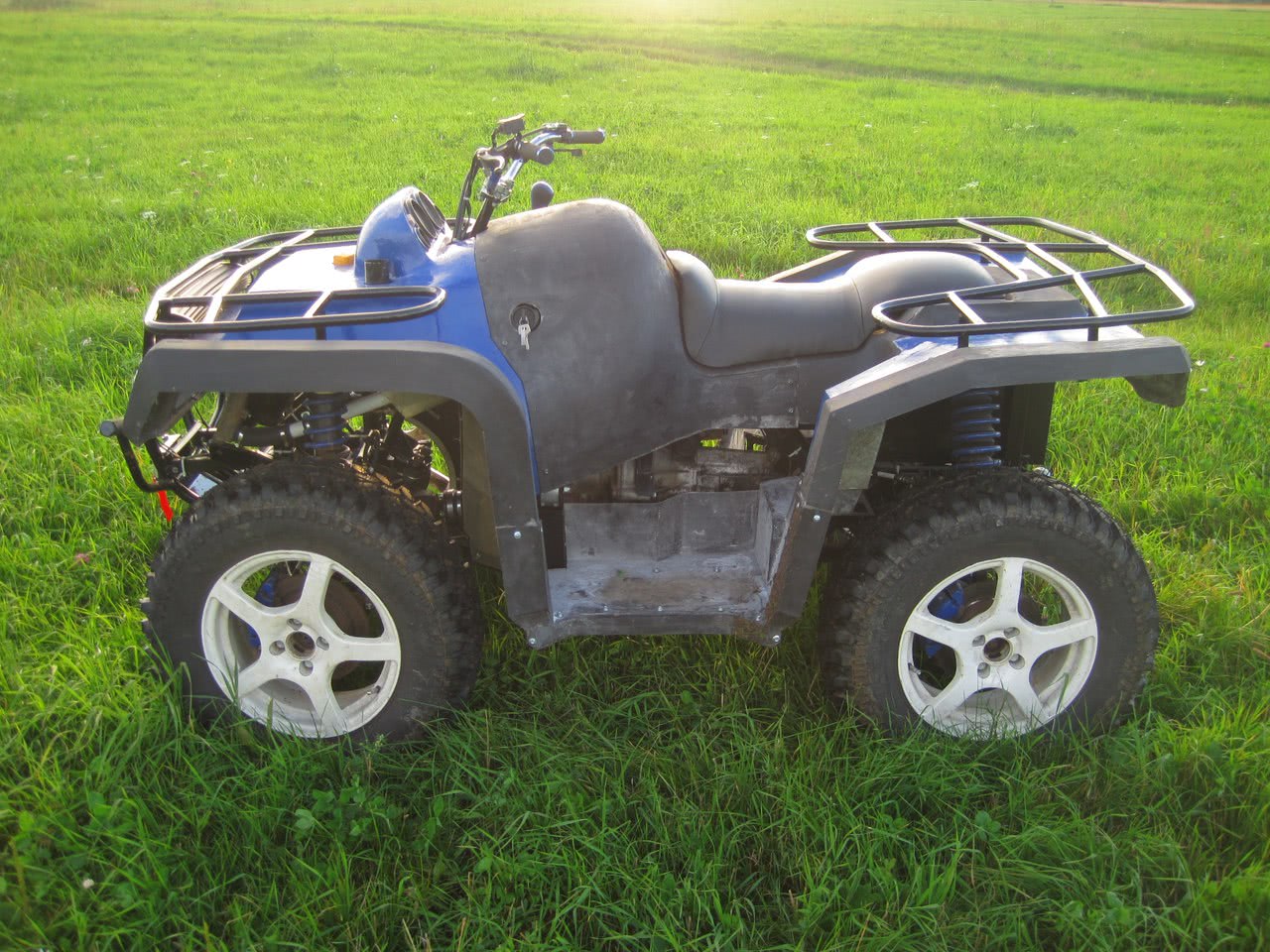

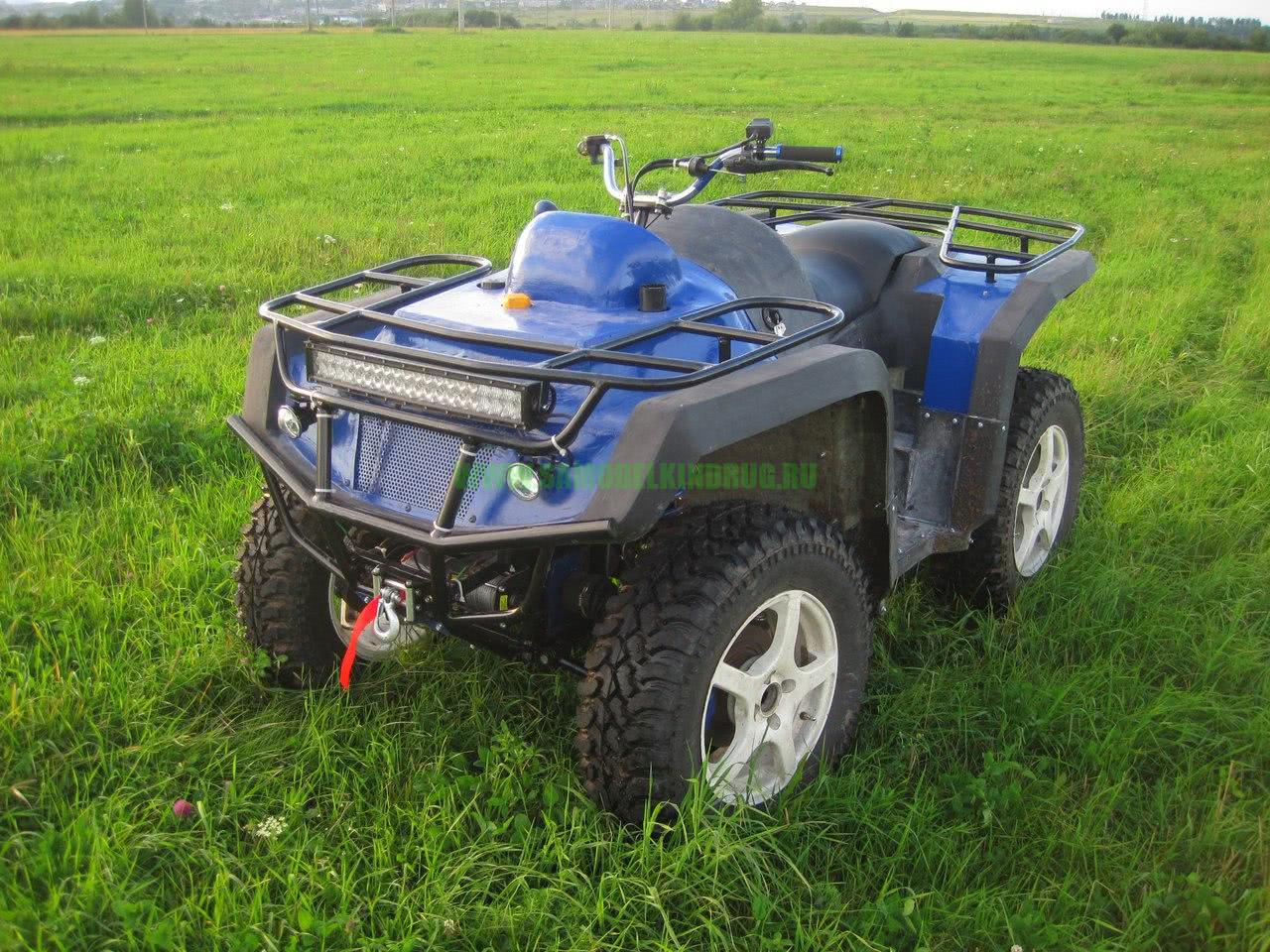

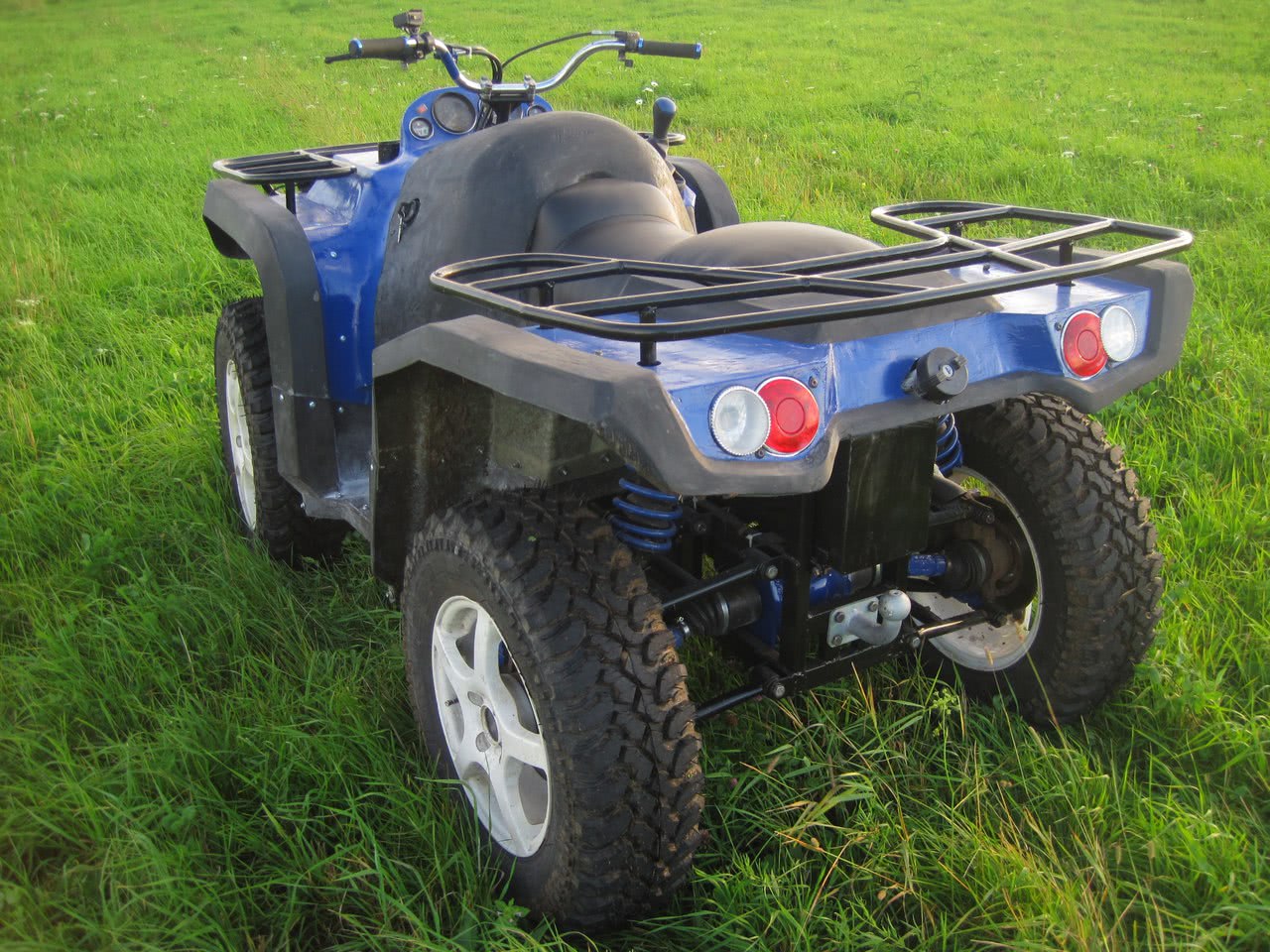

Самодельный квадроцикл с двигателем от ОКИ| 85 фото пошаговой сборки
