Не просто украшение: зачем на крыше русской избы вырезали фигуры коня и других животных

Оглавление

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно

Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

  • шаг установки 2,15 м

    , длина стропилы 3 м, для этого используют брус сечением 100х150 мм;

  • шаг 1,4

    , длина 3, сечение 75х125 мм;

  • шаг 2,15

    , длина 5 м, сечение 100х250;

  • шаг 0,9

    , длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ног Источник

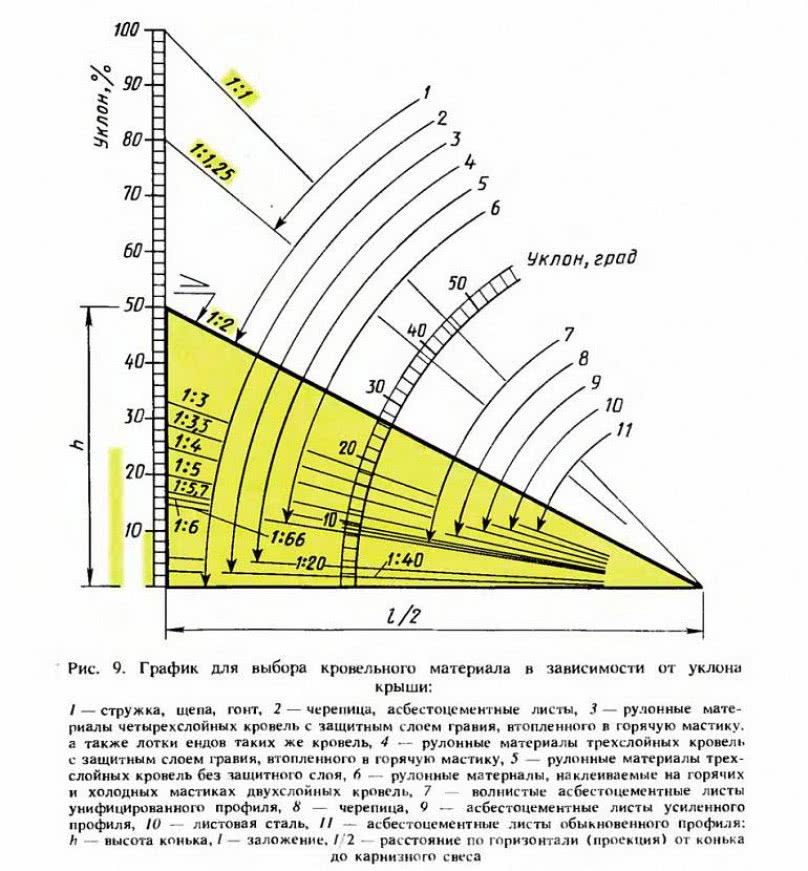

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

  • если используется асбоцементный шифер, то угол должен быть не меньше 22°

    , снижение данного параметра приведет к протечкам в местах стыковки соседних листов;

  • металлочерепица – угол в 14°
  • профнастил — 12°
  • битумная черепица – угол не должен превышать 15°

    , в противном случае появляется вероятность сползания покрытия с обрешетки;

  • рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крыши Источник

Высота дымохода относительно конька крыши СНиП ↑

Бытует мнение, что высота трубы относительно конька крыши, определяется исключительно желанием домовладельца и экстерьером дома. Однако, это не так. В действительности от нее зависят и КПД отопительного оборудования, и качественное отведение продуктов горения, и уровень расхода энергоносителей.

Грамотный расчет этого параметра основывается

  • на месте расположения трубы по отношению к коньку;
  • уклоне скатов;
  • на наличии вблизи дома объектов или деревьев, которые выше его;
  • интенсивности нагрузок ветра и снега, характерных для данной местности.

Совет
Расчет сечения дымоходной трубы и ее высоты ведется на основе основных требований СНиП, а также рекомендаций производителей отопительных приборов.

Приведем оптимальные значения искомой величины для некоторых конструкций:

  • Плоская крыша. Независимо от сечения высота трубы должна быть больше полуметра.
  • Скатная кровля. Пусть L= расстояние от коньковой планки. При
  • L = 1,50 м, труба по высоте не может быть 50 см прогона или ограждающего парапета более, чем на 50 см;
  • 1.5 < L< 3 м, труба предполагается выше этих элементов;
  • L > 3 м, то параметр определяют по воображаемой линии, составляющей 10◦ с линией горизонта.

Расчёт высоты конька крыши

Угол наклона ската крыши имеет большое значение для успешной эксплуатации загородного дома. Слишком маленький угол будет способствовать излишнему скоплению снега и, как следствие, возможности перегруза стропильной системы. Большой угол сформирует обширную по площади крышу, которая будет нести значительные ветровые нагрузки. Если в регионе господствуют сильные ветры, этот фактор может стать решающим для определения срока эксплуатации всего строения. Очевидно, что имеется золотая середина, когда учитываются оба фактора во взаимодействии. Для средней полосы России оптимальным считают угол ската величиной 40° плюс-минус 5°.

Для расчёта высоты конька достаточно воспользоваться элементарными знаниями из области геометрии. Исходные данные:

  • длина основания перевода между опорными точками стропильных ног;
  • угол наклона между стропильной ногой и переводом;
  • таблица значений тригонометрических функций.

Высота конька определяется соотношением: H = L : 2 x tg>, где: H — высота конька; L — расстояние между опорными точками стропил, оно равно пяти метрам; tg> — тангенс угла, в нашем случае он равен 0,83 для угла 40°. Итак, H = 5 : 2 х 0,83 = 2,08 метра.

Высота конька определяется по формуле H = L : 2 x tg>, где H — высота конька, L — расстояние между опорными точками стропил, tg> — тангенс угла

Расчёт высоты конька мансардной крыши

Если принято решение об устройстве мансардного помещения, порядок расчёта не изменяется. В этом случае, как правило, устраивается ломаная крыша, что позволяет увеличить объём внутреннего пространства мансарды и в то же время значительно не наращивать высоту конька, особенно при сильных ветрах в регионе строительства.

Таким образом, высота конька складывается из двух составляющих — расстояния до горизонтальной перемычки прямоугольного проёма и расстояния от неё до линии схождения стропил. Для получения большей площади нижняя часть стропильных ног устанавливается под большим углом у основания (55–80°), а верхняя — под малым (12–30°).

Ломаная (мансардная) крыша позволяет увеличить объем подкровельного пространства для устройства жилого помещения

Рекомендованным и наиболее часто применяемым размером нижней части по высоте является 2,3 метра. Остаётся определить расстояние от горизонтальной перемычки до конька. То есть, предстоит произвести расчёт в точности по приведённому выше алгоритму и к полученному результату добавить 2,3 метра.

Для определения высоты конька и других параметров стропильной системы в интернете можно найти специальные калькуляторы. Пользоваться ими очень просто и удобно.

Работы по монтажу: особенности

Перед монтажом конька должна быть готова обрешётка в подконьковом пространстве. Её выполняют из нескольких досок, которые прибивают без зазора. Начинать монтировать конёк следует с противоположной стороны ветру на местности .

Обратите внимание! Устанавливать конёк требуется в сухую погоду без ветра. Следует использовать страховочные устройства

Перед началом работы не следует употреблять сильнодействующих лекарств, а также спиртных напитков.

Монтаж прямого конька

Монтажные работы следует проводить с наличием качественного инструмента, помощниками, а также страховки. Лестница должна доставать до места монтажа с запасом.

Конёк кровли, порядок монтажа:

  1. Обрешётка на крыше обкладывается плёнкой из полиэтилена для гидроизоляции. Толщина плёнки не должна быть менее 200 микрон.
  2. На гидроизоляцию устанавливают уплотнитель, чтобы обеспечить качественную вентиляцию подконькового пространства. Тип материала зависит от материала кровли.
  3. Монтаж планки конька проводят саморезами или шиферными гвоздями. Обязательно следует применять эластичные прокладки. Их лучше купить, поскольку самодельные прокладки из транспортерной ленты не всегда могут совпадать по цвету с кровлей.

Отдельное внимание следует уделить качеству саморезов. Они должны быть острыми, чтобы не коробить материал

При завинчивании шляпка самореза должна плотно прилегать к кровельному материалу, но не деформировать его.

Круглая коньковая планка

Этот тип конструкции гребня используют на кровле из металлочерепицы. Чтобы надёжно перекрыть пространство между скатами они не должны быть отделены друг от друга на расстояние свыше 20 сантиметров. Порядок монтажа:

  1. Установить уплотнитель из стеклоткани или минеральной ваты. Вентилируемое пространство следует закрыть контробрешёткой.
  2. Закрепить детали конька при помощи саморезов с уплотнителями.
  3. Закрыть заглушками торцы конька.

Кровельное покрытие можно дополнительно зафиксировать. Для этого следует использовать брусок 50 на 100 миллиметров. Сверху его проложить ленту металлическую толщиной 0,5 миллиметра. Лента закрепляется за края конька саморезами. Это гарантирует надёжное закрепление конструкции и отсутствие повреждений даже при ураганном ветре.

Обратите внимание! Чем ближе будут расположены друг к другу два ската, тем проще будет закрыть щель между ними

Гребень П-образного типа, прямоугольный

Для данной конструкции требуется применять при монтаже поддерживающий брус, который устанавливают по линии конька на пересечение скатов. Если ширина прямоугольного выступа будет превышать 5 см, то возможна деформация детали спустя длительный период эксплуатации. На середине будет прогиб. Чтобы этого не произошло часто применяют уплотнитель в виде поролона. Закрепляют деталь саморезами.

Назначение конька

Необходимость применения конька или конькового профиля обусловлена конструкционным строением двускатных крыш. Любая кровля такого типа формируется в результате схождения двух плоскостей на одной линии смычки. Для понимания, что такое конек в строительстве, нужно исходить из этой задачи обустройства стыка двух сегментов крыши. Если его не оформить должным образом, то внутренние помещения будет заливать дождем и задувать ветрами. Значит ли это, что в конструкциях плоских крыш данный элемент отсутствует по определению? Формально это так – более того, конек в классическом его представлении не обнаружится и в некоторых видах скатных крыш, среди которых купольные, шатровые и луковичные. Другое дело, что есть множество подвидов коньковых элементов, которые выполняют примерно схожие задачи наружной защиты кровельных стыков. Это могут быть различные планки, удлиненные черепицы и обжимные сегменты. В каждом случае ставится одна ключевая задача – обеспечить возможность надежного конструкционного соединения двух кровельных пластов. Но в классической схеме роль конька увеличивается, так как сходятся не просто кровельные настилы, но и обрешетка стропильной системы, что повышает ответственность элемента.

Установка конькового элемента

Как я уже сказал выше, планка, устанавливаемая на стыке скатов, подбирается индивидуально под кровельное покрытие. От этого зависит и технология ее монтажа. Поэтому далее рассмотрим как устанавливаются следующие типы коньковых элементов:

Виды коньковых элементов

Для кровли из профнастила

Прежде всего рассмотрим, как установить конек на крышу, покрытую профнастилом. По сути, эта технология подходит для любых листовых материалов. Процесс монтажа выглядит следующим образом:

Иллюстрации Действия

Материалы. Перед работами по установке конька подготовьте следующие материалы:

  • Коньковые планки под цвет кровли;
  • Оцинкованные саморезы;
  • Уплотнительную ленту – подбирается индивидуально под профиль покрытия, что позволяет ей потно прилегать к поверхности покрытия;
  • Двухсторонний скотч;
  • Строительный герметик.
Установка уплотнительной ленты:
  • Отступите пару сантиметров от края кровельного материала и наклейте двухсторонний скотч;
  • Приклейте к скотчу уплотнительную ленту;
  • Поверх уплотнительной ленты нанесите строительный герметик.
Установка планки:
  • Монтаж планки начинается с натягивания шнура вдоль стыка скатов. Шнур необходим для выравнивания планки относительно центра;
  • Нарежьте планку по длине скатов;
  • В зависимости от угла наклона скатов подогните планку или наоборот – разогните;
  • Выровняйте планку по натянутой нити и зафиксируйте саморезами. Вкручивайте их в верхнюю гофру, как показано на схеме.

Надо сказать, что абсолютно также устанавливается планка для крыши из металлочерепицы. Единственное, профиль используется специальный — фигурный, напоминающий черепицу. Он крепится к металлочерепице саморезами, которые вкручиваются в верхний гребень листов.

Для шиферной крыши

Для шиферной крыши, как правило, используют простой лист оцинковки и загибают его под нужным углом. Работы по обустройству стыка скатов в этом случае выполняется следующим образом:

Иллюстрации Действия
Изготовление планки. Обрежьте и загните металлический оцинкованный лист, чтобы получить планку нужной формы. Если шифер крашеный, можно приобрести готовые доборные элементы под цвет шифера.

Крепление планки. Закрепите оцинкованный лист, вкрутив саморезы в обрешетку сквозь шифер. Чтобы под планку не забивался снег, подложите под нее ровную уплотнительную ленту. Для фиксации уплотнителя под планкой вкручивайте саморезы сквозь него.

Для гибкой черепицы

Как известно, гибкая черепица монтируется на сплошную обрешетку. Зачастую, чтобы закрепить черепицу на стыке скатов, его также обшивают листовым материалом и сверху крепят коньковую черепицу. Но, в таком случае, вентиляция подкровельного пространства отсутствует, что влечет за собой много негативных последствий.

На кровлю из гибкой черепицы необходимо установить специальный аэратор

Поэтому, чтобы обеспечить вентиляцию крыши, необходимо использовать специальный аэратор. Последний крепится гвоздями из нержавейки к обрешетке. Последний ряд черепицы необходимо завести под аэратор, чтобы он перекрывал гвозди.

Поверх аэратора закрепите гвоздями кровельное покрытие

После монтажа аэратора к нему крепятся специальные черепичные коньковые элементы при помощи тех же гвоздей.

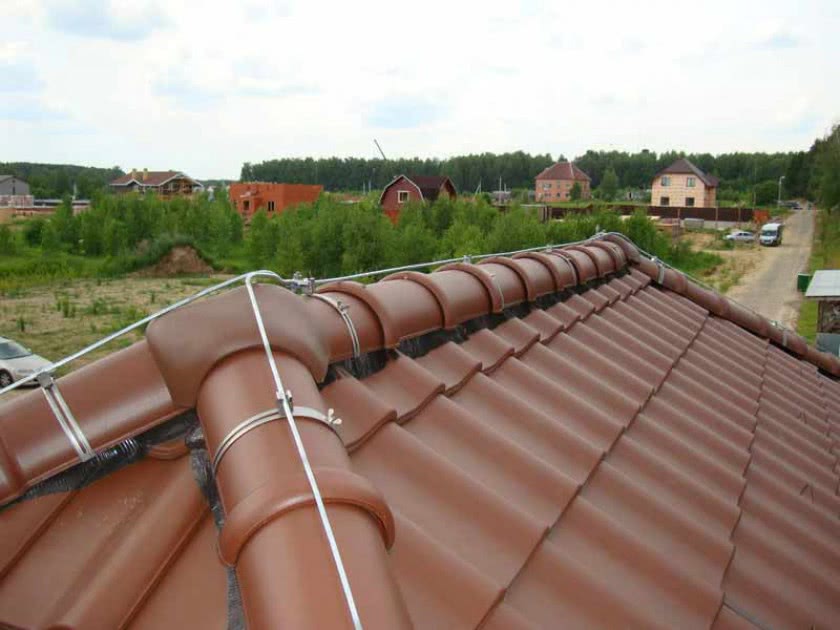

Устройство конькового узла кровли из керамической черепицы

Для керамической черепицы

Если крыша покрыта керамической черепицей, то поверх конькового узла укладывается специальная коньковая черепица. Процесс ее монтажа включает в себя несколько действий:

Иллюстрации Действия
Материалы:
  • Брус 50х50 мм;
  • Кляймеры для черепицы;
  • Аэроэлемент.
Установка бруса. Над стыком скатов закрепите своими руками брус 50х50 мм при помощи саморезов.

Имейте в виду, что высота расположения бруса зависит от высоты конька, т.е. высоты коньковой черепицы.

Монтаж аэроэлемента:
  • Раскатайте аэроэлемент на стыке скатов;
  • Выровняйте его, чтобы аэроэлемент располагался строго по центру стыка скатов;
  • Зафиксируйте аэроэлемент на брусе степлером.
Монтаж черепицы. Закрепите черепицу при помощи специальных кляймеров.

Вот, пожалуй, и все основные нюансы обустройству кровельного конька.

Полезные рекомендации

При выборе конька на крышу и его монтаже необходимо принимать во внимание полезные советы, способные существенно облегчить весь данный процесс

  • При монтаже конька обязательно используйте страховку. Зачастую работы происходят на довольно большой высоте, падение с которой может быть опасно для жизни и здоровья.
  • Чтобы не произошел неожиданный сход масс снега с крыши, целесообразно устанавливать снеговые барьеры.
  • Чтобы сделать правильный расчет планок, не забудьте учесть пятисантиметровый нахлест.
  • О вентиляции необходимо позаботиться, только если в крыше присутствует слой утеплителя, в остальных случаях воздухообмен и так будет осуществляться хорошо.

Стыки скатов должны быть полностью заделаны, иначе не исключено, что в процессе эксплуатации крыши будет задувать ветер и заметаться снег.
В нижней части карнизов могут делаться особые отверстия, чтобы под крышу могли поступать воздушные массы для дополнительной вентиляции.
Изготавливая чертеж важно следить за тем, чтобы детали и показатели по отношению ко всем планкам были одинаковыми.
Ширина полок не должна быть менее пятнадцати сантиметров. В противном случае конструкция будет не так надежно зафиксирована

Также увеличивается вероятность скопления под ней снега.
Ни в коем случае не используйте обычные гвозди в качестве креплений для кровельного конька.

Если вы хотите, чтобы ваш дом имел красивый завершенный облик, а также был надежно защищен от природных катаклизмов, обязательно устанавливайте конек на крышу здания. Этот элемент продлит срок службы кровли вашего жилища, придаст ему эстетической красоты и защитит помещение, находящееся непосредственно под кровлей, от проникновения осадков и нежелательных сквозняков.

О том, как сделать конёк для крыши своими руками, вы можете узнать из видео ниже.

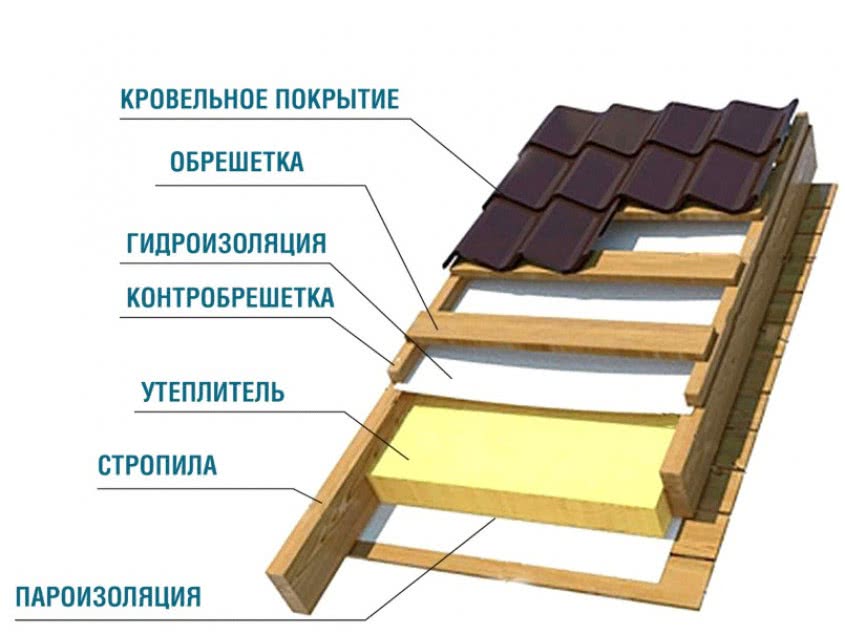

Из каких элементов состоит крыша дома

Крыша — это общее понятие конструкции, которая закрывает пространство над головой от осадков, солнечных лучей и других внешних воздействий. В частном домостроительстве под крышей подразумевают многослойную конструкцию, расположенную на специальных монтажных узлах — балках, лагах, которые, в свою очередь, крепятся к стенам и перекрытиям дома. Кровля, состоящая из ряда слоев различных материалов, получила название кровельного пирога.

Общий проект крыши и расходы на ее возведение или ремонт в значительной степени зависят от кровельных материалов, которые будут использоваться. При этом, вне зависимости от их характеристик, общая схема кровельного пирога состоит из таких элементов (перечисление снизу вверх):

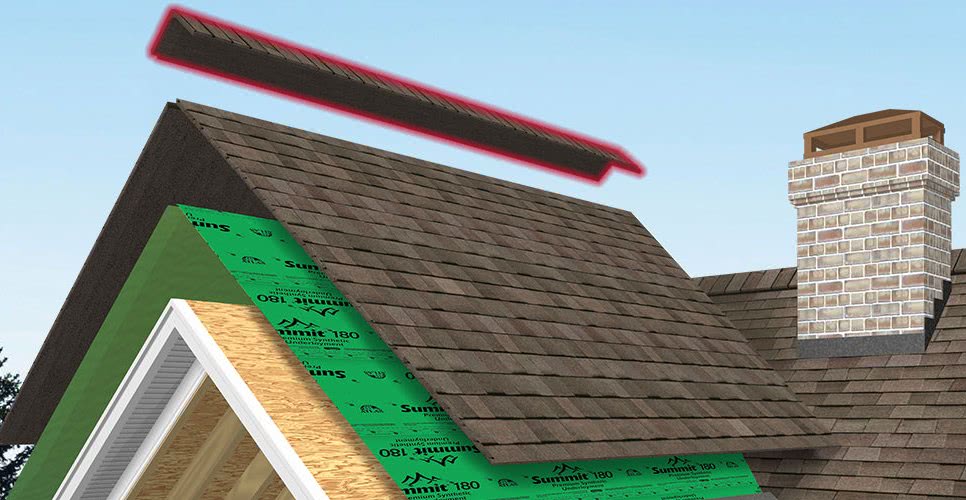

Основные понятия о коньке

В кровельных терминах иногда можно запутаться, особенно когда одним словом называют разные вещи. Так происходит и с термином «конек», который может обозначать конструктивную часть крыши или доборный элемент кровли.

Конек, как часть крыши, — это верхнее ребро, образованное при пересечении скатов. Поэтому на двускатной кровле, где существует одно такое пересечение, формируется один конек. На четырехскатной – уже два конька. А на более сложных многоскатных крышах – еще больше.

Так же коньком называют комплектующую деталь для перекрытия конструктивного конька крыши (ребра). Другое ее название – коньковая планка. Она закрывает зазор между скатами и может иметь разные формы. Наиболее часто для профнастила применяют коньки с треугольным и фигурным плоским сечением.

Поэтому, чтобы полностью оформить конек на крыше из профнастила, требуется обустроить ребро пересечения скатов (конструктивный конек) и перекрыть его коньковой планкой.

Определение высоты конька и последующий монтаж

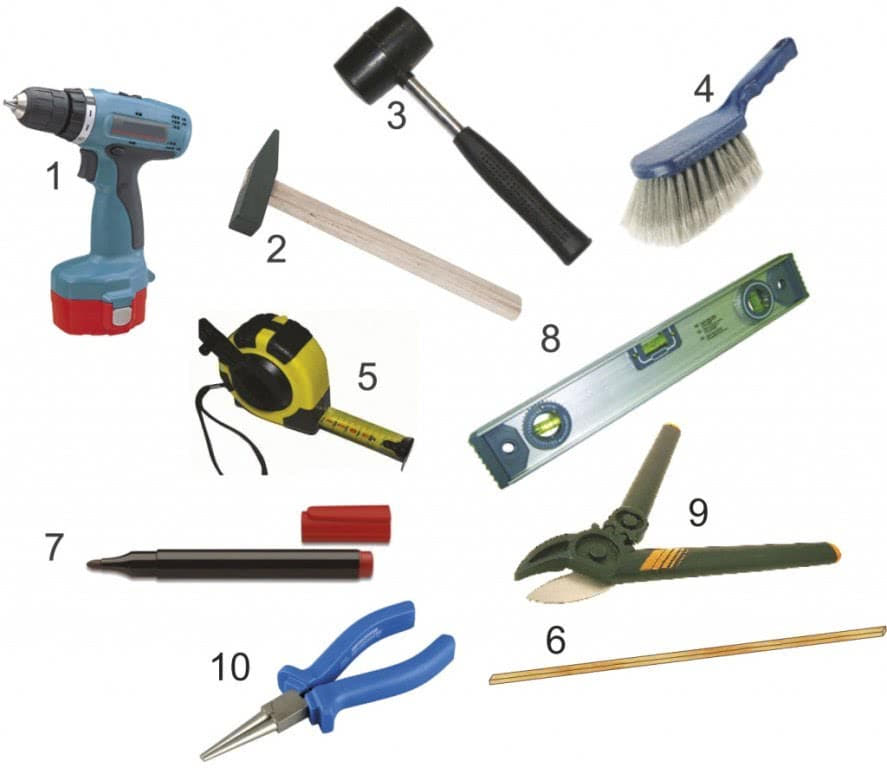

Инструменты для монтажа: 1. Шуруповерт; 2. Молоток; 3. Киянка; 4. Щетка с мягкой щетиной; 5. Рулетка; 6. Длинная рейка; 7. Маркер; 8. Уровень; 9. Ножницы по металлу; 10. Круглогубцы.

Для самостоятельного изготовления и может возникнуть необходимость в следующих инструментах:

  • отвертка;
  • электрический шуруповерт;
  • молоток;
  • киянка;
  • длинная рейка для прямых линий;
  • маркеры;
  • ножницы по металлу;
  • ножовка по металлу;
  • пила или электролобзик.

Высота конька имеет прямую зависимость от угла ската, каркаса и материала, из которого изготовлено покрытие кровли.
После того как произведено крепление материала кровли, можно начинать устройство конька.

Установка конька

Формула для определения высоты конька.

Определение высоты.

  1. Сначала производят монтаж коньковой черепицы по краям ската кровли. После этого производят замер расстояния от верхней до внутренней кромки черепицы от самого узкого торца. Бруски являются главной составляющей верхней кромки. Их называют контробрешеткой. Соединяются они между собой на минимальном расстоянии. Это расстояние еще называют коньковый аэроэлемент.
  2. Необходимо также правильно замерить расстояние между верхней частью держателя бруса, установленного в крепление, и местом сгиба линии крепления. Используя гвозди, производится крепление верхнего бруса конька к контробрешетке (к центральной части).
  3. Смонтировав с двух сторон конька крепления, между ними натягивается специальный монтажный шнур. Если такового нет в наличии, то используют обычную толстую леску. Шнур требуется для того, чтобы правильно сделать укладку и крепление прогона конька.
  4. Коньковый брус нужно поставить в крепления и держатели, затем он прибивается оцинкованными гвоздями или гвоздями из нержавеющей стали.

Примечание. При крыши требуется обязательное наличие боковой черепицы облегченного типа, которая предназначена для покрытия прогона конька после окончания вышеперечисленных работ.

Процесс работы конькового аэратора.

Для того чтобы избежать проникновения влаги, конденсата или пара в зазор под коньком, необходимо правильно сделать гидро- и теплоизоляцию крыши дома.

При монтаже конька на двухскатную стандартную крышу все швы и стыки, образовавшиеся при укладке кровельных материалов, должны полностью скрываться за конструкцией конькового прогона.

Не стоит забывать, что крыша, оснащенная коньком, должна быть оборудована отсеком вентиляции. В противном случае будет происходить постоянное образование конденсата вне зависимости от наличия гидроизоляционного слоя.

Вентиляционные короба продают в готовом виде, но можно сделать их и самостоятельно. Установить их можно при помощи специальных креплений либо клея.

Совет: короб для вентиляции должен клеиться только на сухие и очищенные элементы кровли дома. Не рекомендуется производить работы в холодную или слишком жаркую погоду.

После окончания работ по расчету высоты конька и выполнения всех сопутствующих процессов производится непосредственный монтаж самого прогона. Одним из лучших материалов для изготовления прогона считается специальная коньковая черепица, которая также выполняет роль украшения крыши дома.

Устройство такой черепицы начинают с подветренной стороны. Это делается для того, чтобы избежать попадания осадков и задувания ветра под стыки материала кровли. В начале производится монтаж зажимов, на которые затем крепится черепица, прибиваясь гвоздями или прикручиваясь саморезами.

Оформление верхнего узла кровли

Функции и конструкция

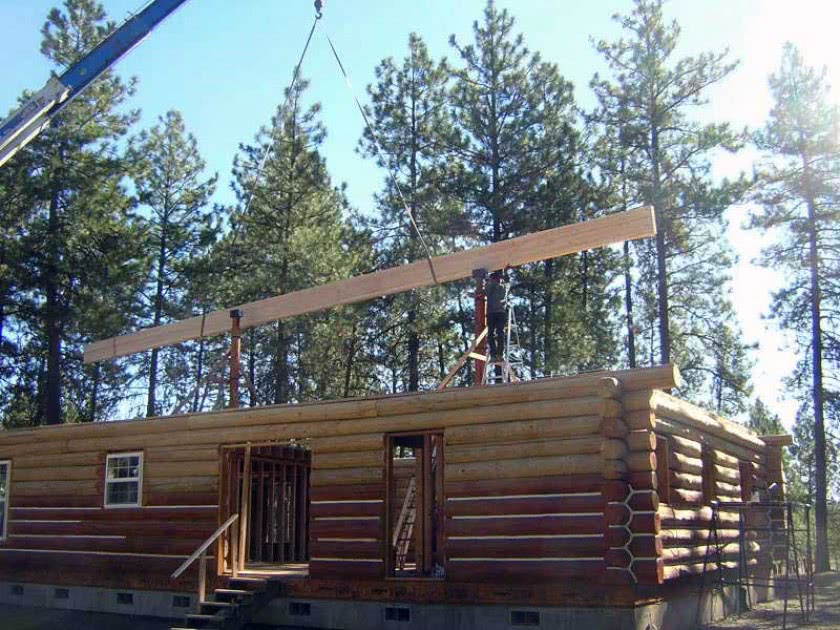

  1. Ребро жесткости. Коньковый брус в верхней точке связывает стропила в единую систему, обеспечивая стропильным ногам опору.

Под накладкой находится ребро жесткости, которое во многом обеспечивает прочность всей системы

  1. Защита от влаги. Накладная планка (используется кровельный уголок или специальная профилированная деталь) закрывает место стыка скатов. Кроме того, под накладки укладывается дополнительная гидроизоляция, которая также блокирует проникновение влаги под кровлю.

Установив оцинкованный конек на крышу, мы обеспечим надежную защиту от протекания в этой области

  1. Вентиляция. При правильном устройстве конька именно этот узел обеспечивает свободную циркуляцию воздуха в зазоре между гидроизоляцией и кровлей. Края накладки на верхнее ребро частично перекрывают зазор, защищая его от попадании пыли, опавших листьев и другого мусора.

Для более эффективной защиты используется специальный материал (фигароль и аналоги). Края рулона фиксируются на поверхности кровельного покрытия , а перфорированные вставки отвечают за вентиляцию. Цена материалов достаточно высока, но зато так мы обеспечим и воздухообмен, и качественную гидроизоляцию.

Использование перфорированной вентиляции позволяет избавиться от конденсата под кровлей Конек кровли может быть устроен по разным схемам. Но при этом принцип его функционирования остается неизменным, так что и основные элементы у разных конструкций будут сходными:

Как рассчитать высоту?

Расчет высоты конька кровли проводится на этапе проектирования. Он очень важен по самой простой причине: это самая высокая точка крыши, и потому ее высота напрямую определяет и габариты, и расход материала.

Схема расчётов для двускатной кровли

Правильнее всего выполнить расчет по формуле:

а = tg α * b, где:

  • а — искомая высота от перекрытия до конька;
  • tg —тангенс (математическая функция);
  • α — заложенный в проекте угол ската кровли;
  • b — половина ширины прогона (расстояния между стенами).

Схематическое изображение конструкции крыши: так проще считать! Если же вы не хотите возиться с расчетами, можно использовать таблицу коэффициентов:

Уклон, градусов 15 20 25 30 35 40 45 50 60
Коэффициент 0,26 0,36 0,47 0,59 0,79 0,86 1 1,22 1,78

При расчете ширина дома умножается на коэффициент для необходимого угла наклона ската. Так, если у нас конструкция шириной 6 м с кровлей, скаты которой находятся под углом 35°, то самая высокая точка будет находиться на высоте 6 * 0,79 = 4,74 м.

Так рассчитывается расстояние от перекрытия до верхней точки прогона или стыка стропил. Имейте в виду, что коньковые элементы могут быть установлены на кронштейнах, так что реальный подъем окажется выше примерно на 100– 200 мм.

Чем круче скат, тем выше будет конек от перекрытия

Виды коньков

Конек на крышу из профнастила – это профилированный лист из металла, который напоминает собой уголок. Оба края этого уголка имеют бортики с прессованными загибами по 15 мм с каждой стороны. В комплектацию сразу входят уплотняющие шайбы и крепежные элементы. Все дополнительные аксессуары нужно подбирать, учитывая цвет кровли, ее архитектурный стиль и тип материала. Широко используется оцинкованный конек, который обладает долговечностью и прочностью, но не на всех кровлях он будет смотреться уместно.

Грамотно установленный конек не бросается в глаза и не выделяется, так как он сливается с кровельным покрытием. Существуют такие основные виды коньков:

Роль и виды уплотнителя

Очень важно грамотно подобрать уплотнительный материал под коньки, таЕк как от него зависит, будут ли осадки попадать внутрь помещения. Верхнее ребро кровли должно быть по максимуму герметизировано, это помогает избежать протечек

Существует три вида уплотнителей:

  1. Профильный. Производится из вспененного полиэтилена.
  2. Универсальный. Основой материала служит полиуретановая пленка. Она пропускает воздух, но препятствует проникновению влаги, снега и грязи под кровельное покрытие.
  3. Саморасширяющийся. Как правило, этот вид производится из пенополиуретана, пропитанного акрилом. Такой уплотнитель удобно монтировать, так как он имеет самоклейкую полосу, которая защищена пленкой.

Многие интересуются, как рассчитать высоту конька двухскатной крыши. Высота здания должна соответствовать высоте крыше, иначе дом будет смотреться негармонично. Расчет высоты конька осуществляется по геометрическим формулам. Например, дом имеет ширину 8 м, угол наклона крыши при этом составляет 40 градусов. Нужно узнать тангенс угла в 40 градусов (0,83) и подставить значения: 8/2 х 0,83. Высота конька будет равна 3,32 м.

Монтаж конька

Интересуясь, как сделать конек для крыши из металлочерепицы, нужно помнить, что главное предназначение этого элемента – защита стыков между скатами и их надежная фиксация. Желательно, чтобы конек имел обортовку, это дает ему дополнительную жесткость и более привлекательный внешний вид. Ширина сторон должна составлять не менее 15 см, иначе в суровую снежную зиму ветер может намести снег сквозь микроскопические щели.

Приобретая металлические коньки с учетом длины кровли, нужно учитывать обязательный нахлест не менее 50 мм. Работать одному трудно, лучше найти себя одного-двух помощников. Так как работа на высоте опасная, необходимо подготовить страховку и трап. Из инструментов понадобится только минимум – шуруповерт (либо электрическая дрель), строительный шнур и саморезы для креплений.

Дальше работать нужно в такой последовательности:

  1. Проверить ровность коньковой оси крыши. Максимально допустимая погрешность должна составлять не более 20 мм. Если степень кривизны превышает эту цифру, недостаток придется исправлять.
  2. Если все нормально, можно начинать укладку стекловаты в коньковые пазы. Прослойка долен быть легкой, чтобы не нарушилась вентиляция. Нив коем случае не надо уплотнять слой утеплителя. Эта мера необходима для того, чтобы воспрепятствовать проникновению снега внутрь. Вместо стекловаты можно использовать промышленные уплотнители, но они стоят довольно дорого.
  3. Дальше нужно принять один уголок конька с одной стороны кровли и второй с другой.
  4. Уложить коньки на внешнюю кромку на одной линии с листами кровельного покрытию. На этом этапе нужно следить, чтобы внутренние края отборных элементов не перекашивались.
  5. После проверки внешний край коньков фиксируют шурупами. Ровность нужно проверить с помощью строительного шнура. Если что-то не так, неровности нужно исправить и закрепить внутренние стороны уголков.
  6. Затем нужно закрепить остальные планки, ориентируясь на строительный шнур. Шурупы не надо вкручивать слишком часто. Но если их использовать меньше положенного количества, во время сильных порывов ветра металл будет хлопать.

После этого нужно проверить, все ли ровно расположено. Если никаких дефектов не обнаружено, можно спускаться на землю. Как видим, в том, чтобы сделать конек своими руками, ничего сложного нет.

Элементы для разных видов крыш

Для покрытия крыши используют различные материалы, отличающиеся технологией монтажа, характеристиками, внешним видом. В зависимости от типа применяемого материала подбирают и вариант конька, что позволяет правильно обустроить кровлю.

При монтаже конька используют уплотнители

Полукруглый конёк для металлочерепицы

Для оснащения кровли из металлочерепицы используют полукруглый конёк, который состоит из уплотнителя и коньковой планки, обеспечивающей вентиляцию. Уплотнитель размещается между кровельным покрытием и полукруглым коньком, предотвращая проникновение пыли и влаги под крышу. Уплотняющие элементы могут быть профильными, которые изготовлены из вспененного полиэтилена.

Профильные элементы имеют оптимальную форму

Универсальные уплотнители выполнены из полиуретановой плёнки и хорошо защищают от пыли, не препятствуя циркуляции воздуха. Они имеют самоклеящееся основание и просты в монтаже. Универсальные уплотнители безопасны для здоровья человека и практичны в эксплуатации.

Универсальные ленты просты и удобны в применении

Из пенополиуретана с полимерной пропиткой изготавливают саморасширяющиеся уплотнители. Элементы служат для покрытия верхних кромок кровельного материала и закрепления скатов.

Саморасширяющиеся ленты имеют клеящийся слой

На уплотнитель крепится полукруглый конёк, а для этого используют коньковые саморезы. С торцов устанавливают заглушки, обеспечивающие дополнительную защиту конструкции.

Профиль для поликарбоната

Крыши из сотового поликарбоната часто создают для теплиц, пристроек, беседок и других подобных конструкций. На область смыкания плоскостей также необходим конёк, который представляет собой профильный полукруглый или угловой элемент из полимерного материала.

Профили хорошо сочетаются с дополнительными материалами

Конёк для поликарбоната крепится с помощью термошайб, оснащённым уплотнительными резинками. Таким образом исключается возможность попадания влаги и пыли под крышу.

Элемент для вальмовой кровли

Для вальмовой кровли используется полукруглый элемент, имеющий крепёжные отверстия. Главная особенность конька для такой конструкции заключается в том, что длина углового элемента меньше протяжённости крыши. Конёк для вальмовой крыши может быть выполнен из металла, что оптимально при покрытии крыши металлочерепицей.

Полукруглый конёк хорошо дополняет вальмовую кровлю

Торцы конька на четырехскатной крыше закрывают специальными элементами, имеющими форму полуконуса. Верхний элемент для кровли составляют из нескольких элементов. Таким образом создаётся планка необходимой длины.

Кровельный конёк из дерева

Кровля дома может быть выполнена из дерева, но при этом чрезвычайно важно соблюдать технологию обустройства, так как древесина плохо переносит климатические воздействия. В этом случае конёк образуется на стыке двух брусьев стропильной системы

Элемент может представлять собой длинное круглое бревно, уложенное на место смыкания плоскостей скатной крыши.

Деревянное покрытие является оригинальным и экологичным, но важно правильно обустроить крышу

Для изготовления черепицы и конька используют древесину лиственницы, кедра, дуба, ели. Эти материалы более устойчивы к влажности, перепадам температур и другим климатическим факторам.

Конёк для крыши из гибкой черепицы

Для кровли с покрытием из мягкой черепицы удобен вентилируемый конёк, обеспечивающий циркуляцию воздуха под крышей. Так устраняется конденсат из слоёв кровельного пирога, все элементы конструкции защищаются от гниения. Конёк обустраивается на горизонтальной линии соединения скатов.

Конёк для мягкой кровли легко монтируется и не отличается сложной конструкцией

Элемент для мягкой кровли представляет собой полимерный уголок, имеющий вентиляционные отверстия. Деталь крепится к стропильной системе, а сверху фиксируются элементы черепицы. Таким образом, кровля оснащается вентилируемым коньком и имеет эстетичный вид.

Элемент для крыши из шифера

Шиферную кровлю часто оснащают коньками из оцинкованной стали. Такие элементы доступны, удобны в монтаже и отличаются долговечностью. Если крыша покрыта плоским шифером, то монтаж максимально прост и предполагает крепление оцинкованных уголков на шурупы или гвозди. Коньки при этом имеют края, загнутые внутрь, что обеспечивает вентиляционное отверстие.

Конёк для шифера может иметь полукруглую форму

При монтаже уголка используют коньковую ленту, обеспечивающую максимальное качество кровли. Уголок фиксируется с нахлёстом на листы кровельного покрытия.

Ремонт ограждений кровли крыш

Ограждающие конструктивные элементы должны устраиваться на любую кровлю. В первую очередь это обусловлено безопасностью и позволяет проводить кровельные работы в более спокойной обстановке. Если на скатных стропильных системах данные элементы могут обезопасить от падения только рабочих, то на плоских эксплуатируемых плоскостях они будут играть значительно большую роль.

Как правило, кровельные ограждения изготавливаются из металла, поэтому при длительном нахождении на открытой местности, на их поверхности начинает проявляться коррозия. Дабы от нее избавится, поверхность зачищается наждачной бумагой, грунтуется и окрашивается защитным слоем краски. В случаях, если металлические части погнулись или каким-либо образом повредились, их заменяют на ровные.

Конструкция

Вентилируемый конек – устройство, устанавливаемое на скатные крыши для организации принудительной вентиляции крыши. Он представляет собой простой прибор из пластика, устанавливаемый вдоль конька кровли из мягкой черепицы, профнастила или металлочерепицы. Вентилируемый коньковый профиль обладает следующими функциями:

  1. Надежно герметизирует коньковое соединение скатных крыш, чтобы через него не возникали протечки. Треугольная форма конька усложняет заделку этого слабого места кровли из профнастила и профлиста, через которое может просачиваться талая и дождевая вода.
  2. Открывает доступ для воздуха. Вентиляционный зазор, который образуется при установке конька такой конструкции открывает нагретому воздуху внутри помещения путь на улицу, что создает своего рода тягу и заставляет воздух циркулировать внутри дома.
  3. Закрывает вентиляционный зазор от проникновения насекомых и наметания снега. Устройство конька задумано таким образом, что в него не может затечь вода, залететь снег или насекомые.
  4. Позволяет испарятся лишней влаге. Пары, насыщенные влагой, являются продуктом жизнедеятельности человека. Они вместе с воздухом поднимаются вверх, охлаждаются и конденсируются на элементах стропильного каркаса. Термоизоляционный слой кровли из профнастила, мягкой черепицы или металлочерепицы из-за намокания теряет большую часть теплосберегающих свойств, а древесина каркаса гниет и покрывается плесенью. Монтаж проветриваемого конька решает эту проблему, открывая воздух кислороду и позволяя излишкам ваги испаряться.

Вентилируемый конек на кровле из металлочерепицы

Коньковый аэратора на кровле из битумной черепицы

Вентилируемый конек на вальцевой кровле

Схема работы вентилируемого конька

Монтаж проветриваемого конька не портит внешний вид кровли, при качественной установке этот элемент вентиляционной системы невозможно разглядеть. Чтобы место установки выглядело эстетичнее, поверх него закрепляют полосу мягкой черепицы или металлический профиль, который защищает аэратор от воздействия солнечных лучей и проникновения атмосферной влаги.

https://youtube.com/watch?v=1R-jVAyLaX8
