Мягкая черепица: технология монтажа

Оглавление

Монтаж ендового покрытия

Именно зона внутренних переломов крыш (ендов) подвергается самой большой нагрузке во время дождя и таяния снега. Для гидроизоляции этих участков используется ендовый ковер Döcke PIE.

Правила укладки ендового полотна:

  • Монтаж осуществляется поверх подкладочного ковра так, чтобы избежать совмещения швов. Для этого делается небольшое смещение (2-3 см) относительно оси.
  • По периметру с обратной стороны края ендового покрытия промазываются битумным составом. Для удаления воздуха ковер следует плотно прижимать к основанию, особенно на участке стыка двух скатов.
  • Для дополнительной фиксации, отступив от кромки полотна 3 см, набивается ряд гвоздей с шагом до 10 см.
  • По центру углубления, образованного скатами, на уложенное ендовое полотно шнуркой наносится разметка, обозначающая края желоба, общая ширина которого должна быть в интервале 10-15 см.
  • По возможности ендовый ковер укладывается единым полотнищем. Если же стыковки не избежать, то место стыка следует располагать как можно выше, выполняя нахлест размером в 20 см и более с обязательной промазкой битумной мастикой.

Дополнительные элементы и крепежи

Для дальнейшего монтажа гибкой черепицы понадобятся не только битумные листы (гонты), но и дополнительные элементы, которые придадут конструкции крыши жесткость и защитят сложные места от протечек. Также потребуются специальные крепежные детали.

Наименование Фото Описание
Капельник (карнизная планка)   Карнизная планка из металла для укрепления и защиты нижнего свеса крыши от избыточной влаги. Дополнительно выполняет эстетические функции.
Торцевая планка   Металлический профиль устанавливают со стороны фронтонного свеса. Делает конструкцию крепче, предохраняет деревянные элементы от осадков.
Подкладочный ковер   Расстилают поверх основания из ОСП, а также в местах ендов. Выполняет функцию дополнительной гидроизоляционной защиты от возможных протечек.
Ендовный ковер   При устройстве ендовы открытым способом применяют рулонный материал из полиэстера, который покрыт базальтовыми гранулами.
Мастика   Проклеивают стыки подкладочного ковра и края ендов. Герметизируют торцевые места битумного покрытия, примыкания к дымоходу и стенам.
Коньково-карнизная черепица   Укладывают по карнизу в качестве стартовой полосы, на хребтах крыши и коньках. На поверхности имеется специальная разметка под нарезку.
Проходной элемент   Устанавливают для вывода вентиляционных труб через кровлю. Проходные элементы для битумной черепицы делают из пластика.
Коньковый аэратор   Применяют для вентиляции подкровельного пространства. Внутри находится фильтр, который защищает от насекомых и проникновения влаги.
Гвозди с кольцевой накаткой   Для крепления применяют оцинкованные гвозди длиной от 30 до 45 мм. Диаметр стержня должен быть не менее 3 мм, а шляпки – от 9 мм.
Снегозадержатели   Снегозадерживающие устройства изготавливают в виде металлических крюков, которые монтируются вместе с рядовыми гонтами в нижней части ската.

Примечание! Ендовный ковер не является обязательным элементом при укладке гибкой черепицы на крышу. Не требуется при обустройстве стыка между скатами методом подреза.

Укладка черепицы

Подготовка к укладке и укладка черепицы на скатах.

Перед тем как начать работы по укладке черепицы, необходимо проверить точность стропильной конструкции. Измерьте длины скатов (по контробрешетке), диагонали скатов, длины коньков, хребтов и свесов. 2-х метровой рейкой или шнуркой проверьте плоскость обрешетки, отклонения не должны превышать ±5 мм на длине два метра. В случае неровности поверхность следует выровнять.
Предварительно разложите черепицу стопками по пять или шесть штук на противолежащих скатах для равномерной нагрузки на стропила.

Выложите, не фиксируя нижний и верхний ряды черепицы. Если крайние черепицы на фронтоне не лежат заподлицо с лобовой доской, это необходимо исправить за счет половинчатой черепицы, или же смещением черепицы за счет люфта 3 мм в каждом стыке.

Красящей шнуркой необходимо отбить на обрешетке крайние фронтонные столбцы и каждые 3…5 вертикальных столбцов.

Укладывать плитку следует снизу вверх, справа налево по нанесённой на обрешётку вертикальной разметке.

Первый ряд следует фиксировать оцинкованными саморезами 5×70 мм и противоветровыми кляммерами.

На скате черепицу необходимо фиксировать саморезами или противоветровыми кляммерами (см. раздел «Крепление черепицы»).

Состав

Отличительная особенность кровли shinglas технониколь – многослойность элементов. Каждый лист состоит из нескольких функциональных слоёв (от верхнего к нижнему):

  1. Посыпка из базальтовой крошки или пудры разной фракции. Зачастую цветная.
  2. Битум модифицированный или окисленный (в зависимости от серии).
  3. Стеклохолст – несущий прочностной элемент.
  4. Битумная пропитка нижняя.
  5. Самоклеящаяся пленка, выполняющая функцию защиты холста и фиксации полотна на основании.

Стеклохолст обеспечивает прочность черепицы и её целостность при любых обстоятельствах. Битумная пропитка устойчива к погодным и температурным колебаниям, а базальтовая присыпка защищает кровлю от перегрева, плавления и выцветания под палящим солнцем. Качество мягкой черепицы шинглас технониколь подтверждают сертификаты соответствия установленным европейским и российским нормам, производитель дает гарантию до 30 лет.

Характеристики материала

Сегодня в сырье, из которого изготовляется черепица, добавляются различные вещества, в том числе различные натуральные компоненты, способные изменить цвет. Чтобы расширить цветовую палитру используется специальная обработка, а именно, глазурование и ангобирование.

Давайте разберемся, стоит ли вообще использовать черепицу в качестве кровельного материала. Ведь её монтаж достаточно сложный и трудоемкий. Трудоемкость заключается хотя бы в том, что элементов много и каждый нужно укладывать по отдельности. Проще бы было застелить крышу металлочерепицей или ондулином.

Какие же преимущества у керамической черепицы перед другими материалами?

  • Прежде всего, следует сказать, что это экологически чистый материал. Керамическая черепица изготавливается из глины при соблюдении всех необходимых требований. В процессе производства каждая плитка подвергается обжигу при высокой температуре (1000 градусов), из-за чего она приобретает коричнево-красный оттенок.
  • Из плюсов ещё стоит отметить длительный срок эксплуатации. Черепица в качестве кровельного материала на самом деле может прослужить около века. За весь этот период не возникнет никакой коррозии.
  • Черепица сама по себе является надежным, прочным и негорючим материалом. При этом у неё неплохие звукоизоляционные свойства.
  • Также стоит отметить, что крыша, покрытая черепицей, имеет эстетически привлекательный внешний вид.
  • Как кровельный материал черепица хороша тем, что устойчива к ультрафиолетовым лучам и осадкам. Нельзя не отметить простоту замены повредившихся участков.

Чем круче наклон кровли, тем лучше будет смотреться керамическое покрытие. Если угол наклона будет больше 60 градусов, то надо будет уделить время закреплению дранки. В любом случае, стропильная система должна быть достаточно прочной. Для этого используют массивные брусья, которые смогут выдержать не только вес самого покрытия, но и вес от снега, скопившегося конденсата и ветровую нагрузку. Кроме того, конструкция должна надежно удерживать на себе дополнительные элементы, в частности, утеплитель и мансардные окна при их наличии.

В качестве основания для глиняной черепицы обычно используется настил из досок, который состоит из пары слоев, а именно обрешетки и контробрешетки. Если чердак не планируется утеплять, то сверху достаточно будет положить рубероид. Если на чердаке планируется устроить мансарду, то обычно настилается гидроизоляционная пленка или кровельная мембрана.

Керамическая черепица — особенности монтажа и ухода за кровельным покрытием


Еще на этапе проектирования постройки дома стоит определиться с кровельным покрытием и углом наклона крыши, так как для каждого вида производители указывают предельное значение, при которых может осуществляться монтаж. Наиболее часто для керамической черепицы в рекомендациях указан угол 20° — 60° градусов, но один и тот же вид черепицы у разных производителей может отличаться – это зависит от расположения и формы зацепов. Также нужно помнить, что стропильная система служит основанием для кровли, поэтому необходимо правильно рассчитать её прочность. О том как правильно осуществить монтаж керамической черепицы и узнать все тонкости технологии её укладки, далее в нашей статье.

Отличия в устройстве теплой и холодной кровли

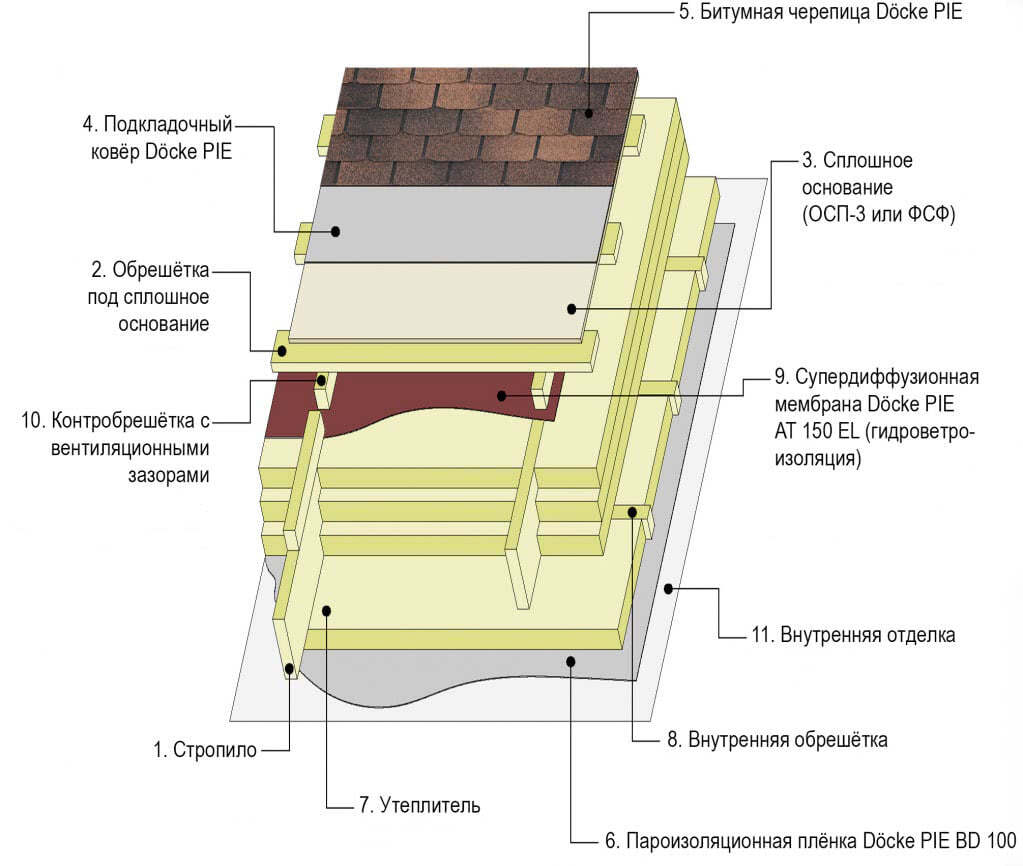

Технологии и схемы укладки кровельного пирога для совмещённого и холодного чердака отличаются не только наличием или отсутствием слоя утеплителя, но и более сложной моделью стропильной системы.

Конструкция, устанавливаемая над холодным чердаком, проста в реализации.

Важно! Полный отказ от утепления чердачного помещения приведет к нарушению теплового режима, образованию наледи и сокращению срока службы кровли. Для нормализации температурного режима следует утеплять перекрытие между отапливаемым помещением и «холодным» чердаком.. Конструкция кровельного пирога с утеплением требует больших затрат, а потому целесообразна в тех случаях, когда чердачное помещение планируется использовать в качестве жилого мансардного этажа.

Конструкция кровельного пирога с утеплением требует больших затрат, а потому целесообразна в тех случаях, когда чердачное помещение планируется использовать в качестве жилого мансардного этажа.

Расчет параметров обрешетки и стропильных ног

Так, оборудование для производства керамической черепицы работает таким образом, что нормальным весом натуральной черепицы, который приходится на 1 м² крыши, является вес в 40 килограммов. Сюда также нужно добавить еще и потенциальную нагрузку снега, особенно эта касается конкретных регионов со снежной зимой

Именно поэтому, оборудуя систему стропил, важно подойти к процессу очень внимательно и выполнить ее так, чтобы она была мощной. Но особой необходимости применять исключительно толстый брус нет, можно будет лишь уменьшить шаг установки стропил

Наилучшим решением для стропильной ноги станет брус, имеющий прямоугольное сечение примерно 75×150 миллиметров. Устанавливать монтажные фермы будет правильнее через каждые 60 – 90 сантиметров.

Для устройства обрешеточной системы подойдет брус, имеющий параметры 50×50 миллиметров, но можно воспользоваться и прямоугольным аналогом (40×60 миллиметров).

Крепление керамической черепицы

Основными элементами крепления покрытия выступают шурупы, обработанные цинком, и особые кляймеры. Листы керамической черепицы нужно тщательно закреплять в тех местах, где нагрузка ветра является повышенной. Обязательно нужно фиксировать и нижний ряд, который идет вдоль карнизной линии, а также ряд, расположенный вдоль конька и фронтона. В том случае, если работы по укладке материала ведутся на крыше, уклон которой составляет более 50 градусов, то рядовые элементы следует закреплять дополнительно по принципу шахматного порядка. При таком устройстве один элемент черепицы сможет поддерживать соседние, расположенные сверху и снизу.

Проверка как часть этапа подготовки

Для того чтобы в процессе сооружения системы обрешетки не возникло каких-либо ошибок, связанных, например, с перекосом материала, параметры монтируемой системы стропил необходимо измерить еще до начала непосредственной укладки.

  1. Сначала корректируется направление, по которому располагаются горизонтальные решетины, располагая их по принципу веера. В данном случае пространство, оставляемое между решетинами, должно увеличиваться по направлению к фронтону с большим размером.
  2. Удалять любые отклонения в вертикальном направлении следует по тому же принципу веера, формирования незначительный люфт деталей в нужном направлении.

Монтаж керамической черепицы, подробности на видео:

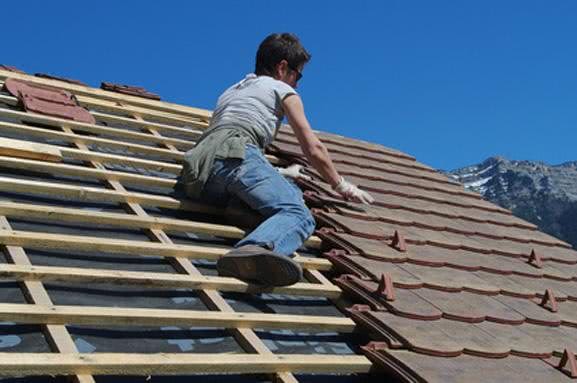

Процесс укладки керамической черепицы

Устраивая натуральную черепицу на основу из гидроизоляции и утеплителя, важно оснастить кровлю двумя зазорами, предназначенными для вентиляции. Первый из них должен располагаться между мембраной термо- и гидроизоляции, а второй – между ними и покрытием

При таком способе укладки все элементы утеплителя, дерева, а также сама черепица смогут беспрепятственно освобождаться от избытка влаги, вследствие чего эксплуатационный срок будет существенно продлен.

  1. Первый из зазоров вентиляции может быть смонтирован как при помощи устройства обрешетки, так и благодаря укладке обрезной доски толщиной в 5 сантиметров вдоль конька.
  2. Обеспечить второй зазор призвано устройство контробрешетки.

Порядок укладки керамических элементов:

изначально без каких-либо креплений вдоль конька укладываются ряды. Если выполнить ряд из целых деталей не получается, элементы керамики могут обрезаны при помощи шлифовального инструмента, оснащенного диском для резки камня. Выполнять обрезку нужно только на земле;
через заранее подготовленные направления отмечаются линии монтажа вертикальных столбцов

Важно очертить линию фронтона и далее линии, располагающиеся через 3 – 5 вертикально расположенных рядов;
крепить черепицу нужно исключительно согласно предоставленной изготовителем инструкции. Начинать укладку лучше всего с правого нижнего кровельного угла и двигаться влево и вверх;
важно не забыть об устройстве и фиксации доборных деталей, предназначенных для фронтона и конька

Обрезная доска, монтируемая на конек, не должна иметь точек соприкосновения с черепицей с коньковой черепицей. Элементы подгоняются друг к другу при помощи обрезки;
подшивать карнизы крыши обрезной доской необходимо таким образом, чтобы воздух беспрепятственно мог проникать в каналы вентиляции.

Что представляет собой керамочерепица?

Керамическая черепица – штучный натуральный материал, изготовленный из обожженной глины. Процесс производства заключается в подготовке сырья, формовании глиняной заготовки, сушке и последующем обжиге при температуре в пределах 1000 °C. Также изделия могут иметь дополнительное декоративное покрытие – для этого между этапами сушки и обжига они покрываются ангобом или глазурью.

Керамическая черепица характеризуется высокими потребительскими свойствами, основными из которых являются практичность и долговечность. Срок службы этого материала при условии правильной укладки может достигать 100 лет.

Рисунок 1. Керамическая черепица разных видов на фото

Благодаря относительно небольшой теплопроводности, керамическая кровля (в комплексе с другими слоями «кровельного пирога») способствует сохранению на чердаке или мансарде прохлады в летний период и тепла зимой. Также материал не создает дополнительного шума во время непогоды (проливных дождей и града).

Укладка ендового ковра Döcke PIE.

Ендовый ковёр Döcke PIE укладывается для водоизоляции ендовы.

6.1 Основные требования по укладке
ендового ковра Döcke PIE:

6.1.1 Ковёр необходимо укладывать в ендову на
ранее уложенный подкладочный ковёр с небольшим
смещением вправо или влево на 20–30 мм относительно оси ендовы.

6.1.2 Промазать ендовый ковёр по периметру с тыльной стороны мастикой Döcke PIE для битумной черепицы полосой не менее 100 мм. Мастику необходимо
наносить шпателем, толщиной слоя не более 0,5 мм.
Больший расход мастики приводит к её вытеканию и
появлению вздутий на черепице.

6.1.3 Крепёж ендового ковра Döcke PIE – тип 1
(таблица №1). Края ковра зафиксировать гвоздями с
шагом не более 100 мм на расстоянии 30 мм от краёв
ковра.

6.1.4 По центру ендового ковра сделать при помощи
шнурки разметку будущего жёлоба, ширина которого
составляет 100 – 150 мм.

6.1.5 Плотно прижать ендовый ковёр в месте соединения двух скатов для удаления воздушных мешков.

6.1.6 При невозможности выполнить ендову целым
рулоном нахлёст делать не менее 300 мм, с промазкой мастикой Döcke PIE для битумной черепицы и
устраивать нахлёст как можно выше.

Рис. 13. Монтаж ендового ковра.

Создание обрешетки

Обрешетка под композитную черепицу выполняется при помощи деревянных брусков 50х50 мм в разрезе, если между опорами не более одного метра (в случае большего расстояния сечение делается больше). Ее располагают по направлению снизу вверх. Нижний брусок фиксируется на отступе в 20 мм от крайнего звена контробрешетки и выполняет функцию закрепления первого ряда. Их лучше соединять на звеньях контробрешетки, а длина каждого из них должна превышать длину, равную расстоянию 2 пролетов между опорами.

Требуется выдержать расстояние в 370 мм между нижними гранями деталей. Это нужно для создания замка между смежными листами покрытия, обеспечения качественной защиты от попадания влаги, защиты от порывов ветра и для эстетичности.

Cовет. Для соблюдения условий изготовьте подходящие шаблоны из любых материалов.

Расстояние от верхнего ряда обрешетки до гребня не регламентируется. Длину стропила желательно подбирать равной длине цельного куска материала. Бруски обрешетки, предназначенные для укладки гребня, устанавливаются с двух сторон от него на расстоянии 13 см. Коньковые бруски, предназначенные для установки ребровых коньков, изначально следует обтесать и прикрепить с обеих сторон от него, отступая по 12 см.

При наличии ендовы части обрешетки располагаются по обоим краям от линии ендовы на отступе в 180 мм.

Как правильно ухаживать за покрытием крыши металлочерепицей

Изучив пошаговую инструкцию монтажа металлосайдинга, можно провести его качественную укладку. Но для того чтобы материал прослужил многие годы, нужно знать, как за ним ухаживать.

При чистке кровли из металлочерепицы важно не повредить верхний слой, который состоит из полимерного материала

Верхний слой металлочерепицы – полимерный материал, который предназначен для защиты от коррозийных процессов. Но в результате постоянного воздействия внешних факторов: атмосферных осадков, ультрафиолетовых лучей, а также пыли и грязи, этот слой может начать разрушаться, что приведет к необходимости замены покрытия. Для того чтобы избежать подобного явления и продлить эксплуатационный срок кровли, необходимо регулярно проводить следующие процедуры:

  • удалять грязь, пыль и сухие листья с поверхности, используя влажную ворсистую щетку;
  • если речь идет об устранении более сложных загрязнений, то допустимо использовать чистящие средства, но только те, что предназначены для полимерных поверхностей. Применять агрессивные химические средства запрещено категорически, так как они разрушают защитный слой и приводят материал к непригодности;
  • очистка водостоков проводится при помощи струи воды, которая должна быть направлена от конька к карнизам;
  • очищать снег можно и нужно, но делать это стоит только с использованием таких инструментов, которые не способны нанести повреждения нежному покрытию.

При условии соблюдения этих простых, но чрезвычайно важных правил, покрытие из металлочерепицы способно исправно прослужить в качестве кровельного материала около 50 лет.

При повреждении кровли из металлочерепицы важно безотлагательно произвести ремонт, чтобы не допустить разрушения нижних слоев кровельного пирога

Монтаж мягкой кровли

Перед началом монтажа мягкой кровли своими руками, следует проверить цвета всех листов в упаковках, поскольку могут быть несоответствия в плитках. Чтобы избежать цветовых отклонений можно перемешать 5-6 упаковок. Сама черепица подходит для крыш с углом наклона 12-90.

Большого внимания требуют температурные и климатические условия на объекте. При температуре ниже 5 монтаж мягкой черепицы не рекомендуется, поскольку листам кровли требуется солнце для герметичного спаивания с основанием. Если же установка не терпит ожидания, а температура не подходит под требования, рекомендуется выдержать листы до комнатной температуры и использовать тепловоздушную грелку.

Крыша из гибкой черепицы своими руками

Гибкая черепица: инструкция по монтажу

Если оба вышеуказанных условия соблюдены, обрешетка и инструменты подготовлены, можно приступать к укладке гибкой черепицы. Итак, как стелить мягкую кровлю? Технология монтажа мягкой кровли довольно проста:

  1. Работа с карнизной черепицей. Монтируется поверх планок на карнизный свес. Для фиксации используют клей и гвозди, располагающиеся на расстоянии 25 мм от края покрытия. Еще один вариант монтажа – использование выкройки, сделанной из рядовой черепицы Для этого с гонта обрезают лепестки и монтируют черепицу встык в отступом в 20 мм от карнизного свеса. Для расчета черепицы воспользуйтесь нашим онлайн калькулятором.
  2. Работа с рядовой черепицей. Перед установкой проводится горизонтальная разметка посредством мела. Это позволит ровно укладывать ряд листов, особенно если скат имеет слуховые окна, трубы и другие элементы в конструкции. Далее с гонтов снимают защитную пленку и начинают укладку от середины карнизного свеса, направляясь в обе стороны. Крепится кровля посредством четырех гвоздей, вбивающихся в специальные отверстия. Для уклонов в 45 и выше понадобится шесть гвоздей.
  3. Первый ряд плиток располагают на расстоянии в 10-15 мм нижнего края карнизной черепицы, а лепестки располагают на ее стыках. Идущим следом ряды следует располагать таким образом, чтобы конец лепестков гонта располагался на уровне или чуть выше вырезов в предыдущем слое. Работая на торцах, надо подрезать плитку по кромке крыши и усиливать ее клеем с прослойкой от 10 см. Чтобы не повредить изоляционный слой при резке фанеры можно положить под нее кусок фанеры или доски.

Монтаж мягкой кровли своими руками с пошаговым фото

Правила эксплуатации.

11.1 Проверяйте состояние кровли 2 раза в год (весной и осенью).

11.2 Для личной безопасности и безопасности
кровельного покрытия при перемещении на кровле
необходимо использовать кровельные лестницы, переходные мостики и другие элементы безопасности.

11.3 Мелкий мусор, листья и ветки удаляйте с помощью мягкой щётки. Посторонние предметы с острыми
краями удаляйте с кровли вручную.

11.4 В случае угрозы падения снега с крыши или его
чрезмерного скопления, которое может повлиять на
прочность конструкции, снег необходимо удалять.
При этом необходимо оставлять слой снега толщиной
10 см для защиты кровельного покрытия от снегоуборочного инструмента.

11.5 Не используйте металлические и острые инструменты для удаления мусора и снега.

Монтаж

Монтажные работы начинают с установки обрешетки. Для этой цели используются бруски с твердых пород древесины сечением 5?5 или 4?6 см. Вдоль карнизов укладываются более широкие деревянные детали. Согласно инструкции, число направляющих должно превышать количество рядов черепицы на единицу. Дополнительный брусок необходим для закрепления карнизных изделий.

Для разметки кровельного покрытия применяются специальные шаблоны, а также мелованный шнур. Горизонтальные дощечки обычно стыкуются на стропилах, их располагают с шагом в 30-35 см. Под коньком крыши устанавливают специальный аэроэлемент для вентилирования конструкции, в месте расположения конька укладывают водонепроницаемую ленту. Во время монтажа необходимо оставить зазор между черепицей и обрешеткой.

Укладка плиток начинается с нижней части справа налево. На боках, а также в верхней части кровли закрепляются коньковые детали и фронтонные элементы. В местах пересечения этих двух изделий проводится подгонка материала методом обрезания краев черепичной плитки. Пазовую черепицу стыкуют по специальным соединительным элементам. У плоских плиток такие пазы отсутствуют, поэтому их укладывают внахлест подобно листам шифера. Окончательная фиксация элементов происходит при помощи кровельных гвоздей.

Разновидности и характеристики

В зависимости от формы профиля различают следующие виды керамической черепицы:

1. Волнообразная – может иметь 1 или 2 волны, оснащается специальными пазами с одной или обеих сторон для обеспечения более герметичного и надежного соединения элементов между собой.

Фото 3. Внешний вид 2-волновой керамочерепицы

2. Желобчатая (монах-монашка, мунк-мунн). Кровля формируется двумя слоями: нижний – вогнутыми черепичинами, а верхний – выпуклыми элементами. Соединяются они попарно, но при этом расходуется почти в 2 раза больше изделий по сравнению с плоской и волнообразной черепицей.

Рисунок 4. Внешний вид и пример покрытия керамочерепицей «монах-монашка»

3. Плоская керамическая черепица – рекомендована для крыш с уклоном не менее 35°. Выпускается с разными профилями, наиболее популярным считается «бобровый хвост», которая монтируется в один слоя на специализированную смесь. Остальные виды укладываются с нахлестом в виде чешуи (фото).

Фото 5. Крыша из плоской керамочерепицы

Однако это только основные разновидности керамочерепицы, каждая из которых имеет свои подвиды и может отличаться высотой, конфигурацией и декоративными качествами профиля (рис. 7).

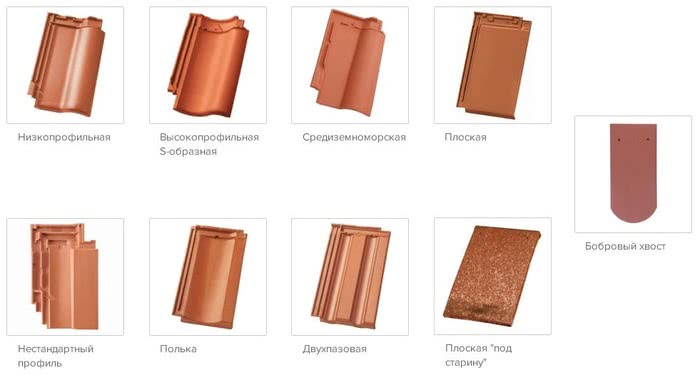

Рисунок 6. Разные виды профиля натуральной керамической черепицы

Материал

Фото 7. Процесс изготовления кровельного материала из глины

Вес 1 м2 керамической черепицы в зависимости от разновидности и особенностей укладки может достигать от 35 до 60 кг. При обустройстве стропильной системы этот факт нужно обязательно учитывать.

Размеры

Точные размеры керамической черепицы не регламентируются нормативно технической документацией. Стандартная толщина материала составляет 10 мм без учета ребер жесткости и крепежных «клыков» (при их наличии). Более точные геометрические параметры необходимо уточнять для каждого конкретного производителя.

Таблица 1. Габариты и масса наиболее распространенной на рынке кровельных материалом керамочерепицы

Разновидность

Размеры керамики

 Вес разной керамической черепицы, кг

 Расход на 1 кв. м., штук

 Длина, мм

 Ширина, мм

S-образная

444

425

285

264

4

3,3-3,5

12

14

Монах-монашка

410

 Нижний (монашка) – 210

верхний (монах) – 110

2,8

1,8

14

Пазовая

465

445

430

295

265

260

3,8-3,9

3,4-3,7

3,6

9,8-10,2

11,6-12,7

12,5

 Бобровый хвост

380

180

2

36-38

Цвета

Керамическая черепица бывает разных видов не только по форме профиля, но и по оттенку. Цвет натуральный – красный или желтый, но он может меняться в зависимости от состава, разновидности глины и режима обжига. Содержание в составе разных примесей влияет на цветовое решение следующим образом:

  • гидроксид железа – насыщенный красный;

  • марганец – темно-коричневый;

  • известь – желтые оттенки;

  • магнезит – светло-красная.

Рисунок 8. Несколько натуральных оттенков керамической черепицы

Это касается натуральной черепицы, но сегодня многие производители выпускают изделия с дополнительным покрытием, которые могут иметь практически любые цвета:

Ангобированная керамочерепица – на готовые элементы наносят тонкий слой цветной глины и обжигают при высокой температуре. Благодаря одинаковой структуре ангоба и черепицы, изделия не растрескиваются при перепадах температуры. Оттенок получается матовым и сохраняется на протяжении всего срока службы.

Фото 9. Внешний вид ангобированной керамической кровли

Глазурованный материал – глазурь, которой покрываются черепичины, представляет собой стеклообразное вещество с содержание ионов разных металлов для придания нужного цвета. По внешнему виду покрытие похоже на металлочерепицу – такое же глянцевое. Отличается более высокой влагостойкостью, но со временем растрескивается под воздействием предельно низких температур.

Фото 10. Внешний вид глазурованной керамической кровли

Преимущества и недостатки материала

Плюсы мягкой черепицы:

  1. Длительный срок службы. В зависимости от компании-производителя гарантийный срок эксплуатации может достигать 60 лет.
  2. Привлекательный вид. Смотрится лучше привычного серого шифера, не теряет яркости даже спустя года, отлично подчеркивает величественность строения и всего участка.
  3. Герметичность покрытия. Не пропускает воду. Элементы надежно скрепляются между собой, за счет чего нет риска попадания влаги внутрь крыши.
  4. Подлежит ремонту. При повреждении можно легко заменить одну или несколько деталей без вреда для всего покрытия.
  5. Низкий уровень шума. Капли дождя, ударяясь о крышу, будут бесшумно падать, в отличие от настила из профлиста.
  6. Устойчивость к воздействию среды. Гонты не боятся перепадов температур, мороза, осадков, не гниют. Исключена порча насекомыми.
  7. Подходит для настила кровельных систем разной ложности.
  8. Ее просто и удобно монтировать.

Из минусов:

  1. Быстрая воспламеняемость. Не рекомендуется применять для каркасных деревянных построек.
  2. Плохо держит тепло. Поэтому при обшивке крыши частного дома потребуется качественное утепление.

Ниже разберем различия в видах продукции.

Порядок укладки

Разложите черепицу

Перед началом монтажных работ в первую очередь вам необходимо будет поднять всю приготовленную черепицу на крышу; при этом, из-за большого веса материала, обязательно потребуется посторонняя помощь. По завершении подъёма черепичных листов следует разложить их небольшими стопками (по 3‒4 листа) равномерно по поверхности кровли, что позволяет избежать деформаций обрешётки под весом временно складируемого материала.

В соответствии с общепринятыми правилами черепичные листы укладываются на всех кровельных скатах одновременно с чередованием через каждые два-три ряда.

Нижний ряд

Строительная инструкция по монтажу натуральной черепицы содержит типовые требования по порядку её укладки, производимой по направлению от свеса крыши к её коньку и слева направо. Такой порядок предполагает формирование нижнего ряда черепицы, выкладываемого вдоль карниза крыши, без его закрепления на стропильном основании (обрешётке). Подобный приём позволяет корректировать положение элементов карнизной полосы при укладке последующего ряда.

При формировании отдельных частей кровельного покрытия советуем обратить внимание на следующие детали:

  1. Для фиксации первого и второго рядов лучше всего воспользоваться специальными оцинкованными шурупами.
  2. Не забудьте оставить в районе карнизного свеса небольшой вентиляционный зазор (порядка 1,5‒2 см), используемый для проветривания подкровельных пространств.
  3. Для надёжного закрепления карнизного и конькового рядов черепичного покрытия желательно предусмотреть для них несколько дополнительных точек крепления.

Различия в монтаже керамической и минеральной черепицы

  • Волновая керамическая черепица не бывает половинчатой, ведь она, в отличие от минеральной – в основном, одноволновая, разделить ее на две симметричных половины невозможно.
  • Керамическая черепица двухпазовая, она имеет два замка – вертикальный и горизонтальный, поэтому нахлест между верхним и нижним рядами черепицы меньше, чем у минеральной, имеющей только один замок.
  • Рекомендуемый угол наклона кровли для керамической черепицы немного меньше, чем для минеральной. Для волновой минеральной черепицы он составит 22°, а для керамической – 16°.

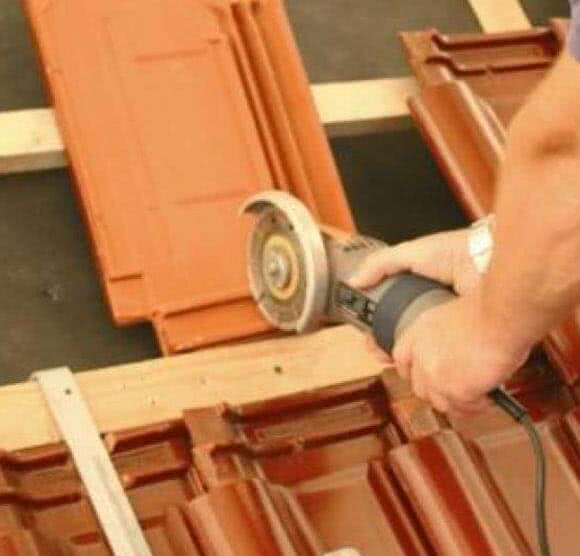

  • Размеры рядовой черепицы отличаются от минеральной черепицы, поэтому необходимо их учитывать при расчёте шага обрешетки и ширины кровельного покрытия. Вся современная керамическая черепица имеет горизонтальный замок с возможностью выполнить переменный шаг обрешетки без подрезки рядовой черепицы под коньком. В ассортименте керамической черепицы есть мелкоштучные модели, например, «Опал» от компании BMI BRAAS, которыми можно легко покрыть крышу сложной формы.
  • Для аккуратного оформления коньков используются разнообразные дополнительные элементы – начальные/конечные и центральные коньковые черепицы, а также торцевые керамические элементы. С ними конструкция коньков и хребтов выглядит более привлекательно.

Монтаж керамической черепицы лучше доверить профессионалам. Компании – производители или импортеры этого кровельного материала часто рекомендуют своим клиентам кровельные компании, чей персонал прошел у них обучение. Это самый простой и доступный путь поиска грамотной кровельной бригады.

Монтаж гибкой черепицы Шинглас. Этап 3. Сама черепица

В первую очередь на карниз по всей длине кладется специальная карнизная черепица, причем мы клали ее так, чтобы она почти целиком накрывала карнизную планку, непокрытой осталось около 1,5 сантиметра.

Сразу скажу, что при монтаже гибкой черепицы на мою крышу мы не все делали по инструкции. Реальность, бывает, намного расходится с инструкциями, так произошло и в этот раз.

Например, оказалось, что гораздо экономичнее и удобнее монтировать гибкую черепицу с края, а не с центра ската. Для этого берем два листа гибкой черепицы и режем их на куски 20см-80см и 40см-60см. Также берем третий лист длиной 100 см. Теперь начинаем монтировать с края друг над другом: 100, 80, 60, 40, 20. У нас есть первые пять рядов. Теперь мы просто к каждому из рядов будем добавлять целый лист и швы будут на расстояния 20 см друг от друга. Таким образом, из обрезков у нас будут только те части, что мы отрежем на другом конце ската, и то те обычно тоже уходят на более мелкие кусочки. У меня от всей крыше осталось обрезков около 2 квадратов, то есть 1%, вместо заявленных прозводителем 5-10%.

ВНИМАНИЕ. Этот метод работает только для гибкой черепицы Кантри и Джаз, так как рисунок там не ортогональный, а случайный

С ортогональной черепицей нужно делать по-другому и скорее всего, имеет смысл начинать с середины ската.

Особенности монтажа при работе с черепицей из керамики

Кровля такого типа сделана из натуральной глазурованной глины. Устойчивость к любой погоде, 100%-ная экологичность, хорошая звукоизоляция и простой ремонт – все эти факторы перевешивают в пользу установки керамической черепицы, несмотря на сложность подготовительных процедур. проводит монтаж в несколько этапов:

Прежде всего, надо рассчитать количество материала для каждого ската крыши. Учитывается длина нахлеста и угол скатного уклона.
Потом возводят стропильную систему. Она должна быть не просто надежной, а иметь конкретный шаг и показатель влажности. Далее идет этап монтажа обрешетки и гидроизоляции с креплением водостока.
Сам монтаж черепицы начинается с нижнего крайнего бруса свеса, причем каждый ряд фиксируют саморезами. Выкладывают материал справа налево и снизу вверх, по разметке

Важно также обустроить отдельные элементы скатной сложно кровли, например, ендовы.
При необходимости работы завершаются устройством вентиляционной системы в крыше.
