Как вывести трубу через профнастил и как ее заделать?

Оглавление

Ножницы по металлу для профлиста

Профнастил легко поддается обработке при помощи обычных ножниц для резки металла. Применяют ручной инструмент или модификацию с механическим и электрическим приводом.

Резка ножницами имеет следующие положительные стороны:

  • позволяет кроить материал на полосы;
  • поперечный рез выполняется без деформации кромки;
  • работы по подгонке выполняются непосредственно в месте монтажа;
  • позволяют вырезать из профлиста геометрические фигуры разных форм.
  • неудобно применять если место реза (линия) расположена вблизи основания волны;
  • длинные отрезки не получаются ровными;
  • при резе листа краем лезвий, образуется заусенец.

Ножницы используем только для подгонки листов по месту. Крой большого количества материала занимает значительное время.

Устанавливаем каркас для профлиста

Для обшивки дымохода профнастилом необходимо сделать каркас из стали. Запомните, что металлическую подконструкцию лучше всего делать горизонтальной — чтобы профнастил располагался вертикально. Именно так обшивка будет выглядеть на кровле максимально эстетично.

Вот, что нужно сделать:

Установите кронштейны. Возьмите крепёжные кронштейны и установите их на расстоянии 50 сантиметров друг от друга по вертикали и горизонтали. Отступите от углов 15 см. Начните с верхней части трубы и опускайтесь ниже. Например, для трубы длиной 180 см понадобится 3 кронштейна.

Замерьте длину. Делаем замеры длины дымохода. Это нужно, чтобы отрезать направляющие нужной длины. Дымоход чаще всего неровный, поэтому берите максимальную длину, что насчитаете. Прибавьте к ней 10 см — для теплоизоляции
То есть, для стороны дымохода в 180 см нужна длина направляющих в 190 см.

Обратите внимание на диагональ. С двух сторон к дымоходу будет под углом примыкать кровля
Приложите рулетку вплотную к обрешётке и отмерьте длину этой диагонали, поскольку там тоже нужно будет установить направляющие и кронштейны. Установите кронштейны.

Установите теплоизоляцию. Трубу можно обшить не только профнастилом, но и теплоизоляцией. Если вам это нужно, то для этого возьмите базальтовые плиты или рулоны утеплителя на основе кварца толщиной в 50 мм. Уложите их прямо на кронштейны, чтобы они торчали из утеплителя. По-хорошему нужно просверлить стену прямо через теплоизоляцию и закрепить тарельчатыми дюбелями, чтобы утеплитель держался крепче

ВАЖНО: зачем вообще утеплять дымоход? Дело в том, что иногда трубу могут выкладывать в «полкирпича» обычным керамическим кирпичом. Из-за этого зимой он промерзает, а при работающем выхлопе образуется конденсат

Кирпич впитывает влагу, мокнет и трескается. Теплоизоляция позволяет этого избежать.

Установите гидроизоляцию. Отрежьте гидро- ветрозащитную мембрану чуть большего размера, чем дымоход. Размотайте её слева направо, начиная с низа трубы. Закрепляйте мембрану тарельчатыми дюбелями. Соблюдайте нахлёст в 10 см.

Установите горизонтальные направляющие. Возьмите Г-образные профили и обрежьте в соответствии с замерами из пункта №2. Закрепите их на кронштейнах саморезами с пресс-шайбой.

Отделка дымоходов — как правильно обшить

При выполнении отделочных работ необходимо придерживаться противопожарных норм. Газы, выходящие из дымоходных конструкций, имеют очень высокие температуры. Обязательным для всех типов дымоходов является обеспечение достаточной силы тяги.

Одно из главных требований, предъявляемых к отделке дымоходов – применение исключительно негорючих материалов. Поэтому такое решение, как обшить трубу на крыше металлопрофилем, считается лучшим. Когда дымоход установлен рядом с вентканалами, его нужно выводить выше общего колпака.

Сегодня большое распространение получили дымоходы из нержавеющей стали, имеющие внутреннюю термоизоляцию. Их разрешается выводить на крышу без кирпичной кладки, с применением металлического фартука.

Способы отделки каналов, выходящих на кровлю, разнообразны и во многом зависят от предпочтений домовладельцев. Можно обшить трубу профлистом, клинкерным кирпичом, цементно-волокнистыми плитами, известково-цементной штукатуркой, искусственным или натуральным камнем, готовой двухконтурной конструкцией. Последний вариант удобен и имеет привлекательный вид.

Как осуществляется герметизация трубы на крыше от дождя и осадков

Большинство систем обогрева в частных домах включает топливные котлы на твердом, жидком или газообразном топливе. При различных характеристиках систем их объединяют одинаковые элементы: трубопроводы, радиаторы, и, конечно, дымоходы.

Герметизация

Лучший вариант дымоотвода – вертикальный, возвышающийся над коньком. Однако такое устройство означает возникновение зоны примыкания на крыше и связанные с ней работы по герметизации.

Где протекает крыша

Современная кровля имеет многослойное строение: пароизолятор, утеплитель и гидроизолятор. Такой «пирог» обеспечивает и защиту здания от дождя, снега и ветра, и сохранение тепла, и долговечность самой кровли. Однако на крыше, даже самой надежной, стыки и соединения элементов будут слабым звеном. Дымоход – одно из них.

Гидроизолятор защищает слой утеплителя от действия влаги, но лишь в том случае, если слой его непрерывен. А так как большинство материалов такого рода горючи, укладывать его стык с дымоходом нельзя. Значит между трубой и кровлей необходимо оставить зазор.

Ситуация усугубляется еще и тем, что кровельный материал, особенно листовой, тоже нельзя уложить вплотную к трубе. В результате остаются малозаметные щели, через которые в пространство под крышей будет опадать влага.

Устраняется опасность каким-либо из способов герметизации

Технология для каждого случая определяется устройством трубы – квадратная или круглая, материалом дымохода и кровельным материалом: для крыши из шифера, профнастила или металлочерепицы способы предлагаются разные.

Квадратная труба на крыше из шифера

Материалом служит кирпич. Лет 50 тому назад кирпичный дымоотвод сооружался с утолщением на уровне кровли, который и играл роль герметизации. Сейчас так поступает редко. Исправить ситуацию своими руками можно, устроив вокруг дымохода «выдру» — фартук из цементно-песчаного раствора.

  1. Щели между дымоотводом и кровельным материалом перекрываются подворотничками – полосками из оцинкованной стали, изогнутыми таким образом, чтобы часть их примыкала к кирпичной стенке трубы, а часть – к кровле.
  2. Стальной оклад заливается цементно-песчаной смесью так, чтобы возвышаться над уровнем крыши.
  3. Для отвода воды с коньковой стороны сооружают своими руками наклонный выступ.

Метод при всей своей надежности не очень декоративный. Обычно такая герметизация используется на крыше из шифера, так как этот материал не предусматривает каких-то специальных деталей для герметизации.

Квадратный дымооотвод на крыше из профнастила, ондулина и металлочерепицы

Изготовители помимо самого листа выпускают и разнообразные кровельные элементы. Для герметизации трубы используются планки примыкания.

  1. На участке, где монтируется дымоотвод, разрезается гидроизоляционная мембрана. Часть ее удаляется, а остальная закрепляется на стенки дымохода так, чтобы перекрыть их на 5–10 см. Мембрана приклеивается к стенкам битумной мастикой.
  2. Вокруг дымоотвода монтируются внешние и нижние планки примыкания, образуя металлический фартук. Верхняя планка заливается герметиком.
  3. Профнастил укладывается сверху своими руками, места стыковки обрабатываются герметизирующим составом.

Таким же образом гидроизолируют дымоотвод на крыше из металлочерепицы. Материал комплектуется гладкими металлическими деталями того же цвета. При укладке боковые и нижний элементы фартука монтируются под кровельный материал, а верхний – под конек. Чтобы обеспечить полную герметичность, применяются уплотнители и герметик.

Гидроизоляция круглого дымоотвода

В этом случае приспособление для герметизации входит в комплект к дымоходной трубе. Это металлические фартуки-колпаки соответствующего диаметра.

  1. На участке, где монтируется дымоход, в гидроизоляции проделывается отверстие, а края материала приклеивается к дымоотводу мастикой. Труба перед этим грунтуется, чтобы повысить ее адгезивные свойства.
  2. Колпак надевается на дымоход и крепится к обрешетке. На стыке колпака и стенок фиксируется стальной хомут с термостойкой прокладкой, который перекрывает щель.

Этот метод одинаково хорошо подходит для крыши из металлочерепицы, профнастила или из ондулина. Однако для кровли из шифера не годится.

В этом случае поступают иначе.

  1. В щель между дымоходом и кровлей устанавливается картонный цилиндр, обернутый полиэтиленовой пленкой.
  2. На листе вылепливается из пластилина бортик на расстоянии до 1 см от стенок дымоотвода.
  3. Полученный промежуток заливается асбестоцементным раствором. После его затвердевания, цилиндр и бортик удаляются, а асбестовое кольцо служит гидроизоляцией.

Проход дымохода через крышу из металлочерепицы

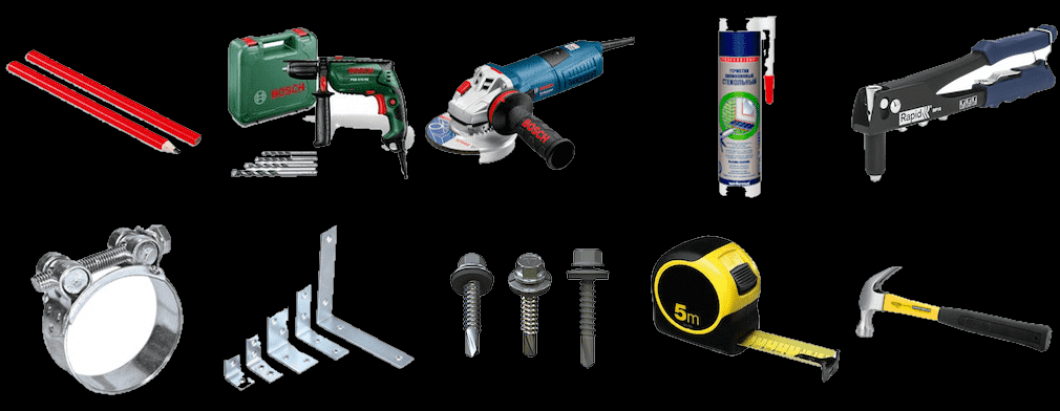

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

  • строительный карандаш или маркер;
  • дрель и набор сверл;
  • болгарка с диском 2 мм;
  • силиконовый герметик;
  • заклепочник;
  • алюминиевая ленты и хомуты;
  • металлические уголки;
  • кровельные саморезы;
  • длинная линейка или рулетка;
  • плоскогубцы и молоток.

Инструмент и материалы необходимые для работы

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

  1. На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.
  2. Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Если дымовая система размещена поблизости конька, то кромку верхней планки вводят под коньковый элемент.

Обустройство внутреннего фартука начинается с нижней стенки стояка.

  1. Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.
  2. Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.
  3. Все детали прочно соединяют саморезами.
  4. На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.
  5. Далее заполняют канаву силиконовым герметиком, после чего фиксируют нижнюю планку примыкания.

При заливке силикона, его не нужно жалеть, он должен заполнить все пустоты между трубой и фартуком

Важно! Верхняя деталь фартука должна плотно войти в паз, заполненный герметиком. Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Чтобы саморезы не выделялись на фоне крыши, цвет их шляпок следует подобрать в тон кровельного покрытия

Разделка для круглых труб: металлическая проходка

Заделку дымохода круглой формы поможет провести готовый фартук-колпак, представленный металлическим листом с отверстием, закрытый наклонным усеченным конусом.

  1. Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.
  2. Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Интересно знать! Изготавливают фартук для круглого дымохода из черной стали толщиной 1-3 мм. Покрывают металл термостойкой эмалью, способной противостоять нагреву до 600 градусов. Также возможно изготовление деталей из нержавейки максимальной толщиной 2 мм.

Герметизация стыка с помощью готового фартука-колпака, сделанного из нержавеющего металла

Герметизация места примыкания кровли и трубы системой Мастер Флеш

Мастер Флеш — это эластичные проходки выполнены в виде ступенчатой пирамидки с алюминиевой или свинцовой мягкой основой. Конструкция выдерживает диапазон рабочих температур 50°С(+ 130°С), и легко регулируется под крутизну кровли.

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

  1. Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.
  2. Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.
  3. Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Важный момент! Эластичные проходки с гибким свинцовым или алюминиевым кольцом оснащены клеящим слоем, находящимся под защитной пленкой. Для усиления фиксации, используйте дополнительный клеевой состав.

Уплотнитель для дымохода Мастер Флеш удобен и прост в монтаже

Алюминиевые и свинцовые ленты

Альтернативой готовых проходок послужит гидроизоляция дымохода самоклеющейся алюминиевой/свинцовой лентой на основе битума или модифицированных полимеров. Она позволяет герметизировать стыки трубы и крыши.

Гидроизоляция трубы с помощью самоклеющейся ленты делается в несколько этапов:

  1. Очистите место нанесения ленты, после чего плотно прижмите пленку.
  2. Оклейте отрезками вертикальную часть дымохода, охватывая одновременно горизонтальное кровельное покрытие.
  3. Зажмите ленту планкой из металла и зафиксируйте термостойкими дюбелями.

Лента для герметизации труб — отличный способ сэкономить время и деньги

Рабочий процесс – поэтапная технология

Наверняка вам интересно, возможно ли обустроить качественную и надежную вентиляцию (дымоход) собственноручно и при этом сэкономить не только деньги, но и время – наш ответ положительный. В нижеизложенных разделах будет описана подробная инструкция в подтверждение тому, что данный процесс возможен для самостоятельного освоения.

Этап первый – подготовительный

Первоначально следует подготовить все необходимое для последующих работ:

  • Приобрести трубу, если нет в наличии, и огнезащитный материал.
  • Крепежные материалы.
  • Инструмент:
    • Строительный уровень.
    • Сварочный аппарат – в том случае, если трубу придется стыковать.
    • Шуруповерт.
    • Молоток.
    • Лобзик и болгарку.
    • Деревянный брус.
    • Отделочный материал.
  • Проект дымохода, где указано точное месторасположение будущего вентиляционного выхода.

Этап второй – подготовка кровли

Теперь переходим к процессу, где уже требуется работать своими руками:

  • Для начала на крыше отмеряем расстояние от любой стропильной балки, которое составляет полметра плюс диаметр вентиляционной трубы.
  • Сооружаем в указанном месте еще одну балку, чтобы повысить устойчивость кровли.
  • С помощью обычного отвеса из центра вымеренного расстояния отмеряем точку на полу чердачного помещения или мансарды.
  • Вокруг этой точки крепим вертикальный и горизонтальный брус так, чтобы до трубы (ее центр – вымеренная точка) от каждого края было равное расстояние.

Вместо бруса можно использовать металлический профиль

Сверлим насквозь дырку в указанном месте, чтобы на потолке первого этажа образовалось отверстие. По плану это должно быть точно над печью или в полуметре от этого места.

В итоге у нас должен получится усиленный короб внутри которого будет проложен дымоход. При этом его следует монтировать только в чердачном-мансардном помещении, в жилой комнате трубу достаточно облагородить отделочными материалами.

От короба можно отказаться, если приобрести кожух на трубу из оцинковки

Короб необходим для безопасной работы вентиляционной системы, которая нередко нагревается до критических температур – защита как для живущих в доме, так и для воспламеняемых материалов.

Этап третий – сквозное отверстие

Теперь перейдем к подготовке определенного места для прохода вентиляционной трубы в потолке первого этажа/полу чердачного помещения:

  • В том случае, если перекрытие выложено из дерева, то можно вырезать круг необходимого диаметра с помощью бензопилы. Напоминаем, что к диаметру самой трубы необходимо добавить по 15-20 смс каждой стороны.
  • Если же работать предстоит с бетонной плитой, то в этом вам поможет длинный бур и перфоратор – инструментом высверливается множество отверстий по кругу. Весьма ослабевший кусок плиты выбивается кувалдой.

Именно деревянным перекрытиям необходимо уделять больше внимания, к примеру, дымоход в бане –наиболее опасный участок

Переходим к вскрытию кровли. Наиболее оптимальный вариант – когда кровельный материал еще не уложен, но это возможно только в том случае, если дом находится на этапе строительства.

Мы же будем разбираться с процессом установки дымохода уже после сдачи объекта в эксплуатацию:

  • Перед тем как вывести трубу через крышу из профнастила надрезаем материал таким образом, чтобы его можно было отогнуть и оставить в таком положении на некоторое время.
  • Если же предстоит столкнуться с черепицей, то остается произвести только частичный демонтаж в том месте, где по плану будет выходить труба (с небольшим запасом).
  • Теперь, когда у нас образовалось сквозное отверстие, можно вставлять вентиляционную трубу в «дырку» на крыше.
  • Фиксация самого дымохода осуществляется путем установки разборных хомутов, которые в свою очередь крепятся к возведенному нами защитному коробу.
  • Отверстие на крыше, со стороны чердака, закрываем асбестовым листом, который не будет нагреваться.
  • Теперь, используя паровую пленку, крепим ее к стенкам короба для труб с помощью мебельных скоб.

Место, где стоит печь и соединяется с дымоходом необходимо также обезопасить, используя огнезащитные материалы

Соединяем свободный конец трубы с печью, лучше для этого использовать сварочный аппарат, данный метод обеспечивает герметичность соединения. Можно использовать и соединительный хомут, но тут все зависит от идеальной формы изделий – если нет дефектов, то и герметичность будет достойной. (См. также статью Металлические хомуты для труб: особенности.)

Как вывести трубу через крышу

Для организации герметичного примыкания кровли к дымоходу, в этой точке создают внутренний фартук. Для его создания используют нижние планки примыкания. Планки прикладывают к стенкам дымохода, где отмечают ее верхнюю часть. По данной линии болгаркой проделывают штробу. Затем из образовавшейся каемки аккуратно удаляют пыль. Это делают так, чтобы мелкие частички песка и цемента не попали на поверхность гидроизоляции или кровли. В некоторых случаях мелкие песчинки превратятся со временем в абразив, который может серьезно повредить материал кровли.

Нижний фартук начинают устанавливать с нижней стенки, при этом в штробу заводят только одну часть фартука. Аналогично этот элемент крепят по всему периметру дымохода. Отдельные элементы необходимо перекрывать с нахлестом в 15 см. Стыки герметизируются.

Для дымоходов с круглым сечением в строительных магазинах можно приобрести специальные проходные элементы, состоящие из стального листа и колпака-фартука. Их использование позволяет значительно ускорить работы по оборудованию прохода трубы дымохода через кровлю. Купленный или изготовленный фартук следует надежно зафиксировать на крыше. При этом с дымоходом его закрепляют не жестко, так как расширение материала или усадка стропильной системы могут стать причиной повреждения дымохода фартуком (обязательно прочтите: «Проходка кровельная — устройство»).

Проход трубы дымохода через кровлю, детальная видео инструкция:

В месте стыка трубы и фартука устанавливают юбку — стальной хомут, который закрепляют с использованием термостойкой прокладки. Данный подход позволяет существенно улучшить гидроизоляцию кровли в данном месте. По завершению установки фартука, необходимо нанести на все места примыкания элемента и дымохода герметик. Это способствует получению надежного соединения, не дающего протечек.

Профлист вокруг трубы на скате кровли

Очень часто планировка дома не позволяет вывести дымовые и вентиляционные каналы в месте расположения конька крыши. Случай, когда примыкание трубы к профнастилу находится на скате кровли, наиболее сложен в части устройства гидроизоляции.

Разуклонка при выводе трубы через профнастил

При таком варианте расположения трубы, особое значение имеет правильная установка верхней части фартука, поскольку по нему необходимо отвести всю воду, стекающую к трубе по расположенному выше скату кровли. Верхнюю часть фартука обязательно заводят под профнастил.

Наиболее сложен узел примыкания в том случае, когда ширина трубы больше 80 см. При такой ширине, в верхней части трубы необходимо устраивать разуклонку, для отвода воды в стороны от центра трубы. Выполнять разуклонку на кровлях из профлиста достаточно сложно. При этом выше трубы образуются две короткие ендовы, которые необходимо выполнять по той же технологии, что и ендовы в плоскости кровли.

Основные сложности монтажа дымохода

Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.

Вывод дымохода через крышу может потребоваться в следующих случаях :

  • при постройке нового дома;
  • в процессе реконструкции кровельной системы при наличии отопительного агрегата;
  • при установке в уже эксплуатируемом здании автономного источника теплоснабжения.

Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.

Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит :

  • кровельное покрытие;
  • обрешетка;
  • контробрешетка;
  • гидроизоляция;
  • стропила;
  • утеплитель;
  • пароизоляционный слой;
  • внутренняя обшивка.

Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм. Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров. Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.

Негативные последствия

Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку :

  • нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
  • за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
  • в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
  • образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
  • если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.

Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод .

Облицовка дымоходных труб и специальные колпаки

Одним из способов отделки является облицовка. Для этого используют природный или искусственный камень, но данный вариант не практичен. Объясняется это тем, что часто с некачественного кирпича срывается облицовка, при этом вместе с верхним слоем керамики, что портит кровлю. Если же кирпич качественный и красивый, закрывать его нет смысла.

Когда обшивка тяжелая, ее следует зафиксировать не только с помощью клеевого состава, но и метизами. Для этой цели задействуют металлические скобки или дюбель — гвозди напрямую через каменные плитки.

Чтобы защитить вентиляционные каналы от атмосферных неприятностей на оголовках труб устанавливают защитные колпаки. Они снижают силу тяги, поэтому их размер не должен быть чересчур большим. При этом расстояние от верха трубы до нижней точки колпака нужно делать не менее 15 сантиметров. Форма данного изделия и материал его изготовления могут быть самыми разными.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

  1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
  2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
  3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
  4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
  5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Разновидности

Элементы различаются между собой по материалу изготовления:

  • Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
  • Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
  • Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
  • Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

  • Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
  • Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
  • Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
  • Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами

Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

  • Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
  • В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
  • Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

  • Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
  • После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.
