Какой провод использовать для проводки в доме: несколько основных позиций

Оглавление

Примеры расчета

Например, необходимо протянуть кабель для плиты на кухне. На плите написано, что она потребляет 8 киловатт. В доме есть заземление, плита на 220 вольт.

Здесь сначала нужно узнать сечение кабеля (его толщину, а вернее площадь его сечения), для этого потребляемую мощность (8 киловатт) делим на два:

8 / 2 = 4

Теперь мы знаем сечение кабеля – 4 миллиметра квадратных.

Что нужно сказать в магазине? Необходим кабель ВВГ-НГ-ЛС 3х4 (здесь тройка – это количество жил, а четверка это сечение кабеля, которое мы только что вычислили).

Длину просто замерьте рулеткой по стенам и потолку, как будет проходить провод, и прибавьте минимум 1 метр, чтобы был запас на монтаж и маневры.

Правила выбора кабеля для проводки в доме

Выбранный кабель должен соответствовать следующим правилам:

Обеспечивать нужный уровень электро- и пожаробезопасности.
Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
Допускать быстрый и удобный монтаж.

Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.

Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.

При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.

Маркировка

Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.

Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:

В (Вр) — поливинилхлорид;
П (Пс) — полиэтилен;
С — свинец.

Цифры указывают на число жил и площадь сечения каждой из них.

Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.

Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.

Расчет сечения

Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.

Мощность

Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:

Вид проводки	Жилы	Суммарная мощность, кВт2,0	Площадь сечения, мм²
Открытая	Из меди	3,3	0,75
3,7	1,0
5,0	1,5
5,7	2,0
6,6	2,5
9,0	4,0
Из алюминия	4,6	2,0
7,0	4,0
8,5	6,0
13,0	10,0
Закрытая	Медные	3,0	1,0
4,1	2,0
5,9	4,0
7,4	6,0
11,0	10,0
Алюминиевые	3,0	2,0
4,6	4,0
5,7	6,0
8,3	10,0

По токовой нагрузке

По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.

I — максимальный ток нагрузки.

P — суммарная мощность всех устройств, U=220 В — напряжение сети.

Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.

Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.

Например, согласно инструкциям, мощности подключаемых приборов составляют:

2,3 кВт;
0,6 кВт;
1,2 кВт.

Тогда общая мощность одновременно подключенных устройств составит:

P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.

Ток нагрузки составит I = 4100/220 = 18,6 A.

Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².

В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.

Расчет по длине

Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.

Алюминиевый

Преимущества алюминиевого кабеля по сравнению с медью:

небольшой вес;
легкость монтажа;
меньшая стоимость.

Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.

Медный

Преимущества медных проводов:

улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
большой срок службы.

Основным недостатком этого кабеля является его высокая стоимость.

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

пониженной ценой при сопоставлении с медными проводами для электропроводки;
облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

пониженная электропроводимость;
окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
срок службы не превышает 20-25 лет;
повышенная ломкость;
сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

хорошая проводимость даже после образования пленки на поверхности;
срок службы — до полувека;
повышенная механическая прочность;
монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Какой провод лучше — изоляционный слой провода

Изоляционный слой может быть выполнен из:

резины;
полиэтилена;
ПВХ-пластиката.

Каждый из перечисленных материалов основывается на высоких изоляционных характеристиках. Благодаря чему их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Любой кабель, применяемый для внутридомовой и квартирной проводки имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Отвечая на вопрос, «какой провод лучше использовать для проводки в квартире», можно сказать, что теоретически подойдёт одножильный однопроволочный медный кабель. С поверхности штукатурка будет создавать дополнительную защиту для такого проводника. Но практически мы бы не рекомендовали (да и вряд ли кто такое делает) прокладываеть домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Маркировка кабельной продукции

Зная, как ее расшифровать, несложно определить основные характеристики и предназначение того или иного образца. Маркировка кабелей – буквенно-цифровая; считывание информации, естественно, слева направо, по позициям.

Буквы

1-я – материал внешней оболочки

В – ПВХ.
Р – резина. В квартирах прокладывается довольно редко.
П – полиэтилен.
К – обозначение контрольного кабеля. Для проводки в квартире практически не используется.

2-я – тип изоляции токопроводящих жил (как материал, так и буквы на второй позиции – те же самые).

3-я – особенность конструктивного исполнения кабеля

З – наличие заполнителя между отдельными проводниками. Кстати, такие кабеля довольно сложно разделывать!
Шв – эта буква свидетельствует о том, что наружная изоляция кабеля выполнена в виде шланга из ПВХ. Это, как правило, и есть шнур.
Э – экранированный образец.
Г – продукция характеризуется особой гибкостью.
ОЖ – кабель (провод) одножильный.
П – плоский, или говоря на народном сленге, «лапша».
НГ – устойчивость изоляции к возгоранию.
Б – бронированные кабеля. Для квартирной проводки не применяются. Символ Бб означает, что защита жил от механического повреждения исполнена стальной лентой.

Цифры

Они проставляются в конце маркировки и показывают класс гибкости образца.

Критерии выбора кабелей для проводки в квартире

Альтернативная электропроводка

При организации наружной электросети в условиях недостатка или отсутствия проводников основных видов допустимо применять альтернативные:

ПВС. Гибкий проводник с ПВХ-изоляцией, оснащенный 2-5 жилами.
ВВГ. Плоский кабель с двойной оболочкой, комплектуемый 1-5 внутренними проводниками.
ПВ, АПВ, ПВ1 и проч. Допустимы для наружной прокладки – но при условии монтажа в защитных патрубках, кожухах, гофрах. Главный минус – одинарная оболочка.
ВБбвнг. Огнестойкий гибкий кабель, оснащаемый 1-6 жилами.

Для прокладки кабеля в земле подготавливается траншея глубиной 0,5-0,7 метраИсточник ytimg.com

Альтернативные решения

Кроме рассмотренных выше, стоит выделить ряд других марок кабелей, применяемых при организации уличной проводки:

ПВС — гибкий кабель с ПВХ оболочку и маркированными проводами. Количество жил от двух до пяти.
ВВГ — силовой кабель с числом жил от одной до пяти. Отличается плоской формой и наличием двойной изоляции, что допускает применение провода на улице.
ПВ, АПВ, ПВ1 и прочие провода подходят для прокладки внешней проводки, но только при условии нахождения в трубах. Главный недостаток — наличие одинарной изоляции, что делает их незащищенными к механическим воздействиям.
ВБбвнг — изделие, отличающееся огнестойкостью и гибкостью. Количество жил от одной до шести. Чаще всего применяется для подключения переносных устройств.

После трагедии, которая произошла в Нью-Йорке в 2000 году в здании Bell Telecom, производители кабельной продукции изменили нормы безопасности. Причина — выделение оплеткой проводов токсических газов в процессе горения, из-за которых и погибла большая часть людей. Кроме того, токсические газы негативно влияют и на сложную электронику. Вот почему на современном этапе производители делают упор на изготовление негорючих проводов, отличающихся низким уровнем газо- и дымовыделения.

Это интересно: Проводник для электрической проводки — взгляд со всех сторон

Материалы коробов

В зависимости от типа проводки используются разные материалы. Для открытой подходят металлические, деревянные, короба электротехнические пластиковые. Их выбор зависит от внешнего вида комнат, финансовых возможностей покупателя, количества проводов и внешних климатических условий.

Металлические короба

Металлический короб для проводки

Это прочные и надежные конструкции, исключающие риск повреждения открытого кабеля от механических воздействий. Изготавливаются из материалов, устойчивых к образованию коррозии. К недостаткам можно отнести низкую электробезопасность материала. Если неправильно проложить провода или использовать изделия с плохой изоляцией, металл может привести к поражению электрическим током человека. Также металлические изделия недопустимы во влажных помещениях (ванная, подвал, чердак), так как вода приводит к снижению срока эксплуатации. Антикоррозийные короба стоят дороже.

Для установки короба металлического требуется специальный инструмент для работы по металлу – ножовка, ножницы, дрель. Не в каждом доме есть такие приспособления, а цена их достаточно высока.

Деревянный короб

Деревянный плинтус, выполняющий роль кабель-канала для проводов

Подобные изделия используются нечасто, хотя они имеют свои преимущества. К положительным моментам относятся:

Экологичный природный материал. Он не выделяет вредных веществ, а также не вызывает сложностей при утилизации.
Является диэлектриком и не проводит электрический ток. По этой причине в него можно укладывать проводники без изоляции. В случае повреждения изоляционного слоя человек не пострадает.
Безопасность. Позволяется использовать даже в помещениях с проводами с обычной изоляцией.
Эстетичный внешний вид. Деревянные короба особенно хорошо впишутся в комнату в стиле кантри.

Основные недостатки:

Быстрый выход из строя при несоблюдении условий эксплуатации. Особенно опасно влияние влаги на древесину.
Повышенная пожароопасность. Древесина может загореться от малейшей искры.
Возможное короткое замыкание может стать причиной возгорания самого изделия и всего помещения.

Для монтажа потребуется ножовка по дереву и дрель. Они позволят просверлить дыры в основании детали для фиксации на стену.

Пластиковые короба

Кабель-канал из пластика

Чаще всего в быту используются именно пластиковые каналы. Они имеют следующие положительные качества:

Низкая стоимость. Связана с невысокой ценой самого материала изготовления – пластика, и простотой производственного процесса.
Массовость производства пластмассовых изделий благодаря развитости современных технологий.
Стойкость к негативному влиянию влаги, огня, кислот, грибков, плесени.
Устойчив к механическим воздействиям.
Непроводимость электрического тока.
Возможность применения в условиях повышенной влажности.
Простота подключения и протяжки проводов.
Не требуется специальный инструмент.
Широкий ассортимент цветов, благодаря чему короб может органично вписаться в цветное оформление комнаты.

Несмотря на большой выбор цветовой гаммы, следует понимать, что короб пластиковый все равно будет заметен на стене. По этой причине также заранее нужно продумать, как прокладывать пластиковые короба для электропроводки, чтобы они не испортили внешний вид помещения.

Кабель ПУНП

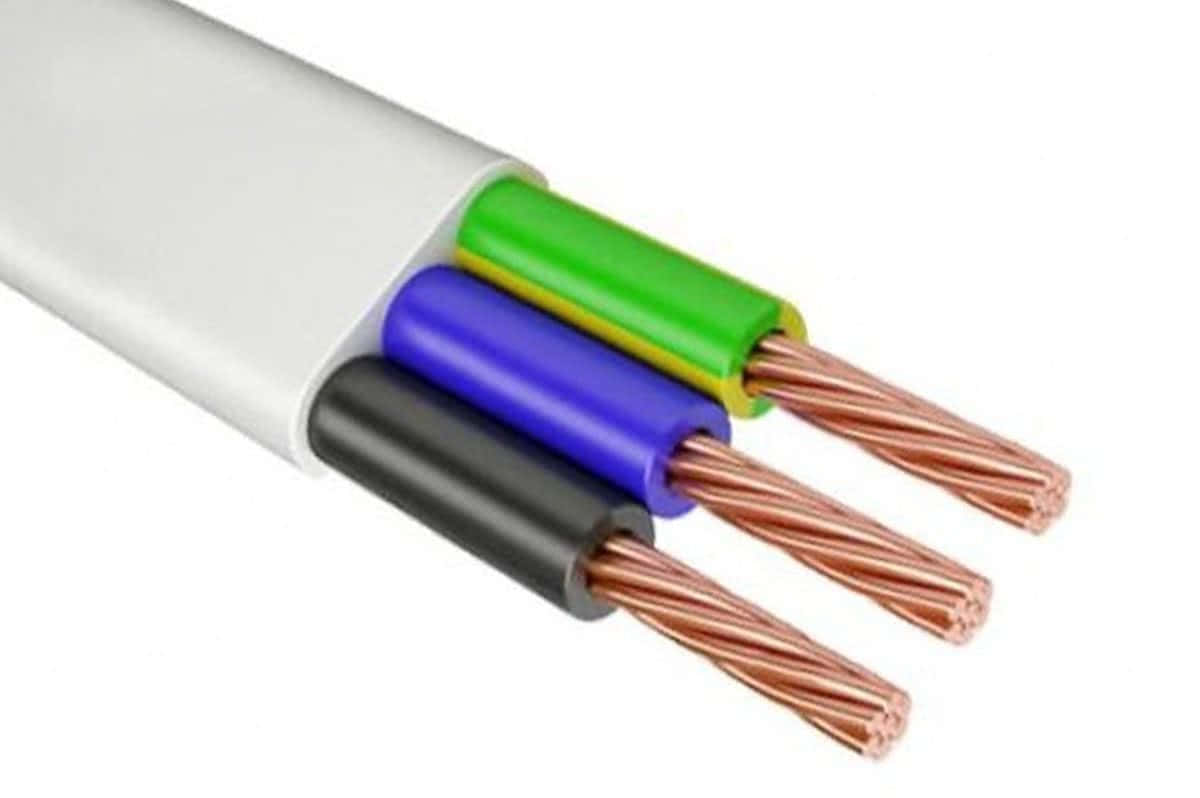

Это бюджетный тип кабеля для электропроводки. Он представляет собой плоский двух или трехжильный провод с сечением жил от 0,75 до 6 мм2. Расшифровывается ПУНП следующим образом:

П — провод.
УН — универсальный.
П — плоская форма.

Также в аббревиатуре иногда встречается буква «Г», которая означает, что провод гибкий. Главное его преимущество состоит в невысокой стоимости по сравнению с ВВГ и NYM.

Среди электриков есть мнение, что провод ПУНП запрещен для изготовления и использования. Действительно 1.06.2007 был введен запрет на использование ТУ 16.К13-020-93 членами ассоциации «Электрокабель». Однако заводы-производители продолжают изготавливать и реализовывать ПУНП. В России их можно приобрести в свободной продаже.

Опасения по поводу применения ПУНП вполне обоснованы. Статистика пожаров по причине возгорания электропроводки показала, что 60 % случаев очагом огня выступал тип кабеля ПУНП. Причина этому заключается в том, что в ТУ 16.К13-020-93 прописано, что при изготовлении провода допускается отклонение на 30 % от ГОСТ 22483-77 сечения токопроводящих жил. Это означает, что, например, провод номинальным сечением 4 мм2 может вполне быть 2.9 мм2 или даже меньше.

В общем, покупать ПУНП или нет — решать вам. В любом случае, если есть средства, то лучше приобрести один раз провод хорошего качества и не боятся возникновения пожара.

Расчет допустимой силы тока по нагреву жил

Если выбран проводник подходящего сечения, это исключит падение напряжения и перегревы линии. Таким образом, от сечения зависит то, насколько оптимальным и экономичным будет режим работы электрической сети. Казалось бы, можно просто взять и установить кабель огромного сечения. Но стоимость медных проводников пропорциональна их сечению, и разница при монтаже электропроводки уже в одной комнате может насчитывать несколько тысяч рублей

Поэтому важно уметь правильно рассчитывать сечение кабеля: с одной стороны, вы гарантируете безопасность эксплуатации сети, с другой стороны, не потратите лишних средств на приобретение чересчур «толстого» проводника

Для выбора сечения провода нужно учитывать два важных критерия — допустимые нагрев и потерю напряжения. Получив два значения площади сечения проводника при использовании разных формул, выбирайте большую величину, округлив ее до стандартной. Особенно чувствительны к потере напряжения воздушные линии электропередач

В то же время для подземных линий и кабеля, помещенного в гофрированные трубы, важно учитывать допустимый нагрев. Таким образом, сечением должно определяться в зависимости от разновидности проводки. Iд — допустимая нагрузка на кабель (ток по нагреву)

Эта величина соответствует току, в течение долгого времени протекающего по проводнику. В процессе этого появляется установленные, длительно допустимая температура (Tд). Расчетная сила тока (Iр) должна соответствовать допустимой (Iд), и для ее определения нужно воспользоваться формулой:

Iд — допустимая нагрузка на кабель (ток по нагреву). Эта величина соответствует току, в течение долгого времени протекающего по проводнику. В процессе этого появляется установленные, длительно допустимая температура (Tд). Расчетная сила тока (Iр) должна соответствовать допустимой (Iд), и для ее определения нужно воспользоваться формулой:

Iр=(1000*Pн*kз)/√(3*Uн*hд*cos j),

где:

Pн — номинальная мощность, кВт;
Kз — коэффициент загрузки (0,85-0,9);
Uн — номинальное напряжение оборудования;
hд — КПД оборудования;
cos j — коэффициент мощности оборудования (0,85-0,92).

Даже если брать во внимание одинаковые токовые величины, тепловая отдача будет разной в зависимости от температуры окружающей среды. Чем ниже температура, тем эффективнее теплоотдача. Температура отличается в зависимости от региона и времени года, поэтому в ПУЭ можно найти таблицы для конкретных значений

Если температура существенно отличается от расчетной, придется использовать коэффициенты поправки. Базовое значение температуры в помещении или снаружи составляет 25 градусов Цельсия. Если кабель прокладывается под землей, то температура изменяется на 15 градусов Цельсия. Однако именно под землей она остается постоянной

Температура отличается в зависимости от региона и времени года, поэтому в ПУЭ можно найти таблицы для конкретных значений. Если температура существенно отличается от расчетной, придется использовать коэффициенты поправки. Базовое значение температуры в помещении или снаружи составляет 25 градусов Цельсия. Если кабель прокладывается под землей, то температура изменяется на 15 градусов Цельсия. Однако именно под землей она остается постоянной.

Конструктивные особенности электропровода

В конструкции любого электропровода присутствуют жилы. Это основные элементы кабеля. Каждый из них имеет оболочку. Она является внутренней изоляцией. Непосредственно по жилам передается ток. Любое их количество заключается в общую внешнюю защитную оболочку. Число жил всегда учитывается, когда решают, какой кабель выбрать для проводки в доме.

Помимо токопроводящих элементов, их изоляционной защиты, наружной оболочки в конструкции электрокабеля могут быть еще и дополнительные составные части. Например, это внутренняя общая оболочка. Она в проводе находится между внешним защитным слоем и изолированными токопроводящими жилами. У электрокабеля также может быть броня из проволоки или стали.

Строение электрокабеляИсточник elektrikii.ru

Производители изготавливают электропровода с жилами, которые могут быть сплошными однопроволочными. Производятся также кабели, состоящие из многопроволочных токопроводящих элементов. Такие жилы изготавливают из большого числа тоненьких нитей.

Профессионалы выбирают электропровод для дома, полагаясь на свой опыт. Они учитывают уровень удобства работы с ним

Специалисты также принимают во внимание, из какого материала изготовлены жилы электрокабеля. Ведь токопроводящие элементы электропровода производители изготавливают из алюминия или меди

При сравнении данных металлов отмечают, что алюминиевые жилы позволяют производить более дешевые кабели. Однако такие провода характеризуют меньшей электропроводностью. Поэтому при одинаковых сечениях жилы из меди будут пропускать больше электрического тока.

Провода с алюминиевыми жилами отличаются низкой электропроводностьюИсточник lomrf.ru

У медной проводки также существует единственный минус. Он заключается в невозможности качественного прямого соединения меди с иным металлом. Другими словами, чтобы состыковать медную и алюминиевую проводку применяют специальные переходники. Они используются, чтобы предотвратить образование в месте соединения гальванической пары.

Если же провода из разных материалов скрутить между собой, тогда произойдет окисление места соединения. Поэтому исчезнет контакт между электрокабелями, что приведет к замыканию электросети.

Производители выпускают провода с общей защитной изоляцией, для изготовления которой используется:

полиэтилен;
резиновый материал;
поливинилхлорид.

Электрокабель с поливинилхлоридной защитойИсточник pskabel.ru

Любой кабель для проводки в доме выпускается с внешней оболочкой, которая отличается высокими изоляционными свойствами. Наружная оплетка – это надежная защита от воды. Современные провода используются при создании электросетей разного класса с максимальным напряжением 500 В.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид — ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

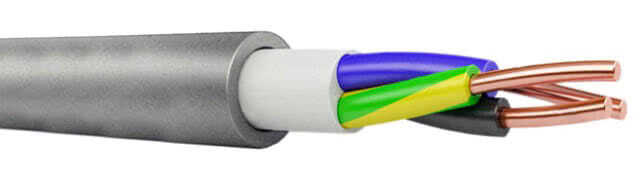

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех «подделках», изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный «правильный» NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

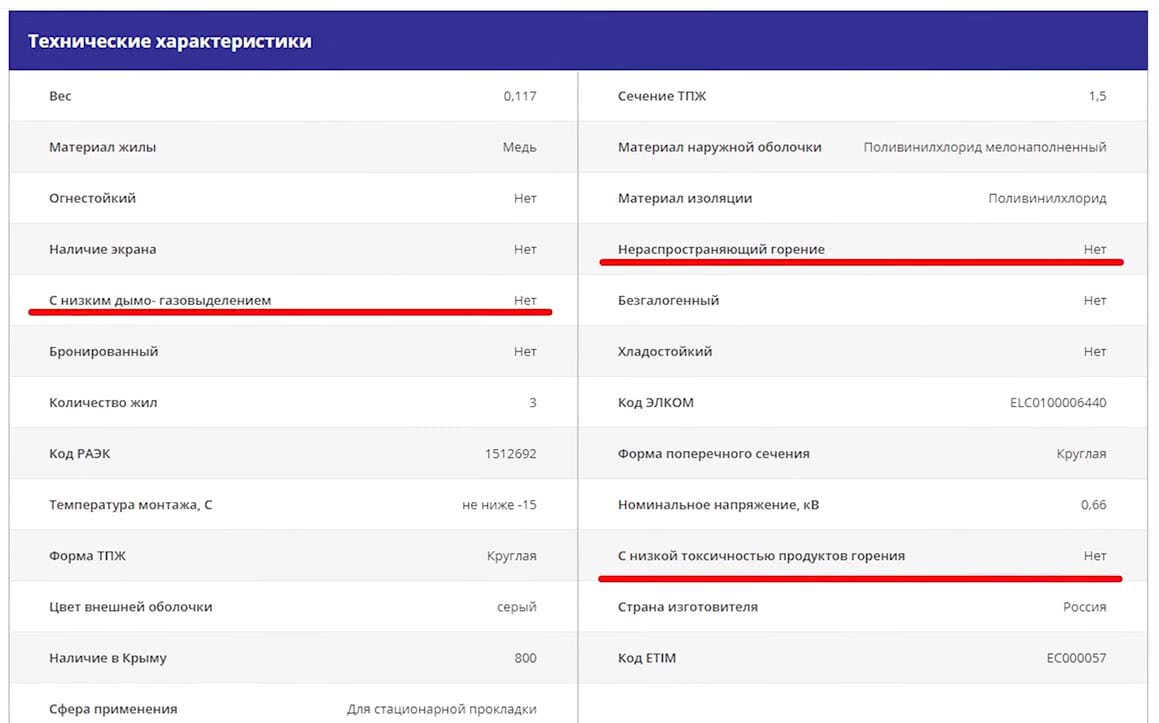

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Варианты прокладки кабеля и их особенности

Существует 3 основных способа, как протянуть кабель на даче или придомовом участке частного дома – это прокладка по воздуху на улице, монтаж по фасаду сооружения и закапывание в грунт. Каждый вариант имеет свои плюсы, минусы и особенности применения:

Воздушный. Для проведения линии по воздуху чаще всего применяется СИП-кабель, реже ВВСГ. Оболочка провода выполнена из полиэтилена сшитого типа, и не разрушается под действием солнечного света, ветра и перепадов температуры. Первый тип кабеля имеет алюминиевые жилы, второй медные.

Преимущества способа – большая скорость монтажа, удобство осмотра и обслуживания. Недостаток – влияние на оформление территории, необходимость применения прочного и стойкого к внешним факторам проводника, а иногда и обязательной прокладки стального монтажного троса.

Воздушная проводка кабеля на монтажном тросике в защитной гофреИсточник samelectrik.ru

По фасаду. Способ используется, когда необходимо подключить оборудование, размещенное на внешних стенах – чаще всего светильника. Однако для прокладки сети не обязательно применять прочный самонесущий кабель. Так как он не будет свободно свисать на воздухе, а опираться на фасад.

При этом защита от разрушения такому проводнику все понадобится. Поэтому для укладки применяется защитная гофра на базе полиамида или металла. Материалы также должны обладать стойкостью к солнечному свету и перепадам температуры.

Подземный.

Метод подходит, когда требуется провести электросеть на достаточно большое расстояние. Отличается следующим рядом плюсов:

Не подвергается воздействию УФ-излучения и ветра.
Не влияет на оформление территории.
Не мешает эксплуатации участка.

При этом имеет и некоторые минусы:

Высока вероятность повреждения под давление грунта, сдвига слоев.
Линия также может быть задета при разработке почвы на участке – копании колодца, траншеи под фундамент и т. д.
Воздействие биологических факторов – повреждения грызунами.
Намокание в следствие подъема грунтовых или паводковых вод.

Видео-обзор о нюансах выбора электрического кабеля:

Правила прокладки уличного кабеля

При наружной прокладке кабеля необходимо придерживаться следующего минимального ряда правил безопасности:

Расстояние от кабеля до двери – не менее 2,5 м, а до окна и балкона – от 0,5 и 1 м.
Минимальная высота воздушной лини до поверхности земли – 2,7 м.
Для прокладки по воздуху рекомендованы проводники СИП-4.
Для укладки в землю лучше использовать кабеля марок ВБбШв или АВБбШв.
Для прокладки электросети между сооружениями должны применяться гофры, тросы или самонесущие типы кабелей.

Видео-пример прокладки кабеля от дома в баню и гараж:

Коротко о главном

Уличный кабель для проводки электричества по участку состоит из одной или нескольких жил, каждая из которых помимо общей имеет индивидуальную изоляционную оболочку. В отличие от обычного проводника, такой кабель должен надежно противостоять ветру, перепадам температуры, солнечному излучению.

При выборе кабеля для конкретных условий применения обязательно учитываются его свойства – для чего применяется маркировка. В ней указывается тип материала жил, назначение, материал оболочки, особенности конструкции. Чаще всего применяются такие виды кабеля для улицы, как:

СИП.
АВБбШв и ВБбШв.
NYY.
NYM.

В качестве альтернативных вариантов могут использоваться – ПВС, ВВГ ВБбвнг, ПВ, АПВ, ПВ1 и прочие провода. Для наружной проводки кабеля применяются три способа – воздушный, по фасаду и подземный. При укладке электропроводки должны соблюдаться правила безопасности.

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.

Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Разбираемся какой провод использовать для проводки в доме
