Какой кабель лучше использовать для проводки на улице

Какой провод использовать для проводки на улице

При организации проводки внутри помещения многие не задумываются о выборе провода и часто используют первый попавшийся вариант. При прокладке на улице такой подход недопустим, ведь здесь присутствует ряд негативных факторов — колебание температур, влияние УФ лучей, повышенная влажность, риск механических воздействий и прочие

Вот почему важно знать, какой провод использовать для проводки на улице, и что учесть в процессе его прокладки

Особенности конструкции и маркировки

Чтобы не ошибиться с выбором, важно разобраться с тонкостями маркировки и расшифровкой каждой буквы в названии изделия. Все кабеля условно делятся на две категории — одножильные и многожильные. Сама жила может быть цельной или формироваться из множества проволочек небольшого сечения

Во втором случае провод обретает дополнительную мягкость, лучше гнется и практически не ломается в случае перегиба

Сама жила может быть цельной или формироваться из множества проволочек небольшого сечения. Во втором случае провод обретает дополнительную мягкость, лучше гнется и практически не ломается в случае перегиба.

При изготовлении жил, как правило, применяется два вида металла — алюминий и медь. Исключением являются специальные изделия, где допускается применение сплавов. К слову, кабель для уличной проводки СИП имеет алюминиево-стальные жилы.

Для прокладки в домашних условиях применяются провода с медными жилами, имеющими лучшие характеристики и рассчитанные на большие токи. Жилы из алюминия ранее применялись из-за дешевизны и большей доступности, но сегодня от них отказываются из-за плохой стойкости к коррозии и ломкости.

При изготовлении изоляции для проводов может применяться:

• Резина.
• ПВХ материал.
• Полиэтилен.
• Свинец и прочие материалы.

Маркировка проводов

Если материал жилы алюминий, провод маркируется буквой А. Медь является материалом жил по умолчанию и, следовательно, не отражается в маркировке.

По назначению провода маркируются так: Ш — установочный, К — контрольный, М — монтажный и прочие.

Изоляция (материал):

• П — полиэтилен.
• Н — негорючая резина.
• B — ПВХ.
• К — капрон.
• Пс — самозатухающий полиэтилен.
• С — свинец.
• Пв — вулканизирующий полиэтилен и прочие.

Уровень защиты кабеля:

• Б — с бронированной оболочкой.
• Г — без брони (гибкий).
• А — асфальтированный и так далее.

В дополнение к буквенному обозначению присутствует и цифровая маркировка. В ней первый символ отражает количество жил, второй — сечение, а третий — класс номинального напряжения. Если первой цифры нет, кабель имеет одну жилу.

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной о

Какой кабель нужен для домашней проводки?

Выполняя самостоятельно укладку электропроводки в жилом помещении, надо определиться с типом проводов. Они будут разными для внутренней и наружной прокладки.

Для внутренней и скрытой

Использование алюминиевых электроцепей для комнатной проводки не допускается.

Это обусловлено следующими причинами:

1. Этот материал легче меди по весу, но его удельное сопротивление значительно выше, практически в два раза. Это говорит о том, что для обеспечения необходимой проходимости потребителю потребуется использовать электролинию с большим диаметром.
2. Алюмииний относится к материалам, которые быстро окисляются на воздухе. Значит в месте контакта с окислом появится более высокое переходное сопротивление. В итоге происходит перегрев контакта, что также увеличивает параметр сопротивления. Контактные элементы расплавляются.
3. При затяжке кабеля из алюминия текут, поэтому периодических их надо подтягивать.
4. Электролинии из алюминия более подвержены повреждению при изгибах. Изоляционный слой со временем растрескается. Это приведет к реакции в результате воздействия воздуха на металл. Ускорится процесс окисления и образования ржавчины.

Если общая нагрузка на бытовую сеть составит 4,5 кВт, то диаметр медного проводника для укладки должен составить 2,5 мм2. Кабели такого типа часто используются для подключения розеток. Для организации освещения в квартире потребуется проводник с сечением 1,5 мм2. Если вы планируете подключать к розеткам мощное оборудование, к примеру, электрические плиты, то лучше использовать кабели с сечением 4 мм2.

Для наружной проводки

Внешняя электропроводка укладывается по фасаду строения либо между несколькими зданиями. Поэтому проводник, который будет применяться для этой цели, должен иметь качественную изоляцию и быть недоступным для прикосновения. Для внешней проводки рекомендуется применение витых электрокабелей либо защищенных электроцепей ПРТ. Укладка электролиний типа АВВГ и АПВГ допускается под землей, но глубина прокладки должна составить не менее 0,7 метров.

Для деревянных домов

В деревянном строении зачастую используется внешняя проводка. Самым эстетичным вариантом будет применение витых проводников. Ретро кабели для внешней укладки представляют собой витой декоративных проводник, который включает в себя изолированные жилы, свитые друг с другом. Каждая из них устанавливается в отдельную оплетку, которая выполняется из негорючего материала. В результате сложности исполнения стоимость таких продуктов значительно выше, по сравнению с медными проводниками. Ретро провод может иметь две или три жилы.

Канал ПЕНТАдизайн рассказал о том, какие провода нельзя использовать для укладки в деревянных сооружениях.

Технические характеристики труб ПНД

ПНД трубы производятся в заводских условиях способом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из обязательных требований к ПНД трубам выделяют следующее:

• Материал трубы представляет собой диэлектрик (не требует заземления).
• Изделие обладает хорошей прочностью.
• Имеет устойчивость к разрушительному воздействию многих химических соединений.

Технология производства ПНД труб регламентируется ГОСТ 16338 и 16337. Стандарты подробно описывают внешний вид изделия – без вздутий, трещин, наплывов и иных дефектов. Труба не может расслаиваться, при этом ее внутренняя поверхность должна быть как можно более гладкой. Более бюджетный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются столь строгие требования, однако и срок эксплуатации таких изделий будет гораздо меньше.

Прочие эксплуатационные характеристики:

• Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для тяжелых.
• Срок эксплуатации – около 50 лет, при соблюдении нормальных условий работы.
• Диапазон температур от -25 до 70°С.
• ПНД трубы экологичны, не выделяют вредных веществ.
• Трубы легко гнутся без потери эксплуатационных качеств.
• Обладают высокой эластичностью, способны восстанавливать линейный размер.
• Изделия имеют малый вес, особенно в сравнении с металлическими аналогами.

Условия эксплуатации

В квартире и частном доме

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов

Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно

В саду

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:

• Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
• Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током. По возможности следует отдать предпочтение светильникам, которые питаются от 12В

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Устройство и материал

Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.

Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.

По конструкции кабельная продукция бывает:

• одножильная (однопроволочная);
• многожильная (многопроволочная).

Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.

Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.

Сечение кабеля

Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.

Толщина изоляции и оболочки

Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.

Выбор и монтаж кабеля необходимо доверять профессионалам.

Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.

Маркировка кабеля

Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:

• марку провода;
• наименование предприятия-изготовителя;
• дату выпуска;
• количество жил и их сечение;
• величину напряжения.

Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

Цвета жил

Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.

Цвета проводов в электрике регламентированы нормативными документами.

Телефонный кабель для улицы

Классической маркой телефонного кабеля, широко применяемой при монтаже в рамках создания местных городских абонентских сетей, является ТППэпЗ. Данный провод оснащается различным числом пар, от 5 до 600, и имеет гибкую медную жилу. Возможна воздушная прокладка, устойчив к влаге.Сегодня чаще всего телефонные линии прокладывают в шахтах и канализации

Более современной разновидностью телефонных кабелей является марка КСПП, позволяющая также передавать поток данных на скорости до 2048 кБит/с и дистанционное электропитание с постоянным напряжением до 500 В.

Открытым способом может прокладываться провод ПРППМт, в конструкции которого имеется специальный трос для подвешивания на опорах линий связи.

Разбираемся в терминологии

• Жила — это, в общем случае, отдельный проводник.
• Провода — изделия, содержащие одну или более изолированных жил либо скрученных проволок, поверх которых имеется легкая защитная оболочка (например, металлическая обмотка, обмотка или оплетка из волокнистых материалов).
• Установочный провод — провод для электрических распределительных сетей низкого напряжения.
• Электрический шнур — провод сечением до 1,5 мм2 с изолированными жилами повышенной гибкости. Служит для подсоединения подвижных устройств. Жилы в данном случае обязательно многопроволочные. Кроме того, они соединены между собой скруткой или общей оплеткой.
• Кабель — это несколько изолированных проводов, заключенных в одну или несколько защитных оболочек.

Какой кабель лучше выбрать

Выбор марки проводов зависит от специфики их применения. Медные гибкие шнуры подходят для линий, которые тянут на небольшие расстояния. Защита у них слабая. Зато стоят они недорого. Их проще монтировать и обслуживать.

Котельная или баня может быть электрифицирована с помощью шнуров, рассчитанных на большую нагрузку. Провода должны иметь защиту от воздействия высоких температур внутри помещения и от мороза либо солнца на улице.

Выбор кабеля зависит от специфики применения.

Для линий высокого напряжения протяженностью в сотни метров используют нестандартные СИП. Их можно как прокладывать под землей, так и вести по воздуху.

Какие провода не подходят?

Осуществлять электропроводку в квартире не кабелем, а проводом, пусть даже и многожильным или с двойной изоляцией — идея не самая хорошая. Они легко воспламеняются при продолжительном использовании. Провода не отвечают предъявляемым ПУЭ требованиям для жилых зданий. Поэтому если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, нужно отвечать, что применяется кабель.

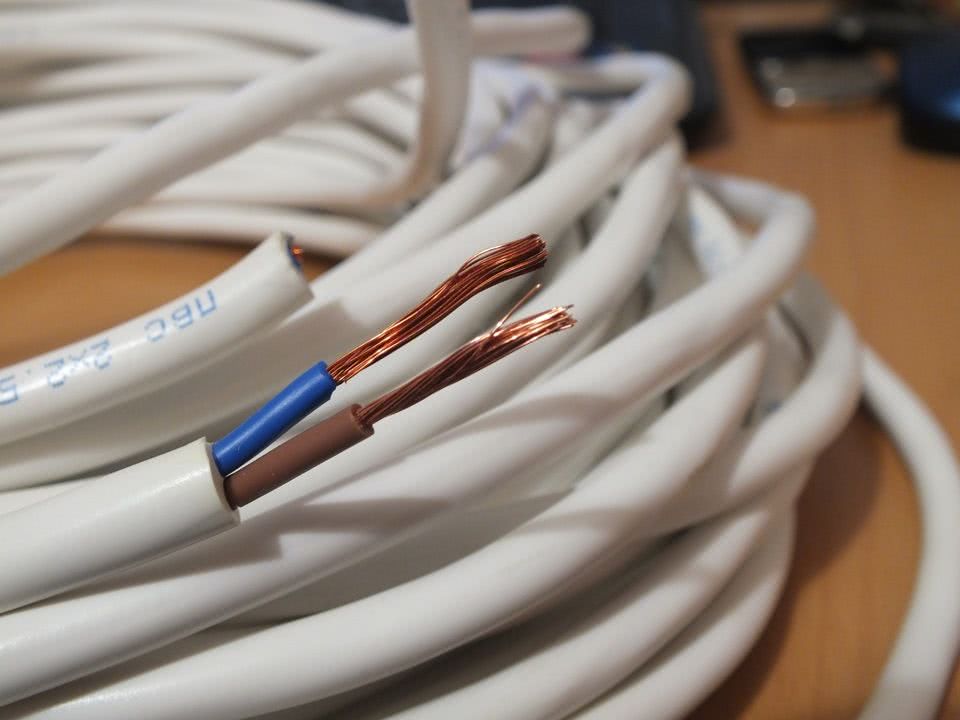

Провод ПВС

Из него производят удлинители, подключают к домашней проводке бытовые электроприборы. Работа производится до 380 В, количество проводников — 2, сечение многопроволочной жилы 0.75-10 мм². Применяется медный проводник, обернутый в виниловые материалы.

Проводка низкокачественная. Стоимость невысокая, но она перекрывается повышенной ценой работы:

• соединительные концы необходимо залужать и паять;
• имеет повышенную опасность возникновения пожаров из-за многопроволочной жилы;
• не предполагает их наличия в 1 устройстве.

Провода и шнуры ШВВП, ПВВП

Жилы медные одно- и многопроволочные. Подключают бытовые электроприборы. Отсутствует негорючая изоляция. Срок службы — непродолжительный. Не используют для стационарной проводки.

Провод ПУНП

Из-за ненадежности этот провод запрещен в электропроводке с 2007 года. Был разрешен в СССР. Сегодня из-за использования высокомощного оборудования он не способен выдерживать повышенные нагрузки. Имеет слабую изоляцию.

Какая проводка лучше — сравнение медной и алюминиевой электропроводки

Какой кабель лучше одножильный или многожильный?

В чём отличие кабеля от провода и что выбрать

Провод ПВС и его технические характеристики

Технические характеристики и область применения силового кабеля ВВГ

Что такое силовой электрический кабель и из чего он состоит?

Основные марки кабелей

Для бытового использования и подключения осветительных устройств наибольшее распространение получили кабели следующих марок:

ВВГ – кабель в поливинилхлоридной оболочке с медными жилами в аналогичной изоляции. Характеризуется хорошими эксплуатационными свойствами, допускается установка во влажных помещениях. При наличии в маркировки индекса «НГ» может использоваться в пучках кабелей, так как оболочка обладает огнестойкими свойствами.

NYM – данная продукция появилась на рынке сравнительно недавно, как правило, производится по лицензии и соответствует отечественным стандартам. По характеристикам аналогичен кабелю ВВГ(НГ).
Применение других марок не получило широкого распространения из-за узкоспециализированных характеристик продукции, которые отражаются на стоимости. Однако если параметры кабеля удовлетворяют требованием, то их так же можно применять для подключения осветительных устройств.

Отметим так же, что для устройства освещения квартиры или дома достаточно кабеля с площадью сечения 1,5 кв.мм. Такие провода с успехом выдерживают нагрузку до 4 кВт. Естественно, речь идет об участке от выключателя до источника света. Если по какой-то причине линия питает дополнительное оборудование (что не является правильным), то необходимо выбирать кабель с сечением 2,5 кв. мм или больше. Напомним, что при увеличении площади сечения стоимость проводки значительно возрастает.

Особенности конструкции и маркировки

Чтобы не ошибиться с выбором, важно разобраться с тонкостями маркировки и расшифровкой каждой буквы в названии изделия. Все кабеля условно делятся на две категории — одножильные и многожильные

Сама жила может быть цельной или формироваться из множества проволочек небольшого сечения. Во втором случае провод обретает дополнительную мягкость, лучше гнется и практически не ломается в случае перегиба.

При изготовлении жил, как правило, применяется два вида металла — алюминий и медь. Исключением являются специальные изделия, где допускается применение сплавов. К слову, кабель для уличной проводки СИП имеет алюминиево-стальные жилы.

Для прокладки в домашних условиях применяются провода с медными жилами, имеющими лучшие характеристики и рассчитанные на большие токи. Жилы из алюминия ранее применялись из-за дешевизны и большей доступности, но сегодня от них отказываются из-за плохой стойкости к коррозии и ломкости.

При изготовлении изоляции для проводов может применяться:

• Резина.
• ПВХ материал.
• Полиэтилен.
• Свинец и прочие материалы.

Маркировка проводов

Если материал жилы алюминий, провод маркируется буквой А. Медь является материалом жил по умолчанию и, следовательно, не отражается в маркировке.

По назначению провода маркируются так: Ш — установочный, К — контрольный, М — монтажный и прочие.

Изоляция (материал):

• П — полиэтилен.
• Н — негорючая резина.
• B — ПВХ.
• К — капрон.
• Пс — самозатухающий полиэтилен.
• С — свинец.
• Пв — вулканизирующий полиэтилен и прочие.

Уровень защиты кабеля:

• Б — с бронированной оболочкой.
• Г — без брони (гибкий).
• А — асфальтированный и так далее.

В дополнение к буквенному обозначению присутствует и цифровая маркировка. В ней первый символ отражает количество жил, второй — сечение, а третий — класс номинального напряжения. Если первой цифры нет, кабель имеет одну жилу.

Морозостойкий кабель для освещения

Для монтажа уличного освещения применяют два способа: подключение по воздуху и по земле. Если монтаж подземный, то используются кабели с присутствием в конструкции брони из специальной проволоки или оцинкованной стальной ленты, которая предотвращает повреждение. Например, бронированная марка ВББШнг рассчитана на нижний температурный предел до – 50С, морозостойкий кабель ВББШнг-ХЛ до – 60С В.

Кабели для уличного освещения должны быть устойчивы к морозам, снегопадам, наледи

Для воздушного подключения освещения чаще всего используются марки кабеля такие как АВТ, СИП-2, СИП-4.

Правила выбора кабелей для электропроводки в доме

Существует ряд правил, по которым можно выбрать кабель для прокладки в доме. Ниже описаны основные критерии выбора силового провода.

Расчёт сечения кабеля

Сечение провода для домашней проводки имеет устойчивые стандарты. Их параметры выбираются с направлением на силу тока, метод прокладки, материал, из которого изготовлено изделие. Ведь при использовании провода при критических температурах, жилы способны нагреваться до 70 градусов.

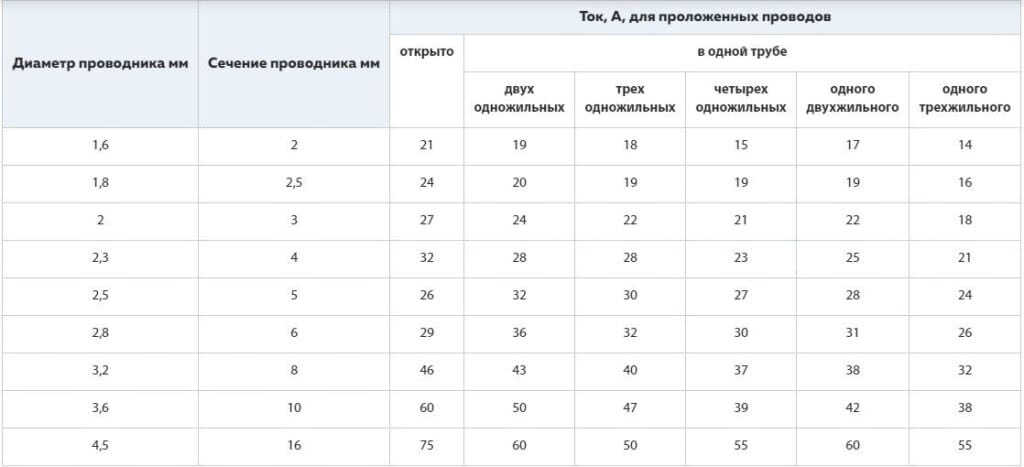

Таблица мощности по диаметру провода

Для расчета сечения можно воспользоваться формулой Р/V.

Где:

• Р — общая мощность бытовых приборов в доме;
• V — напряжение в сети.

Мощность провода

Правильно подобрать кабель можно по мощности. Для этого необходимо составить список всех необходимых бытовых приборов в доме и посчитать сколько они потребляют энергии в общем и по отдельности. Далее суммировать полученные показатели и проверить таблицу мощностей:

По токовой нагрузке

Показатель электрического тока указывается символом «А» и измеряется в Амперах.

Схема электропроводки в частном доме

При покупке кабеля нужно помнить, чем больше сечение изделия, тем оно лучше.

Расчет по длине

Перед выбором кабеля нужно помнить о том, что при работе он будет нагреваться. Чем короче провод, тем сильнее он будет греться. Поэтому нужно подбирать более длинные кабели, чтобы исключить возможность короткого замыкания.

Алюминиевый провод

Кабель имеет свои плюсы:

• легкость, такой провод удобен при монтаже;
• устойчивость к коррозии;
• низкая стоимость.

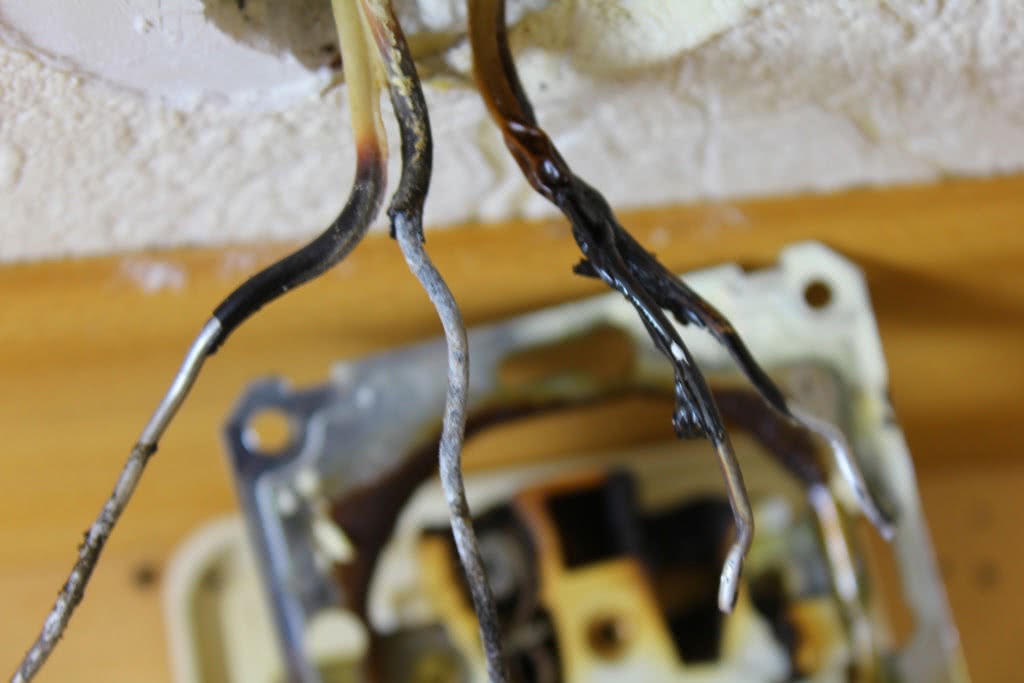

Фото неисправной электропроводки

Не смотря на эти преимущества, уже мало кто приобретает алюминиевые провода. Они не имеют высокого уровня безопасности. В таком изделии низкая проводимость тока, поэтому приборы могут быстрее выходить из строя. Алюминиевые сплавы быстрее окисляются, особенно если соприкасаются с другими металлами. Поэтому необходимо обязательно использовать клеммники.

Медный провод

Преимущества медного состава:

• высокая степень проводимости (даже если провод окислился, он не потеряет свои способности);
• долгий срок эксплуатации от 45 до 50 лет;
• повышенная прочность, сгибать кабель можно до 10 раз, без образования повреждений;
• легкость прокладки. В домашней проводке можно самостоятельно проложить такой кабель.

Основной минус этого кабеля в том, что он имеет высокую цену. Но это обусловлено дорогими материалами и функциями изделия. Медный кабель не горит, не распространяет вредный дым и огонь по проводке.

Медные жилы

Морозостойкий кабель для электроинструмента

Морозостойкий кабель для подключения инструментов в холодное время года, например, той же болгарки, должен соответствовать определенным условиям. К ним относится высокая гибкость, способность выдерживать низкую температуру. Для этих целей лучше всего подойдут кабели КГ-ХЛ, КГН-ХЛ и прочие марки в резиновой изоляции. Они позволяют использовать электроинструмент на улице не боясь того, что изоляция провода задубеет и полопается.

Для любого электроинструмента при работе на улице должны быть предусмотрены морозостойкие провода

Выбирая недубеющий, морозостойкий кабель отнеситесь к покупке со всей серьезностью. Выход из строя провода из-за низкой температур ведет за собой не только прекращение подачи электроэнергии, но создание пожароопасной ситуации.

Правила выбора кабелей для электропроводки в доме

Существует ряд правил, по которым можно выбрать кабель для прокладки в доме. Ниже описаны основные критерии выбора силового провода.

Расчёт сечения кабеля

Сечение провода для домашней проводки имеет устойчивые стандарты. Их параметры выбираются с направлением на силу тока, метод прокладки, материал, из которого изготовлено изделие. Ведь при использовании провода при критических температурах, жилы способны нагреваться до 70 градусов.

Для расчета сечения можно воспользоваться формулой Р/V.

• Р — общая мощность бытовых приборов в доме;
• V — напряжение в сети.

Мощность провода

Правильно подобрать кабель можно по мощности. Для этого необходимо составить список всех необходимых бытовых приборов в доме и посчитать сколько они потребляют энергии в общем и по отдельности. Далее суммировать полученные показатели и проверить таблицу мощностей:

По токовой нагрузке

Показатель электрического тока указывается символом «А» и измеряется в Амперах.

При покупке кабеля нужно помнить, чем больше сечение изделия, тем оно лучше.

Расчет по длине

Перед выбором кабеля нужно помнить о том, что при работе он будет нагреваться. Чем короче провод, тем сильнее он будет греться. Поэтому нужно подбирать более длинные кабели, чтобы исключить возможность короткого замыкания.

Алюминиевый провод

Кабель имеет свои плюсы:

• легкость, такой провод удобен при монтаже;
• устойчивость к коррозии;
• низкая стоимость.

Не смотря на эти преимущества, уже мало кто приобретает алюминиевые провода. Они не имеют высокого уровня безопасности. В таком изделии низкая проводимость тока, поэтому приборы могут быстрее выходить из строя. Алюминиевые сплавы быстрее окисляются, особенно если соприкасаются с другими металлами. Поэтому необходимо обязательно использовать клеммники.

Медный провод

Преимущества медного состава:

• высокая степень проводимости (даже если провод окислился, он не потеряет свои способности);
• долгий срок эксплуатации от 45 до 50 лет;
• повышенная прочность, сгибать кабель можно до 10 раз, без образования повреждений;
• легкость прокладки. В домашней проводке можно самостоятельно проложить такой кабель.

Основной минус этого кабеля в том, что он имеет высокую цену. Но это обусловлено дорогими материалами и функциями изделия. Медный кабель не горит, не распространяет вредный дым и огонь по проводке.

Особые случаи обустройства освещения

Отдельно стоит рассмотреть отдельные варианты обустройства освещения внеквартирных объектов. Они имеют свою специфику.

Ванна и баня

Помещения для мытья характеризуются повышенной влажностью, поэтому в них запрещена прокладка электрических линий в металлических трубах и рукавах из-за их склонности к коррозии. Парные помещения бань и саун кроме того имеют повышенную температуру, и выполнение электропроводки в них допускается лишь термостойкими кабелями и проводами:

• РКГМ;
• ПРКА;
• ПРКС;
• ПМТК.

Термостойкий провод РКГМ в резиновой изоляции.

Также можно применить OLFLEX HEAT 205 зарубежного производства, но он дороже.

Уличное освещение

Особенность уличного освещения в том, что фонарь (фонари) могут находиться на значительном расстоянии от распределительного щита и выключателя. Поэтому после выбора типоразмера надо сделать дополнительную проверку. Надо убедиться, что при расчетной нагрузке напряжение в самой дальней точке не будет ниже номинального более чем на 5%. Проще всего сделать расчет потерь напряжения посредством онлайн-калькуляторов, которые можно найти в интернете. Если выбранный провод для света не удовлетворяет данному условию, надо применять продукцию с большей пропускной способностью.

Освещение крыльца, беседки или балкона

В данном случае большое значение имеет эстетическая составляющая. Это значит, что любой домовладелец для организации подсветки выберет скрытую проводку, за исключением, может быть, дизайна в стиле ретро. Это не запрещено правилами, но надо помнить, что это может потребовать увеличенного сечения проводов, о чем напомнит все та же таблица 1.3.4 ПУЭ. А если беседка стоит далеко от распределительного щита, надо не забыть проверить линию на потери напряжения.

Декоративная подсветка балкона.

Выбор проводниковой продукции для освещения – ответственное дело. Несоблюдение простых правил может доставить немало хлопот в будущем. Чтобы их избежать, надо всего лишь изучить несложные условия выбора.

Похожие записи:

Оформление детских садов, страница 6 Геотекстиль: сферы его применения и характеристики Шкаф в прихожую: обзор популярных моделей из каталога мебели 2021 года! Наружное утепление дома минеральной ватой под сайдинг: выбор материала и этапы работ Можно ли подложкой выровнять пол под ламинат Как делают многоуровневые натяжные потолки: пошаговая инструкция
