Как заварить чугунный блок двигателя?

Особенности материала

Чугун — это сплав углерода с железом, где содержание углерода 2,14%. Что отрицательно сказывается на качественном соединении.

Процесс трудоемок ввиду:

• образования трещин и пор;
• при обработке появлению каленых структур и быстрому затуплению инструмента;
• тонкий материал рассыпается от перегрева.

По составу чугун подразделяется на серые и белые:

1. Белые не свариваются ввиду хрупкости и твердости. Подаются шлифовке;
2. Серые (высокопрочный, ковкий) легко обрабатываются и ограниченно свариваются.

Технология сварки чугуна электродами

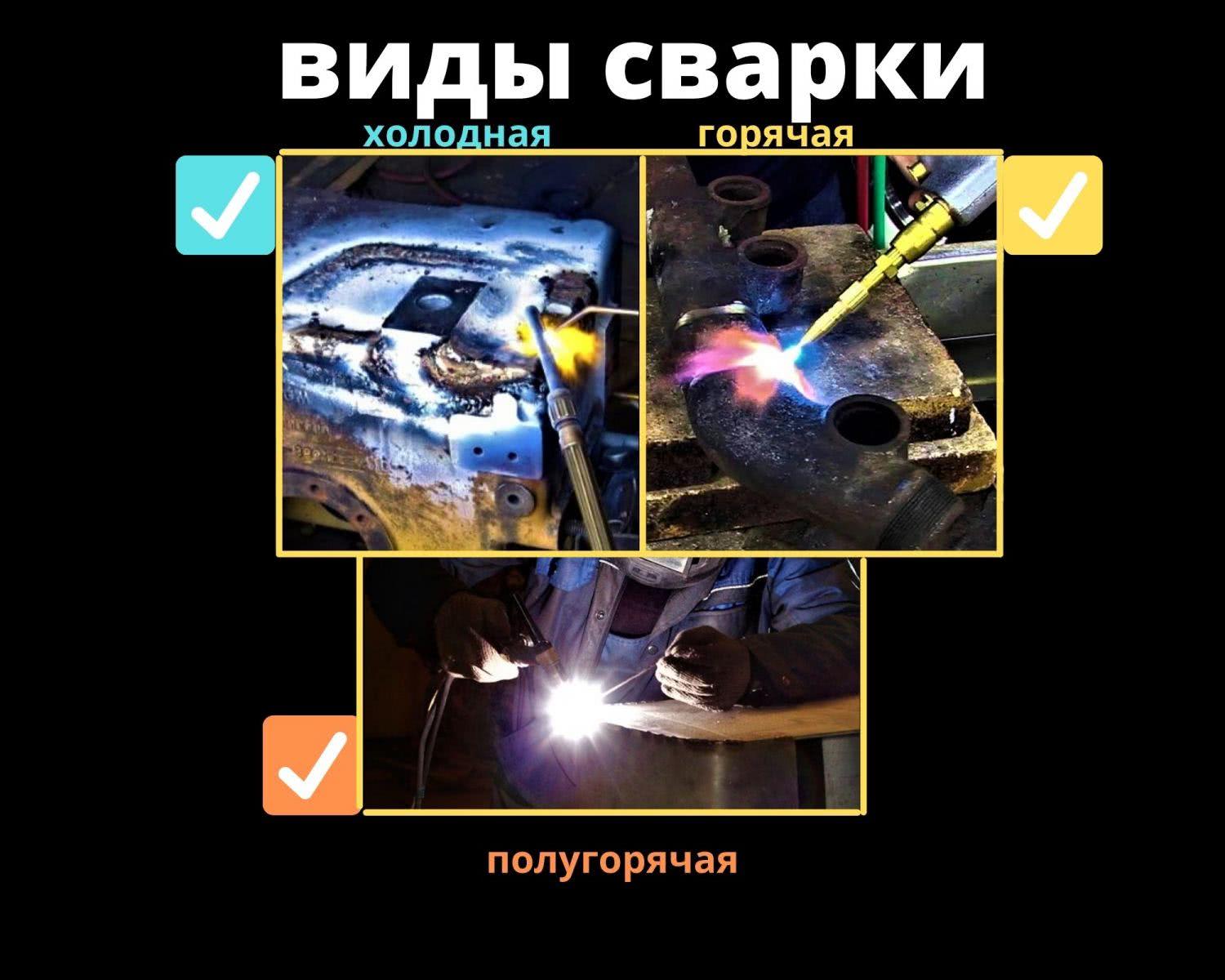

Существует 2 способа сварки чугуна — горячая и холодная.

К горячей относится и полугорячая .

При горячем соединении деталь нагревают до температуры 600-700°С, выполняют сварку и медленно охлаждают чугунное изделие в печи. При полугорячем соединении поддерживают температуру 300-400°С.

Разделка кромок

Сварка чугуна электродом в домашних условиях нуждается в разделке фасок. Обезжиривать и зачищать детали не требуется.

Снятие фасок выполняется:

Нюанс : острые кромки не допускаются. Остроту снимают подходящим инструментом.

Как правильно сварить чугунные детали на холодную

При соединении не перегревайте околошовную зону (не более 80°С). Делайте частые перерывы между проходами. Используйте многопроходную сварку.

1. сначала выполните наплавку по краям фасок;
2. затем постепенное заполнение шва;
3. после каждого прохода делайте проковку валика по горячему.

Валики выполняйте длиной 40 мм, вразброс для снижения нагрева детали.

Как заварить чугун электросваркой в домашних условиях. Что понадобится:

• источник тока (инвертор);
• электроды 3 мм;
• щетка для зачистки шва;
• молоток для проковки и удаления шлака;
• шарошка или фреза для разделки фасок;
• щиток и перчатки.

1. сначала разделка кромок и притупление острых углов;
2. затем наплавка по краям фасок;
3. далее постепенное заполнение шва.

После заполнения сварочного шва, переверните деталь и разделайте кромки с обратной стороны. Выполните сварку, как описано выше. Соблюдая температурный режим и делая проковку каждого валика. По окончанию процесса, по желанию отшлифуйте наплавленную поверхность.

Видео:

https://youtube.com/watch?v=VDjUXHAjOO8

Марки электродов для сварки чугуна

В этой статье, вы можете познакомится с заводскими электродами и самодельными для соединения разных видов чугуна.

Таблица ниже, поможет выставить ток на аппарате для разных диаметров марок электродов:

Значение тока указаны для нижнего положения электрода. Для вертикального положения ток уменьшают на 15-20 А, кроме ЦЧ-2.

В целях экономии, домашние умельцы приноровились выполнять сварку чугуна обычным электродом с медной проволокой. Видео ниже:

https://youtube.com/watch?v=sBBya_qXN2g

Также, медная проволока поможет в сварке чугуна со сталью.

https://youtube.com/watch?v=ibckNCRarwQ

Чем резать чугун

Виды резки делятся на термические и механические. Перечень инструментов и способов:

1. Болгарка — простой и доступный способ. Минус: рез происходит по прямой.
2. Труборезы хорошо себя зарекомендовали при работе с трубами.
3. Сабельная пила.
4. Электродом.
5. Газокислородная резка — неплохой вариант. Кислородно флюсовая улучшит качество резки чугуна.
6. Мобильные установки Терморезак 2М (вес до 5 кг).
7. Кислородно-копьевая резка и плазменная.

Как видите, есть из чего выбрать! В бытовых условиях широко применяется болгарка.

Сварка чугунного блока двигателя полуавтоматом в домашних условиях

У любого автомобиля блок цилиндров литой. Основная неисправность этих двигательных деталей — это появление трещин, устранение которых осуществляется при помощи сварки. Как заварить чугунный блок автомобильного двигателя? Данная процедура достаточно сложная. При выполнении сварочных работ необходимо добиться как герметичности изделия, так и восстановления его физических характеристик.

Двигательный блок является важнейшей комплектующей любого современного автомобиля. С этим элементом связано множество рабочих процессов, от которых зависят скорость и мощность транспортного средства.

Благодаря низкой температуре плавления, для производства данного элемента используется чугун. При помощи чугуна можно отливать детали разной сложности конструкции, даже с самыми мельчайшими элементами.

Важно понимать! Сварка чугунных блоков цилиндров автомобиля — достаточно сложная работа, при выполнении которой необходимо не только достичь герметичного соединения, но и восстановить физические характеристики изделия

Сварка блоков двс

Мотор автомобиля – сложная конструкция, в которой все части взаимосвязаны. Основа двигателя отливается из металла – чугуна, алюминия, нержавеющей стали, является цельной конструкцией.

Если в ней появляются трещины или другие повреждения, это отражается на работе всего устройства. Когда выходит из строя двигатель внутреннего сгорания, владельцу авто приходится выкладывать за восстановление машины немалые деньги.

Профессиональная сварка блока двигателя позволяет быстро восстановить мотор и предотвратить дальнейшие поломки.

Сварка двигателя аргоном и последующая продажа — засоряем авторынок

Отношение русского человека к автомобильному рынку просто удивляет.

Многие продают свои автомобили, понимая, что через два дня у них случится неисправимая неполадка, придется менять дорогостоящие узлы и агрегаты.

Достаточно просто понимать, сколько злости и ненависти будет испытывать покупатель на вас, чтобы не совершать такую ошибку. Если в вашем авто треснул блок цилиндров, стоит обойти ситуацию следующим образом:

• заменить блок на подержанный, но качественный, выручить больше денег с неспешной продажи автомобиля без особых скидок и с уверенностью в высоком качестве авто;
• поменять блок цилиндров на новый и ездить на автомобиле дальше, не продавая его, наслаждаясь достаточно высоким качеством работы возрожденного силового агрегата;
• указать в объявлении о продаже, что автомобиль поврежден, есть определенные проблемы, которые можно решить за определенную сумму, от чего будет скидка;
• при встрече с потенциальным покупателем честно рассказать, что с двигателем проблема, которую нужно срочно решать, выявить готовность уступить в цене продажи;
• заварить аргоном двигатель, а затем при продаже честно признаться в этом и показать место сварки, это снимет с вас любую ответственность за дальнейшее поведение агрегата.

Часто получается выручить не более нескольких сотен долларов, утаивая от покупателя все особенности ремонта автомобиля. И эта сумма точно не стоит того, чтобы продолжать засорять автомобильный рынок не совсем подходящей техникой.

Такие решения могут оказаться губительными и для вас, если покупатель решит разобраться во всей ситуации. Впрочем, пока в России цивилизованного рынка ждать не приходится.

Предлагаем посмотреть на более или менее качественное восстановление микротрещин с помощью аргона:

Как варить чугун электросваркой. Сварка инвертором

Чугун в быту применяется повсеместно, начиная от батарей и других сантехнических элементов, заканчивая конструкциями заборов, деталями автомобилей и станочного оборудования. Трудности начинаются, когда речь заходит о сварке этого металла. Сварка чугуна электродом в домашних условиях – работа не из легких.

Если с обычными сталями можно работать без особо тщательной подготовки, то просто наварить шов на чугунную деталь, без предварительной подготовки, очень сложно. Несоблюдение основных технологий может привести к перекалке металла, а значит повышению хрупкости и другим проблемам.

Давайте разберем как заварить чугун дома, с помощью инвертора.

Причины образования трещин

Сварка чугунного блока двигателя аргоном зачастую работает с заделкой трещин. Но они же могут появиться и в процессе сваривания. Основной причиной является резкий спад температуры, или резкое ее повышение. Чтобы этого избежать, следует постепенно подогревать чугун перед сваркой, а также делать это после нее, так как в ином случае он слишком быстро остынет. Трещины могут появиться из-за активного выхода углерода из состава при нагревании. Чтобы не допустить данный процесс, используют флюс, который возмещает утраченный углерод, а также используют защитные газы, которые помешают углероду соединиться с кислородом.

Образование трещин на чугунном блоке двигателя

Также может образоваться напряжение из-за водорода, который попал в шов из атмосферы, или же может попасть туда в обмотке электрода. Здесь нужно более тщательно выбирать покрытие и защитную среду чтобы обеспечить надежную изоляцию для металла. Недостаточное количество восполнения углерода, что случается при неправильно подобранном флюсе, также может стать причиной трещин. В таком случае деформация получается из-за неравномерности внутренней структуры элементов, в которых отсутствует углерод. Они создают деформацию, которая приводит к разрыву поверхности или созданию внутренних пор и раковин.

Режимы и характеристики

Существуют разные виды и способы сварки металла. Чтобы шов получился максимально надежным, при его создании нужно руководствоваться проверенными параметрами, которые смогут гарантировать удачное проведение работ.

Технология сварки

Когда происходит сварка чугунного блока двигателя в домашних условиях или на производстве, то следует тщательно следовать всем заданным пунктам технологии.

1. Проводится зачистка поверхности до блеска. Это можно сделать при помощи щетки по металлу.
2. Необходимо обезжирить поверхность растворителями, чтобы убрать окисляющую пленку и прочие химические налеты.
3. Следует подобрать необходимый флюс и выложить его вдоль кромки сваривания, как минимум, на протяжении участка первого этапа шва.
4. Далее нужно подогреть металл газовой горелкой до требуемой температуры, в течение нескольких минут, так как делать сварку с ходу не рекомендуется.
5. Когда металл достигнет нужной температуры, то можно начинать сваривать металл. Это должно происходить небольшими участками, примерно, по 10-15 см за раз.
6. Когда шов будет закончен, нужно прогревать металл еще в течение нескольких минут, постепенно понижая температуру, чтобы избежать быстрого остывания и резкого перепада.
7. Проконтролировать качество полученных соединений. В домашней сфере это делается визуально, а в производстве имеются различные профессиональные методы внутреннего глубинного контроля.

https://youtube.com/watch?v=VirGLnih4tY

Оборудование и расходные материалы

Для получения хороших соединений из трудносвариваемых сплавов используют любые полуавтоматы. Основными критериями являются соответствие максимальной силы тока аппарата, необходимой для проплавления конкретной толщины металла. Настраиваемые параметры силы тока и скорости подачи проволоки схожи со сваркой обычной стали.

Проволоку применяют специализированную маркировок: ПП АНЧ-1, а также с номерами 2 и 3. Каждый номер предназначен для конкретного метода (холодного, полугорячего, горячего). Проволока имеет трубчатое строение и содержит внутри порошок-флюс, обеспечивающий защиту сварочной ванны от воздействия кислорода. Обогащение накладываемого металла специальными примесями содействует высокой растяжимости шва, и сопротивлению на разрыв. Благодаря проволоке АНЧ возможно не только устранять мелкие дефекты в чугуне, но и производить полноценные швы, прочно соединяющие этот специфичный металл.

Для сваривания чугуна применяют подачу газа, дополнительно защищающего сварочную ванну. В зависимости от назначения изделия и количества примесей в сплаве, можно использовать углекислый газ в чистом виде или его смесь с аргоном, где последнего будет 80%. Показатели подачи с манометра в горелку должны составлять 6-11 литров. Это оптимально защитит расплавленный металл от вытеснения углерода.

Способы сварки

В зависимости от назначения изделия используются три вида сварки чугуна полуавтоматом. Они отличаются по скорости выполнения работ и материальным затратам.

Холодный метод

Это самый простой способ быстро соединить пластины из железа с высоким содержанием углерода. Сварка выполняется сразу на материале, температура которого равна температуре окружающего воздуха. Холодный способ применяется на не ответственных стыковых соединениях, которые не будут подвергаться нагрузкам. Метод идеально подходит для наплавки истертых поверхностей и деталей механизмов из чугуна. Благодаря непрерывной подаче проволоки можно быстро вести дугу и выполнять большой объем работ за короткое время. Как можно увидеть на видео по сварке чугуна полуавтоматом, результат от холодного способа получается удовлетворительным.

Полугорячий метод

Сварочный процесс полугорячим способом отличается от предыдущего предварительным подогревом заготовок из чугуна до температуры 350 градусов. Для этого используются кузни, в которых жар от углей создает нужные условия. Такая подготовка способствует более щадящей реакции чугуна на высокую температуру электрической дуги, в результате чего образовывается меньшее количество трещин в околошовной зоне. Технология применяется на изделиях, испытывающих некоторые нагрузки при работе.

Горячий метод

Этот способ применяется там, где необходимо качественное соединение, имеющее высокие показатели сопротивления разрыву и излому. Изделие разогревается до температуры 600 градусов. Для этого используются аппараты производящие индукционные токи. Кабеля подключаются к чугунной детали, а специальный измерительный прибор сигнализирует о достигнутой температуре. После этого выполняется сварка полуавтоматом. Для минимизации трещин, изделие после сваривания оставляют в золе до полного остывания. В зависимости от толщины конструкции этот период может достигать 24 часов. Метод позволяет надежно и качественно сварить чугун, но отличается высокими временными затратами и необходимостью дополнительного оборудования.

Способы заделки трещин

Горячая сварка. Нагрев всего блока применяется при сварке, когда используется ацетилен и кислород. Сварка блока двигателя происходит при образовании электрической дуги, при этом используются электроды из чугуна или стали, покрытые специальным составом. Нагрев детали ведется медленно до температуры 6-6,5 сотни градусов, для равномерного нагрева применяется специально оборудованный кожух из стали с прослойкой асбеста.

В кожухе заблаговременно прорезаются отверстия для возможности доступа к поврежденным местам. Данный метод является наиболее дорогостоящим и трудоемким, но зато приводит к восстановлению материала, практически соответствующего своим начальным параметрам. Этот способ используется в том случае, если трещины появились в труднодоступных местах, например, при стыке стенок различной толщины. При таком способе внутренние напряжения изделия, которые возникают во время сварки, практически приближаются к нулю.

Сварка с местным нагревом. Данным способом пользуются, когда повреждения возникли на поверхности, нагрев которой не вызовет возникновения внутреннего напряжения в различных участках всего блока. Во время сварки ремонтируемая поверхность постоянно подогревается. Нагрев производят газовой горелкой до 6-7 сотен градусов.

По окончании работ готовая поверхность опять нагревается до указанной температуры и оставляется остывать. При использовании этого метода необходимы специальные знания и высокая профессиональность производящего работу, поэтому он применяется нечасто. Сварка блока двигателя без нагрева. Такой способ используется при ремонте поверхностей, отстоящих от участков, несущих какую-либо нагрузку на такую длину, когда нагрев, происходящий при сварке, и последующее охлаждение не повлияют на их прочность.

Такая сварка может производиться газовыми горелками, электродами из стали, чугуна или цветных металлов. Трещины, возникшие в охлаждающей рубашке, лучше всего заваривать таким способом, пользуясь при этом электродами из железа и меди небольших отрезков, не превышающих 5 см. Сварка блока цилиндров из чугуна – весьма трудоемкий и щепетильный процесс, который происходит в несколько этапов, при этом для такой сварки необходимы специальные знания и навыки. Блок двигателя изобилует всевозможными конструкционными каналами и посадочными отверстиями, вокруг или рядом с которыми образуются трещины.

https://youtube.com/watch?v=cEy9j8ucsdo

Как варить чугун инвертором и плавящимся электродом

Сварка чугуна с помощью инвертора и плавящегося электрода проводится чаще всего холодным методом. Важными составляющими успешного проведения работ являются: правильный выбор электрода и оптимальные режимы сваривания.

Электроды ОЗЧ-3

Исполнитель должен проводить соединение специальными электродами, содержащими никель и/или медь:

• ОЗЖН-1;
• ОЗЧ-2;
• ОЗЧ-3;
• ОЗЧ-4;
• ОЗЧ-6;
• МНЧ-2;
• ЦЧ-4.

Рекомендуемые режимы сварки для некоторых перечисленных марок:

Также следует выделить следующие технологические особенности:

• длина одного непрерывного шва не должна 30-50 мм;
• частые перерывы в сварочном процессе помогут исключить возможность перегрева, температура более 80°С недопустима;
• полярность – обратная.

Данный метод сваривания может выполняться двумя вариантами: с помощью шпилек и по слоям.

1. Шпильки оснащены резьбой, что позволяет вкручивать их в кромки свариваемого изделия. Шпильки должны быть расположены вразброс/в шахматном порядке, что исключит перегревание во время сварки. Размеры шпилек зависят от толщины рабочего изделия, при их подборе следует полагаться на следующие рекомендации:

• диаметр – 0,3-0,4 толщины изделия, но не более 12 мм.;
• глубина вкручивания – 1,5 диаметра шпильки, но не более половины толщины изделия;
• высота выступающей части шпильки – 0,75-1,2 диаметра.

После установки шпилек, можно приступать к сварке. Вокруг каждой шпильки осуществляется наплавление металла, слой за слоем. Затем исполнителю необходимо заварить пространство между шпильками, оставшееся нетронутым, выполнить один или несколько соединительных швов.

2. Многослойная сварка выполняется после разделки кромок. Не допускается присутствие острых углов. Наплавку следует производить с краев. Первый слой является основным, поэтому во время его наплавления нужно тщательно следить за режимом сварки. Каждый последующий слой, кроме первого и облицовочного, необходимо проковывать молотком, без охлаждения.

Видео

В нижеследующем ролике продемонстрирован электрод по чугуну Zeller 855, но из ролика можно увидеть, как производится сварка.

https://youtube.com/watch?v=9QnsA9aTxns

Данные сведения помогут исполнителю узнать, как варить чугун инвертором электродами по чугуну, и легко произвести работы по соединению.

Сварка обычными электродами

С целью экономии денежных средств, можно использовать вместо специальных расходников обычные (стальные). Электроды общего назначения отличаются более доступной ценой. Технология многослойной сварки обычными прутками практически ничем не отличается от рассмотренного выше способа, где применяются специальные стержни с покрытием из цветных металлов. Этапы выполнения работ аналогичны. Единственным отличием является то, что следующие после первого слои наплавляются не специальным электродом, а обычным.

Внимание! Сварка чугуна не предназначенными для этого электродами возможна, но мы не рекомендуем применять ее в сколько-нибудь ответственных соединениях! Данную информацию приводим лишь для сварки с экспериментальными целями.

Сварка чугунными электродами

Данный способ сварки может проводиться холодным и полугорячим методом. Небольшой предварительный нагрев улучшит структуру наплавленного металла.

Чугунные электроды представляют собой литые стержни с обмазкой, применяющие для исправления дефектов чугунного литья. К данному типу расходных материалов относятся следующие марки: МНЧ-1; ОЗЧ-1; ОЗБ-2М.

Сваривание осуществляется постоянным и переменным током. Величина тока определяется следующим образом: 50-60 А на 1 мм. электродного стержня.

Технология сваривания

Теперь подробно о том, как заваривать трещину своими руками. В месте повреждения выпрессовываются детали. Обнаруживают дефект после гидроиспытаний, трещина для удобства помечается густым меловым раствором. По концам высверливаются отверстия по 5 мм.

Для сварки чугунного блока понадобится:

• сварочный аппарат с регулятором силы тока или инвертор;
• 2–3 электрода, лучше приобрести универсальные Zeller 855;
• инструмент для заделки фаски;
• щетка и молоток для зачистки шва и удаления окалины.

Заваривать трещину необходимо по следующей технологии:

Место шва до блеска зачищается, обезжиривается.
С обеих сторон от кромок наносится флюс, защищающий чугун от разогрева.
Зона ремонта разогревается газовой горелкой равномерно и постепенно, направление движения – вдоль трещины.
Шов формируется небольшими участками, длиной до 15 см за проход.
Образовавшийся шов минут пять разогревают, чтобы металл остывал медленно

При резком охлаждении он станет хрупким, не выдержит рабочей нагрузки.
Окалина осторожно сбивается, соединение после визуального осмотра хорошо зачищается, особенно если место скола соприкасается с другими деталями.. Когда на блоке двигателя обнаружен дефект, не торопитесь его менять

Лучше посоветоваться со специалистами, имеет ли смысл заняться ремонтом. Сваривать трещину блока холодным метолом реально в условиях гаража. Нужны хотя бы элементарные навыки сварщика, чтобы работа была выполнена аккуратно. Некоторые СТО оказывают услуги по сварке блоков ДВС, это гораздо целесообразнее и дешевле полной замены двигателя

Когда на блоке двигателя обнаружен дефект, не торопитесь его менять. Лучше посоветоваться со специалистами, имеет ли смысл заняться ремонтом. Сваривать трещину блока холодным метолом реально в условиях гаража. Нужны хотя бы элементарные навыки сварщика, чтобы работа была выполнена аккуратно. Некоторые СТО оказывают услуги по сварке блоков ДВС, это гораздо целесообразнее и дешевле полной замены двигателя.

Потребность в сварке блока цилиндров возникает при появлению на нем трещин. Большое количество блоков изготавливается литьем чугуна. Чугун достаточно прочный и твердый материал, хорошо поддается литью и имеет низкую температуру плавления по сравнению со сталями. Отрицательной стороной материала является хрупкость и низкая вязкость. В связи с этим наиболее часто встречающейся неисправностью блоков является появление трещин.

Рис. 1. Блок цилиндров

Выполняем сварку чугунного блока двигателя

Geely Emgrand EC7 FE-1 Эмгранд сила Logbook Перепрошивка ЭБУ двигателя

У любого автомобиля блок цилиндров литой. Основная неисправность этих двигательных деталей — это появление трещин, устранение которых осуществляется при помощи сварки. Как заварить чугунный блок автомобильного двигателя? Данная процедура достаточно сложная. При выполнении сварочных работ необходимо добиться как герметичности изделия, так и восстановления его физических характеристик.

Двигательный блок является важнейшей комплектующей любого современного автомобиля. С этим элементом связано множество рабочих процессов, от которых зависят скорость и мощность транспортного средства. Благодаря низкой температуре плавления, для производства данного элемента используется чугун. При помощи чугуна можно отливать детали разной сложности конструкции, даже с самыми мельчайшими элементами.

Особенности материала, используемого для изготовления блоков цилиндров

Блоки двигателей автомобилей, как правило, отливаются из чугуна. Этот материал является сплавом железа и углерода, содержание которого составляет 2,14%. Это негативно влияет на качество соединения.

Основные трудности процесса:

• формирование пор, трещин;
• появление в процессе обработки каленых структур, используемый инструмент быстро тупится;
• в результате перегрева тонкий материал рассыпается.

Чугун может отличаться составом:

• серый чугун — ковкий высокопрочный материал, легко поддается обработке, ограниченная свариваемость;
• белый чугун — достаточно твердый и хрупкий материал, который поддается шлифовке, но не сваривается.

Особенности сварки двигательных блоков из чугуна

Методик сварки металлов существует множество, но для получения максимально надежного соединения отдельных деталей необходимо использовать проверенные технологии, способные гарантировать результативное выполнение сварочных работ.

Технология сваривания

Независимо от того, в каких условиях осуществляется сварка чугунного блока цилиндров, необходимо четко следовать следующим требованиям выполнения данного типа работ:

• Используя щетку по металлу, предварительно производят тщательную зачистку поверхности изделия (до блеска).
• Для снятия окисляющей пленки и различных химических налетов зачищенная поверхность обезжиривается специальными составами.
• Подбирается нужный флюс, выкладывается вдоль свариваемой кромки.
• На следующем этапе металл разогревается до необходимой температуры при помощи газовой горелки. На это понадобится несколько минут, но сразу начинать сваривание не рекомендуется.
• Металл можно соединять после достижения им установленной температуры. Сваривание блока цилиндров производится небольшими участками — приблизительно до 15 см за один проход.
• После создания шва металл нужно прогревать на протяжении еще нескольких минут, уменьшая температуру постепенно. Нельзя допускать быстрого охлаждения детали или резких температурных перепадов.
• Созданные сварные соединения необходимо проверить: на производстве эта процедура осуществляется специальными методами, в бытовых условиях производится визуальный осмотр.

Существует три варианта сварки трещин блоков цилиндров из чугуна:

• нагревание всего изделия;
• нагревание только отдельных его участков, на которых образовались трещины;
• холодная сварка изделия без предварительного нагревания.

Если после заваривания трещины поверхность блока цилиндров в момент работы соприкасается с прочими деталями двигателя, она подвергается дополнительной обработке. Лишний сварочный металл убирается при помощи наждачной бумаги, напильника, абразива.

Горячая сварка

Нагревание всего элемента конструкции двигателя осуществляется в процессе сварочных работ с применением кислорода, ацетилена. Соединение осуществляется посредством формирования электрической дуги стальными или чугунными электродами со специальным покрытием. Изделие медленно нагревается до 600–650 градусов, для чего применяется стальной кожух с асбестовой прокладкой. Такая методика используется для заваривания трещин на труднодоступных участках детали.

Важно! Качественно заварить чугунный блок автомобильного двигателя способен только опытный сварщик. Непрофессионально выполненные работы могут привести к основательному выходу данной детали из строя. Сергей Одинцов

Сергей Одинцов

Способы сварки ДВС

Для восстановления повреждений используют несколько технологий:

• горячей обработки;
• полугорячего воздействия;
• сварки без предварительного прогрева.

Виды сварок применяемые в ремонте.

Горячая

Под горячим процессом подразумевают сварку с предварительным прогревом заготовки газовой горелкой до +600°…+700°С. После формирования шва блок медленно охлаждают в печи, минимизируя риск отбеливания (появления твердой и хрупкой фазы) и образования газовых пор. Для выполнения работ требуется специальная оснастка, поэтому технология в бытовых условиях не применяется. Шов отличается повышенной механической прочностью (при выполнении требований). Допускается заделка повреждений в труднодоступных участках.

Полугорячая

Для массивных корпусных деталей затруднителен полноценный прогрев, поэтому их обрабатывают по технологии полугорячей сварки. Зону вокруг шва прогревают до температуры +300°…+400°С, а затем равномерно остужают. Повышенная толщина стенок и большой вес конструкции снижают риск появления новых трещин из-за термических напряжений или образования кристаллов белого чугуна. Методика рассчитана на использование специальной оснастки, в бытовых условиях не применяется.

Холодная

Для заделки повреждений используют электроды со стержнями, содержащими графит и легирующие присадки. Дополнительные элементы связывают карбиды (процесс называется сферизацией) и не допускают развития новых трещин. Встречаются электроды для холодной сварки чугуна и сплавов на базе железа, меди и никеля. Поверхность инструмента покрыта слоем флюса на основе графита, насыщающим материал углеродом.

Подготовка к сварке

Подготовительные операции должны выполняться тщательно и внимательно, так как это является одним из основополагающих принципов получения качественного соединения:

• конструкция очищается от загрязнений, мусора и пыли;
• затем следует обезжирить детали растворителем, например, ацетоном;
• при работе с тонким чугуном нужно использовать подкладки для отведения тепла;
• разделку кромок следует производить перед свариванием толстостенных изделий, для этого применяется напильник или болгарка;
• трещины необходимо засверлить по краям и разделать на всю длину; альтернативный метод – вырезать трещины, концы закруглить;
• в зависимости от выбранного метода сварки (горячий или холодный) изделие подвергается подогреву или нет. Нагрев детали может осуществляться с помощью различного оборудования: печи, газовые горелки или с помощью подручных средств: паяльная лампа.

Процесс сварки

В предыдущем пункте мы разобрали предварительную подготовку, а перед началом сваривания нужно рассмотреть основные технологичные моменты:

• Полярность подключения – обратная;
• Мощность сварочного аппарата – минимальная, для данной толщины электрода;
• Длина одного непрерывного сварочного шва не должна превышать 30 – 50 мм;
• Нужно исключить перегрев металла, за счет частых перерывов;
• Первый и последний слой многослойных проковываются молотком с минимальным усилием.

Определиться с режимом сварки поможет приведенная ниже таблица:

Основные предварительные моменты мы рассмотрели, остался основной вопрос: «Как варить чугун электросваркой?». Здесь есть два способа: по шпилькам или послойно. Давайте разберем отдельно каждый из вариантов.

Сварка чугуна инвертором по шпилькам

После установки шпилек можно начинать наваривать шов. Вокруг каждой шпильки слой за слоем кладется металл, который и формирует заплатку. Не допустить нагрева свыше 80 градусов можно если выполнять работу в шахматном порядке или поочередно в противоположных концах. Завершающим моментом при таким виде сварки является соединительный шов, который соединяет наваренный металл между шпильками.

Многослойная сварка

Для начала нужно убедиться в правильности создания фасок. Затем специальным электродом, с соблюдением температурного режима начинаем наплавлять первый слой. Он является основным и задаст успех дальнейшей работы. Каждый слой, еще на горячую, нужно проковывать молотком. Если есть доступ к обратной стороне детали, то после первого слоя с одной стороны следует перевернуть изделие и наплавить аналогичный шов на его обратной стороне и уже потом приступать к завершению многослойной сварки верхней, а затем нижней части.

Наплавку нужно обязательно выполнять с краев, и создавать постепенно множество слоев. Главное, не забывать проковывать каждый слой. Если не знаете как проверить температуру детали, то примените технику вразброс. Она заключается в формировании шва поочередно в разных местах соединения. Когда сварной шов будет полностью готов, поверхность наплавленная на чугун, необходимо отшлифовать.

https://youtube.com/watch?v=Xoamtv9bsXs

Если вы столкнулись с необходимостью сварить чугун и у вас есть только инвертор, то в домашних условиях можно заделать трещины или наложить заплатки на ненесущие элементы конструкции. Практически все необходимое у вас уже будет, это маска, защитные рукавицы и одежда. Придется докупить только специальные чугунные электроды, или сделать их самостоятельно. В этой статье описано два способа, как сварить чугун дома. Какой из них вам больше подходит – решайте сами. Но запомните – когда возникает потребность восстановить изделие предполагающее сильные нагрузки, то лучше обратиться к профессионалам.

Клей вместо сварки ч. 6

(публикуется в сокращении)

АЛЕКСАНДР ХРУЛЕВ, кандидат технических наук

«Упустил масло» — так описал свой случай один из водителей. Упустил — значит, не проверил вовремя. И мотор остался без масла. Последствия понятны: «застучал» шатунный вкладыш. Кончилось тем, что шатун оборвался и, попав между коленвалом и стенкой блока, пробил в блоке цилиндров хорошую дыру.

Такой блок, конечно, надо менять. Но он стоит денег, и немалых. Так что варианты хоть и есть, но реальный выход из положения они обеспечивают далеко не всегда.

А если все-таки блок не менять? Попробовать его отремонтировать? Что ж, дело хорошее, только непростое, требующее знаний и некоторого опыта.

Варить или не варить?

Принципиально можно отремонтировать блок цилиндров с любыми повреждениями. Весь вопрос в том, насколько это экономически оправданно.

Конечно же, прежде чем начинать исправление таких сложных повреждений, как пробоины, необходимо наметить технологию ремонта. Самый важный вопрос — каким способом заделывать пробоину. От этого зависит и трудоемкость работы, и потребность в специальном оборудовании и инструменте, и в конечном счете — надежность двигателя после ремонта.

Традиционным способом ремонта пробоин в блоке цилиндров считается сварка. Однако просто взять и заварить пробоину трудно. Локальный нагрев в зоне сварочного шва всегда приводит к возникновению больших напряжений при остывании блока. А это опасно — могут образоваться трещины. Но даже если обойдется без трещин, сильный нагрев все равно даром не пройдет, и после остывания блок может оказаться деформированным.

Похожие записи:

Направляющая для дрели или шуруповерта своими руками Как установить экран для ванной: пошаговая инструкция по установке Замена дверных замков москва Рейтинг самых мощных антенн для цифрового тв Линолеум на кухню: какой лучше выбрать и как он выглядит на фото в интерьере? Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления
