Способы удаления припоя
Существует несколько способов, как убрать лишний припой с микросхемы. Среди них числятся такие как:
- Демонтаж;
- Оловоотсасыватель;
- Лента для снятия припоя;
- Специальный аппарат для удаления;
- Паяльная станция;
- Термостол;
- Сжатый воздух.
Далее пойдет более конкретно о тех способах, которые помогают снять припой с платы:
Демонтаж. Относится к грубым способам, так как не всегда помогает сохранить плату в целостности после снятия. Здесь используется метод механического устранения при помощи такого инструмента, как специальный пинцет или небольшой молоток. Это подходит только для достаточно больших капель материала. Здесь не имеет большого значения, какая температура плавления припоя, так как не используется термическая обработка.
Оловоотсасыватель. Это один из наиболее распространенных способов, как удалить лишний припой с платы без оплетки. Он применяется для выборочного удаления материала. Припой удаляется через выборочные отверстия. Существуют как относительно небольшие отсасывыватели, которые стоят недорого, но малоэффективны в работе, так и более серьезные модели.
Медная лента для удаления припоя. Она выполняется в виде оплетки, которая накладывается поверх лишних капель, после чего нагревается паяльником, благодаря чему мягкоплавкий металл впитывается в поры оплетки тугоплавкой меди. Это наиболее эффективный и часто применяемый способ. Лента для удаления припоя выпускается в различных размерах.
https://youtube.com/watch?v=QvCUKVb3DwM
Аппарат для удаления. Этот агрегат будет полезен для тех, кто часто занимается пайкой плат. Это инструмент, который похож на паяльник, но внутри у него имеется отверстие для жала. Жало подсоединено к насосу, так что достаточно приложить его к лишним частицам металла и разогреть, после чего они будут всасываться внутрь.
Паяльная станция. Это устройство со специальным феном, которое хорошо подходит для выпайки нескольких плат одновременно. Но такой способ поможет убрать весь напаянный металл, так что для тонкой работы устройство не пригодно.
Термостол. Это еще один способ, как убрать припой с контактов вместе с контактами, если неправильно пользоваться. Но если использовать нагрев на должной температуре, чтобы мелкие частицы расплавлялись быстрее, чем напаянные контакты, то вполне возможно избавиться только от лишних элементов.
Сжатый воздух. Это один из тех способов, которые не используют экстремальное термическое воздействие, но требуют достаточно тонкого мастерства. Для начала припой разогревается до определенной температуры при помощи обыкновенного паяльника, а потом с помощью сжатого воздуха из баллончика или компрессора просто сдувается с поверхности. Это грубый метод, который требует четкого выполнения техники безопасности.
Что такое компаунд и как его удалить с платы
Компаунд — это смола, которая позволяет увеличить прочность платы и уменьшить температуру работы микросхем. Также спасает плату при попадании влаги
Если нужно перепаять микросхему, компаунд придется удалить. Его наносят по разному. Производители могут нанести по краям контактов с SMD деталями. А могут и залить полностью.
Чем удалить смолу с платы
Можно удалить механически. Для этого нагреваем плату феном до 150 °C и зубочисткой или металлическим пинцетом снимаем кусочки компаунда с платы. Не всегда получается так сделать.
Еще можно попробовать химические растворители. Обычно продаются в магазине запчастей для мобильных телефонов.
А чтобы выпаять микросхему, у которой под контактами компаунд, нужен режущий пинцет. Процедура пайки аналогично обычной, но в этот раз нужно срезать компаунд.
https://youtube.com/watch?v=P1gPP3Kh3DM
Почему припой не ложится на керамический паяльник?
Пайка нержавейки — это довольно трудоемкий процесс, но вместе с тем больших сложностей здесь нет. Более того, эти сплавы могут создавать прочные соединения с остальными металлами, исключение составляют только магниевые и алюминиевые сплавы
Но нужно обратить внимание на то, что некоторые никелированные сплавы при нагреве до температуры градусов. Могут образовывать карбиды, их уровень выделения зависит от продолжительности пайки, поэтому время процедуры нужно сокращать
Образующиеся карбиды значительно снижают коррозийную устойчивость нержавеющей стали.
Войти или зарегистрироваться. Поиск сообщений Новые сообщения Последняя активность Помощь.
Способы демонтажа
В некоторых случаях для демонтажа допускается использовать паяльный фен, который, нагревая большую площадь, расплавляет припой на всех контактах. Но пользоваться феном бывает неудобно при тесном монтаже. Существует возможность разогреть припой на ножках соседних компонентов.
Идеальным будет демонтаж, при котором контактные площадки останутся чистыми и облуженными. Иногда применяют механические и химические способы.
Для аккуратного снятия припоя с платы лучше воспользоваться паяльником. При этом возможно несколько вариантов:
- снять припой непосредственно на жало паяльника;
- воспользоваться оловоотсосом, чтобы удалить лишний припой;
- снять при помощи оплетки.
Механически удалить припой можно при помощи напильника, надфиля. Такой способ быстрый, но грубый. При использовании химического способа происходит растворение припоя агрессивными материалами, например, какими-либо растворами кислот.
Иногда для очистки платы применяют сжатый воздух, которым сдувают лишний материал. Но этот способ используется редко, так как он груб и даже довольно травматичен.
Оловоотсос для выпаивания радиодеталей
Пользуются оловоотсосом так: взводят пружину, подносят наконечник к прогреваемому паяльником контакту и нажатием кнопки спуска пружины, за счет создавшегося вакуума втягивают расплавленный припой внутрь оловоотсоса. Я пользуюсь таким как на фото, если оловоотсос перестает втягивать припой, нужно разобрать и почистить резиновое кольцо на поршне. Эти способы (оплеткой и оловоотсосом) имеют преимущества перед прогреванием места пайки паяльным феном в том, например при выпайке пластмассовых разъемов для дальнейшего использования нет риска, что они поплавятся. Также игла от шприца годится для устранения замыканий между «слипшимися” соседними ножками микросхем. В таком случае прогреваем место пайки паяльником и проводим иглой между ножками микросхемы с целью разъединить их, чтоб между ними не было контакта. Обзор подготовил AKV.
Выпаивание микросхем с платы – задача нетривиальная, вне зависимости от типа контроллера. Отпаиваешь одну ножку, но пока занимаешься другой, она застывает. Можно отгибать ножки после отпаивания, но снова встает проблема отлома контактов. Возникает вопрос, как выпаять микросхему из платы паяльником? Ответ достаточно прост: использовать знания физики и подручные предметы. Существует ряд вариантов аккуратного снятия микрочипов с платы. Но сначала немного теории.
Шаг 5: Найдите любой ненужный кусок метала, чтобы использовать его как паяльник
При пайке на печатной плате, вы не можете нагреть её напрямую открытым пламенем. Поэтому вам нужно использовать что-то в качестве паяльника. Вы можете найти для этого подходящий кусок металла.
Сталь — хороший материал для этих целей. Она сильна, хорошо сохраняет тепло и очень распространена. Таким образом, вы можете довольно легко найти сталь практически повсюду. Медь тоже подойдёт, но она остывает намного быстрее, чем сталь. Поэтому, если вы используете медь, вам нужно будет работать быстро.
Вот несколько примеров того, что может подойти:
- стальная проволока (не менее 14 калибра)
- гвозди
- отвертка
- болты
- биты для мультитула
- арматура
Чем толще объект, тем больше тепла потребуется для его нагрева до соответствующей температуры. Поэтому для небольших источников тепла, таких как свечи и зажигалки, используйте более тонкие паяльники. Для более крупных источников тепла, вы можете использовать большие паяльники.
Пайка посуды или емкостей
Очень часть возникает необходимость в проведении паки посуды и других емкостей. Без подходящего паяльника провести работу можно только в случае, если отверстие имеет диаметр 6 мм. Среди особенностей проводимой процедуры отметим следующие моменты:
- В качестве припоя применяется ПОС60. Этот сплав характеризуется более привлекательными эксплуатационными характеристиками, создаваемая заплатка может выдерживать существенное механическое воздействие.
- Участок вокруг места дефекта зачищается. Рекомендуется создать поверхность, которая напоминает воронку.
- Обработка проводится при применении соляной кислоты. Она способна удалить все загрязнения с обрабатываемой поверхности.
- С обратной стороны рекомендуется разместить пластину, которая не даст вытекать припою. После застывания сплава пластина убирается.
Припой ПОС-60 1мм
Как и ранее, припой следует сделать стружкой, которая заполняет отверстие. После этого на проблемный участок нагревается при помощи лампы или другого источника тепла.
2 место — чистка водой

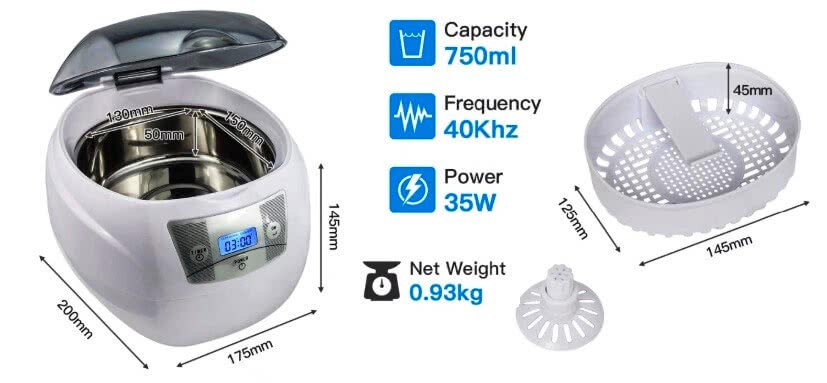

Как ни странно, но электронные платы часто чистят водой. Например, после пайки или для очистки от остатков жидкости (чай, кофе, сок, морская вода) плату смартфона часто помещают в с дистиллированной водой. За несколько минут кавитация помогает вытащить из под BGA чипов даже самый застарелый налет и растворить его в воде.
После очистки водой, обязательно нужно промыть плату спиртом. Спирт вытягивает воду из труднодоступных мест и обезопасит металлические контакты от коррозии.
Способы очистки водой
- влажной х/б салфеткой — хорошо удаляется старая пыль и мусор;
- струей воды или крана можно промывать радиаторы от пыли — это лучше, чем тереть на сухую.
- в — популярный у мастеров способ очистки плат от остатков сока или морской воды. После процедуры промыть спиртом или растворителем.
Применение флюса
Чтобы припой и материал проводов вступили во взаимодействие друг с другом, и соединение получилось качественным, провода необходимо очистить от оксидной пленки и только после этого паять их. Для очистки можно использовать наждачную бумагу, а для последующей обработки взять специальное вещество – флюс.
Флюс не только очистит медные провода, но и создаст тонкую защитную пленку, препятствующую окислению материала.
Допускается применять как твердый флюс – сосновую канифоль, так и жидкий – различные виды паяльных кислот или самодельный состав.
Иногда, чтобы правильно и крепко припаять медные провода друг к другу или к какому-либо металлическому предмету, пользуются только жидким флюсом. Приготовить его можно, растворив обычную сосновую канифоль в этиловом спирте. Паяльную кислоту готовят самостоятельно, растворив гранулы цинка в соляной кислоте в пропорции 412 грамм цинка на 1 литр кислоты. Но лучше все-таки купить готовый флюс, соответствующий всем стандартам качества, поскольку принесение кислотных составов для медных проводов нежелательно.
Снятие на жало и с помощью оловоотсоса
Чтобы снять припой на жало паяльника, необходимо тщательно очистить его и покрыть флюсом. Тогда, при расплавлении припоя на контактных площадках, последний налипнет на жало, и площадка очистится.
Такой способ не очень удобен тем, что за один раз позволяет собрать лишь небольшое количество материала, а потом жало снова придется чистить.
Оловоотсос – инструмент, конструктивно состоящий из трубки с подпружиненным поршнем. С одного конца трубки находится всасывающее устройство. Перед началом работы поршень вдавливается в трубку и фиксируется при помощи кнопки.
Чтобы снять припой с контактов, необходимо его разогреть паяльником и приблизив всасывающее устройство оловоотсоса, освободить поршень, нажав на кнопку.
Поршень, двигаясь под действием пружины, создаст разрежение в трубке, которое затянет внутрь ее расплавленный припой. Чтобы извлечь собранное олово, достаточно разобрать корпус оловоотсоса.
Из чего состоит и какой бывает
Оплетка состоит из прутка тонких медных проводков, которые легко забирают на себя разбавленный припой с флюсом при нагреве.
Грубо говоря, это просто обычный многожильный провод без изоляции.
Оплетки выпускаются разного диаметра. Чем больше детали — тем больше диаметр оплетки понадобится и наоборот.
А некоторые производители добавляют в оплетку флюс, чтобы не было необходимости добавлять его, когда надо убрать лишний припой. Это очень удобно и практично.
Чем её заменить
Как уже было сказано выше, оплетка – это просто пруток тонких медных проволок. И ее можно заменить обычным многожильным проводом. Но многожильные провода, как правило, не состоят из таких медных проводков, которые используются в оплетке. Многожильные провода – не самая лучшая замена оплетке.
Чем меньше провод – тем проще его залудить. И именно поэтому в оплетках используются прутки, состоящие из тонких медных проволок. Они намного лучше забирают припой, чем обычные провода.
Лучшая замена оплетке – это медные экраны от коаксиальных кабелей. Эти экраны состоят из тонких проводков, которые легко забирают на себя припой.
Как использовать
Для использования оплетки при снятии припоя понадобится паяльник и флакон с жидким флюсом.
Если жидкого флюса нет, берут любой другой, но работать будет некомфортно. Можно приготовить жидкий флюс самостоятельно, если заранее растворить кусочки сосновой канифоли в спирте или кусочки цинка в соляной кислоте.
Лучше всего подойдет медная оплетка для снятия припойного сплава. Отрезок оплетки необходимо покрыть флюсом. Сделать это можно кисточкой, но лучше, чтобы вся поверхность, на которую будет собираться припой, была покрыта, а для кисточки останутся недоступными части проводков внутри оплетки.
Эффективнее будет нанести флюс при помощи погружения в него конца оплетки. Для этого лучше использовать устойчивый сосуд с достаточно широким горлом.
После смачивания оплетки флюсом, ее прикладывают к месту, с которого необходимо снять припой, и нагревают паяльником. Нагревшаяся оплетка передает тепло на припой, и тот, расплавляясь, прилипает к оплетке, оставляя контакты чистыми.
Когда соберется достаточное количество, препятствующее дальнейшему сбору, конец оплетки обрезают и используют следующий участок.
После очистки одного из контактов, действия повторяют с каждым последующим до полной очистки или до освобождения компонента из платы. В результате качественной очистки монтажные отверстия получаются ровные, а контактные площадки остаются чистыми и облуженными.
https://youtube.com/watch?v=6hsG8c-3JPI
Способы удаления припоя
В некоторых случаях для демонтажа допускается использовать паяльный фен, который, нагревая большую площадь, расплавляет припой на всех контактах. Но пользоваться феном бывает неудобно при тесном монтаже. Существует возможность разогреть припой на ножках соседних компонентов.
Идеальным будет демонтаж, при котором контактные площадки останутся чистыми и облуженными. Иногда применяют механические и химические способы.
Для аккуратного снятия припоя с платы лучше воспользоваться паяльником. При этом возможно несколько вариантов:
- снять припой непосредственно на жало паяльника;
- воспользоваться оловоотсосом, чтобы удалить лишний припой;
- снять при помощи оплетки.
Иногда для очистки платы применяют сжатый воздух, которым сдувают лишний материал. Но этот способ используется редко, так как он груб и даже довольно травматичен.
Существует несколько способов, как убрать лишний припой с микросхемы. Среди них числятся такие как:
- Демонтаж;
- Оловоотсасыватель;
- Лента для снятия припоя;
- Специальный аппарат для удаления;
- Паяльная станция;
- Термостол;
- Сжатый воздух.
Демонтаж. Относится к грубым способам, так как не всегда помогает сохранить плату в целостности после снятия. Здесь используется метод механического устранения при помощи такого инструмента, как специальный пинцет или небольшой молоток. Это подходит только для достаточно больших капель материала. Здесь не имеет большого значения, какая температура плавления припоя, так как не используется термическая обработка.
Оловоотсасыватель. Это один из наиболее распространенных способов, как удалить лишний припой с платы без оплетки. Он применяется для выборочного удаления материала. Припой удаляется через выборочные отверстия. Существуют как относительно небольшие отсасывыватели, которые стоят недорого, но малоэффективны в работе, так и более серьезные модели.
Оловоотсасыватель для удаления лишнего припоя с платы
Медная лента для удаления припоя. Она выполняется в виде оплетки, которая накладывается поверх лишних капель, после чего нагревается паяльником, благодаря чему мягкоплавкий металл впитывается в поры оплетки тугоплавкой меди. Это наиболее эффективный и часто применяемый способ. Лента для удаления припоя выпускается в различных размерах.
Как правильно пользоваться оплеткой
Оплетку проще всего использовать с массивными жалами паяльника, например, с топориком или мини волной.
Попробуем удалить припой с нескольких массивных контактов.
Добавляем немного флюса. Без флюса не будет поверхностного натяжения, и припой будет плохо собираться в одну точку. К тому же, сама оплетка имеет небольшие окислы, которые под силу удалить только флюсу.
Пастообразный флюс равномерно распределяется и по жалу паяльника и по медным проволокам оплетки.
Теперь прислоняем оплетку к контактам с небольшим запасом. Перемешиваем ее с флюсом, и прислоняем ее при помощи паяльника. Температура паяльника не выше 300 ℃.
Оплетка забирает на себя припой и теряет свои свойства, поэтому постепенно сдвигаем ее залуженную часть в другую сторону и работаем с «свежей» частью оплетки.
Важно не просто прислонять паяльник к оплетке, а еще двигать и паяльник и оплетку из стороны в сторону, чтобы припой равномерно распределился и быстрее удалился с платы
И припой постепенно удаляется с контактов.
Припой убрался не везде, и придется пройтись оплеткой с паяльником еще раз, но уже есть заметный результат. Некоторые контакты полностью свободны от припоя.
Что делать, если припой плохо убирается с платы
Бывают такие ситуации, когда припой не получается удалить из отверстия после детали. Например, вы выпаяли деталь, а припой остался и закрыл собой отверстие. И даже оплетка не помогает удалить его.
Залудите отверстие свежим припоем. То есть, просто добавьте в отверстие припой, чтобы он соединился с тем, который вы не можете удалить. Теперь снова пройдётесь оплеткой по отверстию и припой выйдет из платы.
Старый припой и новый объединятся в одну каплю и благодаря этому припой легко прилипнет к оплетке.
Из чего состоит и какой бывает
Оплетка состоит из прутка тонких медных проводков, которые легко забирают на себя разбавленный припой с флюсом при нагреве.
Грубо говоря, это просто обычный многожильный провод без изоляции.
Оплетки выпускаются разного диаметра. Чем больше детали — тем больше диаметр оплетки понадобится и наоборот.
А некоторые производители добавляют в оплетку флюс, чтобы не было необходимости добавлять его, когда надо убрать лишний припой. Это очень удобно и практично.
Чем её заменить
Как уже было сказано выше, оплетка – это просто пруток тонких медных проволок. И ее можно заменить обычным многожильным проводом. Но многожильные провода, как правило, не состоят из таких медных проводков, которые используются в оплетке. Многожильные провода – не самая лучшая замена оплетке.
Чем меньше провод – тем проще его залудить. И именно поэтому в оплетках используются прутки, состоящие из тонких медных проволок. Они намного лучше забирают припой, чем обычные провода.
Лучшая замена оплетке – это медные экраны от коаксиальных кабелей. Эти экраны состоят из тонких проводков, которые легко забирают на себя припой.
Паяльный флюс
Для того чтобы пайка была качественной, припой должен прочно сцепиться со спаиваемой деталью, смочить ее. Но при нагревании практически любой металл интенсивно окисляется и абсолютно не смачивается припоем. Даже если вам удастся что-то изобразить при помощи паяльника и одного припоя, такая пайка, называемая среди специалистов «холодной», не обеспечит ни хорошего контакта, ни механической прочности. Образцом холодной пайки можно считать фото, которое на очень многих информационных ресурсах почему-то является примером исключительно качественной и правильной работы:
Припой абсолютно не сцепился с медью проводов – эту спайку можно разобрать голыми руками
Чтобы обеспечить надежное сцепление припоя со спаиваемым металлом, используют те или иные флюсы. По методу воздействия они делятся на две категории:
- пассивные;
- активные.
Пассивные флюсы, как видно из их названия, не взаимодействуют со спаиваемыми деталями. Их основное назначение – обеспечение хорошей растекаемости припоя и предотвращение образования оксидной пленки при нагревании спаиваемых деталей. Пассивные флюсы просты в использовании, доступны, безопасны для человека, не электропроводны и полностью нейтральны (не требуют отмывки после пайки). К недостаткам флюсов этого типа можно отнести неэффективность использования на окисленных деталях.
Всем известная канифоль является самым распространенным пассивным флюсом.
Активные флюсы не только улучшают растекаемость припоя и предотвращают образование оксидной пленки, но и способны эту пленку разрушать. Ввиду этого кислотные или щелочные флюсы нашли широкое применение для пайки сильно окисленных или мгновенно окисляющихся на воздухе металлов. Существуют даже вещества, снимающие при прогреве паяльником лак с эмалированного провода. Из недостатков этого типа флюсов можно отметить высокие коррозийные и электропроводящие свойства (флюс после пайки нужно обязательно смывать), опасность для человека.
Флюсы, выпускаемые промышленностью на основе кислот.
Какой флюс лучше использовать для пайки проводов? Если вы собираетесь работать с медью, то идеальным вариантом будет канифоль или раствор канифоли в спирте. Даже если провода старые, но их несложно зачистить до блеска, то все же лучше пользоваться канифолью. Она хороший диэлектрик и абсолютно не взаимодействует с металлом на химическом уровне.
Активный же флюс вам понадобится в том случае, если провода сильно окислились или выполнены из сплавов, плохо поддающихся пайке – никеля, стали, алюминия и пр. Хотя никто не запрещает пользоваться этими составами и для работы с обычной медью. Единственно, если не хотите, чтобы соединение развалилось через месяц-другой, не забудьте после работы тщательно промыть место пайки спиртом или бензином. Ну и, конечно, сразу же вымойте руки с мылом – кислота есть кислота, даже если она паяльная.
https://youtube.com/watch?v=9aw5TLot96k
Плетеная медная лента
Наиболее эффективным способом удаления припоя с плат является тот, при котором используется оплетка, то есть плетеная из медных проводов лента. Ее можно изготовить самостоятельно, сняв с экранированного провода и порезав на отрезки нужной длины, а можно приобрести в магазине.
В продаже имеется множество вариантов этого приспособления.
В большинстве случаев оплетка, покрытая флюсом, смотана в моток на пластиковой бобине. Иногда такая бобина заключена в пластмассовый корпус со специальным отводом для более удобного использования оплетки.
Изделие может обозначаться по-разному – нить для снятия припоя, паяльная лента, оплетка для выпайки. В любом названии это, как правило, один и тот же материал, позволяющий быстро и эффективно снять припой с платы.
Основные причины
Наиболее распространенным видом припоя является оловянно-свинцовый. Температура плавления такого сплава составляет около 270 градусов Цельсия. Если паяльник разогревается до 300 градусов, этого вполне должно хватать для работы, но если жало перегревается, и его температура значительно превосходит точку плавления припоя, то на поверхности остается нагар от расходных материалов. Он не только портит внешний вид инструмента, но и мешает дальнейшей работе.
Жала паяльников чаще всего делают из меди. При сильном перегреве этот металл больше подвержен окислению, что приводит к появлению на его поверхности пленки окислов. Тонкий слой оксида меди может быть незаметен глазу, но именно из-за его присутствия к жалу паяльника не липнет припой. Если рассматривать непосредственные причины, которые приводят к тому, что расплавленный припой не остается на жале, а просто стекает с него, то их всего три:
- загрязнение поверхности жала, которое происходит от нагара и по другим причинам;
- образования окисла, что даже при визуально чистой поверхности не дает возможности расплавленному материалу сцепиться с ней;
- высокая температура жала, которая не позволяет припою оставаться в нужном рабочем состоянии.
Способы демонтажа
В некоторых случаях для демонтажа допускается использовать паяльный фен, который, нагревая большую площадь, расплавляет припой на всех контактах. Но пользоваться феном бывает неудобно при тесном монтаже. Существует возможность разогреть припой на ножках соседних компонентов.
Идеальным будет демонтаж, при котором контактные площадки останутся чистыми и облуженными. Иногда применяют механические и химические способы.
Для аккуратного снятия припоя с платы лучше воспользоваться паяльником. При этом возможно несколько вариантов:
- снять припой непосредственно на жало паяльника;
- воспользоваться оловоотсосом, чтобы удалить лишний припой;
- снять при помощи оплетки.
Механически удалить припой можно при помощи напильника, надфиля. Такой способ быстрый, но грубый. При использовании химического способа происходит растворение припоя агрессивными материалами, например, какими-либо растворами кислот.
Иногда для очистки платы применяют сжатый воздух, которым сдувают лишний материал. Но этот способ используется редко, так как он груб и даже довольно травматичен.
Как очистить контакт при помощи одного паяльника?
Стоит отметить еще один способ, который предполагает наличие минимального количества инструментов. Для этого требуется один лишь паяльник, но он должен быть с очень острым жалом, для чего его можно предварительно наточить. Для такого могут подойти и относительно маленькие модели с небольшой мощность. Жало паяльника следует предварительно обработать флюсом для того припоя, который нужно убрать. Затем инструмент прикладывается к месту скопления лишних капель и начинают постепенно нагреваться. Капли, благодаря наличию флюса на жале, начинают налипать на него. Так можно продолжать пока имеется свободное место на жале. Затем нужно очистить жало от налипшего материала, чтобы продолжать. Существует несколько способов, как очистить паяльник от припоя. Среди них есть как специальные пасты, так и механические способы очистки наждаком, скальпелем и прочими средствами. После очистки процедуру можно повторить. Флюс на жало нужно наносить перед каждым использованием паяльника.
Источник
Когда паяльник с «вечным жалом»
Так называют инструмент с наконечником, который покрыт никелем. Как ни странно, но никелевое покрытие со временем начинает плохо держать припой и его также придётся лудить. Конечно, счищать загрязнения напильником в данном случае не нужно. Нагар снимают с подогретого паяльника влажной, сложенной в несколько слоёв, тканью.
Затем сразу же опускают наконечник в ёмкость с канифолью, куда предварительно положили припой. Канифоль расплавляют вокруг кусочка припоя, и когда тот утонет в жидком расплавленном составе, к нему прикасаются жалом паяльника. Припой мгновенно покрывает его поверхность.
Чтобы избежать лишних работ по лужению, специалисты советуют строго следить за температурой нагрева.
Ошибка №7 Чистка жала.
Через
какое-то время эксплуатации жало любого паяльника обрастает нагаром. В первую
очередь это касается работы с канифолью.
Она выгорает
и оставляет несмываемые следы. Старые советские паяльники делались с
нагревательным элементом из нихромовой проволоки и медным жалом.
После такого
“загрязнения” все элементарно обтачивалось напильником. А вот с новыми моделями
данный фокус уже не пройдет.
У них
керамический нагревательный элемент и никелированное медное жало с напылением
для лучшего прилипания олова. Если вы пройдете пару раз наждачкой или
напильником по такому жалу, то вы просто сотрете весь чудо состав.
После такой
обработки можете сразу заказывать себе новый девайс.
В связи с
этим обстоятельством, казалось бы, нужно делать однозначный выбор в пользу
медного инструмента. Однако и с медью не все так просто.
При частой
работе, жала у таких паяльников выгорают до такой степени, что через некоторое
время приходится покупать новые, либо целиком менять паяльник. У современных
моделей такой проблемы нет.
Для того, чтобы безопасно очистить жало нового образца, существует специальная губка.
Некоторые этого до сих пор не знают, но ее нужно смачивать.
Каждый раз при пайке вытирайте об нее все остатки нагара и проблем с продолжительной эксплуатацией инструмента не возникнет.
При выборе
паяльника правильно подбирайте подходящее жало. Диаметр жала должен быть на
порядок больше диаметра провода, иначе температура жала будет сильно падать при
контакте с проводом и прогреть место пайки не получится.
Наибольшее
распространение получили 4 вида из них:
отвертка
Для пайки
крупных компонентов.
скошенная кромка
Для переноса
припоя.
конус
Для средних
по размеру компонентов.
игла
Для работы с
мелкими деталями (SMD диоды).
У
качественных моделей в комплекте идет сразу несколько видов с разной формой.
Методики демонтажа
Итак, сначала мы расскажем о самой популярной технологии – как выпаять деталь из платы паяльником без дополнительных приспособлений. После чего вкратце рассмотрим более простые способы.
Если вы хотите выпаять электролитический конденсатор, достаточно захватить его пинцетом (либо крокодилом), прогреть 2 вывода и быстро, но аккуратно изъять их из платы.
С транзисторами дела обстоят точно также. Капаем на все 3 вывода припоем и извлекаем радиодеталь из платы.
Что касается резисторов, диодов и неполярных конденсаторов, очень часто их ножки загибают во время пайки с обратной стороны платы, что вызывает сложно при выпаивании без дополнительных приспособлений. В этом случае рекомендуется сначала разогреть один вывод и с помощью крокодильчика, с небольшим усилием вытянуть часть детали из схемы (ножка должна разогнуться). Потом уже аналогичную процедуру выполняем со вторым выводом.
Это мы рассмотрели методику, когда под рукой нет ничего кроме паяльника. А вот если вы приобрели набор игл, тогда выпаять элемент будет еще проще: сначала разогреваем паяльником контакт, после чего одеваем на вывод иглу подходящего диаметра (она должна проходить через отверстие в микросхеме) и ждем, пока припой остынет. После этого достаем иглу и получаем оголенный вывод, который с легкостью можно вывести. Если несколько ножек у радиодетали, действуем также – разогреваем контакт, надеваем иглы, ждем и снимаем.
Все, о чем мы рассказали в этой статье, вы можете наглядно увидеть на видео, в котором предоставлена технология выпайки элементов из платы:
Кстати вместо специальных игл можно использовать даже обычные, которые идут со шприцом. Однако в этом случае изначально нужно сточить конец иглы, чтобы он был под прямым углом.
Выпаять деталь с помощью демонтажной оплетки также не сложно. Перед началом работы намочите конец обмотки спирто-канифольным флюсом. После этого наложите оплетку в месте выпаивания (на припой) и прогрейте жалом паяльника. В результате разогретый припой должен впитаться в оплетку, что позволит освободить выводы радиодеталей.
С оловоотсосом дела обстоят аналогичным образом – взводится пружина, разогревается контакт, после чего наконечник подносят к расплавленному припою и нажимают кнопку. Создается разрежение, которое и втягивает припой внутрь оловоотсоса.
Вот и все, что хотелось рассказать вам о том, как выпаять радиодетали из платы в домашних условиях. Надеемся, предоставленные методики и видео уроки были для вас полезными и интересными. Напоследок хотелось бы отметить, что можно выполнить выпаивание элементов из микросхемы строительным феном, но мы не советуем так делать. Фен может повредить находящиеся рядом детали, а также ту, которые вы хотите извлечь!
Интересное по теме:
https://youtube.com/watch?v=b7iPsG5Texw
Когда какая-нибудь аппаратура выходит из строя, совсем не обязательно сразу же выкидывать ее в мусор. Если вы увлекаетесь электроникой и радиотехникой, разумнее будет произвести выпаивание рабочих элементов микросхемы. Вдруг, в будущем понадобится конденсатор, транзистор либо резистор, если вы решите сделать электронную самоделку. В этой статье мы расскажем, как выпаять радиодетали из платы, чтобы не повредить ничего.
Плетеная медная лента
Наиболее эффективным способом удаления припоя с плат является тот, при котором используется оплетка, то есть плетеная из медных проводов лента. Ее можно изготовить самостоятельно, сняв с экранированного провода и порезав на отрезки нужной длины, а можно приобрести в магазине.
В продаже имеется множество вариантов этого приспособления.
В большинстве случаев оплетка, покрытая флюсом, смотана в моток на пластиковой бобине. Иногда такая бобина заключена в пластмассовый корпус со специальным отводом для более удобного использования оплетки.
Изделие может обозначаться по-разному – нить для снятия припоя, паяльная лента, оплетка для выпайки. В любом названии это, как правило, один и тот же материал, позволяющий быстро и эффективно снять припой с платы.
Чем почистить жало?
Выполнять очищение рабочей поверхности электропаяльника требуется как во время пайки, так и после её завершения. Очистить жало можно следующими способами.
Механический способ. В качестве очистителя здесь применяются абразивные компоненты. При необходимости во время чистки жалу можно придать нужную форму, например, сделать его плоским и ровным. Для этой цели используют напильник, а затем поверхность зашлифовывают наждачной бумагой. Для чистки механическим способом можно пользоваться абразивной губкой для паяльника, металлической сеткой из стружки или наждачным камнем. Если требуется подготовить новое медное жало для работы, используют мелкоабразивную наждачную бумагу – она поможет снять тонкий слой патины и не оставит на поверхности жала глубоких царапин. После механической очистки рабочую поверхность лудят при помощи канифоли.
ТВ-модули СКД и СКМ
Как я в начале писал есть также модуль приема от транзисторно-интегрального телевизора — СКД-24-М.
Вот что внутри такого блока — целый радиоэлектронный город из разных компонентов.
Угадайте что это за штыречки, на которых намотаны кусочки медного провода? — из подписи снизу (С26) не трудно понять что это конденсатор, причем это конденсатор на несколько пикофарад, его емкость можно изменять то домотав то отмотав витки, таким образом можно подстроить нужный контур на нужную частоту или параметры.
Подобное решение я уже встречал и писал о нем в статье Ламповый радиоприемник «Стрела» спустя пол столетия, не думал что оно еще где-то используется в более современной аппаратуре.
