Рекомендации по выбору инструмента
Knipex KN 1262180
Выбирая механизмы для зачистки кабеля, обращают внимание на следующие характеристики:
- Максимальный и минимальный диаметр.
- Наличие сменных ножей.
- Регулировка диаметра и глубины реза.
- Дополнительные операции.
- Производитель.
Если инструмент применяют для личных нужд эпизодически, останавливаются на простых устройствах с учетом параметров используемого кабеля. При выполнении электротехнических работ при самостоятельном ремонте выбирают приспособления широкого спектра действия, которые отрезают провод, обжимают концы проводника, снимают изоляцию.
Производители
Knipex KN-166005SB
Надежной в России считается продукция немецкой фирмы Knipex. Автоматический стриппер Knipex KN 1262180 используется для одно- и многожильных проводов площадью сечения 0,2-6,0 мм2. Инструмент настраивается на диаметр автоматически, аккуратно снимает изоляцию. Длинная головка обеспечит доступ в укромный уголок.
Для оголения коаксиальных кабелей используют Knipex KN-166005SB. Инструмент за один проход снимает наружную оболочку, экранную защиту и изоляцию. Снабжен тремя встроенными ножами, каждый настраивается на глубину с помощью шестигранного ключа. Изоляция срезается при прокручивании стриппера на 360 градусов.
Jokari JK 30140
Немецкая компания Jokari выпускает стриппер Jokari JK 30140, предназначенный для кабелей с ПВХ покрытием. Это автоматическое устройство используется в местах разветвления проводника.
Автоматический стриппер Stanley FMHTO-96230 не требует длительной настройки. Задают длину участка, на диаметр настраивается сам. Используется для круглого и плоского многожильного кабеля, все жилы очищает одновременно. Подходит для кабелей диаметром 0,2-2,6 мм. Его вес 350 г.
В домашних условиях при редкой эксплуатации используют универсальный очиститель проводов Greenlee PA1117. Стриппер снабжен 6 отверстиями диаметрами от 0,64 до 2,6 мм, дополнительным устройством для отрезания плоского кабеля. Вес 185 г. Не используется для бронированных и стальных кабелей.
Стриппер Jonard JIC-4366 снабжен двумя лезвиями, одним снимают наружную оболочку кабеля, другим изоляцию из ПВХ материала. Лезвия сменные. Приспособлением удобно работать с жесткой изоляцией.
Отличительные черты стрипперов для снятия изоляции
Самым популярным и востребованным приспособлением для зачистки проводов является стриппер. Это специализированный инструмент, выполняющий обработку кабеля при помощи двух подвижных ножей, которые имеют полукруглую форму. Исходя из размера сечения провода, выполняется выбор необходимого калибра инструмента, что является гарантией получения точной насечки и отсутствия повреждения жилы.
Стриппер может быть механическим, полуавтоматическим или автоматическим. Первый вариант представлен ручным приспособлением, имеющим простую конструкцию, по внешнему виду напоминает пассатижи. Ручной кабелерез применяется для зачистки отдельных проводов. Благодаря наличию нескольких отверстий разного диаметра с лезвиями на внутренней поверхности прижимов, можно обрабатывать кабель разного сечения, находящегося в диапазоне 0,25-2,5 мм.
Важно! Стоимость механического стриппера напрямую зависит от количества гнезд на губах инструмента и их цифрового значения
Самым популярным инструментом для зачистки проводов является механический стриппер
Данный тип стриппера имеет компактные размеры и небольшой вес, что делает его удобным и практичным в использовании. Для снятия изоляции подбирается размер отверстия, кабель закусывается, при выполнении круговых движений изоляция срывается с провода. Стоимость такого стриппера для зачистки проводов составляет в среднем 400-1000 руб.
Полуавтоматический и автоматический инструмент для зачистки проводов
Для выполнения больших объемов работ рекомендуется использовать полуавтоматический вариант, оснащенный особым механизмом, благодаря которому не требуется прокручивать стриппер вокруг провода. С его помощью можно удалять изоляцию из нескольких жил сразу. Для снятия защитного слоя следует подобрать необходимое углубление, соответствующее диаметру сечения провода, поместить в него жилы и посредством давления на рукоять удалить изоляцию. Купить такой стриппер можно за 1200-2500 руб.
Важно! Полуавтоматический стриппер оснащен ограничителем, благодаря которому изоляция не удалится дальше выбранного предела. Максимально упрощает работу автоматический инструмент для зачистки проводов и снятия изоляции
Для удаления изоляции не требуется подбирать диаметр сечения кабеля. Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм
Максимально упрощает работу автоматический инструмент для зачистки проводов и снятия изоляции. Для удаления изоляции не требуется подбирать диаметр сечения кабеля. Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм.
Стриппера бывают механическими, полуавтоматическими и автоматическими
Автоматические стрипперы обладают расширенной функциональностью, что предполагает выполнение обжимки наконечников, обрезки концов кабеля, скрутки многожильных проводов. Приспособление может применяться для зачистки проводов с одинарной и двойной изоляцией. Одна манипуляции позволяет снять один слой. Для удаления второй оплетки процедура повторяется.
Некоторые производители выпускают специальный вид щипцов для снятия изоляции с проводов, которые используются для обработки витой пары. Инструмент выполнен в виде зажима, оснащенного встроенным лезвием. Такое приспособление может произвести манипуляцию, способствующую точному и аккуратному снятию внешней оболочки кабеля. Данный инструмент позволяет обрабатывать коаксиальные кабели для последующей установки F-коннектора.
Для оптических волокон и силовых кабелей существует особый тип полуавтоматического станка для снятия изоляции с проводов, благодаря которому обеспечивается высокая точность зачистки изоляционного покрытия. Такой инструмент имеет довольно высокую стоимость и применяется профессионалами для осуществления узкоспециализированных задач.
Важно! Этот тип стриппера позволяет снять тончайшие слои изоляции с волоконно-оптического кабеля
Для обработки витой пары используются специальные виды щипцов
Снять изоляцию путем оплавления
Если вам надо убрать изоляционный материал и у вас под рукой имеется паяльник, то вы можете использовать термический метод. Для этого просто нагрейте паяльник и проведите жалом по пластмассовой изоляции. Естественно, после нагревания вы легко снимете оплавленную оболочку с медного провода или любого другого. Использование подобного способа никак не нарушит его целостность. А вот если вам потребуется зачистить большое количество проводников с подобной обмоткой, то можно применять спецприспособление. К примеру, отлично подойдет выжигатель по дереву, ранее известный под названием «Узор».
Использование этого способа актуально при старом материале. Когда он слишком долго эксплуатируется обмотка становится хрупкой и жесткой. Тем более, что чаще всего, из распределительной коробки провода выступают всего на пару сантиметров, так, что ни ножом, ни кусачками их не зачистить. А вот если как раз применить зажигалку или паяльник, то у вас легко получится снять то, что задумали.
Наиболее распространенные способы снятия изоляции
Во время зачистки токоведущих жил большую роль играет наличие определенных навыков, которые приобретаются только на практике. Особенно это актуально при обращении с тонкими проводниками, где каждое неправильное движение может привести к преломлению.
Практический опыт позволяет выбирать необходимое усилие для нажима на инструмент, угол его приложения и направление движения, чтобы оказать воздействие только на оболочку провода, а не на его жилу.
Среди популярных способов снятия изоляции следует отметить следующие:
- использование ножа;
- применение бокорезов:
- воздействие высокой температурой;
- с помощью стриппера.
Каждый из перечисленных методов может быть применим в разных обстоятельствах, и заслуживает подробного описания.
Удаление оплетки ножом
Пример расположения ножа относительно провода при снятии верхней оболочки
Нож следует подносить к проводнику под максимально острым углом, практически скользя по изоляции и действовать только в направлении «от себя», что сделает процесс безопасным как для изделия, так и для пользователя.
Нож с пяткой – помощник электрика при снятии изоляции с кабеля
Использование бокорезов для зачистки провода
Такой инструмент может применяться только опытными электриками, потому что любое превышение усилия приведет либо к откусыванию проволоки, либо к ее повреждению. Существует два варианта использования бокорезов:
- При работе с проводником большого сечения, изоляция «надкусывается» с разных сторон, после чего просто снимается с жилы
- Оболочка зажимается и прорезается режущими кромками инструмента, после чего стягивается осевым движением в сторону.
Второй вариант требует особенного внимания и аккуратности.

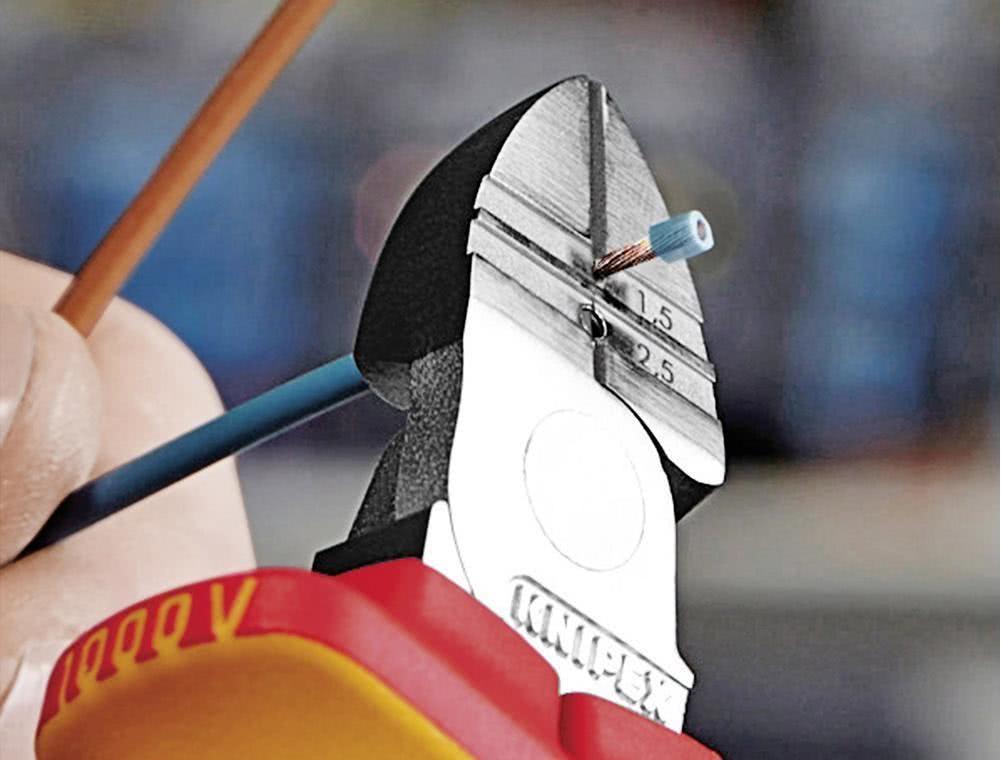

Некоторые бренды изготавливают продукцию с предусмотренными насечками для безопасного снятия изоляции с жил определенного сечения, что облегчает ее бытовое использование.
Бокорезы с насечками для зачистки проводов сечением 1,5 и 2,5 мм²
Снятие изоляции с помощью воздействия высокой температуры
Этот способ подходит для кабельно-проводниковой продукции, имеющей изоляционное покрытие токоведущих жил из поливинилхлорида. Высокая температура может создаваться паяльником или зажигалкой. Под ее воздействием ПВХ утрачивает свою плотность и легко стягивается пальцами. К сожалению, такой способ подходит только для проводов с малым сечением.
Еще одним недостатком такого способа является тот факт, что он применим лишь при наличии возможности обеспечить доступ свежего воздуха для проветривания, потому что выделяемые продукты горения могут быть неприятными и даже вредными.
Снятие проводниковой изоляции с помощью открытого огня от зажигалки
Применение специального инструмента — стриппера
Различают следующие виды стрипперов:
- простой ручной – его принцип действия схож с работой бокорезов, имеющих насечки под определенное сечение проводников;
- полуавтоматический – имеет регулировку длины оголяемых концов и снимает изоляцию с жил при смыкании ручек;
- автоматический – осуществляет сразу несколько операций: обрезку, снятие изоляции, скручивание и опрессовывание жил.
Применение стриппера исключает повреждение токоведущих проводников и нарушение изоляции в непредусмотренных местах, что делает его применение самым универсальным из рассматриваемых способов зачистки.
Стриппер снимает оболочку одним движением без какого-либо вреда для жилы
Конструкция
Конструктивно съемник имеет 4 вида лезвий для разных работ:
ножи с автоматической регулировкой кольцевого надреза
клык-нож для продольного разреза
лезвия для снятия изоляции с самих жил провода. Рассчитаны на сечение от 0,2мм2 до 4мм2
внешний выдвижной вспомогательный нож для дополнительных работ, если первые три ножа не могут быть использованы. Он может быть зафиксирован в трех разных положениях.
Бывает полезен при разделке кабеля с веревкой или нитями внутри. А еще им можно перерезать пластиковые хомуты крепления или просто точить карандаши.
Самое главное преимущество и отличие Jokari N15 от других аналогов — это отверстие в верхней части корпуса для пропуска через него длинных кусков кабеля. (У книпекса в более поздних моделях также появился подобный нож с отверстием в корпусе. Ознакомиться можно здесь.)
И эта длина не будет ограничена размерами самого съемника. Такой съем изоляции бывает просто необходим в больших распредшкафах, когда автоматы стоят сверху, а шинка заземления в самом низу. Вот и приходится разово зачищать внешнюю оболочку на 0,5м и более.
Просто пропускаете кабель через отверстие и с небольшим усилием вытягиваете стриппер на себя, разрезая изоляцию на необходимую длину. Такой способ идеально подходит для кабеля NYM.
Кроме NUM можно резать и другие круглые марки кабеля — ВВГнг, многопарные UTP.
Изоляция с провода ПВС снимается плохо и то, если сечение от 4мм2 и выше.
А вот с кабелем с резиновой изоляцией КГ работать вообще не получится, хотя он и круглой формы.
Для удобной переноски ножа на боковой поверхности имеется прищепка. Ее можно удобно пристегнуть на пояс или карман и освободив таким образом руки без проблем работать на высоте, стремянке или лестнице под потолком.
Для того, чтобы инструмент не был постоянно в открытом состоянии имеется защелка. При этом две половинки закрываются очень плотно. Жилу в таком положении просунуть между ножами не получится, придется его каждый раз приоткрывать.
Например у Knipex аналогичного исполнения, можно снять изоляцию именно с самой жилы, даже когда обе половинки защелкнуты.
Все ножи у стриппера Jokari 15 золотистого цвета, так как покрыты они титановым напылением. Это обеспечивает большую износостойкость и долговечность инструмента.
Однако помните, что все это напыление не спасает, когда нож попадает на медь. А если вы при этом еще и прижмете поглубже или начнете тянуть поперек, то вмятины и дефекты в этом случае гарантированы. Особенно если это моножила.
Популярные способы снятия изоляции
Практические навыки играют большую роль в процессе зачистки изоляции проводов. Основные трудности возникают при работе с тонкими проводами, когда значение имеет каждое движение. Оптимальное усилие нажима вырабатывается только практикой.
Наиболее часто пользуются следующими способами удаления изоляции:
- при помощи ножа;
- посредством бокорезов;
- под влиянием высокой температуры;
- применением стриппера.
Каждый из вариантов предпочтителен в конкретных обстоятельствах.
Вариант №1 – применение ножа для срезки изоляции
В домашних условиях чаще всего используют нож
Важно, применяя этот нехитрый инструмент, правильно подобрать наклон лезвия. Самая большая ошибка — подрезка по кругу с удержанием режущей части в перпендикулярном положении
В этом случае трудно избежать насечки жилы или нарушения вторичной изоляции.
Правильное положение ножа — это когда инструмент и ось провода находятся в одной плоскости. Сначала разрезают оплетку вдоль проводника. Далее отделяют изоляцию, отводят ее в сторону и окончательно срезают у основания.
Лучше использовать для удаления жесткой изоляции с проводов специальный нож электрика с лезвием прямым или изогнутым. Главное, чтобы отсутствовали на нем зазубрены и заусенцы. Если нож складной, он должен быть оснащен фиксатором, чтобы не складывался самопроизвольно.
В хорошем лезвии имеется двухсторонняя под небольшим углом заточка, внутреннее закругление режущей кромки. Некоторые варианты монтерских ножей имеют особую конструкцию лезвия — оно короткое и закругленное внутрь, а на конце находится «пятка»
Она лимитирует глубину реза, что важно в случае необходимости снятия верхнего слоя изоляции без повреждения оболочки отдельных жил
Как работают со стриппером?
Съёмник изоляции, называемый стриппером, предназначен удалять с концов проводов изоляционный материал, разделывать кабель при производстве электромонтажных работ. Почти для каждого вида проводов и кабелей нужна своя технология освобождения от изоляции и специальный инструмент. Его использование сокращает время работ, обеспечивает их высокое качество, снижает риск поражения током.
Принципиально стриппер представляет собой инструмент со встроенными лезвиями, позволяющий проводить нужные разрезы на проводах и удалять изоляционный материал без повреждения токонесущего провода. Стрипперы могут быть ручными, полуавтоматическими и работающими в автоматическом режиме.
Они могут выполнять функции удаления изоляционных материалов с:
- отдельных проводов;
- витой пары проводов;
- коаксиального кабеля;
- силового кабеля;
- оптического волокна.
Прежде чем приступить к снятию изоляционного покрытия необходимо определиться с размером калибровочного отверстия и длиной снимаемой изоляции
Если используется ручной или полуавтоматический инструмент, важно верно выбрать диаметр калибровочного отверстия. Провод не повреждается, если это отверстие меньше, чем толщина заизолированной части и больше, чем сечение проводящего металла
Размещение зачищаемого провода и лезвий для подрезания изоляции должно проводиться в соответствии с инструкцией по эксплуатации соответствующего инструмента.
Многие модели стрипперов оснащены встроенными ограничителями длины снимаемой изоляции. Она обычно определяется исходя из точки монтажа и геометрии разъёма или клеммы контакта. Правильно определённая длина позволяет многократно выполнять операцию с хорошим результатом. Неправильно определённая длина может создать опасность замыкания и опасность пожара.
Для того чтобы своевременно выявить потенциальную опасность, следует, сняв первый раз изоляцию, проверить состояние металлического проводника, наличие повреждений, излишних срезов, надкусов. При обнаружении подобного провод следует обрезать и операцию провести заново. При необходимости скорректировать настройки инструмента.
Залогом успешной работы является соблюдение элементарных требований безопасности. Главным условием здесь является обесточивание кабеля, на котором ведутся работы
Важно исключить также возможность его несанкционированного включения. Если обстоятельства требуют работы на проводах под напряжением, необходимо использовать проверенный стриппер с рукоятками, обеспечивающими надёжную защиту от поражения электрическим током
Автоматический стриппер
Все вышеперечисленные методы ручные. Они требуют больше времени и внимания, не говоря уже об опыте, когда речь идет о многожильных проводах с маленьким сечением. Если вы работаете в этой сфере, и вам регулярно необходимо зачищать провода от изоляции, то лучше всего частично автоматизировать этот процесс. Для этого были специально разработаны клещи или еще их называют – стриппер.
Устройство стриппера
При помощи стриппера изоляция удаляется в одно нажатие ладони. Рассмотрим, как зачищать провода, используя стриппер модели WS-04.
Технические характеристики стриппера WS-04:
- Можно снимать изоляцию и перекусывать провода Ø0,5–2,7 мм с сечением от 0,2 до 6,0 мм2 без предварительной настройки.
- При настройке микроскопического винта снимать изоляцию можно с тонкого провода размером от 0,25 до 0,5 мм.
- Стриппер позволяет опрессовывать на проводах коннекторы без изоляции, изолированные или автомобильные провода под двойной зажим 0,8-2,7 мм.
Снятие изоляции
По своему виду стриппер напоминает клещи, на конце которых имеется рычаг кулачки. Верхние кулачки подвижны, а нижние установлены стационарно. Для зажима провода служит левая пара, а правая для снятия и подрезки изоляции. При первом сведении ручек, левый кулачок зажимает провод, а правый врезается своей острой кромкой в изоляцию. При постоянном сведении рычагов изоляция постепенно снимается с провода. Процесс зачистки провода стриппером занимает несколько секунд.
С многожильного кабеля
Процесс последовательной работы стриппером модели WS-04 с одножильным, многожильным и двухжильным проводом:
- Провод заводится между режущими ножами, которые располагаются на внутренней стороне ручки. Затем их следует свести. В результате получается срез конца провода без деформации. Для сравнения отреза кусачками конец всегда сплющивается и слегка заостряется.
- На следующем этапе один конец провода заводится между подвижной и неподвижной губкой. После сжатия ручек изоляция снимается. При такой работе на проводнике не наблюдается никаких надсечек.
- Чтобы отрегулировать точную длину снимаемой изоляции можно воспользоваться синим подвижным ограничителем.
- На двухжильном проводе изоляция снимается стриппером двумя заходами.
- С первого захода снимается хлорвиниловая трубка.
- На втором этапе одновременно снимается изоляция с двух проводов.
Кроме всего прочего, стриппер можно использовать и для снятия изоляции телефонного кабеля перед запрессовкой с коннектор RJ-11. Если используется винтовое соединение, то всего лишь одним движением снимается изоляция с проводов.
Также стриппер можно использовать для снятия экранированных проводов. Прежде всего, следует заметить, что это достаточно сложная задача, особенно она усложняется, если проводник тонкий. Итак, первым делом снимается изоляция с экранирующей оплетки. Чтобы оголить центральный провод расплетается оплетка при помощи иголки или шипа. Остается сделать одно движение стриппером и провод освобожден от изоляции. Очищать экранированный провод вручную трудоемкая работа, особенно если у вас под руками только нож. Ножом очень легко повредить провод!
Итак, как видно стриппер довольно-таки универсальный инструмент, который очищает разные провода от изоляции.
Процесс зачистки провода или кабеля
Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода
Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии.
Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу. При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы
Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.
При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность
При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.
При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.
Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео
Удаляя внешний слой изоляции, старайтесь его не резать поступательными движениями (напоминающими пиление). Нужно просто продавливать его острой стороной ножа и медленно проворачивать. Не стоит применять силу. При выполненной работе, осмотрите зачищенные концы проводника. Там могут быть надрезы или надломы токоведущей части провода. Такой конец провода не годится для дальнейшей эксплуатации. Его надо отрезать и выполнить работу заново. Если не придать этому должного значения, со временем может создаться опасная ситуация. Как правило, поврежденная часть жилы провода в дальнейшем, в процессе эксплуатации, обламывается. В дальнейшем надо будет искать место повреждения кабеля, а это место, как правило, будет скрыто изоляционной лентой.
Иногда не понятно, как зачистить провод, особенно, когда он слишком тонкий, да еще и многожильный. Есть одна хитрость.
- Берем старое лезвие бритвы.
- Ломаем его и берем одну половинку лезвия.
- Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
- Разрезаем изоляцию вдоль проводника.
- Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
- Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
- Цепляем ногтем надрез и стягиваем изоляцию с жилы.
Зачистка проводов – это кропотливая работа, требующая терпения.
При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:
Как обойтись без паяльника
Поломка наушников – частая проблема. Но найти под рукой паяльник не всегда удается. Тогда помочь могут способы, которые заменят его, и вы сможете спаять детали. Вот несколько вариантов самодельных паяльников:
- Токопроводящий клей. Им можно приклеить кабели к контактам. Это, конечно, не лучший способ, так как может уменьшить громкость наушников, но он поможет исправить поломку. Такой клей высыхает за 12-15 минут.
- Разогретый на огне свечи гвоздь или часть медного провода. Источник огня не важен (может быть спичка, или даже костер с углями).
- Газовый паяльник из зажигалки. Чтобы сделать прибор самому, нужно медный одножильный кабель подсоединить к зажигалке так, чтобы часть его касалась пламени. Тогда по этому кабелю будет проходить сильное тепло и кончиком вы можете пользоваться как и паяльником.
Последний способ требует внимания. По соединенному кабелю тепло может проходить и вниз, а тогда на пластиковом корпусе, возможно, появится дырка. Поэтому будьте осторожны. Но зато спаять провода у вас получится точно.
