Как сделать металлическую лестницу своими руками

Оглавление

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

два швеллера устанавливались параллельно друг другу;
между ними наваривались контуры из металлического уголка;
в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

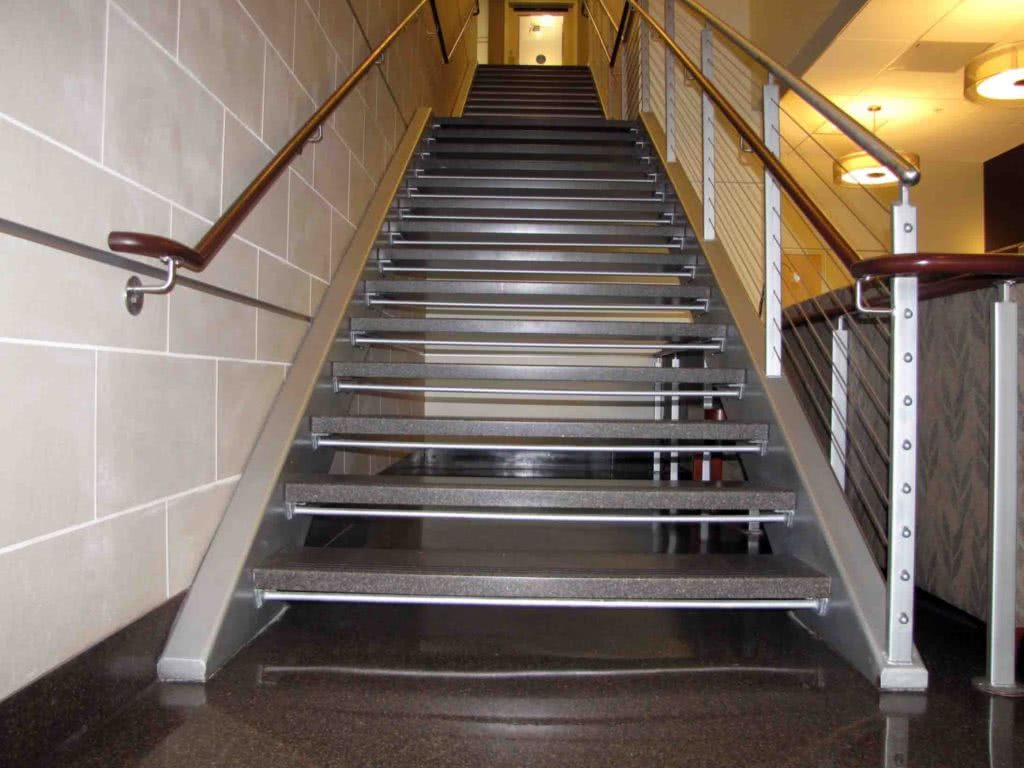

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
Цена профиля не является неподъемной и вполне по карману обычной семье;
Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

Сварочный аппарат и пачку электродов к нему;
Болгарка и круги по металлу;
Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Преимущества

Выбирая между обычной маршевой лестницей и винтовой, предпочтение чаще всего отдают последней по нескольким причинам.

Во-первых, как уже говорилось, огромное значение для многих имеет возможность сэкономить пространство в помещении: вся конструкция располагается вокруг центральной стойки;
Во-вторых, сделать винтовую лестницу зачастую выходит дешевле и проще, чем традиционную;
Ну, и наконец, такая конструкция смотрится гораздо эффектнее и оригинальнее.

Важные моменты

Расставим основные акценты в процессе сооружения металлической винтовой лестницы, чтобы наша конструкция прослужила нам долго, была комфортной в эксплуатации и, самое главное, – безопасной:

Изготавливать забежные ступени рекомендуется без подступенка, так как это повысит безопасность и удобство лестницы такого типа;
Ступени имеют как правило форму усеченного треугольника. Собственно, они и являются забежными ступенями;
Подниматься и спускаться по такой конструкции будет удобно только в том случае, если ширина средней части ступеней будет не менее 20 сантиметров;
Важен и еще один размер: на расстоянии в 15 сантиметров от центральной опоры ширина ступени должна составлять не менее 10 сантиметров;
Длина ступеней металлической винтовой лестницы может быть выбрана разная, это зависит от того, насколько часто и интенсивно вы ее эксплуатируете;
При малой загрузки достаточно сделать ее диаметр примерно равным 140 сантиметрам. Тогда длина ступеней будет составлять примерно 60 сантиметров. Если у вас большая семья и лестницей на второй этаж вы пользуетесь часто, выберите общий диаметр, равным 2 метрам тогда длина ступеней составит минимум 80 сантиметров;
Проектируя винтовую лестницу учтите, что она должна быть устроена так, чтобы человек среднего роста не задевал головой о ступени следующего витка;
С целью придать всей конструкции достаточную прочность позаботьтесь о том, чтобы центральная опорная стойка была изготовлена своими руками из надежного, прочного металла. Лучше если это будет труба диаметром не менее 80 мм. Опорную стойку выставляют строго по вертикали с помощью отвеса. Нижняя точка опорной стойки закрепляется в той точке пола, которая способна выдержать достаточно высокую нагрузку;
Закрепить опорную стойку гораздо проще на деревянном полу, как показано на видео. Достаточно применить специальное радиальное крепление и анкерные болты. Если же пол бетонный, основание стойки придется забетонировать путем установки растяжек;
Чтобы можно было закрепить ступени на центральной опорной стойке в их самой узкой части с помощью дрели и насадки-коронки своими руками сверлят отверстия диаметром, соответствующим диаметром трубы. Между ступенями на опору насаживаются втулки – длина втулок должна соответствовать расчетному расстоянию между ступенями. Чтобы предохранить древесину ступеней между основаниями втулок и поверхностями ступеней вставляют металлические шайбы. Их толщина должна учитываться в общей высоте конструкции. При этом учтите, что расстояние между ступенями удобнее всего сделать равным 15-20 сантиметрам. Если добавить к этому размеру толщину ступеней, получится общая высота лестницы;
С помощью кронштейнов-креплений в местах нахлеста широкой части ступеней можно дополнительно укрепить конструкцию винтовой лестницы.

Поэтапное возведение

Сборку металлической конструкции следует начать с работ по установке центральной опорной стойки;
Затем вокруг нее последовательно нанизываются втулки, шайбы и ступени;
Когда эта часть работы сделана, ступени поворачивают вокруг стойки на нужное расстояние по принципу веера. Ориентиром служат первая и последняя ступень, которые раньше других закрепляют в правильном положении;
Следующий шаг – установка дополнительных крепежных кронштейнов. Верхняя ступенька надежно крепится к межэтажному перекрытию;
Последним этапом монтажа станет установка перильных стоек и поручней.

Подведем итоги

Металлические винтовые лестницы не перестают пользоваться популярностью при строительстве не только частных домов, но и двухэтажных квартир.

Секрет кроется в значительной экономии пространства, которую обеспечивают такие изделия. Ну, и особую роль играет огромное количество дизайнерских решений, применяемых в их изготовлении: от суперсовременных и авангардных, до минималистских и помпезных. В общем, такое изделие можно создать на любой вкус.

Складные конструкции

Вероятно, у кого-то может возникнуть вопрос – как можно сделать складную лестницу на чердак своими руками, чертежи и схемы представлены в интернете. К сожалению, ответ на этот вопрос выходит за рамки данной статьи, поскольку это большая и обширная тема. Отметим лишь, что разновидностей конструкторских решений достаточно много, но их можно условно разделить на следующие виды:

телескопическая;
откидная;
раскладная «гармошка»;
складная «книжка».

Чертёж складной лестницы «гармошка»Источник vseolestnicah.ru

Помимо этого, есть и переносные конструкции – всем знакомые стремянки. Материалами изготовления таких конструкций, в основном, служат дерево и металл.

Телескопические решения представляют собой две штанги толстые концы которых упираются в пол при вытягивании лестницы из люка. Каждый сегмент соединяется с парным небольшим металлическим профилем и даёт перекладину для подъёма.

Процесс обшивки каркаса отделочным материаломИсточник druganov.com

Откидные решения крепятся к стене на специальные кронштейны и при необходимости снимаются с них. «Гармошки» похожи в сложенном состоянии на меха баяна их ещё часто называют – «лестницы-ножницы». «Книжки» наиболее распространённый вариант складных чердачных лестниц. Состоит, как правило, из двух или трёх сегментов.

Видео описание

В этом видеоролике показано, как правильно рассчитать лестницу с 1 на 2 этаж:

Заключение

В завершение надо подчеркнуть, что относительная простота изготовлений лестниц из металла не должна вводить вас в заблуждение. Как и лестницы из других материалов, они также требуют проведения тщательных расчётов.

Более того, проведение сборки и монтажа, в основе которых лежат сварочные работы, также требуют высокого профессионализма. Именно качественная сварка обеспечивает надёжность конструкции и долгий срок её эксплуатации.

После монтажа каркаса из металла его можно значительно «облагородить». Для этого дерево, плитка из керамики, нержавеющая сталь и множеством других материалов. Постепенно, лестницу, которая ранее выглядела несколько тяжеловесной или «заводской» можно превратить в достойный элемент интерьера.

Основные расчёты

Конструкция лестницы на металлическом каркасе нуждается в следующем ряде расчётов и измерений:

Расстояние между чистовой поверхностью пола 1-го и 2-го этажа.
Длина пролёта от первой ступени до последней в проекции на горизонтальную плоскость.
Расчёт длины марша. Для этого необходимо сложить суммы квадратов выше определённых величин в метрах, а затем из полученного значения извлечь корень квадратный.
Определиться с количеством ступенек на каждый пролёт, исходя из их высоты и ширины.

Правила выбора угла лестницыИсточник 7lestnic.com

Все расчётные данные, а также схематически изображённый каркас для лестницы из металла лучше заранее поместить на просторный лист бумаги и рядом с конкретными элементами указать их количество и размеры. План-схема в дальнейшем при выполнении подготовительных и монтажных работах существенно сэкономит время, нервы и деньги.

Тип каркаса

Определившись с видом и формой лестницы, переходим к этапу выбора конструкции, на которой данная лестница будет построена. Для каждого вида лестницы различают следующие каркасы:

На косоуре.
На тетиве.
На больцах.
Консольная.
Модульная (сборная).

Разберем каждый из этих каркасов для каждого вида лестницы.

Косоур.

Представляет собой несущую конструкцию, на которой с определенным шагом предусмотрены полочки для ступеней. Такие каркасы, в свою очередь, классифицируются по месту расположения косоура:

Два и более косоуров на ширине марша.

Один центральный косоур.

Тетива.

Лестницы с металлическим каркасом на тетиве во многом схожи с конструкциями на косоуре. Различие заключается в способе крепления ступеней. Если на косоуре ступени укладываются на каркас как на полочки, то в конструкции на тетиве ступени фиксируются на внутреннем торце несущей балки. Форма тетивы может даже выглядеть сбоку как косоур. В остальном этот каркас так же классифицируется по расположению тетивы. Ниже представлены варианты лестниц с расположением тетивы с двух сторон марша.

На больцах.

В данном случае металлический каркас лестницы также выполняет функцию перил. Осуществляется жесткое крепление конструкции перил между первым и вторым этажами. Крепление ступеней осуществляется с одной стороны на балясинах к перилам. С другой стороны возможны варианты:

Крепление к стене. Данное крепление возможно при условии, если стены построены из крепкого материала, способного выдержать данную нагрузку. В случае с винтовой лестницей крепление идет к центральному столбу.

Крепление на косоуре.

На тетиве.

Винтовая лестница на больцах с размещением несущих перил с обеих сторон.

Консольная.

Наверное, самый необычный каркас лестницы. Принцип заключается в том, что крепление ступеней осуществляется с одной стороны, в результате чего создается ощущение легкости лестницы.

Различают три варианта крепления ступеней такой лестницы:

На этапе строительства стены, вдоль которой расположена лестница, необходимо заложить ступени таким образом, чтобы 1/3 ступени находилась в стене.
Второй вариант рассматривается в том случае, если стена делается из недостаточно прочного материала или толщина этой стены не позволяет вмуровать в нее 1/3 ступени. В таком случае монтаж осуществляется при помощи тетивы, расположенной с одной стороны ступеней. После этого тетива может быть замурована в стену.
Крепление при помощи металлических кронштейнов. Такой способ применим также при условии, что стены сделаны из достаточно крепкого материала.

Консольная винтовая лестница как таковая может быть выполнена только в круглых помещениях (башни), принцип крепления аналогичный.

Модульная (сборная).

Сборный каркас лестницы формируется при помощи отдельных блоков, которые собираются в необходимую форму. Такого рода каркас требует регулярного внимания по той причине, что все соединения не сварные, это со временем может привезти к появлению люфта в соединениях. Ремонт такой конструкции намного легче своих аналогов, при износе или повреждении меняется отдельный блок каркаса.

Это интересно: Лестницы в доме на второй этаж, фото и конструктивные особенности (видео)

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

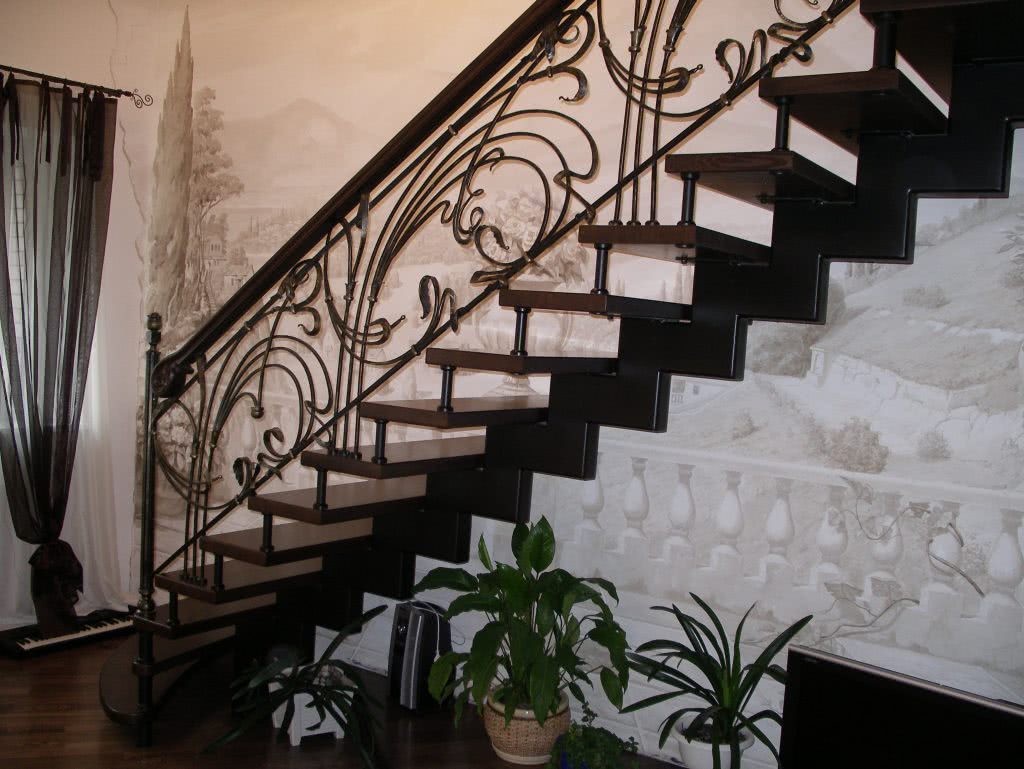

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

Виды металлических лестниц.

Изготовление и монтаж металлических лестниц возможен в нескольких вариациях. Среди вариантов, которые можно изготовить своими руками самыми популярными являются:

— Металлические лестницы для дачи на косоурах. Это своеобразные поддерживающие элементы, на которых держатся ступени и вся конструкция в целом. Косоуров может быть несколько, но и одного вполне достаточно. Остальные решения делаются с учетом назначения конструкции.

— Конструкция металлической лестницы на больцах. Это бескаркасное решение, когда ступени крепятся к несущей стене. Для этого используют методику крепления специальными болтами.

— Сооружения на тетивах. Так называют специальные наклонные балки, на которых и крепятся остальные элементы лестницы. С помощью отдельных элементов можно установить проступи и подступенки, либо только проступи.

— Складная конструкция. Это очень удобное решение для улиц и огородов. Складная конструкция состоит изэлементов, которые дают возможность сложить все сооружение до компактных размеров.

— Раздвижная стремянка. Каждый следующий элемент выдвигается из предыдущего. Раздвижная стремянка также очень удобная из-за своей компактности.

— Винтовые сооружения. Это изделия спирального вида. Которое занимает минимальную площадь. Очень удобна в случае, когда нежно сэкономить место. К сожалению, такое решение не подходит для перемещения мебели и других крупногабаритных грузов. Для этого вида лестниц используется несущая центральная опора.

— Сборные металлические лестницы. Такое решение является самым удобным и простым в сборке, потому что все разделено на готовые секции, которые нужно только соединить. Сборная конструкция – отличное решение для новичков и неопытных строителей.

Стойки можно разместить в стене, а консолями крепятся площадки. Иногда для прочности сооружения используют дополнительную стену. Их делают из кирпича или бетона.

— Лестница маршевая металлическая. Это очень надежная, но занимающая большую площадь конструкция. Этот факт вовсе не влияет на частоту выбора в пользу таких решений, потому что простые маршевые лестницы своими руками удобны в применении и при правильном подходе ее декоративная составляющая может радовать глаз.

Маршей у таких строений может быть несколько, но чаще всего устанавливают один или два марша. Поворотная двухмаршевая лестница металлическая позволяет экономить площадь, поэтому также пользуется популярностью. Марши устанавливаются под углом в 90 градусов или 180.
