Аппараты точной резки
Ленточные пилы отличаются высокой стабильностью плоскости движения полотна и точностью реза. Их также широко применяют на заготовительных участках мелкосерийных и среднесерийных производств. Они характеризуются универсальностью, надежностью и высокой производительностью.
Для частного применения компания MASS из Италии предлагает компактный агрегат ленточного пиления. Он укомплектован ручным прижимным устройством и может ровно резать трубы диаметром до 65 мм, а также прокат любого профиля той же толщины.
Поворотное устройство позволяет установить произвольное направление резания от 0 до 45°. Частота движения режущего лезвия — до 45 тактов в минуту. Экономичный двигатель в 370 Ватт позволяет использовать обычную домашнюю однофазную электросеть напряжением 220 В.
Монтаж
Монтаж внутренней канализации и наружной магистрали во многом схож. Различие – в применяемых материалах. Для внутренних канализационных систем используются коллекторы, окрашенные в серый цвет. Наружные имеют оранжевый оттенок. Связано это с отличием во внешних нагрузках:
- На изделия, расположенные внутри помещений, воздействует собственный вес и, периодически, нагрузка от протекающей жидкости. Добавляется тепловой нагрев до 60–90°C с параллельной химической атакой со стороны компонентов стоков.
- Детали, расположенные вне здания, подвергаются:
- давлению от массы укрывного грунта;
- воздействию от веса проходящего транспорта;
- испытывают усилия от расположенных сверху построек;
- подвергаются внешним перепадам температур, от отрицательных до положительных.
Отсюда, монтаж внутренней канализации осуществляется с преобладанием полимерных материалов:
- ПВХ (поливинилхлорид). Точнее, непластифицированный ПВХ (PVC–U).
- ПНД (полиэтилен низкого давления).
- ППР (полипропилен).
Наиболее востребованы ПВХ–изделия. Монтаж внутренних коллекторов производится способом стыковки зауженной части трубы и расширенной (раструб). Применяются дополнительные элементы, – фитинги (переходные муфты, тройники, угольники с углом 45° и 90°, отводы).
Монтаж канализационных труб производится с обязательным соблюдением углов наклона:
- Для коллектора Ø 50мм, уклон составит 2–3 см на один погонный метр длины.
- Для изделия Ø 100мм, – около 1–2 см на 1 метр.
В процессе установки или проведения ремонтных работ, возникает потребность распилить пластиковую деталь. Полимеры не отличаются высокой твёрдостью и прочностью, по сравнению с металлическими изделиями. Поэтому обрабатываются большинством слесарных и механических инструментов. Разрезать пластиковую трубу возможно посредством:
- ножовки по металлу или с мелким закалённым зубом;
- треугольным напильником;
- лобзиком (для диаметров не превышающих 50мм);
- циркулярной или сабельной пилой;
- болгаркой и другими инструментами.
Монтаж систем канализации производится по правилам на основе требований СП 30.13330.2012. Кроме соблюдения уклонов, необходимо грамотно распределить точки креплений, соединений. При технической возможности рекомендуется выполнять скрытую проводку.
Установка канализационных труб внутри помещения начинается:
- с составления плана работ;
- выполнения эскиза или чертежа;
- определения необходимых размеров коллектора;
- заготовки необходимого материала;
- подготовки инструмента, с помощью которого можно распилить пластиковую деталь.
По окончании этапа монтажных работ, устройство внутренней канализации проверяется визуально. Далее, необходимо пролить систему водой с целью выявления возможных дефектов изделий или наличие протечек.
Общий ход работ
Сперва может показаться, что разборка устаревших коммуникаций – пустяковое дело, ведь ломать – не строить. Однако здесь нужен как раз правильный, квалифицированный подход, ведь в противном случае легко повредить стояк, соединяющий сразу несколько квартир. А это настоящая катастрофа, последствием которой станет необходимость замены общего стояка и, конечно же, безграничное возмущение соседей.
Демонтировать чугунную трубу следует осторожно, придерживаясь такой очередности:
- Отключение подачи в квартиру водопроводной воды.
- Отсоединение с помощью разводного ключа шланга, подающего воду в смывной бачок, от унитаза.
- Демонтаж унитаза (необходимо открутить болты, крепящие его к полу).
Санузел после демонтажа унитаза
- Освобождение помещения санузла от посторонних вещей и оборудования, которые могут помешать проведению замены трубопровода (биде, раковина, стиральная машина и т. п.).
- Демонтаж старой системы канализации. В связи с тем, что чугун характеризуется высокой хрупкостью, трубы, находящиеся на некотором отдалении от стояка, можно легко разбить молотком.
- Удаление труб, подведенных непосредственно к старому стояку.
- Установка манжеты на раструб тройника. Предварительно нужно провести тщательное очищение раструба от старых смазочных веществ, которые препятствуют качественной установке новой канализационной системы.
Методы резки изделий из металла под углом
Обычная перпендикулярная резка под 90°, с помощью болгарки, осуществляется быстро и качественно, если не пренебрегать советами специалистов.
Многие считают, что если для отпиливания используется крупный инструмент с большим мощным диском, то можно не наносить разметки. Специалисты не рекомендуют пилить без нанесения меток, потому что после обрезки части могут не совместиться.
Особенности резки цилиндрической трубы под 45
Чаще всего сделать разрез под углом 45 градусов требуется при установке отопительных или водопроводных систем. Главной сложностью проведения работы является то, что после совмещения разрезанных частей трубы должен получиться прямой угол 90 градусов. Добиться качества проведения процесса резки поможет простой способ подготовки самодельного лекала:
- Приготовить обычный белый лист бумаги.
- Сложить его по диагонали.
- Выступающую часть листа нужно отрезать ножницами, чтобы в развернутом виде получился квадрат.
- Полученный треугольник надо обернуть так вокруг трубы, чтобы длинная сторона шла параллельно сечению.
Лекало из бумаги отлично подходит для разрезания металлических изделий посередине.
Бумажный шаблон
Сложенный вдвое получившийся треугольник нужно разделить на две части. Затем шаблоны нужно обернуть вокруг трубы, и зафиксировать при помощи скотча или изоленты. Шаблоны должны располагаться таким образом, чтобы один край основания совпадал со вторым.
Ножницами надо закруглить верхние углы обоих шаблонов. Получившиеся две заготовки нужного диаметра следует надеть на трубу, и отметить место разреза мелом или карандашом. Приготовленную размеченную часть можно смело отпиливать.
Для трубок небольшого диаметра, которые необходимо разрезать близко к краю, подойдет метод разметки с помощью емкости с водой. На глубокой емкости отмечается нужный угол наклона среза, затем в воду помещается конец трубки, и наклоняется к разметке. Линия контакта с жидкостью станет меткой для распиливания.
Как отметить место реза под 45 на профильной трубе
Не всем известно, как резать профильную трубу под 45 градусов болгаркой правильно и качественно. Специалисты советуют использовать для разметки профильной трубы с квадратным сечением обыкновенную треугольную линейку.
Сначала на одной из граней следует начертить прямую полосу, располагающуюся перпендикулярно борту трубы. Затем заготовку надо повернуть, и на соседнюю грань нанести косую метку. Она должна идти от края первой полоски под углом 45 градусов.
После этого изделие снова поворачивается, и проводится перпендикулярная линия. На четвертой грани останется лишь соединить проведенные ранее полосы по диагонали. Теперь можно приступить к распилу.
Чем можно резать пластиковые трубы
При устройстве различных трубопроводов пластиковые трубы все чаще заменяют стальные. Этому способствуют такие факторы как:
- большое разнообразие изделий из различных видов пластика;
- высокая стойкость пластика к коррозии и зарастанию стенок известковым налетом;
- легкость пластиковых труб, значительно облегчающая монтаж трубопроводов;
- более низкая стоимость пластика по сравнению с металлическими трубами, заметно снижающая сметную стоимость прокладки трубопроводов;
- длительный срок службы.
Поэтому пластиковые трубы повсеместно используются как в промышленном, так и в частном домостроении.
Подготовка к работе болгаркой по металлу
Болгарка относится к разряду относительно опасных электроинструментов. Получить травму можно от разлетевшегося диска либо выпавшего из рук инструмента. В обоих случаях опасность связана с высокой скоростью вращения электродвигателя устройства.
Для повышения эффективности работы болгаркой, расширения ее функциональных возможностей, на практике используют такие дополнительные приспособления:
- штативы;
- фиксаторы.
Их применение позволяет улучшить качество распиливания металлических заготовок, повысить точность процесса. Также улучшаются условия труда с позиции безопасности, возрастает его производительность.
Чтобы максимально обезопасить процесс резки, работать по металлу угловой шлифовальной машинкой следует с соблюдением целого ряда правил. Их условно разделяют на подготовительные и основные (рабочие) мероприятия.
Перед началом резки необходимо осуществить ряд манипуляций.
- Надеть специальную рабочую одежду и обувь (с противоскользящей подошвой), перчатки из плотной ткани либо кожи.
- Подготовить, исходя из особенностей и вида распиливаемого металла, подходящий диск, а затем установить его маркировкой к верху, зажав гайкой.
- Проверить используемые рабочие насадки на наличие различных дефектов, нарушающих их целостность: выбоин, трещин и прочих деформаций.
- Воспользоваться средствами индивидуальной защиты: очками, респиратором либо маской (щитком), а в некоторых случаях также и наушниками.
- Проверить работоспособность инструмента, надежность закрепления его кожуха (без него работать строго запрещено), состояние питающего шнура с вилкой.
- Подготовить рабочее место: убрать горючие материалы (смазку, топливо, бумагу, тряпки) и все мешающие вещи. Накрыть или отодвинуть на безопасное расстояние предметы, которые могут повредиться раскаленными металлическими частицами.
При возможности распиливаемый материал следует предварительно надежно зафиксировать, например, в тисках, чтобы убрать возможные случайные его подвижки. Держать обрабатываемые детали в руках либо между коленями запрещено.
Как правильно разрезать газовую трубу
Работа с обрезкой газовых труб является опасной и довольно сложной, поэтому лучше всего ее доверить профессионалам. Перед началом работы следует обязательно перекрыть подачу газа.
Следующий шаг предполагает освобождение полости трубы от остатков газа. Для этого надо зажечь газовые конфорки на плите, и подождать, когда они потухнут. Только после проведения перечисленных манипуляций следует приступать к разметке и последующей резке металла.
Качественная резка металлических труб является сложным процессом
Однако, если соблюдать меры предосторожности, и прислушаться к советам профессионалов, распилить при помощи болгарки получится металл любой плотности и толщины. Болгарка с отрезным круглым диском по праву считается универсальным инструментом в быту
Главное правило — не забывать о мерах безопасности при работе с опасным режущим инструментом.
https://youtube.com/watch?v=HQnvxX3jAHU
Особенности работы с толстым металлом, медью, чугуном, алюминием
Когда требуется распилить толстый металл на отдельные фрагменты, рекомендуется дополнительно выполнять следующие действия:
постоянно охлаждать участок соприкосновения металла с диском при помощи холодной воды по причине сильного нагрева места прорези;
- производить что остается сделать нашему клиенту резы только прямолинейно;
- разные криволинейные контуры следует вырезать отдельными прямыми отрезками небольшой длины, удаляя при всем этом ненужные части;
- полностью распиливать заготовку нужно в течение нескольких подходов, со всеми последующим углубляя прорезь;
- если требуется резать уголки, двутавровые балки, швеллер, рельсы, то каждую их конструктивную часть пилят раздельно.
Резка чугуна, нержавейки, в добавок цветных металлов, крапива, алюминия не меди, осуществляется при помощи специальных кругов, предназначенных для выполнения работ с этими материалами. Вся необходимая информация о дисках содержится в маркировке данных изделий, нанесенной с их боковой стороны. Одновременно круги отличаются составом наполнителей:
- в одних добавкой является сверхпрочный материал, который способен распилить легированную сталь;
- в других применяются мягкие связывающие вещества.
Резка нержавейки обычными дисками по металлу запрещается, потому что в их состав входят вещества, которые приводят к ускоренной коррозии места среза. Алюминий и медь – это очень вязкие цветные металлы. Их распиливают с помощью болгарки, поливая керосином образуемую диском прорезь. При этом требуется соблюдать правила противопожарной безопасности.
Отрезка трубы под углом 45 и 90 градусов
Если нужно отрезать трубу под углом 45 градусов, что чаще требуется при прокладке водопроводных, отопительных труб. Зачастую используются стальные, чугунные трубы, которые имеют цилиндрическую форму. В монтажных работах применяются прямоугольные или профильные трубы. Однако следует правильно разрезать трубу болгаркой, чтобы потом с легкостью соединить. Поэтому следует тщательно разметить трубу.
Некоторые мастера пытаются разметить место реза с помощью рулетки, но предупреждаем, что результат скорей всего получиться негативный. А для положительного результата, учтите следующую рекомендацию профессионалов.
Возьмите лист бумаги или картона, лучше А4, сложите по диагонали и оберните вокруг трубы, где планируется ровный срез.
Края бумаги должны абсолютно совпадать друг с другом. А сторона бумаги, что ближе к торцу трубы была перпендикулярна оси. После чего по кругу разметьте линию среза.
Если требуется ровно отрезать под углом 90 градусов, то решите задачу быстро с помощью опять-таки бумаги или малярного скотча. Оберните вокруг трубы, чтобы концы совпадали. Сделайте ровную разметку и отпилите.
Как ровно отрезать профильную трубу?
Мастера советуют использовать при разрезе профильной трубы угольник. Для этого угольник по очереди прикладывайте к сторонам, и плавными движениями поворачивайте и наносите метки. После действий, зафиксируйте трубу и режьте.
Правильная работа инструментом
Приступив к распиливанию любой детали посредством углошлифовальной машины, следует придерживаться таких правил.
- Держать болгарку при резке металла нужно крепко, двумя руками.
- Круги менять можно только после полного прекращения их вращения не остывания до приемлемой температуры, отключив электроинструмент от питающей сети.
- Не класть работающий инструмент на землю иначе говоря стол (не выпускать его из рук).
- Требуется периодически примерно на пять минут останавливаться для проведения отдыха, не чтобы диск охлаждался.
- Нужно постоянно заботиться о состоянии отрезного круга, не допуская его защемления краями распиливаемой заготовки.
- Не оставлять включенный в сеть инструмент без присмотра.
- Использовать только диски подходящего размера, указанные в инструкции по эксплуатации используемого устройства.
- Работу лучше выполнять на ровной поверхности, чтобы положение тела было устойчивым.
- Следить за тем, чтобы шнур питания находился подальше от вращающегося круга, острых граней, нагретых более сто градусов предметов.
- Перемещения, не связанные непосредственно с резкой, необходимо выполнять только с выключенным электроинструментом.
- Нужно располагаться сбоку иначе говоря сзади инструмента, выполняя работу самостоятельно так, чтобы части тела не находились в плоскости реза.
Когда резка металла болгаркой будет закончена, следует дождаться {рабочей остановки диска, отсоединить шнур питания инструмента от сети. После рекомендуется убедиться без любых признаков возгорания. В свое время резки материалов правше правильно держаться за рукоятку устройства в области кнопки включения/отключения правой рукой. Левая рука при всем этом располагается на вкручиваемой сверху в корпус электроинструмента ручке.
Недопустимо выполнять работу с применением болгарки в сильно уставшем состоянии, либо находясь под влиянием алкоголя, психотропных или наркотических средств.
Что касается вопроса о том, в какую сторону — на себя или от себя — должен вращаться диск включенной болгарки, то здесь однозначного ответа нет. В эксплуатационных инструкциях указывается, что первый вариант является правильным. Это связано затем, что образующиеся искры отлетают в противоположную от оператора сторону, не принося вреда. Также в таком вопросе направлении полетят фрагменты круга, если он разлетится на кусочки.
Однако если проход, когда произойдет заклинивание вращающегося «на себя» диска, инструмент отлетит в работающего. Поэтому некоторые специалисты предпочитают резать металл так, чтобы круг вращался «от себя». Вырванный из рук электроинструмент полетит в противоположную сторону. Это снижает вероятность получения травмы, а от разлетающихся искр пользователя защитят мужская одежда, обувь не перчатки.
Резка под 45 градусов
Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.
Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:
- проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
- прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.
Рис. 2 Самодельный шаблон для резки трубы под 45 градусов
проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).
Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего постепенно ее углубляя до полного отделения кромок.
Изготовление шаблона для обрезки металлопрофиля
Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником — в этом случае две кромки обрезанных деталей шаблона соединяют.
При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.
Рис. 3 Отрезание металлопрофиля с помощью стусла
Стусло для резки труб своими руками
Использование шаблона не слишком удобно — приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло — направляющие для диска болгарки, не дающие ему уходить в сторону.
Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.
Технология резки
Как правило, объемы и сложность работ, предстоящих домашнему мастеру, не требует применения высокопроизводительного и дорогостоящего оборудования производственного уровня. При изготовлении каркаса теплицы можно вполне обрезать трубы болгаркой или традиционной ручной ножовкой.
Каждый вид разреза имеет свои нюансы, а некоторые требуют особых ухищрений.
Под прямым углом
Точность реза во многом определяется качественно сделанной разметкой. Опытные мастера советуют размечать линии реза не карандашом, а малярным скотчем, соблюдая следующую последовательность действий:
- Отложить необходимый размер и поставить небольшую метку маркером или карандашом.

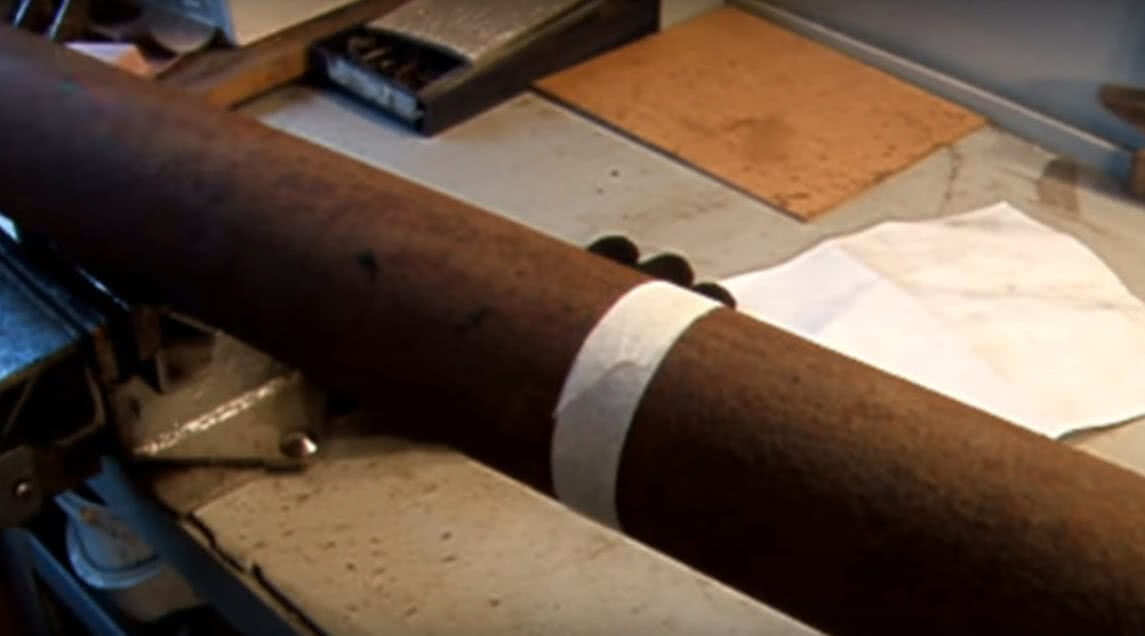

- Аккуратно, применяясь к отметке, обклеить деталь малярным скотчем по кругу. Кромки бумаги должны сойтись без сдвига. Это признак того, что бумага наклеена правильно. Если кромки не сошлись, скотч нужно переклеить.
- Надежно зафиксировать заготовку, чтобы исключить ее подвижки и прекос в ходе работы. Для фиксации использовать тиски, струбцины.
- Отрезаемый (меньший) кусок заготовки следует оставить на весу, чтобы он не зажимал лезвие или диск.
- Разрез начинают с верхней части.

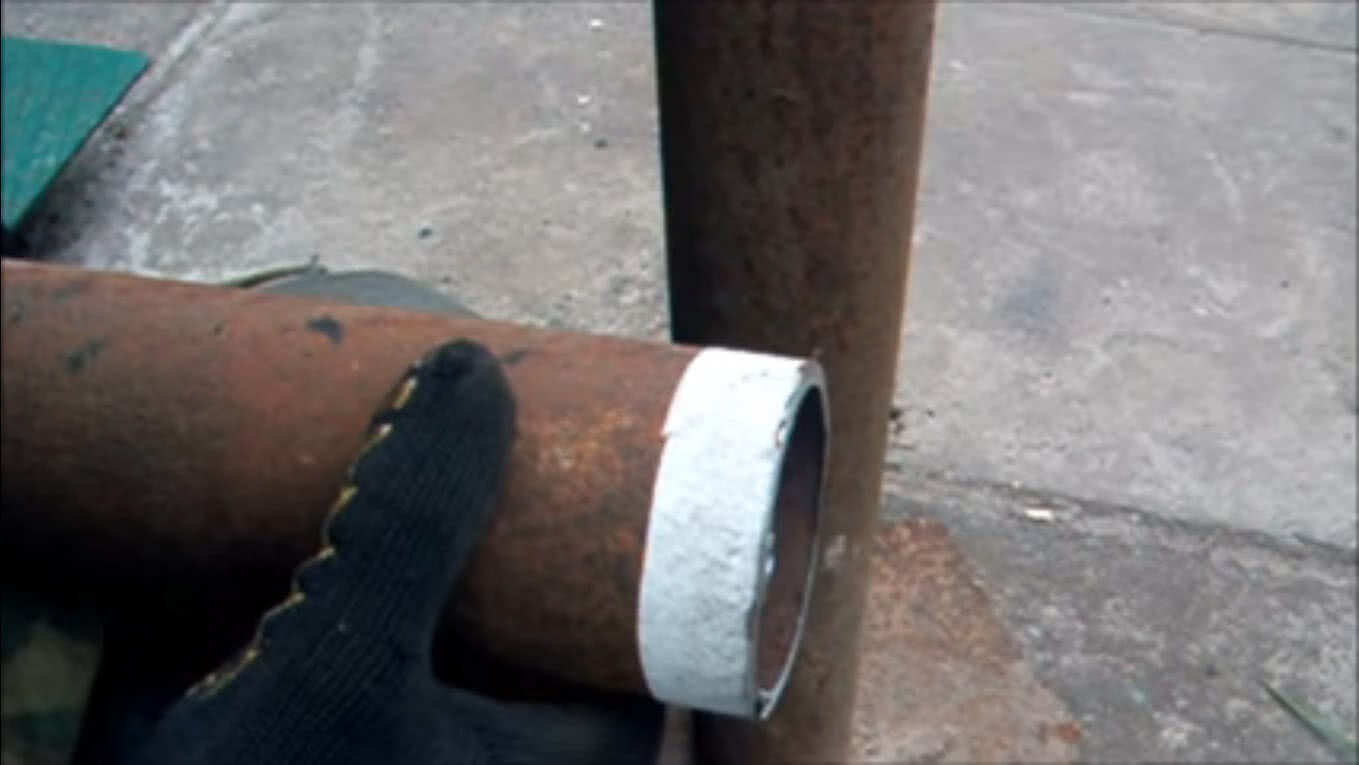

- Диск болгарки (или полотно ножовки) ведут точно по краю малярной ленты, не отклоняясь в сторону.
https://youtube.com/watch?v=wXP8mSYFMEA
Это позволить ровно отрезать необходимую длину.

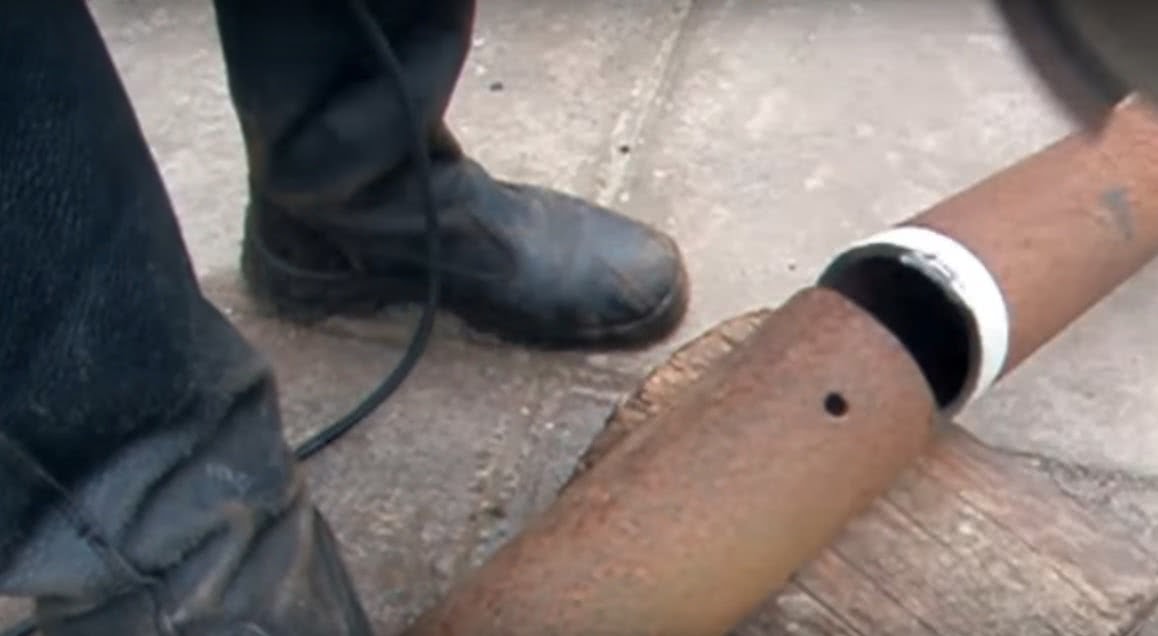

Если диаметр большой, то разметку выполняют так же, но режут по частям, секторами по 30-60°. После прорезания очередного сектора крепления ослабляют и проворачивают трубу. Далее снова фиксируют и продолжают отрезать с того места, где закончился предыдущий сектор
Чтобы получилось ровно, особое внимание следует уделять началу реза, избегая ступенек и забоин
Косой разрез под 45°
Отрезать конец трубы ровно под 45° возможно без использования сложных приспособлений. Достаточно применить слесарную смекалку. Понадобится проделать следующее:
- Вырезать бумажный листок в форме квадрата.
- Сложить по диагонали. Поучится прямоугольный равнобедренный треугольник.
- Обернуть заготовку листком так, чтобы катет треугольника был перпендикулярен оси, а гипотенуза образовала восходящую спираль.
- Закрепить лист скотчем.
- Зафиксировать заготовку и отрезать по косому краю листка. Получится под 45°.
Косая резка труб
Существует еще один народный метод. Конец заготовки погружают в емкость с жидкостью под необходимым углом. Отрезать нужно по границе смоченного и сухого участков.
Это П-образный шаблон, в боковых стенках которого уже сделаны прорези под заданными углами. Трубу упирают в дальнюю от мастера стенку стусла и прижимают там рукой или ручным зажимом. Полотно ручной пилы заводят в соответствующие пазы и пилят. При необходимости отрезать под другим углом, можно сделать в стенках стусла дополнительные пропилы.
Чем резать полипропиленовые трубы
Мы уже писали про полипропиленовые трубы в этой статье. Лично я считаю эти трубы, фактически самыми всераспространенными, поэтому как сама труба, ну и фитинги, соединения, для их стоят значительные копейки. Потому что они очень всераспространены, я постараюсь поведать про их как можно больше. И сейчас легкая статья, чем резать полипропиленовые трубы. Вроде вопрос легкий, но не многие новенькие про это знают………
Как ровно отрезать трубу? обзор труборезов
В отличии от железных и металлопластиковых труб, которые можно резать ножовкой по металлу, полипропиленовые трубы намного мягче. И резать их ножовкой по металлу, это извините меня за выражение — «чистое извращение». Но если у вас ничего нет под рукою, можно резать и ножовкой по металлу. Вообщем честно говоря резать такие трубы можно чем угодно, хоть ножиком, это пластик. НО есть маленькой минус, резки полипропилена допустим ножовкой по металлу. Все дело в том, что в месте разреза, будет стружка, которая остается в трубе и будет мешать водяному сгустку, а это уже не есть отлично.
Потому в резке полипропиленовых труб, я для вас советую использовать особые ножницы.
Ножницы для резки полипропилена, идут в комплекте со многими паяльничками полипропиленовых труб. У ножниц есть особый очень острый ножик, который находится сверху, также нижний держатель, где труба лежит.
Просто отмечаем подходящий размер трубы, кладем в ножницы и отрезаем подходящую величину трубы. Все просто. Необходимо сказать полипропилен режется совсем не сложно.
После таковой резки не остается ни заусенцев, ни крошки, только очень ровненькая поверхность, можно сразу паять.
Режьте полипропилен ножницами, если у вас их нет то купите, стоят они не недешево, 100 – 400 рублей, но они того стоят.
Другие инструменты для резки пластиковых труб
Их употребляют изредка, когда под рукою нет никакого трубореза:
- Болгарка – для резки труб будет нужно отрезной диск по металлу. Основным моментом при работе болгаркой является четкое регулирование усилия, очень очень на инструмент давить нельзя.
- Электролобзик – это с более удачный метод при отсутствии особых ножниц. Тут велика возможность получить косой срез, потому для большей точности во время работы трубу нужно пару раз повернуть.
Чем категорически не рекомендуется резать трубы:
Резка при покупке
Если вы покупаете арматуру в магазине или на складе в небольшом количестве, попросите рабочих нарезать ее на отрезки необходимой вам длины прямо там. Обычно такую услугу (платно или бесплатно) предоставляют многие продавцы, стремясь завлечь к себе как можно больше покупателей, так как резать арматуру таким «способом» намного выгоднее:
- вам не придется искать машину и перевозить длинные стержни арматуры;
- арматура на вашу строительную площадку прибудет уже нарезанной на части нужной длины, и вы сможете сразу приступить к работе с ней;
- вам не потребуется самому выполнять резку арматуры и искать для этого необходимый инструмент.
Только не забудьте заранее подсчитать количество и длину необходимых вам арматурных стержней.
