Резка труб под углом: обзор лучших способов и хитростей

Оглавление

В видео, процесс реза болгаркой:

Надеюсь просмотр был полезным. Трубу здесь я режу большого диаметра и затратил на рез всего три минуты, естественно что затраты времени на рез трубы диаметром от 15 до 25 миллиметров, будут гораздо меньше. При работе с болгаркой всегда будь в очках — это обязательное условие, для безопасности твоего здоровья. Так что, дорогие друзья, смело применяйте это в работе и пусть вам всегда сопутствует успех.

Статья до этой строки была написана изначально, и посвящена она в помощь сантам со стажем, о чём пояснил в описании к видеоролику. И что же я увидел по истечении десяти месяцев размещения его на YouTube: , 66 лайков и 95 дизлайков. Куча отрицательных комментариев. Печально однако, ни к этому стремился. Один зритель, именем Владимир Темляк, написал: «всякую хрень показывают лишь бы подзаработать». Интересно в чём тут мой заработок? Последний комментатор, под ником Jumatatu ta, кинул пару ссылок на фотографии увечных людей. И тут до меня дошло, что многие «хаящие» мой ролик зрители — это простые обыватели, к тому же напуганные страшилками распространёнными в сети интернет. Следующая строка для них:

Вот для этих ребят и был снят ролик, их я хотел познакомить с диском толщиной в 1,2 мм.

Но меня уже задели эти дизлайки и потому решил изучить, что по этому вопросу есть в сети. Какого же было моё изумление по прочтении сайтов располагающихся в ТОПе поисковиков: масса статей написанных про болгарку копирайтерами. Кто это? А я поясню, копирайтер — это человек, зарабатывающий на жизнь написанием статей, то есть ему дают набор ключевых слов ( в нашем случае — болгарка, отрезной диск, несчастный случай), говорят, что статья должна содержать не менее 2-3 тысяч знаков (знак — это буква, символ, пробел и т.п.) и тот шлёпает статью. С таким же успехом завтра он пишет про божью коровку, а послезавтра про космические корабли, а ещё через день про пользу смеси «Турбослим». Я понятно объяснил?

Что может написать, к примеру, в новостном выпуске корреспондент? Конечно какую нибудь сногсшибающую сенсацию, о-о как они любят фразы: «кровью было залито два лестничных марша в подъезде»… и тому подобное. Никогда, никто в новостях не расскажет, что молдованин, или там узбек, или русский, поставил на УШМ кружок не того диаметра… А ЗРЯ!

Нет, не подумайте, я и в мыслях не имел «умолять» серьёзность работы с этим инструментом, но это всего лишь инструмент — ручной инструмент. Ещё раз напомню: ежедневно миллион человек его используют, и пятьсот тысяч из них эксплуатируют без кожуха.

Как правильно выбрать диски

На кругу имеются обозначения, которые помогут правильно выбрать круг.

Выбирая диски, нужно знать, для чего они будут использоваться, обратить внимание на их диаметр и толщину. Это основные параметры дисков

Наименьший диаметр – 125 мм, а максимальный, из общедоступных, – 250 миллиметров. В профессиональных болгарках диски могут быть большего диаметра.

От диаметра диска зависит толщина отрезаемой детали и максимальная глубина разреза.

Если планируется резать только металл, нужно приобретать отрезной диск. Он имеет самую малую толщину от 1 до 1,2 мм, для промышленных болгарок – до 2,5 мм. Это облегчит физическую нагрузку на болгарку и на работающего. Разрез получается аккуратным.

Если планируется фигурная резьба по тонкому металлу, то делается она диском самого малого диаметра или старым, почти отработанным диском.

Многие считают, что для резки металла нужно использовать алмазный диск. Это совершенно неправильное мнение. Алмазный диск в металле просто увязнет и для дальнейшей работы будет непригоден.

Специалисты утверждают, что особых трудностей при резке металла болгаркой не возникает даже у начинающих.

Разметка посредством листа бумаги

Один из самых несложных способов пребывает в разметке угла посредством листа бумаги. Квадратный лист складываем строго по диагонали. Берем трубу и оборачиваем ее сложенным страницей так, дабы края диагоналей были друг против друга. Так, на меньшей стороне страницы у нас оказался угол 45 градусов. Берем любой разметочный инструмент и размечаем по косильной лески страницы место будущего разреза трубы. Дабы разметка случайно не стерлась, возможно применять узкий скотч. Данный способ разметки удобен для долгой трубы громадного диаметра, и место разреза которой находится где-то посередине.

Способы разметки и резки металлических труб

Использование в производстве и монтаже металлоконструкций связано с необходимостью резки поперек, вдоль и под углом. И далеко не всегда под рукой есть специальное оборудование. Как ровно обрезать трубу с помощью подручных средств, мы опишем в этой статье.

Способы резки металлических труб под углом

Отпилить трубу или разрезать ее на части можно несколькими способами. Из доступных инструментов лучше всего с этой задачей справляется болгарка.

Но самой большой проблемой остается необходимость правильно разметить линии реза. Они могут быть разными, чаще всего приходится выдерживать либо прямой угол относительно оси трубы, либо 45 градусов.

Приемы несколько меняют в зависимости от того, какие изделия нужно разрезать:

трубы для прокладки водопровода, газовые и для разводки отопления;
профильные изделия для сборки ворот, козырьков, других металлоконструкций;
трубы большого диаметра — как правило, это редко нужно в домашних условиях, где самые широкие просвет только в канализации;
трубы из стали, чугуна, тонкостенные из цветных металлов и мягких сплавов.

Обе задачи решаются довольно просто даже без использования специального лекала угла трубы.

ВАЖНО ЗНАТЬ: Гофрированная труба из нержавеющей стали

Режем трубу под углом 90 градусов

Для разметки разреза под прямым углом можно воспользоваться листом бумаги стандартного формата А4, широкой изолентой или строительным скотчем. Если обернуть достаточно широкий материал вокруг трубы так, чтобы его края точно совпали при наложении, то получится идеальная линия реза. Если скотч или лента плотно приклеились к металлу, можно идти прямо по краю.

Важно уметь правильно пользоваться шлифмашиной, держать ее с определенным усилием и соблюдать правила безопасности. Описанный прием самый простой, он пригоден и того, чтобы обрезать трубу большого диаметра

Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол.

Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой.

Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к .

ВАЖНО ЗНАТЬ: Бесшовная нержавеющая труба

Разметка угольником

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.

Как правильно резать трубы из разного металла

Точный распил и обрезка труб зависит не только от грамотно выполненной разметки. Большое значение имеет и материал — металл разной толщины и твердости режется с разными усилиями и побочными эффектами.

Чтобы правильно отрезать чугунную трубу, ее не следует пилить на всю глубину насквозь.

Чугун — хрупкий металл, поэтому обычно делается несколько надпилов, а потом специалист одним точным ударом зубила отбивает по ним кусок.

Для работы с тонкостенными трубами придется очень точно выверять положение болгарки. При этом мастеру должен правильно подобрать . В промышленных условиях для выполнения тех же задач можно использовать специальные труборезы, газорезку и сварочные аппараты.

ВАЖНО ЗНАТЬ: Cкользящая опора для трубопроводов

Безопасность при обрезке газовой трубы

При работе с газовыми трубами, подключенными к магистрали, важно соблюдать меры безопасности. Сначала перекрыть кран подачи газа, потом убедиться в том, что в трубе ничего нет

Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет.

Отрезка трубы под углом 45 и 90 градусов

Если нужно отрезать трубу под углом 45 градусов, что чаще требуется при прокладке водопроводных, отопительных труб. Зачастую используются стальные, чугунные трубы, которые имеют цилиндрическую форму. В монтажных работах применяются прямоугольные или профильные трубы. Однако следует правильно разрезать трубу болгаркой, чтобы потом с легкостью соединить. Поэтому следует тщательно разметить трубу.

Некоторые мастера пытаются разметить место реза с помощью рулетки, но предупреждаем, что результат скорей всего получиться негативный. А для положительного результата, учтите следующую рекомендацию профессионалов.

Возьмите лист бумаги или картона, лучше А4, сложите по диагонали и оберните вокруг трубы, где планируется ровный срез. Края бумаги должны абсолютно совпадать друг с другом. А сторона бумаги, что ближе к торцу трубы была перпендикулярна оси. После чего по кругу разметьте линию среза.

Если требуется ровно отрезать под углом 90 градусов, то решите задачу быстро с помощью опять-таки бумаги или малярного скотча. Оберните вокруг трубы, чтобы концы совпадали. Сделайте ровную разметку и отпилите.

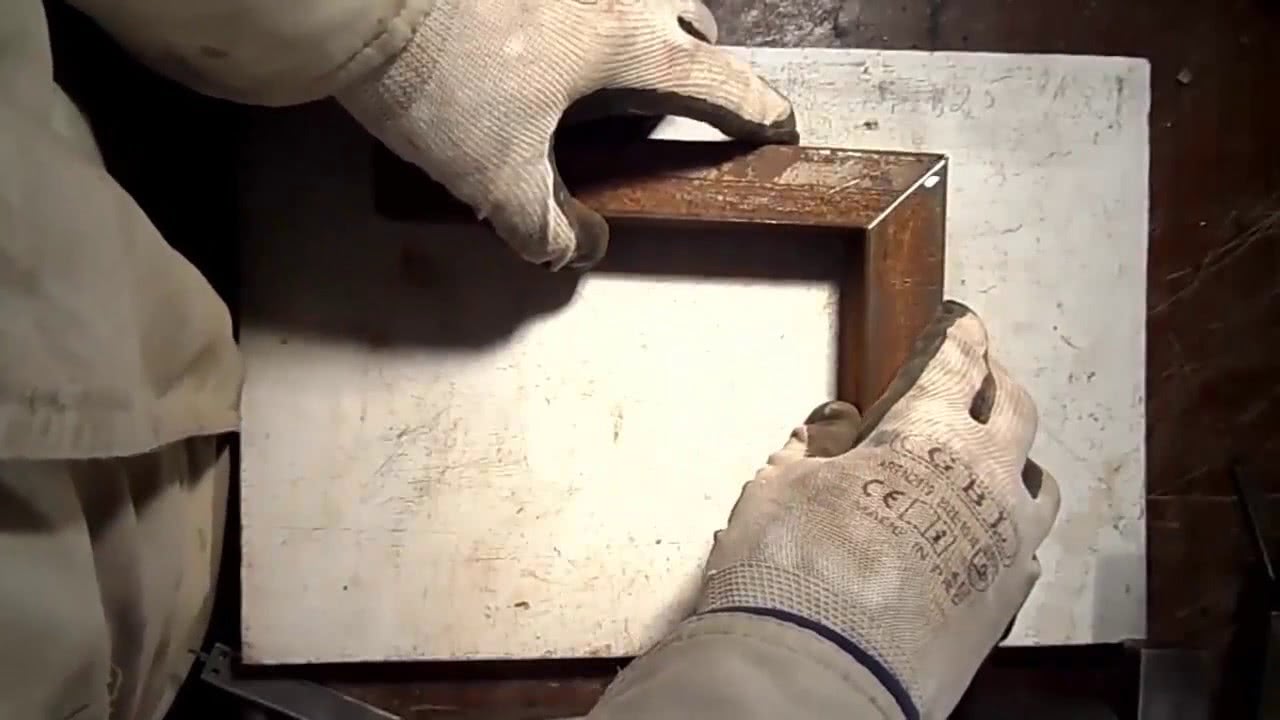

Как ровно отрезать профильную трубу?

Мастера советуют использовать при разрезе профильной трубы угольник. Для этого угольник по очереди прикладывайте к сторонам, и плавными движениями поворачивайте и наносите метки. После действий, зафиксируйте трубу и режьте. Подготовьте себе шаблон, который пригодится в будущем и сэкономит время. Лучше действие производить болгаркой, так разрез будет ровнее.

Как резать чугунную трубу?

В работе с чугунной трубой, учитывайте, что это хрупкий материал. Поэтому наведем способ, с помощью которого получится разрезать такой металл без повреждений.

Перед началом работы сделайте пометки для разреза, как и в работе со стальными трубами. Подложите деревянный брус для опоры. Пройдитесь болгаркой по окружности трубы, делая небольшие разрезы. Потом возьмите зубила, вставьте в канавку и нанесите сильный удар молотком. Имейте в виду, что для разреза чугунных труб используются отрезные диски на бакелитовой основе.

Если под рукой нет болгарки, чтобы разрезать чугунную трубу канализации или других предназначений, воспользуйтесь ножовкой по металлу, зубилами или специальными труборезами.

Как обрезать газовую трубу?

Обрезание газовой трубы опасное действие, поэтому лучше всего доверить профессионалам. Но если уверены в силах, тогда для разрезания металла берите болгарку, сварку, ножовку, газосварку.

Перед работой перекройте стояк с подачей газа. После чего выпустите остальной газ из трубы. Для этого подожгите газ в конфорках и ждите, когда потухнет.
После проведенных действий, режьте. Используя способ сварки, металлическая основа сгорает при воздействии высокой температуры. Результат быстрый и эффективный. Но помните, что для обрезки или укоренение газовых труб опять-таки нужен опыт.

Способы резки труб большого диаметра

Для разреза труб большого диаметра, например, канализации, есть ряд надежных инструментов. Далее рассмотрим одни из них подробно:

Болгарка недорогой и доступный вариант, но считается не самым безопасным в работе с такими материалами. Раз решились использовать такой способ, то будьте осторожны и воспользуйтесь средствами защиты.
Роликовый станок (труборез) — такой инструмент приспособленный для подобных манипуляций. Устройство крепится и начинается удаление материала. Сила прижима регулируется с помощью механических приспособлений

Важно отметить, что модели станка отличаются формой, поэтому перед использованием учитывайте соотношение размеров с трубой.
Газовая резка наиболее популярный вариант для резки труб большего диаметра, листового металла. Разрез происходит из-за действия пламени высокой интенсивности, металл плавится и выходи из зоны разреза с потоком газа

Такой способ удобный и эффективный.

Как разрезать трубу вдоль правильно?

Быстрый способ разрезать трубу вдоль с помощью болгарки:

Главное внимание уделите разметке.
Используйте для такого случая малярную нить, которая нашла распространение при разметке стен.
Перед началом работы зафиксируйте трубу и небольшими движениями, тщательно пилите трубу.
Лучше не спешите, а деликатно и медленно обрабатывайте части трубы, так отрезной диск не соскочит с линий разметок. Помните о технике безопасности.. Как резать тонкостенные трубы?

Как резать тонкостенные трубы?

Тонкостенные трубы изготавливаются из цветных металлов: алюминия, меди. Подобною работу следует производить деликатно, так как высокая вероятность деформации материала. Для резки используют наполнители, например, песок. Действия можно проводить с помощью болгарки, специального станка.

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки.
Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси.
В месте будущего среза выполняется пунктирная разметка.
Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

Замеряется величина окружности трубы.
Выполняется резка трубы под углом 90 градусов.
На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
Выполняются расчеты: диаметр трубы делят на три.
От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
Данные точки соединяются с другими плавными дугами.
После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.

Технология резки

Как правило, объемы и сложность работ, предстоящих домашнему мастеру, не требует применения высокопроизводительного и дорогостоящего оборудования производственного уровня. При изготовлении каркаса теплицы можно вполне обрезать трубы болгаркой или традиционной ручной ножовкой.

Каждый вид разреза имеет свои нюансы, а некоторые требуют особых ухищрений.

Под прямым углом

Точность реза во многом определяется качественно сделанной разметкой. Опытные мастера советуют размечать линии реза не карандашом, а малярным скотчем, соблюдая следующую последовательность действий:

Отложить необходимый размер и поставить небольшую метку маркером или карандашом.

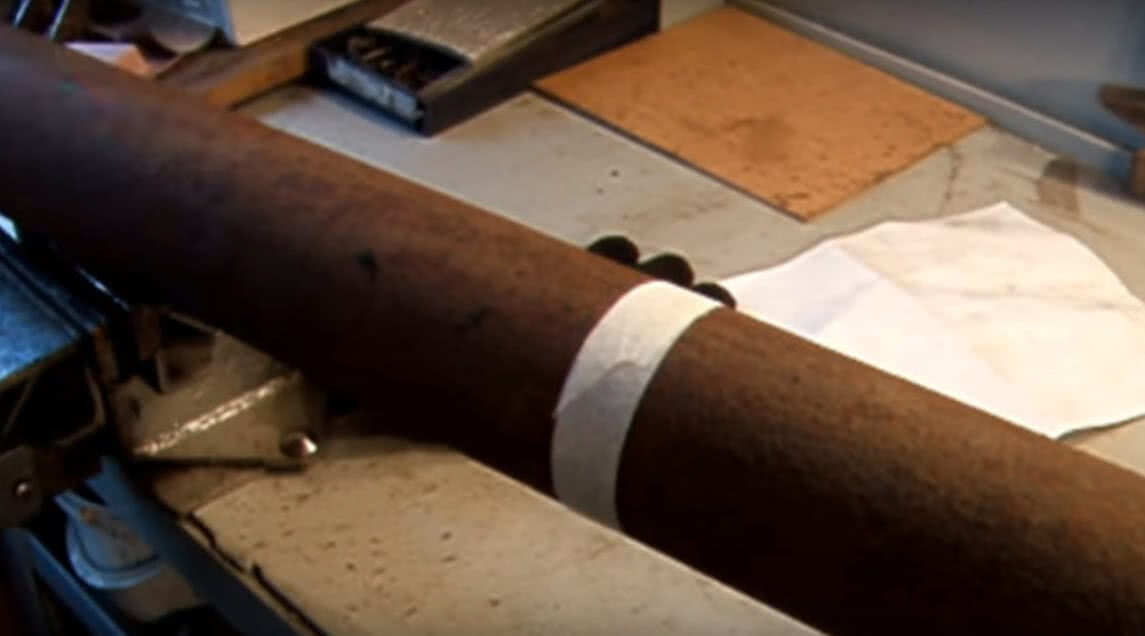

Аккуратно, применяясь к отметке, обклеить деталь малярным скотчем по кругу. Кромки бумаги должны сойтись без сдвига. Это признак того, что бумага наклеена правильно. Если кромки не сошлись, скотч нужно переклеить.
Надежно зафиксировать заготовку, чтобы исключить ее подвижки и прекос в ходе работы. Для фиксации использовать тиски, струбцины.
Отрезаемый (меньший) кусок заготовки следует оставить на весу, чтобы он не зажимал лезвие или диск.
Разрез начинают с верхней части.
Диск болгарки (или полотно ножовки) ведут точно по краю малярной ленты, не отклоняясь в сторону.

Это позволить ровно отрезать необходимую длину.

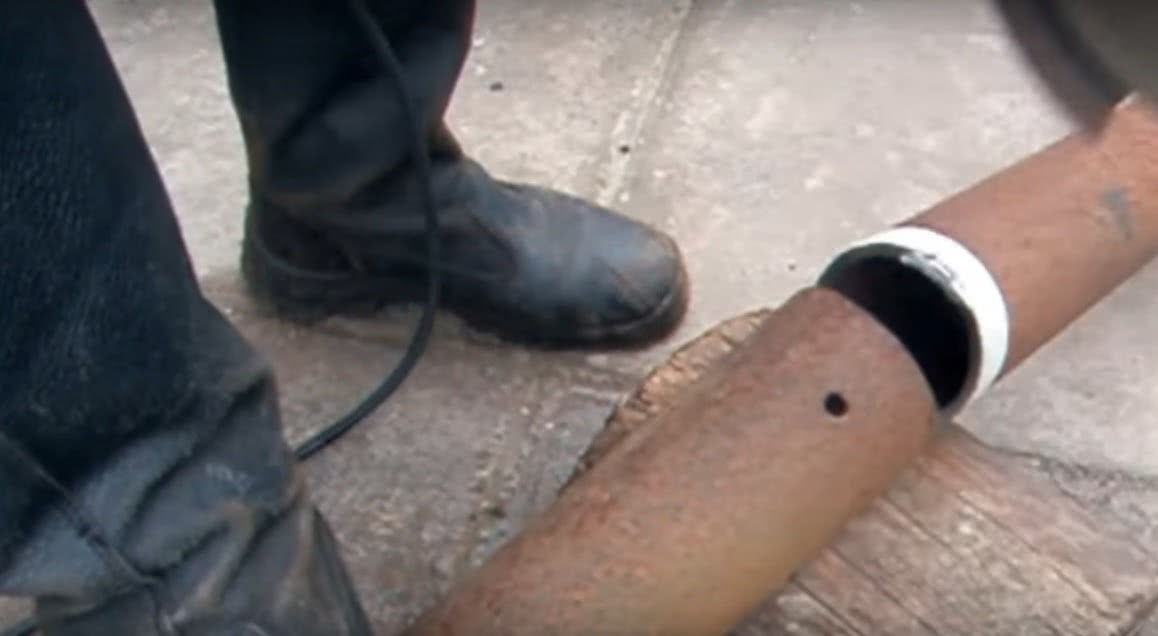

Если диаметр большой, то разметку выполняют так же, но режут по частям, секторами по 30-60°. После прорезания очередного сектора крепления ослабляют и проворачивают трубу. Далее снова фиксируют и продолжают отрезать с того места, где закончился предыдущий сектор

Чтобы получилось ровно, особое внимание следует уделять началу реза, избегая ступенек и забоин

Косой разрез под 45°

Отрезать конец трубы ровно под 45° возможно без использования сложных приспособлений. Достаточно применить слесарную смекалку. Понадобится проделать следующее:

Вырезать бумажный листок в форме квадрата.
Сложить по диагонали. Поучится прямоугольный равнобедренный треугольник.
Обернуть заготовку листком так, чтобы катет треугольника был перпендикулярен оси, а гипотенуза образовала восходящую спираль.
Закрепить лист скотчем.
Зафиксировать заготовку и отрезать по косому краю листка. Получится под 45°.

Существует еще один народный метод. Конец заготовки погружают в емкость с жидкостью под необходимым углом. Отрезать нужно по границе смоченного и сухого участков.

Это П-образный шаблон, в боковых стенках которого уже сделаны прорези под заданными углами. Трубу упирают в дальнюю от мастера стенку стусла и прижимают там рукой или ручным зажимом. Полотно ручной пилы заводят в соответствующие пазы и пилят. При необходимости отрезать под другим углом, можно сделать в стенках стусла дополнительные пропилы.

Какие инструменты используют для резки труб

На первый взгляд может показаться, что резка труб является довольно простым процессом, не стоящим отдельного упоминания. Однако это не совсем так. Одно дело, когда вам не нужны точные ровные срезы под углом 90º или каким-либо другим, поскольку дальнейшая сварка или стыковка торцов производиться не будет. И совсем другое дело, когда нужно сделать абсолютно точный срез. Заметим, что при необходимости выполнения нарезки косых торцов с точным углом, стоит проконсультироваться с опытными мастерами.

Отдельно стоит упомянуть о трубах с большим диаметром, при стыковке которых должен быть обеспечен срез ровно в 90º. Как бы то ни было, все эти операции производятся с применением специального оборудования.

Инструменты и материалы

Для того чтобы разрезать конструкцию под 45 градусов вам потребуется купить следующие инструменты и материалы:

Бумага;
Тара с водой;
Строительный скотч;
Обычный скотч;
Керно;
Ножницы;
ПК и программа, позволяющая создать развертки конструкций;
Токарный агрегат;
Газопламенный инструмент;
Инструмент для резки конструкций;
Сварочный инструмент;
Ножовка по металлическим поверхностям;
Болгарка.

Выполнение работы

Что делать, если требуется разрезать трубу под 45 градусов? В первую очередь понадобится лист квадратной формы. Он складывается по диагонали. Затем в него помещается конструкция. Края диагоналей при этом должны соприкасаться. Меньшая сторона листа дает понять, где располагается линия в 45 градусов. Ее требуется прочертить мелом или керном.

Для этих целей можно также использовать малярный скотч. Лучше, если он будет узким. Метод хорош в тех случаях, когда конструкция отличается большой длиной и разделять ее нужно посередине. Малярный скотч накладывается под необходимым уклоном. Если он был наклеен неправильно, его можно запросто переклеить. Для качества работы рекомендуется наклеить скотч на трубу в 2-3 слоя.

Можно попробовать и более сложный метод, гарантирующий наиболее точные результаты. Для него потребуется ПК и установленная программа для выполнения разверток или чертежей. Для начала выполняется чертеж. В шаблоне указываются размеры окружности конструкции и уклон. Развертку можно сделать и без специальной программы, применив ОСТ 38-43-81. Затем шаблон распечатывается на принтере. Количество листов, используемых при этом, определяется исходя из надобности. Чертеж вырезается и проклеивается скотчем. Затем он подносится к конструкции, и по линиям расчерчиваются места для разреза.

После того, как расчерчена линия по любому из представленных выше способов, можно разрезать трубу под 45 градусов. Для этого рекомендуется использовать токарный инструмент. Он позволяет выполнить гладкий и точный срез. Если применяется газопламенный инструмент или сварки, для качественной работы обязателен опыт. В ином случае срез получится неровным. Если работа проводится с большим количеством конструкций, лучше воспользоваться болгаркой или инструментов для нарезки труб. Если никакого профессионального инструмента под рукой у вас нет, можно применить в дело ножовку по металлическим поверхностям.

Перед тем, как разрезать трубу под 45 градусов, рекомендуем вам просмотреть полезные информационные материалы: фото и видео.

Достаточно часто при выполнении различных строительных или ремонтных работ возникает необходимость в разрезании трубы. Это могут быть сантехнические работы, прокладка трубопроводов или монтаж систем отопления, но в любом случае знать, как ровно отрезать трубу необходимо. О некоторых особенностях выполнения этой задачи и пойдёт речь далее.

Изготовление трубореза своими руками

Если по каким-то причинам нет возможности приобрести профессиональное устройство, то его вполне реально изготовить своими руками из обычных материалов, доступных практически каждому. Преимущества такого варианта в следующем:

обойдется такое устройство дешевле магазинного;
его можно приспособить конкретно под свои потребности (обрезка труб заданных параметров);
при его изготовлении можно научиться новому и приобрести ценный опыт, который пригодится в других областях.

Что понадобится для работы

Чтобы изготовить инструмент самостоятельно, требуется небольшой набор инструментов и материалов:

набор гаечных ключей;
отвертки;
ножовка для работы по металлу;
квадратная катанка;
пружина;
ножовочные полотна.

Также в работе понадобятся болт и винты специальных размеров, которые зависят от параметров самого устройства. Металлические заклепки выбираются обычных размеров (диаметр 0,4 см).

Последовательность работ связана с этапами изготовления левой (1), правой половины (3) инструмента и их сборки. Чертеж для примера приведен ниже.

Цифрой 2 обозначены обрезки полотна, 4 – прижимной винт. Размеры указаны в миллиметрах и могут быть пропорционально пересчитаны под конкретно вашу модель.

Как разметить трубы для сваривания под углом (разметочное приспособление)

Здравствуйте, уважаемые читатели и самоделкины! Наверняка некоторым из Вас доводилось соединять круглые трубы под углом. Важным моментом, который обычно вызывает затруднения — это подготовка торцов труб и соответствующих отверстий для них. Без предварительной разметки подгонка «на глаз» займет много времени, и будет не очень точной. В данной статье автор YouTube канала «Wood Products» расскажет Вам, как можно изготовить разметочное приспособление для этих целей.

Эта самоделка весьма проста в изготовлении, и делается буквально из подручных материалов.

В недавней статье мастер уже рассказывал про изготовление копировальной линейки, принцип работы которой весьма похож, а готовую линейку можно приобрести на Алиэкспресс.

Однако, эти линейки могут работать только «в плоскости», и с их помощью не получится сделать копирование трехмерной формы.

Материалы. — Электроды — Пластиковые бутылки, старая велосипедная камера, ватные палочки — Наждачная бумага.

Инструменты, использованные автором. — Технический фен — Болгарка, дисковая шлифовальная насадка — Ножницы по металлу — Кусачки, пассатижи, напильник, ножовка по металлу, молоток, нож, маркер. Процесс изготовления. Итак, в качестве копиров мастер будет использовать сердечники от обычных сварочных электродов, с которых нужно удалить обмазку. Также прекрасно подойдет прямая стальная проволока 1,5-3 мм в диаметре, либо бамбуковые палочки. Чем меньше будет диаметр — тем выше получаемая точность разметки.

Электроды для этого дела слишком длинные, и их нужно разрезать на две части. После этого их поверхности шлифуются, а также зачищаются края от заусенцев.

Еще одним элементом конструкции послужит небольшой сектор от старой велосипедной камеры. Его длина должна быть от 1/2 до 3/4 высоты цилиндра.

Этот кусочек резины нужно надеть на пластиковый цилиндр. Чтобы это сделать, мастер сначала надевает его на трубу, а затем перекатывает с нее на цилиндр.

В качестве разделителей послужат ватные палочки, с которых автор срезает головки, и оставляет сами трубочки. Их количество должно быть таким же, как и стальных штырьков.

Этим трубкам нужно придать плоскую форму, сплюснув их пассатижами по всей длине.

Надев корпус на трубу, автор ставит на нем две метки. Они должны находиться в одной плоскости с осью цилиндра.

Параллельно этим меткам автор вставляет первый и второй штырек. Между ними вставляется плоская пластиковая вставка. Соблюдая соосность, таким способом вставляются все палочки, чередуясь с разделителями.

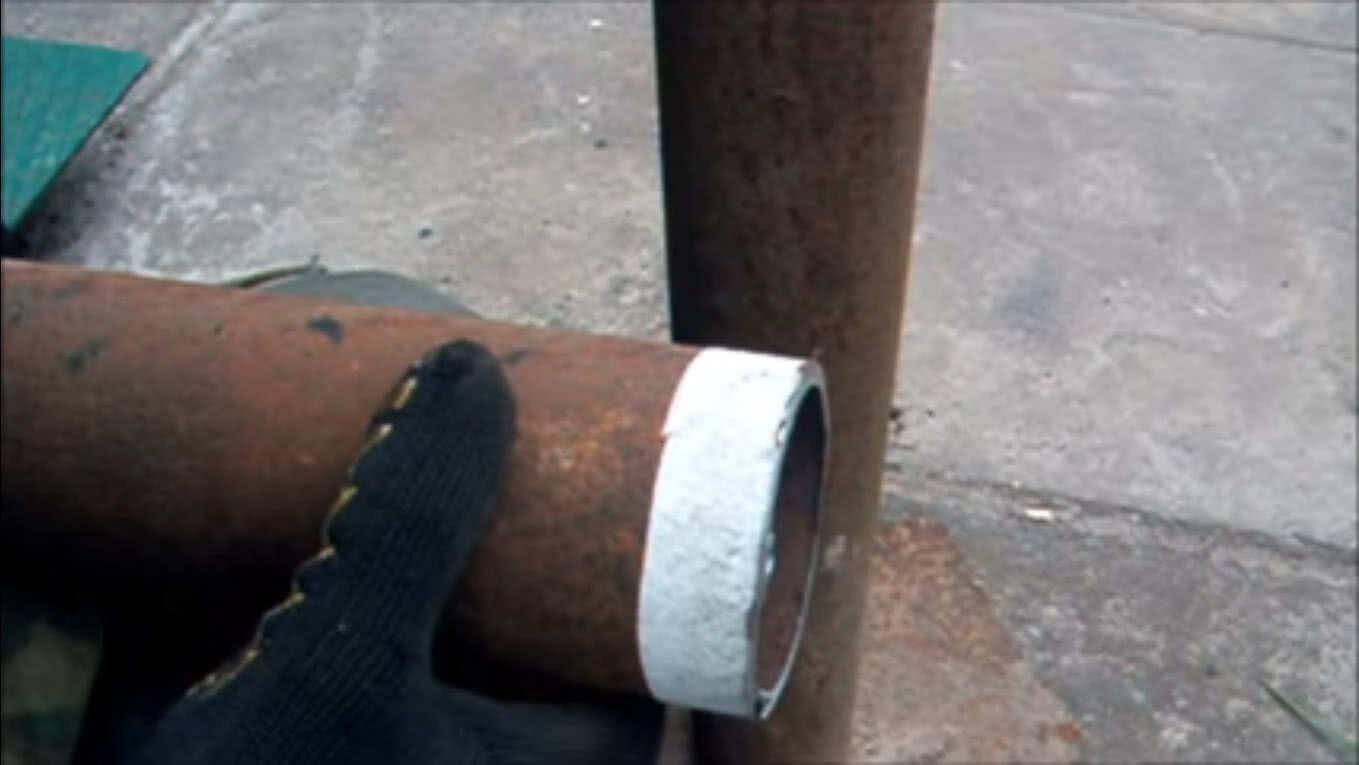

Приложив копир штырьками к боковой части трубы под углом 90 градусов, каждый пруток выдвигается до контакта с поверхностью по одному.

Сняв копир, мастер наводит линию, и можно срезать излишек материала.

В итоге стык двух труб хорошо получился с первого раза. Причем обработанную трубу автор разворачивает на 180 градусов относительно оси, для демонстрации результата.

А теперь немного более сложный вариант — подрезка торца трубы для установки в угол.

И здесь операция выполнена с первого раза. При разметке ответных отверстий, нужно будет учитывать толщину стенок труб.

Благодарю автора за простое, но полезное приспособление для удобной и быстрой разметки труб.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Резка труб под углом: преимущества и недостатки разных способов + пример выполнения работ
