Монтаж
Установка петель на межкомнатные двери не потребует специальных навыков, поэтому процесс не сложно провести своими руками
После того, как разметка сделана, важно оценить ситуацию. Самая распространенная ошибка: неправильный выбор петель
Если полотно слишком тяжелое, то не все крепежи выдержат его вес. Легкие крепежные элементы применяются для монтажа дверей внутри помещения, для уличной дверной конструкции показана только врезка усиленных петель.
Врезка
Будет удобнее, если короб еще не прикручен к проему. Тогда процедура займет немного времени. Достаточно иметь под рукой инвентарь, о котором говорилось выше. Пошаговая инструкция:
- Прикладывается петля по отметке к торцу, очерчивается контур, отмечаются места для сверления;
- Выбирается небольшое углубление. Просверливаются ниши для метизов. Предпочтительнее пользоваться фрезером. Стамеска осуществляет выборку материала не аккуратно;
- После этого короб кладется на пол, в него вставляется полотно.
- Петли вставляются в отверстия, фиксируются метизами.
- Блок возвращается в вертикальное положение, проверяется работоспособность конструкции.
Только после этого монтируется коробка в проём. Поняв, как ставить петли методом врезки, человек сможет установить любые крепления на дверь различной конфигурации.
Ввертные петли
Как правильно установить подобные петли на дверь? Эта вариация фурнитуры крепится не так просто. Без фрезера и дрели не обойтись. Помимо подготовительного процесса, стоит позаботиться о помощнике, который будет периодически поддерживать короб или полотно двери. Пошаговый алгоритм действий:
- На торцевой части полотна и короба делается разметка. Навесы должны располагаться на одном расстоянии от пола и потолка;
- Вырезаются углубления электрическим оборудованием. Если сделать выборку материала до конца не получилось, подключается к работе стамеска;
- Если внимательно рассмотреть навес скрытого варианта, то станет ясно, что он состоит из двух элементов. Одна половинка, которая больше, устанавливается на короб, вторая фиксируется в полотно;
- После того, как метизы будут вкручены, короб вместе с полотном затягивается насколько хватает сил;
В конце стандартное мероприятие – проверка работоспособности.
Барные петли
Для монтажа этих изделий достаточно иметь электрическое оборудование. Крепежные элементы идут в комплекте вместе с петлями. Конструкция этих деталей немного отличается, они имеют два пружинных навеса. Эта особенность позволяет дверной конструкции открываться в любую сторону. Как правильно ставить петли подобной конфигурации своими руками на межкомнатные двери:
- После того, как сделаны отметки для штырей, с помощью дрели выбирается полость;
- Прежде чем врезать петельки, необходимо ослабить внутреннюю пружину, потому что она слишком натянута. Если в комплекте отсутствует ключ для этого, то можно воспользоваться шестигранником;
- Проводится фиксация метизов.
Следом проводятся регулировочные действия. От того, насколько хорошо будет настроена пружина, зависит не только легкость открытия/закрытия двери, но также срок службы изделия. Это мероприятие проводится по часовой стрелке с помощью специального болта. По мере поворота, проверяется, насколько сильно натянута пружина при движении полотна
Важно учесть, что если пружина будет слишком затянута, створка скажет об этом резким отскакиванием в сторону
Если механизм будет слишком ослаблен, то дверная конструкция будет биться о короб с резким звоном. Чтобы добиться плавности, можно сжать пружинное устройство. В дальнейшем регулировка будет «слетать», поэтому требуются периодические профилактические работы. Во время них проводится не только смазка металлических деталей, но также регулировка пружин.
Признаки классификации
Навесы можно классифицировать по ряду определяющих признаков:
- Месту установки.
- Способу разъема механизма.
- Виду крепления к коробке.
- Материалу изготовления.
- Типу конструкции.
При этом следует учитывать, что петли выбираются самостоятельно лишь для дверей, которые изготовлены из МДФ или дерева (см. Как сделать деревянные двери своими руками – лучшее решение при любых возможностях). Пластиковые, стальные и алюминиевые изделия поставляются полностью укомплектованными фурнитурой и навесами.
Место установки шарниров определяет их тип. Они могут быть:
- Для входных конструкций. Имеют большую прочность и габаритные размеры. К тому же такие изделия должны обеспечивать защиту от снятия створок, что станет дополнительным препятствием к несанкционированному взлому.
- Для межкомнатных проемов. Это простые конструкции более легкие и изящные.
Типы: преимущества и недостатки
Существует большое разнообразие навесов. Основные из них объединены в таблицу:
| Преимущества | Недостатки |
|
накладной элемент, виды |
|
|
|
|
Скрытый элемент |
|
|
|
|
Элементы торцевые |
|
|
Не рекомендуется сильно нагружать двери. |
|
Врезная |
|
|
Для их изготовления используется обычная сталь, с последующим нанесением хрома или никеля. |
|
Ввертная |
|
|
|
|
Угловой навес |
|
| Это карточные навесы, имеющие форму угла. Им присущи такие же плюсы. В добавление — монтаж шарнира на дверях с притвором. | Устройство нельзя скрыть, что портит внешний вид. |
|
Двухсторонний навес |
|
| Возможность распахивать полотно в две стороны. Это очень удобно для офисов и предприятий общественного питания, где большое скопление людей. Иначе изделия называются барные. |
Восприимчивость к ударным нагрузкам. Могут возникнуть перекосы и заклинивание. |
|
Элементые на подшипниках |
|
|
При плохом качестве подшипников, сепараторы могут рассыпаться, а шарики разлетятся. |
|
Дверные рояльные изделия |
|
|
Такие модели морально устарели, их активно вытеснили другие виды. |
Как навесить дверь на петли-бабочки
Прежде чем рассказать, как установить дверные петли бабочка, хочется посоветовать определиться с их количеством. Как правило, для стандартной межкомнатной двери из МДФ и подобных материалов достаточно двух петель. Но их может быть и больше, если вес полотна превышает 25 кг, а высота 2 м.
Кроме самих петель вам потребуются:
- Шурупы дли их крепления, которые часто идут в комплекте;
- Шуруповерт или отвертка;
- Уровень;
- Простой карандаш;
- Рулетка или длинная линейка;
- Любые прокладки или клинья для фиксации полотна в коробке при разметке.
Инструкция по установке приведена в таблице:
| Изображение | Описание |
|
Разметка верхней |
С помощью линейки отмерьте от верхнего края полотна 20-25 см и поставьте карандашом метку. |
|
Разметка нижней |
То же самое повторите с другой стороны, отметив центр нижней петли.
В случае, если петель больше двух, разбейте на равные отрезки расстояние между двумя крайними метками для остальных элементов. |
|
Разметка на коробке |
Установите полотно в коробку и зафиксируйте его в нужном положении с помощью прокладок. Обязательно используйте уровень для проверки горизонтального и вертикального положения сторон.
Перенесите метки с торца полотна на коробку |
|
Разметка точек крепления |
Приложите петлю к двери, совместив её центр с меткой, и карандашом отметьте точки крепления сквозь отверстия внутренней карты. |
|
Сверление отверстий |
В намеченных точках просверлите отверстия для шурупов. |
|
Дверная бабочка – установка на полотно |
Закрепите на торце внутреннюю карту петли. При этом старайтесь не затягивать шурупы сразу, делайте это равномерно, без перекосов детали. |
|
Обе петли закреплены на местах |
Точно так же закрепите остальные петли. |
|
Внешняя карта не прилегает к плоскости |
Убедитесь, что в закрытом положении внешняя карта ровно ложится на плоскость торца. Если это не так, перекрутите внутренние карты, подкладывая под них где нужно кусочки картона. |
|
Разметка точек крепления |
Временно снимите петли и повторите все, начиная с разметки отверстий, на дверной коробке. После чего окончательно закрепите обе половинки петель каждую на своей стороне. |
Как видите, все достаточно просто. Но если дверь потребуется снять, придется снова выкручивать шурупы.
https://youtube.com/watch?v=CRoRXKzKrt8
Где используют
Ввертные петли еще называют штыревыми, их устанавливают на дверях с притворной частью (с четвертью). Вместо обычных планок, в них есть небольшие стержни, которые вкручиваются в блок и полотно.
Размеры и масса двери определяют выбор модели ввертной петли. Для нетяжелых складных створок и распашных дверей нужно выбирать навесы с 2–3 стержнями. Для больших и тяжелых дверей используют петли с четырьмя стержнями — такие модели изготовлены из специальной стали и способны выдерживать большие нагрузки.
Преимуществом такой фурнитуры является легкая регулировка при помощи шестигранника. Регулировать можно по высоте или горизонтали, а также в прижимной области.
Положительные качества:
- разные цвета;
- комплектация декоративными колпачками;
- изготавливаются из цветного металла, в основном из алюминия (пластиковые штыревые петли используют для легких дверей или окон);
- высокая износоустойчивость;
- красивый вид и компактность.
Среди недостатков выделяют появление шума во время эксплуатации, но модели со специальной пластиковой вставкой позволяют решить эту проблему.
Ввертные механизмы универсальны – нет необходимости выбирать для левой или правой стороны. Полотно на таких петлях снять не получится, что можно отнести как к недостаткам, так и к достоинствам.
Колпачки прикрывают стержни и выполняют роль декоративного элемента. Они выпускаются в самых разных расцветках, их можно подобрать для любого интерьера.
Это интересно: Установка ввертных петель — рассмотрим развернуто
Пошаговая инструкция по креплению мебельных петель
Для того, чтобы ответить на вопрос, как установить мебельные петли на шкаф своими руками, нужно изучить пошаговое выполнение работ. Рассмотрим подробнее.
Проведение разметки
Чтобы правильно установить механизм, нужно нанести разметку. Это позволит точно знать, где нужно просверлить отверстия. Для начала нужно определиться с необходимым количеством петель.
Разметка является неотъемлемой частью планировки шкафа для правильной установки дверцы и корректной работы её петель.
| Вес конструкции в кг | Высота конструкции в мм | Необходимое количество петель |
| 9 | до 1000 | 2 |
| 13 | до 1500 | 3 |
| 18 | до 2000 | 4 |
| 22 | до 2500 | 5 |
Разметку рекомендуется проводить при помощи карандаша, а потом поверх отметить маркером. Это поможет избежать возникновения ошибок.

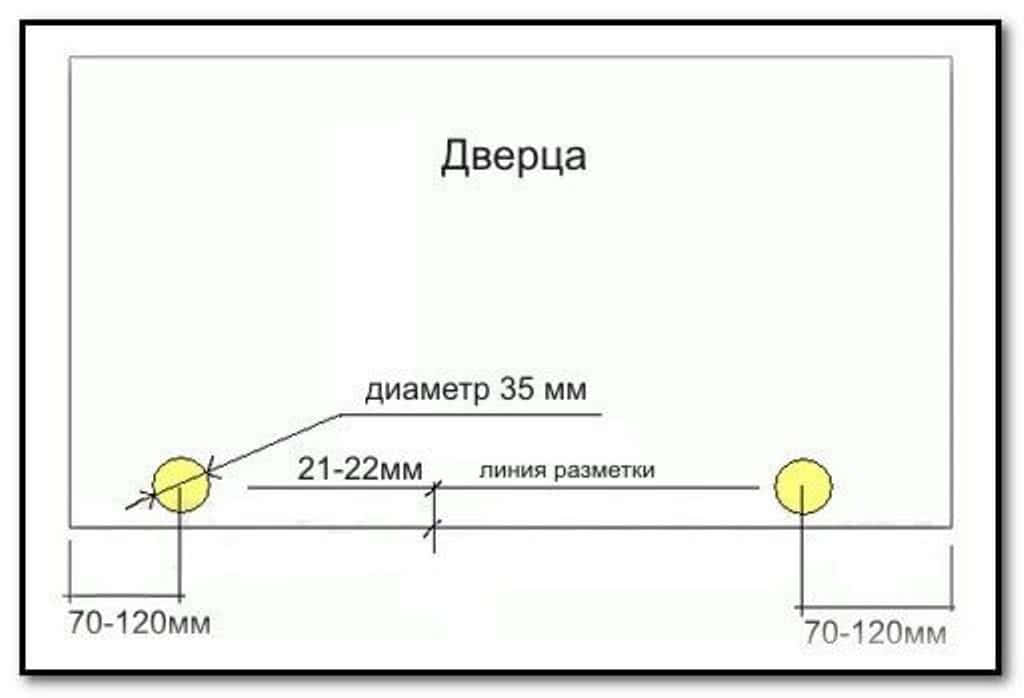

Отступите примерно 2,5 сантиметров от края изделия, при этом расстояние между петлями должны быть не менее 50 сантиметров. Нанесите разметку при помощи карандаша или маркера. При помощи самореза просверлите отверстия для будущего монтажа.
Следите за тем, чтобы участки для установки петлевых навесов на фасаде не находились напротив полок шкафа.
Подготовка отверстия

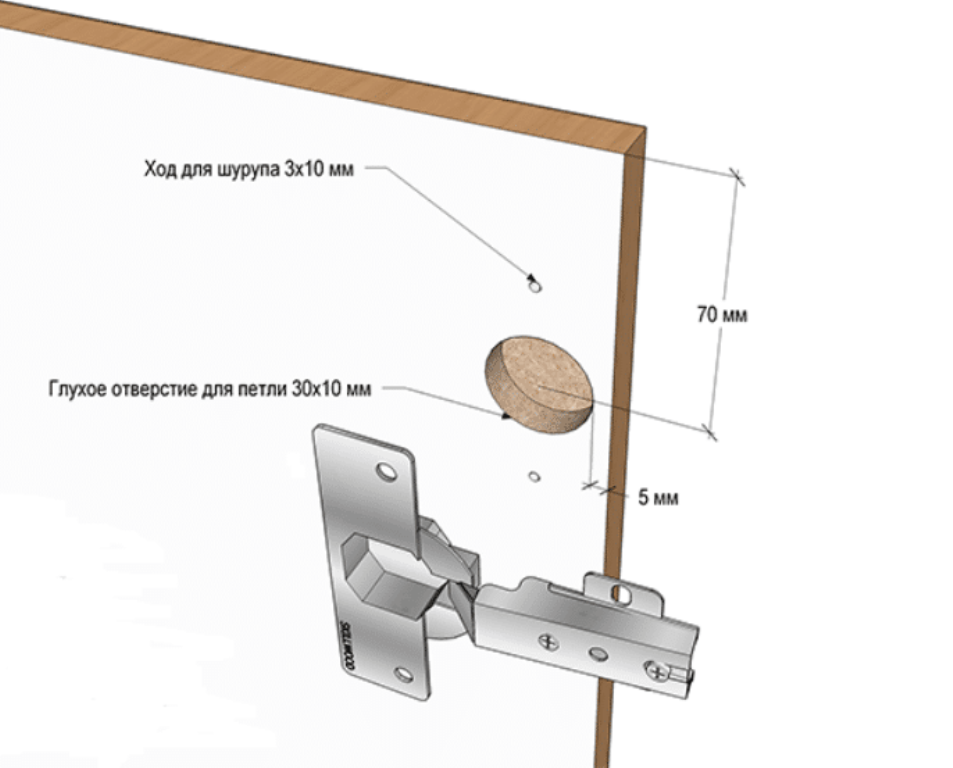

Теперь можно приступить к подготовке отверстия. Для этого нужно просверлить при помощи дрели и сверла тоненькое отверстие. Чтобы было удобнее проводить работы, нужно положить конструкцию на пол или другую ровную поверхность. Отверстие должно быть примерно в 1 сантиметр глубиной.

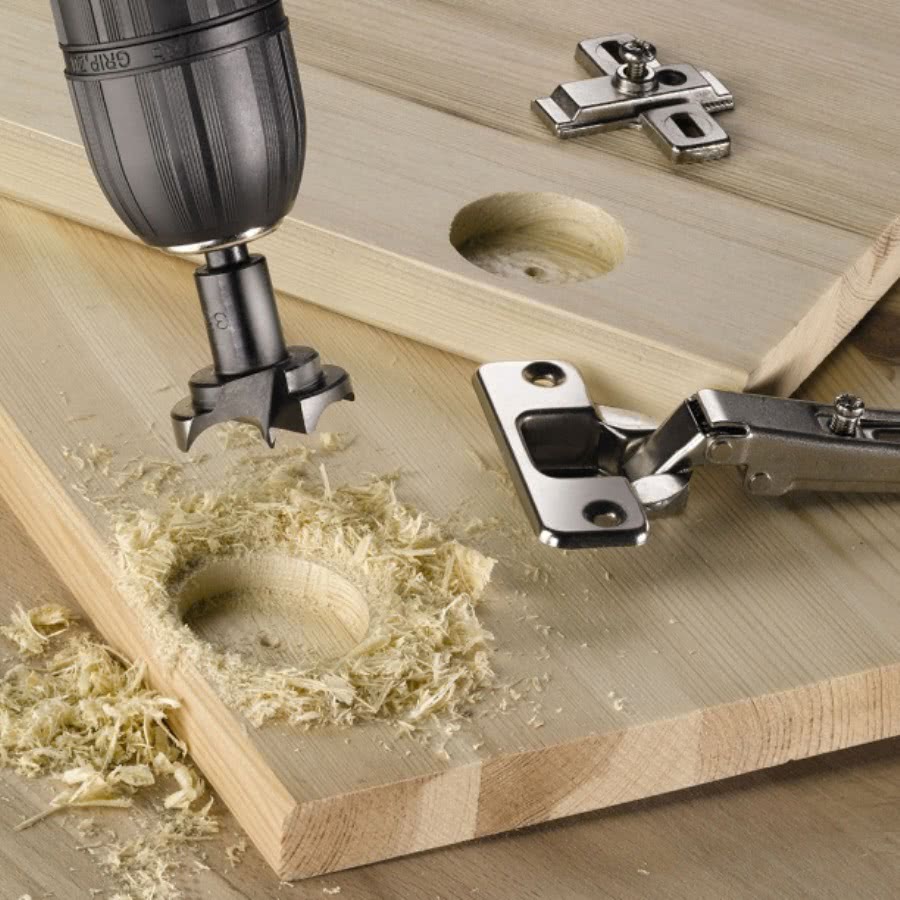

Создание отверстий производится с помощью дрели на основании разметки.
Сверлить нужно медленно и аккуратно, чтобы не испортить мебели, просверлив дверцу насквозь.
Скорость сверления лучше подбирать самому, исходя из плотности материала, из которого сделан фасад и шкаф.
Крепление петли
В чашу конструкции нужно уложить часть, которая будет крепиться к боковине шкафа
Вставьте петли в выемки, это важно сделать аккуратно. Для более ровной установки отрегулируйте положение петли при помощи уровня и треугольника. Шуруповертом вкрутите саморезы в механизм
Шуруповертом вкрутите саморезы в механизм.
Ввиду того, что именно дверное полотно является подвижным объектом, в отличие от шкафа, начать крепление петли нужно с него.
Теперь нужно проверить прочность монтажа. Начните немного расшатывать конструкцию. Если она держится крепко, то можно продолжить монтаж.
Навешивание дверцы
На данном этапе необходимо максимально сосредоточиться и выполнять все медленно и аккуратно. Для упрощения работы нужно уложить мебель на ровную поверхность.
Сложность этого этапа работ заключается в необходимости вешать вручную полотно дверцы с установленными петлями таким образом, чтобы их корпуса попадали под платформы, закреплённые на панели шкафа.
Проведите разметку на дверце так же, как на каркасе. При помощи саморезов установите петлю и соедините дверцу с каркасом. Урегулируйте положение так, как будет удобно
Обратите внимание на то, чтобы не было щелей. Готово. На последнем этапе потребуется произвести регулировку петли, используя отвёртку
Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма

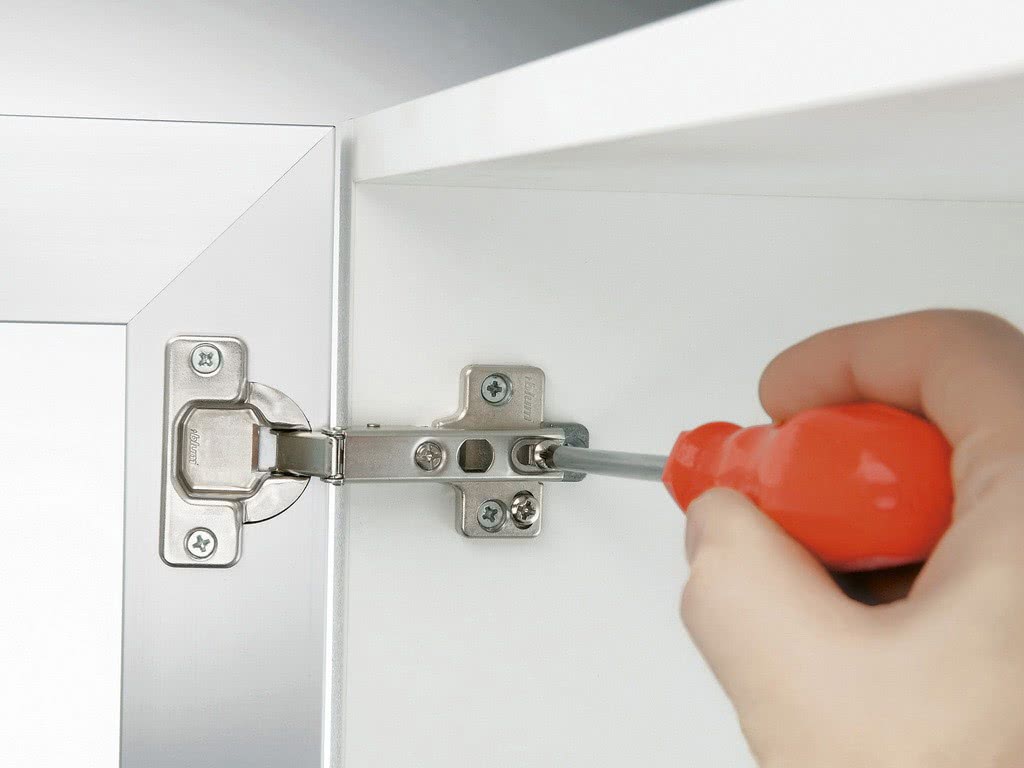

На последнем этапе потребуется произвести регулировку петли, используя отвёртку. Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма.
Как делается врезка своими руками
Необходимые инструменты:
- Отвертка.
- Молоток.
- Стамеска.
- Дрель и свёрла.
- Шуруповёрт.
- Резак.
- Шило.

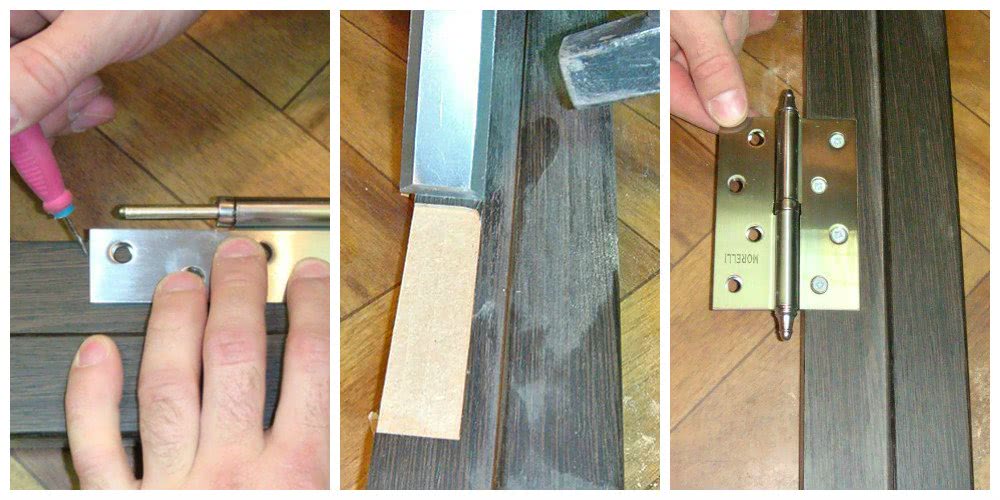

Как врезать петли в дверь – самостоятельно и правильно. Алгоритм врезки:
- Если полотно из массива – необходимо выбрать место без сучков и сколов. Обычное полотно – сделать снизу и сверху отступы 15-20 см.От этой точки будет начинаться петля.
- Отметить края крепления карандашом или привинтить на время, чтобы сделать прорези резаком или стамеской (лёгкими ударами молотка)
- Выбивать площадку под петлю нужно вовнутрь, чтобы края оставались ровными.
- Проверить глубину углубления: приложить в выемку петлю, положить сверху линейку – если не выпирает – глубина достаточная. Если выступает – щель между коробкой и полотном будет большая. Нужно увеличить глубину. Если петля утоплена – дверь будет жать коробку. Необходима прокладка (например, из картона).
- Собрать дверную коробку, поднять и приложить полотно, сделав сверху отступ 2 мм, продублировать разметку.
- Петли врезаются, как и в полотне.
- Поднять и навесить полотно.
Популярные виды навесов
Навесы для межкомнатных дверей относятся к основным элементам дверной системы. Без них всю конструкцию можно считать бесполезной. Сегодня в торговой сети представлены многочисленные виды петель с разными характеристиками. Поэтому перед покупкой нужно определиться с типом и функцией, которую будет выполнять дверное полотно, а также с направлением открывания.
Накладные типа «бабочка»
Этот вид навесов имеет простую конструкцию и легко устанавливается на дверное полотно межкомнатных дверей. Внешний вид навесов напоминает крылья бабочки в раскрытом виде.
Врезные карточные
Относятся к самым распространённым видам петель. Состоят из двух частей, которые прикрепляются к конструкции простыми саморезами по дереву. Их заглубляют в торец створки шурупами. Петли делятся на универсальные, правые и левые. Поэтому при покупке навесов нужно знать, в какую сторону будет открываться дверь.
Универсальный вид петли имеет две пары подшипников. Их используют на всех створках. Они отличаются длительным сроком эксплуатации.
Угловые
Используют в дверных системах с притвором. К центральной оси прикреплены не пластины, а уголки.
Такая конструкция врезается в дверной торец и укрепляется саморезами. Угловые изделия обеспечивают двери плотный притвор.
Скрытые
Имеют высокую степень защиты от «непрошенных гостей». Скрытые конструкции с доводчиком устанавливаются непосредственно на створку и коробку. Для этого вырезаются выемки значительной глубины в месте монтажа. Их используют в основном для входных дверей.
Установка двери с наплавом обеспечивает маскировку креплений, эстетичный вид и исключает срезание петель с внешней стороны.
Ввертные
Этот вид значительно отличается от других аналогов. У него отсутствуют привычные нам крылья на навесах, а штифты вкручиваются непосредственно в деревянную коробку двери и створку. Видным остаётся только шарнир. Ввертные петли обычно устанавливают на двери, у которых прорезан фальц.
Их не рекомендуют ставить на конструкции из мягких и низкосортных древесных материалов. В противном случае могут появиться перекосы, трещины и нарушение структуры полотна.
Двухсторонние
Их устанавливают на двери в местах с большой проходимостью людей.
По своей конструкции они напоминают карточные петли с тремя пластинами. На одной из них по бокам расположены две оси вращения.
Немного о разновидностях петель
Обычные петли нужно врезать непосредственно в само дверное полотно. Но для того, чтобы это осуществить, нужно обладать профессиональными навыками. В противном случае, велика вероятность испортить дверь. Стандартная врезка петель в межкомнатные двери своими руками является достаточно сложным процессом, который под силу далеко не каждому. По этой причине лучше будет доверить это дело профессионалам.
Выход есть – дверные петли типа «бабочка» являются накладными, отличаются весьма привлекательным внешним видом, а также относительной простотой исполнения. Процесс установки таких петель на межкомнатные двери может быть осуществлен несколькими способами. Это будет зависеть, прежде всего, от типа конструкции самих петель-«бабочек», типа дверного полотна, а также от типа дверной коробки.
Такие дверные петли получили название «бабочки» потому что их пластины по своей форме сильно напоминают крылья бабочек. Их еще называют карточными, потому как одна пластина вкладывается в полость другой, что сильно напоминает процесс перемешивания игральным карт.
После установки такие петли смотрятся весьма привлекательно и аккуратно. Сам процесс их установки осуществляется достаточно легко и просто, потому как их не надо врезать в дверное полотно, а достаточно всего лишь наложить их на его поверхность и прикрутить. Данную процедуру вполне можно осуществить самостоятельно.
Врезные петли для межкомнатных дверей представляют собой компактный механизм, выполненный в виде цилиндра и разделенный на две части: одна для дверного полотна, а другая, соответственно, для дверной коробки. Сами же пластины монтируются достаточно легко
Однако очень важно правильно подобрать механизм исходя из общей массы двери, а также материала, из которого она изготовлена (пластмасса, сталь, алюминий). Различие между ними состоит главным образом в количестве штырей
Как правило, их два. Но в отдельных случаях может быть три или даже четыре.
Скрытые конструкции петель для истетов
Иногда встречаются такие ситуации, когда дверные петли абсолютно не вписываются в общий интерьер помещения, а также в дизайн дверного полотна. В таких случаях устанавливаются специальные механизмы скрытого типа. Они имеют конструкцию, значительно отличающуюся от конструкции обычных дверных петель. После закрытия межкомнатной двери такие петли будут абсолютно незаметны снаружи, потому как они монтируются в торцевую часть дверного полотна.
Вид конструкции скрытой петли
Сложность конструкции петель со скрытым механизмом состоит в следующем: центральная ось является поворотной; неподвижная ось также является поворотной, что делает ее абсолютно незаметной на поверхности дверного полотна даже тогда, когда дверь полностью открыта; в процессе открывания и закрывания двери задействуются перемещающиеся оси.
К преимуществам дверных петель со скрытым механизмом можно отнести, в частности, их универсальность (подходят для межкомнатных дверей абсолютно любого типа, зачастую являются заранее установленными); и возможность увидеть петли только при пристальном рассмотрении дверного полотна.
Однако и у таких дверных петель имеются и недостатки. Во-первых, произвести процесс их установки самостоятельно практически невозможно. А во-вторых, они имеют достаточно высокую стоимость.
Узнайте о новых и быстрых способах монтажа врезных петель и замков разной сложности и размеров с использованием шаблонов от Павла Солдатова и Фрида Камала, УФК Профи кареток.
Это интересно: Петли бабочки для межкомнатных дверей — разбираем по порядку
Разновидности дверных петель
Особенности установки тех или иных петель будут зависеть от их разновидности. Петли классифицируются по особенностям строения и крепления на три основных вида:
Накладные. Состоят из двух одинаковых частей, скрепленных между собой. Одна часть закрепляется на дверной коробке, другая – на полотне. Также есть универсальные петли, которые представляют собой единое целое. Установка накладных петель не требует специальных навыков и является наиболее простой и доступной каждому.
Дверные петли накладного типа
Врезные. Отличаются более сложной и длительной установкой, для которой необходимо специальное оборудование и навыки работы с ним. Сложность монтажа компенсируется широким распространением врезных петель, а также их надежностью и долговечностью.
Ввертные. Крепятся при помощи штырьков с резьбой – они вворачиваются в дверное полотно, тем самым надежно закрепляясь на его поверхности. Обычно устанавливаются в количестве трех штук на одну дверь, отличаются количеством крепежных штырьков.
Три вида ввертных петель для дверей
Также существуют скрытые дверные петли, которые отличаются высокой сложностью установки, но гарантируют отличную защищенность и безопасность жилья.
Выбор навесов для дверей
Прежде чем отправляться в магазин, необходимо определиться с тем, какие петли покупать
Основное внимание следует обратить на функциональность, а не на внешний вид. Выбор будет удачным, если заранее проанализировать следующие аспекты:
В какую сторону должна открываться дверь
Как правило, важно это из соображений экономии квадратных метров, а, иногда – удобства пользования розетками и выключателями;
Придется ли ее иногда снимать. Проблема актуальна только для квартир старой планировки, где даже полностью открытый проем, мешает переносить габаритные предметы;
Вес и размеры дверного полотна.
https://youtube.com/watch?v=-9mS-eSTJqo
Критерии выбора понятны. Осталось выяснить какая разновидность навесов под них подходит. Чаще всего приходится выбирать между следующими видами дверных петель:
- Универсальные. Самые распространенные навесы на сегодняшний день. Своим названием обязаны возможности открываться в обе стороны. Имеют множество дизайнерских решений и достаточно надежны. Одно «но» – не позволяют снять дверь с петель. Поэтому, в случае необходимости придется откручивать крепления.
- Односторонние. Перевесить дверь на другую сторону, не меняя навесов, нельзя. Но при необходимости ее можно легко снять и поставить на место. Сторона открытия обозначена буквами «Л» и «П».
- Маятниковые. Конструкции, оборудованные такими петлями способны открываться вперед и назад, но в жилых помещениях такая конструкция применяется редко;
- Ввинчиваемые. Миниатюрные навесы, одна часть которых вкручивается в полотно, а другая в коробку. Таким образом, нет необходимости работать стамеской. Правда, дверь должна иметь в торце выступ – европритвор.
Это только основные, наиболее часто встречающиеся виды петель. Что касается веса и габаритов полотна, то здесь существуют следующая взаимосвязь:
- Петли длиной 75 мм можно установить на дверь массой не более 25 кг;
- Полотно массой от 25 до 40 кг можно повесить на петли длиной 10 см;
- Та же длина, но при ширине петель 60 мм подойдет для дверей от 40 до 60 кг.
Что касается габаритов, то существует следующее правило – дверь выстой от 210 см навешивается на 4 петли, которые должны располагаться через равные промежутки. О петлях все. Теперь о том, как их установить. Процесс будет рассмотрен на примере самых распространённых навесов – универсальных. Впрочем, этот способ подходит и для некоторых других видов.

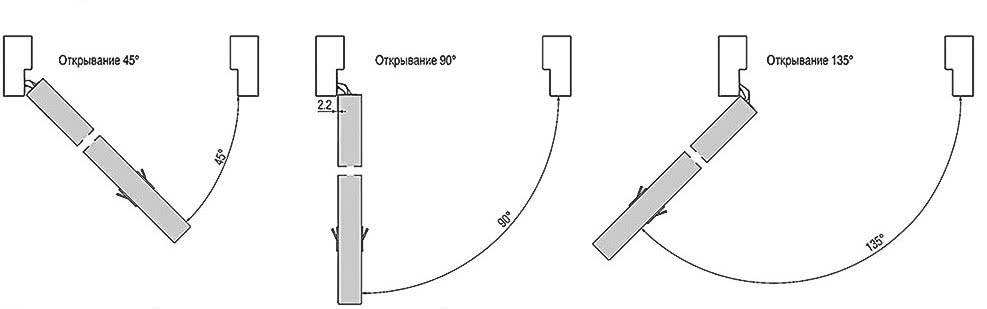

Виды мебельных петель по открыванию
Петлей с разной конструкцией существуют большое количество. Некоторые отличаются по способу открывания. Здесь основная разница в градусах, на которые распахиваются дверцы. Угол открытия может быть минимальным для угловых шкафчиком и достаточно широким, чтобы раскрыть фасад на 180 градусов относительно шкафчика.
Типы мебельных петель по открыванию включают две основные группы. Первая описывает крепежи, открывающие дверь на 90 градусов. Вторая группа обладает более широким функционалом и позволяет распахивать фасад на 180 градусов.
Фурнитура на 90 градусов
Петли на 90 градусов позволяют открывать створку мебели под прямым углом. Но на практике дверцы могут открываться даже на 120 градусов. По этой причине многие производители предпочитают в маркировке использовать большие значения (например, «петля 100»).
Виды петель на 90 градусов:
- Накладной крепеж. Имеет прямое плечо, без изгибов. Этот вариант применяется, чтобы полностью закрыть корпус шкафа (без учета необходимого зазора в несколько миллиметров).
- Полунакладной крепеж. Плечо имеет небольшой изгиб. Такой вариант применяется редко. Чаще всего его можно встретить на кухне в двухрядных шкафах.
- Внутренний крепеж. Имеет большой изгиб, который позволяет выносить фасад за пределы шкафа.
Крепежи, обеспечивающие угол 180 градусов
Прямые петли на 180 градусов используются для фальш-панелей. Крепеж применяется для крепления дверки к боковинам на одинаковой плоскости. Это популярный вариант для боковых шкафчиков на кухне.
Петля-трансформер на 165 градусов имеет сложную конфигурацию чаши. Такая конструкция позволяет достаточно широко распахивать фасад. Карусельный крепеж делится на накладной, полунакладной, внутренний. Форма плеча может обладать отличиями.
