Распространённые вопросы и ответы по пайке полипропилена
Можно ли паять трубы одного производителя, а фитинги другого? Безусловно можно, однако хочется предупредить, что и муфты, и трубы следует использовать надлежащего качества. Не
стоит использовать детали безымянных производителей. В непрофессиональных магазинах часто продают трубы разных фирм, а фитинги одни и те же, от безымянного производителя. Я не
рекомендую использовать такую связку. В целом же ничто не мешает спаивать трубы и фитинги разных производителей, с разным армированием или без такового по разные стороны муфты.
Полипропилен липнет к насадкам — что делать? Первым делом нужно проверить реальную температуру на паяльнике — вполне возможно, что она не соответствует
температуре на термостате. Чаще всего расплавленный пластик начинает прилипать на поцарапанные насадки, поэтому их не следует чистить металлическими предметами. Насадку
можно почистить плотной бумагой или картоном, но обычно это не дает долгого эффекта. Если насадка начала активно загрязняться, то самым разумным выходом будет
приобретение новой.
Тем не менее, временно выйти из положения при слишком «липкой» насадке можно. Чтобы не испортить сварной шов и оставить насадку максимально чистой, во время снятия трубы
и фитинга с насадки их нужно немного прокрутить.
Можно ли гнуть полипропиленовые трубы? Гнуть их нельзя, ни при монтаже, ни после. Если существует необходимость изогнуть трубу во время монтажа — то следует использовать обводы или
комбинации из уголков. Справедливости ради стоит заметить, что слабое место у трубопровода на изгиб — это стык трубы и фитинга. Эта точка сопряжения обламывается при некотором
усилии на излом. Чтобы убедиться в этом, достаточно спаят пробную конструкцию из уголка и двух отрезков трубы по 50 см., и попробовать сломать эту «кочергу» руками.
Иногда случается потребность спаять узел с нестандартным углом. Напомню, что ПП уголки встпечаются только двух видов: 90 и 45 градусов, по крайней мере мне другие
не встречались. А что делать, если нужен поворот трубы иного градуса? Существует два известных мне метода:
При помощи двух уголков 45° можно сделать любой угол, изменяя угол поворота уголков относительно друг друга. Недостаток способа в том, что из-за нестандартного
поворота, соединение не будет в одной плоскости.
Второй способ — нарушать соосность трубы и фитинга на нескольких соединениях. Не стоит забывать, что прямолинейность в месте стыка трубы и фитинга не должна отклоняться
более, чем на 5°.
Как спаять трубы, если не держит кран? Категорически нельзя производить сварку, если в спаиваемом участке присутствует вода. Если по каким-либо причинам полностью перекрыть
воду не удаётся, нужно остановить её на время сварки. В интернете советуют затыкать трубу хлебным мякишем, но проблема в том, что мякиш тут же выдавливает вновь создающимся
давлением в трубе. Поэтому способ будет работать только тогда, когда есть возможность открыть для выхода воздуха участок до места спаивания. А когда трубы спаяны, мякиш легко
выскакивает при подаче давления.
Совет: если во время сварки было слышно шипение воды на насадке — узел лучше вырезать и переделать! Уж лучше потратить лишнее время при монтаже, чем исправлять и устранять
течь в будущем, с кучей вылезших проблем!
На этом фото видно, что у фильтра откручена заглушка и оттуда по тряпочке стекает лишняя вода. А в месте спаивания заткнут хлебный мякиш.
Благодаря открытому фильтру, у нас было чуть больше минуты, чтобы успеть совершить пайку, пока вода не выдавит мякиш.
Собственно на этом предлагаю закончить изложение информации. Планирую со временем расширить список распространённых вопросов о пайке полипропиленовых труб.
Оцените публикацию:
- Currently 3.85
Оценка: 3.8 (33 голосов)
Как паять пластиковые трубы — подробная инструкция
Инструкция по спайке системы водопровода своими руками:
- Очистить при помощи спирта места среза от жирового или грязевого слоя.
- Трубу с раструбом поместить в насадку и прогреть в течение определенного времени (от 5 до 40 секунд в зависимости от диаметра).
- За 4-8 секунд вставить трубу в раструб и соединить элементы таким образом.
- Убедиться в высоком качестве соединения, которое выглядит как пластиковые кольца.
Важно отметить, что инструкция по пайке медного трубопровода существенно отличается от схемы сварки пластикового. Поэтому даже при наличии опыта монтажа медных изделий рекомендуется тщательно изучить правила спайки пластиковых
Подготовка элементов
В первую очередь необходимо подготовить весь материал. Затем материал следует нарезать на нужную длину, используя труборез, ножницы либо монтажный нож. Срез должен быть обязательно сделан под углом 90 градусов, в противном случае, сварочное соединение не будет герметичным.
Желательно обработать армированную трубу при помощи шейвера. Если данный инструмент отсутствует, можно заменить его монтажным ножом. Затем срез обрабатывается до гладкости посредством использования напильника и наждачной бумаги.
Технология пайки
После подготовки расходного материала и инструментов можно приступать к непосредственному процессу. Технология пайки состоит из таких этапов:
- Сварочный аппарат прочно закрепляют на поверхности и подключают необходимую насадку подходящего диаметра.
- На терморегуляторе задают оптимальную температуру (для полипропилена – 260 градусов, для ПВХ– 220), включают аппарат.
- После предварительного прогревания паяльного оборудования трубу и фитинг устанавливают на насадки.
- Спустя несколько секунд детали соединяются друг с другом и затем остывают.
Подобным образом производится пайка всех элементов системы водоснабжения или отопления. Мастер работает быстро, весь процесс требует мало времени, однако необходима аккуратность и точность при соединении деталей.
Проверка качества соединений
После завершения работ рекомендуется оставить смонтированную систему на время от 1 часа (при нормальной температуре) до 2-3 часов (при охлажденном воздухе). Затем в нее заливается вода и проверяется герметичность стыков. При обнаружении протечки необходимо вылить воду, заново смонтировать участок и установить новую муфту или фитинг. Заклеивание или запайка протекающего стыка не принесет положительного результата.
Меры безопасности
Чтобы снизить риск получения травмы, при проведении работ рекомендуется следовать таким правилам:
- непременно надевать защитные перчатки;
- очистить рабочее место, попавшая грязь может испортить герметичность и красоту сварки;
- не отключать паяльное оборудование от сети при проведении процедуры;
- установить аппарат на ровной поверхности;
- начинать процедуру можно только после полного разогрева оборудования. Это, как правило, происходит за 5 минут для современных моделей и за 20 минут для старых паяльников.
Соединение труб пайкой с армированием
Перед сваркой армированных изделий важно в первую очередь снять верхний слой фольги. Пластиковые трубы с алюминиевым армированием в большинстве случаев имеют крупный диаметр, поэтому для насадок стандартного размера не подходят
В качестве подготовительного этапа осуществляют зачистку. Для этого используют швейер или торцеватель, который чистит защитный слой до пластика. Армированные стекловолоконные изделия спаиваются по стандартной схеме.
Выполнение всех рекомендаций на этапе подготовки, поможет избежать прорывов, пробоев, протечек.
Разновидности и выбор оборудования
Оборудование для спайки представляет собой устройства, которые с помощью высоких температур создают надежное герметичное соединение. Для сварки пластиковых и чугунных изделий может быть использована разная аппаратура.
Для сварки полипропилена выделяют 2 основные группы оборудования:
- Механические приборы. Используются, когда объем работы большой, и требуется много трудовых ресурсов.
- Ручной аппарат. Можно использовать для труб небольшого диаметра для самостоятельной работы.
В механический прибор входит опорная рама, блок, гидроагрегат. С двух сторон оборудования предусмотрены захваты. На их средине наблюдаются вкладыши. Их задача состоит в правильном распределении давления и центровки.
Для пайки труб лучше задействовать 2 человека
Торцы выравнивают с помощью электроторцевателя. Он представляет собой вращающий диск с двусторонними ножами. Главный элемент агрегата – электронагреватель. Он установлен внутри и является диском с ТЭНом.
Чтобы выполнить спайку ручным способом, нужно приобрести специальный утюг. Принцип работы напоминает бытовой прибор, хоть внешний вид устройств отличается. В конструкцию утюга входит нагревательная плита, терморегулятор и ручка. В плите имеются два отверстия для деталей спаивания. Из-за тефлонового покрытия разгоряченный пластик не пристает к устройству.
Как правильно паять пластиковые трубы своими руками — подробная инструкция
Если вы приняли решение собственными силами сделать водопровод для своего дома, то знайте, что лучшим материалом для этого будут пластиковые трубы. Для того чтобы соединить трубы в единую систему, вам необходимо представлять, как производится сварка пластика. Однако пусть это вас не пугает, поскольку сам процесс пайки пластиковых труб не отличается особой сложностью и не требует наличия большого числа специальных инструментов.
Для производства сварочных работ вам потребуются:
- рулетка,
- маркер,
- строительный уровень,
- ножницы для резки пластиковых труб,
- сварочное устройство для пластиковых труб.
Все инструменты, кроме последнего, имеются практически у любого мастерового человека. Последний же может вам потребоваться всего лишь раз в жизни, поэтому гораздо целесообразнее не покупать его, а одолжить или взять на прокат.
Кратко о сварочном аппарате
Перед началом пайки следует вкратце познакомиться с тем устройством, которым вам предстоит пользоваться.
Важным элементом сварочного аппарата является подошва, оснащенная нагревательными элементами. Удобство работ обеспечивается тем, что на подошве имеются отверстия, позволяющие закрепить специальные насадки для пайки. Регулировка температуры производится с помощью терморегулятора, находящегося на корпусе.
Процесс пайки труб
Приступая к пайке, прибор необходимо установить в нужном положении и зафиксировать на нем насадки подходящего размера. Используя терморегулятор, выставить необходимую температуру:
- 260°С для труб из полипропилена,
- 220°С для труб из полиэтилена.
Дать прибору прогреться в течение 10-20 минут до погасания индикатора.
Выполняя пайку, необходимо исходить из следующих данных:
Процесс пайки сводится к следующим операциям:
- Используя специальные ножницы, отрезать трубу необходимой длины, с помощью спиртового раствора очистить от грязи и жира места сочленений,

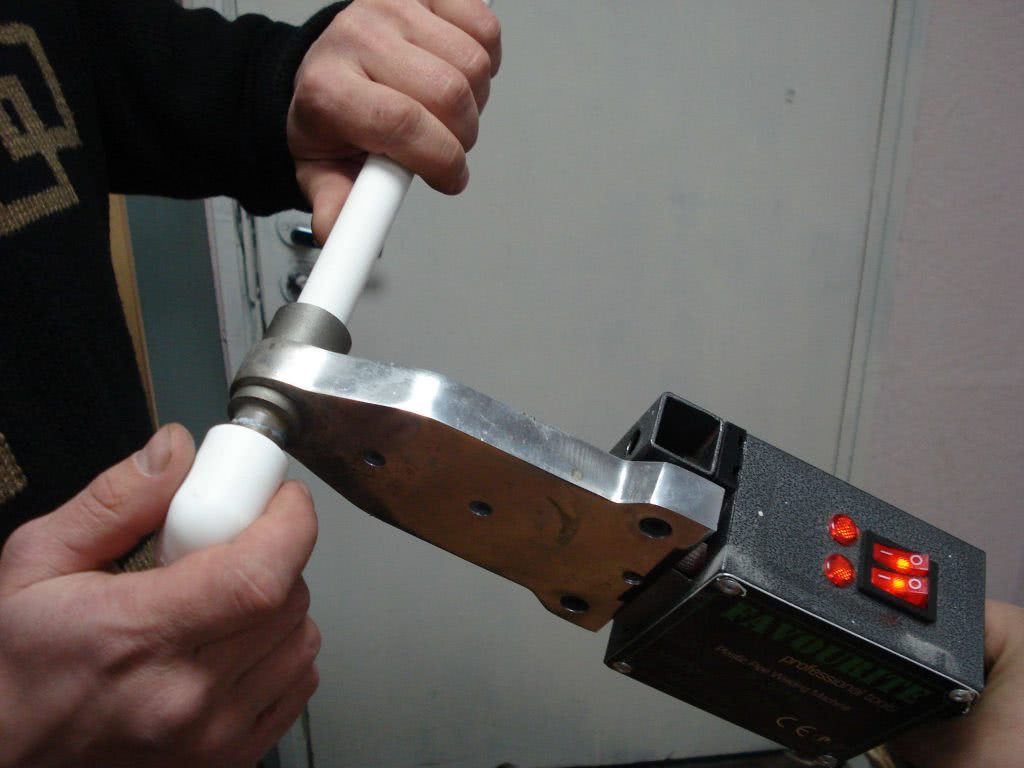

- Трубу и ответный раструб установить в насадку и прогреть в течение времени, указанного в таблице,
- Разогретые элементы соединить между собой, вставив трубу в раструб. Данная операция должна быть выполнена в течение времени, названного в таблице технологической паузой,
- Выполнив операцию, проверить качество полученного сварного соединения, которое будет заметно в виде пластиковых колечек.
Рекомендации по правильной пайке
Мы только что изложили суть процесса пайки
Однако для обеспечения надежности функционирования трубопровода следует обратить внимание на следующие детали:
- Первую сварочную операцию следует производить по истечении пяти минут после разогрева паяльника.
- При необходимости сварить армированные трубы следует воспользоваться специальным инструментом, называемым шейвером, для того, чтобы снять с трубы алюминий и полипропилен, образующие два верхних слоя. После этого стыковка труб производится по уже описанной методике.
- Сварочные работы необходимо производить только в том случае, когда температура окружающей среды выше нуля.
- Выполнив сварку, дать соединенным трубам остынуть, не допуская их прокручивания или взаимного перемещения. В том случае, когда соединительный шов получился некачественным, узел необходимо разрезать и процесс сварки выполнить заново.
Работая со сварочным аппаратом, необходимо соблюдать определенные меры предосторожности, несоблюдение которых может сказаться на качестве сварных соединений. В частности, необходимо помнить, что насадки имеют тефлоновое покрытие, предотвращающее образование нагара
По завершении каждой операции оплавленные остатки необходимо с них удалять с помощью деревянной лопаточки. Категорически запрещено удалять остатки материала после охлаждения насадок, поскольку таким образом можно повредить покрытие и вызвать неисправность всего аппарата.
Как правильно паять пластиковые трубы своими руками – подробная инструкция Эта пошаговая инструкция по самостоятельной пайке пластиковых труб поможет вам собрать водопровод для дома своими руками, не привлекая специалистов. Подробное описание работы, видео.
Рекомендации по правильной пайке пластиковых труб
Следуя рекомендациям и методике пайки, вы смело можете приступить к прокладке трубопровода в своем доме или в квартире, не прибегая к услугам специалистов.
Не имея начального опыта можно потренироваться на обрезках трубы, она недорогая, зато вы сэкономите на всей системе, и следующий монтаж, допустим, бани, превратится в удовольствие.
Правила пайки
- Запомните непреложное правило пайки — первым одевается фитинг на тефлоновую форму, вторым — труба, дальше идет отсчет времени в соответствии с таблицей.
- Проверьте пайку на качество сразу после первой фиксации. Просвет трубы не должен быть уменьшен наплавленным пластиком, в противном случае заводите трубу на 1−2 мм менее глубоко.
- От края среза трубы карандашом отметить длину нагреваемой части, которую необходимо завести в форму.
- В случае пайки фитингов с двух сторон, сначала припаивают с одного конца, затем, на другом конце трубы отмечают место и направление пайки для правильного присоединения его относительно оси и нужного поворота, например, чтобы они были в одной плоскости под углом в 120°.
- Вводится в нагретую форму первоначально фитинг, потом труба, делается выдержка согласно таблице (считаем секунды). Затем, не делая резких движений, вытягивают обе детали, соединяют, совмещая с заранее отмеренными линиями, регулируют углы, соотношение осей и плоскостей плавными легкими движениями. Время корректировки не должно превышать табличное для успешной фиксации.
- В течении полуминуты соединение держать в неподвижности до полной фиксации.
- Никакого вращения спаянных элементов не допускается.
- Спаянное соединение должно остыть естественным ходом, применять воду или лед нельзя.
- В случае брака, соединение нужно демонтировать и поставить новое, можно использовать соединительную муфту, если возникнет необходимость.
- Образование оплавленного кольца вокруг торцевой части фитинга означает правильность пайки и её прочность.
- В конце работы не забудьте протереть ветошью ещё не остывшие тефлоновые формы для удаления пригара, грязи и наплавления пластика.
- Чтобы избежать брака, невидимого сразу, а обнаруживающегося во время эксплуатации, необходимо перед работой прогревать аппарат для пайки не менее 5−6 минут и держать включенным. Если паяльный прибор будет недостаточно нагрет. Спустя некоторое время может появиться течь в местах пайки.
- Обязательно выдерживать время нагревания соединительных элементов, чтобы в дальнейшем избежать протечки.
- Не надо перегревать трубу, в противном случае она с трудом будет продвигаться внутрь переходника и деформироваться, что может привести к частичному или полному перекрытию просвета фитинга, естественно, и к потоку воды в водопроводной пластиковой трубе во время эксплуатации системы.
- Не надо передерживать время для соединения.
- Повторно использовать фитинги нельзя, даже если вы легко вытащили их из только что некачественно запаянного соединения.
- Используйте соединительные элементы и трубы одного производителя, так как у них один химический состав. Использование материалов от разных производителей приведет к ухудшению качества соединения.
Преимущества полимерных труб
Пластиковая продукция получила широкое распространение не только в сфере жилищно-коммунального хозяйства, но и в других областях человеческой деятельности. Множество марок пластика и широкий типоразмерный ряд позволяют каждому мастеру подобрать изделие под свои цели и выбрать способ, как паять пластиковые трубы для водопровода.
Достоинства пластиковых труб:
- в отличие от металлических изделий, не склонны к коррозии;
- химически индифферентны – не взаимодействуют с большинством кислот, щелочей, солевых растворов, продуктов газо- и нефтепереработки;
- биологически устойчивы – в том числе к действию различных микроорганизмов;
- обладают хорошей шумоизоляцией;
- низкий коэффициент теплоотдачи, то есть отличная термоизоляция;
- небольшой вес, облегчающий перевозку труб до места назначения, их укладку, последующий ремонт и демонтаж;
- экологическая безопасность – изделия не выделяют в атмосферу вредные вещества;
- простота соединения отдельных элементов в контуры любой сложности и протяжённости;
- возможность использовать продукцию как для скрытой, так и для наружной прокладки;
- долгий срок службы – при соблюдении всех условий эксплуатации и отсутствии внешних угроз срок, в зависимости от марки пластика, составляет 50 лет и более;
- способность выдерживать высокие давления: при температуре 0…10°С максимальное допустимое давление внутри системы составляет 15 бар, при повышенной температуре (до 95°С) – 2 бар.
Изделия достаточно экологичны, вследствие чего могут использоваться в контурах водоснабжения – как холодного, так и горячего – и отопления.
Трубы из пластмассы можно, при помощи специальной соединительной арматуры с металлическими вкладышами, соединять с аналогичными изделиями из металлов и сплавов.
Как спаять пластиковую трубу и как пользоваться паяльником для труб, легко узнать с помощью справочных материалов или видеоуроков, процесс не представляет собой сложности и под силу каждому домашнему мастеру.
Проверьте соединение
YouTube‑канал FV Miano Определить качество сварки можно по небольшому равномерному наплыву на конце фитинга. Если его нет, то, возможно, стык недогрет и герметичность будет под вопросом. Если наплыв слишком большой — трубу, скорее всего, перегрели, и она оплавилась внутри, частично и полностью перекрыв проходное сечение.
Для тех, кто впервые имеет дело со сваркой полипропилена, не лишним будет сначала попрактиковаться и сварить несколько тренировочных стыков. Учиться лучше на прямых муфтах. В отличие от уголков и других фитингов сложной формы, их легко хорошо осмотреть после пайки не только снаружи, но и изнутри.
Влияние ошибок на качество сварки
Неспешные, тщательно обдуманные действия – гарантия от ошибок, которые могут свести на нет всю работу. Учитывать следует все мелочи технологии пайки и не отходить от них ни на шаг.
Распространённые ошибки, в результате которых появляются бракованные узлы монтируемой сети водопровода из пропилена:
- Не выполнена очистка поверхности трубы от жировой пленки.
- Угол среза сопрягаемых деталей отличается от значения 90º.
- Неплотная посадка конца трубы внутрь фитинга.
- Недостаточный или завышенный прогрев спаиваемых деталей.
- Неполное снятие армированного слоя с трубы.
- Корректировка положения деталей после схватывания полимера.
Иногда на материалах высокого качества чрезмерный прогрев не даёт видимых внешних дефектов. Однако при этом отмечается деформация внутренняя, когда расплавленный полипропилен закрывает внутренний проход трубы. В дальнейшем такой узел утрачивает работоспособность – быстро засоряется и блокирует ход воды.
Пример дефекта пайки, полученного в результате ошибочных действий. Мастер чрезмерно нагрел пластиковую трубу, которая, в свою очередь, деформировалась изнутри
Если угол среза торцевых частей отличается от 90º, в момент стыковки деталей торцы труб ложатся в скошенной плоскости. Образуется несоосность деталей, которая становится заметной, когда уже смонтирована линия длиной в несколько метров.
Нередко по этой причине приходится переделывать весь узел заново. Особенно при условии прокладки труб в штробах.
Некачественное обезжиривание сочленяемых поверхностей способствует образованию «островков отторжения». В таких точках полифузное сваривание не происходит совсем или происходит частично.
Какое-то время трубы с подобным дефектом работают, но в любой момент может образоваться порыв. Также частыми являются ошибки, связанные с неплотной посадкой трубы внутрь фитинга.
Распространенная ошибка при пайке полипропиленовых труб – неплотное вхождение конца патрубка внутрь раструба. Труба должна входить до границы ободка или разметочной линии
Аналогичный результат показывают соединения, сделанные с неполной очисткой армирующего слоя. Как правило, труба с армированием ставится на линиях высокого давления. Остаточная алюминиевая фольга создаёт в области пайки зону неконтакта. Именно в этой точке зачастую происходят протечки.
Грубейшая ошибка – попытка коррекции спаиваемых элементов с прокруткой вокруг оси относительно друг друга. Подобные действия резко снижают эффект полифузной сварки.
Тем не менее, в отдельных точках спайка образуется, и получается так называемая «прихватка». При небольшом усилии на разрыв «прихватка» держит соединение. Однако стоит только поместить соединение под давление, спайка тут же развалится.
Способы стыковки труб из полипропилена
Выбор способа стыковки зависит от того, какое соединение желаем получить — разъёмное или нет. На решение может повлиять наличие специального инструмента и навыков работы. Рассмотрим наиболее часто используемые способы.
Резьбовые фитинги
Если вы задумались, как сделать разъемное соединение полипропиленовых труб, используйте резьбовые фитинги. Работа с такой арматурой считается наиболее простой и позволяет добиться хорошего результата.
Резьбовые фитинги представляет собой комбинацию металла и пластика. Пластиковая часть присоединяется к полипропиленовой сваркой или пайкой через пластиковую муфту. Второй конец элемента выполнен из металла, на нем нанесена резьба, посредством которой он присоединяется к другому отрезку трубы или сантехническому оборудованию.
Для работы потребуются:
- Необходимые фитинги.
- Газовый ключ.
- Муфта накидная и ключ для её установки.
- Герметик.
Для исключения протечек в местах присоединения резьбовых фитингов на резьбу наматывают льняное волокно, фум-ленту. Резьбовые фитинги устанавливают при соединении пластиковых труб с металлическими.
Диффузионная сварка
Этот вид сварки встык, получаемой за счёт расплавления материала деталей и диффузном взаимном проникновении молекул. Подходит для стыковки диаметров от 16 до 40 мм. Дополнительно используют муфту, которая обеспечивает слой пластика для получения шва. Для толстостенных труб используют диффузную сварку встык.
Сварка электрофитингами
Электрофитинг — это соединитель из полипропилена, в своей конструкции имеет металлический нагреватель, контакты которого выведены наружу.
После того как фитинг надевают на трубу, металлические контакты присоединяют к аппарату, происходит нагрев элемента, а через него фитинга.
Стыковая сварка
Основана на возникновении диффузии при нагреве полипропилена. Для работы потребуется дисковый агрегат, снабженный центрирующим устройством для обеспечения соосности труб. Выполняется для сварки отрезков диаметром более 60 мм со стенкой от 4 мм.
Технология работы включает операции:
- Стыки труб одновременно нагревают до необходимой температуры дисковым паяльником.
- Прижимают торцы труб друг к другу, следят, чтобы их оси совпадали, не было перекоса.
- Выдерживают до остывания материала.
Каждый сварочный аппарат снабжен инструкцией, в которой приведены таблицы с указанием времени нагрева и остывания для определенной толщины стенки. У толстостенных труб получается надёжный шов. Такие трубопроводы можно закапывать в землю, замуровывать в стену.
Холодная сварка
Осуществляется при расплавлении материала от химического воздействия клея. Его наносят на стыкуемые участки, прижимают, выдерживают 10-15 минут. После стабилизации вещества получаем герметичный стык. Прочность соединения невысока. Используется в трубопроводах подачи жидкости для охлаждения и прочих соединениях, невысокой ответственности.
Клеевое соединение
На очищенную поверхность наносят тонкий слой клея, плотно прижимают части друг к другу, выдерживают 10 секунд. Наивысшей прочности стык достигает через сутки
Важно правильно выбрать состав клея, он должен быть предназначен для полипропилена
Применение фланцев
Фланцы применяют, когда производится стыковка труб из различных материалов, например, полиэтилена с полипропиленом. Для герметичности используют уплотнительные прокладки из резины.
Пайка с использованием паяльной ленты
С помощью паяльной ленты можно соединить элементы без паяльника, что значительно упрощает работу. Алгоритм действий следующий:
- Очищаем поверхности деталей, обезжириваем.
- Оборачиваем место спайки лентой.
- Нагреваем место, где наложена лента до ее расплавления.
- Надеваем стыкуемую деталь.
- Выжидаем до охлаждения стыка.
- Убираем излишки припоя.
Получаем надёжный герметичный стык. Этот способ используется для спайки труб небольшого размера.
Имея некоторые навыки сантехника, можно выполнить своими руками монтаж внутреннего водопровода или системы отопления. Чтобы получить хороший результат, следует ознакомиться с инструкциями и рекомендациями специалистов. Выбор инструмента, соблюдение технологии работ послужит залогом получения качественного ремонта.
Ошибки при сварке полипропиленовых труб:
https://youtube.com/watch?v=G7TPMMV_ioo
