Как правильно крепить профнастил на крыше

Рассмотрим подробнее задачу, как прикручивать профнастил на крышу. При монтаже профиля необходимо помнить об одном нюансе: листы нужно укладывать так, чтобы по краю кровли шла нижняя волна, а не верхняя. Капиллярная канавка тоже должна быть направлена вверх. Для транспортировки кровельного материала на крыши используются лаги.

Последующие ряды необходимо укладывать по скату, но уже с 10-сантиметровым нахлестом на предыдущие. Таким образом выстраиваются параллельные листы. Когда один скат покрыт, можно переходить на другой, алгоритм монтажа тот же самый.

Для облегчения процедуры укладки понадобится небольшая лестница, вровень с длиной кровли. Она будет использоваться для перемещения человек по крыше. Если такая лестница отсутствует, то ее можно купить в строительном или хозяйственном магазине либо соорудить самостоятельно. Для этого нужна одна продольная доска — основание — и множество мелких — ступенек. Конструкция закрепляется за угол конька.

Работа с доборными элементами

Профлистом кровлю покрывают с применением дополнительных подкладок и накладок, чтобы красиво и надежно организовать стыки, примыкания, выходы на крышу вентиляционных, отопительных труб. Обычная длина таких профилей составляет 2,0 м для профнастила с полимерным покрытием, и 2,5 м — для оцинкованных листов.

Между покрытием и доборными планками ставят уплотнитель из материала, который пропускает пар.

Ендова и накладка ендовы

Эти продольные детали дублируют друг друга. При сложной конфигурации крыши есть продольные стыки профлиста и по косой, диагонали.

Поэтапная установка:

ендову устанавливают под профилем в месте соединения листов;
монтируют основное покрытие так, чтобы края сходились на подкладке с подстановкой уплотнителя;
сверху стыка ставят декоративную накладку, также через уплотнитель.

В этом месте сходятся все водяные потоки, поэтому оформлению уделяют особое внимание

Фартуки для труб

Такие элементы обязательно нужны при обустройстве кровли профнастилом. Их располагают по периметру труб, которые проходят через толщу кровли и выступают над поверхностью.

Модель фартука зависит от схемы проходного узла по проекту и высоты волн профнастила и из конфигурации.

Изделие состоит из тонкого листа металла с покрытием. Его часто изготавливают по месту из оцинкованной стали.

Слуховые окна

Эти элементы также выступают над кровельным покрытием. Места стыковки нужно оформлять, чтобы не попадала дождевая и талая вода. Для этого используют донный элемент разжелобка, который устанавливают под верхнюю полосу при монтаже кровельного профлиста. Разжелобки окантовывают слуховое окно по периметру, какой бы сложной формы ни была конструкция окна.

Наружные внутренние углы, примыкания, торцевые, карнизные планки

Монтируют элементы со стороны кровельного свеса, по направлению к коньку, где лишнюю длину срезают. Торцевую планку фиксируют к концевой доске и профнастилу в гребень гофры.

Доборные планки ставят в местах:

примыкания плоскости кровли к парапетам;
при перемене направления ската;
при переломном изменении наклона кровельной плоскости.

Используют саморезы по дереву диаметром 4,8 мм, длиной 50 – 60 мм, их располагают с шагом 30 – 50 см. Накладки к стене крепят в ранее проделанную штробу, или прячут под отделочным слоем.

Снегозадержатели

Снеговозажержатель бревно

Изделия нужны для организации постепенного схода снега без падений тяжелых обледенелых глыб с крыши.

Разновидности снегозадержателей по конструкции:

трубчатые;
решетчатые;
бугельные (зубчатые);
уголковые;
бревна.

Элементы ставят одновременно с установкой настила, применяют амортизирующие уплотнители. Шаг между разными типами снегозадержателей принимают по расчету в зависимости от наклона ската, формы волны и ее размера по высоте.

Установка конька

Располагают планку поверх стыка двух скатов. Гидроизоляцию и пароизоляцию монтируют с промежутками, чтобы выходил пар и конденсат. Если есть автоматическая вентиляция, разрывы в изоляции не делают.

Правила установки:

верхнюю обрешетку ставят так, чтобы между плоскостями скатов обеспечить промежуток не менее 5 см;
последнюю под коньком часть обрешетки выполняют досками, или ставят чаше рейки.

Для защиты используют заводские элементы или кровельный оцинкованный металл толщиной не меньше 0,7 мм. Его сгибают под углом 90°.

Вопрос эксперту

Как ухаживать за крышей из профнастила?

Для очистки крыши от заносов снега, где нет снегозадержателей, используют лопатки из пластмассы, чтобы не царапать настил. Крыши с защитными элементами также нужно очищать, если насыпало критически толстый слой снега. Осенью, весной и летом поверхность профнастила сама очищается от мусора и пыли во время дождя. Иногда применяют шланг для полива, если нужно освежить цвет крыши в сезон засухи. Регулярно удаляют скопившиеся листья в разжелобках, водосточных желобах.

https://youtube.com/watch?v=guSbrdMgO0k

Крепление профлиста саморезами — возможные ошибки

Возможные ошибки и действия, которые нельзя совершать при укладке профнастила:

Ни в коем случае нельзя выполнять крепление профлиста к деревянной обрешетке на гвозди. Они могут слететь при сильном ветре, такое соединение крайне ненадежное.
Запрещено выполнять сварку и газовую резку профилированных листов.
При отрезе профлистов нельзя использовать «болгарку». Трение создаст высокую температуру, которая разрушит полимерное покрытие с цинком. Такой профлист будет подвержен коррозии и быстро разрушится.
Ножницы по металлу подходят исключительно для продольной резки профнастила. Поперечная резка таким инструментам приведет к деформации изделия. Исправление полученных неровностей — очень сложная задача. И нет никакой гарантии, что получится целиком устранить деформацию. В результате лист будет непригоден для укладки.

https://youtube.com/watch?v=6V2InQJSihw

Качественные саморезы

Расход саморезов во время монтажа кровли из профнастила обычно составляет около 6 штук на один квадратный метр. Для такого монтажа подойдут размеры 4,8×28−35 мм. Такие саморезы можно использовать как для дерева, так и для металла. У производителей кровельных материалов можно также приобрести в качестве инструмента шуруповерты со специальной насадкой. Можно также использовать аккумуляторную электродрель.

https://youtube.com/watch?v=Gg0SwszSy9Q

Специальные саморезы для кровли крыши профлистом своими руками являются незаменимыми, так как только таким образом можно обеспечить:

Высокую прочность соединения.
Полную водонепроницаемость материала.
Минимальный риск механического травмирования покрытия во время крепления, а, значит, это будет говорить об отсутствии коррозии в будущем.

Самые надежные качественные саморезы можно приобрести у тех же поставщиков, которые занимаются реализацией профнастила. Рекомендуется выбирать шурупы из нержавеющей или углеродистой стали с цинковым покрытием. При покупке этих элементов всё равно необходимо тщательно осмотреть все уплотнительные шайбы.

Правильное крепление

Понять то, правильно или нет вы закрепили шуруп, можно по металлической шайбе — у неё должна выступать резиновая прокладка примерно на 1 мм.

Завинчивать саморезы в профнастил необходимо строго перпендикулярно, прямо в прогиб вертикальных волн. Хотя многие строители по этому поводу ведут споры, у каждого метода имеются свои преимущества. Например, саморез в нижней волне создает наиболее надежное крепление, а в верхней волне дождевая вода имеет меньше шансов проникнуть под кровельное пространство.

Но производители рекомендуют закреплять профнастил именно в прогиб. На гребне и карнизе вам необходимо вкручивать шурупы в прогиб через волну, а в центре листа их надо вкручивать в каждую доску обрешётки. Всего на каждый квадратный метр уходит примерно от 5 до 8 шурупов.

https://youtube.com/watch?v=y85yQGFsSs0

Подготовка материала

После того как вами были произведены все точные расчёты крыши, можно уже заказывать профилированные листы. Если вы листы уже приобрели, однако, монтаж их по каким-то причинам необходимо отложить, например, из-за дождя, то листы надо хранить, не снимая заводскую упаковку с них, в закрытом помещении на ровной поверхности. Дополнительно рекомендуется под листы подложить брусья с расстоянием 50 см.

https://youtube.com/watch?v=NDtEmM_nkZs

Перемещать и перекладывать этот укрывной материал надо довольно аккуратно, держа его за края по длине и особенно избегая прогибов и заломов листов

Профнастил надо перемещать осторожно, так как современное полимерное покрытие считается особо чувствительным к механическим повреждениям. Разрезать материал необходимо абразивными режущими инструментами: осколки от круга могут сильно поцарапать руки, а в местах среза наблюдается значительный нагрев

Если это всё-таки необходимо, то все повреждения надо сразу покрыть ремонтной краской.

К счастью, технология устройства крыши из профнастила в настоящее время позволяет проводить все монтажные работы в теплое время года, с апреля по октябрь, тогда долго материал хранить не придется.

https://youtube.com/watch?v=L3rdxaBkZEY

Определяем шаг обрешетки

Обрешеткой называют специальный каркас, непосредственно к которому выполняется крепление профлиста на кровле. Чаще всего обрешетка делается из дерева. Это может быть брус размерами 40х40 или 50х50 мм, а также обрезная доска толщиной 32, а шириной 100 мм. Деревянные конструкции, используемые для обрешетки, рекомендуется перед установкой обработать специальными антисептическими составами. Эта обработка предотвращает гниение древесины и существенно продлевает срок службы кровли.

Обрешетку можно изготовить и из металла. Для этого обычно используют различные металлические профили с толщиной металла не более двух миллиметров. Использование металла большей толщины неоправданно увеличивает нагрузку на стропильную систему. Кроме того, крепление профнастила к металлическим прогонам и обрешетке саморезами также накладывает определенные ограничения на толщину металла.

Дело в том, что саморезы имеют на конце специальное сверло, которое позволяет ввинчивать их в металл без предварительного просверливания отверстий, только если его толщина не превышает 2 мм. Конечно, крепление профлиста к металлическим балкам большой толщины также возможно — однако это сильно повышает трудоемкость процесса.

Деревянный брус или металлические прогоны крепятся перпендикулярно стропилам с шагом от 300 до 1000 мм. Величина шага зависит от марки профнастила и его несущей способности. Для профлиста с высотой волны меньше 20мм рекомендуется выполнять сплошную обрешетку.

Укладка профнастила производится с перекрытием листов, как и других кровельных материалов. При этом расстояние заступа определяется на основании уклона крыши.

Величина нахлеста профиля для крепления профнастила на крышах с разным уклоном:

Если уклон крыши составляет не больше 14 градусов, выполняется горизонтальный нахлест около 20 сантиметров.
Для крыши с уклоном от 15 до 30 градусов нахлест стоит делать от 15 до 20 сантиметров.
Для крыши с уклоном более 30 градусов нахлест стоит делать от 10 до 15 сантиметров.

Профильные листы укладываются параллельно карнизу. Параллельные листы фиксируются одним саморезом. При этом необходимо учитывать величину карнизного свеса, которая высчитывается из высоты профиля.

Величина карнизного свеса:

Если глубина волны профилированного листа равняется 8, 10 или 20 мм, величину свеса нужно делать от 5 до 10 см.
В остальных случаях — больше 20 см.

Для крепления профлистов используются саморезы с длиной в диапазоне от 2 до 25 см и диаметром мм. В крепежных элементах EKT, Hilli, Fisher имеются сверлящие бородки. Такие саморезы получится закрутить без предварительной подготовки. В качественных самонарезающих винтах присутствуют специальные прокладки, защищающие отверстия от попадания жидкости.

Еще стоит помнить, что для крепления профнастила к обрешетке нужно использовать резиновые уплотнительные шайбы. В нижние участки изделия ввинчиваются саморезы по величине от 28×4.8 мм. А вот конек крепится на верхние «волны» (детальнее: «Как установить конек на крышу из профнастила»).

Крепление профлиста саморезами к металлическому профилю

Дело в том, что саморезы имеют на конце специальное сверло, которое позволяет ввинчивать их в металл без предварительного просверливания отверстий, только если его толщина не превышает 2 мм. Конечно, крепление профлиста к металлическим балкам большой толщины также возможно – однако это сильно повышает трудоемкость процесса.

Крепление профнастила к металлическим Т-образным прогонам

Чаще всего крепление профлиста осуществляется на деревянную обрешетку, шаг которой может быть различным. Он зависит от угла наклона ската кровли и высоты волны. Рассмотрим основные варианты и правила.

Доборные элементы и необходимые инструменты

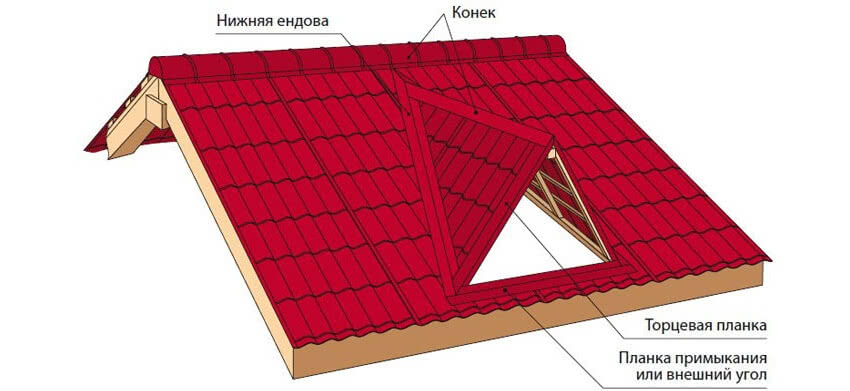

Установка доборных элементов на двухскатной крыше.

Устройство кровли из профнастила может включать такие доборные элементы, как:

капельники – загнутые планки, используемые в системе водоотвода и защищающие кровельные стыки от намокания, бывают фасадными и кровельными;
ендовы – накладки на стыки кровельных скатов, предотвращают попадание влаги под кровельные листы;
планки примыкания – накладки на листы профнастила в местах их стыка с печной трубой, вентиляционной системой;
планки торцовые (ветровые) – накладки, защищающие крышу от задуваний, устанавливаются по всему периметру кровли;
планки коньковые – накладки, устанавливаемые на конек дома, требуют дополнительного оснащения в виде заглушек.
снегозадержатели – система перил, предотвращающая сползание снега с крыши.

Некоторые доборные элементы (коньковая планка, ендовы) являются обязательными. На установке других (снегодержатели, водостоки) можно сэкономить. Набор элементов будет зависеть от предназначения возведенной конструкции: жилой дом, гараж, складское помещение.

Для кровельных работ потребуются следующие инструменты:

электрические ножницы по металлу;
просечные ножницы по металлу;
киянка;
шуроповерт;
саморезы;
кусачки;
дрель;
герметик для промазывания стыков.

Примыкания

Для того, чтобы кровля герметично прилегала к печным трубам или стенам, на скате крыши следует устроить, из нижних планок примыкания, внутренний фартук.

Планку прикладывают к стенкам трубы, отмечая верхнюю кромку планки на стенке. В последствие по намеченной линии штробируют отверстие, затем убирают пыль и промывают данное отверстие струей воды.

Монтаж внутреннего фартуканеобходимо начинать с нижней стенки трубы. Нижнюю планку примыкания подрезают по месту. Затем ее устанавливают, фиксируя при этом саморезами.

Подобным методом осуществляют монтаж фартука по остальным стенкам, не забывая при этом делать нахлесты, равные 150 мм, тем самым исключая возможность протекания.

Край планки, вставленный в штробу, необходимо загерметизировать при помощи специальной герметизирующей ленты BIGBAND. Далее под нижний элемент внутреннего фартука заводят плоский лист с отбортовками — галстук, предназначенный для стока воды. Галстук направляют либо в ендову, либо вниз до карниза крыши.

Впоследствии укладывают листы кровельного покрытия.

После чего, непосредственно к стене, не заводя в штробу,крепят верхние планки примыкания.

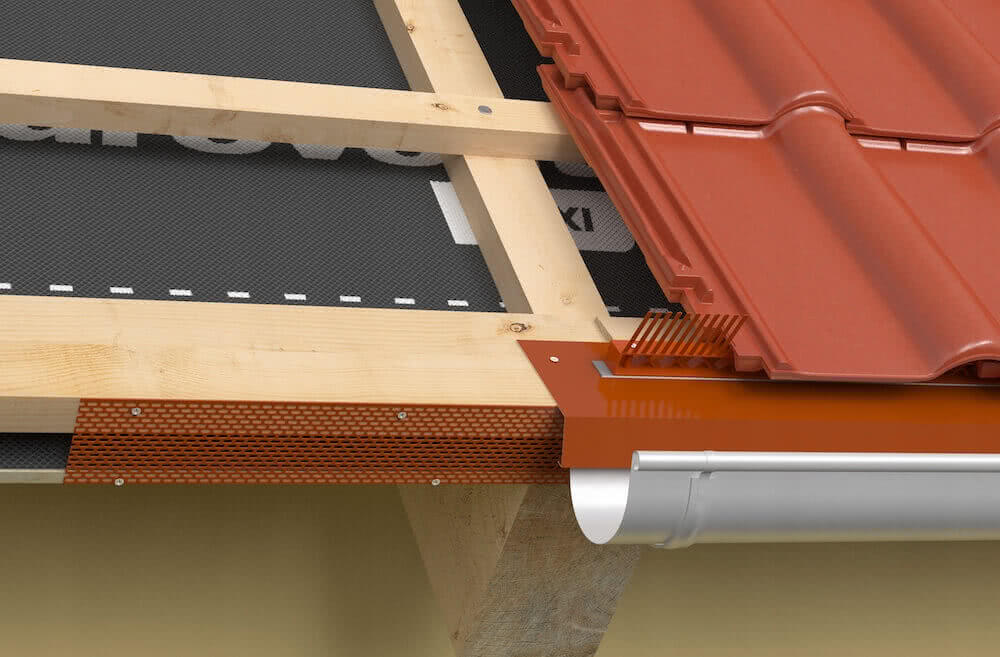

Карнизные планки

Перед тем, как начинать монтаж карнизной планки, необходимоприкрепить держатели желоба, и установить сам желоб. Для более подробного описания, Вы можете ознакомиться с инструкцией по монтажу водосточной системы.

Далее необходимо прикрепить к обрешетке карнизную планку, нижний край которой должен перекрывать край желоба.

Планки как правило, фиксируют оцинкованными саморезами с шагом 300 мм и нахлестом по длине 50-100 мм.

Подкровельную гидроизоляционную мембрану выводят поверх карнизной планки и последней доски обрешетки, для того, чтобы конденсат стекал с пленки в желоб. Край мембраны крепят при помощи соединительной ленты СП-1, Tyvek или Delta.

Монтаж мансардных окон

Благодаря системе монтажа окон, их можно устанавливать непосредственно на обрешетку.

В случае, если размер окна не совпадает с расстоянием между стропилами, следует немного изменить конструкцию стропил.

Проем в кровле должен быть по ширине и высоте на 70 мм больше размера планируемого размера к монтажу окна.

Более подробно с техникой монтажа вы сможете в инструкции, прилагаемой к каждому окну.

Резка листов металлочерепицы или профнастила

Каждый лист подрезают в индивидуальном порядке.

Для резки листов необходимо использовать специальные инструменты (см. Инструменты для резки металла). Перед тем, как начать обработку, лист следует положить на устойчивое основание.

После того как работа была завершена, следует аккуратно убрать с поверхности листа металлические опилки.

«Треугольники», оставшиеся после наклонных резов, можно использовать на второй скат, но только для листов симметричного профиля (С-21х1000, НС-35х1000).Для металлочерепицы использовать данные «Треугольники» просто не удастся.

Расчет материалов

Определить расход на 1 м2 — значит понять, сколько конкретно материала надо заказывать. И торопиться при оценке требуемого количества точно не стоит, как и чрезмерно доверять онлайн-калькуляторам. Практика показывает, что они выдают только очень приблизительные цифры. Решающее значение при расчётах имеет длина профильного листа. Для фасадов заказывают профлист, равный высоте стены — так что с этой стороны особых неожиданностей возникать не должно.

Типовая ширина листов всегда равна 125 см за редким исключением у отдельных изготовителей. При этом реальная рабочая ширина может существенно отличаться в зависимости от параметров волн. Дополнительно нельзя забывать про укладку на обрешётку или иной каркас, про необходимый нахлёст между соседними листами. А вот длину ската можно не учитывать — этот параметр актуален только для кровельных сборок.

Меры предосторожности

В заключении всего подведем итог:

Очень важно внимательно относиться к транспортировке материала для настила кровли.
Острые кромки листов могут порезать руки, поэтому работать нужно в защитных перчатках.
Поднимать листы на крышу необходимо троим человекам. При этом используются две направляющие.
Монтажник должен быть обут в обувь с мягкой подошвой, чтобы не поцарапать поверхность листов.
Если случайно поверхность поцарапалась, то эти места необходимо обработать краской для полимерных покрытий.
Наступать на листы можно только в местах обрешетки.. Соблюдая эти простые рекомендации и советы, вам получится сделать все работы качественно

Соблюдая эти простые рекомендации и советы, вам получится сделать все работы качественно.

Итак, мы убедились в том, что профнастил является отличным материалом для настила на кровлю

Однако важно помнить, он сможет прослужить долго и качественно только при соблюдении технологии монтажа и расчета. Если у вас есть собственный опыт в этой строительной сфере, то пишите комментарии в конце этой статьи

Не менее полезно будет обратить внимание на фото, расположенные ниже. На них вы сможете рассмотреть тонкости выполнения работ по перекрытию кровли профлистами

Инструкция по монтажу профнастила на крышу

В первую очередь внизу стропил прибивается карнизная доска:

Перед монтажом профлистов на крыше производят фиксацию гидроизоляционного материала.
Затем устанавливают линию обрешетки и контр обрешетки. Рекомендованный размер обрешетки – 15*20 (30) мм. Брус обязательно пропитывают антисептиком.
Непосредственно перед установкой металлических листов делают вентиляционный зазор высотой не менее 4 см.
Далее фиксируют с помощью саморезов профнастил. Монтаж проводят оцинкованными шурупами 4.8*29 мм.
Заключительный момент – оформление фронтона и конька кровли.

Инструменты для проведения кровельных работ стандартные для любых видов материалов: строительный уровень, шуруповерт, молоток, ножовка по металлу или лобзик.

Основные материалы для работы при монтаже перекрытия:

профильный металлический лист (подбирают соответственно периметру крыши);
доборные элементы;
гидро и пароизоляция;
утеплитель;
герметик.

Обрешетка под профнастил и гидроизоляция

При монтаже кровельных листов обязательно выполняют обрешетку из стальных прогонов или деревянных панелей.

Гидроизоляция и пароизоляция кровли при монтаже покрытия требуется для того, чтобы предотвратить скопление конденсата в подкровельном пространстве. Излишняя влажность может привести к образованию плесени и гниению стропил, что в результате нередко приводит к промерзанию крыши.

Таким образом, в разрез между обрешеткой и кровельным покрытием проводят монтаж гидроизоляционной паропропускающей пленки. Она фиксируется внахлест и проклеивается специальной строительной клейкой лентой. Защитная функция изоляции особенно ощутима, если помещение выполнено из пеноблоков.

Порядок закрепления листов

Следующий шаг – крепление профильного листа к обрешетке. Это делают в нижней части гофры с помощью оцинкованных саморезов (обязательно уплотненных прорезиненной шайбой).

Крепление конька кровли выполняют с помощью верхней гофры. Подобрать длину саморезов можно с помощью простых расчетов: суммируют длину резьбы самореза, высоту профиля и толщину уплотнителя.

Пошаговая инструкция:

Листы фиксируют параллельно карнизу со свесом 50 мм.
Сторону профиля с капиллярной канавкой накрывают краем соседнего листа.
Если длина профлиста не соответствует длине ската, то следующий ряд покрытия монтируют внахлест шагом 20 мм.
Листы крепят в месте прилегания трапеции к обрешетке.
Нижний край профиля прикрепляют к доскам обрешетки через нижнюю трапецию (крепление с обрешеткой).
Промежуточная фиксация осуществляется в шахматном порядке, не более 8 штук саморезов на 1 квадратный метр. Крепежи вкручивают вниз до рельефной волны, непосредственно до уплотнения прокладки. Все действия проводят без чрезмерных усилий.
Крайние полки высоких профнастилов рекомендуется соединять заклепками с шагом около 50 см.

Монтаж доборных элементов

В процессе проведения монтажа профилированного листа на поверхность крыши не забывают о своевременной фиксации доборных элементов кровли:

ветровое (защита от осадков со стороны фронтонного свеса),
конек (верхняя точка, защищает кровлю от осадков и прочего влияния окружающей среды),
пара карнизных планок,
ендова внутреннее и внешнее – сложный элемент, внутренний угол, который объединяет два ската на больших крыша, функция – защитная.
примыкание внутреннее и внешнее – присоединение кровли с вертикальными поверхностями, устанавливают по завершении монтажа кровли.

Под конек после монтажа профлиста крепят уплотнительный материал рулонного вида. Некоторые эксперты рекомендуют во впадины укладывать поролон. Ветровая планка малая применима при монтаже профиля Н 21. Ветровое большое чаще всего используют при выборе для кровельных работа профиля типа НС 35. Крепится планка по завершении фиксации основного кровельного материала – то есть профлистов. Карнизная планка также выступает защитой от ветра и осадков. Она устанавливается перед началом монтажа профнастила. Оцинкованная внутренняя ендова устанавливается до монтажа кровельных листов. Внешняя ендова фиксируется поверх внутренней после прошивки к планкам профлистов и окончания всех монтажных работ кровли.

Стропильные планки и обрешётка

Поверх гидро- и пароизоляции монтируются стропильные планки или же стальные прогоны, если высота профиля становит 40 мм. Далее к ним в продольном направлении крепится обрешетка, шаг которой зависит от вида профнастила.

Для организации обрешетки потребуется:

брус размером 50×50 мм;
доска 32×10 мм;
влагостойкие листы фанеры диаметром 10 мм.

Обрешетка бывает двух видов: сплошная и прореженная. Первый тип устанавливают на ребрах, коньках и вокруг дымоходов. Шаг прореженной составляет 50 мм. Доски укладывайте на одинаковом расстоянии, это облегчит весь дальнейших процесс по креплению листов профнастила.

Все деревянные детали обязательно обработайте антисептиком и противопожарной смесью.

Специалисты советуют еще поверх обрешетки укладывать так называемую диффузионную прокладку, которая будет препятствовать возникновению конденсата. Крепится она с помощью небольших гвоздей с широкой шляпкой.

К обустройству обрешетки следует отнестись с особой ответственностью, так как от нее в большей степени зависит надежность всей конструкции.

Точных стандартов толщины обрешетки также не существует, все зависит от тех же параметров профлистов и длины крепежа. Минимальные размеры сечения обрешетки становят 32 /100 мм. Доска, которая расположена вдоль карниза, должна быть немного толще, чем все остальные. Возле дымоходной трубы необходимо организовать крепление дополнительных досок.
