Какими бывают горелки
Если газовую горелку рассматривать с точки зрения способа управлением тепловой мощностью, то все модели можно разделить на следующие категории:
- Одноступенчатые. В данном случае подача (отключение) газа происходит автоматически, по сигналу реостата.
- Двухступенчатые. Горелка имеет конструктивную возможность переходить в экономный режим. Этот процесс регулируется автоматически.
- Горелки с плавающей регулировкой. Мощность горелки можно изменять плавно, от 10 до 100 процентов.
Горелки подразделяются по способу подачи воздуха:
- Атмосферные. В данном варианте не нужно электричество, воздух поступает к горелке под естественным действием тяги. КПД не очень высокое, не больше 90 процентов. Это простая конструкция: труба с отверстиями, куда подаётся топливо. Работает она в камерах сгорания открытого типа. Их можно быстро переоборудовать при необходимости под жидкое топливо, срок службы у таких горелок очень долгий. Однако такие горелки предъявляют к себе повышенные требования безопасности.
- Наддувные. Их ещё называют дутьевыми или вентиляторными горелками. Это довольно сложная конструкция. Воздух к горелке подаётся вентилятором, камера сгорания в этом случае закрытая. КПД превышает 95 процентов. Печам с такими горелками не нужны громоздкие дымоходы. Печь при этом стабильно работает даже при низком давлении газа. Однако они производят много шума и энергозависимые.
- Диффузно-кинетические. Воздух в камеру сгорания нагнетается частично, остальная часть подводится сразу к пламени.

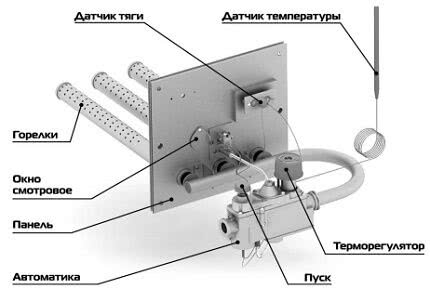

Система защитной автоматики
Не сгоревшее топливо в банной печи иногда становится причиной взрыва газовоздушной смеси. Поэтому контролировать пламя работающей форсунки необходимо для вашей безопасности. Это можно делать визуально или при помощи автоматики с чувствительными к светоизлучению современными фотоэлементами.
Система защиты горелки автоматически обеспечивает такие функции:
- регулирование мощности;
- подачу топлива и воздуха;
- полноту сгорания газа.
Надо учитывать увеличение габаритов модернизированной конструкции. Особенно при малых размерах помещения бани. Если размер устройства является для вас важным критерием, то для компактности всю автоматизацию можно разместить снаружи.
Можно добавить автоматические схемы работы с простыми элементами. Компактное размещение сэкономит полезную площадь небольшой бани
Для управления процессом горения можно использовать автоматическую установку заводского изготовления типа САБК-8-50С. Она обеспечивает высокий уровень безопасности благодаря четырем степеням защиты. Работа печного газового оборудования с таким устройством автоматически прекратится в случае возникновения опасного аварийного режима.
Правила монтажа газовых печей
К процессу монтажа отопительных устройств, работающих на газу, нужно подходить максимально ответственно. От правильности установки зависит не только эффективность функционирования, но и безопасность людей, посещающих баню.
С газовыми печами должны работать опытные специалисты, имеющие богатую практику в этой сфере. Доверив установку газового котла профессионалу, все равно процесс монтажа следует контролировать
При проведении подобных работ нужно обратить внимание на следующие вещи:
- расстояние от стены до печи должно быть не менее 50 мм. При этом все параллельные стенам котла поверхности изготавливаются из негорючих материалов или обшиваются таковыми;
- огнеупорное основание котла должно выступать минимум на 100 мм от его краев;
- высота разъема для горелки без накладки должна варьироваться в пределах от 470 до 550 мм, с накладкой — от 615 до 680 мм, ширина — от 350 до 450 мм и от 515 до 665 мм соответственно.

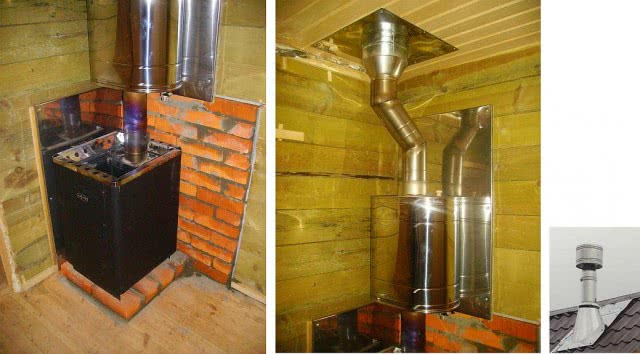

Особое внимание следует уделить дымоходу. Газовая печь подключается к дымоходному каналу трубами из нержавейки
При этом колена труб должны входить друг в друга не менее чем на полдиаметра.
Газовый котел устанавливается одновременно в парилке и предбаннике. Лицевая сторона с горелками должна размещаться в предбаннике. Это исключает возможность затухания огня из-за попадания воды. Котел с водой и каменка размещаются в парилке.
Обязательным условием эксплуатации газовой печи является наличие вытяжки и окон с форточками в предбаннике. Двери должны открываться наружу. Протяженность дымоходного канала обязана быть не меньше 5 метров.
Если дымоход сделан из разных материалов, например, к печи присоединены трубы из нержавейки, а далее канал выполнен из кирпича, то место соединения должно быть полностью герметичным. Это место в системе отопления должно подвергаться проверке как можно чаще.
Виды газовых горелок
Основных типов всего два:
- Атмосферные горелки. Атмосферные ГГ отличаются доступной стоимостью, простотой в изготовлении и эксплуатации. Такие устройства обеспечивают смешивание и сгорание газа в топливнике за счет перепадов атмосферного давления. Они функционируют без электричества, но сильно зависят от движения воздуха в том помещении, где находится печь. При любом ощутимом перемещении воздуха объем тепла, выделяемого топкой, меняется в ту или иную сторону.
При использовании атмосферной горелки необходимо оборудовать в помещении дополнительный источник воздуха и постоянно контролировать состояние дымохода. Следует также учитывать, что топливо в такой печи будет сжигаться не полностью, часть газа неизбежно будет уходить в трубу.
При монтаже атмосферной горелки вам придется серьезно усовершенствовать и топливную камеру, и саму горелку. Это связано с тем, что в камере стандартного размера пламя будет касаться дна каменки или металлических элементов печи. Чтобы исправить такое положение дел, необходимо разместить источник огня как можно ниже и строго в центре топливника.
Наддувные горелки. Наддувные ГГ считаются более практичными и удобными в эксплуатации, поскольку они обеспечивают принудительное поступление воздуха в топливную камеру. Такие устройства оснащаются специальным вентилятором, скорость вращения которого определяет быстроту сгорания топлива в камере.
Наддувная газовая горелка для печки в баню работает от электричества – и это, пожалуй, ее единственный существенный недостаток. При отключении электричества она не сможет запустить процесс обогрева парной, поэтому для подобных ситуаций неплохо иметь альтернативный вариант
При выборе таких устройств важно учитывать глубину топливной камеры, чтобы огонь не задевал ее задней стенки
Горелка АГГ-40П для печи Сибирь 30 ЛК, Сибирский утес 20 с выносным топливным каналом.
Критерии выбора
Как выбрать отопительную систему для бани? Основных критериев для определения победителя три:
- Мощность.
- Тип горелки.
- Индивидуальные характеристики конструкции.
Качественный агрегат разогревает парилку до 50 градусов за полчаса летом, и за 1 час в холодное время года.
Второй параметр – вид горелки. Предпочтение стоит отдавать моделям со встроенной автоматической системой защиты. Это сделает процесс использования отопительного прибора приятным и безопасным.
Обратите внимание на конструкцию дымохода. Она должна подходить под проект бани: диаметр трубы дымохода должен соответствовать диаметру печной трубы
Системы с механическими конструкциями лучше противостоят попаданию влаги внутрь конструкции.

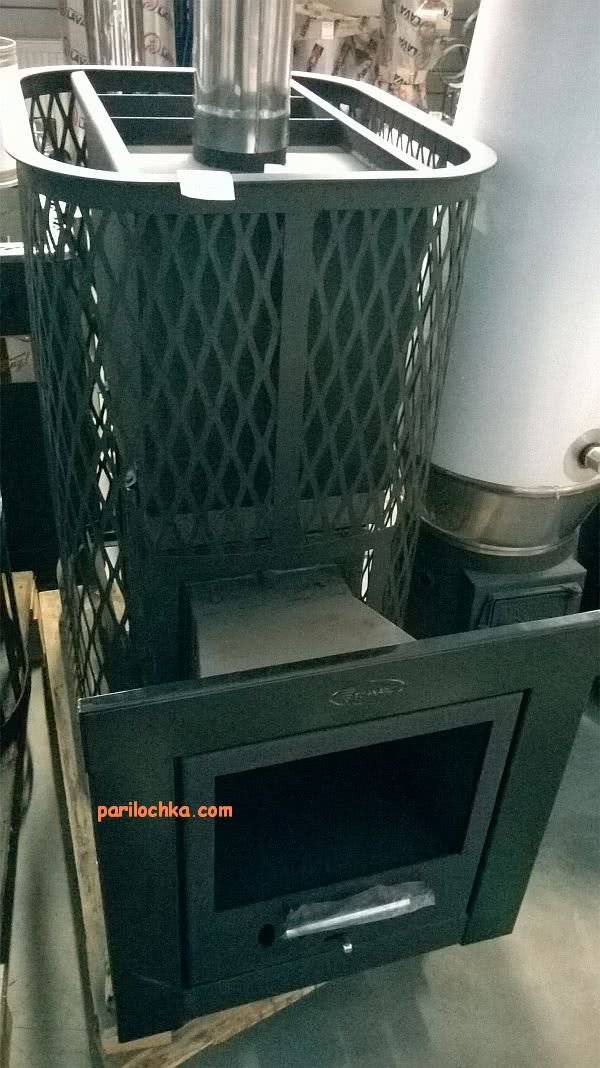

Газовая печь Таймыр
Модель «Таймыр» разработана для русской бани. Оборудование дает подходящую русской бане температуру, поддерживает оптимальную влажность, производит легкий пар. Мощности печи хватает на обогрев помещения до 25 кубических м. Долго держит температуру в парной. Модель соответствует нормам безопасности Российской Федерации.
«Таймыр» сконструирована с соблюдением стандартов качества. Радует простым и лаконичным дизайном. Легко впишется в банный интерьер.
Выбираем газовые горелки
Чтобы определится с разновидностью оборудования, нужно взвесить доступные варианты. Предпочтение отдается наддувным горелкам, несмотря на высокую цену. Они могут работать полностью в автоматическом режиме.
Атмосферные приспособление тоже имеют право на существования, тем более работают автономно. Каждый делает выбор исходя из начальных целей при строительстве бани и финансовых возможностей.
Если подразумевается эксплуатация кирпичной газовой каменки для собственных нужд, рекомендуется покупать готовые газовые печи. Они могут работать с любыми вариантами горелок, экономичны и безопасны.

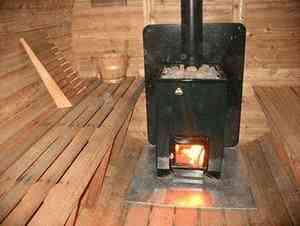

Установка в бане
При желании поставить в парной устройство, работающее на газу, придется сначала получить разрешение в специализированной газоснабжающей компании.
Ее сотрудники проверят правильное расположение устройства в помещении и соблюдение всех мер безопасности.
При выборе места для банной печи необходимо выполнять следующие правила:
- стены вокруг печи тщательно закрываются огнестойким материалом, обязательно устанавливается негорючее основание на пол;
- высота огнестойкого основания на 10 см больше уровня пола;
- само устройство устанавливается не менее чем в полуметре от стен;
- наличие регулируемой тяги в топочной камере;
- самым лучшим вариантом будет расположить печь так, чтобы вся ее лицевая сторона оказалась в предбаннике, а не в помещении парной – это позволит защитить печь от воздействия влажной атмосферы, облегчит выполнение управления и повысит безопасность;
- в предбаннике обязательно налаживают качественную вентиляцию;
- все стыки трубопроводов проверяются на идеальную герметичность, чтобы избежать опасности утечки газа;
- трубы, соединяющие печь с дымоходом, изолируются особенно тщательно – при прохождении через перекрытия и крышу.
Важно! Соответствие всем требованиям позволит установить газовую печь с вентилируемой горелкой без больших сложностей. В случае использования атмосферной горелки риск возникновения опасной ситуации значительно выше, и проверка помещения будет более тщательной и строгой
Какие бываю горелки
Существует две большие группы, на которые разделяются газовые горелки для банных печей – атмосферные и наддувные. Отличия заключаются в конструкции, мощности и эффективности. Рассмотрим оба варианта подробнее.

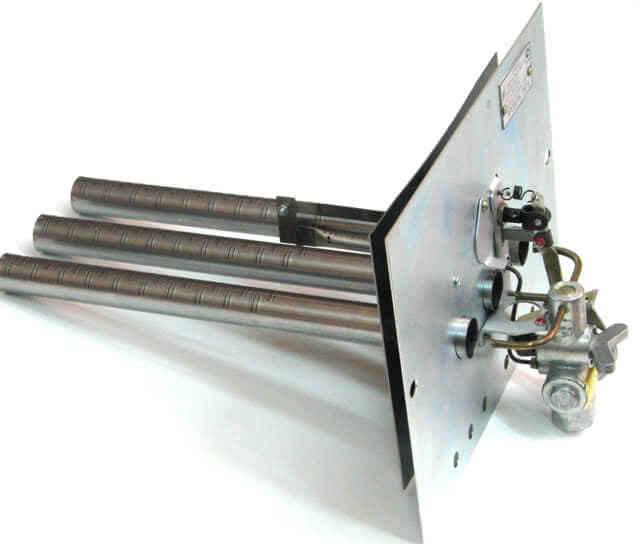

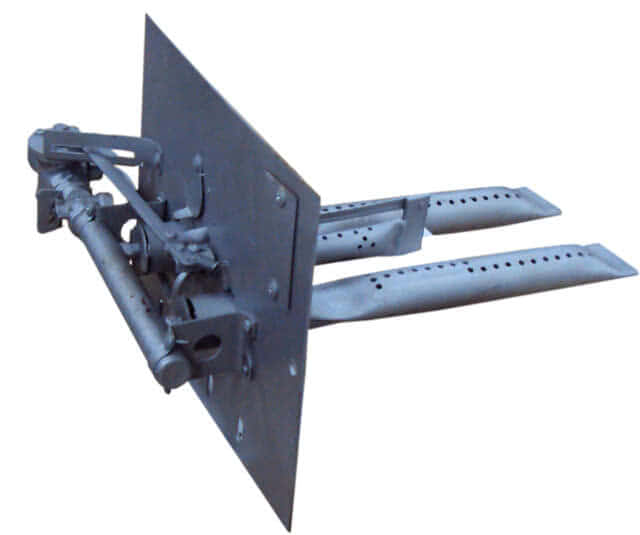

Атмосферные горелки
Подобная разновидность отличается простой конструкцией, которая позволяет эффективно нагревать помещение. Атмосферные горелки более дешевые варианты, способные функционировать без присоединения к источнику электроэнергии.
Основная особенность конструкции заключается в использовании одно или нескольких трубок. Через них топливо подается под давлением. Чтобы поддерживать продуктивное горение, нужен воздух. Атмосферные приспособления забирают его прямо из комнаты, где смонтирована печь. Внутри трубки происходит смешивание газов, после чего происходит воспламенение. Источником искры выступает пьезо зажигалка.
Чтобы обеспечить хорошую мощность горения, атмосферной горелке недостаточно тяговой способности. Для улучшения ситуации нужна система вентиляции, которая будет иметь высокие показатели эффективности, снабжая парилку достаточным притоком воздуха.
Устройства сильно зависят от общего состояния атмосферы, в которой они находятся. При малейшем изменении скорости движения воздушных масс меняется мощность горения. Приспособления часто сжигают не весь газ, и он улетает в трубу. Небольшое количество датчиков установлены для отслеживания количество воздуха в смеси, но лучше самостоятельно следить за мощностью газовой аппаратуры.
Рекомендуется оборудовать банные дровяные печи только определенными приспособлениями, которые предназначены для таких целей. В противном случае может получится, что газовая горелка уперлась в стенку и стала неэффективна.
Наддувные горелки
Дутьевые, вентиляторные или наддувные горелки более совершенны и удобны нежели предыдущий вариант. Наличие вентилятора позволяет правильно насыщать смесь воздухом. Микроклимат помещения никак не способен повлиять на качество пламени. При установке наддувных горелок выставляется скорость вращения ротора.
Показатель экономии топлива в несколько раз отличается от атмосферных в лучшую сторону. Большими недостатками выступают – зависимость от электрической энергии и значительная цена. Для нормального функционирования требуется обеспечить бесперебойное электропитание оборудования. Есть вариант понизить зависимость от электрического питания – оборудовать баню генератором или аккумуляторами.
Достоинством наддувыных газовых горелок выступает простота установки в дровяные печи. В некоторых моделях можно найти правильные параметры, которые не позволят пламени впираться в стенки топки. Температура горения газа может достигать 1600 градусов Цельсия, поэтому нельзя допускать его касания к элементам печи.
Варианты с вентиляторами позволяют самостоятельно выставлять мощность горения и с легкостью переходить на сжиженный газ.
Газовая печь для сауны или бани?
Время не стоит на месте: все больше любителей попариться понимают не только существенную разницу между национальными банями соседских народов, но и то, что кондиции этих бань требовательны к нагревающему оборудованию, устройству помещения и другим составляющим.
Отсюда вопрос: в какой из бань газовая печь будет к месту? И так ли уж она противопоказана для другой?
Ответить на него довольно просто: газ – это всего лишь топливо, а настоящее значение для вашей бани будет иметь материал, из которого изготовлена эта печка.
Ведь не станет же для вас большим открытием, что газовую горелку можно поставить не только в металлическую, но и в кирпичную печь?
А кирпичная печка – это самый оптимальный агрегат для настоящей русской бани .
Но не всякая печь из кирпича годится под газ. Какие же существуют ограничения?
- Топочная часть не должна быть слишком большой, но и факел от горелки не должен касаться материала печи.
- Не годится печь без системы дымооборотов. Годится схема голландской или шведской печки.
- Колпаковые печи тоже не вариант для перехода на газ, потому что не удержится продукт сгорания газа под колпаком, его вынесет в дымоход, а задача колпака – успеть забрать тепло. В данном случае – не успеет.
Наименее подходящей для русской бани будет металлическая печь без экранирования. А вот с добротным кирпичным экраном – тоже вполне допустимый вариант.
Что касается сауны, то ей требуется быстрая и сильная конвекция. Следовательно, лучшими печами будут те, которым ничего не мешает свободно нагревать свежий воздух, притекающий через вентиляцию с улицы – это либо металлическая печь без внешней отделки с открытой каменкой, либо та же печь в кожухе-сетке.
Газ в качестве топлива ведет себя достаточно управляемо и предсказуемо, если не нарушать инструкцию по эксплуатации. Поэтому можно без сюрпризов получить заданные условия.
А для лучшего понимания, давайте рассмотрим вот что:
Топ-1. Куткин Г–2.0 Премиум
Рейтинг (2020): 4.65
- Номинация
Популярный производитель в России Популярности печей от известного российского изобретателя способствует его личное активное присутствие на тематических форумах, готовность компании оказывать качественный постпродажный сервис и добротность конструкции.
Эффектный дизайн В версии «Премиум» предлагается отделка печи натуральными камнями из серпентина, талькохлорита или жадеита. Кроме того, дверцу топливного канала можно заменить каминной топкой. Вместе эти детали производят WOW-эффект.
- Характеристики
- Средняя цена: 50 500 руб.
- Страна: Россия
- Отапливаемый объем: 20‒25 куб. м.
- Мощность: 20 кВт
- Газовая горелка: опция
- Каменка: закрытая
- Выносной бак: опция
Изобретатель и владелец производственной компании Куткин М. М. создал банную печь, способную создавать микроклиматические режимы для всех типов парных – от ИК-сауны до русской бани. Его детище успело собрать множество наград. Главные отличия конструкции – в обязательном порядке закрытая каменка, отсутствие конвекции и наличие нескольких температурных режимов, включая низкотемпературный. Владельцы теплоагрегатов в отзывах подчеркивают и другие плюсы – высокую динамику нагрева, приятный сухой пар, современный дизайн и несколько вариантов отделки. Есть и минусы: печь легко перегреть, чтобы добиться идеального соотношения температуры и влажности 50/60 или 60/50, нужно набраться опыта.
Плюсы и минусы
- Качественные материалы – сталь AISI, ст.3
- Недорогая в сравнении с аналогами цена
- Благородный вид облицовки
- Возможность переоборудования в печь-камин
- Проверенная на практике долговечность
Требуется время на освоение навыков топки
10 лучших производителей купелей
к началу рейтинга
Варианты изготовления самостоятельно
Нередко самодельный нагревательный агрегат на газу изготавливают на основе старого пустого баллона, который предварительно наполняют водой для удаления остатков горючего. Чтобы собрать металлический генератор тепла своими руками, используют готовые чертежи.
Материалы и инструменты:
- пустой газовый баллон. Можно купить новый баллон или подыскать б/у вариант в пункте приема металлолома,
- б/у диски от грузового, легкового авто, они выбираются в зависимости от предполагаемой мощности газотопливного нагревательного оборудования,
- металлические трубы. Для подводки газа и воздуха используется модель с сечением 2 см, для сооружения дымохода подойдет труба диаметром 4 см,
- атмосферная горелка,
- болгарка,
- дрель с соответствующими насадками,
- сварочный аппарат.
Последовательность работ:
- При помощи болгарки вырезают отверстие в верхней части баллона под габариты колесного диска.
- Диск вставляют в отверстие, приваривают при помощи сварочного агрегата.
- Конструкцию для подачи воздуха изготавливают из трубы d2 см путем высверливания на поверхности 9-11 отверстий диаметром 5 мм.
- В нижней части баллона высверливают отверстие d50 мм, вставляют трубу так, чтобы с одной стороны она выступала на 15-20 см. Швы заделывают при помощи сварки.
- Аналогичным образом приваривается газовая труба, свободный конец оснащается переходником для подключения.
- В верхней части конструкции оборудуется дымоход.
В конце изготавливают дверку топки из стальной пластины, с боку самодельной конструкции вырезают под нее отверстие и устанавливают на петли.
Нарисованная от руки схема самодельной газовой горелки для банной печи
Способы проводки газа к печке
Газифицировать баню можно двумя способами:
-
От общегородской системы.
-
Индивидуально при помощи баллона.
Газификация от городской системы
газ в баню можно провести от городской трубы.
Если по участку проходит газовая труба, то выгоднее запитать баню от нее. Сразу оговоримся, дело это трудоемкое и требует знаний и разрешений. Цена на услуги специализированных компаний высокая, но подведя газ к бане один раз можно не беспокоиться долгие годы. А оплата газовых счетов будет менее затратна, чем приобретать каждый раз топливо в баллонах.
Для городской газификации необходимо выполнить ряд мероприятий:
-
Получить и утвердить ряд документов: проект газоснабжения, согласовать технические условия и составить смету.
-
Приобрести оборудование и трубы и произвести монтаж.
-
Подготовить испытательно-техническую документацию, сдать работу в местную газовую службу.
-
Врезаться в систему, установить и зарегистрировать счетчик, запустить и получить документы на обслуживание и поставку топлива.
Все перечисленные пункты сделать самостоятельно сложно, проще вызвать специалиста. Причем городская газовая компания сама предоставит и проведет трубы до нагревательного прибора.
Индивидуальная газификация

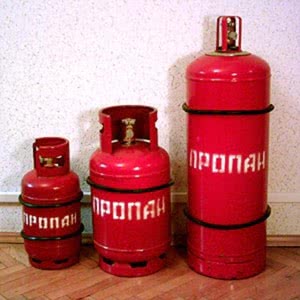

Можно запитать печку от газового баллона, который бывает различного объема.
Индивидуальная газификация подходит для участков где городская линия отсутствует. Газовый баллон можно приобрести в любом специализированном магазине. Но такое газоснабжение достаточно небезопасно.
Безопасность прежде всего, баллон не должен быть установлен в бане, его место на улице. Место выбирается легкодоступное и проветриваемое, то есть баллон нельзя заставлять различными предметами и завешивать вещами. Рядом вешается огнетушитель или устанавливается небольшой ящик с песком.
Газовая печь для бань своими руками
Что нужно заготовить для сооружения газовой банной печки:
- Атмосферную горелку.
- Газовый баллон (не старый), или труба диаметром 50 – 60 см, или металл толщиной 8 – 16 мм.
- Основание каменки можно сделать из тормозного диска автомобиля, очень толстый металл долго не прогорит.
- Две газовые трубы по 50 мм диаметром.
- Трубу 100 мм диаметром для отвода газов.
- Медные или бронзовые соединительные элементы.
- Инструмент (сварочный аппарат, болгарка, дрель, слесарные, измерительные инструменты и т.д.)
Обрезается край баллона так, чтобы диаметр среза соответствовал внешнему размеру тормозного диска. При помощи сварки или болтов крепится диск.
Устройство газовой печи
Делается труба, которая будет подводить воздух в камеру сгорания. В отрезке трубы насверливается несколько отверстий (около 10 штук), после чего для неё готовится место в нижней части корпуса печи. Отверстие в корпусе должно быть немного больше диаметра трубки. Её приваривают так, чтобы край без отверстий выступал наружу из баллона примерно на 20 см.
Особо аккуратно всё нужно делать, работая с трубой, которая будет подводить газ. На одном её конце устанавливается переходник, соединяющий трубу с источником газа, а второй вваривается в печь рядом с воздушной трубой.
Дальнейшие действия – точно такие же, как при изготовлении обычного котла. В верхней части баллона вваривается дымоходная труба (она должна быть цельной, без швов).
По желанию владельца можно установить ножки. Заполнить каменку.
Получить пар от газовой каменки сложнее, чем от дровяной. Греть ее нужно дольше, да и выбирать камни тщательнее, с хорошими показателями теплоёмкости.
Атмосферные горелки
Это наиболее дешевые, простые в изготовлении и использовании горелки, с помощью которых можно быстро и с наименьшими затратами переоборудовать вашу дровяную печь под газ (см. фото ниже).
Атмосферные горелки не зависят от наличия электричества, их работа не прекращается при перепадах давления газа в магистрали. Перемешивание и сгорание газовой смеси в топливнике происходит за счет перепада давления, т.е. природным способом, отсюда и главный недостаток – в бане нужно будет дополнительно оборудовать качественный приток воздуха, а также следить за состоянием дымохода. В противном случае газ будет расходоваться неэффективно, а также возможны проблемы с качественным равномерным прогревом топливной камеры и, соответственно, всей парилки.
Установка атмосферных горелок в уже существующие дровяные печи обычно требуют дополнительных доработок и усовершенствований, как самой топливной камеры, так и габаритов горелки. Дело в том, что топливники обычной печи для бани имеют более или менее стандартные размеры; помещая туда горелку, мы получаем ситуацию, когда пламя из нее при горении касается дня каменки, или металлических деталей печи, т.е. горелка располагается слишком высоко. Это недопустимо, так как для правильного прогрева топливной камеры и всей печи необходимо, чтобы пламя прогревало воздух, причем источник должен находиться максимально близко ко дну и точно по центру. По отзывам людей, уже переоборудовавшим свои дровяные банные печи под газ – это вполне реально, хоть и требует некоторых усилий.
Описание этапов работы
Перед началом сборки деталей горелки лучше для удобства иметь под рукой нарисованную схему.
Технология самостоятельного изготовления предусматривает следующую последовательность:
- основа устройства сопло изготавливается с помощью болгарки;
- дозатор топлива собирается из вентиля и накрученного на него стального колпачка;
- к соплу приваривается колпачок, затем устанавливается пьезоэлемент.
Устанавливая собранную и испытанную специалистами горелку, нужно соблюдать ограничение по расстоянию. Оно должно быть не более 5 метров от газовой форсунки до конца трубы дымохода.
Необходимые разрешения и требования к установке
Для установки горелки в банную печь необходимо разрешение газоснабжающих инстанций. В случае с атмосферными устройствами условия эксплуатации должны соответствовать следующим требованиям:
- наличие качественной системы вентиляции помещения,
- регулируемая тяга,
- объем эксплуатируемого помещения не менее 12 м³,
- обеспечение мер пожарной безопасности: надежная изоляция дымоотводной трубы при прокладке дымохода через плиты перекрытия и кровельную систему, оснащение верхушки искрогасителем.
При покупке устройства прилагается набор документов в виде сертификатов соответствия и разрешения Ростехнадзора. При соблюдении правил установки и наличии вышеуказанной документации есть шанс получить разрешение к эксплуатации от газоснабжающей организации.
При установке наддувных моделей достаточно выполнения правил пожарной безопасности и наличия сопутствующей документации, так как из-за особенностей функционала не предъявляются требования к месту эксплуатации.
Стоит учитывать, что все это в силе при использовании магистрального газа. В случае автономной газификации для хранения баллонов со сжиженным газом по регламенту используется отдельный металлический шкаф или оборудуется газгольдер. Подземный резервуар предусматривает объемы от 3 м³ и расположение на расстоянии не менее 5 м от постройки. От хранилища до генератора тепла прокладывается трубопровод из стальных труб, обеспечивается надежная герметичность канала.
