Изготовление станины и столешницы
Станина самодельной фрезерной установки должна обладать высокой устойчивостью и надежностью, так как именно на нее будут приходиться основные нагрузки. Конструктивно она представляет собой каркас с опорами, на котором фиксируется столешница. В качестве материала для изготовления каркаса станины можно использовать соединяемые сваркой металлические профили, ДСП, МДФ, дерево. Желательно сначала подготовить чертежи такого устройства. На них необходимо обозначить все элементы конструкции и их размеры, зависящие от габаритов деталей, которые планируется обрабатывать на таком фрезерном оборудовании.
Варианты обработки различными видами фрез
Нижнюю часть станины со стороны ее передней части необходимо углубить на 100–200 мм, чтобы ногам оператора фрезерного станка ничего не мешало. Если вы собираетесь обрабатывать на своем самодельном станке накладки для дверей и торцы фасадов для них, то размеры станины могут быть следующими: 900х500х1500 (высота, глубина, ширина).
Одной из значимых характеристик станины для самодельного фрезерного станка является ее высота, от которой зависит удобство работы на таком оборудовании. По требованиям эргономики наиболее подходящая высота оборудования, за которым работают стоя, — 850–900 мм. Нижние части опор станины желательно сделать регулируемыми. Это даст возможность не только компенсировать неровности пола, но и в случае необходимости, менять высоту фрезерного стола. Для изготовления поворотного стола своими руками достаточно зафиксировать на его ножках специальные колесики.
Сборка примерно такого стола рассмотрена в варианте №2
Сделать фрезерный стол, отличающийся невысокой ценой, высокой надежностью, можно из столешницы старого кухонного стола. Такие столешницы, как правило, изготовлены из листа ДСП толщиной мм, покрытого износостойким пластиком. Их поверхность обеспечивает хорошее скольжение заготовки, а основа из ДСП отлично гасит возникающие при работе оборудования вибрации. Если делать рабочий стол для станка своими руками, то для этих целей подойдут плиты из МДФ и ДСП (ЛДСП) толщиной от 16 мм.
Как изготовить токарный станок по дереву своими руками: чертежи и технология
Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.
Устройство задней бабки самодельного токарного станка по дереву
Для строительства станка необходимы следующие элементы:
- металлическая станина;
- электромотор;
- подручник;
- задняя бабка.
Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.
Как изготовить самодельный сверлильный станок своими руками с мотором
Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.
Пример самодельного сверлильного станка
На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.
Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.
В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.
Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

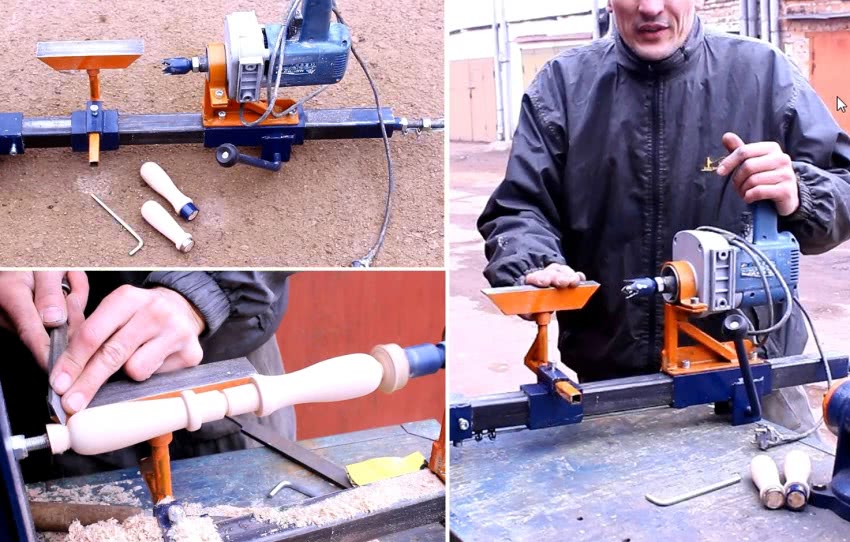

Как изготовить своими руками из дрели токарный станок по дереву
Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.
Далее нужно изготовить упор, который будет выступать в роли задней бабки.
Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.
Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:
- дверные ручки;
- конструкционные детали лестницы;
- декоративные изделия и т. п.
С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками
Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.
К таким усовершенствованиям можно отнести:
- выполнение намотки на трансформаторах;
- нанесение красящего состава поверх вращающейся детали для создания узоров;
- нанесение спиральных насечек на заготовку и т. п.
Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

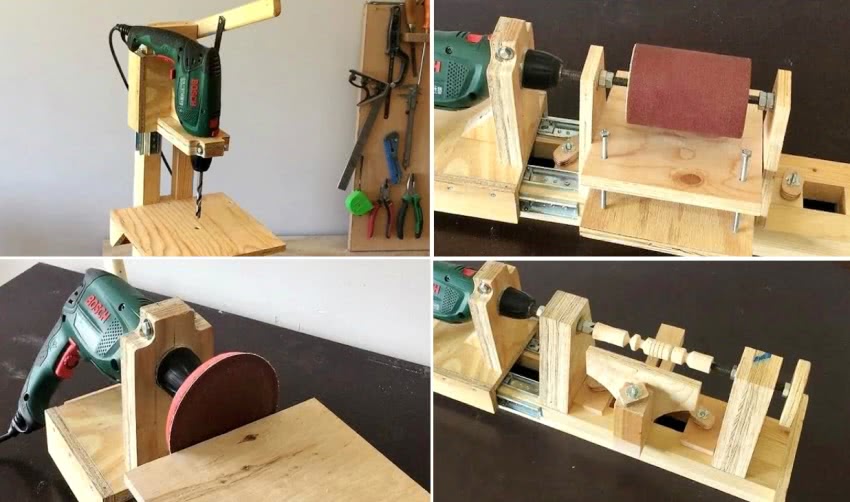

Пример многофункционального самодельного деревообрабатывающего станка из дрели
Принцип работы
Обработка древесины на фрезерном станке выполняется с помощью специального режущего инструмента – фрезы. Фреза фиксируется в каретке, с помощью которой можно регулировать высоту режущей кромки. В процессе работы фреза вращается с очень высокой скоростью, благодаря чему поверхность изделия получается идеально гладкой.
Ассортимент фрез для обработки дерева широк, легко подобрать инструмент для любого вида работ. Чаще всего используются:
- концевые фрезы, внешне напоминающие обычное сверло;
- дисковые, являющие собой зубчатые колеса с острыми зубьями;
- фрезы со сферической режущей кромкой;
- многоуровневые фрезы, позволяющие изготавливать фасонные изделия.
При выполнении большинства операций вал фрезерного инструмента не совершает поступательных движений, а заготовка пододвигается к его режущей кромке. Некоторые работы требуют взаимного передвижения, что реализуется дополнительными устройствами.
Дополнительные элементы
Обязательно нужно позаботиться о следующем:
- Кнопка вынужденной остановки оборудования;
- Система удаления пыли;
- Защитный экран;
- Подсветка.
В ходе обработки можно пользоваться прижимами. Они сделают работу более комфортной.
Стационарные элементы не очень удобны, намного лучше пользоваться демонтируемыми приспособлениями, которые позволят учитывать все особенности обработки.
Людям, которые планируют делать мелкие поделки, можно сделать станок из обыкновенной электрической дрели. Она просто крепится на штатив.
Итак, теперь вам известно о том, как собрать фрезер по дереву своими руками. По мере накопления опыта в обработке вы сможете что-то самостоятельно переделать и внести коррективы. Однако, это все другая тема, которая нуждается в более детальном рассмотрении.
Подробности
Столешница под фрезер
Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.
Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.
Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.
Простейший станок
Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.
При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.
Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.
Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.

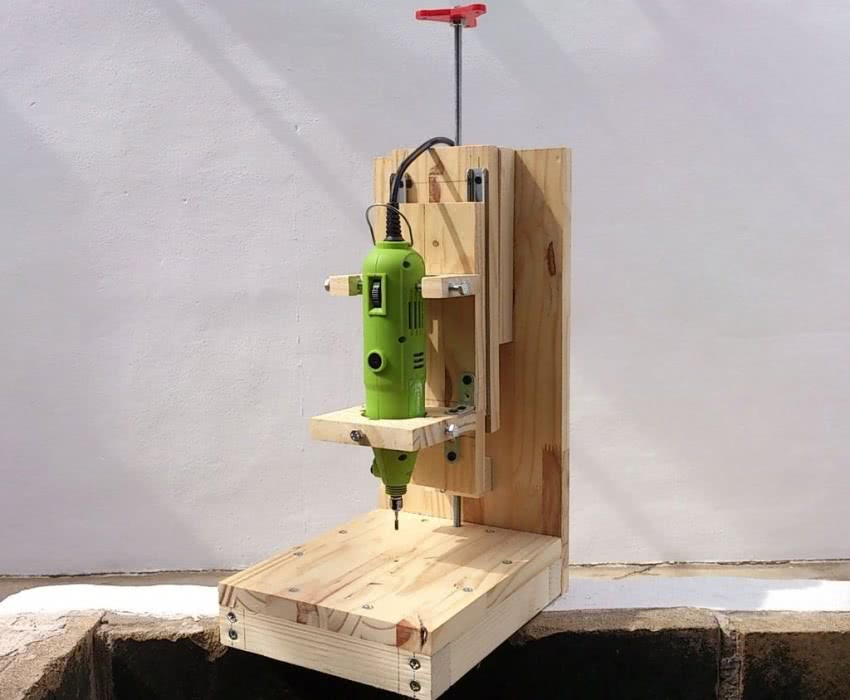

Станок с вертикальным движением фрезы
Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.
Алгоритм сборки
До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием размеров и того,
как будет прикреплена дрель, которая будет заменять ручной фрезер:
- Отметьте на подошве или столе центр оси шпинделя.
- Вырежьте отверстие под выход электрического инструмента.
- Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
- Строго под прямым углом следует прикрутить косынку и стойку.
- Зафиксируйте корпус инструмента на основании.
Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.
Какие комплектующие элементы и материалы нужны в работе
Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.
Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.
Электродвигатель
Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.
Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.
Тип двигателя
Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.
Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.
https://youtube.com/watch?v=SrjCu2i7wRw
Фрезерование деталей в домашних условиях
Определяясь с типом станка, нужно отталкиваться от работ, которые можно выполнять с его помощью.
Фрезеровать можно:
- Поверхности деталей, добиваясь получения нужных плоскостей.
- Создавать пазы, в которые в последующем будут устанавливаться шпонки, например, для монтажа шкивов или зубчатых колес на валах.
- Нарезать зубья на шестернях или звездочках, эти детали применяют в трансмиссиях машин или коробках перемены передач.
- Придавать оригинальную форму литым или кованым изделиям, фрезерование производится по специальным программам или моделям (оригиналам).
- Пропиливать углубления для прохода жидкостей или газов в специальных устройствах.
- Изготавливать оригинальные медали, жетоны, значки и другие эксклюзивные малоразмерные изделия.
Обзор видов
С учетом разнообразия представленного в соответствующем сегменте рынка оборудования для деревообработки, каждый мастер сможет выбрать наиболее подходящий для его потребностей фрезер. Существует немало разновидностей подобного инструмента. Исходя из этого, перед покупкой рекомендуется изучить ключевые конструктивные особенности и эксплуатационные характеристики наиболее распространенных и популярных видов.
С учетом устанавливаемого рабочего инструмента фрезеры делят на такие.
Штанговые, являющиеся универсальными и широко применяемые как в бытовых условиях, так и на производстве.
Помимо перечисленных вариантов, также существуют присадочные фрезеры по дереву. Данный тип оборудования используют, если необходимо вырезать парные отверстия под шканты. С учетом специфики такие модели применяются в мебельном производстве.
С ЧПУ
В данном случае имеется в виду современный тип деревообрабатывающего оборудования. К его ключевым конкурентным преимуществам относится, прежде всего, функциональность. Алгоритм работы подобных станков выглядит следующим образом.
- Составление квалифицированными специалистами соответствующей программы с использованием специализированного ПО.
- Расположение и фиксация заготовки на рабочем столе станка.
- Ввод разработанной программы и тестовый запуск оборудования.
- Непосредственно сама обработка поверхности будущего изделия.
В процессе тестирования программу при необходимости редактируют.
Копировальные
Подобные модели, оснащенные дополнительно копиром, разрабатываются специально для создания изделий, имеющих большое количество мелких элементов и сложные узоры. В таких ситуациях копировальный фрезер является незаменимым инструментом, обеспечивающим необходимую точность выполнения работ. Применение шаблонов также позволяет максимально улучшить результаты деревообработки с требуемой идентичностью создаваемых рисунков.
Оператор закрепляет лекало (шаблон) при помощи специального вакуумного устройства, после чего копир фиксирует нужные контуры. Стоит уточнить, что такой тип фрезеров способен создавать (повторять) как контурные, так и объемные модели. Данный тип станков чаще всего используют для:
- нанесения сложных узоров, контуры которых располагаются в разных плоскостях;
- гравировки фасонов;
- нанесения надписей разного формата.
Токарно-фрезерные
Эти фрезерные станки являются наиболее универсальными, а, следовательно, имеют расширенный функционал и используются при выполнении большинства работ. В подавляющем большинстве случаев токарная и фрезерная части перемещаются в горизонтальной и вертикальной плоскостях соответственно. Подобные аппараты позволяют выполнять широкий спектр операций – от фасонной обработки древесины до расточки отверстий любой формы и сложности.
Горизонтальные
Вращательное движение шпинделя и, соответственно, режущего элемента является основным для этой категории фрезеров. При этом рабочий стол станка перемещается не только в вертикальном, но также продольном и поперечном направлениях. Регулировка скорости вращения осуществляется так называемой коробкой с шестернями, по действию напоминающей КПП автомобиля. Именно к ней передается движение от электромотора.
Настольные
Естественно, по показателям мощности стационарные модели превосходят своих младших (ручных) «собратьев». Параллельно речь идет о простоте конструкции, использования и обслуживания. Эти компактные образцы деревообрабатывающей техники вполне могут стать элементом оснащения домашней мастерской. При этом настольный фрезер способен будет выполнять следующие работы:
- создание пазов;
- сверление;
- распиловка;
- нанесение узоров;
- создание миниатюрных и декоративных элементов.
Двухсторонние
Станки, относящиеся к этой категории, представляют собой универсальное оборудование с соответствующим функционалом. Подобные аппараты позволяют обрабатывать профили практически любой конфигурации и сложности. Главное конкурентное преимущество этого типа фрезеров – это возможность одновременной обработки заготовок (изделий) с двух сторон.
Материалы и инструменты
Прежде чем приступить к работе, связанной с изготовлением фрезерного станка, нужно определиться с тем, какие материалы при этом будут применяться. Самодельный фрезер по дереву должен быть рассчитан на достаточно высокие нагрузки. Именно поэтому основными рекомендациями по выбору материалов назовем следующие моменты:
- Для создания станины следует применять металл. Это связано с тем, что основа должна обладать весьма высокой жесткостью. Фрезерный по дереву своими руками можно изготовить из дерева, но конструкция не будет рассчитана на большую нагрузку.
- Рекомендуется проводить соединение всех элементов при применении болтов. За счет этого можно получить разборную конструкцию, которая облегчает транспортировку и демонтаж.
- Изготовить столешницу можно при применении фанерного листа, строганной доски или ДСП. Поверхность столешница должна быть гладкой, так как в противном случае нельзя получить качественное изделие.
- Для создания вращения устанавливается асинхронный и коллекторный двигатели. Первый вариант исполнения весьма неприхотлив, за счет чего получил широкое распространение. Второй тип двигателя бесшумный.
Современный фрезер по дереву своими руками можно изготовить при наличии минимального набора инструментов. Стоит учитывать, что ручной фрезер своими руками можно изготовить только при наличии минимального количества слесарных навыков.
Варианты конструкции: делаем фрезерный станок из подручных средств
Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.
Как из обычной дрели сделать функциональный фрезер по дереву
Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.
Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.
Пример 1:
Пример 2:
Преимущества и недостатки фрезера из дрели
Плюсы такого устройства:
- Простота применения.
- Мало пыли от работы.
Минусы:
- Слабое качество результата по причине невысоких оборотов (3000 в мин).
- Очень узкий спектр функций.
Как сделать фрезер из болгарки
Есть два способа:
- На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
- На шпиндель крепится стандартный патрон кулачкового типа (от дрели)
Фрезер из двигателя от стиральной машины
Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.
Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.
Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.
Преимущества и недостатки самодельного инструмента
В качестве основного преимущества фрезера, сделанного своими руками, можно выделить отсутствие необходимости покупать дорогой профессиональный станок. Ведь даже при помощи простейшего устройства удастся прорезать пазы или обработать край деревянной заготовки.
Для использования дрели в качестве фрезера придётся приобрести в магазине специальные фрезы. Они бывают цилиндрические, торцевые, концевые, угловые, дисковые и фигурные. При помощи хвостовика их легко зафиксировать в патроне. Менять насадки также не составит труда, но от длительной работы и сильных вибраций патрон может открутиться. Поэтому при работе инструментом, сделанным своими руками, его придётся постоянно проверять и подтягивать.
В качестве основного недостатка самодельного фрезера можно выделить невозможность длительной работы при больших нагрузках. Также он не отличается большим количеством оборотов. Максимальное количество оборотов для дрели достигает 3000, в то время как для фрезера минимальными считаются 4000 оборотов в минуту. От этого сильно страдает чистота обработки. Ведь чем быстрее крутится фреза, тем красивее и аккуратнее получится кромка материала. Поэтому после фрезеровки самодельным станком заготовки придётся шкурить.
Двигатель у дрели также гораздо слабее, чем у фрезера. Он рассчитан на кратковременную работу, потому при сильных нагрузках начинает нагреваться. Каждый раз придётся дожидаться его полного остывания.
Изготовить своими руками фрезерный станок возможно, но в некоторых ситуациях куда удобнее будет приобрести профессиональную модель в магазине. Самодельный фрезер не будет достаточно мощным, придётся работать с перерывами. Но для одноразового использования это отличный вариант.
Шаг 2: Станина
Станина обеспечивает станку необходимую жесткость. На нее будет установлен подвижной портал, шаговые двигатели, ось Z и шпиндель, а позднее и рабочая поверхность. Для создания несущей рамы я использовал два алюминиевых профиля Maytec сечением 40х80 мм и две торцевые пластины из алюминия толщиной 10 мм. Все элементы я соединил между собой на алюминиевые уголки. Для усиления конструкции внутри основной рамы я сделал дополнительную квадратную рамку из профилей меньшего сечения.
Для того, чтобы в дальнейшем избежать попадания пыли на направляющие, я установил защитные уголки из алюминия. Уголок смонтирован с использованием Т-образных гаек, которые установлены в один из пазов профиля.
На обоих торцевых пластинах установлены блоки подшипников для установки приводного винта.
Несущая рама в сборе
Уголки для защиты направляющих
Файлы для скачивания «Шаг 2»
Чертежи основных элементов станины
Блок подшипников.pdf
17030
Скачать
Т-образная гайка.pdf
12697
Скачать
Боковой рофиль внутренней рамки 40х40 мм.pdf
13306
Скачать
Крепежные элементы внутренней рамки.pdf
11209
Скачать
Основной профиль 80х40 мм.pdf
12874
Скачать
Задняя торцевая пластина.pdf
11617
Скачать
Пылезащитный профиль.pdf
10509
Скачать
Торцевой рофиль внутренней рамки 40х40 мм.pdf
11039
Скачать
Торцевые защитный накладки.pdf
10025
Скачать
Фронтальная торцевая платина.pdf
11768
Скачать
Как сделать станок по металлу?
При фрезеровке металла возникают большие напряжения и вибрация. Деревянная станина их не выдержит. Необходимо использовать чугунную плиту и металлопрофиль из низкоуглеродистой стали.
Вариант №1
Станок состоит:
- основание;
- стойка;
- салазки с направляющими поперечного перемещения;
- рабочий стол, передвигающийся в продольном направлении;
- шпиндельная головка;
- стойка с вертикальными направляющими;
- электродвигатель.
Чугунное основание выравнивается по плоскости. В нем прорезается поперечный паз «ласточкин хвост». В задней части крепится стойка под каретку шпинделя. Салазки заводятся в продольный паз. Они перемещаются в поперечном направлении за счет вращения винта. Подойдут готовые с токарного станка.
Сверху устанавливается стол. Он перемещается по фигурным направляющим салазок. Вертикально инструмент движется вместе с кареткой по направляющим стойки. На массивной плите впереди устанавливается шпиндельная головка, сбоку крепится двигатель. Оба узла соединены ременной передачей.
Вариант №2
Используя в качестве фрезерной головки электродрель, можно создать простую и легкую модель вертикально-фрезерного станка.
- Сделать основание в виде рамки из профильной трубы.
- На нем поместить салазки с винтом для продольного перемещения.
- Сверху устанавливается резцедержка с токарного станка с поперечным винтом и тиски.
- К основанию прикреплены 2 стойки. Они для жесткости соединены 3 поперечинами. Нижняя у основания. 2 верхние служат опорой для каретки шпинделя.
Вертикально дрель перемещается по направляющим каретки. Для изготовления станка используется прямоугольный металлопрофиль. Все соединения выполнены болтами. За счет 2 стоек, конструкция устойчивая и прочная.
Самодельный токарно-копировальный станок своими руками с чертежами
Приобрести копировальный токарный станок промышленного изготовления не так дешево. Поэтому многие мастера предпочитают изготовить его в домашних условиях своими руками. При наличии определенных знаний и чертежа это сделать несложно. Возможности такого оборудования зависят от характеристик самого копира.
Необходимые инструменты
Токарю для изготовления оборудования понадобятся следующие инструменты:
- ручной фрезер;
- опора из фанеры или металла;
- болты;
- бруски упорные;
- труба 2.5 см в диаметре, чтобы дать направление перемещений по площадке.
Основным инструментом при создании копировального токарного станка является фреза.
Элементы конструкции
Главные запчасти оборудования, которые должны быть в простейшем станке:
- станина;
- передняя и упорная бабки;
- электродвигатель;
- ведущий и ведомый центры;
- упор для оснастки.
Наиболее простая модель делается из дрели.
Этапы изготовления
Алгоритм изготовления токарного агрегата, следующий:
- По готовому чертежу необходимо изготовить станину посредством сварки. Она должна быть надежной и выдерживать различный уровень вибрации.
- Затем установить электромотор. Оптимальный вариант – 200-250 Вт, рассчитанный на 1500 об/мин.
- Закрепить на валу планшайбу.
Так получается основа стандартного станка. Затем следует изготовить непосредственно копир.
Создание копира
Основные принципы изготовления копира, который поможет увеличить производительность при создании одинаковых деталей:
- понадобится ручной фрезер, а для его установки – поверхность из фанеры;
- в фанерной площадке следует сделать отверстия для закрепления брусков;
- бруски закрепить саморезами;
- при изготовлении копира необходимо пользоваться уровнем, поскольку даже малая неточность может привести к значительным погрешностям при изготовлении изделия;
- площадка должна без препятствий передвигаться по станине станка.
Установка элементов конструкции
После создания копира необходимо установить все элементы конструкции:
- брусок поставить горизонтально, а на него саморезами прикрепить шаблон;
- непосредственно конструкция должна быть изготовлена таким образом, чтобы при необходимости копир можно было откинуть или отодвинуть и станок использовать как стандартное токарное оборудование.
Горизонтальный брусок
Это важный элемент. Размер бруска в идеале 3х7 см. Он крепится к вертикальным подставкам на фанерной площадке при помощи саморезов.
Шаблон
Шаблон делают из фанеры. Крепят его на передней части бруса. Верхнюю платформу обязательно проверить на совпадение с осью непосредственно на шаблоне.
Кромки обязательно обработать шлифовальной машинкой, чтобы на них не было зазубрин.
