Как сделать флюгер

Флюгер для дымохода своими руками: чертежи

С помощью инструкции и чертежей возможно создать свой вариант флюгера, сэкономив при этом средства.

Флюгер для дымовой трубы выполняет не только декоративную роль, но и защитную. На сегодняшний день, магазины стройматериалов предлагают различные модели флюгеров, но это несложный в исполнении элемент кровли, поэтому изготовить его можно самостоятельно.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.
  1. Из подготовленного листа металла вырезают элементы флюгера.
  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.
  1. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.
  1. На трубе потребуется сделать резьбу.
  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.
  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.
  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.
  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.
  1. На основание с резьбой садят крышку, выполненную из стали.
  1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Простой расчет и изготовление самодельных винтов.

Обычно в этом случае есть только одна причина, которая останавливает здоровую идею: как получить винт с заданными характеристиками?


Рис 1. Теория винта. Шаг винта.

Аналогичная ситуация возникает, если нужны два винта разного направления вращения, или если нам понадобились 3-4 лопастные винты. Все это решаемо при наличии разумного подхода и простейших инструментов.


Рис 2. Определение угла наклона профиля винта.


Рис 2. Определение всех углов наклона во всех расчетных точках

Выполнив аналогичные построения для всех 6-ти сечений винта мы получим ширины винта на расстоянии 12.5, 25.0, 37.5, 50, 62.5 и 75 мм. Строить большее количество сечений можно, но особой точности это не добавит. В итоге на рис 2., обведя полученные ширины винта в шести точках, мы получим профиль винта на виде сверху.

Далее изготовляем шаблон винта из картона или любого другого (см рис 3.) плотного материала и переходим к изготовлению собственно требуемого винта (150х100 мм).


Рис 3. Шаблон и размеченная заготовка винта


Рис 4 Вид на размеченную заготовку сверху.


Рис 5 Вид заготовки сбоку и сверху


Рис 6. Балансирова заготовки


Рис 7. Разметка выборки передней части


Рис 8. Разметка выборки задней части.

На виде снизу(сзади) проводим линии отстоящие от края винта примерно на 1 мм. Нижняя часть винта как раз задает шаг (или угол наклона сечения).


Рис 9 Выбранная задняя часть винта.

Затем начинаем убирать лишнюю дрвесину ножом или напильником начиная с нижней (задней) части винта согласно сделанной разметке. Убрав все сзади (снизу), отшкуриваем сначала крупной(120-160), а потом мелкой шкуркой заднюю часть винта.


Рис 10. Выбранная передняя часть винта


Рис 11. Балансировка отлакированного винта.

Обычно я окрашиваю изготовленный винт в традиционный черный цвет, а затем покрываю 2-4 слоями лака. Как правило я использую классический эмалит. Быстро сохнет и легко шлифуется. Во время окрвшивания и лакировки не стоит забывать о балансировке. См. рис 11.

Полученные таким образов винты, по моему мнению ничуть не хуже покупных пластиковых винтов, которые обычно тоже нуждаются в дополнительной балансировке. Если же вас больше устраивают винты из угле- или стекло- пластика, то используя изготовленный по описанной выше методе винт в качестве мастер-модели, вы можете изготовить формы для винтов из стекло- углепластика.

Более того, рассчитав и изготовив одну лопасть двухлопастного винта, вы сможете изготовить по ней формы для трех или 4-х лопастных винтов из стекло-угле-пластика, но это уже тема для отдельной статьи.

Источник

Разновидности

Выше были кратко представлены основные разновидности флюгера. Разберём их более подробно – из каких основных частей они состоят, какие функции выполняют, каковы их основные особенности.

Метеорологический флюгерИсточник academic.ru

Метеорологические

Приборы служат для измерения параметров ветра – скорости, силы, направления. В зависимости от устройства оснащаются пропеллером, вращающимися чашечками и электронными датчиками. Существует две модификации метео-флюгера:

Анеморумбометр (флюгер-Вильда).

Состоит из мачты, розы ветров, флюгарки, вертикальной шкалы и металлической пластины для определения силы ветра по её отклонению.

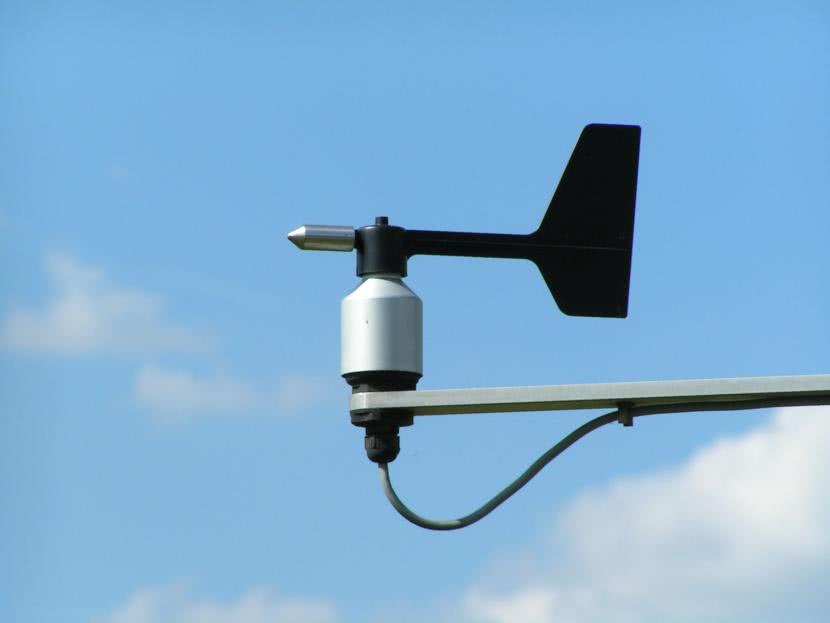

Современный электронный.

Оснащается электронными датчиками для определения силы, направления и скорости атмосферных потоков, обработки данных и передачи их на умные приборы (смартфоны, ПК).

Флюгер Вильда нередко изготавливался любителями, все необходимые данные для этого имеют в соответствующих источниках.

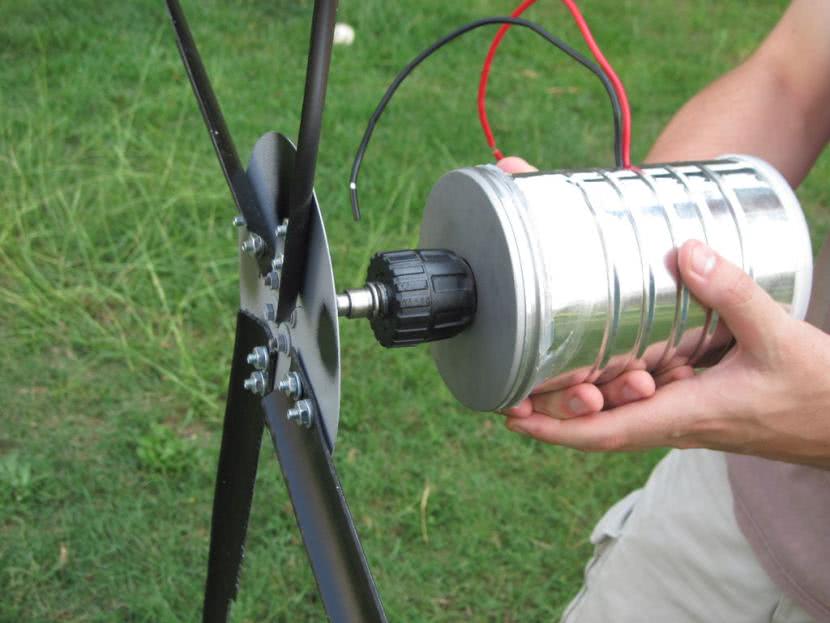

Электрогенерирующие

Флюгер состоит из флюгарки, на одном конце которого закреплён флажок, на другом многополостный пропеллер, посередине – корпус с мини-генератором. В отличие от промышленных крупных приборов, такая модель отличается лёгкостью и простотой конструкции. По сути он представляет собой любительский ветрогенератор электрического тока малого номинала и может служить источником аварийного электроснабжения во время отключения внешней сети в период непогоды.

Ветрогенератор для флюгераИсточник usamodelkina.ru

Дымоходные

Флюгер-дефлектор представляет собой вращающуюся конструкцию, устанавливаемую непосредственно на выход из трубы дымохода. Его основная задача – усиление тяги и устранение эффекта обратной тяги. Внешне он также может иметь художественное оформление, однако декор – неглавная его задача. Принцип действия прибора основан на улавливании специальными элементами ветра и создание внутри разряженного пространства.

Благодаря последнему возникает усиление тяги. При его применении строителям удаётся сократить длину надкровельной части трубы и повысить КПД прибора отопления на 20-25 %. В целом устройство отличается достаточно сложной конструкцией, поэтому изготовить его можно только в заводских условиях.

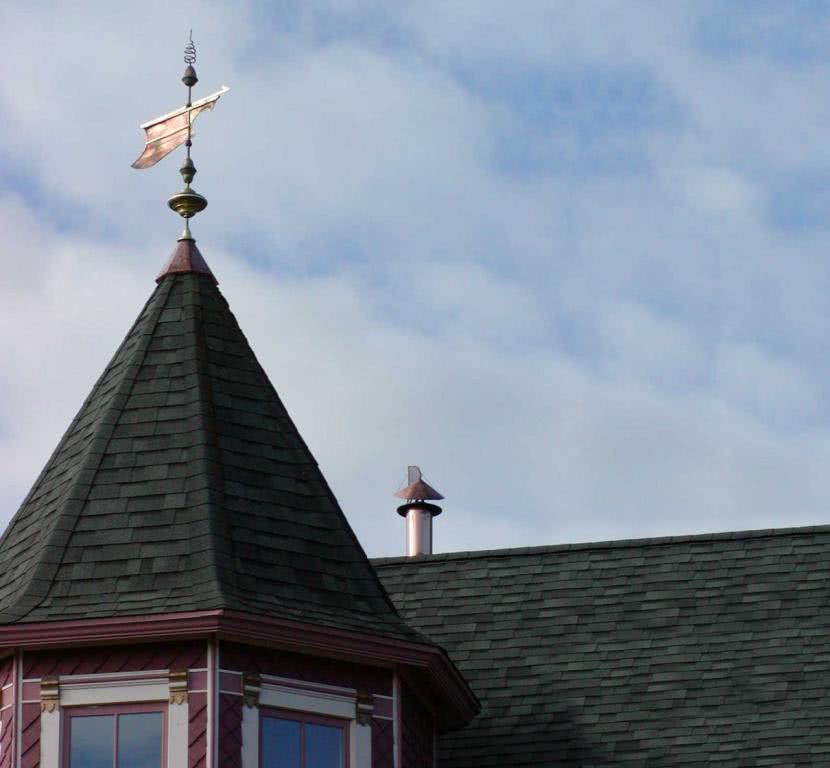

Декоративные

Основная задача данной модификации флюгера – украшение кровли. Флюгарка может быть представлена в самых разнообразных формах, материалах и композициях. Применяемые фигурки имеют различные значения – эстетическое, эзотерическое, мистическое, фантастическое и прочее – в том числе такое, какое в неё вкладывает сам владелец дома.

Декоративный флюгерИсточник dizajninterer.ru

Пугала для птиц и ветряки от грызунов

Могут иметь самую разнообразную конструкцию. Некоторые экземпляры включают пропеллер для создания вибраций и отпугивания грызунов. Естественно, местом установки приборов служит почва огорода, а не кровля дома. Модификации для птиц должны иметь большие габариты. Их цель создать иллюзию присутствия человека на участке, тем самым отпугнув пернатых от посевов и ягод.

Ветроуказатель на крышу: устройство и принцип работы

Хотя сегодня флюгер чаще всего используется как элемент декора загородных домов, списывать его со страниц истории пока рано. Даже в наш цифровой век механические ветроуказатели исправно несут свою службу на небольших метеостанциях, в портах и на аэродромах. В зависимости от предназначения можно выделить несколько типов флюгеров:

  • метеорологические ветроуказатели, которые изготавливаются из кованого металла и отличаются высокой подвижностью, что, в свою очередь, положительно сказывается на точности показаний;

    Современный флюгер — это не простое механическое устройство, а сложный электронный прибор

  • приборы, совмещённые с устройством для определения скорости ветра, которые по имени создателя называются флюгерами Вильде;

    Поворачивающаяся пластина флюгера Вильде показывает, с какой силой дует ветер

  • дымоходные — с корпусом, который дополнительно играет роль колпака дымовой трубы;

    Помимо своего основного предназначения, установленный на печную трубу флюгер защитит дымоход от осадков и мусора

  • декоративные — служат в основном для украшения, поэтому их флажок и указатель выполняют в виде фигурок птиц, зверей, сказочных персонажей и т. д.

    Используемый как украшение, декоративный флюгер будет указывать направление ветра ничуть не хуже настоящего метеорологического прибора

Какой бы простой ни казалась конструкция флюгера, надёжный и долговечный ветроуказатель можно получить только в том случае, если он будет содержать следующие детали и узлы:

  1. Вертикальная ось, на которой устанавливается флажок и противовес. Ось может свободно вращаться на 360°, благодаря узлу скольжения или качения.
  2. Корпус, который крепится к печной трубе или монтируется на крыше. Являясь основанием конструкции, корпус выполняет функции держателя подвижной оси.
  3. Подшипник. Этот узел фиксируется в корпусе и обеспечивает лёгкость вращения оси ветроуказателя. В конструкции может использоваться один или несколько шарикоподшипников, а также узлы скольжения, состоящие из втулок с низким коэффициентом трения.
  4. Защитный колпак. Устанавливается на вертикальной оси и предотвращает проникновение осадков в корпус ветроуказателя.
  5. Ориентирные углы или румбы. Представляют собой два перекрещенных под углом 90° прутка с нанесёнными литерами, обозначающими стороны света (пары Север-Юг и Восток-Запад). Румбы жёстко фиксируют к корпусу и во время монтажа флюгера ориентируют по компасу.
  6. Стрела (указатель) — крепится к оси под углом 90° и служит указателем направления ветра.
  7. Флажок представляет собой лопасть, установленную с одной стороны стрелы. В большой площади поверхности этого элемента, собственно, и кроется весь декоративный потенциал флюгера.
  8. Противовес. Крепится на другом конце указателя и служит в качестве балансировочного устройства, уравновешивающего стрелу.

Конструкция флюгера настолько проста, что её можно с лёгкостью воссоздать в домашних условиях

Уже одного взгляда на схему флюгера достаточно, чтобы понять, как он работает. Благодаря высокой парусности флажка, поворот указателя происходит даже от небольшого перемещения воздушных масс. Вращение лопасти будет происходить до тех пор, пока она не установится параллельно ветру — в таком положении площадь сопротивления будет минимальной. При этом стрелка будет направлена в ту сторону, откуда дует ветер, а флажок точно укажет место, куда перемещаются воздушные массы.

Материалы

Ветряки для крыши выпускают из самых разнообразных материалов. В большинстве этот вопрос решается финансовым возможностями покупателя. Главное, чтобы используемый материал не боялся влаги, имел высокую устойчивость к ультрафиолетовым лучам, а также не весил слишком много. Традиционно ветряки делают из:

  1. Металла. Листовой металл обладает небольшим весом, механической прочностью, не горит. Для изготовления ветряка хорошо подходит нержавеющая сталь, обладающая доступной ценой, а также другие некорродирующие сплавы. Медный ветряк-петушок является эксклюзивным изделием, за изготовление которого заказчик может отдать 10-15 тысяч рублей, зато служить он будет более 100 лет. Только ветряки из меди и стали можно установить на трубу дымохода, так как они не горят и выдерживают воздействие агрессивных химических соединений.

  2. Дерева. Ветряки из дерева чаще делают своими руками, вырезая флюгарки лобзиком из фанеры. Достоинства этого материала — легкий вес, дешевизна, а также простота обработки. Однако, древесина не обладает высокой влагостойкостью, поэтому срок службы такого изделия не превышает 1-2 сезона, после чего ветряк темнеет, покрывается плесенью и ломается. Продлить жизнь флюгеру из фанеры можно, обработав поверхность защитным лаком или краской. Правда, лакокрасочное покрытие придется обновлять раз в 2-3 года, так как оно выгорает, трескается, а затем разрушается под действием ультрафиолета.

  3. Подручные материалы. Простой ветряк для развлечения детей делают из подручных материалов, которые найдутся в каждом доме. Для работы подойдут пластиковые бутылки, стаканчики, неиспользуемые диски. Однако, эти поделки носят сугубо декретный характер и устанавливаются на забор или прямо на землю. Запрещается монтировать ветряки из пластика на трубу дымохода, так как они горят, выделяя в атмосферу вредные пары.

Красивый деревянный флюгер в виде самолёта

На изготовление такого флюгера требуются навыки плотника, но и выглядит он красиво, заодно эти навыки можно и приобрести.

Из относительно сложных инструментов, помимо лобзика, дрели, шуруповёрта и болгарки потребуются:

  • тиски и
  • электрорубанок (возможно получится обойтись и без него).

Как и в предыдущем варианте сначала изготавливается пропеллер, выглядит такой пропеллер уже куда лучше чем в первом варианте, но и навыков и инструментов требуется больше.

Лопасти пропеллера делаются в данном случае из фанеры. Фюзеляж изготавливается из брусков, выпиливая их лобзиком, подрезается электрорубанком. Все подробности сборки и изготовления рассказаны в видео.

В этом же видео (в конце) показан интересный вариант флюгера с движущимися фигурками. Только зачем-то автор сделал фигурки в которых женщина колет дрова, а мужчина сидит и пьёт… Не красиво, но принцип понять пойдёт.

Рекомендую: Как дёшево построить дом и обустроить свой дачный или загородный участок

Изготовление вертушки

Создать игрушку своими руками достаточно просто. Для этого необязательно обладать особыми навыками. Процесс изготовления состоит из нескольких этапов:

  • Выбор материала. Для создания одноразовой вертушки можно использовать бумагу или картон. Если же нужна игрушка на продолжительный период, то лучше использовать тонкий пластик, например, пластиковую бутылку или же плотный целлофан.
  • Составление чертежа. Чертеж необходим для точного соблюдения пропорций и формы. Кроме того, набросок позволит определиться с размером готового изделия.
  • Изготовление игрушки.

https://youtube.com/watch?v=6suLWg0Yz9A

Ход работы

Вертушка всегда ассоциировалась с праздником. Этот предмет всегда есть в продаже на ярмарках, в торговых ларьках у цирка или зоопарка. В изготовлении вертушка проста, а процесс потребует минимум времени.

https://youtube.com/watch?v=48XjftDwl-g

Для поделки понадобятся:

  • Цветная бумага, картон или тонкий пластик. Лучше брать двухсторонний материал, чтобы игрушка имела красивый вид. Можно использовать разноцветный материал, например, с рисунками, узорами, некрупными принтами.
  • Линейка.
  • Карандаш или ручка.
  • Ножницы.
  • Клеевой пистолет или универсальный клей, например, «Дракон».
  • Палочка из дерева или пластика, металлическая трубка небольшого диаметра и длиной примерно 30−40 сантиметров.
  • Канцелярская булавка.
  • Декоративные элементы: бусины, цветочки, ленты.

После того как материалы и инструменты приготовлены, можно приступать к созданию поделки.

Из основы (бумаги, картона, пластика) вырезают квадрат. Длина сторон может варьироваться в зависимости от желаемого размера изделия. Для получения вертушки среднего размера берется квадрат со сторонами 20 сантиметров.

При помощи линейки простым карандашом проводятся две диагонали квадрата. Получается точка пересечения линий — центр.

От центра отмеряется по 1,5 сантиметра в направлении к углам, ставится отметка на каждой из четырех линий. Делается надрез от угла квадрата до отмеченных точек по линии диагонали.

https://youtube.com/watch?v=tSh74FFT2wg

Получившийся пропеллер можно украсить, наклеив на лопасти дополнительные элементы. Обязательное условие — декор не должен быть объемным, чтобы не препятствовать вращению конструкции.

На палочку прикрепляется сам «Ветерок». Скреплять детали плотно не рекомендуется, между ними должен быть зазор в несколько миллиметров. Для этого можно намотать на иглу в промежутке между деталями нить. Так игрушка будет хорошо крутиться.

Использовать «Ветерок» можно в качестве развлекательного предмета для малышей, прикрепив вертушку к коляске или манежу.

Если же проявить фантазию, то вертушку вполне можно использовать в качестве декоративного украшения сада. В этом случае необходимо выбрать более прочный материал, нежели бумага и картон. Пластиковые или алюминиевые «Ветерки» можно использовать для украшения цветников, веранд, террас.

https://youtube.com/watch?v=p7btqDd6dpM

Если вы хоть раз были с ребенком в парке, цирке или зоопарке, то видели, сколько там продают дорогостоящих игрушек, хотя некоторые из них вполне можно смастерить вместе с малышом. Например, разные по цвету и форме бумажные вертушки или маленькие ветряные мельницы. Учитывая, что эта игрушка недолговечна, то глупо платить за нее деньги, можно сделать вертушку из бумаги своими руками.

Этапы изготовления флюгера своими руками

В первую очередь необходимо определиться с формой и дизайном приспособления. Как уже было сказано выше, включайте фантазию. После чего ваша задумка должна быть перенесена на бумагу. Чертеж надо сделать во всех мельчайших подробностях.

После чего надо изготовить своими руками вертикальную опору. Для этого можно использовать любой металлический стержень: арматуру, трубу. Его размеры: диаметр – 13 мм, длина 125 мм. В верхней части обязательно нарезается резьба под крепление горизонтальной части флюгера. Это можно сделать своими руками, используя плашку. Процесс не очень сложный.

Обязательно на нижнюю часть флюгера устанавливается подшипник, именно он позволит флюгеру крутиться вокруг оси. Крепление самого декоративного элемента производится за счет установленных внизу четырех пластин, которые сваркой с одной стороны прикрепляются к металлической оси, а на другой стороне проделаны отверстия под саморезы. Именно этими крепежами флюгер крепится к кровельному материалу дома.

Внимание! Очень важный момент – это сделать так, чтобы в подшипник не попадала вода и грязь. Поэтому на него надо надеть при сборке флюгера колпачок, изготовленный из металлического листового материала. Кто-то умудряется сделать колпак из пластиковой бутылочной крышки

Кто-то умудряется сделать колпак из пластиковой бутылочной крышки

Поэтому на него надо надеть при сборке флюгера колпачок, изготовленный из металлического листового материала. Кто-то умудряется сделать колпак из пластиковой бутылочной крышки.

Флюгер самолет – конструкция динамичная, поэтому ее на высоких домах не ставят. Просто не будет видно, как крутиться пропеллер. А именно он и является той самой изюминкой. Сложность данной конструкции заключается в том, что крутящаяся часть должна каким-то образом свободно крепится к фигурке самолета.

Сам же самолет можно легко вырезать ножовкой по металлу из листа железа, можно сделать его своими руками и из фанеры или пластика. А вот пропеллер флюгера должен быть обязательно металлическим

Здесь важно понимать, что лопасти вращающегося элемента должны располагаться относительно друг друга под небольшим углом. Пропеллер можно вырезать из оцинкованного куска листового железа, для чего используются ножницы по металлу. По центру полосы делается отверстие под крепеж

После чего края полосы надо немного повернуть в разные стороны

По центру полосы делается отверстие под крепеж. После чего края полосы надо немного повернуть в разные стороны.

Теперь необходимо пропеллер закрепить к самолету. Здесь вариантов несколько:

  • Если флюгер изготавливается из фанеры, то пропеллер можно закрепить к его торцевой части при помощи самореза. Крепеж должен быть закручен не до конца, тем самым оставляя место для вращения.
  • Если флюгер изготовлен из металла, то к нему при помощи сварки или пайки крепится маленького размера штырь к носовой части самолета. Штырь должен на конце иметь резьбу, на которую накручивается гайка с шайбой. Это и крепеж, и ограничитель. Можно использовать штырек без резьбы, но со шляпкой на конце. Этот вариант крепится к самолету только с надетым на него пропеллером.

Конструкция и виды флюгеров

Существует два типа флюгеров: простой в виде фигурки с розой ветров и «флюгер Вильда» — более сложная конструкция, которая помимо общего направления воздушного потока может указывать скорость ветра (до 10 метров в секунду). Флюгер изготавливается из металла, чаще всего используется сталь или медь. По функциональным качествам они друг другу не уступают, поэтому выбор – вопрос эстетический или техники, с которой работает специалист. Иногда дополнительным элементом к верхней части флюгера устанавливают пропеллер, он отгоняет птиц с крыши здания. Размер флюгера зависит от общих размеров здания, слишком маленький потеряется на фасаде, слишком большой будет выглядеть громоздко. Для средних размеров двухэтажного здания обычно устанавливают флюгер 40x80x70 см. Конструкция флюгера включает в себя минимум один подвижный узел, но его конструкция не представляет из себя ничего сложного.

  1. верхняя и самая заметная часть флюгера представляет собой металлическую пластину в виде какой-либо фигурки (это может быть и простая стрелка) и противовеса-стрелки. Она должна быть хорошо сбалансирована, чтобы точно указывать направление ветра. Эту часть флюгера называют флюгаркой;
  2. флюгарка должна быть неподвижно закреплена на стержне, который монтируется в неподвижной опоре и позволяет флюгеру свободно вращаться. Также вращение в некоторых флюгерах обеспечивается установкой на неподвижный стержень гильзы с флюгаркой, которые свободно вращаются на стержне. Движение в обоих вариантах обеспечивается с помощью подшипника, подвижные части закрываются защитным колпаком и изолируются резиновыми прокладками;
  3. в нижней части устанавливается роза ветров, указывающая направление частей света, как дополнительный элемент может быть установлена ветромерная доска, она закрепляется на оси с помощью шарниров.
  • О молниезащите частного дома читайте здесь.
  • Как самостоятельно осуществить монтаж водосточной системы, расскажет данная публикация.
  • О различных видах и областях применения битумных мастик читайте в нашей статье.

Вся конструкция должна быть прочно закреплена на крыше с помощью металлической пластины, винта на конце опоры или хомута. Для прочности флюгер часто крепят к дымоходу.

Символическое значение

Подвижные фигурки на крыше помогали не только определять направления ветра или отпугивать пернатых, но и несли смысловую нагрузку. Устройство украшало и выполняло функцию оберега. Перед тем, как сделать флюгер в домашних условиях, нужно разобраться в значении символов.

Петух

Традиционная модель была популярной не только в Западной Европе, но и на Руси. Птица просыпается первой, криком оповещая о рассвете. По народным поверьям изображение защищало жильцов от опасности и предупреждало о приближении врагов. Флюгер в виде петуха ограждал дом от пожаров и грабителей.

Птица на флюгереИсточник arno-group.ru

Аист

Модель пользовалась популярностью в Скандинавии. Пернатое считали символом счастья, уюта и обновления поколений. Конструкция в виде одной птицы призывала в дом любовь, успех и процветание. Семьи, желающие детей, устанавливали ветряк в форме двух аистов.

Красивая конструкция Источник eurofluger.ru

Лебеди

Флюгер состоял из пары пернатых, которые плыли или летели навстречу друг другу. Лебеди были приметой супружеской верности, мудрости и взаимной поддержки. Птиц считали символом естественной красоты, целомудрия и олицетворяли большую любовь.

Пара птиц на флюгереИсточник livemaster.ru

Ангел или христианский святой

Конструкцию часто используют верующие люди. Фигурка ангела на флюгере означает духовную близость и символ истинной веры. Георгий Победоносец защитит от зла и неприятелей. Если в доме маленькие дети, то изображение святого Николая принесет в жилище мир и доброту.

Кошка и собака

Животное символизирует стремление к свободе, любовь к независимости. У кошек 7 жизней, которые они посвятят защите семьи до седьмого колена. Домашний питомец одновременно живет в мире людей и духов, поэтому оградит жильцов от завистливых глаз и потустороннего вмешательства.

Ветряк с животнымиИсточник fotokto.ru

Пес символизирует преданность, верность. У собаки отличное зрение и нюх. Зверь бдительно следит за всем происходящим в зоне видимости. Фигурка на крыше распознает посетителей с плохими мыслями и прогонит от порога.

Дракон

В Европе мифическое животное присутствовало на гербах вельмож и символизировало победу над врагами. В Китае дракон привлекал в дом успех, финансовое благополучие и защищал от болезней. На флюгере западного зверя изображали с крыльями и остроконечным хвостом. Восточный вид напоминал длинного змея с лапами и с жемчужиной в пасти.

Мифическое животное на флюгереИсточник westcoastweathervanes.com

Рыцарь

Фигурка вооруженного человека держится за древко флажка. Символ обозначал отвагу, духовное совершенство и силу. Установив конструкцию на крышу, жильцы дома показывали о готовности защитить слабых и угнетенных.

Баба-Яга

Ведьма на флюгере символизирует знание, хитрость и мудрость. В сказках персонаж обитает на границе мира живых и мертвых, не позволяет злу проникнуть в человеческие земли. По приметам, Баба-Яга на крыше защитит от сглаза, материальных потерь и привнесет в дом спокойствие.

Ветряк с колдуньейИсточник 26.teplozhar.ru

Лев или медведь

Гордые звери символизирует смелость, великодушие и благородство. Фигурка льва на флюгере означает способность или желание властвовать окружающими. Конструкция с медведем оградит жильцов дома от потерь и неудач.

Орел или сова

Огромная птица с распахнутыми крыльями – это воплощение силы, ума и внимания к окружающим. Благородный орел на флюгере становился защитником от злых людей и предательства. Благодаря хорошему зрению сова предупредит о враге, проникшему в жилье.

Грифон

Мифическое животное сочетает в себе черты орла и льва. Крылатый зверь обозначает процветание, богатство и могущество. Конструкцию на крышу устанавливают люди, желающие подчеркнуть высокий статус и влиятельность, поэтому не стоит монтировать фигурку на крохотный дачный домик.

Мифическое существо на флюгереИсточник динора.рф

Конь

Лошадь на флюгере символизирует силу, жизненную энергию и благородство. Мощное животное придаст живущим под крышей выносливость, рассудительность и выдержку. Человек на коне (всадник) олицетворяет уверенность в себе.

Парусник

Фрегат на флюгере – символ надежды, целеустремленности и безопасности. Ветряки с парусниками часто устанавливали моряки, которые сходили на берег. Изображение корабля поможет разрушить границы, сдерживающие амбиции и желания.

Виды устройств и материал для изготовления

Среди всего многообразия флюгеров выделяют несколько основных типов приборов:

  • Метеорологические устройства при изготовлении подвергаются тщательной балансировке. Высокоточные приборы эксплуатируются на метеостанциях.
  • Флюгер Вильде предназначен для измерения силы ветровых порывов. По степени отклонения вертикальной пластины от нулевого положения определяют интенсивность ветра.
  • Флюгер на крыше, препятствующий задуванию дымоходной трубы и увеличивающий в ней тягу, носит название дефлектор.
  • Декоративные конструкции, которые чрезвычайно популярны среди владельцев частных домов, несмотря на неточные показания.

Фигура для флюгарки зачастую выбирается с учетом ее мистического значения. Особой популярностью пользуется изображение петуха. Установленный на крыше флюгер с очертаниями петуха по народным поверьям отгоняет нечистую силу, преграждает путь ворам и защищает от пожаров. Ветроуказатель в форме аиста символизирует надежность семейного очага и благоприятствует рождению новой жизни.

При подготовке чертежа флюгера следует придерживаться стандартных размеров флюгарки, которые колеблются в пределах 40х75-80х120 см.

Для создания указателя флюгера применяют различные материалы:

  • Оцинкованная сталь или другой металл, не подверженный коррозии. Наиболее подходящий вариант конструкции, гарантирующий продолжительный период использования.
  • Жесть или фанера – вторые по полярности материалы при изготовлении ветроуказателя для крыши. Выбрав в качестве флюгарки фигуру петуха из фанеры, его можно оформить яркими красками, устойчивыми к влаге.
  • Дерево и пластик применяется гораздо реже.
  • Существуют неординарные флюгеры из пластиковых бутылок или CD дисков.

Затейливый петух на крыше изображен на фото:

Поэтапная инструкция по изготовлению флюгера

На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.

Изготовление флюгера своими руками. Фото

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.

Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø12-15 мм проделывают отверстия для носа, усов и глаз.

Изготовление флюгера своими руками. Фото инструкция

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.

3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.

Флюгер своими руками. Фото инструкция

Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.

Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел, просверливают отверстия сверлом Ø13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

После того, как обе части стрелы будут закреплены на шар, приступают к креплению флюгера. Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой. Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести

Очень важно правильно сориентировать детали – угол между стрелкой и поворотным механизмом должен составлять ровно 90°

Устойчивость фигуры кота определяется местами крепления – его передние лапы приварены к стальной сфере, а задние касаются основы указателя.

Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.

Опорный стержень должен плотно войти в трубу, после чего края деталей обваривают.

Шарик, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.

После сборки вертушки флюгера своими руками, конструкцию окрашивают и устанавливают на крыше.

Что такое флюгер и его функции

Основная функция флюгера — указывать направление ветра Флюгер — это приспособление, принимающее определенное положение и выполняющее дополнительные функции под воздействием давления воздуха на его исполнительные детали и механизмы. Для работы прибора в любом случае необходимо внешнее влияние. При полном штиле флигель на крыше будет просто неподвижным элементом, не решающим никаких практических задач. Совсем иное дело, когда воздушные массы приходят в движение.

Установленный флюгер на крышу может выполнять следующие функции:

  • определение направления ветра;
  • выдача показаний о скорости движения воздушных масс;
  • защита дымовых труб от попадания посторонних предметов, осадков, насекомых птиц и грызунов, предотвращение возникновения обратной тяги;
  • отпугивание вредителей с помощью вибрации и шума, создаваемого пропеллером;
  • ориентир, хорошо видимый издалека;
  • украшение здания, придание ему неповторимого антуража.
