Устройство и принцип работы эжектора для насосной станции

Оглавление

Самостоятельное создание эжектора

Чтобы изготовить прибор в домашних условиях, используют такие элементы:

  • полдюймовый резьбовой сгон;
  • сопло, диаметром 10 миллиметров;
  • тройник;
  • полдюймовая контргайка и такая же гайка 3/4 дюйма;
  • сгон 0,5 и 3/4 дюйма;
  • обратный клапан, на который установлен очистной фильтр;
  • заглушки, на которых есть резьба для сгонов и отверстия;
  • отвод 0,5 дюйма 90 градусов;
  • сопло, имеющее продольные отверстия, подойдет медная трубка, у которой запаяны швы.

Эти детали собирают по такой схеме. Нижний выход тройника соединяется со штуцером, при этом выходной патрубок должен находиться сверху, а штуцер, имеющий маленький диаметр, окажется в эжекторе.

Если узкий участок штуцера выступает за границы тройника, то его спиливают. А если штуцер чересчур короткий, он наращивается полимерной трубкой.

На верхнем выходе тройника накручивают переходник с наружной резьбой, к его другой стороне через фитинг подключают водопроводную трубу, рекомендуется использовать ПВХ.

С той стороны тройника, куда вставлен узкий штуцер, присоединяется отвод, имеющий форму угла. Затем к данному уголку подключают трубу, по ней будет поддаваться вода к эжектору.

А к тройнику сбоку подсоединяется уголок, к которому цанговым зажимом подключается труба. По этой трубе будет подаваться жидкость из водоема.

Посмотрим видео о самостоятельном создании эжектора:

Как сделать самостоятельно

Для изготовления устройства понадобятся доступные детали в виде элементов сопряжения и фитингов:

  • тройник из металла – служит основной деталью;
  • проводник воды с высоким давлением в виде штуцера;
  • отводы и муфты – элементы для монтажа устройства и его подключения к водопроводу.

Для уплотнения всех резьбовых соединений используется лента ФУМ – это удобный в использовании и пластичный уплотнитель из полимерного материала, отдалённо напоминающий изоляцию белого цвета.

Если водопроводная система состоит из металлопластиковых труб, монтаж необходимо произвести обжимными элементами. Отводы приобретать не нужно, если водопроводные трубы из сшитого полиэтилена – они легко гнутся под нужным углом.

Из инструментов понадобятся:

  • водопроводные ключи;
  • тиски;
  • болгарка или наждак для обтачивания.

Порядок работ выглядит следующим образом:

Берётся тройник с внутренней резьбой и в его нижнее отверстие вкручивается штуцер. Выпускной патрубок штуцера при этом располагается внутри тройника

Особое внимание уделяется размерам штуцера – все выступающие части аккуратно стачиваются. А короткие штуцера, наоборот, наращивают полимерными трубками. Требуемый размер выступающей из тройника части штуцера должен составлять не больше трёх миллиметров

К верхней части тройника прикручивается переходник с наружной резьбой. Он будет располагаться непосредственно над штуцером. Наружная резьба используется как средство соединения переходника с тройником. Противоположный конец переходника предназначается для монтажа водопроводной трубы с помощью обжимного элемента (фитинга). К нижней части тройника, уже имеющей штуцер, прикручивается отвод в виде уголка, на который впоследствии при помощи обжимной гайки прикрепится узкая труба для рециркуляции. В боковое отверстие тройника вкручивается ещё один уголок, рассчитанный на подключение подающей воду трубы. Труба крепится с помощью цангового зажима. После полной сборки устройство подключается в заранее выбранное место водопроводной системы, которое хозяин считает для себя оптимальным. Монтаж вблизи насоса делает кустарный эжектор встроенным. А помещение его в скважину или колодец будет означать, что устройство работает по выносному принципу

Требуемый размер выступающей из тройника части штуцера должен составлять не больше трёх миллиметров. К верхней части тройника прикручивается переходник с наружной резьбой. Он будет располагаться непосредственно над штуцером. Наружная резьба используется как средство соединения переходника с тройником. Противоположный конец переходника предназначается для монтажа водопроводной трубы с помощью обжимного элемента (фитинга). К нижней части тройника, уже имеющей штуцер, прикручивается отвод в виде уголка, на который впоследствии при помощи обжимной гайки прикрепится узкая труба для рециркуляции. В боковое отверстие тройника вкручивается ещё один уголок, рассчитанный на подключение подающей воду трубы. Труба крепится с помощью цангового зажима. После полной сборки устройство подключается в заранее выбранное место водопроводной системы, которое хозяин считает для себя оптимальным. Монтаж вблизи насоса делает кустарный эжектор встроенным. А помещение его в скважину или колодец будет означать, что устройство работает по выносному принципу.

Если практикуется погружение в воду, к устройству подключается сразу три трубы:

  • Первая погружается до самого дна, оснащается сетчатым фильтром и подключается к боковому уголку на тройнике. Она будет забирать воду и транспортировать её к эжектору.
  • Вторая идёт от насосной станции и подключается к нижнему отверстию. Эта труба отвечает за возникновение скоростного потока.
  • Третья выводится в водопроводную систему и подключается к верхнему отверстию тройника. По ней будет перемещаться уже ускоренный водяной поток с увеличенным напором.

Вторая и третья труба всегда находится на поверхности, а третья уходит в воду.

Виды эжекторов

Насосные станции оборудуются эжекторами двумя разными способами. Обычно приспособление выступает, как часть самой помпы и тогда считается внутренним. Но существуют ситуации, когда выгоднее вынести эжектор для воды отдельным внешним блоком. Хоть это и сопровождается потерей производительности.

Встраиваемый эжектор

Такая конструктивная особенность позволяет значительно уменьшить габариты установки. Насос сам создаёт первичное давление в механизме эжектора, и делает забор жидкости для рециркуляции. Устройство не боится ила и песка, которые могут присутствовать в потоке. И если жидкость нужна для полива, то даже можно не фильтровать воду, поступающую из скважины.

Используется, когда глубина залегания не больше 10 метров. Но это максимальная величина и для работы уже потребуется очень мощный мотор для насоса. Расположение воды на расстоянии 7-8 метров позволяет использовать обычную поверхностную помпу, которая создаёт достаточный напор для ведения большого домашнего хозяйства.

Но уровень шума, создаваемый эжектором, очень высок. Поэтому существует необходимость оставлять насос за пределами дома. Лучше всего, когда над скважиной монтируется небольшое техническое помещение, в котором и располагается поверхностный насос с эжектором.

Внутренний эжекторИсточник oboiman.ru

Вынос приспособления

В этом случае эжектор находится в той части трубопровода, которая погружена в скважину. Поэтому в последнюю опускается сразу две трубы, одна из которых отвечает за рециркуляцию. При этом требуется увеличивать диаметр скважины, что несёт дополнительные расходы, не считая удвоения материалов для трубопровода.

Но такая система выступает, как вынужденная мера. Потому что применяется там, где подземные воды находятся на большой глубине. Такая конструктивная особенность позволяет поднимать обычным насосом водяную струю даже с глубины в 50 метров. Хоть КПД системы и снижается до 35 %. Но при этом весь основной шум от работы системы остаётся далеко за пределами дома.

Придётся также установить дополнительный бак возле помпы. В нем будет создаваться давление для работы линии рециркуляции, чтобы снять нагрузку с насоса. А последний можно устанавливать прямо в доме. Например, в подвале. Лишнее расстояние до скважины компенсируется эжектором и не повлияет на общую производительность.

Видео описание

В этом видео объясняется, как работает насосная станция с выносным эжектором:

Модели для разного состояния транспортируемой среды

Существуют эжекторы специфического назначения:

  • Название пароструйных говорит само за себя. В этом случае из сопла в камеру смешивания поступает поток пара. Он создаётся в начале линии рециркуляции на поверхности. Горячая струя выносит наверх порцию жидкости. Чаще всего используется для откачки воды из трюма судна.
  • Газовая промышленность применяет эжектор для откачивания газа, который скапливается в замкнутом пространстве.

Есть эжектор воздушный, который использует эффект Вентури. Проходящий через сопло воздух повышает динамическое давление, но в то же время снижает статическое. Создаётся вакуум, который и подаёт откачиваемый воздух наружу.

Пароструйный эжекторИсточник bullion.ru

Отличие от инжектора

Хоть оба устройства работают струйным способом, их принцип действия разительно отличается. Назначение же механизмов одинаковое. Подавать наверх жидкость или газ.

Но насос с эжектором для отсоса воды из источника подаёт на неё активный рециркуляционный поток с огромной энергией. Смешиваясь жидкости устремляются наверх, одновременно создавая эффект самовсасывания.

Инжектор для насосной станции действует по-другому. В нем происходит сжатие газов или жидкостей. И подача наверх происходит просто из-за давления.

Видео описание

В следующем видео показана насосная станция с эжектором, принцип работы, которой основан на эффекте Бернулли. Пошагово описан весь процесс подключения к источнику для водоснабжения дома:

Коротко о главном

Собираясь обустроить на участке насосную станцию для водоснабжения домашнего хозяйства, необходимо проверить на какой глубине залегает вода. Ведь если она расположилась от поверхности дальше, чем на 10 метров, придётся бурить скважину большого диаметра. Это нужно, чтобы погрузить в неё выносной эжектор. Иначе поверхностный насос просто не справится.

Но если глубина воды лежит в пределах 7 метров, то можно использовать насосную станцию со встроенным эжектором. В этом случае расходы на оборудование системы значительно снизятся. А продуктивность системы позволить бесперебойно обеспечивать водой все домашнее хозяйство.

Модели для разного состояния транспортируемой среды

Существуют эжекторы специфического назначения:

  • Название пароструйных говорит само за себя. В этом случае из сопла в камеру смешивания поступает поток пара. Он создаётся в начале линии рециркуляции на поверхности. Горячая струя выносит наверх порцию жидкости. Чаще всего используется для откачки воды из трюма судна.
  • Газовая промышленность применяет эжектор для откачивания газа, который скапливается в замкнутом пространстве.

Есть эжектор воздушный, который использует эффект Вентури. Проходящий через сопло воздух повышает динамическое давление, но в то же время снижает статическое. Создаётся вакуум, который и подаёт откачиваемый воздух наружу.

Пароструйный эжекторИсточник bullion.ru

Зачем нужны эжекторы и что это такое?

Уже с восьмиметровой отметки начинаются проблемы. Для насосных станций с эжекторами те же возможности, что и для помп большой производительности. Использование глубоких источников требует применение мощных насосов погружного типа, которые стоят дорого.

Для чего нужны эжекторы? Чтобы не тратить деньги на дорогие модели. Использование недорогих насосных станций с эжекторами позволяют решить проблему с такой же эффективностью. При этом затраты на модернизацию минимальны. Причем можно улучшить систему локальным методом или приобрести комплекс, который изначально рассчитан для этого.

Принцип работы

Все эжекторы для насосных станций работают по одной и то же схеме. За основу взят принцип Бернулли. В соответствии с ним если ускорить поток, то в зоне перед точкой придания ускорения образуется зона разряженности. Давление в ней ниже, что служит причиной появления втягивающего эффекта. Если добавить его к потоку, формируемому насосной станцией, то результат такой модернизации – увеличения производительности.

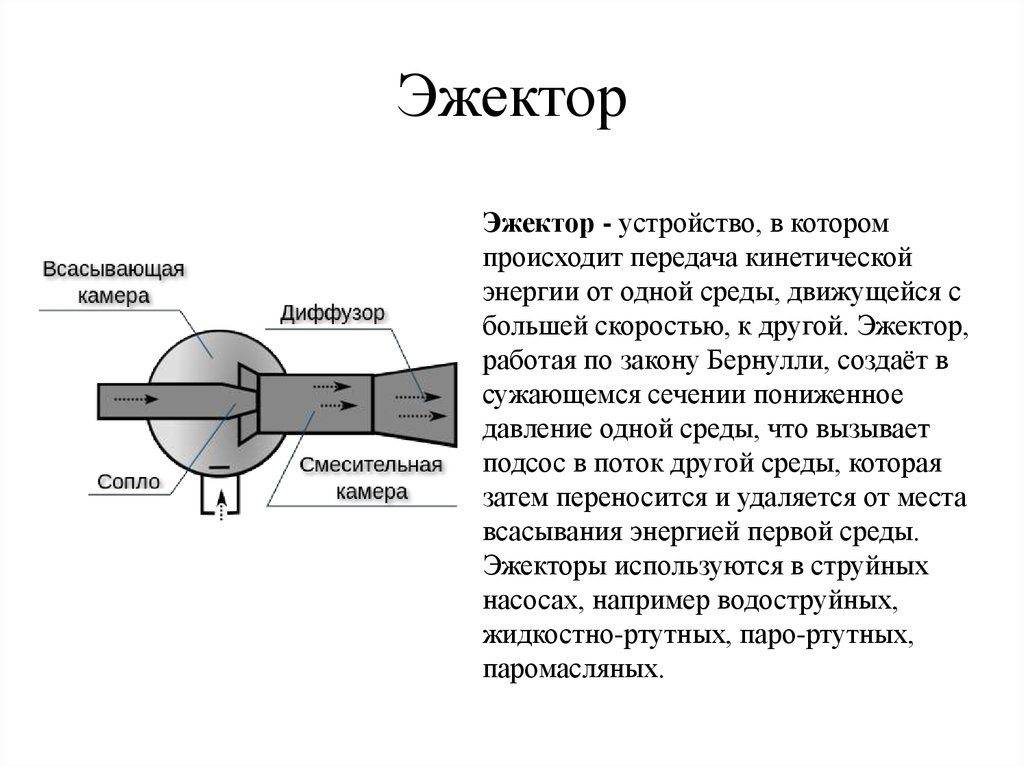

Устройство

Какой бы тип устройства не рассматривался, эжекторный насос состоит из:

  • отсека для всасывания;
  • смесительной полости;
  • диффузора;
  • сужающегося патрубка.

Принцип действия в том, что из сопла (патрубка) жидкость выбрасывается с большой скоростью. Отток воды провоцирует появление внутри рабочей камеры пониженного давления, которое и затягивает жидкость. Цикл повторяется непрерывно, что позволяет поддерживать в трубопроводе постоянное давление.

Что такое эжектор в насосной станции?

Многие владельцы земельных участков могли сталкиваться с такой проблемой, как глубокое залегание водоносного слоя. Но, как известно, без воды совсем нельзя обойтись, поэтому люди находят решение подобной проблемы, устанавливая на своем участке эжекторный насос.

К сожалению, поверхностное оборудование с применением насосов, не всегда приносит положительные результаты, и не всегда может обеспечить водой. Иногда вода отсутствует полностью, а иногда поступает в систему, но очень медленно и без напора. Именно в таких случаях лучше всего применить эжекторную насосную станцию водоснабжения.

Варианты монтажа

Существует такие варианты установки эжектора:

  • Если эжектор монтирован в корпус насоса, то установка такого прибора самая простая. Устройство подключается к водопроводной системе, а с другой стороны соединяется со шлангом, подающим воду из скважины. 2. Когда эжектор является частью насосной станции, насос подключается к реле давления и соединяется с гидроаккумулятором через специальный штуцер. Прежде чем включать это устройство, оно заливается водой через заливочное отверстие. При правильном монтаже насоса эжектор будет функционировать бесперебойно.
  • Если монтируется выносной эжектор, он устанавливается по другой схеме. Первым делом монтируется труба, обеспечивающая обратный ток воды от накопительной емкости к эжектору. Обязательно устанавливается обратный клапан на всасывающую часть устройства. После него монтируется сетчатый фильтр, защищающий эжекторный прибор от засорения.
  • На рециркуляционная трубе устанавливается кран для регулировки воды, направляемой к эжектору. Хотя его монтировать необязательно, однако он улучшает водопроводный напор в помещении или на огороде. Если к прибору будет возвращаться небольшой объем воды, то ее будет оставаться больше в водопроводной системе.

Специалисты рекомендуют монтировать кран, ведь в случае чересчур большого напора воды создастся неблагоприятная нагрузка на систему водопровода, в таком случае кран позволит направить к эжекторному узлу больший объем воды, тем самым повысится эффективность насосной установки.

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Галерея изображений

Фото из

Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали

Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства

К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор

Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам

Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций

Для установки эжектора у насосного агрегата должно быть два входящих отверстия

Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство

На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

  • всасывающая камера;
  • смесительный узел;
  • диффузор;
  • зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Принцип работы и устройство насосной станции водоснабжения гидроаккумулятором

По такому принципу работают все современные станции. Вместо накопительного бака здесь используют гидроаккумулятор – герметичную емкость, разделенную на два отсека эластичной мембраной. Причем в первый отсек закачивают воздух, а во второй – воду.

Насосная станция с гидроаккумулятором

В итоге, чем больше воды во втором отсеке, тем выше давление на выходе из накопителя (воздух за эластичной мембраной уплотняется и начинает работать как амортизатор). Соответственно появляется возможность регулировать давление в домашнем водопроводе даже в случае размещения аккумулятора в подвале строения. Напор в водоводе обеспечивает сжатый воздух, давящий на мембрану.

А за наполнением гидроаккумулятора следит особый датчик давления, включающий и выключающий насос станции. Подобная конструкция исключает саму возможность протечек из-за переполнения аккумулятора.

Однако, есть у такой схемы и недостатки. Самый главный из которых – небольшой объем «запаса» воды. Вместимость типового аккумулятора – 20-25 литров. Для сиюминутных нужд этого вполне достаточно, но скважину с малым дебетом такая система обслуживать уже не может.

Кроме того, гидроаккумулятор это достаточно дорогое изделие, ведь он функционирует под достаточно большим давлением. Поэтому его производят только из стали, что приводит к появлению еще одной проблемы – угрозы разрушения бака под действием коррозии. Впрочем, эта беда легко устранима – емкость можно изготовить из нержавейки или оцинковать.

Насосные станции со встроенным эжектором — описание конструкции

Станции с внутренним эжектором можно оснащать и гидроаккумуляторами, и накопительными баками. Конструктивная особенность, в данном случае, кроется в конструкции заборного узла самого насоса.

Насосные станции со встроенным эжектором

Вода из скважины поднимается по трубе, в которой создается разрежение. Причем условие для транспортировки жидкости создает особый узел насоса – эжектор — прокачивающий сквозь себя воздух, «газированную» воду и, наконец,100-процентную жидкость. Содержание воздуха в жидкости может достигать и 25 процентов.

Соединенный со встроенным эжектором насос всегда центробежный – работает на крыльчатке. Вибрационный аналог просто не выдержит таких объемов воздуха в трубе. В итоге, такой насос сильно шумит при работе и выкачивает воду только из скважины глубиной до 10 метров. При этом насос со встроенным эжектором практически не реагирует на присутствие песка в жидкости.

Принцип работы и конструкция станций с выносным эжектором Насосы с эжектором выносным отличаются от вышеописанных устройств месторасположением заборного узла. Он вынесен за пределы корпуса насоса. Причем к внешнему эжектору подводятся два шланга – вакуумный, в котором создается разрежение, и напорный, создающий рабочее давление в эжекторе.

Вода поднимается по вакуумному «рукаву» и сливается в накопитель или перетекает в нагнетательный «рукав». Напор в нагнетательном рукаве поддерживается насосом и провоцирует, посредством эжектора, разрежение в вакуумной трубе.

Выносной заборный узел (эжектор) обслуживается вибрационным насосом, для которого характерно неприятие сильно загрязненной и «газированной» воды. Впрочем, поскольку эжектор заглублен ниже зеркала колодца с последним проблем практически не бывает. А от частиц ила заборное отверстие эжектора защитит фильтрующая решетка.

Главное достоинство такой конструкционной схемы заключается в практически неограниченной глубине обслуживаемой скважины. Однако, в силу особенности строения насоса, большая часть выносных эжекторов погружается до отметки 60 метров. При этом станция с выносным заборным узлом работает абсолютно бесшумно.

Внутренние модели

Данные модели располагаются внутри насосного устройства или же рядом с ним. Такие эжекторы требуют наименьший объем места, и не нужно отдельно монтировать их.

Когда эжектор находится внутри насосного устройства, нет необходимости в дополнительной установке фильтрационной решетки, которая бы предохраняла прибор от загрязнения песком.

Но важно помнить, что внутренние модели подходят для работы на малой глубине, максимум девять-десять метров. Встроенные модели имеют подходящую мощность, чтобы подавать воду для домашних нужд, для поливной системы и любой хозяйственной нужды

Встроенные модели имеют подходящую мощность, чтобы подавать воду для домашних нужд, для поливной системы и любой хозяйственной нужды.

Недостатком внутренних приборов является сильный шум, который создает работающий насос и вода, проходящая через эжекторный прибор.

Располагать насосные устройства с внутренним эжектором важно не в жилом помещении, а в какой-либо другой постройке. Причем электрический двигатель должен иметь большую мощность, чем похожая по характеристикам безэжекторная модель

Установка эжектора

Если устройство устанавливается в непосредственной близости к насосу, то получается насосная станция со встроенным эжектором.

Чтобы система работала по принципу насосной станции водоснабжения для частного дома с эжектором выносным, нужно поместить его непосредственно в скважину либо другой источник водоснабжения.

В этом случае для монтажа понадобятся несколько труб:

  • труба с установленным фильтром грубой очистки подсоединяется к тройнику сбоку и опускается к самому дну;
  • труба, подключающаяся снизу, по которой проходит возникающий скоростной поток воды;
  • третья труба, присоединяющаяся к тройнику сверху и выводящаяся в систему водопровода, по которой проходит ускоренный поток воды под большим напором.

Схема подключения эжектора

Сверху к тройнику ввинчиваем переходник, имеющий наружную резьбу. Он должен находится выше штуцера. Второй край будет служить соединением с трубой, подающей воду на водопровод. Крепиться будет фитингом.

Снизу к тройнику (в который ранее вставлен штуцер) привинчиваем угловой отвод для дальнейшего соединения с трубой рециркуляции. Крепление производится обжимной гайкой.

Сбоку в тройник ввинчиваем уголок для соединения с подающей воду трубой. Трубу крепим цанговым зажимом.

Проверяем качество креплений и гидроизоляции.

Все места соединений герметизируются паклей или герметиком.

К отводу непременно устанавливаем обратный клапан. Он не позволит жидкости вылиться из всасывающего водопровода. Если вода уйдет, система работать не сможет.
