Особенности эжектора для водяной насосной станции

3 Какие разновидности эжекторных насосных станций?

Эжекторы на водозаборную установку могут быть установлены 2 способами. Первый подразумевает, что эжектор является одним из составляющих элементов конструкции насосной станции. Во втором случае эжектор является внешним узлом. Выбор конкретного варианта будет зависеть, прежде всего, от требований, которые предъявляются к водозаборной установке.

3.1 Встроенные устройства

Этот вариант подразумевает, что создание напора для эжектора осуществляется в самой установке. За счет этого можно существенным образом сократить габариты насосной установки. Насосные станции со встроенным эжектром являются почти невосприимчивыми к нахождению в воде различного рода мелких частиц.

То есть, в фильтровании воды нет необходимости. Данная разновидность водозаборных установок применяется, главным образом, для забора воды с глубины, которая составляет более восьми с половиной метров. Позволяет создавать напор необходимой мощности чтобы обеспечить садово-огородный участок больших размеров, где вода используется преимущественно для поливки.

Подключение эжекторного насоса

Однако насосные станции со встроенными эжекторами обладают таким недостатком как повышенный уровень шума в процессе работы. По этой причине не рекомендуется устанавливать данную разновидность водозаборных установок в непосредственной близости от жилого здания.

Лучше всего если такая установка будет смонтирована в отдельном подсобном помещении. Электрический двигатель для данной разновидности насосных установок следует подбирать таким образом, чтобы он мог обеспечивать необходимую систему циркуляции воды.

3.2 Внешние устройства

При использовании внешнего эжектора отдельно от водозаборной установки должен быть установлен дополнительный бак сбора воды. В таком баке будет создаваться необходимый для функционирования системы напор и дополнительная разрядка, что, в свою очередь, существенным образом уменьшит степень оказываемой на насосную установку нагрузки. Сам же внешний эжектор следует подсоединять к погружаемой части водопроводной системы.

Для обеспечения нормального функционирования внешнего эжектора в скважине необходимо будет проложить две трубы, однако это может наложить определенного рода ограничения на допустимый диаметр. Данное конструктивное решение, несмотря на то, что снижает коэффициент полезного действия водопроводной системы примерно на тридцать пять процентов, позволяет выкачивать воду с глубины до пятидесяти метров и значительно сократить степень шума в процессе работы насосной установки.

На степень эффективности это не оказывает абсолютно никакого влияния. Именно этим и объясняется столь широкая популярность данной разновидности водозаборных станций среди населения. Все оборудование располагается в одном месте, от чего существенным образом увеличивается эксплуатационный период, значительно упрощается процесс осуществления различного рода профилактических работ и настройки водопроводной системы.

4 Подключение эжекторов

Если вы используете внутренний эжектор, то есть он является одним из составляющих элементов конструкции водозаборной станции, то процесс монтажа системы практически ничем не будет отличаться от монтажа водозаборной установки без эжектора.

В таком случае вам достаточно будет всего лишь подсоединить водопровод от скважины к всасывающему отверстию, после чего выполнить процесс обустройства напорной линии с соответствующим оборудованием в виде аккуммуляторных батарей, а также прочих автоматических устройств, которые необходимы для обеспечения функционирования системы.

Если вы используете водозаборную установку с внешним эжектором или же водозаборную установку, в которой внутренний эжектор должен быть закреплен отдельно, то к вышеописанной процедуре подключения будут добавлены еще два этапа:

  1. Первый этап подразумевает прокладку дополнительной трубы, которая необходима для циркуляции воды от линии напора водозаборной установки к входному отверстию эжектора.
  2. На втором этапе осуществляется процесс подсоединения к всасывающему отверстию водозаборной станции специального патрубка с грубым фильтром и обратным патрубком.

При наличии необходимости в линию циркуляции воды может быть встроен специальный вентиль, который предназначается для настройки системы. Это будет выгодным в том случае, если уровень воды в скважине превышает тот, на который рассчитана водозаборная установка. Можно уменьшать мощность напора, подаваемого на эжектор, таким образом увеличивая мощность напора в водопроводной системе.

Некоторые устройства водозаборных станций обладают заранее встроенным вентилем для осуществления такой настройки.

В тех местах, где нет возможности подключиться к централизованной системе водоснабжения, используют эжекторный насос. Основное предназначение таких агрегатов заключается в поднятии воды из скважин разных глубин, из колодцев и других углублений и создают здоровую конкуренцию уже привычным всем скважинным насосам, которые действуют с применением метода погружения. Такие мощные устройства могут поднять воду из углубления на высоту больше 8 метров с глубин, достигающих отметку 50 метров.

Виды эжекторов

Насосные станции оборудуются эжекторами двумя разными способами. Обычно приспособление выступает, как часть самой помпы и тогда считается внутренним. Но существуют ситуации, когда выгоднее вынести эжектор для воды отдельным внешним блоком. Хоть это и сопровождается потерей производительности.

Встраиваемый эжектор

Такая конструктивная особенность позволяет значительно уменьшить габариты установки. Насос сам создаёт первичное давление в механизме эжектора, и делает забор жидкости для рециркуляции. Устройство не боится ила и песка, которые могут присутствовать в потоке. И если жидкость нужна для полива, то даже можно не фильтровать воду, поступающую из скважины.

Используется, когда глубина залегания не больше 10 метров. Но это максимальная величина и для работы уже потребуется очень мощный мотор для насоса. Расположение воды на расстоянии 7-8 метров позволяет использовать обычную поверхностную помпу, которая создаёт достаточный напор для ведения большого домашнего хозяйства.

Но уровень шума, создаваемый эжектором, очень высок. Поэтому существует необходимость оставлять насос за пределами дома. Лучше всего, когда над скважиной монтируется небольшое техническое помещение, в котором и располагается поверхностный насос с эжектором.

Внутренний эжекторИсточник oboiman.ru

Вынос приспособления

В этом случае эжектор находится в той части трубопровода, которая погружена в скважину. Поэтому в последнюю опускается сразу две трубы, одна из которых отвечает за рециркуляцию. При этом требуется увеличивать диаметр скважины, что несёт дополнительные расходы, не считая удвоения материалов для трубопровода.

Но такая система выступает, как вынужденная мера. Потому что применяется там, где подземные воды находятся на большой глубине. Такая конструктивная особенность позволяет поднимать обычным насосом водяную струю даже с глубины в 50 метров. Хоть КПД системы и снижается до 35 %. Но при этом весь основной шум от работы системы остаётся далеко за пределами дома.

Придётся также установить дополнительный бак возле помпы. В нем будет создаваться давление для работы линии рециркуляции, чтобы снять нагрузку с насоса. А последний можно устанавливать прямо в доме. Например, в подвале. Лишнее расстояние до скважины компенсируется эжектором и не повлияет на общую производительность.

Видео описание

В этом видео объясняется, как работает насосная станция с выносным эжектором:

Модели для разного состояния транспортируемой среды

Существуют эжекторы специфического назначения:

  • Название пароструйных говорит само за себя. В этом случае из сопла в камеру смешивания поступает поток пара. Он создаётся в начале линии рециркуляции на поверхности. Горячая струя выносит наверх порцию жидкости. Чаще всего используется для откачки воды из трюма судна.
  • Газовая промышленность применяет эжектор для откачивания газа, который скапливается в замкнутом пространстве.

Есть эжектор воздушный, который использует эффект Вентури. Проходящий через сопло воздух повышает динамическое давление, но в то же время снижает статическое. Создаётся вакуум, который и подаёт откачиваемый воздух наружу.

Пароструйный эжекторИсточник bullion.ru

Отличие от инжектора

Хоть оба устройства работают струйным способом, их принцип действия разительно отличается. Назначение же механизмов одинаковое. Подавать наверх жидкость или газ.

Но насос с эжектором для отсоса воды из источника подаёт на неё активный рециркуляционный поток с огромной энергией. Смешиваясь жидкости устремляются наверх, одновременно создавая эффект самовсасывания.

Инжектор для насосной станции действует по-другому. В нем происходит сжатие газов или жидкостей. И подача наверх происходит просто из-за давления.

Видео описание

В следующем видео показана насосная станция с эжектором, принцип работы, которой основан на эффекте Бернулли. Пошагово описан весь процесс подключения к источнику для водоснабжения дома:

Коротко о главном

Собираясь обустроить на участке насосную станцию для водоснабжения домашнего хозяйства, необходимо проверить на какой глубине залегает вода. Ведь если она расположилась от поверхности дальше, чем на 10 метров, придётся бурить скважину большого диаметра. Это нужно, чтобы погрузить в неё выносной эжектор. Иначе поверхностный насос просто не справится.

Но если глубина воды лежит в пределах 7 метров, то можно использовать насосную станцию со встроенным эжектором. В этом случае расходы на оборудование системы значительно снизятся. А продуктивность системы позволить бесперебойно обеспечивать водой все домашнее хозяйство.

Преимущества эжекторов ЭГС(У)

  • Высокая надежность: простота конструкции и отсутствие трущихся, движущихся частей обуславливают долговечность и длительный срок службы газоструйных эжекторов ЭГС(У).
  • Простота монтажа: для включения эжектора ЭГС(У) в работу достаточно подключить его в смонтированную систему с помощью трех фланцевых соединений.
  • Небольшие габариты, компактность: газоструйные эжекторы ЭГС(У) имеют малые габариты и массу по сравнению с традиционным компрессорным и вакуумсоздающим оборудованием.
  • Энергоресурсосбережение: применение эжекторов ЭГС(У) в технологических схемах нефтегазодобывающей и нефтегазоперерабатывающей промышленности позволяет экономить электроэнергию и получать реальный экономический эффект от вторичного использования попутного нефтяного газа.
  • Сокращение вредных выбросов: применение газоструйных эжекторов ЭГС(У) позволяет соблюдать установленные государством гигиенические и экологические нормативы качества атмосферного воздуха и делает нашу планету чище за счет прекращения сжигания сбросного попутного нефтяного газа на факелах, а также за счет утилизации выбросов углеводородного газа из технологического оборудования, емкостей и трубопроводов.
  • Низкие эксплуатационные затраты: высокая надежность эжекторов ЭГС(У) обеспечивает увеличение межремонтных интервалов, низкую эксплуатационную стоимость и быструю окупаемость эжектора.
  • Основным преимуществом является индивидуальный подбор, расчет и проектирование эжекторовЭГС(У) под конкретные рабочие параметры нефтегазодобывающего объекта, что позволяет добиться максимального эффекта при утилизации попутного нефтяного газа

Заполнить ТЗ и узнать стоимость ЭГС(У)

Как устроен эжектор

В основу принципа работы входит физический закон увеличения скорости водяного потока за счет самого потока. Этот закон носит имя его создателя – физика Бернулли. Состоит эжектор из четырех частей:

  • всасывающий отсек, она же камера;
  • смесительный отсек;
  • сопло с уменьшенным диаметром;
  • диффузор.

Перемещающаяся с большой скоростью внутри трубы вода создает вокруг себя вакуум. За счет этого водному потоку придается добавочная скорость. Чтобы создать разряжение, требуется высокая скорость воды. Она создается насосной станцией.

Эжектор подключается к насосу двумя трубами или патрубками. По первой трубе насос просто затягивает в себя воду. Затем по второй трубе он часть жидкости возвращает обратно в эжектор. Эта вода проходит под давлением через сопло с уменьшенным отверстием, где ее скорость повышается в несколько раз.

Принципы работы насосных станций с выносным эжектором и встроенным одинаковы. В первом случае сам прибор-ускоритель устанавливается внутрь скважины или колодца, утапливается в водную массу. Во втором он располагается внутри насосной станции и является ее неотъемлемой частью.

При этом в первом случае насос с эжектором соединяется двумя трубами, что увеличивает расход материалов, но не намного. Во втором от насосной станции в источник водозабора опускается лишь одна труба.

У эжектора есть еще один серьезный плюс. Он работает, как отдельный элемент. На протяжении незначительного времени он может самостоятельно качать воду. Это защищает насосные станции от сухого хода.

Встроенный или внешний

Расположение устройства влияет на монтаж насоса и эффективность его работы.

С насосными станциями с встроенным эжектором проще. Их монтаж простой и экономичный. Сам прибор находится на поверхности, а значит, его проще контролировать, обслуживать и ремонтировать. Он занимает мало места, поэтому никому не мешает. Прибор установлен в корпусе станции, поэтому хорошо защищен от загрязнений. Нет необходимости дополнительно устанавливать фильтры, чтобы защитить его от песка, ила и мелких камешков.

Однако такое расположение не дает максимальных технических и эксплуатационных характеристик. Насосы с встроенным эжектором могут поднимать воду с глубины 10 м. Может и ниже, но тогда снижается напор и производительность станции.

Еще один минус – шум от работающей установки. К шуму насоса добавляются звуки перемещения воды внутри эжектора. Они не сильные, но человеческим ухом улавливаются хорошо. Поэтому при установке насосной станции со встроенным эжектором следует продумать систему шумоизоляции. К примеру, установить над оборудованием колпак, смонтировать его в хозяйственном помещении или в кессоне, но не внутри дома.

Выносные модели  плане расхода материалов и монтажа сложнее. Но другие плюсы перекрывают незначительные недостатки.

  • Насос может поднимать воду с глубины до 40 м.
  • Шум от эжектора не слышен.

Разновидности

Насосные станции, оборудованные такими оригинальными устройствами, выпускаются двух видов:

  1. Эжектор находится внутри конструкции. Вся конструкция имеет весьма компактные размеры, разряжение создается искусственным путем, линия рециркуляции находится внутри изделия. Для эффективной работы требуется электрический двигатель большой мощности, чтобы насос работал на больших оборотах, создавая нужную силу всасывания.

    Достоинства такой конструкции:

    • изделие менее чувствительно к посторонним примесям, которые могут находиться в воде;
    • при этом жидкость, поступающую для нужд пользователя, не нужно дополнительно фильтровать;
    • станция обеспечивает нужную величину напора для всех хозяйственных нужд потребителя — можно поливать участок и использовать воду внутри дома одновременно.

    Негативные качества:

    • при работе оборудование создает шум;
    • для установки надо оборудовать место со звукоизоляцией или выносить станцию дальше от дома.

    Второй вариант не решает всех проблем, т. к. соседи будут жаловаться на шум, поэтому звукоизоляция нужна и в этом случае, плюс расходы на утепление — надо оборудовать стандартный кессон.

  2. Эжектор располагается вне станции — для этого рядом устанавливается отдельная емкость, где будет создаваться необходимое для работы всей установки разряжение. Эжектор подключается к трубопроводу, идущему к глубинной скважине — имеются ограничения по диаметру фланца подсоединения.

    Плюсы:

    • конструкция обеспечивает поднятие воды с глубины до 50 метров;
    • значительно снижается звуковое воздействие;
    • установку оборудования располагают в цокольном помещении строения;
    • удаленность от скважины может быть до 40 м;
    • вся конструкция располагается в одном месте, поэтому проводить профилактику и ремонт намного удобнее, такие условия увеличивают назначенный срок службы всех деталей.

    Минусы:

    • снижается производительность;
    • имеются небольшие ограничения по выбору диаметра для общего трубопровода.

Принцип работы эжектора

Чем больше глубина скважины, тем труднее набрать из нее воду. Поэтому для перемещения жидкости по трубопроводу используется насос. Однако при глубине скважины более 7 метров обычного такого прибора будет недостаточно. В этом случае можно приобрести более мощное погружное устройство или дополнить систему эжектором, который позволит полностью разрешить эту проблему.

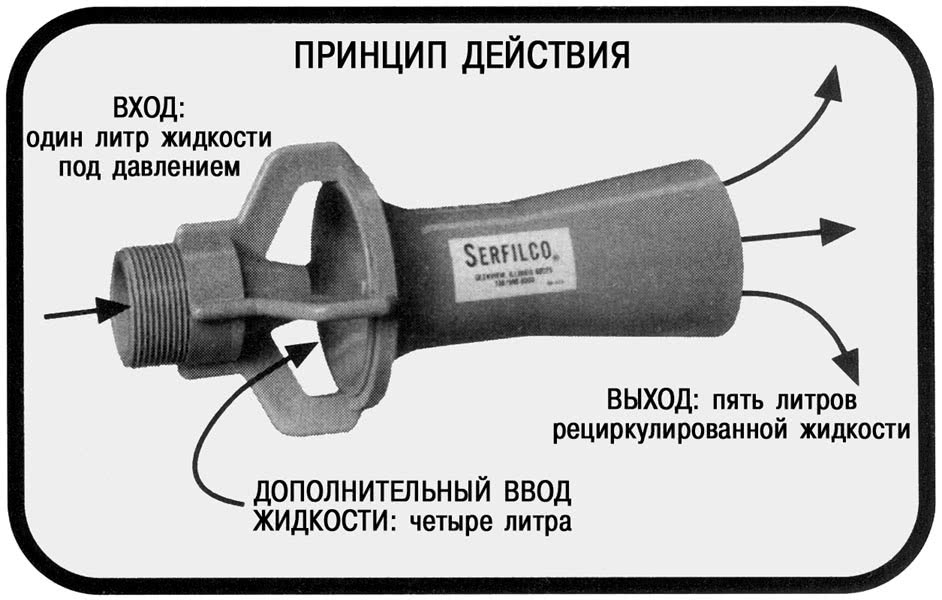

Принцип работы эжектора можно понять, изучив представленную иллюстрацию

Такой принцип работы позволяет увеличить мощность уже существующей поверхностной насосной станции. Благодаря этому можно добывать воду из скважины глубиной до 40 метров. Чтобы лучше понять, как работает это устройство, необходимо проследить за его действием.

Принцип работы эжекторного насоса:

  1. Вода поступает через сопло в эжектор. При этом диаметр поперечного сечения сопла меньше диаметра входа в эжекторную систему.
  2. Благодаря прохождению через узкое сопло в камеру с более большим диаметром жидкость существенно ускоряется. Таким образом, увеличивается ее напор. В камере смесителя образуется область с более низким давлением.
  3. Благодаря разряженной атмосфере в камеру начинает всасываться с огромной скоростью жидкость, которая находится под более высоким давлением.

Такое устройство очень полезно для глубоких скважин. Ведь оно позволяет быстро выкачивать воду из самых глубоких отверстий.

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Галерея изображений

Фото из

Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали

Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства

К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор

Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам

Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций

Для установки эжектора у насосного агрегата должно быть два входящих отверстия

Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство

На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

  • всасывающая камера;
  • смесительный узел;
  • диффузор;
  • зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Как запустить в работу насосную станцию с эжектором

Пусконаладочные работы выполните в следующем порядке:

  1. Залейте воду в насос через специально предусмотренное отверстие. Если этого не сделать, оборудование может сгореть.
  2. Перекройте кран, по которому вода должна поступать в водопроводную систему из насосной станции.
  3. Включите насос на 10-20 сек., затем выключите.
  4. Откройте кран, это позволит части воздуха выйти из системы.
  5. Повторите эти манипуляции несколько раз, в конце концов трубы полностью заполнятся водой.
  6. Включите насос.
  7. Дождитесь, когда гидроаккумулятор наполнится, в этом случае насос должен отключиться сам.
  8. Откройте водопроводный кран (абсолютно любой).
  9. Подождите, пока гидроаккумулятор начнет пустеть. Если система смонтирована правильно, должно сработать автоматическое включение насоса.

Если вода не идет, возможно, в водопровод просочился воздух, либо была неправильно проведена заливка системы. Другая вероятная причина: неисправность обратного клапана или его отсутствие. Если такого узла нет, вода выльется обратно в скважину.

Также проверьте напряжение в электросети. Если оно низкое, насос не сможет включиться. Одновременно с первичным запуском проконтролируйте состояние и целостность труб, герметичность соединений.

Самостоятельное изготовление эжектора

Простейшее устройство вполне возможно изготовить самостоятельно. Для этого понадобится тройник нужного диаметра и штуцер, который должен располагаться внутри этого тройника. В том случае, если штуцер слишком длинный, его понадобится обрезать или обточить. Если же, наоборот, короткий, то надставить хлорвиниловой трубочкой нужной длины, совпадающей со штуцером по диаметру. Поскольку устройство нужно будет закрепить на насосе, понадобится еще и переходник с углами, образующими необходимый поворот с переходом на трубу.

Составляющие для самостоятельной сборки эжектора: 1- тройник; 2 — штуцер; 3 — хлорвиниловая трубка; 4 — переходник для металлопластиковой трубы; 5 — угол НхМП; 6 -угол НхВ; 7 — угол НхМП

Процесс изготовления эжектора проходит в несколько этапов:

  • Подготовка штуцера. Шестигранный элемент детали нужно обточить, получив из него конус с основанием чуть меньше, чем диаметр наружной резьбы штуцера. Резьбовая часть укорачивается, оставить можно не более четырех ниток резьбы. Затем резьбонарезным инструментом выправляем подпорченную резьбу и продолжаем ее с заходом на конусную часть, таким образом, чтобы штуцер легко можно было вкрутить в тройник.
  • Подгонка деталей эжектора. В тройник до упора узкой частью вкручиваем штуцер. При этом выходное отверстие не должно заходить за грань среднего отверстия тройника более чем на 1-2 мм. Кроме того внутренней резьбы тройника нужно оставить не меньше, чем 4 нитки. Если оказалось, что не хватает резьбы тройника, еще немного стачиваем резьбу штуцера. Если же выходное отверстие штуцера коротко, надеваем на него хлорвиниловую трубку, если длинное – стачиваем.

Сборка устройства

. Проверяем соответствие деталей и окончательно вкручиваем штуцер, обязательно уплотняя резьбу любым подходящим герметиком. Далее собираем из подготовленных элементов необходимый переходник для крепления на трубу.

Схема включения нашего самодельного эжектора в линию насосной станции

Эжектор – незаменимое устройство для увеличения напора воды и обеспечения защиты от нежелательного сухого хода подающей установки. Его можно приобрести в комплекте с насосной станцией, а можно собрать самостоятельно. В любом случае он будет долго и эффективно работать, обеспечивая бесперебойную подачу воды даже из глубокой скважины.

Самостоятельное изготовление эжектора: обзор процесса

Для изготовления эжектора своими силами нам понадобится комплект доступных деталей, в который войдут следующие фитинги и элементы сопряжения:

  • Тройник – он послужит основой для конструируемого устройства.
  • Штуцер – он будет использоваться как проводник потока с высоким давлением.
  • Муфты и отводы – с помощью этих элементов мы проведем сборку эжектора и подключение полученного устройства в систему.

Причем самодельный эжектор для насосной станции собирается из вышеописанных деталей в следующем порядке:

  • Берем тройник, торцы которого рассчитаны на резьбовой монтаж. Причем резьба на всех торцах внутренняя.
  • В нижнюю часть тройника вкручиваем штуцер, выпускным патрубком вверх. То есть, основу штуцера нужно вкрутить в тройник, расположив выпускной патрубок (малого диаметра) внутри основы эжектора. Причем патрубок не должен торчать из противоположного торца тройника. И если он чрезмерно длинный, то его обтачивают. Соответственно короткий штуцер наращивают с помощью полимерной трубки. Расстояние от торца тройника до торца штуцера должно равняться 2-3 миллиметрам.
  • К верхней части тройника (расположенной над штуцером) крепят переходник, один торец которого оформлен под наружную резьбу (его и вкручивают в основу будущего эжектора), а второй – оборудован как обжимной фитинг под металлопластиковую трубу, по которой будет транспортироваться (за пределы эжектора) вода из скважины.
  • В нижнюю часть тройника, куда уже ввинчен штуцер, нужно вкрутить еще один фитинг – уголок (отвод), на который будет надета (и закреплена обжимной гайкой) труба линии рециркуляции. Поэтому перед монтажом нижняя (резьбовая) часть штуцера обтачивается, до трех-четырех ниток резьбы.
  • В боковое ответвление вкручивают второй уголок, заканчивающийся цанговым зажимом для монтажа подводящего трубопровода, по которому идет вода от источника.

Эжектор подсоединён к полиэтиленовым трубам

Резьбовые соединения монтируют на ФУМ (полимерный уплотнитель). Если в качестве труб используется погонаж из полиэтилена, то вместо цанговых фитингов под металлопластик употребляют обжимные элементы, рассчитанные на  эффект обратной усадки полиэтилена. При этом на уголках можно сэкономить – трубы из сшитого полиэтилена гнутся в любую сторону и под любым углом.

После сборки самодельного эжектора его нужно подключить к насосной станции. Причем, если указанное устройство будет подключено вне колодца – перед нами насосная станция с «внутренним» эжектором. Ну а если эжектор погрузится прямо в шахту, «нырнув» под воду, то перед нами насосная станция с внешним эжектором.

И в последнем случае к собранному прибору придется подключать сразу три трубы:

  • Первую – к боковому торцу тройника. Она должна погрузиться почти до самого дна, а к ее торцу стоит прикрепить сетчатый фильтр в корпусе-стакане. По этой трубе течет поток с (пока еще) небольшим напором.
  • Вторую – к нижнему торцу тройника. Ее подключат к напорной линии, выходящей из насосной станции. В итоге, в эжекторе появится поток, двигающийся с большой скоростью.
  • Третью – к верхнему торцу. Ее выведут на поверхность, подключая к всасывающему патрубку насоса. По этой трубе потечет поток с увеличенным благодаря эжектору напором.

При этом первая труба уйдет под воду целиком, а вторая и третья будут выходить из воды на поверхность.

Виды эжекторных устройств

По своему конструктивному исполнению и принципу действия эжекторные насосы могут относиться к одной из следующих категорий.

Паровые

При помощи таких эжекторных устройств из замкнутых пространств откачиваются газовые среды, а также поддерживается разреженное состояние воздуха. Работающие по такому принципу устройства имеют широкую область применения.

Паровой эжектор для турбины с маслоохладителем

Пароструйные

В таких устройствах для отсасывания газообразных или жидких сред из замкнутого пространства используется энергия струи пара. Принцип работы эжектора данного типа заключается в том, что пар, вылетающий из сопла установки с большой скоростью, увлекает за собой транспортируемую среду, выходящую через кольцевой канал, расположенный вокруг сопла. Эжекторные насосные станции данного типа применяются преимущественно для быстрого откачивания воды из помещений судов различного назначения.

Установка подогрева воды с помощью пароструйного эжектора

Газовые

Станции с эжектором данного типа, принцип действия которых основан на том, что сжатие газовой среды, изначально находящейся под низким давлением, происходит за счет высоконапорных газов, используются в газовой промышленности. Описанный процесс протекает в камере смешения, откуда поток перекачиваемой среды направляется в диффузор, где происходит его торможение, а значит, рост давления.

Воздушный (газовый) эжектор для химической, энергетической, газовой и других отраслей промышленности

С выносным эжектором

Такие насосы для забора воды необходимо опускать вглубь колодца или скважины. Насос с выносным эжектором имеет две трубы. По одной из них жидкость под определенным напором подается в эжектор. Это приводит к тому, что вырабатывается своеобразная всасывающая струя.

Насос с внешним эжектором по своим характеристикам значительно уступает моделям с встроенным эжектором. Все дело в специфике конструкции.

Схема монтажа двух типов эжекторных насосов

Так, насос с эжектором выносного типа будет «бояться» загрязненной воды, и попадания внутрь конструкции воздуха. Его КПД заметно ниже, но выносной эжектор насоса имеет и свое существенное преимущество – его можно располагать внутри жилого помещения.

С вмонтированным эжектором

Внутренний центробежный эжекторный насос поднимает воду с помощью созданного искусственным путем разряжения.

Ввиду особенностей конструкции, эжекторный насос стоит намного дороже обычных устройств этого типа, так как способен поднимать воду даже с больших глубин вплоть до 50-и метров.

Высокая производительность, правда, несколько компенсируется за счет большого уровня шума, издаваемого во время работы устройства.

Поэтому, эжекторные насосы монтируются исключительно в подвалах и подсобных помещениях жилых домов.

Современный пароэжекторный вакуумный электронасос – хорошее решение для организации системы водоснабжения на большом предприятии и при орошении больших территорий с растительностью.
