Рейтинг самых мощных антенн для цифрового тв

Самые мощные комнатные антенны

Лучшие комнатные антенны для цифрового ТВ способны работать в двух диапазонах, обеспечивая отличный приём сигнала на расстоянии до 30 км. Разумеется, что домашние телеантенны ограничены в качестве телевизионных волн, поэтому для обеспечения трансляции без искажений и дефектов необходимо серьёзно подойти к настройке каждого телеканала.

Комнатные приёмники не лишены преимуществ. Во-первых, они занимают минимум свободного места, да и проблем с установкой не возникает. Во-вторых, демократичная цена по сравнению с наружными аналогами. Явным лидером на рынке комнатных телеантенн является компания Рэмо.

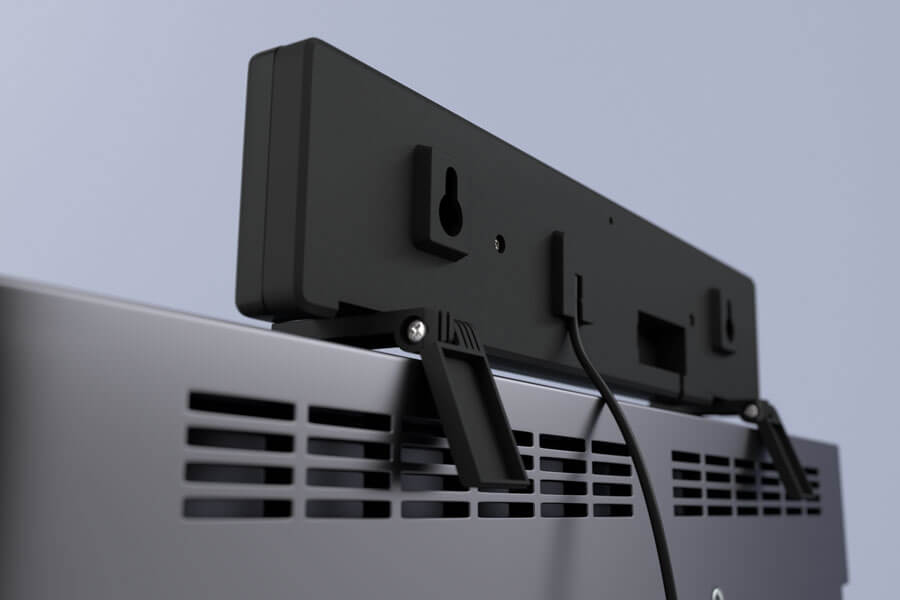

Рэмо BAS 5310USB HORIZON

Именно эта модель открывает ТОП самых мощных телеантенн. От аналогов отличается эргономичным дизайном. В базовую комплектацию Рэмо BAS 5310USB HORIZON входит специальное крепление, позволяющее без лишних проблем закрепить устройство в оптимальном месте. Волны различных каналов принимаются в диапазоне 21-69, но только при условии, что оборудование было настроено корректно. Антенна оснащена встроенным усилителем. Это благоприятно отражается на приёме сигнала.

Корпус изготовлен из материалов премиум качества. Аппаратные модули надёжно защищены от механического воздействия. Вес устройства – 230 г. Устройство оснащено 5-вольтным блоком питания, который входит в базовую комплектацию.

Преимущества:

• удобное подключение через разъём USB;
• высокое качество приёма;
• прочный корпус;
• эстетичный внешний вид;
• крепление входит в базовую комплектацию.

Недостатки:

короткий шнур адаптера питания.

Harper ADVB 2120

Компания Harper – популярный производитель, выпускающий продукцию высшего качества. Поэтому нет ничего удивительного в большом количестве положительных отзывов. Телеантенна способна улавливать частоты в довольно широком диапазоне – 87,5–862 МГц. С её помощью можно найти не только цифровые, но и аналоговые каналы.

Тяжело игнорировать удачный дизайн. Устройство гармонично впишется в любой интерьер. Питание усилителя осуществляется от телевизора или DVB-T2 тюнера. Пользователи также отмечают компактные размеры. Harper ADVB 2120 можно расположить на плоской поверхности. Альтернативный вариант – размещение на стене. Форма замкнутого кольца очень удобна, поэтому антенну можно без лишних проблем повесить на любое крепление.

Преимущества:

• улавливает частоты в широком диапазоне;
• эргономичный дизайн и эстетичный внешний вид;
• оптимальное соотношение цены и качества;
• высокое качество сборки.

Недостатки:

отсутствует отдельный блок питания.

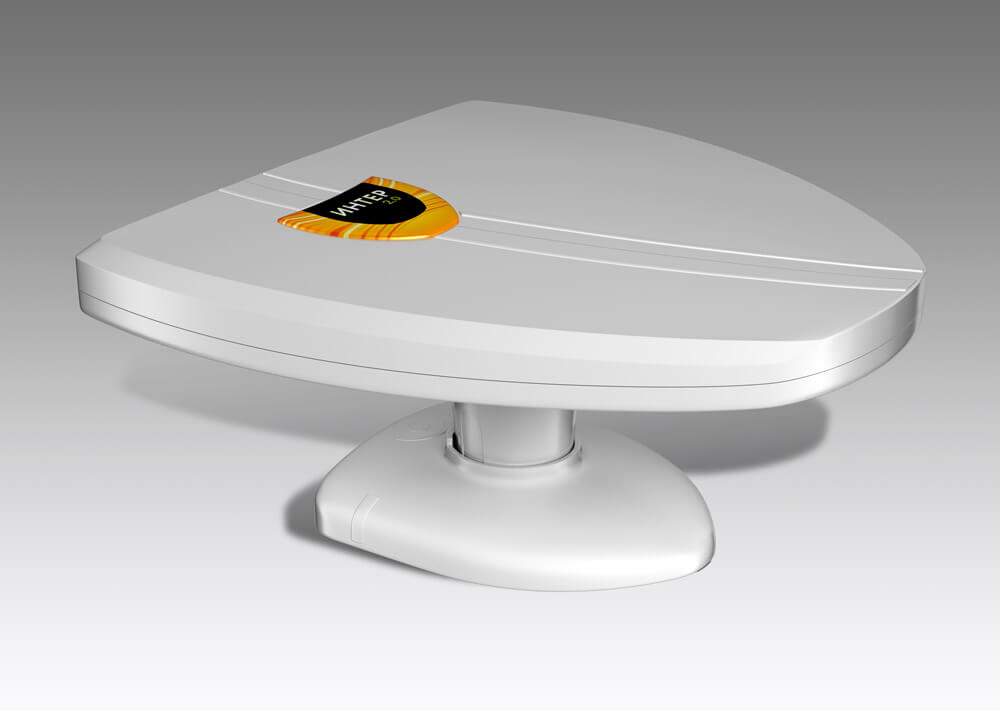

Рэмо Интер 2.0

Ещё одна модель компании Рэмо. Она выделяется на фоне конкурентов впечатляющими спецификациями и богатым функционалом. С помощью приёмника можно настроить 10 аналоговых и 20 цифровых телеканалов. Интуитивно простая система управления позволяет контролировать и регулировать уровень усиления сигнала с целью настройки изображения наилучшего качества.

Проблем в монтаже не возникает, даже несмотря на тот факт, что устройство продаётся в разобранном виде. Процесс сборки занимает всего лишь несколько минут. Кабель блока питания обладает великолепной изоляцией.

Преимущества:

• длинный кабель блока питания;
• доступная цена;
• процесс сборки антенны занимает пару минут;
• простой процесс управления усилением сигнала.

Недостатки:

• изготовлена из низкокачественной пластмассы;
• порой возникают проблемы с приёмом сигнала.

Виды

Переход к цифровой трансляции в России находится в апогее, но темпы его несколько преувеличены. Очень многие семьи до сих пор смотрят, или вынуждены смотреть, программы в привычном аналоговом качестве. В тех местах, где есть телевизионные вышки или ретрансляторы, комнатные телеантенны не новость. Но подойдёт ли ваша старая комнатная антенна для цифрового сигнала? Чтобы получать цифровое вещание, не устанавливая наружный приёмник сигналов, нужно чтобы ваше комнатное приёмное устройство ловило дециметровые волны или было широкополосным.

Всеволновая комнатная антенна МВ-ДМВ

Бытует мнение, что всеволновые широкополосные улавливатели для «цифры» бесполезны. На деле же устройства этого типа часто демонстрируют обратное, ведь проблема заключается не в самой их конструкции (главный лепесток их диаграммы направленности почти круглый), а гораздо чаще в усилителях, которыми их комплектуют – без экранирования, с высоким уровнем шума.

В отдельных случаях широкий радиус захвата радиоволн комнатным широкополосным приёмником может сказаться негативно: принятые им нежелательные сигналы «забьют» сигнал DVB-T2.

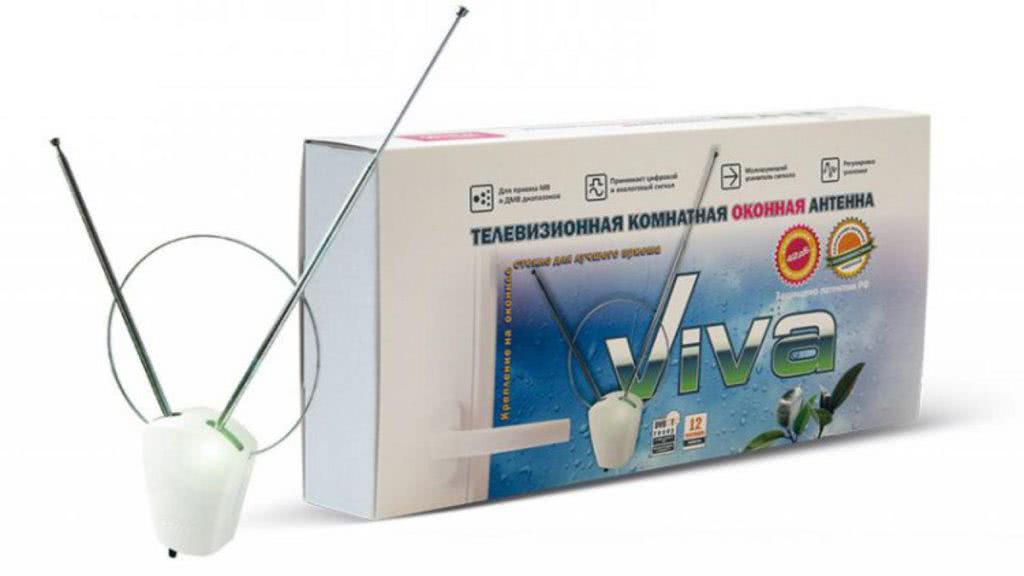

Всеволновая (МВ-ДМВ) комнатная антенна viva

Качественный всеволновой приёмник имеет шанс показать себя в зоне плотной городской застройки. Внутри микрорайонов часто случаются отражённые телесигналы, и правильная ориентация направленной модели бывает затруднена.

Всеволновая комнатная телевизионная антенна предназначена для приёма всех программ эфирного телевидения, как для аналогового вещания, так и цифрового.

Дециметровая комнатная антенна ДМВ

Трансляция «цифры» ведётся с длиной радиоволн от 10 см до 100 см. Гарантированно принять цифровые каналы сможет устройство, в инструкции которого указано, что оно предназначено для ДМВ-диапазона.

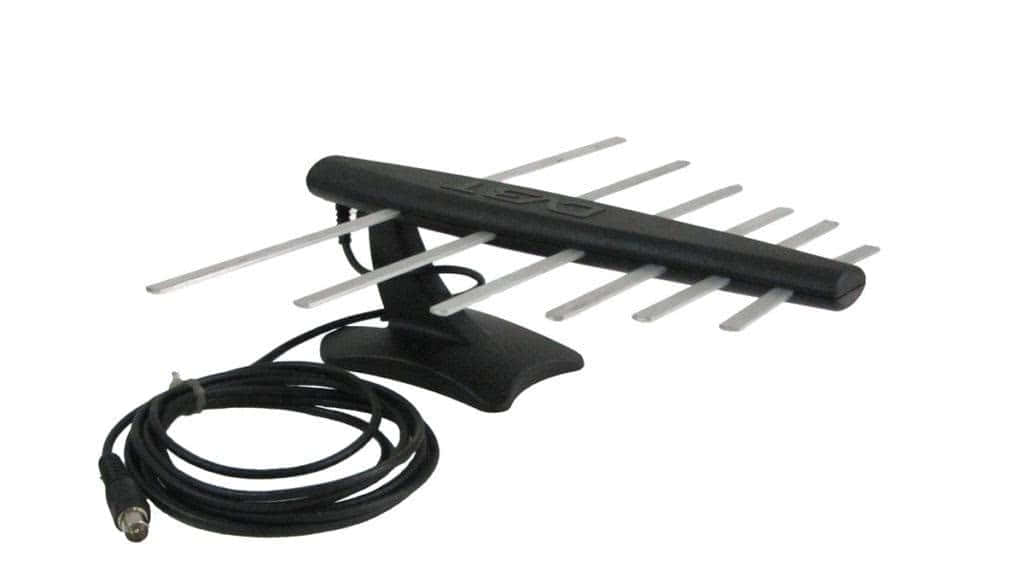

Дециметровая (ДМВ) антенна

Наружные устройства этого типа имеют вытянутую конструкцию с большим количеством  поперечин (директоров), благодаря чему сигнал, достигающий вибратора, заметно усиливается. Диаграмма направленности этого приёмного устройства имеет узкий и вытянутый главный лепесток.

Комнатная ДМВ антенна, будучи устройством компактным, тем не менее, имеет идентичное строение, но с меньшим количеством поперечин, которые могут быть скрыты под пластиковой оболочкой с целью придать конструкции оригинальный вид.

Какую выбрать антенну — примеры

Расстояние до вышки — основной фактор при выборе:

• расстояние до вышки — чем дальше от приемника тем хуже качество;
• здания на пути сигнала мешают передать качество.
• расстояние антенны и тв приемника — важный фактор качества приема;
• мощность — большое значение позволяет использовать на длительном расстоянии от вышки.

Расстояние до вышки 5-15 км

Для близкого расстояния подойдет комнатный вариант. Особенностью модели является возможность установки без усилителя. Оптимальным будет расстояние не более 15 км от ретранслятора.

Комнатная антенна — особенности применения

Главный фактор хорошего сигнала — удачное расположение. В квартире, как правило единственными местами расположения антенны являются подоконник и телевизор. Короткий шнур или кабель подключения являются частыми проблемами, когда устройство ставится не по направлению вышки. Выходом из такой ситуации служит покупка удлинителя или дополнительного сетевого кабеля.

Расстояние от телевышки примерно 25-30 или более км

Ключевую роль играет мощность приемного передатчика. Для домов, расположенных за пределами 25 км от вышки достаточно небольшой антенны в 60 см и мощностью до 1 кВт. Установка по направлению к вышке поможет в качественном приеме.

Коэффициент усиления

Коэффициент усиления – чрезвычайно полезный и важный параметр для оценки характеристик улавливающей конструкции. Это не коэффициент усиления усилителя, а собственное усиление антенны при точной направленности на передатчик.

Для усиления комнатной модели приёмника, его можно дооснастить устройством для  повышения его производительности. Многие модели, которые предлагает радиорынок, – с уже установленным усилителем, но также его можно приобрести отдельно, для той комнатной антенны, которая у вас уже есть.

Установка слишком мощного усилителя парадоксальным образом ухудшает приём. Усиление коснётся не только полезного сигнала, но и любых помех в зоне приёма. Оптимальным  решением можно считать покупку усилителя, имеющего регулятор напряжения на источнике питания. Так вы сможете самостоятельно контролировать и деликатно корректировать уровень усиления сигнала.

Все же, общепринятая практика подсказывает, что для DVB-T2 использование усилителей в сочетании с комнатными приёмниками волн лучше избегать. Аналогично выбору антенны, все  зависит от мощности и расстояния до передатчика. Для вышки, расположенной на расстоянии до 30 км и более, особенно в случае невысокой мощности их выходного сигнала, усиление, скорее всего, потребуется. Часто несовершенство условий на местности не способствует  хорошему приёму (плотная застройка, лесополоса) и тогда выходом  может стать приём отражённого сигнала.В этом случае усилитель действительно может спасти ситуацию, увеличивая шансы  успешного приёма.

Самая мощная антенна для DVB-T2

Ну что же, если вы внимательно читали предыдущие описания, то вам должно быть понятно почему эти антенны самые мощные из представленных в этом обзоре.

Самые мощные представители антенн могут выглядеть так

Так например антенна GoldMaster-GM500 -Пасивная антенна, без усилителя. Но коэффициент её собственного усиления, только за счёт конструкции целых 22 дБ. Такое усиление дают антенны среднего звена и то за счёт усилителя. А здесь в чистом виде!

Следующие антенны из этой «красной зоны»- так же эффективны, плюс ещё и активные. Их усилители питаются от 5 Вольт. Т.Е заточены под цифровые приставки. Или же, если приставкой вы не пользуетесь, так как прикупили телик с DVB-T2  то понадобится либо отдельный блок питания для антенн, на 5 вольт или инжектор  для питания от USB.

Это тот класс антенн, которые нужно брать если вы живёте на удалении от передающей вышки от 50 км и дальше и имеете очень сложную зону для приёма ТВ сигнала.

Использование усилителя

Усилители тв сигнала

Зачем вообще усилитель? Он компенсирует потери сигнала на кабеле. На самом деле его необходимость условна. Только антенна принимает сигнал, и только от неё зависит качество сигнала. Но пока сигнал дойдет по длинному кабелю к тюнеру, он значительно ослабнет. Если уличная антенна для дачи установлена на значительном расстоянии от телевизора, например, в 30-40 метрах и более, в этом случае усилитель выручает.

Если у вас на даче сигнал от трансляционной вышки достаточно сильный, то его потери в кабеле несущественны

Но если он относительно слабый, важно сохранить весь сигнал, принятый антенной. Поэтому он усиливается с помощью антенного усилителя, а затем, усиленный, он идет по кабелю к тюнеру

Возможные проблемы и их решение

При использовании цифровой приставки или тюнера в сочетании с комнатной антенной возможны следующие трудности:

• Приема нет вообще.Как правило, это означает, что антенна находится в «мертвой зоне». Нужно поэкспериментировать с ней, перемещая ее по комнате. Если такой точки, где сигнал ловится, обнаружить не удалось, следует подумать о другом способе приема (спутниковое ТВ, цифровое вещание через интернет и т. д.).
• Принимается лишь половина каналов (10 из 20). Это значит, что удалось поймать только один мультиплекс. Здесь нужно узнать частоту вещания ретранслятора (например, с помощью онлайн-сервиса РТРС) и провести ручную настройку второго пакета каналов.
• Сигнал принимается с помехами. Картинка замирает, телевизор начинает показывать с квадратными пятнами на экране, звук пропадает. Это означает, что помимо телесигнала антенна начала принимать посторонний шум (например, от роутера Wi-Fi). Следует попытаться изменить ее местоположение и ориентацию, чтобы отстроиться от шума.

Предыдущая
АнтеннаДелаем простую цифровую DVB-T2 антенну из ТВ-кабеля
Следующая
АнтеннаВыбираем комнатную антенну для цифрового ТВ — 8 лучших моделей

Подключение

Чтобы подключить комнатную антенну к телевизору, необходим коаксиальный кабель с RF-штекером.

Соединение кабеля со штекером

Выбирая кабель, надо иметь в виду следующие факторы:

1. Чем он короче, тем лучше. Даже самый качественный коаксиальный провод имеет ненулевое сопротивление, которое растет с каждым метром. Если же кабель слишком длинный, его внутреннее сопротивление может оказаться настолько значимым, что сигнал, позволяющий четко показывать телепрограммы, просто не будет принят.

2. Практически все марки кабеля имеют волновое сопротивление 75 Ом. Однако есть ряд дополнительных параметров, касающихся качества сигнала. Например, кабель RG-59 относительно дешев, но у него слишком высокое затухание сигнала.

3. Кабель должен быть гибким. Тот же RG-59 достаточно качественен для передачи сигналов, но из-за тонкости центральной жилы он легко ломается и не годится для использования там, где проводник должен следовать прямоугольным сопряжениям.
4. Даже одинаковые марки кабеля различаются в зависимости от страны-производителя. Если есть выбор, брать следует итальянский кабель: он лучше соответствует заявленным техническим характеристикам.
5. Диапазон, в котором вещает цифровое ТВ, хорошо закрывают кабели марок SAT 50, SAT 703, RG 6, DG 113, РК 75. Если длина кабеля менее 10 м, затухание телесигнала мало на что влияет.

Кабель подключается:

• к цифровому ТВ-приемнику, работающему со стандартом DVB-T2;
• к ресиверу (приставке, тюнеру), способному превращать цифровой сигнал в аудио- и видеоряд.

Подключение производится в антенный вход телевизора или приставки с помощью штекера соответствующей формы.

В тех случаях, когда телевизор слишком старый, а приставка имеет высокочастотный модулятор, возможно ее подключение к телевизору через антенный вход. В этом случае тоже потребуется коаксиальный кабель.

https://youtube.com/watch?v=QHEgt99mTkY

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

Если же вкратце, то она делается так:

1. Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
2. На одном его конце снимается изоляция с центральной жилы и экрана.
3. Через 22 см обнажается центральная жила.
4. Еще через 22 см снимается изоляция с экрана.
5. В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
6. На другой конец кабеля надевается штекер.

Преимущества:

Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.

Недостатки:

Годится в качестве комнатной в условиях мощного сигнала, но не более. Подключать усилитель к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

• D1-D3 — пассивные элементы;
• V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
• R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова

Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

По принимаемым сигналам

Эфирные антенны для дачи отличаются и способом приема сигнала. Так, существуют такие типы приемных устройств:

1. Аналоговые.
2. Цифровые.
3. Комбинированные.

Аналоговая

В ближайшие годы передача телевизионного сигнала по аналоговым стандартам прекратится, но пока они работают. Поэтому многие владельцы старых телевизоров продолжают использовать этот сигнал, не желая тратиться на приобретение приставок или хотят обойтись без «тарелки».

Работа такой антенны построена на метровом диапазоне (МВ). Наружные модели обладают крупными габаритами, а комнатные имеют характерные «усики».

Цифровая

Лучшей антенной для телевизора может стать цифровая модель, которая функционирует в дециметровом диапазоне – антенна ДМВ. Этот тип предназначается для тех населенных пунктов, которые охватываются зоной вещания цифрового телевидения.

В отличие от аналоговых моделей, цифровые устройства намного меньше в размерах, а их стоимость ниже.

Комбинированная

Всеволновая телевизионная антенна относится к комбинированному классу и совмещает функции 2 предыдущих типов. Прибор способен работать в диапазоне МВ/ДМВ и является универсальным решением.

Простая уличная Selenga 131F для несложных условий

Складная алюминиевая антенна пассивного типа длиной 1,2 м. Пользователи отмечают, что она обеспечивает качественный приём большинства каналов при значительной удалённости от телевышки, а при использовании дополнительного усилителя принимает все цифровые каналы на расстоянии 60 км в низине.

Производитель заявляет это оборудование для сложных условий приёма сигнала, но без дополнительного усилителя лучше использовать её там, где нет серьёзных помех на местности. Selenga 131F популярна у покупателей из-за простоты сборки, функциональности и надёжности. Из недостатков отмечают алюминиевый корпус, который может быть неустойчив к внешним погодным воздействиям: сильный ветер, налипание снега.

Плюсы и минусы

качественный уровень сигнала;
работа в широком диапазоне;
простота подключения;
отсутствие необходимости в дополнительном питании;
возможность подключения к ТВ-приставке.

отсутствие усилителя сигнала;
необходимость размещения на высоте не менее 3-4 м, что затрудняет её эксплуатацию в городских квартирах;
хрупкая конструкция, чувствительная к налипанию снега и ветру.

Мощная антенна для цифрового телевидения

Эти антенны хороши для больших расстояний и ещё более сложных условий, например если ваш дом в сильной низине находится.

На каких дальних расстояниях можно их применять? Например мне приходилось ставить Эфир 18AF (кстати не самая сильная в этой тройке) на доме находящемся в 45 километрах от телевышки. Дом стоял при этом в низине, а антенну закрепил на коньке крыши дома, там торчал какой то штырь, на него и закрепил антенну. Всё отлично принимает!

Наружные антенны для больших расстояний от телевышки

Эфир 18  — Антенна стальная, окрашенная порошковой краской, имеются варианты с усилителем и без него. Буква А в названии указывает, что антенна активная, с усилителем. Если в названии только  F то это антенна без усилителя. Так же маркируются и антенны  Меридиан -12 AF/F

Меридиан-12 и Triton — Выполнены из алюминия и ещё более мощные чем Эфир-18. Причина не только в материале, но и в конструкции. Так например антенна «Меридиан» в длину около 1,5 метра. А «Тритон» имеет короткие стрелы, но их аж три штуки. Это в сумме как одна длинная.

Активные антенны из этой тройки имеют  усилители питающиеся от 5 Вольт. Что удобно для использования с приставками DVB-T2.  Антенна «Тритон» также имеет инжектор для питания через USB, что указано в маркировке. Коэффициент усиления этих антенн достигает 35 дБ. за счёт усилителя. Но благодаря их конструкции, усилителю есть, что усиливать  )))

Т.Е. сама антенна вытягивает из эфира сигнал уровнем примерно 10-12 дБ  ( это называется — собственный коэффициент усиления антенны) А уже усилитель разгоняет его до уровня 35 дБ.

Активная или пассивная

Все волновые приёмники можно разделить на несколько групп: по типу конструкции, способа и места монтажа, других параметров. Комнатная антенна для цифрового телевидения – это всегда  дилемма выбора: должна ли она быть активной или пассивной? Пассивная комнатная антенна – это та, у которой нет встроенного усилителя сигнала. По мнению большинства,  именно такое  приспособление нужно выбирать в дом. Такой подход базируется на суждении, что протяжённость кабеля до телевизора невелика, всего несколько метров, поэтому устройство не нуждается в усилителе, т.к. сигнал на этом участке не искажён. Активная комнатная антенна, то есть со встроенным усилителем, выручает, когда она сама заведомо маломощная, а её монтаж предполагается на значительном расстоянии до цифрового декодера. Кабель неизбежно будет подвержен потерям сигнала.

У телевизионных антенн с усилителем есть свои сторонники, но стоит признать: сигнал принимает сам улавливатель, а не его усилитель. То, как он справляется с этой задачей, во  многом зависит от его конструкции, иначе производители не бились бы над лучшими  моделями пассивного типа, а просто оснащали бы их усилителями, возложив на них всю работу, связанную с приёмом.

Усилители комнатных телевизионных антенн компенсируют потери, возникающие на пути к телеприёмнику – ресиверу или телевизору. Каждый коаксиальный кабель имеет, так  называемый, коэффициент затухания, т. е. с увеличением длины кабеля уровень принятого сигнала падает. Если эта дистанция составляет всего несколько метров, а сигнал заведомо силён, то пассивные комнатные антенны вполне подойдут для просмотра цифрового телевидения.

Ситуация противоположная: имеется большой дом в населённом пункте с неплохим цифровым сигналом, один комнатный приёмник радиоволн, разветвители кабеля на несколько помещений, розетки и длина проводов, превышающая, например, 40 метров. Каждый элемент – разветвитель, розетка, а тем более длинный кабель вызывают снижение сигнала. Вот здесь  разумно применить активный улавливатель телесигнала.

Выбирая между активными и пассивными конструкциями, руководствуйтесь здравым смыслом: не покупайте дорогой приёмник сигнала с мощным усилителем, если вы живете в пяти километрах от телевышки. Уровень сигнала активного устройства может оказаться столь  сильным, что «перегрузит» тюнер либо он выдаст сильные шумы и помехи. Что касается  усилителя – это устройство, которое потребляет электричество. Его расход небольшой, но он есть. Активная модель работает только при подключённом в сеть усилителе. Принимающее волны  устройство с выключенным усилителем не становится пассивным, оно вообще не может ловить сигнал.

Принцип работы, устройство антенны

Телеканалы вещают при помощи цифровых радиопередатчиков, преобразующих электрические колебания в волны. Для удлинения используются ретрансляторы, удлиняющие сигнал, увеличивая радиус распространения без потери качества изображения. Технология позволяет передавать сигнал на значительные расстояния, покрывая территорию страны.

 Чтобы потребитель смог получить изображение на телевизор, необходимо поймать электромагнитную волну, преобразовать её в колебания. Именно такая задача возложена на антенну, металлические элементы которой воспринимают магнитные поля.

 Конструкция антенны ловит сигнал, через кабель передает его на тюнер, которые декодирует колебания, превращая в звук и картинку. Использование устройства помогает насладиться программами за городом, независимо от степени удалённости от благ цивилизации.

  По форме выделяют:

• горизонтальные;
• вертикальные;
• в виде бабочки;
• круглые.

Каждая дачная антенна состоит из:

• центральной планки;
• крепёжного хомута;
• конструктивных элементов, повышающих чувствительность системы;
• экрана;
• усилителя;
• конвертора;
• вибратора.

Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

Изготавливать антенну будем на примере так называемой “восьмерки”, ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Изготовление антенны

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный. Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо. Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.

Получилась вот такая конструкция и ее как видите можно установить где угодно, карниз, штора, оконную раму и т.д.

P.s. Для того, что бы узнать на какой частоте передает ближайшая до вас телевизионная вышка и в какую сторону направить изготовленную вами антенну достаточно зайти на оф. сайт Российских телевизионных радиовещательных сетей и следовать по инструкции, там все просто.

Посте того как узнаете частоту передатчика воспользуйтесь онлайн калькулятором ( найти в интернете не проблема ) для расчета длины сторон квадрата, там тоже все просто, вставляете полученные данные, получаете результат.

zen.yandex.ru

Похожие записи:

Разновидности пластиковых окон по виду профиля и стеклопакета Трафареты для декора стен: 3 способа декорирования Ремонт редукторов болгарок своими руками Как установить насос для повышения давления воды в квартире: распишем главное Обои желтого цвета для стен Сам заменил сливное устройство в унитазе
