Устройство стропильной системы четырехскатной крыши

Как называются другие виды, чертежи

Существует три вида 4 скатных кровель:

• Шатровые.
• Вальмовые.
• Полувальмовые.

На чертежах можно ознакомиться с их конструкцией:

Шатровые

Шатровая конструкция – это наиболее простая стропильная система, состоящая из 4-х вальм в виде равнобедренных треугольников, сторонами которых являются накосные стропила, основанием мауэрлат. Вершины сходятся в одной точке.

Внутреннее пространство вальм заполнено вертикальными к основанию несущими стропильными балками– нарожниками.

Шатровые крыши возводят на беседках, приусадебных постройках, башнях и прочих квадратных в плане строений (как сделать шатровую крышу своими руками?).

Вальмовые

Вальмовые крыши привлекают своей эстетикой, надёжностью и возможностью разместить под ней жилые помещения. Стропильная система, сложенная из деревянных длинномерных элементов, представляет собой экологически чистую конструкцию большой несущей способности.

Вальмовая кровля – это объёмная геометрическая фигура, состоящая из 4-х попарно сложенных наклонных плоскостей. Две из них – вальмы в виде равнобедренных треугольников, как в шатровых крышах, опирающиеся своими вершинами на концы конькового прогона (как устроена стропильной системы вальмовой крыши?).

Два других ската имеют вид равнобедренных трапеций. Они ограничены по бокам накосными стропилами, вверху коньковым прогоном, а внизу мауэрлатом. Пространство между коньком и мауэрлатом заполнено рядовыми стропилами и нарожниками.

О том, как правильно провести расчет вальмовой крыши, читайте тут, а из этой статьи вы узнаете о подготовке к строительству и этапах монтажа такой кровли своими руками.

Полувальмовые

Зачастую на пристройках к основному зданию возводят полувальмовую кровлю. Кровля представляет собой одну вальму с двумя боковыми трапециевидными скатами. Противоположной стороной вальмы крыша примыкает к стене соседнего здания.

К полувальмовым относят датские и голландские типы кровель. Крыши «голландки» получили распространение в Европе из Голландии. В настоящее время такие конструкции всё больше появляются на территории России. Усеченные основания вальм позволяют встроить окна мансарды в стену фронтона.

Датские крыши представляют собой сложную стропильную систему. Здесь можно встретить различные комбинации сочленения вальм и боковых скатов, появление в строении кровли ендов. Тут, как и в «голландке», встраивают вертикальные окна.

Монтаж каркаса

Четырёхскатная крыша возводится достаточно просто при условии наличия необходимого инструмента и пары физически сильных помощников. Работы выполняют в следующем порядке:

• На поверхность внешних опорных стен через слой гидроизоляции монтируют мауэрлат, на внутреннюю – лежень. Устанавливают вертикальные стойки с шагом 1-1,2 м. Сверху на стойки укладывают коньковый прогон.

• Монтируют рядовые стропильные ноги. Для этого изготавливают образец – на нем отмечают необходимый выпил под мауэрлат и коньковый прогон. Остальные ноги изготавливают по этой выкройке. К коньковому брусу их крепят металлическим уголком. Шаг между стропилами – 60 или 120 см, в зависимости от ширины утеплителя.

• Устанавливают диагональные стропила. Верхнюю часть врезают в конек так, чтобы они стали его продолжением. А нижнюю закрепляют на углы мауэрлата. Прикрепляют нарожники. Их длину подравнивают по натянутой между крайними полуногами нитке.

• Если необходима установка подкосов и шпренгельных ферм, выполняют ее. Без дополнительных элементов не обойтись, сели длина стропил превышает 6 метров. Монтируют ветровые и карнизные доски, крепления под водосточные желоба.
• Производят гидроизоляцию крыши, с помощью строительного степлера закрепляя полосы пленки с нахлестом 10-15 см. Вдоль стропильных ног гидроизоляционный слой фиксируют рейками контр-обрешетки.
• Настилают сплошную или решетчатую обрешетку. Для сплошной используют листы влагостойкой фанеры, для решетчатой – необрезную доску.

• Укладывают кровельный материал согласно проекту. Использовать можно лишь крепеж, поставляемый в комплекте к кровле, обычно оцинкованные саморезы или гвозди, оснащенный резиновой шляпкой. При закручивании или забивании такого крепежного элемента, шляпка расплачивается и гидр изолирует получившееся отверстие.

• Завершают оборудование водосточной системы четырехскатной крыши, устанавливая водоприемную воронку, водосточную трубу и желоб.
• Если мансардное пространство готовят в качестве жилого, его утепляют изнутри минеральной ватой или пенополистиролом, не забывая использовать пароизоляционную мембрану.

Изучив вопрос, как сделать четырехскатную кровлю дома своими руками, можно неплохо сэкономить на оплате труда наемной бригады и быть уверенным в качестве выполненных работ. Хоть конструкция и считается сложной, ее сборка вполне под силу человеку с начальными строительными навыками, теоретическими знанием и желанием самостоятельно построить дом!

Монтаж кровли своими руками

Строительство четырёхскатной крыши предполагает несколько этапов:

• расчеты и проектирование;
• подготовка стройматериалов;
• подготовка основания;
• возведение элементов стропильного каркаса и обрешетки;
• устройство кровельного пирога (паро-, тепло-, гидроизоляция);
• покрытие кровли.

Рекомендуем посмотреть и другие наши статьи о том, как правильно построить четырехскатную крышу своими руками, в том числе с мансардой.

Из видео узнаете о нюансах монтажа четырехскатной крыши:

https://youtube.com/watch?v=WsD1Ok03hYY

Правильный расчёт основных параметров

Первый параметр носит справочный характер. Его определяют исходя из табличных данных СНиП 2.01.07-85, используя нормативную снеговую и ветровую нагрузки с привязкой к местоположению строительства дома согласно карте СНиПа.

Определив минимальный угол наклона, на чертеже получают высоту шатра или конькового прогона. Можно воспользоваться Интернетом и подобрать по аналогичному проекту размеры профилей (сечений) пиломатериалов для изготовления элементов стропильной системы. Узнать больше о нюансах расчета скатной кровли можно в отдельном материале.

Возведение стропильной системы

Монтаж стропильного каркаса происходит в следующем порядке:

• опирают центральный ригель на мауэрлат противоположных стен, где будут опираться вальмы;
• на центральный прогон устанавливают стойки, верхние концы которых связывают коньковым прогоном;
• на торцы конька опирают диагональные (накосные) стропила, рамы будущих скатов кровли заполняют нарожниками и рядовыми стропилами;
• монтируют усилительные элементы: стойки, раскосы и шпренгели.

Конструкция стропильной системы

Уклон кровли с 4-мя скатами зависит от региональных снеговых и ветровых нагрузок и воздействий. Для среднеконтинентального европейского климата уклон обычно выбирают от 30° до 50°.

Проекция точки схода на горизонтальную плоскость будет находиться в точке пересечения диагоналей беседки в плане (на отметке пола).

Основные стропильные ноги будут располагаться в зонах вертикальных опор-столбов.

Между собой в верхних частях столбики по периметру беседки будут связаны опорными балками, той же ширины и сечения, что и стропильные ноги. Для общей устойчивости сооружения можно использовать диагональную балку, которую затем используют для размещения на ней электрического освещения.

Во время монтажа стропильных ног в центре беседки устанавливают временную подпорку-стойку, которая удаляется после изготовления крыши.

Если есть возможность использования грузоподъемного устройства, например, подъемного крана на колесном ходу, а также свободного места, всю конструкцию или отдельные ее части можно собрать на земле, а затем установить по месту, жестко соединив со столбиками.

Для расчета длин отдельных элементов используют две теоремы:

• Т. Пифагора (сумма квадратов катетов равна квадрату гипотенузы).
• Т. синусов (отношения длин сторон треугольника к синусам противолежащих углов равны между собой).

Длина основной стропильной ноги будет складываться из расстояния от точки схода до стойки вместе с длиной кобылки, выходящей под углом 45 градусов к сторонам периметра беседки.

Вылет стропильных ног рекомендуется делать на длину от 40 до 50 сантиметров за пределы горизонтальной проекции.

Онлайн калькулятор односкатной крыши

Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать  угол наклона ската, количество обрешетки и размер стропил.

Перед проведением расчетов настоятельно рекомендуется:

1. Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
2. Проверить надежность выбранного угла и шага стропил. В этом поможет программа «Стропила 1.0.1.».

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил(5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания B (см)

Длина основания L (см)

Высота подъема H (см)

Длина боковых свесов Sb (см)

Длина переднего и заднего свеса Sp (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123
Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII
Высота до конька здания

5 мот 5 м до 10 мот 10 м
Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов:

Крыша:

Угол наклона крыши: градусов.

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.

Примерный вес кровельного материала: кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.

Длина стропил: см.

Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки: рядов.

Равномерное расстояние между досками обрешетки: см.

Количество досок обрешетки стандартной длиной 6 метров: шт.

Объем досок обрешетки: м3.

Примерный вес досок обрешетки: кг.

Конструкция шатровой крыши

В основе конструкции обязательно присутствует мауэрлат (мощный брус или бревно), сбитый в цельную раму по форме основания и уложенный поверх армопояса. Вся система стропил привязана к мауэрлату. Выглядит она как четыре наклонных бруса сечением 50 на 100 мм, скреплённых в центре крыши (размер бруса зависит от габаритов и веса будущей кровли). Если дом сложен из камня или кирпича, в качестве мауэрлата выступает верхняя обвязка стеновой панели, в деревянных постройках — верхний венец сруба. Мауэрлат обязательно гидроизолируют (например, рубероидом). Потом его закрепляют на внутренней верхней части подготовленных и выровненных стен.

Коньковый узел шатровой крыши соединяется в одной точке

Постройка четырёхскатной крыши требует использования большого количества деревянных элементов. Перед использованием их следует обработать противопожарным и антисептическим средством.

Для возведения строений с эркером шатровая крыша не подходит, так как форма коробки у неё квадратная. Поэтому обычно используется полувальмовый тип крыши.

Виды стропильных систем для шатровой крыши

По своей структуре стропильная система будущей шатровой крыши бывает или наслонной, или висячей. Висячая стропильная система отличается тем, что её балки опираются прямо на стены. Она чаще всего применяется при большом размере пролётов, когда другой опоры нет, а подпорки не предусмотрены. При таком варианте образуется горизонтальная распирающая сила, и чтобы её уменьшить, используют затяжки.

Наслонную систему не рекомендуется использовать при угле скатов свыше 40°

Процесс строительства и ремонта такой крыши сложен, поэтому обычно предпочтение отдаётся наслонной стропильной системе. Она более удобна с точки зрения монтажа и эксплуатации, а нагрузка на стены практически отсутствует. Для её установки подойдёт крыша, имеющая наклон не более 40 градусов. Для монтажа необходима несущая внутренняя стена или дополнительные опоры по центру крыши. Распоры на стены в этом случае не нужны, так как у крыши имеются опоры на пике и на стропильных ногах.

Благодаря дополнительным опорам наслонная стропильная система более удобна для монтажа и эксплуатации

Допустимый размер пролёта — около 4,5 м. Если он больше и одной центральной опорой ограничиться нельзя, то устанавливаются подкосы.

Подкосы — это опоры для стропильных ног

Элементы стропильной конструкции

В стропильную систему шатровой крыши входят следующие основные элементы:

• мауэрлат — опорный каркас для нижней части стропил;
• диагональные или накосные стропила, установленные по углам основного каркаса;
• нарожники — укорочённые стропила, прикрепляемые к накосным;
• стойки и подкосы — опоры для стропильных ног;
• лежни — укладываются на столбики из кирпича в качестве подпорок для подкосов и стоек;
• ригели для упора стропильных ног друг в друга возле пика;
• прогоны — параллельные мауэрлату балки (используются в зависимости от типа конструкции и имеющихся опор);
• шпренгели — дополнительные опоры для придания постройке жёсткости.

Стропильная система из металлического профиля

Стропила из металлических ферм обладают большой прочностью и выдерживают значительные нагрузки, что делает здание более долговечным. Металлические фермы можно эксплуатировать более 100 лет. Обычно их используют, если длина скатов превышает 10 метров. Собрать такую конструкцию проще, чем деревянный каркас, так как можно приобрести уже готовые для монтажа элементы. Минус металлических ферм только в том, что их сложнее утеплять. На них появляется конденсат, который оказывает разрушительное воздействие на кровельный пирог. Поэтому для жилых строений предпочтительнее дерево.Можно также комбинировать металлические и деревянные стропила. Но при этом деревянные части должны быть хорошо обработаны антисептическими средствами.

Металлические стропила чаще используются для промышленных зданий

Строительство беседки

Для постройки подойдёт простая беседка прямоугольной формы с размерами 3×4 м и высотой около 2.5 м. С габаритами длины и ширины определяются до начала строительства и точные размеры подбираются индивидуально, исходя из запланированных размеров на схеме.

Поскольку строение с односкатной крышей будет иметь разную высоту скатов, необходимо помнить о том, что минимальной будет высота 2.5 м, а максимальная на противоположной стороне крыши. Для основания выбирается ровная, подготовленная площадка. По периметру всей площадки вбиваются колышки для уровня, через которые натягивают леску или шнур. Это позволит избежать в дальнейшем неровностей и поможет четко отмерять все необходимые размеры .

В углах, подготовленной и размеченной площадки, ставят столбы, которые являются будущей опорой для всей конструкции. Для этого выкапывают ямки глубиной 0.5-0.8 м и ставят туда опорные столбы, фиксируя их вспомогательными средствами. Низ столбов, который будет находиться в земле, обрабатывают гудронной мастикой и оборачивают обычным рубероидом, что позволит защитить дерево от влаги и гниения. Далее столбы заливают заранее приготовленным цементным раствором.

Для экономии цементного раствора и лучшего схватывания, перед заливкой, рекомендуют добавить щебень или, разбитый на мелкие куски, камень ракушняк.

Выбор кровельного материала и угла наклона крыши беседки

Для дачной простой беседки односкатная крыша является наиболее простым решением для самостоятельного возведения. Вначале определяются с видом кровельного материала, от которого будет зависеть угол наклона скатов крыши. Материалы могут быть следующие :

• шифер;
• ондулин;
• металлочерепица;
• керамическая черепица;
• профнастил;
• рубероид;
• поликарбонат;
• гибкая черепица.

Этот список можно расширять и дальше. Здесь мы указали наиболее распространенные материалы. Выбор того или иного зависит от предпочтений и финансовых возможностей домовладельцев. После выбора материала определяют угол наклона крыши. На угол наклона влияет не только кровельный покров, но и месторасположение дачной беседки. Для ветреных районов стараются сделать угол скатов более пологим. Районы с малыми ветровыми нагрузками требуют большей крутизны скатов, чтобы снег мог скатываться с кровли.

Наклон скатов варьируется в пределах от 8 до 60°. Для каждого кровельного материала производители рекомендуют минимальный угол наклона. Например, для металлочерепицы минимальный угол составляет 12°. Однако специалисты, часто работающие с данным материалом, говорят, что наиболее оптимальный угол для металлочерепицы составляет 22°. Если использовать профнастил, то минимальный угол для него составит 8°. При укладке шифера минимальный угол составит 20-30°.

Если не учесть допустимые минимальные значения углов для того или иного материала, то крыша быстро придет в негодность из-за ветровых и снеговых нагрузок.

Разновидности

Существует несколько видов четырехскатных крыш для частных и двухэтажных домов. Следует учитывать характеристики каждого типа, чтобы сделать правильный выбор.

Шатровая

Такие кровли имеют две наклонные стороны, которые создают торцевые стены с треугольным расширением, называемым фронтоном. Их легко конструировать, им не страшны вода и снег. Они экономичны и хороши для вентиляции. Этот тип кровли подходят для любых погодных условий.

Вальмовая

Это тип кровли, где все стороны наклоняются вниз к стенам, обычно с довольно мягким уклоном. Называется она так, потому что состоит из вальмовых скатов. Получается дом без фронтонов или вертикальных сторон крыши. Крыша имеет форму пирамиды. Ее сложнее построить, но она удобна в быту (на такой крыше можно построить отличный чердак).

Полувальмовая

Каждая область такой кровли имеет свою традицию или предпочтение используемым материалам для создания. В климате, где количество осадков меньше, замерзание вряд ли произойдет, полувальмовые крыши чаще построены из кирпича или бетона. Это хорошее изобретение для сохранения тепла солнца. Полувальмовый тип кровли дешево и легко построить.

Многоскатные крыши

Разнообразие современных построек поражает. При этом для каждого типа строения сегодня проектируется отдельный вид крыши. Они считаются наиболее практичными и обладают эстетичным видом.

Крыша многоскатная имеет две и более наклонных поверхностей, отчего образуется чердак с системой крепления такой крыши. Стоит отметить, что чердачное помещение в этом случае можно выгодно использовать под полезную жилую площадь в жилище.

Конструкций многоскатных крыш достаточно много, их выбор зависит от желания и финансовых возможностей будущего ее хозяина. Наиболее распространенными являются крыши четырехскатные. Они всегда изящны, надежны и удобны в ремонте.

Конфигурации четырехскатных кровель

Геометрическое исполнение такой крыши объединяет 4 наклонных плоскости, основаниями которых служат несущие стены дома по периметру. Существует несколько конфигураций, которые определяют форму и взаимное расположение наклонных поверхностей.

Вальмовая крыша

Простая конструкция, внешне отчасти напоминает двускатную: параллельно длинным стенам формируют 2 плоскости, которые соединяются по центру коньковым перекрытием. Противоположные фронтоны заменяют наклонными треугольниками-вальмами. Конструкция применяется для крупных по площади зданий, две стороны которых значительно превосходят другие по длине.

Полувальмовая крыша

Отличается конфигурацией торцовых скатов. Основания треугольников поднимаются выше нижнего края конструкции. Оставшееся место заполняет фронтон. Углы при основании больших скатов вертикально срезаются. Это позволяет сделать под кровлей просторную мансарду и установить стеклопакет.

Шатровая крыша

Подходит для квадратных домов или зданий, у которых все стены приблизительно равны. Четыре ската представляют собой треугольники, соединенные вершинами в общей центральной точке. Горизонтальный конек у таких конструкций отсутствует.

На этих конфигурациях основано строительство всех четырехскатных крыш, в том числе комбинирование различных элементов в сложные конструкции.

Многие дачные беседки имеют форму правильного многоугольника, часто к ним возводят шатровую кровлю. Почему для небольшого сооружения используется четырехскатная крыша, объясняется практичностью и эстетической завершенностью такой конструкции. Строить кровлю с двумя наклонными поверхностями для дачной беседки непрактично: отсутствие закрытых фронтонов оставит часть сооружения незащищенной от осадков, например, во время косого дождя. Четырехскатная кровля в этом выигрывает.

Стропильная система

Служит основанием крыши, ее опорой. От крепости основания зависит долговечность кровли и ее очертания. Стропила принимают на себя основной вес, помогают равномерно распределить ее вес.

Поэтому к стропилам предъявляют высокие требования:

1. Жесткость – каждая деталь стропильной системы и все места соединений должны быть жесткими, не деформироваться ни при подвижках конструкции.
2. Вес – поскольку назначение стропил выдерживать вес, они должны соответствовать и не прогибаться, чтобы кровля не обвалилась внутрь. Чаще стропильную систему собирают из деревянных балок, но если планируется тяжелая крыша, то изготавливают из металла.
3. Качество материала – изготовить кровлю из второсортного или гнилого сырья невозможно.

На заметку!Дерево выбирают хорошо просушенное не ниже 3 класса качества с минимальным количеством сучков, трещин. Предпочтение отдают твердым лиственным породам.

Планируя сделать крышу для беседки своими руками, нужно представлять из каких частей состоят стропила:

• мауэрлат – это основание стропильной системы, ее несущая часть, по которой распределяется основная часть веса;
• стропильная нога – элемент, определяющий очертания будущей кровли, формирует угол наклона ската кровли;
• прогон – элемент, скрепляющий стропильные ноги, ребро жесткости стропильной системы;
• затяжка – соединяет в нижней части стропильные ноги, фиксирует их и не дает разъезжаться;
• стойки и подкосы – создают дополнительную опору для стропильных ног.

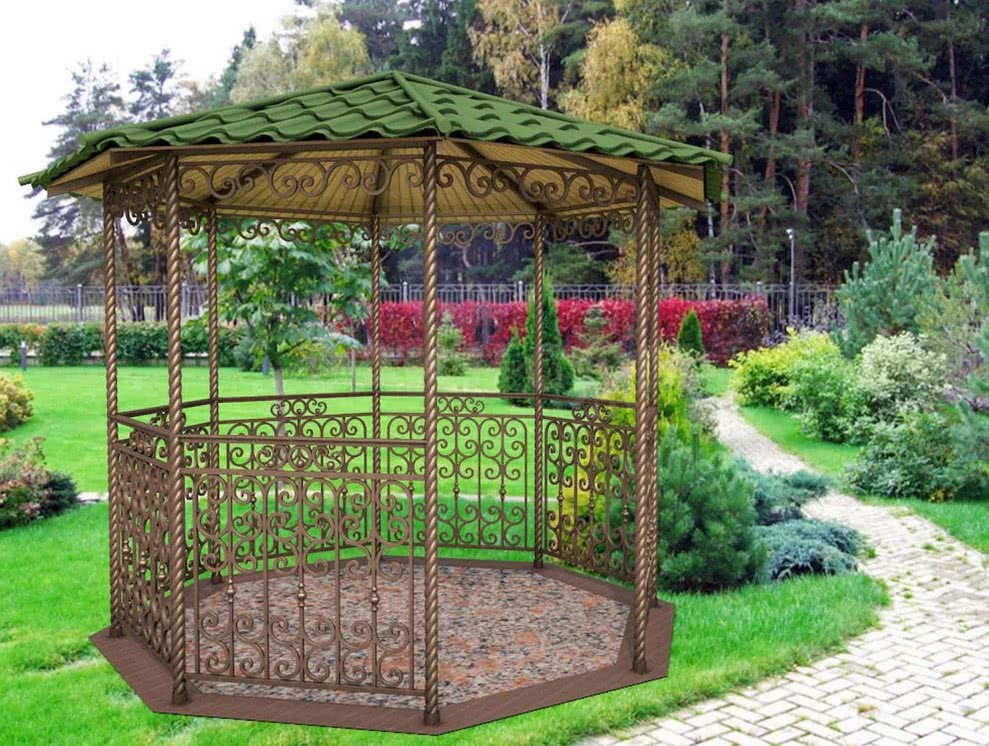

Кованые беседки: виды, достоинства и недостатки, как оформить, идеи с фото

Еще используют обрешетку – бруски или толстые доски, набитые перпендикулярно стропильным ногам, помогают равномерно распределить вес. Конек – место соединения скатов, если кровля двухскатной системы.

Подготовка к строительству

Подготовительные мероприятия перед началом строительства крыши осуществляют в следующем порядке:

• расчёт параметров и создание чертежа;
• подготовка материалов и инструментов.

Расчёт параметров и создание чертежа

Все расчёты отталкиваются от нескольких факторов – это материал стен, форма их периметра, конструкция перекрытия, средняя снеговая и ветровая нагрузка согласно СНиП 2.01.07-85.

Чертёж каркаса вальмовой крыши:

Исходя из оптимального угла наклона скатов кровли (таблицы СНиП) принимают максимальную высоту конькового прогона (вальмовой или полувальмовой кровли) или точки схождения накосных стропил (шатровая крыша). Варианты формирования стропильной системы могут отличаться наличием или отсутствием различных усиливающих элементов.

при перекрытии дома ж/б плитами дополнительные опоры могут устанавливать в любом месте

Устройство стропильной системы шатровой крыши:

Сделать точный расчёт и выполнить качественный чертёж 4-скатной кровли может далеко не каждый самостоятельный застройщик. В этом случае лучшим вариантом будет обратиться к специалистам.

Материалы и крепёж

Особое внимание нужно уделять подбору пиломатериалов и выбору крепежа. По этой же причине для разных видов конструктивных элементов 4-скатных крыш наиболее часто применяют доски и брус следующего сечения:. По этой же причине для разных видов конструктивных элементов 4-скатных крыш наиболее часто применяют доски и брус следующего сечения:

По этой же причине для разных видов конструктивных элементов 4-скатных крыш наиболее часто применяют доски и брус следующего сечения:

Для сборки деревянного опорного каркаса 4-скатной крыши применяется стандартный набор крепежа. Это шпильки, гвозди, шурупы, саморезы, скобы, скрепки и анкерные болты. Для узлов соединений применяют перфорированные металлические элементы такие, как уголки, пластины различной формы. Примерный ассортимент крепёжной фурнитуры представлен на нижнем рисунке.

Металлический крепёж:

Инструменты

Для изготовления из заготовок готовых конструктивных элементов и их монтажа понадобится организовать небольшую крытую мастерскую на стройучастке. Для этого можно использовать приусадебную лёгкую постройку с подключением к электросети.

• дисковая пила, бензопила;
• дрель-шуруповёрт;
• ножовка;
• набор стамесок;
• молоток и киянка;
• лазерный уровень, рулетка;
• разметочный шнур, маркеры, карандаши;
• угольник;
• строительный нож.

Чертеж стропильной системы конструкции

Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:

1. Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
2. Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
3. Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
4. Нарожники – короткие доски, опирающиеся на каркас вальм.
5. Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.

Вам будет интересно: Как выбрать подходящую форму крыши для своего дома: преимущества и недостатки видов кровли

Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.

Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:

1. Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
2. Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
3. Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
4. Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
5. Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
6. Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
7. Подкосы. Располагаются под наклоном к стропильным ногам.

Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.

Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.

Подразделы

• Вальмовая

• Шатровая

Список статей

Четырехскатная

133

Грамотный расчёт четырёхскатной крыши: подготовка, алгоритм действий, удобные сервисы

Четырехскатная

217

Сложный выбор между двухскатной и четырехскатной крышей: какая лучше и почему?

Четырехскатная

160

Устройство четырехскатной крыши: описание и чертежи

Четырехскатная

180

Особенности стропильной системы четырехскатной крыши

Четырехскатная

214

Как правильно построить четырехскатную крышу своими руками, чертежи и фото

Четырехскатная

211

Как построить четырехскатную крышу с мансардой: рекомендации, фото

Четырехскатная

176

Строительство четырехскатной крыши для беседки: характеристики конструкции и пошаговая инструкция

Вальмовая конструкция поверхности дома

Четырёхскатная крыша вальмовая может иметь остекление на вальме или без нее. Остекление треугольной формы располагается непосредственно под краями конька и обеспечивает удовлетворительную видимость на чердаке в дневных условиях. Кроме того, смонтированные форточки позволяют периодически проветривать чердак. Остекление чердака позволяет его оформить в виде мансарды.

Если выбирается голландская или датская полувальмовые крыши, то длина малой части вальмы должна быть 2,5−3 раза меньше остальной части наклонной поверхности.

С привязкой к торцовому относительно крыши распределению розы ветров целесообразно строить голландский вид полувальмы. Тогда окно монтируется в твердую стену, а вальмовый верхний скос крыши воспринимает торцовые ветровые нагрузки лучше, чем со встроенным окном по-датски.

Технология возведения шатровой кровли

Стропильная система шатровой четырехскатной крыши отличается от системы стропил вальмовой.

Основным отличительным признаком шатрового вида кровли является отсутствие конькового прогона, так как скаты соединяются по линии диагональных стропил, которые сходятся в одной точке. Чтобы повысить надежность конструкции, в центре устанавливают стойку, которая берет на себя некоторую часть веса.

В некоторых случаях установка стойки оказывается невозможной, поэтому применяются другие способы. Например, можно использовать систему висячих стропил. При этом появляется необходимость в дополнительных модулях (затяжках, стойках) для повышения надежности конструкции.

Главные стропила монтируются от верхней части системы до края стен. Параллельно им надо установить нарожники. Диагональные стропила лучше усилить с помощью применения бруса. Когда брус не используют, то нарожники следует врубить в диагональные стропила или подрезать под их плоскость.

Указанные способы – прекрасный вариант для возведения крыш частных домов небольших размеров, но они не могут использоваться для устройства тяжелых перекрытий, поскольку не обеспечивают достаточной прочности.

В случае выполнения перекрытий по монолитной технологии можно использовать лежень, который следует уложить на двойной слой гидроизоляции под стойки.

Похожие записи:

Фундамент тисэ своими руками Как отремонтировать ванную комнату в хрущевке Как сделать ленточный фундамент под каркасный дом своими руками: пошаговая инструкция +видео Пароизоляция потолка: как выбрать и правильно уложить пароизоляционную защиту Технология укладки технониколь Сварка полипропиленовых листов
