Бурение под сваи: технология строительных работ

Методы и техники

Сегодня на практике встречается два метода для выполнения бурения. Первый способ выполняется с обсадкой трубопроводов, которые потом поддаются заливке бетона. Плюсы такого варианта, прежде всего, проявляются в низкой стоимости. В строительных проектах встречается в возведении зданий дачного типа, который имеет маленький уровень нагрузки.

Для второго метода необходима помощь бура, которым создаются ямки для металлических каркасов. После их погружения нужно выполнить залитие раствором бетона. Такая конструкция может выдерживать достаточно большие нагрузки. Очень часто применяется лидерное сверление ям. Данное действие направленно на то, чтоб снизить шумовой порог дизельных молотов и уменьшить величину нагрузки.

Зависимость диаметра сваи от типа монтажа

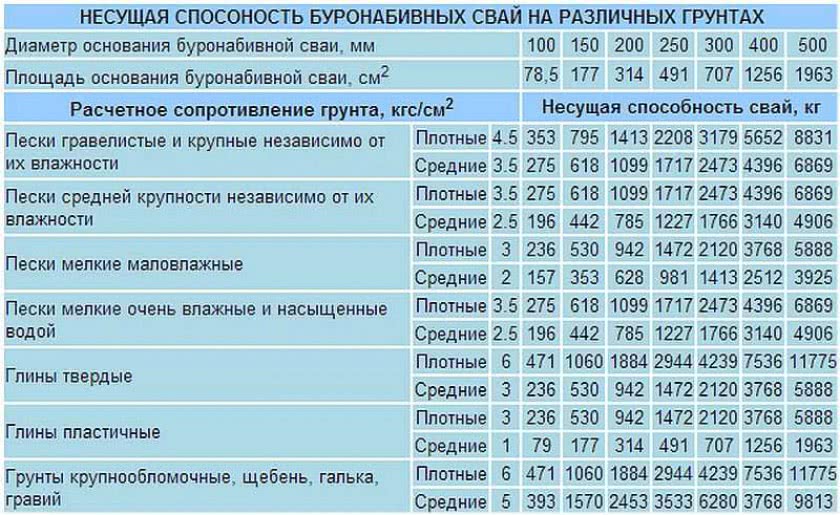

Площадь поперечного сечения буронабивной сваи соответствует площади скважного отверстия с поправкой на пластичность грунта. Форма замоноличиваемых свай близка к идеально цилиндрической, хотя и имеет незначительные уширения вследствие непроизвольного бокового продавливания бетонной смесью слабых мест грунта

Также в процессе заливки бетонной смеси путем увеличения подающего напора могут быть созданы умышленные уширения тела сваи для придания дополнительной прочности. Особенно актуальны такие действия для висячих свай.

Помимо всего прочего, средний диаметр буронабивной сваи определяется исходя не только из расчетных показателей, но и из возможностей оборудования, предназначенного для устройства того или иного типа свай. Примерные значения диаметров в зависимости от конструктивных особенностей установки:

Таблица диаметров в зависимости от конструктивных особенностей

Шаг диаметров определяется набором буров, используемых для устройства скважин того или иного типа. Конструктивные особенности каждой из разновидностей буровых установок не позволяют устраивать скважины большего или меньшего диаметра, чем те, что указаны в спецификациях на проведение работ. Ознакомиться с рабочими параметрами буровых установок можно у поставщика или арендодателя.

Монтаж свай с обсадными трубами

Технология бурения под сваи отверстий для железобетонных или бетонных опор с применением обсадных труб предусматривает производство работ в абсолютно любых условиях, в любых грунтах и на территориях любой сложности. Цикл проходки в метрах равен размеру по длине обсадной трубы. Бур проходит эту длину, производится выемка грунта, затем в скважину устанавливается труба, и снова цикл «бур-труба» и так далее до достижения проектной глубины.

В мягком грунте скважину формируют вдавливанием обсадной трубы. Для этого используют гидродомкраты с поступательно-вращательным механизмом. Одновременно вынимают грунт из ствола и удаляют его со строительной площадки. Обсадная труба защищает скважину от «плывунов», не допускает ее заиливания. Такие сваи надежно противостоят как вертикальным, так и горизонтальным нагрузкам. Если это предусмотрено проектами, то буронабивные сваи надежно увязываются в простые и сложные свайные конструкции, производится устройство так называемого «свайного поля».

Посмотрите видео, как делают шурфы под сваи своими руками.

https://youtube.com/watch?v=b6MZPwwT6J0%3F

Качественно забурить скважину под силу только специалистам. Сложности при бурении возникают при наличии на глубине больших прослоек грунтовых вод. В этом случае требуется выполнение мероприятий по организации водоотведения и устройству соответствующих гидротехнических сооружений.

Свайное строительство практически не имеет недостатков в техническом плане, кроме одного – свайный фундамент тяжело выполнить самостоятельно. Кстати, устройство такого фундамента значительно сокращает сметную стоимость и сроки строительства.

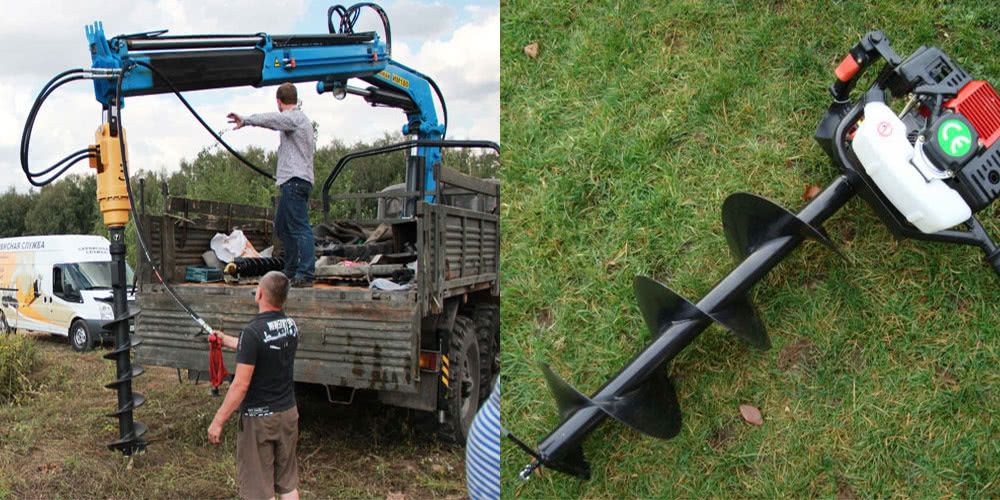

Бурение ямобуром

Выполнение работ, связанных с бурением скважин вручную, требует огромных физических усилий и не гарантирует достижения нужной глубины. Потому большинство строителей предпочитают осуществлять необходимые манипуляции с использованием ямобура. Применение данной установки имеет ряд преимуществ:

1. Значительное сокращение срока выполнения работ.
2. Выбор шнека любого диаметра для создания скважины нужного размера.
3. Бурение на установленную проектом глубину.
4. Работа на любых грунтах.

В ходе бурения создается скважинный колодец, в который устанавливается опалубка.

В ее роли выступает труба асбестовая или металлическая. После достижения нужной глубины в скважину опускают выбранную опалубку и приступают к ее армированию. Внутрь трубы опускают сваренные арматурные пруты, фиксируя их так, чтобы они не соприкасались со стенками опалубочной конструкции. Установив распорки в верхней части трубы, начинают заливать бетон.

При подъеме трубы раствор вытекает и образует своеобразную расширенную площадку, которая и станет основанием сваи. Это технология бурения ТИСЭ, для качественного выполнения которой требуется бур оснащенный:

1. Сегментарной штангой, имеющей телескопическую конструкцию, что делает возможным погружение бура на глубину до 3,5 м.
2. Режущей частью, наваренной на нижний сегмент штанги. Диаметр режущих лопастей бура ТИСЭ составляет от 200 до 300 мм.
3. Кожухом наполнителем, представляющим собой ленту, на которой собираются и подаются наверх камни.
4. Плугом, который необходим для формирования придонного утолщения скважины.
5. Горизонтальной планкой рукояткой.

В каком порядке выполняются работы по бурению скважин вручную можно узнать, посмотрев видео.

https://youtube.com/watch?v=iNg1c7SFbB0

https://youtube.com/watch?v=2vhne97jSxg

Отличительная черта такого фундамента – отсутствие цоколя и необходимость сооружения ростверка. Эта конструкция обеспечивает неподвижность свай, их тесную связь и является основой, на которую и будут опираться несущие стены, и куда будут укладываться лаги пола, но даже выполнение манипуляций по сборке ростверка нельзя назвать недостатком такого фундамента.

Бурение скважин под свайное основание дома, выполненное в строгом соответствии с требованиями технологического процесса, значительно сокращает время строительства здания и обеспечивает надежную опорную конструкцию для всей постройки.

Преимущества и достоинства

Данный фундамент дает увеличение несущей функции, что обеспечивается при помощи свайного опорного элемента

Преимущества свайного фундамента в отличие ленточного выражаются в следующих качествах:

• Данный фундамент дает увеличение несущей функции, что обеспечивается при помощи свайного опорного элемента;
• Минимальное потребление бетонного раствора;
• Придает прочности и надежности строительному объекту, которые не зависят от количества этажей;
• Способность монтажа в перпендикулярном и наклонном положении;
• Отсутствие вибрационных волн на поверхности;
• Достаточно низкая стоимость работ.

Большие машины

Большие буровые машины — спецоборудование для бурения, размещаемое на колесной либо гусеничной автотранспортной базе. В зависимости от направления, функционала и полезных качеств классифицируется на две категории:

• оснащение для CFA-бурения;
• оснащение для набивных свай, а также для лидерного бурения.

Бурение скважин большими машинами используется, как правило, в промышленных целях

Они выполняются сплошными (неразборными), а увеличение длины бура производится с помощью штанг Келли и телескопических удлинителей, использующихся как компонент, связывающий силовой привод конструкции и верхнюю часть колонны. Кроме того, имеются составные буровые колонны, состоящие из многих наращиваемых секций, соединенных при помощи шестигранного или резьбового компонента.

Наиболее популярной бурильной оснасткой этого типа считается спецоборудование СО-2, которое устанавливается на колесную либо гусеничную основу стреловых кранов, способных поднимать грузы больше двадцати пяти тонн. Установка имеет возможность бурить скважины до тридцати метров глубиной и диаметром до шестидесяти сантиметров. Также СО-2 оснащена откидными лезвиями, которые внизу скважины образуют расширение диаметром до ста шестидесяти сантиметров.

Колонны для CFA-бурения представлены устройствами со специальным каналом внутри. Это нужно для заливки бетонной смеси в сформированную скважину. Вверху колонны расположены патрубки, соединяющие шнек и насос, который нагнетает смесь по каналу. Внизу колонны канал подачи перекрыт уплотняющей заглушкой для предотвращения наполнения полости почвой во время создания скважины. После того как яма завершена, заглушка выдавливается силой давления смеси при подаче бетона внутрь канала.

Оснастка спецоборудованием СО-2 позволяет пробурить скважины глубиной до 30 метров в глубь

Бурильная автомашина БМ-811 способна результативно работать с грунтом вплоть до IV группы плотности включительно. Чтобы пробурить отверстие глубиной 8 метров в замерзшем грунте, машине потребуется примерно 7 минут.

Применение БМ-811 при проведении работ по устройству фундамента существенно ускоряет сроки и снижает стоимость проекта, так как все без исключения технологические процедуры выполняются одной машиной.

Эта конструкция создана на основе колесного автошасси УРАЛ 4320 (целостный привод 6х6), благодаря которому она имеет возможность перемещаться и работать на территории с тяжелыми дорожными условиями. Кроме бурильного оснащения, комплекс имеет специальное оборудование, позволяющее забивать сваи.

Это интересно: бур для земли своими руками.
Бурильная автомашина БМ-811 способна работать с весьма плотными слоями грунта

Эта установка способна:

• бурить в глубину до 15 метров скважины диаметром от пятнадцати до пятидесяти сантиметров;
• бурить под углом наклона 80 градусов;
• забивать в проделанные полости железобетонные сваи длиной до двенадцати метров и весом до трех тонн.

Это трубчатая металлическая конструкция длиной от двух до шести метров, которая в ходе работы наращивается с помощью резьбового соединения. Её предназначение — предотвращение обвалов почвы со стен скважины и защита ямы от наполнения грунтовой водой. Извлечение конструкции выполняется с помощью буровой машины. Она вынимает обсадку из скважины, после чего ее отдельные части поочередно разбираются и складируются с помощью стрелового крана.

Специально для вас:

Как установить винтовые сваи для забора

Какие бывают виды фундаментов по конструкции

Бетонирование столбов для забора, заливка опор под ограждение

Как сделать столбчатый фундамент своими руками

Изготовление фундамента под забор своими руками

Названия типов бетона, его свойства и виды

Виды буроинъекционных свай

Классификация буроинъекционных свай выполняется исходя из технологии из монтажа, согласного которой выделяют:

• БИС без дополнительной обсадки скважины;
• БИС с обсадкой скважины;
• БИС с винтовой навивкой.

Буроинъекционные сваи без обсадки используются для создания фундаментов в нормальной почве, в которой содержится минимальное количество грунтовых вод. БИС без обсадки имеют ограничение в максимальном диаметре, который не может превышать 180 мм.

Тип подачи раствора при возведении БИС без обсадки выбирается исходя из их диаметра — это может быть как самотечная подача в уже пробуренную скважину, так и подача инъекционной трубой, которая наполняет скважину бетоном сразу по достижению буром ее забоя. БИС без обсадки обязательно укрепляются армокаркасом.

В почве с недостаточной несущей способностью (влагонасыщенных и склонных к сдвигам грунтах) практикуется укрепления скважин под БИС обсадными трубами. Такие трубы представляют собою металлическую гильзу, помещенную в пробуренную скважину, внутрь которой нагнетается бетонный раствор.

Рис. 1.4: Устройство буроинъекционной сваи с обсадной трубой Метод монтажа БИС с винтовой навивкой отличается от технологии возведения обычных БИС. Скважины для таких свай образуются посредством бурения грунта винтообразным наконечником закрепленным на инъекционной трубе. На стволе инъекционной трубы расположен армокаркас, он погружается в грунт одновременно с бурением скважины.

Важно! Обсадка скважин, хоть и увеличивает стоимость обустройства фундамента, является залогом его прочности и долговечности, пренебрегать ею в пользу экономии категорически нельзя. Так же смотрите. Так же смотрите

Так же смотрите

Выбор оптимальной длины свай

СВАИ ДЛЯ КОТТЕДЖЕЙ — ПОСТАВКА И ПОГРУЖЕНИЕ

Сваи сечения 30 на 30

Характерные особенности основания на сваях

Часто приходится выполнять строительство на глинистых или суглинистых, рыхлых с примесями перегноя и торфа почвах, а также насыщенных жидкостью грунтах. При таких характеристиках участка не рекомендуется выполнять капитальное строительство объектов. В этом случае идеальным вариантом будет изготовление свайного заливного основания, требующего бурения ям под фундамент.

Главная особенность такой конструкции — это необычный способ её изготовления. Прежде чем установить сваи, бурятся глубокие отверстия в почве, которые затем заливаются бетонным раствором. Глубина должна быть ниже слоя промерзания грунта и рассчитывается в соответствии с характеристикой местности и климата.

Специалисты советуют бурить до глинистого слоя. Предварительно нужно определить глубину его расположения и только после этого осуществлять процесс. Однако не рекомендуется слишком заглублять сваи.

Следовательно, перед тем как приступить к установке фундамента, нужно произвести подготовительный этап работ. В него входит такая процедура, как взятие пробы грунта на строительном участке для определения вида основания, которое будет оптимально подходить под этот объект.

Опытные строители, чтобы увеличить опорную поверхность сваи применяют очень простой метод. При заливании фундамента немного приподнимают опалубку, в которой помещён бетонный раствор, часть его выливается и благодаря этому получается более широкая поверхность.

Свайные фундаменты применяют в строительстве частных домов, гражданских, промышленных зданий и сооружений. Возведение таких конструкций по сравнению с другими видами не требует больших средств, поэтому считается экономически выгодным.

Технология процесса заключается в перенесении нагрузки с основания объекта на более твёрдый слой грунта, к которому проникают посредством бурения скважин с последующей заливкой бетона.

https://youtube.com/watch?v=mwm0nyGi9gk

Технология лидерного бурения

Для лидерного бурения применяется специальный буровой инструмент Максимально точное вертикальное положение бура является ключевым фактором влияющим на качество проведения работ. В ином случае погруженные в скважины сваи будут стоять под углом, что неприемлемо.

В ходе бурения производится отбор грунта с краев скважины. В ином случае поднятая почва будет высыпаться назад в скважину, что по итогу не позволит нормально установить сваи.

Этапы проведения работ:

• Подготовка строительной площадки для проведения буровых работ;
• Специалисты проводят разметку. Отмечают на территории под застройку точки, где будут установлены сваи;
• В заранее отмеченных местах устанавливается оборудование для бурения;
• Начинается проверка на вертикальность установленных буров;
• Происходит процесс бурения скважин;
• В готовой скважине помещаются железобетонные сваи, после чего начинается их забивание в грунт;
• После завершения монтажа проводится осмотр каждой установленной сваи. Специалисты уточняют ее соответствие плану. Если все сваи были установлены правильно, проходит их сдача представителю технического надзора.

Непосредственному выполнению лидерного бурения скважин предшествуют работы по подготовке строительной площадки. Первоначально участок очищается от всего строительного мусора, поверхностной растительности и камней.

Далее производится разбивка осей будущего свайного поля и разметка мест погружения свайных столбов, по которой будет производится бурение. К разметке свайных фундаментов допускаются специалисты, выполняющие геодезические работы.

В первую очередь выполняется разбивка базисных осей — крайних контуров свайного поля. Затем по периметру осей в соответствии с проектным шагом размечаются линии расположения свай. Точки пересечения внутри свайного поля указывают на места погружения свай и отмечаются вбитыми в землю колышками.

После разметки свайного поля реализуется технология лидерного бурения.

Этапы возведения свайного фундамента

Самостоятельное изготовление основания на опорах вполне возможно. Такой вариант значительно сократит финансовые затраты и выполняется без привлечения специалистов. К тому же конструкция является универсальной и может использоваться под разные объекты и на любых грунтах. Строительство свайного фундамента должно проходить строго по проекту и с соблюдением последовательности, иначе конструкция будет ненадёжной:

1. Произвести расчёты будущего фундамента.
2. Очистить площадку, чтобы ничто не мешало процессу бурения.
3. Составить схему и сделать разметку расположения свай. Например, для каркасного сооружения достаточно будет фундамента по периметру с расстоянием между опорами 1,2 метра.
4. Бурение скважины. Здесь нужно определиться с видом бурения.
5. Укладка гидроизоляции в колодец — пергамина или толи, благодаря которым бетонный раствор не уйдёт в землю.
6. Для бурения потребуется спецтехника или оборудование, соответствующее выбранной технологии.
7. Установить в скважину армированный каркас на расстоянии 10 см от дна и боковых стенок.
8. Выполнить заливку колодца бетоном. Через каждые 30 см слой несколько раз проткнуть штыком, чтобы выпустить воздух из раствора.
9. После того как бетон застынет, начать обустраивать ростверк.

Для повышения прочности и надёжности свайной конструкции следует изготовить обвязку ростверком. Ростверк чаще делается из железобетона. Ширина его определяется исходя из веса, который на ней будет. Поэтапное выполнение работ по сооружению фундамента на сваях поможет без особых усилий и очень быстро соорудить фундамент на сваях.

https://youtube.com/watch?v=OUh9NGcWCk4

https://youtube.com/watch?v=EdEmBOCVgFQ

Советы

Ручной бур неприемлем, если глубина внедрения сваи должна превысить 7 м. Упрощая работу при помощи бензинового или специального оборудования, нужно стремиться сократить общий срок работы до минимума. Даже незначительный дождь или начало таяния снега может обрушить только что подготовленную ценой больших усилий скважину.

Извлечь грунт и реанимировать участок не получится, можно лишь заново пробурить отверстие. Самый быстрый вариант (хотя и не всегда приемлемый) – это винтовые сваи, которые одновременно выполняют функции бура и опоры.

Винтовые сваи можно внедрять даже вручную, хотя для этой цели существуют и специализированные аппараты. Отсутствует необходимость выравнивать участок, общая продолжительность работы на 1/5 сокращается по сравнению с установкой бетонных подпорок. Бурение сплошными шнеками обеспечивает проход до 50 м вглубь, диаметр канала может быть от 10 до 80 см.

Когда требуется поставить буронабивные сваи с расширенной пяткой, востребованы шнековые буры с расширяющими ножами. Из параллельного стержню положения они при запуске шарнирного блока выдвигаются, и в момент кручения вырезают в почве цилиндр.

Режущие концы обсадных труб приспосабливаются к ситуации на стройплощадке. Через гравий, глину и песок они идут обычными наконечниками, наварка зубов не нужна. Крепкая глина требует нанесения на режущие фрагменты твердых сплавов. Только грейферное бурение можно посоветовать там, где каменистые слои чередуются со скальными и твердым песком.

Процесс бурения и бетонирования буронабивной сваи при помощи буровой установки BAUER BG24H показан в видео ниже.

Бурение фундаментных скважин под защитой обсадной трубы

Рис: Бурение под защитой обсадной трубы с применением штанги Келли

• Буровая машина разрабатывает скважину на глубину равную длине первой секции обсадной трубы;
• Колонна извлекается из полости, с помощью несущего механизма стыкуется с секцией обсадки и устанавливает ее в пробуренную полость;
• Производится установка второй секции трубы и ее сопряжение с уже смонтированной конструкцией;
• Бурится скважина на глубину погружения второй секции, после чего труба отсоединяется от фиксирующего механизма, колонна изымается, стыкуется со следующей частью и устанавливает ее на погруженную обсадку.

Важно: демонтаж обсадной трубы осуществляется за счет тягового усилия буровой установки — она извлекает обсадку из скважины, ее секции последовательно разбираются и складируются с помощью стрелового крана. Рис: Извлечение обсадной трубы из скважины

Типология буронабивных свайных фундаментов

Буронабивные свайные фундаменты — это одна из немногих конструкций, не поддающихся строгой классификации. Типовые размеры, представленные в различных сортаментах, сводах правил и государственных стандартах, являются лишь приблизительными рекомендациями. Тогда как серийно производимые изделия должны пройти ряд строгих проверок на соответствие стандартам качества, буронабивные сваи практически невозможно испытать, поскольку изготавливаются они в полевых условиях и закладываются прямо в грунт.

Конструкция буронабивных свай

Для типизации буронабивных свай используют деление по геометрическим признакам и технологическим особенностям производства и эксплуатации. СНиП 2.02.03-85 является актуализированной версий свода строительных норм и правил от 1983 года и предлагает классифицировать буронабивные сваи по способу изготовления следующим образом:

• Буронабивные сплошного сечения:
• с уширениями и без них;
• без крепления стенок;
• с укреплением боковых стенок скважин глиняным раствором или обсадными трубами (при дислокации свайной колонны ниже уровня грунтовых вод)
• Буронабивные с применением технологии непрерывного полого шнека; Береты – буровые, изготовляемые с помощью плоского грейфера или грунтовой фрезы;
• Буронабивные с камуфлетной пятой, устраиваемые с последующим образованием уширения с помощью взрыва (в том числе и электрохимического).

От способа изготовления свайных столбов зависит их окончательная стоимость и, главное, максимальные и минимальные размеры свайных колонн

Важно учитывать разновидность буронабивных свай до начала строительства, поскольку различные технологии производства предполагают разный набор специализированного оборудования, а также допустимые габариты скважин

Сваи ТИСЭ

Устроить свайный фундамент для дома можно и вручную, не привлекая спецтехнику. Достаточно популярной является технология ТИСЭ – подобие буронабивных свай с камуфлетной пятой. Бурение скважин под фундамент происходит вручную с помощью специального бура.

Посмотрите видео о том, как использовать ручной бур для шурфования грунта под опоры.

https://youtube.com/watch?v=ycPDLR66d7A

Сначала проходится ствол до глубины заложения (она должна быть ниже глубины промерзания). Потом при помощи откидной лопатки или плуга на дне выбирается полусферическая полость. Впоследствии ствол армируется, гидроизолируется и заливается бетоном.

Бур ТИСЭ позволяет вручную бурить скважины до 2 м, диаметр – 200 и 250 мм, полость может быть расширена от 500 до 600 мм.

Преимущества и достоинства

Данный фундамент дает увеличение несущей функции, что обеспечивается при помощи свайного опорного элемента

Преимущества свайного фундамента в отличие ленточного выражаются в следующих качествах:

• Данный фундамент дает увеличение несущей функции, что обеспечивается при помощи свайного опорного элемента;
• Минимальное потребление бетонного раствора;
• Придает прочности и надежности строительному объекту, которые не зависят от количества этажей;
• Способность монтажа в перпендикулярном и наклонном положении;
• Отсутствие вибрационных волн на поверхности;
• Достаточно низкая стоимость работ.

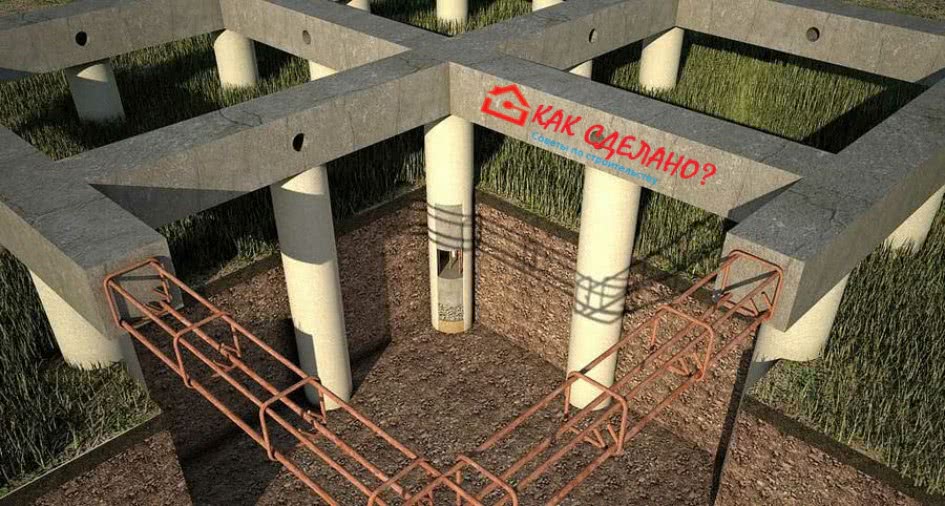

Что такое свайно-ростверковый фундамент

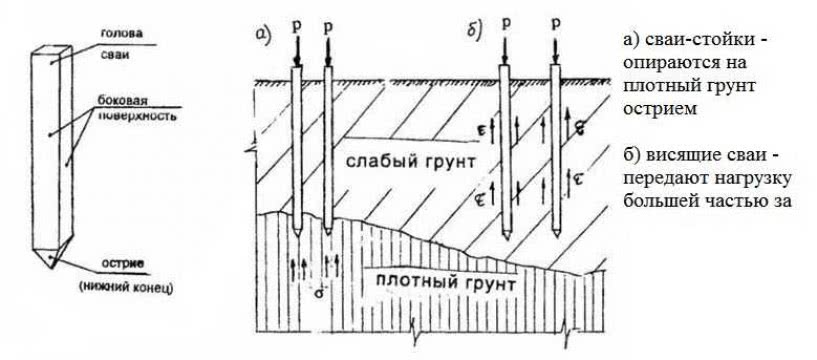

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Что такое свайный фундамент ростверкового типа

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

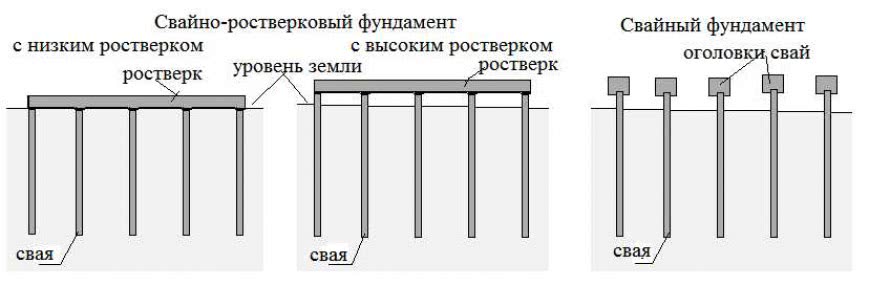

Различают свайные фундаменты с высоким и низки ростверком

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

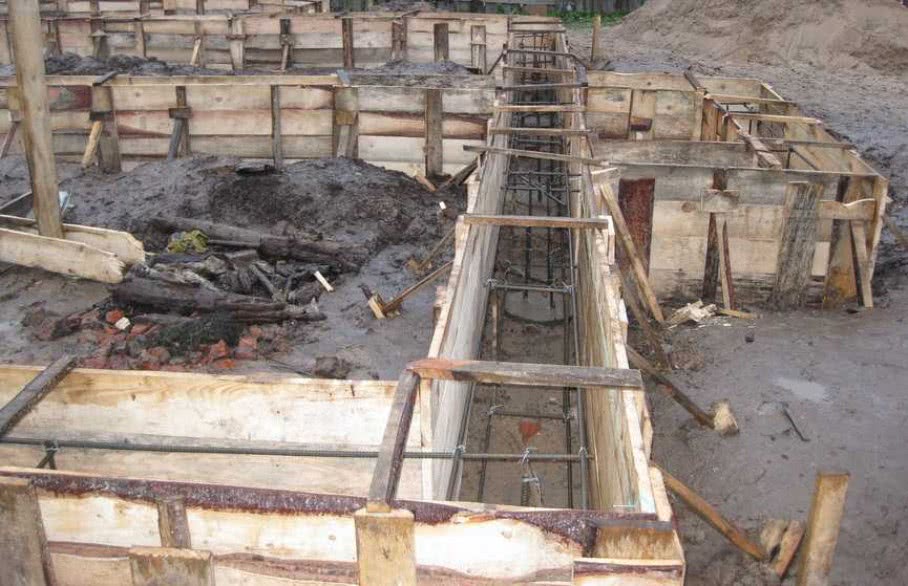

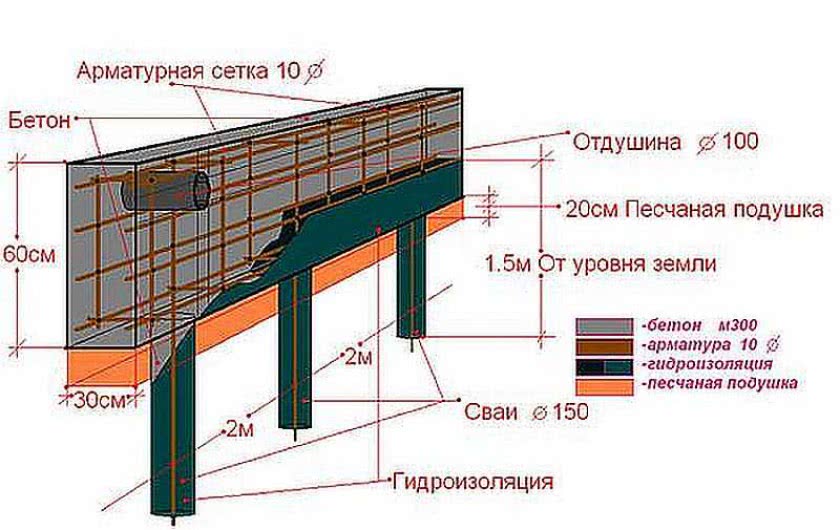

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Отличие свайных и свайно-ростверковых фундаментов

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

О монолитных ленточных фундаментах можно прочесть в этой статье.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

Бурение шурфов под сваи своими руками

Бурение скважин под сваи – достаточно востребованный вид работ в современном строительстве. Высокая надежность свайных фундаментов склонила на свою сторону большинство проектировщиков и застройщиков. Сваи стали применять даже там, где грунт допускает устройство ленточных и других фундаментов. Свайное строительство, как и любое другое, требует выполнения геологических изысканий, определения мест прохождения подземных коммуникаций и скрупулезных инженерных расчетов. По их результатам определяется тип используемых свай и способы монтажа: буронабивные, буроинъекционные, винтовые, забивные.

Положительные и отрицательные стороны лидерного бурения

Данный способ устройства свайных оснований применяется не только для свай заводского изготовления. Его успешно используют для создания литых столбов. Только для этого бурение ствола выполняется на полную глубину заложения и проектный диаметр. Работать можно с применением обсадной трубы или без нее.

Кроме того, лидерные скважины позволяют при забивке свай создать полноценную опору, которая способна воспринимать нагрузки по возможному максимуму. К достоинствам метода можно отнести наибольшую точность погружения столба.

Данный способ позволяет обустраивать не только фундаменты, но также делать прочные ограждения вокруг строительной площадки. Помимо этого, лидерное бурение в условиях плотной застройки не создает больших проблем жителям и не наносит вред существующим строениям.

Основными минусами данного метода являются:

• необходимость получения множества разрешений и согласований для проведения работ;
• привлечение дорогостоящей техники, что оказывает значительное влияние на увеличение сметных расходов;
• такие работы могут выполнить только специалисты.

Однако эти недостатки с лихвой перекрываются положительными моментами. А практически полное отсутствие земляных работ и возможность выполнять строительство на ограниченной территории, делают лидерное бурение еще более привлекательным.

Лидерное бурение позволяет вертикально монтировать сваи на участке с плотным составом грунта. Этот способ наиболее актуален зимой, поскольку облегчает процесс вбивания шпунта во время сооружения фундамента.

Особенности проведения работ

На этапе проектирования специалисты определяют способ установки фундамента, а также уточняют требования к исполнителям и технологическому процессу.

Лидерная скважина для сваи бурится только после выполнения всех подготовительных мероприятий. Для начала нужно определить сечение свай. Размер скважин при лидерном бурении обязан быть на 4−6 см меньше, в отличие от диаметра железобетонной конструкции.

Особенности бурения скважин под сваи

Технология бурения для решения конкретной конструктивной задачи выбирается на стадии проектирования. В зависимости от данных инженерно-геодезических и геологических изысканий выбирают определенный тип свай и технологию их погружения. В некоторых ситуациях выбор свайного типа основания рекомендован. К таким ситуациям относятся следующие:

Особенности бурения скважин под сваи

1. Наличие грунта на участке со слабым верхним слоем. Это может быть глина или суглинок в пластичной разновидности. Также песчано-глинистый грунт, часто избыточно наполненный водой.
2. При строительстве строения, которое не имеет жестких ограничений по типу фундамента. Особенно если конструкция легкая и не требует особо прочного основания.
3. Климатические условия участка застройки подразумевают периодическое затопление места.

Особенностями фундамента является возможность выхода на плотные горизонты, которые обладают достаточными несущими характеристиками. Сокращение затрат на строительство основания при выборе свайной технологии позволяет сэкономить на всем строительстве. Для возведения свайного основания нет сезонных ограничений и часто его строят в неблагоприятные периоды для других типов (зима, поздняя осень).

Расчет основных характеристик

Расчет буронабивных свай по основным характеристикам производится заранее

Расчет буронабивных свай по основным характеристикам производится заранее, для чего принимаются следующие факторы:

1. Несущая способность. Зависит от размера столба. Если это элемент в 300 мм, то она выдержит нагрузку в 1,7 тонны, конструкция диаметра в 450 мм выдержит уже от 4,3 тонны.
2. Оптимальное расстояние. Высчитывается исходя из общей массы строения и расчетной несущей способности, которую выдержит изготавливаемая буронабивная свая.
3. Материал изготовления. Выбор марки бетона – основной показатель прочности. Регламентом СНиП рекомендуется применять в производство буронабивных свай марки бетона от М200 и выше.

1. Несущая способность сваи определяется по данным, таблица которых приведена выше. Максимальный шаг свай составляет 2 метра, минимальный равен формуле диаметр скважины Х3.

Чтобы понять, как именно делать основания, смотрите чертеж, приведенный ниже. Следует помнить, что важным фактором является площадь поперечного сечения и форма свайного элемента. В частности, это может быть цилиндрическая конструкция с уширением пяты, а также могут быть созданы специальные уширения, способствующие приданию дополнительной прочности.

Расчет длины даст примерная таблица:

Похожие записи:

Плиты перекрытия (жби, жб, железобетонные): размеры, монтаж, технические характеристики, серия Устройство отмостки и дренажа фундамента Изготовление ферм из профильной трубы своими руками Диапазон размеров ламинатной доски Проекты гаражей с хозблоком: варианты и способы их реализации + фото Плесень в бане: как избавиться
