Печь-барбекю из кирпича своими руками: чертежи и порядовка

Чертежи и фото

К счастью, составлять проект и рисовать чертежи мангала самостоятельно не нужно. В интернете можно найти готовые проекты на любой вкус и кошелек (рисунок 2).

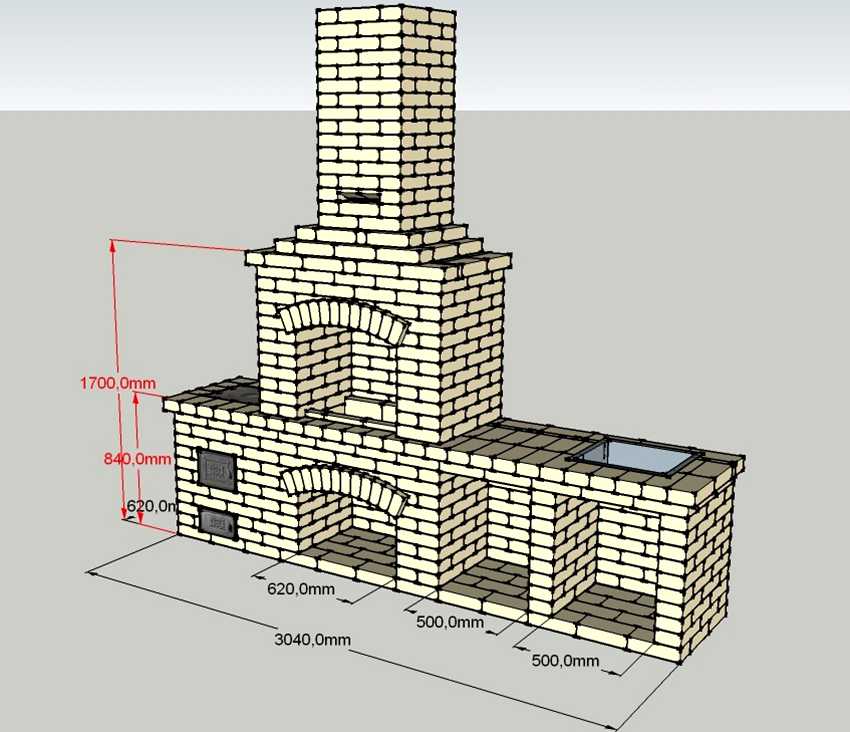

Рисунок 2. Для строительства можно использовать готовые чертежи

Просмотрев несколько фото, вы сможете выбрать подходящий вариант барбекю, а изучив чертежи, сразу приступайте к закупке материалов и непосредственному строительству.

Проектирование и выбор места

Выбирая проект зоны барбекю, особое внимание уделите месту под нее. Очень часто именно мангал является сердцем загородного дома или дачи, и к вопросу благоустройства данного элемента ландшафтного дизайна стоит отнестись серьезно (рисунок 3)

Мангалы из блоков

Популярная модель мангала из блоков и кирпича

Портативный гриль из блоков

Убрали два блока и вот уже не гриль, а мангал

Основная фишка этого проекта то, что вы всегда можете его разобрать, сложить в кузов машины перевезти туда, куда нужно. Поскольку в его конструкции нет строительного раствора, клея, гвоздей или чего-либо подобного, гриль из блоков можно легко перемещать с минимальными усилиями. Вы можете установить его в любом месте и забыть об этом, так как конструкция устойчива к погодным условиям и вообще не требует технического обслуживания. Как построить гриль, думаю, инструкция не нужна.

Если уж речь идет о блоках, посмотрите еще несколько вариантов. Вот такой разборный гриль барбекю из блоков с полочкой. Его можно собрать как конструктор, в любом месте  и после пикника так же разобрать и сложить в сарай до следующего мероприятия. Но желательно, чтобы у вас была постоянная площадка, выложенная плиткой или камнем, обычно вокруг гриля всегда людно, все хотят посмотреть, как жариться мясо, проверено практикой. Поэтому не плохо предусмотреть выложенную дорожку, можно из того же материала, что и площадка, тогда у вас есть шанс сохранить газон.

А вот еще одно барбекю из блоков в комплекте со скамеечкой из того же материала. Если на скамью поставить подушечки, да еще повесить пару фонариков, получится очень уютное местечко. И, главное, всю эту красоту вы можете сделать самостоятельно. Барбекю любят все, а если еще с фантазией все оформить, это приведет в восторг ваших домашних и гостей, а ведь по сути, и делать почти ничего не надо, просто часик потаскать блоки:)

Здесь пошагового показано, как сделать гриль барбекю из блоков. Это уже стационарная конструкция с отделкой и верхней рамкой. Впрочем, для таких конструкций нет необходимости в инструкциях, вы сами можете сложить любые комбинации. Источник фото www.woohome.com/diy-2/cool-diy-backyard-brick-barbecue-ideas

Гриль коптильня из блоков

Или вот такой гриль коптильня, на которой можно за раз приготовить ну очень много всего. Этот проект трудоемкий, но простой и можете все сделать всего за один день. Работа не требует высокой квалификации — это не похоже на то, что вы будете что-то мешать или вставлять арматурные опоры, но нужно быть точным при закладке фундамента.

Все материалы доступны, хотя листовой металл, вероятно, будет самым дорогим компонентом, поэтому не поленитесь походить по магазинам.

Главное, это составить план.

Во-первых, сядьте и решите, какого размера вам нужен гриль. Автор решил, что ему нужен барбекю 1,5 x 2,5 м, что, конечно, вызывает уважение. После этого вам нужно решить, на какой высоте будет находиться, так сказать, рабочая поверхность. В данном случае это 60 см.

Затем вам нужно подумать о том, где собираетесь разместить отверстия, чтобы закладывать уголь. Для такого большого гриля понадобятся отверстия с обоих концов. Это нужно для двух целей. Во-первых, тепло необходимо на каждом конце, чтобы равномерно его распределить по всей поверхности. Во-вторых, наличие двух отверстий на противоположных концах поможет с температурой, так как теперь вы можете контролировать поток воздуха.

По поводу материалов. Количество , естественно, будет зависеть от размеров. Кроме блоков и металлической решетки, вам понадобится металлическая крыша — гофрированная металлическая кровля используется для покрытия ямы во время приготовления. Такой материал можно купить в большинстве хозяйственных магазинов, но вы не будете готовить на оцинкованной поверхности, так как он выделяет токсины. Тем не менее, в качестве покрытия прекрасно работает без какой-либо опасности заражения.

Да, еще металлические уголки., они нужны для поддержки блока и в качестве опор для решетки.

Пошаговые фото изготовления:

Источник фото caughtsmokinbbq.blogspot.co.uk/2011/10/how-to-build-bbq-pit.html

Выбор планировки

По своей конструкции беседки бывают открытые, полуоткрытые и закрытые. Открытая беседка представляет собой навес на опорах. Она может быть ограждена перилами. У полуоткрытой беседки предусматривается хотя бы одна стена, у которой и можно разместить стационарную печь. Также полуоткрытая беседка иногда предусматривает остекление. Закрытые конструкции представляют собой домики, которые удобно использовать даже в холодные зимние дни.

Проекты строительства любого из типов беседок с печью должны учитывать множество составляющих:

  • открытая или закрытая беседка;
  • из каких материалов планируется ее строить;
  • сколько точек огня будет в беседке и где именно они разместятся;
  • в каком месте будет располагаться отверстие для отвода дыма;
  • насколько удобно размещение печи в том или ином месте в плане ее обслуживания;
  • как будет устроена приточная вентиляция (в закрытом павильоне).

В беседках иногда планируется несколько источников огня. В небольших строениях таких бывает не больше двух. В просторных – до пяти. Печи нужно располагать при этом на удалении от электросетей.

Беседка должна быть поставлена в таком месте и печь в ней смонтирована так, чтобы дым не летел в сторону дома. Саму печь проектируют таким образом, чтобы она была экономичной с точки зрения использования топлива и в то же время долго отдавала тепло.

На этапе проектирования также составляются чертежи кровли, фундамента, различных технических узлов. Также прорабатывается устройство электросистемы и схема водопровода.

Для беседок с мангалами и барбекю разрабатывают проекты фундаментов. Часто предполагается использование столбчатого фундамента. Он подойдет для строения небольшой площади. Для самих печей можно предусмотреть плитное основание.

Для кирпичного или каменного строения больше подойдет ленточное. Иногда при строительстве беседок используют винтовые сваи или буронабивной фундамент. Это довольного дорого и требует применения специальной техники. Так что в проекты такой тип основания закладывают редко.

Можно заложить в план формирование монолитного основания в виде плиты. Оно выдержит серьезную нагрузку и одновременно сможет выступить в роли пола. Подойдет такая разновидность фундамента для местности с проблемным грунтом.

Простой мангал

Наиболее простым и недорогим вариантом, является установка металлического мангала. Классическим будет сварной мангал из стальных фрагментов. Их толщина не должна быть менее 2 – 3 мм. Иначе, он будет деформироваться, металл постепенно истоньшаться. Срок службы классического мангала из стальных пластин толщиной в 3 мм. будет превышать 30 лет.

Такой мангал имеет прямоугольную форму, его рабочая часть должна располагаться на уровне 1,4 – 1,5 метра от пола. Устройство может использовано для приготовления шашлыка, люля-кебабов, овощей-гриль.

Традиционная простая форма может быть улучшена отдельным металлическим отсеком для горения дров. В нем дрова прогорают до состояния углей. После прогорания, угли выгребаются и распределяются по дно мангала. Такая доработка позволяет всегда иметь угли и не ждать прогорания дров до нужного состояния.

Для устройства такого мангала, необходимо уметь обращаться со сваркой. В самом простом варианте, изделие создается путем сваривания четырех металлических фрагментов. Рабочая часть конструкции устанавливается на стальные ножки. Их можно сделать съемными, чтобы иметь возможность убирать мангал на зиму. Стационарные варианты предполагают бетонирование ножек.

Топка для печи барбекю

Следующий ярус включает в себя топочное отделение и стенки (перегородки). Кладку топки выполняют из двух рядов кирпичей. Внутри стенки выкладывают из огнеупорного кирпича, а отделочный кирпич идет на внешнюю сторону.

Стандартный размер топочного отделения составляет 600 * 700 мм. Выкладывают для топки с прямоугольным проемом 9 рядов кладки, для арочного проема достаточно стенок высотой в 7 рядов.

Топочную камеру достраивают еще 2 рядами кирпичей. Затем длину рядов начинают сокращать для формирования дымохода. Боковые стенки убавляют на 1/4 кирпича в каждом ряду, а заднюю и переднюю стенку убавляют на полкирпича. Таким способом выкладывают 7 рядов.

Затем обустраивают дымоход. Не следует делать трубу для отвода дыма очень высокой. Рекомендуется выложить 12-14 рядов кирпича.

Не имея достаточного опыта работы, можно справиться с оборудованием печи барбекю из кирпича не только самой простой конструкции.

При внимательном подходе сложить своими руками получится и более сложный вариант печи барбекю.

Проекты: материалы, формы, размеры

Беседки с мангалами бывают очень разными. Это могут быть и большие конструкции, которые оборудованы не только мангалом, но и целым комплексом для приготовления еды, и небольшие бельведеры, укомплектованные маленьким барбекю. Но все это зависит от выбора владельца.

При выборе материалов для садовой беседки с барбекю или мангалом необходимо учитывать присутствие открытого огня. Поэтому и материалы обязательно должны быть соответствующими, то есть быть устойчивыми к воздействию огня и повышенных температур.

Беседки из дерева

Деревянные конструкции очень красивые и экологически безопасные. К тому же древесина – это один из самых недорогих материалов, легко поддающийся любой обработке. Каждый, даже совсем неопытный, человек может установить такую постройку, оснащенную мангалом, своими руками.

Такая конструкция имеет много преимуществ:

  • красивый внешний вид;
  • довольно низкую цену;
  • конструкция проста в монтаже;
  • устанавливается на очень облегченном фундаменте.

Единственный недостаток – это воспламеняемость. Поэтому стоит позаботиться о некоторых мерах безопасности выбранной печи, а также обработать древесину специальными пропитками. Беседки из дерева чаще всего бывают полуоткрытыми или открытыми. Это делается для того, чтобы дым мог свободно выходить из беседки.

Но также существуют финские беседки закрытого типа, в центре которых находится гриль. Он устанавливается прямо на каменной столешнице.

Беседка из кирпича

Если деревянную беседку считают временной, то постройкой с мангалом, сооруженной из кирпича, можно пользоваться в любое время года. Ведь им не страшен ни дождь, ни огонь. Такой материал не воспламеняется и может послужить ни один десяток лет, при этом не требуя к себе особого внимания. К тому же беседки из кирпича очень теплые.

Но и у таких беседок есть недостатки. Так как кирпич – довольно тяжелый материал, то фундамент под такую постройку нужно делать основательным, а это очень трудоемкая работа. К тому же материалы, которые используются для постройки, стоят слишком дорого.

Кованая беседка

Такие беседки чаще всего покупаются уже готовыми. Они изготавливаются на заказ. Цена напрямую связана с величиной и сложностью возведения модели.

Кованые беседки с мангалом имеют много преимуществ:

  • если использовать грунтовки и краски, то такие строения простоят много лет;
  • они довольно огнестойки, поэтому разместив в них мангал и барбекю, можно не беспокоиться о своей безопасности;
  • такие беседки настраивают на романтический лад.

Отдельно стоит рассмотреть материалы, которые часто используют для кладки печей и мангалов, а также некоторых облицовочных работ.

Базальт. Это материал, который имеет большую цветовую гамму от светло-зеленого оттенка до темного. Он является оптимальным вариантом для кладки любых печей в садовой беседке. Часто базальт используется для облицовки строения. Он имеет прекрасные характеристики. Это и довольно высокая твердость материала, и низкая температура его плавления, и устойчивость к химическим воздействиям.

Решив построить садовую беседку с мангалом и барбекю, нельзя забывать и о соответствии размеров постройки размерам «кулинарного уголка». Например, если в постройке есть мангал из кирпича, то она должна быть не меньше трех метров.

Вопросы и советы по кладке мангала барбекю самостоятельно

Здесь мы разберем наиболее часто встречающиеся вопросы по кладке кирпичного мангала (гриль) своими руками и ответы на них.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Нужно ли красить металлический уголок в перемычках?

Мы советуем вам хорошо прогрунтовать и покрасить уголки термостойкой краской. Но даже если вы этого не сделаете, ничего страшного не произойдет. Срок службы не крашеного уголка будет достаточным.

Разновидности мангала из кирпича

Мангал — вид восточной жаровни, где используется тепло от тлеющих углей. Изначально он представлял собой переносную медную чашу с полусферической крышкой.

Современные мангалы сооружаются не только из металла. Для стационарных построек используется керамический кирпич, из которого выкладываются:

  • простые конструкции в виде 2-4 невысоких стенок, служащих подпорками для шампуров, на земляном основании;

более сложные сооружения с печью и дымоходом на капитальном фундаменте;

целые комплексы для приготовления блюд и отдыха вблизи природы.

Вариант мангала из кирпича своими руками каждый хозяин выбирает исходя из своих пожеланий, частоты использования, а также предполагаемого бюджета на строительство. В некоторых случаях он может достигать достаточно внушительной суммы.

Самый простой — чертеж, порядок действий и видео

На ровной площадке выкладываются 2-3 стенки высотой 50-60 см или прямоугольник. Между рядами кирпича укладывают решетку — колосник, на который будут помещаться дрова. При их сгорании зола падает сквозь отверстия решетки и не препятствует теплоотдаче.

Шампуры с кусочками мяса или решетку-гриль для жарки устанавливают на опоры. После полного прогорания углей золу удаляют, снимая колосник. Можно для этой цели в самом низу мангала предусмотреть отверстие или дверцу с задвижкой.

При достаточной высоте стенок мангала удобно устанавливать решетки сразу в 2-3 яруса. Тогда одновременно можно готовить нескольких блюд, а дров и времени уйдет намного меньше.

https://youtube.com/watch?v=95A5cKPmT8A

Жаровня с разделочным столом — чертеж

Если дополнить мангал столешницей, получится удобное место для разделки продуктов, заготовки шампуров или решеток-гриль. Столешницу нужно изготовить из практичного материала — металла, камня, кирпича, устойчивых к атмосферным воздействиям. Поверхность желательно сделать гладкой для упрощения уборки.

При наличии водопровода в столешницу можно встроить мойку. Ниша для дров или полочки внутри стола помогут хранить дрова в сухости, а нужный инвентарь в порядке.

Вариант с дымоходом

Чтобы не вдыхать дым от тлеющих дров, над мангалом устраивается дымоход. Он отводит продукты сгорания на безопасную высоту.

Для изготовления дымохода рекомендуется использовать:

  • керамический кирпич;
  • нержавеющие трубы;
  • асбоцементные трубы;
  • жаростойкий бетон.

Дымоход из кирпича — достаточно сложное инженерное сооружение, технология кладки описывается порядово во многих источниках. Если его неправильно сложить, тяги не будет, и дым пойдет в обратном направлении.

Поскольку продукты сгорания имеют высокую температуру, внутренняя часть выкладывается из шамотного кирпича на глиняном растворе, наружная — из обычного на цементно-песчаном.

Для предупреждения попадания осадков в трубу ее верх защищается колпаком. Если сечение трубы достаточно большое, внутри можно подвешивать продукты для копчения, а интенсивность дыма регулировать заслонкой.

Мангал с плитой и мойкой

Такой кухонный комплекс позволит приготовить полноценный обед или ужин из нескольких блюд. В конструктиве кроме мангала столешница с мойкой и плита для казана на дровяном топливе.

https://youtube.com/watch?v=VgZp2e-rwIc

Варочная панель заметно усложняет конструкцию мангала. Под плитой устраивается дополнительная камера для дожига топлива. За счет поступления вторичного воздуха сгорание дров и углей происходит более полно, и время приготовления пищи на плите сокращается.

К мойке подключается водопровод и канализация, которая выводится в септик или сточную канаву. На зиму вода сливается из системы, чтобы избежать замерзания труб.

Стиль и дизайн

Поскольку беседка – это полноценная часть дачного участка, будет уместным оформить ее в одном стиле с домом и другими сооружениями. С учетом этого факта самыми универсальными являются беседки из дерева, потому что они способны гармонично вписаться в любой ландшафт.

Если хочется подчеркнуть архитектуру загородного дома, то с этим справится постройка из камня и дерева. Очень современно выглядит, например, крыша из поликарбоната. Также можно поиграть с контрастом и выкрасить беседку в белый цвет.

Для украшения металлических конструкций можно подобрать разнообразные кованые элементы, выполненные в ажурном стиле. Для этого совсем не обязательно быть кузнецом – такие аксессуары можно купить по приемлемой цене.

При оформлении с помощью спиленных стволов деревьев стоит позаботиться о том, чтобы сохранить их естественность и не обрезать все сучья и корни. Такое сооружение будет прекрасно выглядеть и без дополнительной обработки, но в любом случае, покрытие лаком продлит срок его службы. Очень органично будет смотреться крыша, покрытая плотно связанной соломой или камышом. Для оформления также подойдет деревянная черепица.

Самыми распространенными формами дачных беседок можно назвать прямоугольную, круглую и многоугольную.

Прямоугольная постройка удачно впишется в геометрический дизайн участка. Это идеальный вариант для дачи, где собираются на отдых большие компании. В нее органично впишется прямоугольный большой стол, за которым поместятся все друзья.

Круглые беседки зачастую не делают большими и мангал размещают по центру или вовсе на улице под навесом. Для такого варианта идеально подойдет круглый стол и мебель с обтекаемыми формами.

Многоугольная беседка обычно предусматривает форму восьмиугольника, но возможны любые варианты, на которые хватит фантазии. Не стоит забывать о том, что такая постройка будет выделяться в любом случае и лучше позаботиться о том, чтобы она не выглядела неуместно на фоне, например, старого дома с облезшей краской.

Если нет конкретных идей по оформлению постройки, нужно обратиться к уже существующим стилям и выбрать подходящий.

Особенностями украинского стиля можно назвать соломенную крышу и белую печь. С помощью этих элементов делается отсылка к украинской хате, подробно и неоднократно описанной Гоголем. Декор внутри беседки также подбирается в соответствии с крестьянским бытом прошлого.

Русский стиль предусматривает бревенчатую или резную конструкцию. Беседка из бревна выполняется наподобие русской хаты, а резьба отсылает к оформлению купеческих домов.

Финская беседка – это обычно закрытый садовый домик. Обычно он круглый, реже – квадратный или прямоугольный. Печь зачастую помещается в центр, а оформление делается в спокойных тонах. Для внешней отделки наиболее распространена деревянная вагонка. Такие постройки редко утепляют.

Скандинавский стиль легко узнать по его простоте и оформлению в минимализме. Излишеств нужно избегать как при внешней отделке, так и при обустройстве интерьера. Окна, как правило, устанавливаются панорамные, а декорирование не включает больше трех цветов.

В прованском стиле делается акцент на использовании белого и синего цветов. Остальные цвета при декорировании нужно выбрать неярких пастельных тонов. Если для оформления выбран текстиль, то предпочтение лучше отдать некрупным рисункам и узорам.

Стиль кантри предполагает простые формы и природные материалы. Декор может включать старинную мебель, необработанные поверхности, разноцветный текстиль, горшки с цветами.

Очень узнаваем восточный стиль. Обычно это изящные конструкции с минимумом мебели внутри и мелкими деталями. В принципе, для создания атмосферы Востока достаточно сделать крышу с приподнятыми к небу уголками.

Этнический стиль – это мягкие линии, плетеная мебель, народный орнамент, посуда из глины. Для создания отделки в стиле этно подойдут любые антикварные элементы декора – статуэтки, часы, необычные ковры, подсвечники.

Дачные домики часто делают в лесном стиле. Он предполагает минимальную обработку материала и приближение к естественным формам всех элементов декора. В таких беседках преобладает деревянная мебель, возможно украшение шкурами животных или чучелами.

Есть некий традиционный набор мебели для беседок: стол, стулья или скамейки. Но при оформлении можно добавить любые элементы, вписывающиеся в интерьер. Это мягкая мебель, полки, шкафчики, картины, вазоны с живыми цветами. Если место позволяет, можно установить качели или повесить гамак.

Мастер-класс. Дачное барбекю из кирпича

Такое барбекю – наиболее подходящий вариант для загородного участка. Сооружение простое, но надежное и прочное. Пошаговая инструкция, которая приведена ниже, поможет вам сделать все быстро и правильно.

Для начала составьте детальный план

Ниже приведена примерная схема, однако вы должны принимать во внимание тот факт, что ваша печь будет иметь свои особенности – как декоративные, так и конструктивные

Заранее подумайте о нише для топлива, а также о месте для гриля (оно должно располагаться на высоте примерно 0,6-0,7 метра), в то время как печь должна быть приблизительно на 10 сантиметров ниже.

Закончив с составлением проекта, переходите непосредственно к практике. Работу начинайте, как и в случае с предыдущими вариантами, с сооружения фундамента.

Основание в данном случае тоже должно быть армированным и монолитным. Выкопайте котлован глубиной примерно 50 сантиметров, засыпьте дно гравийно-щебневой смесью, полейте водой и хорошенько утрамбуйте.

Приступайте к установке арматуры, сформируйте каркас. Изготовьте опалубку и залейте фундамент бетоном.

Примерно через две недели, когда бетон полностью высохнет, начинайте строительство кирпичного барбекю.

Печь выкладывайте с использованием шамотного кирпича. Стоит такой недорого, однако отличается прочностью и устойчивостью к критическим температурам. Подготовьте красную глину, песок и цемент заранее (все это потребуется для приготовления раствора).

Приготовьте раствор и начинайте кладку. Не спешите во время работы, действуйте по плану, постепенно выкладывайте каждый новый ряд. Регулярно контролируйте качество работы строительным уровнем.

Выложите пьедестал под барбекю. Высотой не более 70-ти сантиметров.

Ряд №2 должен быть смещен на 1/2 кирпича.

Глубина печи должна составлять как минимум 3 кирпича, в то время как длина – 6. Применяйте все тот же шамотный кирпич, а на перекрытиях располагайте арматурные пруты.

Далее начинайте сооружать дымоход. Если расчеты были верными, то никакие трудности возникнуть не должны. Обязательно позаботьтесь о «каминном зубе» на тыльной стенке печки (необходим для улучшения тяги).

В конце добавьте декоративные элементы на свой вкус. Очистите кладку от излишков раствора, можете покрасить конструкцию краской для визуального выделения швов. В принципе, уже можно приступать к эксплуатации конструкции.

Теперь вы знаете все про беседки с мангалом, их особенности, типы и варианты сооружения. Не забудьте посмотреть еще одно полезное видео в конце статьи! Удачи в работе!

Выкладка печи

После заливки основания можно заняться непосредственно самим мангалом для барбекю и печью.

Корпус печи выкладывается из обычного кирпича, а из шамотного выкладывают топку и дымоход. Нужно также помнить о том, что кирпич должен отличаться высокой огнеупорностью, прочностью и не впитывать влагу.

Для кладки потребуется раствор, который будет скреплять между собой элементы печи.

  • Он будет состоять из глины и песка. Глину замачивают на день в воде, добавляя потом к ней просеянный песок. Этот состав подойдет для тех кирпичей, которые будут нагреваться при эксплуатации печи. Если же часть кирпичей греться не будет, для них можно использовать обычный раствор из песка и цемента.
  • Также нужно перед выкладкой приготовить металлический уголок, он будет служить основой для топки и плиты.

Остальные элементы докупают по желанию и необходимости. Сюда входит дверцы самой печи и поддувала, колосник, варочная поверхность.

Способ кладки зависит от того, какой был выбран изначально. Первые ряды нужно обязательно вытирать насухо, затем уже поверхность увлажняют, опустив кирпич в емкость с водой. Шамотные кирпичи в воду не окунают, нужно только слегка смочить его.

При необходимости кирпичи можно обрезать. Шамотный кирпичи срезом всегда кладут снаружи, а не внутрь. Весь процесс кладки обязательно нужно контролировать, чтобы кладка была ровной не только по вертикали, но и по горизонтали.

После того, как кладка закончена, печь сушат естественным путем в течение недели. Перед первым использованием печь обязательно протапливают в течение 2 недель, заодно проверяя качество конструкции. И только после этого можно уже использовать ее по прямому назначению.

Шашлычница своими руками из кирпича и металла

В данной статье вы найдете пошаговую инструкцию о том, как сделать шашлычницу своими руками. Эта тема особенно актуальна в теплое время года, в сезон дачных посиделок, ведь именно тогда многие разыскивают удобное место где можно приготовить шашлык или запечь рыбу на костре. Для этого вам понадобится мангал, а идеальным для него будет расположение неподалеку от собственной беседки.

Пошаговая инструкция по изготовлению шашлычницы

Итак, вам понадобится огнеупорный кирпич и арматура.

  • Шаг первый – освободите место под конструкцию для шашлычницы.
  • Шаг второй – роем траншею под фундамент глубиной 35-40 сантиметров.
  • На дно траншеи утрамбовываем песок ровным слоем примерно 20 сантиметров.
  • Готовим раствор бетона в пропорциях 1 к 3 и заливаем ним траншею.
  • Следующий слой – насыпаем щебень.
  • Снова заливаем бетон поверх щебня, эти слои формируют фундамент для нашей конструкции.
  • Следующий шаг – изготовление основы для нашей шашлычницы – опалубка на 3-5 сантиметров больше чем основной очаг.
  • Устилаем дно полиэтиленовой пленкой тщательно смазанной солидолом, во избежание «схватывания» дерева и бетона.
  • Данный этап – заливка раствора бетона на дно, армированное сеткой для прочности конструкции. Далее необходимо выждать неделю, чтобы слой просох, прежде чем приступать к строительству кирпичной шашлычницы.

https://youtube.com/watch?v=GGFtDqDLnJg

Шашлычница своими руками

Обратите внимание! Основу шашлычницы выполняем из кирпича с использованием прочных ячеистых строительных блоков. Также основу мангала необходимо оставить открытой с одной стороны, ведь это будет удобным местом для хранения таких необходимых принадлежностей для приготовления блюд на костре как угли, дрова, кочерга, сетка и прочие предметы

Итак, спустя неделю после заливки основания шашлычницы мы можем приступать к изготовлению самой конструкции своими руками. На данном этапе горизонтально укладываем раствор на арматуру, расставляя по периметру кирпичи для мангала, делая с трех сторон по 10-12 рядов.

На этапе, когда будет выложено около половины необходимого количества рядов кирпича, выложите один слой по длине кирпича, таким образом, чтобы он образовывал выступ, на который вы сможете поставить сетку для шашлычницы над раскаленными углями. При приготовлении пищи на мангале не забывайте о правилах техники безопасности.

https://youtube.com/watch?v=EsPJfu6Ku2s

Итак, заключительный этап работ выполнен и теперь вы сможете наслаждаться ароматными шашлыками и другими блюдами на костре в копании родных и друзей на даче или в собственном дворе частного дома без лишних затрат, ведь мангал можно так легко выложить своими руками.

Что такое мангал и почему именно из кирпича?

Это слово пришло к нам с Ближнего Востока, от тюркских народов. В обиходе кочевых и условно оседлых народностей мангал – это металлическая переносная жаровня для приготовления еды (не путать с жаровней для обогрева шатра или дома). Обычно мангалы имели ручки для переноски, полусферическую крышку и ножки. Традиционно они изготавливались из меди в виде большой чаши.

В современном понимании термин представляет собой любое приспособление для получения углей из дров и жарки мяса (а также рыбы, птицы, овощей и прочего). Мангалы бывают:

  • Простые (стенки с опорой для решеток) и сложные, с несколькими очагами, столешницей, подводом водопровода и другими элементами;
  • переносные (разборные, складные, неразборные) и стационарные;
  • металлические, кирпичные, каменные;
  • с одной или несколькими решетками;
  • с получением жара от дров, угля, газа, электричества;
  • длительного использования, одноразовые и условно многоразовые (обычно из тонкого, быстро прогорающего металлического листа).

Разбирать конструктивные особенности всех видов мы сейчас не будем, поговорим о наиболее популярном и удобном в использовании кирпичном самодельном мангале на капитальном основании.

Почему именно кирпич? Этот материал несложно найти – купить, использовать оставшийся от строительства, даже приспособить к делу ломаные кирпичи. Он удобен в работе, легко укладывается в ровные стены, дает достаточно прочную опору для решеток жаровни, нетребователен в эксплуатации.

Проект барбекю с трубой и рабочей поверхностью

Такая печь  барбекю немного сложней в своей конструкции, но при наличии схемы изготовить ее под силу даже новичку

Обратите внимание, что камера топки в этом варианте имеет прямой свод. Технически выполнить его гораздо легче, чем сводчатый вариант. Размеры барбекю оптимальны для дачного участка

Высота конструкции составляет 217,5 см, при этом жарочная камера поднята на 90 см

Размеры барбекю оптимальны для дачного участка. Высота конструкции составляет 217,5 см, при этом жарочная камера поднята на 90 см.

Итак, с чего начинать? Поскольку кирпич хорошо впитывает влагу, на подготовленный и высохший фундамент следует расстелить два слоя гидроизоляции, а затем приступить к процессу кладки

Здесь важно четко придерживаться схемы и контролировать ширину соединительного шва

На заметку! Для контроля ширины шва можно использовать арматуру, диаметр которой равен требуемой толщине. Ее следует наложить на край кирпича, заполнить площадь раствором, а излишек удалить кельмой. После простукивания арматура не позволит кирпичу опуститься ниже уровня. После выполнения этой процедуры прут вынимают и кладут на следующий ряд.Проект барбекю из кирпича размером 1,70х3,04 м с рабочей зоной и трубой.

Первый ряд выкладывается сплошной. До 5-го слоя кладка имеет П-образную форму. Для укладки сплошного ряда кирпича (например, 6-й и 7-й ряды) можно подложить три полосы металла толщиной 0,5 см и шириной 4 см. Одну полосу укладывают на край конструкции, остальные – посередине каждого кирпичного пласта. С 8-го по 10-й ряд кладка выполняется в виде перевернутой буквы «Ш».

Стоит заметить, что в 12-м ярусе используются кирпичи, распиленные вдоль. Размер 12-го и 13-го сплошных рядов будет несколько больше остальных. Таким образом выкладывается декоративный пояс уличной печи барбекю.

Кладка последующих слоев выполняется с использованием шамотного кирпича по П-образной форме до 21-го ряда. Рекомендуется применять тот же состав раствора. Далее выкладывается свод. Уже после 22-го пласта он начинает сужаться. С 30-го ряда свод переходит в дымовую трубу. 30-й и 31-й слои чередуют до тех пор, пока не будет получена требуемая высота. Для сужения конструкции каждый следующий ряд следует выкладывать наполовину меньше предыдущего. Дымовую трубу, как и топку, необходимо делать из огнеупорного кирпича. Вместо кирпичного свода для вывода дыма можно сконструировать короб из металла. Барбекюшница своими руками готова.

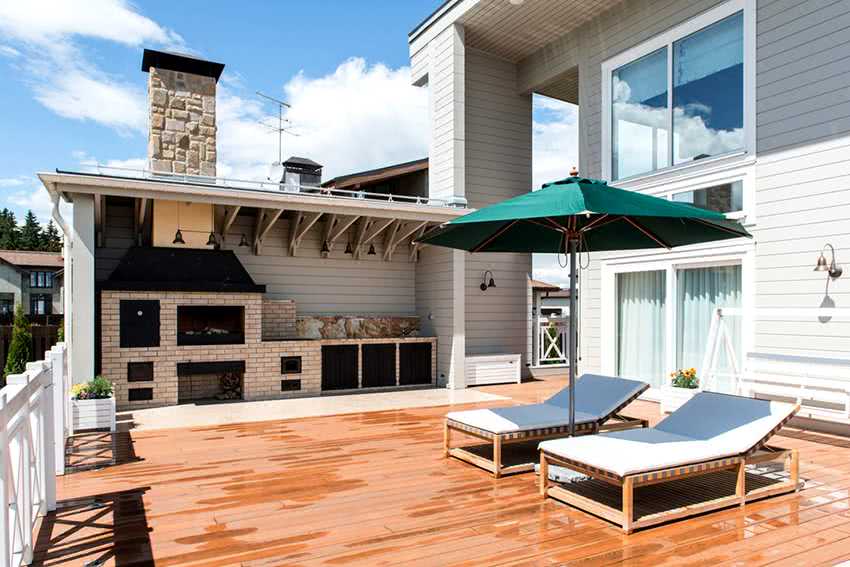

Барбекю из белого кирпича под крышей с рабочей поверхностью.

Следует знать, что использование комплекса по назначению возможно лишь спустя несколько дней после окончания постройки. Раствор должен хорошенько высохнуть. В противном случае при разведении огня стенки конструкции могут потрескаться.

Данное устройство можно наделить дополнительными функциями путем формирования вспомогательной рабочей поверхности. Здесь будет удобно разместить кухонные принадлежности, посуду, нарезать продукты и пр. Для ее возведения необходимо выкопать котлован и залить фундамент параллельно боковой стенке. Когда поверхность высохнет, можно приступать к кладке кирпича. Понадобится сформировать шесть рядов. Для создания столешницы можно использовать доску, лист толстой фанеры, плиточное покрытие, мраморную плиту и т. д.

В заключение

Каждый стремится к тому, чтобы у него на даче или в частном дворе было отведено место для отдыха. Какое же место для отдыха, если оно не оборудовано мангалом или печью барбекю, а то и целым печным комплексом под крышей, где можно всегда приготовить для гостей любое блюдо, не говоря уже о шашлыках или мясе, приготовленном на барбекюшнице. Естественно, что печной комплекс потребует больших затрат, тем более что его построить не так просто, а вот выложить небольшую печь не составит большого труда и больших капитальных вложений.

Если говорить о большинстве частных домовладений с приусадебными участками, а также большинстве дачных участков, то они не отличаются наличием больших площадей, поэтому постройка даже примитивной барбекюшницы вызывает массу проблем. Возвести что-то солидное, с набором множества функций, могут только те хозяева, которые не испытывают проблем с определением места для отдыха, построив беседку, а в ней разместив весь печной комплекс. Как правило, многие владельцы участков рады самым примитивным устройствам, для приготовления шашлыка и других блюд.

Ошибки начинающих каменщиков в кирпичной кладке —

Watch this video on YouTube
