Монолитное перекрытие: преимущества и технология устройства

Серия и маркировка

В законодательстве прописаны маркировки и серии для всех железобетонных балок, которые обязательно проставляются на продукте или в сопроводительной документации. Преимущественно в качестве каркаса используются профили прямоугольного типа, которые маркируются буквой P.

Однополочные разновидности имеют индекс PO.
Если заказывались двухполочные балки – маркировка должна иметь вид РД.
Если в конструкции балок отсутствуют полки, об этом свидетельствует идентификатор РБ.
Если назначение железобетонного элемента сводится к строительству балкона, элемент определяется к классу РКП.

Классификация плит

Вопрос о том, какие бывают плиты перекрытия, чаще возникает у домашних мастеров, которые решили самостоятельно заниматься строительством дома

Но при этом важно учитывать, что выбор конкретных железобетонных изделий основывается на предварительных расчетах, выполняющихся при разработке проектно-технической документации. Из этого следует вывод – строить дом нужно в строгом соответствии с разработанным профессионалами проектом.

Основные разновидности ЖБ плит перекрытия:

Пустотные – с продольными технологическими отверстиями, проходящими по всей длине изделия.

Рисунок 2. Разные типы многопустотных железобетонных изделий
Ребристые – с продольными ребрами, обеспечивающими высокую жесткость ЖБИ.

Фото 3. Ребристые плиты
Сплошные или полнотелые – железобетонные изделия сплошного сечения.

Фото 4. Полнотелые ЖБИ

Также различные типы плит перекрытия имеют разные размеры – ширина и высота обычно стандартная, а максимальная длина отличается. Подробнее этот вопрос будет рассмотрен в соответствующем пункте этой статьи.

Многопустотные плиты

В частном домостроении наибольшим спросом пользуются пустотные железобетонные плиты. Продольные технологические пустоты обеспечивают относительно небольшой вес ЖБИ, способствуют увеличению тепло- и звукоизоляционных характеристик за счет содержащегося в них воздуха.

В зависимости от толщины различают такие вид плит:

Стандартные – ПК и ПБ толщиной 220 мм.
Облегченные – ПНО, 3,1ПБ и 1,6ПБ толщиной 160 мм.

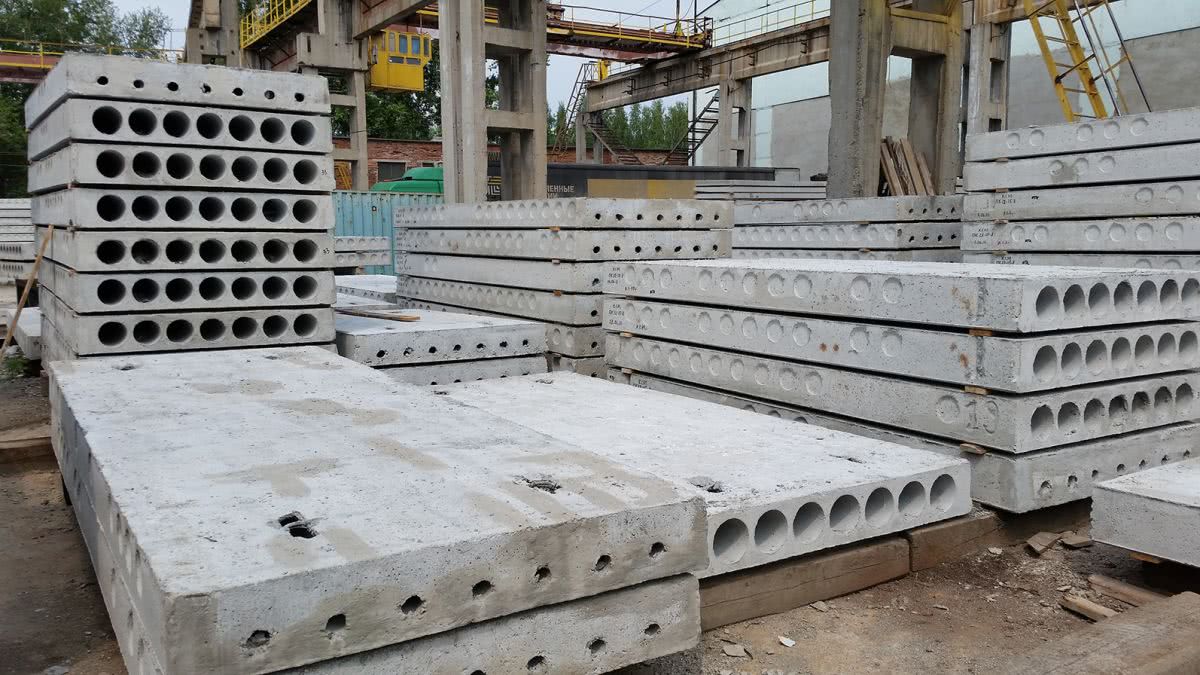

Фото 5. Плиты серии ПК с круглыми пустотами

Разновидности железобетонных изделий по технологии изготовления:

ПК и ПНО – производятся по старой опалубочной технологии. Бетон заливается в специальные металлические опалубки. Характеризуются круглыми пустотами и наличием монтажных петель.
ПБ, 3,1ПБ и 1,6ПБ – изготовляются методом непрерывного безопалубочного формования. Плита-полуфабрикат большой длины формуется на стендах с применением специализированного оборудования. После набора бетоном прочности производится резка на изделия необходимых размеров.

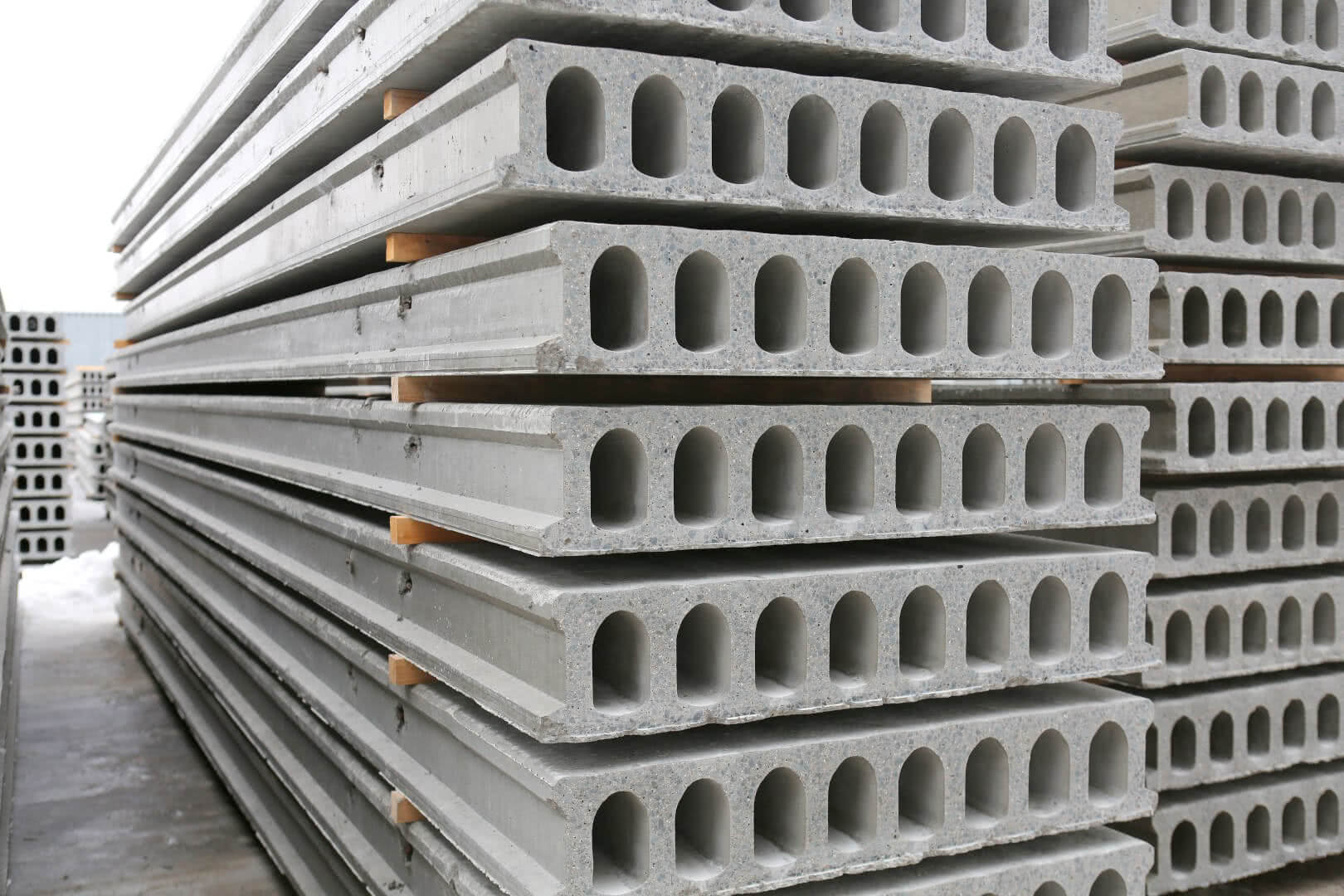

Фото 6. Внешний вид ЖБИ серии ПБ

Облегченные плиты серий ПНО, 3,1ПБ и 1,6ПБ предназначены в основном для малоэтажного строительства. Однако благодаря особому методу армирования они обладают аналогичной стандартным изделиям несущей способностью. При этом за счет сниженного веса эти ЖБИ передают меньшие нагрузки на несущие конструкции. Также они характеризуются более низкими расходами на транспортировку.

Другие разновидности плит

Гораздо меньшим спросом в частном домостроении пользуются следующие типы железобетонных изделий:

Ребристые – повышенные прочностные характеристики и несущая способность достигаются благодаря оптимальному распределению в конструкции ребер жесткости и более тонкой основы согласно нагрузкам на растяжение и сжатие. Основная область применения – перекрытие производственных объектов и высотных зданий. При строительстве частных домов используются крайне редко в основном из-за ребристой нижней плоскости, усложняющей отделку.

Рисунок 7. Внешний вид ребристых изделий
Полнотелые – представляют собой железобетонное изделие сплошного сечения (без пустот), за счет чего обладают большим весом при практически равной несущей способности по сравнению с пустотными плитами. В частном домостроении спросом практически не пользуются.

Рисунок 8. Внешний вид сплошных плит

Целесообразность устройства монолитного перекрытия

Свои достоинства и недостатки есть как у готовых плит перекрытия, так и у плит, залитых единым монолитом по месту. Выбирать тот или иной вариант нужно, сравнивая их особенности и проецируя на свои обстоятельства: условия строительства, технические и финансовые возможности.

Достоинств у монолитных перекрытий действительно много.

Возможность изготовления нестандартных плит.

В частных домах применение готовых железобетонных изделий ограничивается их стандартными формами и габаритами. Их невозможно использовать для перекрытия эркеров, выносных фигурных балконов, других помещений, размеры которых не позволяют разложить готовые плиты с опорой на несущие стены. Зато своими руками можно залить перекрытие любой конфигурации.

Выносной балкон с опорой на колонныИсточник plazma-m.ru

Отсутствие стыков и швов.

Цельная конструкция – это невозможность смещения плит относительно друг друга с образованием трещин вдоль стыков и риском протечек, нарушения тепло- и звукоизоляции.

Равномерное распределение нагрузок.

Монолитная плита является частью коробки здания. Все возложенные на неё нагрузки равномерно распределяются по всему периметру стен и также равномерно передаются на фундамент.

Высокая прочность и долговечность.

В монолитной плите нет пустот и стыковочных зон, поэтому она при равной толщине со сборными конструкциями выдерживает большие нагрузки.

Монолит заливается целиком на всю площадь этажаИсточник alacrisstroi.by

Что касается экономической выгоды, то этот пункт требует индивидуальных расчётов, иначе результат может оказаться неожиданным. Большинство частных застройщиков считают, что изготовление бетонной плиты обойдётся дешевле монтажа сборных перекрытий исходя из стоимости самих плит, их транспортировки, погрузочных работ и применения спецтехники для подъёма на этаж и укладки.

Но доставка огромного количества арматуры и готовой бетонной смеси – это тоже транспортные расходы, а для подачи раствора на высоту необходим бетононасос. Плюсуем сюда расходы на изготовление опалубки и подпорных конструкций. И только после этого можно сравнивать затраты по двум вариантам и смотреть, насколько существенной получается разница.

Самый бюджетный вариант – все, вплоть до приготовления бетона, делать своими силами. Но для этого нужно знать, как залить перекрытие между этажами своими руками правильно, как добиться прочности самодельного раствора, как сэкономить на опалубке. И быть готовыми к тому, что работа отнимет много времени и потребует недюжинных физических усилий.

В одиночку залить перекрытие большой площади невозможно, нужны помощникиИсточник pobetony.expert

Высокие временные и трудовые затраты – не единственный минус монолитных перекрытий. Ещё один серьёзный недостаток связан с тем, что после их заливки продолжать работы на объекте можно будет не раньше чем через месяц, когда бетонная плита обретёт проектную прочность. На протяжении этого времени она будет требовать внимания и выполнения мероприятий по предотвращению появления усадочных трещин.

Как выбрать?

При выборе монолитного перекрытия, которое будет обустроено в доме, лучше учитывать все факторы. Для здания в несколько этажей лучше применять съемную инвентарную опалубку, легко и быстро монтируемую на объекте. В частном секторе можно использовать безбалочные конструкции. Но если нагрузка значительная, усилия колонн и опор может оказаться недостаточно.

Межэтажное пространство, заполненное арматурным каркасом, может потребовать дополнительной изоляции для утепления и снижения уровня шумов. В этом случае пространство между этажами заливается бетоном с добавлением керамзита. Вариант с колоннами больше подойдет для нежилых объектов, коммерческих, торговых зданий или пространств со свободной планировкой. По стенам из пеноблоков лучше использовать не монолитобетонную плиту, а более легкие перекрытия. Если же выбирается цельный вариант, расчеты нагрузок должны быть максимально точными.

Габаритные размеры железобетонных плит перекрытия

Готовые плиты перекрытия относятся к категории сборных железобетонных изделий. Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.

Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.

Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой. Однако они имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ. К тому же бетонная конструкция не отличается водостойкостью, соответственно ее нельзя хранить долго под открытым небом без гидроизоляционной защиты.

Выпускаются в 3 видах:

1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.

2. Шатровые в виде лотка со сглаженными ребрами. При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.

3. Пустотные. Это наиболее востребованная разновидность ЖБИ. Они представляют собой параллелепипед с продольными пустотами трубчатого характера. Благодаря своей конструкции считаются более прочными на изгиб, выдерживают значительные нагрузки – до 1250 кг/м 2 , размеры удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.

Пустотные плиты перекрытия маркируются:

1П – однослойное железобетонное изделие – не более 12 см.
2П – аналогично предыдущему, но толщина составляет уже 16.
1ПК – многопустотные ЖБИ с внутренними полостями диаметром до 16 см. Высота – до 22 см.
2ПК – то же самое с сечением пустот до 14.
ПБ – пустотная конструкция толщиной 22.

Стандартные габаритные размеры многопустотных панелей перекрытия по ГОСТ 26434-85 приведены в таблице ниже.

Вес готового изделия доходит до 2500 кг.

Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие. К примеру, ПК 51.15-8 это:

ПК – многопустотная панель с трубообразными продольными полостями диаметром 15,9 см, высота – 22 см.
51 – длина в дм, то есть 5,1 м.
15 – ширина в дм – 1,5 м.
8 – нагрузка, которую она выдержит. В данном случае – 800 кгс/м 2 .

Помимо стандартных выпускаются сплошные плиты перекрытия из ячеистых бетонов (газобетон и другие). Они довольно легкие, выдерживают незначительные нагрузки – до 600 кг, применяются в малоэтажном строительстве. Для создания прочного соединения производители выпускают шпунтованные изделия (шип-паз).

Монтаж сборных плит

Перед укладкой все основания выравниваются, при необходимости усиливаются кольцевым армированным поясом из монолитного железобетона шириной не менее 25 см, толщиной от 12 см. Перепады между противоположными капитальными стенами не должны быть более 1 см.

Сборные ЖБИ укладываются при помощи грузоподъемной техники вплотную, зазоры заполняются раствором. Для соединения в жесткий монолит используется метод анкеровки.

Прогибы плит перекрытий

Иногда покупатели сталкиваются с ситуацией, когда железобетонные плиты перекрытий имеют разный прогиб, в том числе и в обратную сторону. Следует знать, что согласно СНиП 2.01.07-85 «Нагрузки и воздействия» прогиб свыше 1/150 части длины изделия не является браком. Так для наиболее проблемной ПБ 90-12 допустимая величина прогиба составляет аж 6 см.

Обратный прогиб чаще всего образуется при отпиле последней плиты перекрытия ПБ на стенде, когда ее длина значительно меньше диапазона длин, для которого стенд изначально готовился. Для более длинных плит дается большее натяжение и т.к. основное армирование идет по нижней поверхности плиты, при отпиле короткой плиты эта избыточная сила сжатия как бы выгибает плиту.

Чтобы избежать данной ситуации покупателям следует внимательно осматривать изделия перед приобретением. Как правило, железобетонную плиту с большим прогибом не сложно заметить в стопке других пустотных плит. Следует признать, что эти случаи все-таки редки и у хороших производителей практически не встречаются.

Ответ на вопрос о допустимом опирании панелей на стены Вы найдете в нашей статье

Пустотные плиты перектырия — один из самых востребованных видов ЖБИ. Однако, когда дело доходит до выбора какие плиты купить, многие строители теряются. Действительно, как же разбраться в том, какую плиту перекрытия выбрать, как разобраться во всех этих различных цифрах и буквах и научиться правильно их читать?

Плита перекрытия многопустотная ПК

ПК — плита перекрытий с продольными пустотами круглого сечения и высотой поперечного сечения 220 мм. Изготавливаются методом пропаривания в металлических формах и, как правило, армируются предварительно напряженной арматурой.

Размеры и нагрузка плиты зашифрованы в маркировке плиты, к примеру ПК 58-10-8
:

58 — это длинна в дециметрах, 5 метров и 80 сантиметров.
10 — ширина в дециметрах, 1 метр.
8 — это нагрузка, которую нужно умножить на 100; таким образом, это плита 5 метров 80 сантиметров длинной, 1 метр шириной и нагрузка, которую способна выдержать плита, равна 800 кг на метр квадратный.

Высота у плит одинаковая — 22 сантиметра. Пустоты имеют круглую форму, диаметром 159 мм. Допускаются небольшие отклонения в размерах до 2 см., согласно ГОСТ 9561-91, пункту 1.3.10.

Плиты ПК необходимо выбирать согласно проекту вашего дома, или доверить выбор плиты профессионалам. Если же все таки решили сделать выбор сами, то необходимо точно просчитать площадь, которую необходимо перекрыть. Нагрузка 800 кг на м2 подходит для обычных малоэтажных жилых домов, если на плите будут находиться тяжелые предметы (камины, джакузи итд), то следует выбрать плиты более высокой нагрузки — 10, 16 (1000 и 1600 кг/м2).

Плита перекрытия многопустотная ПБ

Плита перекрытия ПБ производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений. Из-за особенностей своей конструкции, плита ПБ может держать очень большой вес.

В чем же разница?

Плиты ПК изготавливаются более традиционным способом: в опалубке с шагом, кратным 300 мм. Плиты ПБ — продукт современных строительных технологий. Они изготавливаются непрерывным способом, поэтому длина конструкции может быть заданной: от 1,8 м до 9 м. Шаг ПБ — кратный 10см. Поскольку ПБ завершаются специальной разглаживающей машиной, их вид — более эстетичный, ровный. На них отсутствуют трещины от напряжения бетона. Кроме того, безопалубный метод производства помогает снизить вес конструкции на 5%. Плиты ПБ можно распилить, при необходимости, под углом 45 градусов, когда нужно перекрыть эркеры. Все это делает плиты ПБ более удобными для строительства. Кроме того, плиты ПБ, длина которых — до 9 метров, оснащены, как и плиты ПК, специальными петлями для удобного перемещения и монтажа.

Преимущество плит ПК отмечается тогда, когда необходимо проделать отверстия для внутридомовых коммуникаций. Диаметр пустот в плитах, а также их круглая форма позволяют беспрепятственно проводить монтаж труб. Пустоты плит ПБ не приспособлены к установке коммуникаций — для того, чтобы провести трубы приходится ломать ребра между несколько вытянутыми по форме пустотами. Различия между плитами ПК и ПБ практически незаметны, если речь идет о малоэтажном строительстве, например, строительстве загородного дома. Поэтому в частном строительстве активно используется и один, и другой вид плит.

Информацию о ценах на плиты перекрытия.

По внутреннему строению плит

Рисунок 2. Разновидности бетонных плит

Такой материал, как плиты из бетона состоит из бетонного раствора, а также арматуры. Благодаря такому сочетанию изделия хорошо сопротивляется растяжению и всевозможным нагрузкам.

Сплошные полнотелые или монолитные плиты

Они не имеют пустот и применяются при строительстве теплотрасс, а также домов (в качестве перекрытий). Технология их производства закреплена государственным стандартом. Панели отличаются большими габаритами и громоздкостью. В одноэтажном жилищном строительстве они используются редко. Чаще их можно встретить при возведении объектов, которые будут испытывать повышенную нагрузку.

Опираться такие панели могут на все 4 стороны, 3 или 2 стороны. Вес бетонных плит такого типа большой и может достигать 300 кг на 1 кв.м. К такому материалу предъявляются повышенные требования относительно прочности, устойчивости к влаге и отрицательным температурам.

Ребристые плиты

Такой элемент изготавливается из тяжелого или легкого бетона высокой марки, с применением внутреннего металлического каркаса. Фронтальная плита имеет дополнительные ребра опоры в одном или двух направлениях.

Используется материал в промышленном и одноэтажном строительстве. Благодаря ребрам жесткости бетонные плиты устойчивы к механическим повреждениям. В качестве панелей перекрытия они используются редко, так как потолки будут выглядеть не очень красиво. Укладывают такие изделия по-разному, но чаще ребрами вниз. Использовать их можно в температурном диапазоне от -40 до +50 градусов.

Пустотные плиты

Рисунок 3. Пустотные бетонные плиты

Для производства пустотных бетонных плит используются только тяжелые марки раствора. Внутри элементов присутствуют воздушные камеры. Благодаря такому устройству панели просты в транспортировке и монтаже, имеют относительно небольшой вес. Дополнительным преимуществом является возможность размещения коммуникаций внутри панелей. Кроме того, строительные элементы надежны и долговечны.

Еще одним достоинством материала является то, что обе стороны готовы к последующей отделке. Однако, он имеет и некоторые недостатки. Пустотелые варианты являются менее прочными по сравнению с монолитными. Размеры бетонной плиты данного типа такие: длина — 2,5-12 м, ширина — 1-6,6 м, толщина — 16-30 см. Для упрочнения изделия пустоты можно заполнить цементным раствором.

Особенности работ

Все виды железобетонных плит допускается монтировать на фундамент или несущие стены из кирпича, бетона, газобетона и других крупноформатных блоков. При этом стоит учитывать, что «коробку» из стеновых материалов с низкими показателями плотности (пеноблока, газоблока, керамзитобетона, полистиролбетон) необходимо дополнительно усилить армопоясом.

Рисунок 8. Укладка плиты на армопояс

Глубина опирания плит перекрытия на различные виды стен

Стандартный нахлест при установке плиты на несущие стены в зависимости от материала, из которого они возведены, должен составлять:

50-90 мм – для крупноформатных блоков из бетона марки не ниже М100;
90-120 мм – для стен из прочных мелкоштучных элементов (кирпича и т.д.);
100-150 мм – для стеновых конструкций из материалов низкой плотности (газосиликат, пеноблок и др.);
в пределах 70 мм – для стальных несущих элементов (двутавровые балки и т.д.);
до 150 мм – для стен из камня.

Фото 9. Плиты уложены с соблюдением СНиП с опорой на 2 стороны, пространство над продольной стеной будет залито бетоном

Опирание плит перекрытия на стены: расчетные параметры

Однако обеспечить оптимальную глубину опирания получается не всегда. В таком случае нужно производить расчеты для вычисления минимально возможной величины. Подобные работы производятся квалифицированными специалистами при разработке проектно-технической документации.

Самостоятельно рассчитать нахлест без соответствующих знаний и навыков вряд ли получится, поскольку надо учитывать множество параметров:

все виды действующих нагрузок;
требуемый уровень сейсмостойкости строения;
длины и веса ЖБ плиты;
толщины несущей стены;
наличия в «стеновом пироге» теплоизоляционного и облицовочного материала.

Опирание пустотных плит перекрытия при монтаже

Как мы уже обсуждали выше, многопустотные плиты бывают нескольких видов по способу изготовления – ПК (опалубочного формования) и ПБ (безопалубочного формования)

Ввиду разной технологии изготовления, при монтаже важно учитывать конструктивные особенности выбранных железобетонных изделий.

Особое внимание при укладке плит марок ПК следует уделять нагрузкам от вышерасположенных строительных конструкций на торцы ЖБИ, поскольку с увеличением глубины опирания повышается и риск раздавливания торцевой части. Исключить подобные неприятности позволяют небольшие вертикальные сетки, на которые и приходятся сдавливающие нагрузки

Именно поэтому изделия данных марок не допускается самостоятельно резать, в связи с чем может возникнуть необходимость при закупке плит большой длины.

С целью увеличения жесткости торцов изделий ПК рекомендуется заделывать технологические пустоты с одной из сторон. Отверстия можно заполнить бетоном марки М-200 либо заложить половинками полнотелого прочного кирпича.

Фото 10. Заделка пустот керамическим кирпичом

Глубина опирания плит серии ПБ не является строго регламентированным параметром, но на лучше не превышать показатель в 120 мм. Особенности конструкции технологических пустот и безопалубочная технология производства обеспечивают достаточную прочность их торцевых участков. При условии, что в процессе эксплуатации на торцы изделия будут воздействовать допустимые для него нагрузки, никаких проблем не возникнет.

Фото 11. Технология производства плит ПБ и конструкция армирующего каркаса позволяет резать их под любым углом

Важно знать:

Опирание плит перекрытия ПБ по трем и более сторонам не допускается.
Укладка облегченных изделий по технике исполнения и величине нахлеста на стены не отличается от монтажа их стандартных аналогов.

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению a_R, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξ_R, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

https://youtube.com/watch?v=RuDe63IZOGI

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

М_мах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Разновидности бетонных и жб конструкций

Есть несколько типов бетонных перекрытий, отличаются они по типу поверхности и по способам монтажа.

Подробная статья о разновидностях бетонных перекрытий здесь.

Сборные плиты

Изготавливаются на производстве, в свою очередь делятся на два типа. Вязаные перекрытия создают с применением тонкой двухмиллиметровой проволоки. Процесс изготовления ее трудоемкий. Второй тип, сварные конструкции, создают с применением электрической или газовой сварки прямой арматуры.

Сборные

отличаются по размерам;
могут быть массой от 0,5 до 2 тонн.

Производятся элементы с малоразмерным заполнением, а также полностью покрывающие площадь помещения. Особый вид сборных перекрытий – многопустотные.

Внутри них полое пространство, разделенное на части, в основе конструкции каркас из железной арматуры. Выпускаются они поэлементно, каждая конструкция небольшой ширины. Перекрытие нужной площади собирается из нескольких частей.

Монолитные перекрытия

Они заливаются непосредственно в процессе строительства на участке. Выделяют несколько разновидностей, в зависимости от внешнего вида и конструкции:

Безбалочные применяют для площади менее 3 кв метров.
Балочные для тех помещений, где площадь больше 3 кв метров.

Для поддержки плит используются балки разного типа, они образуют еще 16 типов перекрытий, среди которых есть самые распространенные.

Ребристые представляют собой соединение прямых балок и плит, применяются если площадь помещения не превышает 6 кв м. Для кессонных перекрытий используют балки с углублениями (кессонами), элементы входят друг в друга и жестко соединяются с плитами.

Больше информации о бетонных монолитных перекрытиях здесь.

Преимущества и недостатки

Для начала рассмотрим очевидные плюсы, за которые потребители отдают предпочтение именно бетонным перекрытиям.

Большие несущие возможности.
Период эксплуатации может достигать нескольких столетий. Как известно, в первые 50 лет после строительства бетон лишь набирает прочности, а после может прослужить не одному поколению жителей здания.
Есть возможность бетонной заливки перекрытий, имеющих разные форму и размеры

Важно помнить, что в широких помещениях необходима установка балок для более надёжной опоры.
Пожарная безопасность. Всем известно, что бетон не горит

Более того, в каких-то случаях он способен даже защитить от открытого огня.
На бетонных перекрытиях отсутствуют швы и стыки, что, безусловно, играет на руку владельцам, желающим сделать качественный ремонт без каких-либо заметных недостатков.

В качестве недостатков бетонного перекрытия можно рассмотреть следующие моменты.

Есть довольно серьёзные сложности с установкой плит, то есть для этого необходимы специальные устройства. Это, бесспорно, усложняет процесс самостоятельного возведения здания из подобного материала.
Существенная масса железобетонных перекрытий может оказывать огромное давление на уже существующие части готовой конструкции. Желательно, чтобы здание сооружалось исключительно из подобных плит.
Работать в любое время года не получится, так как только при температуре ниже 5 градусов необходимо использование специальных средств от заморозки.

Особенности проведения работ

Стоит отметить, что заливка монолитного перекрытия считается не самым простым и дешевым в реализации вариантом, однако в итоге удается получить конструкцию, которая отличается универсальностью, а также прочностью. Это делает монолитное железобетонное перекрытие наиболее популярным среди остальных.

Если монтаж производится своими руками, то для опалубки используется влагостойкая фанера, толщина которой не должна оказаться меньше 2 сантиметров. Что касается досок для опалубки, то этот параметр не должен оказаться меньше 2,5 см.

При возведении постройки в ряде случаев есть необходимость устраивать укрепляющий элемент, который называют поясом. В этом случае армированная бетонная лента проходит по периметру постройки и выступает в качестве опоры для конструкции.

Для того чтобы приподнять сетку в процессе формирования армирующего слоя, применяются специальные подставки, выполненные из пластика. Второй слой сетки следует выкладывать на таком же расстоянии от верхней плоскости будущей конструкции. Для крепления двух слоев сеток на нужном расстоянии необходимо подготовить специальные подставки, которые выполняются из арматурных прутьев. Все слои сетки и элементы должны быть связаны между собой проволокой.

Важно не только армирование монолитного перекрытия для получения надежной конструкции, но и увлажнение после заливки, которое производится в течение недели. Затем постоянное увлажнение уже требоваться не будет. Однако контролировать высыхание поверхности все же необходимо

Однако контролировать высыхание поверхности все же необходимо.

Основные типы перекрытий

Основные виды перекрытий в частном доме:

Балочные – в качестве несущих элементов выступают балки, пространство между ними заполняется звуко- и теплоизоляционными материалами. Для устройства применяются деревянные, металлические, железобетонные и сборно-монолитные.

Рисунок 2. Виды балочных перекрытий
Безбалочные – сооружаются из однородных элементов. К этой категории относятся монолитные и сборные (из заводских плит) железобетонные перекрытия в доме.

Рисунок 3. Безбалочные конструкции

Также горизонтальные несущие конструкции бывают разных типов по расположению:

подвальные;
цокольные;
межэтажные;
чердачные.

Толщина перекрытия в частном доме рассчитывается исходя из предполагаемых эксплуатационных нагрузок. Так, минимальная нагрузка на чердачное перекрытие составляет до 105 кг/м2, на межэтажное и цокольное – до 210 кг/м2 (помимо веса самой плиты).

Сборные плиты перекрытия имеют стандартизированные размеры – для частных домов обычно применяются облегченные (ПНО, 3,1 и 1,6ПБ толщиной 160 мм) и стандартные (ПК и ПБ толщиной 220 мм) многопустотные изделия. ПБ производятся по современной технологии безопалубочного формования, а ПК и ПНО – в соответствии со старым опалубочным методом.

Рисунок 4. Применение пустотелых плит для перекрытия зданий

Монолитное перекрытие
