Правила монтажа и виды плит перекрытия

Оглавление

Ошибки в процессе работ

Если проектировщик допускает ошибки, отступает от нормативных требований или упускает важные детали при выполнении сопряжения, возможно наступление тяжёлых последствий:

  • При недостаточно глубокой заделке может произойти местное смятие кладки, что чревато потерей геометрической неизменяемости всего сооружения с последующим обрушением.
  • При глубокой заделке могут образоваться зоны промерзания конструкции, скопление конденсата от точки росы в помещении.
  • При похождении сквозь вентканалы может понадобиться частичная подрезка торца плиты.
  • Если фактически возведённые стены имеют незначительное отклонение от вертикальной оси, а проектировщик не предусмотрел запас при расчёте опирания, вся конструкция перекрытия перестанет удовлетворять требованиям СНиП.

Таким образом, при расчёте опирания плиты перекрытия на стены следует учесть все особенности монтажа конструкции – от рекомендованных нормативными документами значений до человеческого фактора и возможных отклонений конструкции от проектных габаритов.

Правила укладки

Чтобы строение прослужило как можно дольше, надо знать, как правильно класть плиты перекрытия. Для достижения наилучшего результата соблюдаются следующие правила:

  • Укладка выполняется на подготовленное основание. При наличии отклонений по высоте подбирается подходящий способ выравнивания.
  • Площадь опоры при укладке на основание из железобетона должен быть минимум 6 см. При укладке на кирпичную кладку размер опорной поверхность увеличивается минимум до 12,5 см.
  • Торцевые части плит до начала монтажных работ заделываются с утеплителем, в качестве которого могут использоваться остатки плит минеральной ваты или пенопласт, помещённые в полиэтилен. Допустим закладка пеноплекса (экструдированного пенополистирола). Поверхность замазывается цементным раствором. Это способствует повышению прочностных характеристик плит перекрытия.
  • Монтаж выполняют таким образом, чтобы крайние стороны опирались на противоположные. Заделка боковой части выполняется разными методами.

Порядок монтажа строго регламентированИсточник zonaremonta-ufa.ru

  • Для корректировки положения плиты используется металлический лом. Для достижения наилучшего результата работа должна выполняться сразу несколькими людьми.
  • Фундамент промазывается бетонным раствором толщиной 2 см. Для предотвращения его выдавливания вдоль ленты укладываются пруты арматуры.
  • Точно определяется расположение верхней и нижней поверхности, чтобы понять, как класть плиты перекрытия. Под действием эксплуатационной нагрузки нижняя поверхность активно растягивается. Во избежание её преждевременного разрушения, в процессе производства нижний слой подвергается более активному армированию. Верхний слой в процессе эксплуатации сжимается, а потому производители могут отказаться от усиленного армирования.
  • Подгонку плит по размеру выполняют по нижней стороне.
  • Раствор, который будет использоваться при выполнении монтажных работ, готовят заранее, смешивая компоненты в заданному соотношении и добиваясь равномерной консистенции.

Соотношение компонентов бетонного раствора должно быть выдержаноИсточник gbs-78.ru

Бетонный раствор, заливаемый в пространство между плитами, включает некоторое количество известняка, керамзита, щебня. Наличие пустот недопустимо, так как через них может уйти большой процент раствора, используемого для формирования бетонной стяжки, что существенно увеличит стоимость монтажных работ.

Разновидности применяемых анкерных изделий

В зависимости от вида построек, несущих элементов, места установки и предназначения различаются анкерные изделия следующих типов:

  1. Клинового, состоящие из болтов с втулками распорного типа и конусовидными шляпками. Установка осуществляется в материалы с плотной структурой (полнотелый кирпич, бетон или естественный камень, железобетон). Фиксация происходит в результате заклинивания втулки в несущих стенах и трения об стенки отверстия. Частота применения обусловлена простотой и скоростью установки. Главный недостаток — только одноразовое использование.
  2. Втулочного, принцип действия аналогичен клиновым. Основной минус — необходимость сверления больших отверстий для соединения конструктивов.
  3. Забивного, в которых втулки на одном конце надрезаны. При ударах по элементу происходит клиновидное распирание втулки. Прочность соединения обеспечивается трением об отверстие и внутренним упором. Достоинство заключается в оперативности монтажа и устойчивости к воздействиям механического характера. Необходима высокая точность зазоров для надёжного соединения.
  4. Химического действия. Склеивание конструкций производится закачкой клеевых составов в каналы крепежа. Плюс — простота установки, а минус — высокая стоимость.
  5. Отдельный тип — анкера специального назначения. Различают следующие подвиды:
  6. потолочный — подвес различных конструкций
  7. фундаментный, для фиксации фундаментных элементов;
  8. анкера Моли — используемые внутри полых конструкций или слабонесущей способностью (пустотелый кирпич, гипсокартон, ДСП).

Не большие хитрости при резке плит

Если этого правила не придерживаться, то во время спиливания бетон будет зализываться. После того, как болгаркой была очерчена линия, этот надрез простукивается при помощи кулачка в непосредственном месте среза. Удар должен приходиться на трубу, а не по ребру. Она пробивается с четвертого удара, после чего ненужный участок можно демонтировать. Так следует поступить со всеми трубами. После того, как они были пробиты, пробиваются ребра, но с боковой стороны.

На этом этапе вес плиты должен сыграть вам на руку, и она уже должна просесть, что облегчит дальнейшие манипуляции. На этом этапе необходимо использовать лом. С его помощью пробивается вся нижняя часть трубы, вплоть до арматуры. Она очищается от бетона и перерезается болгаркой. Для этого следует использовать диск по металлу. Рваную сторону лучше поместить в кирпичном «домике», после чего тщательно замазать раствором, чтобы укрепить его.

Как уложить плиты на фундамент

Перед тем как укладывать железобетонные плиты на фундамент, необходимо проверить ровность поверхности с помощью лазерного нивелира или обычного строительного уровня. При необходимости исправьте все недочеты, связанные с этим параметром, и переходите непосредственно к раскладке плит. В зависимости от особенностей проекта выполняется опирание железобетонных плит на фундамент гладкой стороной вниз, а необработанной наверх. Следите за тем, чтобы плиты укладывались на минимальное расстояние друг к другу.

Как известно, все плиты обладают стандартным размером и может случиться так, что не удастся перекрыть всю площадь целым числом плит. Поэтому первую и крайнюю плиты кладите с опиранием только на две стороны, отступая от третьей стены на расстояние до 25 см. Все образовавшиеся пустоты заделываются в дальнейшем раствором из цемента или бетонной смесью из щебня. Для выполнения монтажа привлеките подъемную технику – это поможет сократить число переустановок и уменьшить затраты на аренду. Понадобится и бригада рабочих из 3-4 человек. Один будет крепить стропы на плитах, а остальные укладывать их на фундамент и ровнять.

Лучше укладывать плиты на фундамент, обработанный цементным раствором. При этом на опорные стены нанесите слой раствора толщиной около 20 см, учитывая, что в его толщу будет уложена арматура диаметром 10-12 мм. Таким образом можно достигнуть одного уровня плит по стыкам и предупредить полное выдавливание раствора из стыка

Важно! Все имеющиеся в плитах пустоты нужно предварительно заделать утеплителем и цементным раствором

Окончательно отрегулировать положение плит перекрытия можно с помощью лома. Эту операцию выполняйте сразу после укладки. Если есть желание, то можно осуществить анкерование железобетонных плит к фундаменту – это позволит плитам не гулять по горизонтали. Можно также связать плиты между собой при помощи арматуры, обеспечив конструкции дополнительную устойчивость.

Избавиться от фасок и оставшихся зазоров можно при помощи обычного кирпича. Если у вас нет возможности заложить плиты целым кирпичом, вы можете использовать пенопласт. Как уже было сказано, швы значительной ширины могут заполняться и бетонной смесью из щебня мелких фракций. Иногда под стык изнутри требуется прикрепить доску: используйте для этого проволоку, подвязывая ее к уложенному поперек шва пруту арматуры. Заделывайте швы сразу после монтажа плит, иначе они забьются строительным мусором, который может ухудшить изоляцию стыков.

Если вы хотите получить самое долговечное и надежное перекрытие, выложите весь периметр кирпичом, утеплите его пенопластом, а сверху укройте армирующей сеткой и повторно нанесите слой цементного раствора. Все, фундамент из плит перекрытия готов.

Монтаж плит перекрытия технология — Фундамент своими руками

Железобетонные плиты — один из самых распространенных типов перекрытий. Они обеспечивают высокую прочность и позволяют смонтировать жесткую конструкцию в максимально сокращенные сроки. Монтаж плит перекрытия — ответственная задача, которая требует определенных знаний в области строительства. Обо всем по порядку.

Резка плит

Иногда, чтобы установить плиту, необходимо ее разрезать. Технология предусматривает проведение работ болгаркой с диском по бетону. Разрезать плиты ПК и ПТ по длине нельзя, поскольку в опорных зонах у них расположено усиленное армирование. Если опереть такую обрезанную плиту, то один край буде ослаблен, по нему пойдут серьезные трещины. Резать плиты ПБ по длине можно, это связано с особенностями способа изготовления. Под место разреза укладывают брус или доску, что облегчит работу.

Разделение по длине выполняют по ослабленной части сечения — отверстию. такой способ подходит для ПК, но не рекомендуется для ПБ, поскольку ширина стенок между отверстиями у них слишком мала.

После установки отверстия в зонах опирания на стены заливают легким бетоном или забивают минеральной ватой. Это необходимо для обеспечения дополнительной прочности в местах защемления в стены.

Что делать, если не удалось равномерно разложить изделия по ширине

Иногда размеры помещения не соответствуют ширине изделий, в этом случае все промежутки сгоняют в один. Это пространство перекрывают с помощью монолитного участка. Армирование, происходит изогнутыми сетками. По длине они опираются на верх перекрытия и словно провисают в середине монолитного участка. для перекрытий применяют бетон не ниже В 25.

Технология сборного перекрытия на кирпич или блоки достаточно проста, но требует внимания к деталям.

Монтаж плит перекрытия: инструкция по укладкеУкладка плит перекрытия — трудоемкий процесс, требующий ответственного подхода. Мы расскажем, как как правильно класть плиты перекрытия на разные стены.

емкость для замешивания раствора;

Требуемый персонал для проведения работ по монтажу плит:

монтажник , монт ирующий плиты, старший в звене;

монтажник , монт ирующий плиты ;

работник, занимающийся такелажными работами.

Процесс монтажа

Перед началом монтажа плит перекрытий места опирания тщательно выверяются

по высоте и горизонтали и нансится цементный раствор до проектной отметки.

Плиты монтировать по слою свежеуложенного цементно-песччаного раствора М100.

Толщина слоя пластичного раствора под опорными частями должна быть не менее 20мм.

Многопустотные плиты перекрытий, опирающиеся на наружные стены из

кирпича, укладывать по выровненному, свежеуложенному слою ЦПС М100 толщиной 20мм.

2. Размер заделки плиты в кирпичные стены 90-240мм.

3. Все плиты перекрытий должны иметь заводскую заделку торцевых пустот

4. Ряд кладки под опорную часть плит следует выполнять тычковым.

5. В узлах опирания сборных железобетонных плит на стены нужно устанавливать

6. Крепление анкерами стен с перекрытиями выполнить сразу после монтажа плит

перекрытий на раствор и проверки правильности их положения.

7. Расстояние между анкерами принимать не более 3м, расположение. марку и детали

установкик анкеров выполнить в соответствии с чертежами проекта.

8. Выемки в плитах у монтажных петель после монтажа тщательно заделать

бетоном В7.5 по ГОСТ 26633-91*.

9. Швы между плитами перекрытий очищаются и тщательно замоноличиваются.

Замоноличивание швов производить после установки соединительных элементов

бетоном В15 с мелким заполнителем.

10. Для пропуска вертикальных коммуникаций в многопустотном настиле допускается

сверление отверстий до 140мм в местах пустот, не нарушая целостности ребер, пробивка

отверстий ударным инструментом не допускается. Для отверстий от 140 до 300мм

допускается высверливать одно из продольных ребер совместно с арматурой.

11. При образовании отверстий более 300мм необходимо выполнять монолитные участки.

12. При раскладке плит перекрытия крайнее продольное ребро допускается заводить

в стену не более чем на 25мм.

13. Обязательно выполнение связевых сеток под плитами перекрытий в местах

пересечения несущих и самонесущих стен.

14. Все монтажные работы должны производиться согласно требованиям

СНиП 3.09.01-85 «Производство сборных железобетонных конструкций и изделий»,

Раствор для укладки плит перекрытия

Перекрытия бывают цокольные, мансардные, междуэтажные и чердачные. Независимо от места расположения и материала перекрытия должны отвечать определенным требованиям: быть тепло, гидро и звуконепроницаемыми, прочными, жесткими, пожаробезопасными.

Высокими показателями прочности характеризуются монолитные железобетонные перекрытия, которые применяются при возведении крупных объектов и призваны выдерживать большие нагрузки. Железобетонные перекрытия несгораемые и долговечны.

По типу возведения различается монолитная плита перекрытия (их изготавливают на месте) либо сборная плита перекрытия (состоящая из готовых элементов заводского производства).

Соединение бетона и арматуры, позволило сделать конструкцию ЖБИ плит прочной и долговечной, хорошо работающей на изгиб. Без учета веса плиты, расчетная нагрузка не должна превышать, 6,0кПа. Стандартная ЖБИ плита перекрытия должна выдерживать землетрясения силой 7-9 баллов. При строительстве зданий, обычно используют ЖБИ плиты перекрытия стандартных размеров.

Маркировка плит перекрытий

ПК 60-15-10Ат – плита длиной 6 метров, ширина 1,5 метра, допустимая нагрузка – 1000кг/м2.

Основной стандарт толщины от 22 до 30 см. (у плит ППС). Так же они отличаются допустимой нагрузкой на квадратный метр площади. Плиты перекрытия пустотные длина от 3 до 6,3 метров. Плиты ППС до 12 метров.

Технология монтажа плит перекрытия

До монтажа перекрытий проверяют горизонт верхних опорных частей кладки под перекрытия, которые должны находиться в одной плоскости (разница в отметках в пределах этажа не должна превышать 15 мм).

Монтаж панелей начинают от торцовых стен, при этом монтажники находится на инвентарных подмостях (столиках), а последующие панели укладывают на ранее уложенных плитах.

Монтажники кельмами очищают опорную поверхность стен и перегородок, работая с перекрытия или со столика-стремянки, установленного на нижележащем перекрытии.

Накладывают раствор по всей опорной поверхности стены и кельмой расстилают его ровным слоем

Машинист крана поднимает панель и подводит на место укладки.

Где-то на высоте 20-40 см от места отпирания, монтажники направляя руками, ориентируют плиту на укладку. Когда готово, дают команду машинисту крана и плавно опускают панель перекрытия.

Оставляя стропы натянутыми, панель если нужно подправляют монтажными ломиками, проверяют уровнем горизонтальность поверхности и положение панели по высоте.

Ослабляют и убирают стропы.

Если обнаружится, что плоскости установленной и смежных с ней панелей не совпадают более чем на 4мм, панель поднимают краном, исправляют растворную постель и устанавливают заново.

Длина опирания плиты не должна быть менее 12см.

Толщина слоя раствора под плитами перекрытий должна быть не более 20 мм.

3 – несущая стена

Края панелей и плит перекрытий должны надежно опираться на стены. Запрещается оставлять панель в перекрытии при меньшей ширине опоры, чем по проекту. Это может привести к скалыванию бетона у края панелей перекрытий или панелей стен и перегородок, в результате чего панель перекрытия может обрушиться.

Панели перекрытий после выверки закрепляют в соответствии с указаниями в рабочих чертежах: монтажные петли панелей приваривают к анкерам, заделанным при кладке стены, смежные панели скрепляют между собой анкерами за монтажные петли. Продольные швы (стыки) между панелями заделывают раствором, плотно зачеканивая им шов на всю глубину. Стыки панелей перекрытия со стенами заделывают вслед за монтажом перекрытия.

В панелях при опирании их на наружные стены обязательно заделывают пустоты легким бетоном или готовыми бетонными пробками на глубину не менее 120мм. Это делают с целью теплоизоляции, чтобы в местах опирания перекрытий зимой не промерзли стены. Так же заделывают тяжелым бетоном или вкладышами пустоты в панелях, опирающихся на внутренние несущие стены, начиная с третьего перекрытия от верха зданий и ниже. Такая заделка необходима для предохранения опорных частей пустотных настилов перекрытий от разрушения под давлением вышележащих конструкций.

Наименьшая длина опирания в мм плит длиной 6 м

на стальные конструкции – 70 ммна железобетонные конструкции – 75 ммна каменные конструкции – 120 мм

Многопустотные панели перекрытия складируют горизонтально в штабеля высотой до 2.5 метров. Нижний ряд в штабелях укладывают на деревянные подкладки сечением 150-150, 100-100 мм. Последующие подкладки располагают вертикально относительно друг друга, перпендикулярно к пустотам, отступая на 35 сантиметров от края плиты.

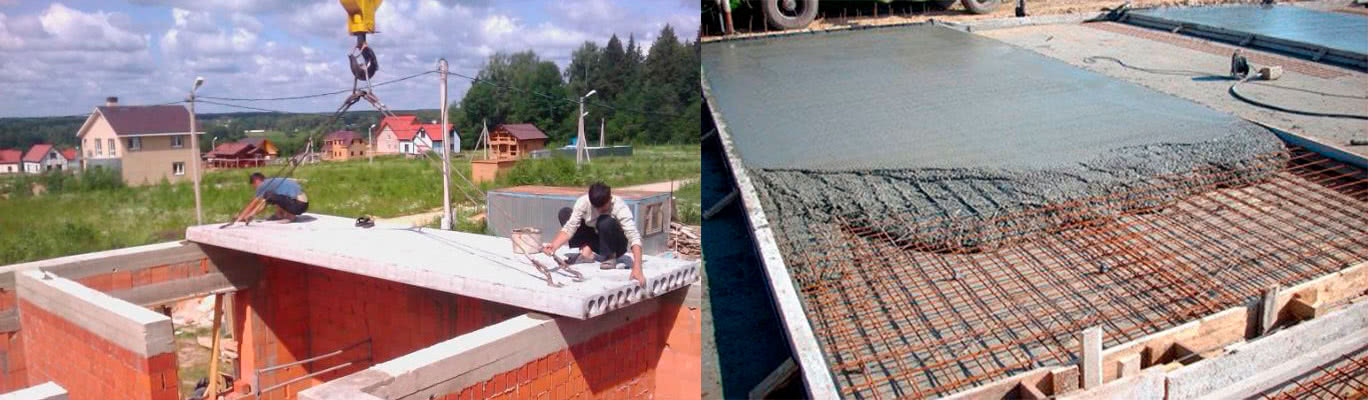

Плиты перекрытия или монолит: основные отличия

Звукоизоляция

Находиться внутри помещения комфортно только тогда, когда уровень шума не будет превышать 52 дБ

При этом следует обратить внимание, что шум, в зависимости от источника, бывает двух типов

  • Воздушный – к данному типу относится музыка, разговоры, звук телевизора. Как плиты, так и сборно-монолитные перекрытия способны обеспечить звукоизоляцию на уровне приблизительно 50 – 52 дБ.
  • Ударный – к звукам данной группы относится шум, вызванный при проведении строительно-ремонтных работ, передвижение мебели, прыжках, ходьбе. Плиты гарантируют звукоизоляцию ударного шума до 88 дБ, а вот сборно-монолитные плиты перекрытия распространяют такой тип звуков.

Гидроизоляция

Благодаря тому, что монолит производится непосредственно на стройплощадке по бесшовной технологии, у этого материала вообще нет стыков, что сводит возможность протечки к нулю. В то же время, пустотные плиты перекрытий обладают слабыми гидроизоляционными качествами и в местах стыках и швов. Именно поэтому при применении таких плит необходимо дополнительно использовать гидроизоляцию по всей площади.

Особенности монтажа

В монолитном строительстве очень важно не прерывать процесс заливки бетона, так как это может привести к дефектам и появлению трещин. Сборные перекрытия изготовлены по ГОСТу, поэтому при правильном монтаже с их эксплуатацией не возникнет никаких проблем

Также стоит отметить, что работы по организацию перекрытий можно выполнять в любое время года. Единственное, что при минусовых температурах, в бетон следует добавлять специальные противоморозные смеси. Более того, все помещение необходимо будет прогревать в течение трех суток. Все эти действия увеличивают стоимость строительства объекта в зимний период приблизительно на 20%.

Сроки выполнения работ

Чтобы монолитное межэтажное перекрытие прослужило дольше, не растрескалось и не деформировалось, после монтажа оно должно выстоять без нагрузки, не менее 28 дней. Сборное перекрытие собирается достаточно быстро и его можно сразу эксплуатировать.

Варианты и ассортимент

Возможность выбирать самостоятельно – жб плиты перекрытия производятся определенных размеров, что ограничивает проект дома. Монолитные перекрытия позволяют воплотить в жизнь любые проектные решения.

Особенности и рекомендации

Расчет по установке перекрытий необходимо сделать до укладки фундамента, на этапе проектирования.

Логично, что монтаж, выполняемый с точным следованием классической технологии, дает возможность получить вполне приемлемый результат, однако для того, чтобы монтаж элементов перекрытия проходил максимально эффективно, рационально и правильно,  необходимо обратить внимание на ряд организационных моментов. Прежде всего, перед тем как заказывать железобетонные конструкции, нужно вычертить подробный план установки перекрытий с указанием всех размеров

Подобная схема поможет не только правильно определить количество и размеры всех требуемых для перекрытия элементов, но и даст возможность выбрать наиболее подходящий способ их размещения с учетом нужных зазоров, заходов на стену и других нюансов. Хотя лучше сделать все эти расчеты еще на этапе проектирования, до укладки фундамента

Прежде всего, перед тем как заказывать железобетонные конструкции, нужно вычертить подробный план установки перекрытий с указанием всех размеров. Подобная схема поможет не только правильно определить количество и размеры всех требуемых для перекрытия элементов, но и даст возможность выбрать наиболее подходящий способ их размещения с учетом нужных зазоров, заходов на стену и других нюансов. Хотя лучше сделать все эти расчеты еще на этапе проектирования, до укладки фундамента.

Заказывать железобетонные конструкции лучше всего заблаговременно, к примеру, за несколько недель или даже за пару месяцев до предполагаемого монтажа. Дело в том, что производители стараются не занимать склады готовыми изделиями, а сразу продавать их, так что, скорее всего, в наличии не будет ни нужного количества, ни подходящего размера перекрытий.

Подумать о порядке разгрузки железобетонных конструкций и методе их хранения тоже лучше заблаговременно. Удобнее всего, если перекрытия будут пронумерованы. Лучше положить конструкции таким образом, чтобы их можно было использовать по порядку и не передвигать с места на место, отыскивая в штабеле требуемый элемент.

Процесс укладки монолитного перекрытия фундамента

Монолитное перекрытие плит выбирают для укладки фундамента зданий с нестабильным основанием и низкой несущей способностью, поскольку такой вид заливки позволяет равномерно перенести нагрузку от всех стен здания и всей своей площадью оказывает давление на грунт.

Первое, что нужно сделать при укладке фундамента, – это вырыть котлован необходимой глубины. Желательно при помощи бульдозера. После готовности котлована его нужно довести до абсолютно ровного состояния с допустимой погрешностью в 5 сантиметров.

Выравнивание котлована осуществляется двумя методами:

  1. Ручным . Рабочие в ручном режиме, при помощи лопат, выравнивают поверхность грунта;
  2. Механическим . Для этих целей нанимается мини-экскаватор, на который устанавливается планировочный ковш, не имеющий зубов и водитель технического средства подчищает дно с использованием лазерного нивелира.

Итак, дно котлована имеет ровную поверхность и готово к дальнейшим работам. На первом этапе необходимо уложить так называемый бугорок или тощий бетон. Первый слой низкомарочного класса бетона заливается на толщину не более 10 сантиметров. Этот слой необходим для того, чтобы снизить любую погрешность по горизонту основания и окончательно выровнять дно.

На следующем этапе укладки устанавливаются опалубки из ламинированной фанеры. Для опалубок этот материал наиболее предпочтителен. В целях экономии можно взять эти элементы строительства в аренду.

После установки гидроизоляции и опалубок вяжется нижняя сетка, состоящая из арматуры. Нижняя часть сетки крепится на специальные тарельчатые металлические подставки. Круглые тарелки нижней части подставок нужны для того, чтобы не продавить и не повредить уложенную гидроизоляцию.

Для прочности фундамента используются закладные выпуски под установку монолитных колонн. Они встраиваются непосредственно в бетонную плиту. Такая арматура имеет Г-образную форму, вертикальной палочкой она вставляется в тело монолитной плиты.

В обязательном порядке при укладке плиты нужно производить вибрирование толщины бетона. При помощи этой операции из влажного слоя бетона выгоняются пузыри воздуха, приближая конструкцию к требованиям ГОСТ, предъявляемым к строительству многоэтажных зданий. Вибрирование бетона производится посредством глубинного вибратора. Данное механическое устройство после погружения вала в бетон выгоняет из последнего пузыри воздуха.

По завершению этой процедуры обязательно выравнивают поверхность резиновой виброрейкой. По сути, виброрейка – это такое длинное правило с установленным бензиновым двигателем. Принцип его действия предельно прост: на виброрейку переносится вибрация двигателя и при движении получается идеально ровная поверхность. Проверить, насколько хорошо прошел процесс выравнивания, можно лазерным ротационным нивелиром.

Бетон заводского приготовления перемешивается в бетономешалке, после чего его можно залить в пространство между заготовками. Качество бетона нужно проверять заранее. Для этого изготавливаются пробные кубики бетона размером 10х10 в количестве двух штук. По истечении 28 дней бетон набирает свою марочную прочность, и кубики передаются на проверку качества и соответствия требованиям к строительству в испытательную лабораторию. После этого бетон можно залить.

Готовый фундамент должен устояться. Процесс высыхания происходит в течение 28-30 дней, за время которых основание набирает крепость и необходимую прочность. По завершению работ снимаются опалубки, вместо которых возводится цоколь, который чаще всего делают из влагоотталкивающего кирпича «черепашка» или обрабатывают другими способами. Фундамент готов.

Монтаж плит – возникающие сложности

При нарушении правил транспортировки и складирования панелей возможны непредвиденные ситуации, связанные с образованием трещин.

Предотвратить растрескивание помогут следующие рекомендации:

  • складируйте железобетонные изделия на ровную основу;
  • устанавливайте между плитами деревянные прокладки равной толщины;
  • располагайте брусья строго по вертикали;
  • не допускайте соприкосновения пустотных плит.

При незначительных дефектах и малых трещинах допускается установка панелей в ненагруженных участках с заделкой трещин цементным раствором. Плиты со сквозными трещинами необходимо разрезать на отдельные части и применять их в качестве коротких секций.

Как выбрать керамогранит для пола по толщине

Для жилых помещений подходит керамогранит толщиной 8–10 мм. Для ванной и уборной выбирайте плиты толщиной 8 мм, ведь в них мало тяжелой мебели и низкий риск падения твердых тяжелых предметов. Для кухни, коридора, прихожих и жилых комнат выбирайте керамогранит толщиной 10 мм. Он выдержит падение сковороды, статическое давление от мебели на ножках.

Для магазинов и мест с большой проходимостью выбирайте керамогранитные плиты толщиной 10–12 мм. Для торговых центров, бизнес-центров и офисных зданий будет достаточно плит 10 мм. Они выдержат, даже если по ним проходит несколько тысяч человек в день и давление не слишком тяжелых стеллажей с товарами или офисной мебели. Для строительных магазинов, автосалонов и гипермаркетов с большим количеством товаров на стеллажах выбирайте керамогранит толщиной 12 мм.

Для производственных и складских помещений выбирайте керамогранитную плитку для пола толщиной 10–14 мм. Такая плитка подойдет для складских помещений с высокими и тяжелыми стеллажами, автосалонов, столярных мастерских, СТО.

Шкала подбора керамогранита по толщине

Стоимость керамогранита за квадратный метр зависит от его толщины, поэтому не рекомендуем для помещений с небольшой нагрузкой на покрытие выбирать излишне толстые плиты. Так как чем тоньше керамогранит, тем меньше его вес, вы сэкономите не только на закупке материала, но и на его доставке.

Такелажные работы

ПК обладают немалым весом, манипуляции с ними непросты. В большинстве тяжёлых железобетонных изделий имеются закладные петли для зацепа крюков стропальных тросов. Однако, выпускается ряд многопустотных железобетонных перекрытий без петель. Плиты из ячеистого бетона, производимые по лицензиям немецких компаний, также не оснащаются такелажными петлями. Для подъёма таких ПК применяют захватные устройства, так называемые кондукторы. ПК, не оснащённые петлями, обладают трапециевидным сечением, сужающимся кверху. На боковых поверхностях имеются выступы, за которые фиксируют зацепы кондуктора.

Расчеты

В работе нужно правильно рассчитывать нагрузку на стены от плит перекрытий и наоборот, так как пренебрежение данными показателями способно привести к необратимым последствиям – обрушению постройки.

В жилом доме расчет проводится на распределение нагрузки, которая определяется с помощью формулы: q1=400 кг/м². К данному показателю прибавляют массу плиты (примерно, 250 кг/м²), стяжку из бетона и полы (около 100 кг/м²). Поэтому, в данном примере нагрузка равна 750 кг/м².

В расчете всегда учитывают также изгибающее напряжение плиты, класс цемента и сечение армированных стержней.

Как изготавливают

Плиты перекрытий пустотные изготовляются на основе разных типов и серий бетона. В их числе:

  • Силикатные.
  • Легкие.
  • Тяжелые.

При выпуске полых конструкций на базе перечисленных типов бетонной смеси задействуются разные технологии и способы:

  • Без опалубки. Для изготовления таких изделий применяют автоматизированное оборудование с поддержкой функции вибрационного уплотнения. Заготовка постепенно проходит по линии и обрабатывается с помощью автоматики, которая придает ей правильную геометрию и габаритные размеры пустотных плит перекрытия. С целью повышения плотности конструкцию снабжают арматурными канатами.
  • С опалубкой. Бетонная смесь помещается в стандартную металлическую опалубку с металлическими стержнями и арматурой. Когда круглопустотные плиты проходят процедуру трамбовки, их обрабатывают в гидротермических камерах. По завершении процесса пропаривания продукцию достают из опалубки и оставляют застывать.

Второй метод считается более востребованным, поскольку он выполняется без применения сложного оборудования и технологий. В большинстве случаев его задействуют на промышленных предприятиях, где выпускаются железобетонные многопустотные плиты. Наличие армированных элементов поднимает прочностные свойства.

Правила и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

  • подготовка горизонтальной плоскости фундамента, на которую будут укладываться плитные блоки;
  • монтаж перекрытия;
  • крепление к фундаменту, этот процесс называется анкеровкой;
  • заделка зазоров и технологических отверстий.

Подготовительный этап

В независимости от того, из каких материалов был возведен ленточный фундамент, всегда присутствует большая вероятность, что его верхняя горизонтальная плоскость имеет перепад и неровности. От них надо избавиться. Как это сделать, зависит от величины перепада.

  1. Если это значение небольшое, до 5 см, то выравнивание производят цементно-песчаным раствором с добавлением щебня или без такового. При этом щебень должен быть мелкой фракции. В заливаемый слой обязательно укладывают армирующую сетку.
  2. Если перепад составляет 5-10 см, то выравнивание проводят кирпичами.
  3. Если значение больше 10 см, то плоскость фундамента выравнивают бетонным армирующим поясом, который заливают в установленную опалубку.

Чтобы не делать все это, нужно просто точно провести сооружение фундаментной конструкции

Особое внимание уделить горизонтальному расположению верхней плоскости

Укладывали ли вы когда-нибудь плиты перекрытия своими руками?

ДаНет

Монтаж плит

Перед тем как уложить плиты перекрытия на фундамент, необходимо разобраться в их раскладке. Существуют четки нормативы, которые надо обязательно учитывать.

  1. Если был залит бетонный фундамент, или он был собран из фундаментных блоков, то размер опирания плит перекрытия на фундамент не должен быть меньше 6 см.
  2. Если фундамент – это кирпичная конструкция, то опирание не должно быть меньше 12,5 см.
  3. Первая и последняя плита не должны быть уложены на стены, которые расположены вдоль самих плитных изделий. Обязательно оставляются просветы шириною до 25 см, которые впоследствии надо будет заложить.

В строительных СНиПах нет строгих правил по поводу наличия или отсутствия скрепляющего раствора, на который укладывают перекрытие. Но лучше его использовать. Обычно для этого применяют цементно-песчаный раствор марки не меньше М100. Его замешивают на просеянном песке, чтобы в нем не было камешков. Последние могут стать причиной перекоса устанавливаемых бетонных изделий.

В правилах укладки присутствует несколько требований, которые надо придерживаться:

  1. Скрепляющий раствор наносится толщиною 2 см. В него надо уложить арматурный каркас в виде решетки или отдельных продольных стержней, изготовленных из арматуры диаметром 8-12 мм.
  2. Так как плиты, используемые в частном домостроении, это пустотелые изделия с отверстиями по торцам, то необходимо до начала укладки их на фундамент провести заделку этих отверстий с двух сторон. Чаще всего для этого используют теплоизоляционный материал, к примеру, минеральную вату, которую заворачивают в полиэтиленовую пленку. Отверстия после утепления обязательно заделывают цементным раствором.
  3. У плитных изделий две стороны: одна гладкая, другая шероховатая. Укладку надо проводить гладкой стороной вниз. Она будет формировать потолок в подвале. Все дело в том, что бетонные изделия заливаются в формы. Так вот нижняя плоскость ложится на гладкую металлическую поверхность, а верхняя затвердевает на воздухе, поэтому она и имеет шероховатости. При этом надо добавить, что нижняя гладкая сторона все время работает на растяжение, а верхняя на сжатие. Поэтому в нижнюю часть укладывается более мощный арматурный каркас, чем в верхнюю.
  4. Последовательность монтажа определяется проектом дома. Строгих требований в этом плане нет. Но обычно начинают монтировать с одного из краев будущего строения, укладывая остальные элементы по порядку. Если внутри дома будет подниматься несущая стена, под которую возводят стенку фундамента, то плиты не должны закрывать ее. То есть несущая конструкция должна опираться на фундаментный элемент, а не на перекрытие дома.
  5. Не стоит пренебрегать техникой безопасности. Главное – это правильное поднятие груза. Здесь требование одно – стропы подъемного механизма должны располагаться относительно друг друга под углом не больше 90°. Каждая плита крепится к крюку подъемного крана четырьмя стропами. Об этом водитель спецтехники осведомлен, но контролировать это надо обязательно.
  6. После монтажа бетонных изделий на раствор, есть 10 минут, чтобы их поправить. То есть пододвинуть друг к другу или выровнять по торцам. Для этого используйте ломы.

Читайте еще: Как правильно уложить песчаную подушку под фундамент.
