Советы по выбору
Самодельные изделия и покупные запоры довольно многочисленны, поэтому бывает довольно сложно определиться с их выбором. Выбор изделия зависит от способа применения модели.
Выбирая запирающиеся устройства для калиток, следует учитывать многие моменты
Важно, чтобы подобные изделия выполняли свое прямое предназначение, то есть надежно защищали от попадания на территорию незваных гостей
Вместе с тем такие изделия должны выполнять и декоративную функцию.
Приобретая готовое изделие, следует учесть:
- в каких условиях будет оно эксплуатироваться;
- материал, используемый для калитки;
- надежность крепления;
- ширину полотна двери.
Все перечисленные параметры будут влиять на размер модели, ее вес и сложность.
Для запирания калиток или ворот лучше выбрать не простой засов, а более массивный и прочный наружный фиксатор. Подобное изделие позволит владельцу имения защитить жилище, не дав возможности злоумышленникам открыть запоры снаружи.
Специалисты рекомендуют приобретать подобные изделия в хозяйственных магазинах. Особо это касается засовов для калиток, имеющих один тип. Модели же для ворот также можно сделать и самому.
В отличие от калиток ворота имеют другие параметры. Различаются они внешне, своими размерами, конструкцией, материалами. В случае с воротами монтаж устройства лучше сделать скрытым для исключения видимости, ведь здесь красота щеколды менее важна, нежели защитные функции изделия.
Приобретение уже готовой калитки с предусмотренной задвижкой либо защелкой станет оптимальным выбором и позволит создать надежную защиту и фиксацию. Существуют специальные системы для подобных механизмов, обеспечивающих надежность всей конструкции и бесперебойную работу.
Выбор готовых устройств производят с учетом стройматериалов, используемых для калитки, конструкции и особенностей
Особо следует обратить внимание на качество приобретаемого устройства и на устойчивость материала к негативным природным факторам. Учитывая, что замки будут находиться в контакте с влагой и воздухом, подвижные детали конструкции начинут ржаветь, поэтому их рекомендуется смазывать автомобильной смазкой WD40
Механические запоры нередко нуждаются в ремонте, поэтому целесообразно подобрать более простые изделия, имеющие простой механизм, не требующий починки.
Виды замков
Электрические замки для калиток отличаются по конструкции и основному назначению.
Так, электрозамок бывает:
- врезной;
- накладной.
Крупный план
При этом существуют разные виды замков:
- электрозащелка;
- электромоторный;
- электромагнитный;
- электромеханический.
Электрозащелка
Все конструкции имеют как свои плюсы, так и минусы:
- Электромеханический. С учетом отзывов на строительных форумах – это самые популярные конструкции для частного дома. Они показали себя как довольно надежные, хоть и чуть дорогостоящие. Это с условием, что изделие произведено солидным изготовителем. Выбор изделий очень велик. Он позволяет купить конструкцию, которая идеально подходит по форме, а также по способу установки. Основное преимущество – в комплекте находится механический ключ, которым можно открыть калитку при отключении электричества. Главный недостаток – требуется провод-переходник, который протягивается через всю створку, что не всегда эстетично выглядит.
- Электрозащелка на калитку. Разновидность электромеханического замка. При подаче электричества защелка не фиксируется – калитка открывается. Во время прекращения подачи тока калитка закрывается. В этом заключается главное различие в схеме работы между электрозащелкой и замком. Дверь нельзя открыть поворотом ручки. Электронная защелка используется для легких конструкций входных дверей.
- Электромагнитный. У этого замка отсутствует сложный механизм, при этом он имеет силу держания в пределах 600–700 кг. Также у него невысокая цена. Но, невзирая на это, огромного спроса на данное устройство нет. Так как у него отсутствует запасная механическая замочная скважина и ему необходимо постоянное электропитание.
- Электромоторный. Устройство этого замка напоминает электромагнитную конструкцию. Отличие состоит лишь в том, что в электромоторном замке находится электродвигатель с редуктором, а не магнит. Это устройство лучше всего подходит для тяжелых распашных ворот, а не для входной уличной двери. Да и стоимость у него довольно высокая.
Схема подключения электрозамка
Изготовление самодельной щеколды
Рассмотрим более подробно методологию изготовления различных навесных запоров, которые максимально востребованы и просты в производстве.
Поворотная щеколда
Чаще всего этот вид используется в качестве временного приспособления на короткий срок, а после заменяется более капитальным.
Чаще всего материалом для изготовления служит деревянный брусок, который обтачивается в форме ромба.
Далее следует выполнить следующие работы:
- В центре ромба просверливается отверстие под дюбель.
- На поверхности обналички выбирается место, куда на дюбель закрепляется ромбовидный элемент.
Поворотом «ромба» калитка закрывается и открывается возвращением его в исходное вертикальное положение.
Щеколда с навесным замком
Это тоже несложный вариант для самостоятельного производства. Необходимо изготовить основной конструктивный элемент – корпус, для этого нужно:
- Сделать с помощью сварки или пайки прямоугольную полую конструкцию наподобие узкого пенала.
- На одной стороне пропиливается продолговатое отверстие, по которому будет ходить затвор.
- Внутри пенала закладывается язычок – продолговатый лист металла по величине самого корпуса.
- К язычку изготавливается засовная петля, которая закрепляется на обналичке рядом с калиткой. Это ответная часть.
- Сам пенал закрепляется на припайные ушки на саму калитку. Для этого можно использовать саморезы.
Навесные замки должны соединять ответную часть и засов в единое целое, создавая единый барьер по ходу открывания калитки. На этом основан принцип действия данной категории.
Самозащёлкивающаяся щеколда
Этот тип щеколд можно назвать полуавтоматическим, он изготавливается аналогично предыдущему типу, но имеет некоторые сложности.
Сам язычок необходимо сделать подвижным не только вдоль корпуса-пенала, но и по горизонтали внутри. Для этого используются пружины, которые можно приобрести в хозяйственном магазине или в специальных торговых центрах, где торгуют инструментом.
Далее следует выполнить следующие мероприятия:
- На язычке необходимо сделать направляющие лунки вначале и в конце, но с разных сторон. Для лунок привариваются гайки, в которые «прихватываются» пружинки.
- Язычок заводится в корпус. Теперь для движения язычка пружины нужно отжать.
- В качестве ответной части на обналичке делается буртик, на который заводится защелка. Пружины сами под действием возвратной силы сцепляют бурт на язычке с буртом на ответке.
https://youtube.com/watch?v=bd218zKqwDA
Плюсы и минусы
Преимущества электромеханических замков на калитку в том, что:
- Механизм надежен. Сложно взломать и открыть, даже если произошло обесточивание системы.
- Установить его можно самому.
- Замок хорошо комбинируется с домофоном, видеонаблюдением. Позволяет открыть дверь дистанционно, из дома.
- Его допускается ставить на калитку из многих материалов (профнастила, ковки, евроштакетника, дерева).
- Замок служит долго. Для использования при отсутствии электропитания не сложно подключить аккумуляторную батарею.
- Дверь можно заблокировать изнутри.
Но и недостатков достаточно:
- Есть риск порчи одежды, имущества проходящих мимо жильцов об выступающий ригель калитки.
- Считается, что электромеханические замки быстрее ломаются. Для повышения безопасности рекомендуется рядом ставить обычный механический.
- Большинство моделей плохо переносят влагу и перепады температур.
- При неаккуратном закрытии входной двери двойной ригель получает сильную нагрузку, удар, из-за чего быстрее ломается.
- Стоят такие замки много.
- Использование электрического питания влечет за собой дополнительные расходы.
Принцип работы электромеханических замков
Перед покупкой смотрите на комплектацию изделия. Основные его элементы:
- корпус из высококачественной стали;
- коробка для блока питания и сам блок;
- кабель, которым соединяют блок питания и замок;
- ключи;
- панель для вызовов;
- домофон;
- инструкция по установке.
Принцип действия таков:
- Закрытие происходит за счет задвижки, которая входит в удерживающий ее паз.
- Открытие осуществляется фиксатором пружины, который сбрасывается под электрическим напряжением через подключенные контакты.
- Чтобы открыть дверь изнутри необходимо нажать на кнопку или приложить электронный ключ, карту.
Такие замки удобны, когда у хозяев есть автомобиль. Их часто устанавливают на откатные, распашные ворота, чтобы при открытии и закрытии срабатывала автоматика. Преимущество устройства – удобство и экономия времени.
К более дорогим относят электромеханические замки с кодовой системой управления. Чтобы открыть такой, каждый раз придется вводить комбинацию чисел.
Если электричества нет, разблокируют замок ключами, которые идут в комплекте.
Способы крепления
Вы должны заранее определить, как вы хотите взаимодействовать с замком и что для вас будет удобным. В общем смысле, вы можете:
- Запирать замок с обеих сторон или только с одной;
- Купить дешевый замок или более дорогой аналог. По-большому счет, цена может расти, постоянно дополняясь новыми характеристиками;
- Открывать традиционным способом с помощью ключа или же с помощью пульта управления.
Самым привычным навесным замком является модель «амбарного типа». Все вы помните эти увесистые, монолитные куски железа, которые порой даже в руках было тяжело держать.
Отличались долговечностью работы, сегодня модельный ряд их пополнился кодовыми образцами, в дополнение к обычным цилиндровым. Плюсов у них достаточно много, например, невысокая стоимость и простота в установке. Купили навесные петли (в простонародье «ушки»), прикрепили их к калитке и замок можно вешать.
Правда оценивая достоинства данного образца, не стоит обходить и его минусы:
- Замок на металлическую калитку такого типа легко можно срезать болгаркой или банально выломать ушки ломом. Подобное происходит достаточно часто и не стоит об этом забывать. Добавьте и то, что как правило сложность замка у такого типа не отличается высокой сложностью;
- Калитка не зафиксирована при использовании такого замка, и если дверь ворот легко подпирается штырем, ваша калитка всегда будет иметь небольшую щель;
- Такой замок — это красная тряпка, своеобразный сигнал того, что дома никого нет. Злоумышленники таким образом могут вычислить, когда вас не бывает на месте;
- Отрыть их можно только с обратной стороны, что не очень удобно.
Сегодня замки такого типа применяют на территории, за которой есть пристальный контроль, например гаражах, сараях, или же запирая дверь изнутри, как дополнительная защита на ночь.
Что советуют специалисты
После проведения монтажа обязательно контролируйте состояние пластины. Это нужно проводить для дальнейшего нормального сцепления с электромагнитом. Проблема электромагнитных замков заключается в геометрической прогрессии уменьшения силы сцепления относительно расстояния от источника. Здесь даже пара миллиметров играет большую роль! При попадании влаги на пластину начинается процесс окисления. Оксид и гидроксид не дают полноценно работать механизму, что приводит в дальнейшем к уменьшению силы сцепления.
Установка электромагнитного замка на дверь предполагает обязательное крепление саморезами или специальными элементами. В данном случае они по причине регулярной статической нагрузки и периодическом появлении динамической имеют свойство ослаблять свою силу. Данное значение нужно также обязательно проверять, чтобы в дальнейшем пластина не отпала. Снять ее будет возможно лишь при полном отсоединении замка от электричества.
В большинстве случаев контроллер выполняется как отдельное устройство. Здесь обязательно нужно иметь мастер-ключ. Он дает возможность кодировать карточки на вход. В некоторых случаях неосторожными владельцами такие ключи теряются
https://youtube.com/watch?v=1JddmXNmdgw
Также специалисты рекомендуют, если у вас нет надлежащего опыта работы по монтажу такого рода запирающего механизма, то нужно быть предельно осторожным. Все дело заключается в токоведущих частях. Некоторые владельцы путают клеммы входа-выхода. Дополнительно они оставляют очень большие открытые части, которые в дальнейшем могут подкорачивать на корпусе двери. Это значительно снижает срок службы замка и безопасность использования устройства.
Зная подробную инструкцию монтажа и соблюдая правила работы, можно легко подобрать и провести установку данного вида устройства на любой вид двери. Но стоит помнить, что в некоторых случаях без помощи специалистов не обойтись.
Эксплуатация запорных устройств
Если производится установка систем управления калитки, врезные электромеханические конструкции практически не применяются. Обусловлено это сложностью врезки замка, а также трудозатратами при проведении монтажа. Такой элемент, как домофон, чаще всего ставят сотрудники компаний, где он был приобретен.
Накладной запор с защелкой
Чтобы электромеханические защелки для калиток служили продолжительное время, требуется регулярно производить осмотр, выполнять требуемое обслуживание.
Так как установленный замок все время подвержен действию осадков, нужно периодически проверять его работу, производить ремонт.
Для защиты замков от дождя многие домовладельцы крепят специальный кожух. Таким способом можно продлить время работы конструкции без постоянного осмотра.
Защелка
Электрические замки: преимущества и недостатки
Электрический замок для уличной калитки имеет следующие преимущества:
- Данные изделия можно объединять с уличными системами управления и наблюдения за воротами. Возможно подключение камер внешнего видеонаблюдения, домофонов, сканеров, кодовых замков.
- Электронные модели выдерживают изменения температурных режимов и похолодание в зимний период без потери эксплуатационных характеристик.
- Повышенный уровень безопасности.
- Возможность установки в местах с большой проходимостью.
- Защита от вскрытия с помощью отмычки.
- Повышенная износоустойчивость за счет отсутствия сдвижных элементов.
В перечне недостатков:
- Необходимость подключения электроэнергии.
- Потребность в дополнительной защите от влажности и изоляции уличных конструкций при наличии проводов.
- Потеря эксплуатационных характеристик при отключении электроэнергии многими устройствами.
- Монтаж моделей замков сверху дверной коробки, поэтому потребуется установить более прочные петли для предотвращения перекоса конструкции калитки.
Плюсы и минусы
Определяя особенности эксплуатации электромеханических замковых систем, нужно отметить их удобство. Можно заблокировать замок калитки с внутренней стороны. Так, человек, который находится снаружи, не откроет его даже ключом.
Накладные морозостойкие запоры
Надежность – основное отличие электромеханических запирающих устройств. Хороший морозоустойчивый замок из нержавейки служит продолжительное время без замены (до 50 лет).
Домофон подразумевает обязательный монтаж электромеханического замка на калитку. Составные элементы, находящиеся в одном контуре, помогают обеспечивать контроль за участком, позволяют закрывать замок дистанционно.
Во время крепления оборудования его можно поставить в вертикальном или горизонтальном положении. Прежде чем купить запорный механизм, нужно изучить рейтинг этих устройств, стоимость, особенности крепления к профилю двери.
Уличный электромеханический вариант
Преимущества установки на калитку замка очевидны:
- надежность;
- продолжительное время службы;
- подключение к разным системам безопасности;
- цена оборудования;
- использование в любых ситуациях.
Схема подключения с домофоном
Электромеханический замок не универсален. Выделяют некоторые недостатки:
- в случае поломки требуется приложить немало усилий, чтобы открыть калитку, тем более если дополнительно установлены верхний и нижний ригели;
- щеколда, которая выступает из торца полотна, может порвать одежду или травмировать человека, проходящего через калитку;
- требуется организовать постоянное электропитание;
- могут отмечаться сбои при повышенной влажности и пониженной температуре (если замок не является морозоустойчивым).

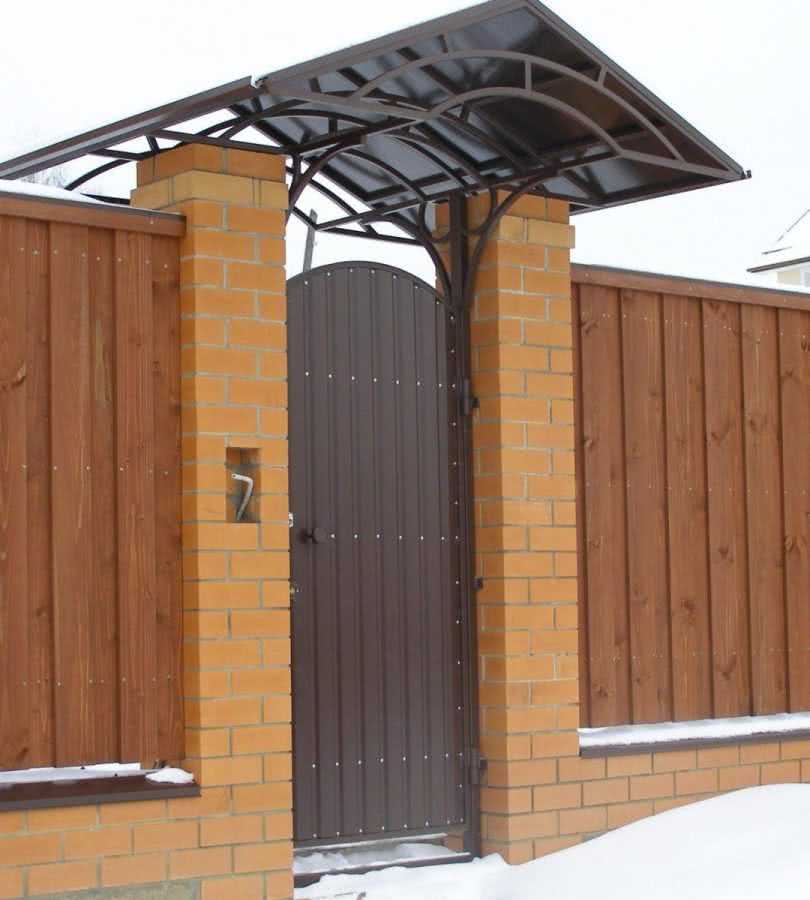

На фото ниже показан замок на калитке.
Falcon eye
Монтаж замка на калитку своими руками
Готовим необходимые инструменты:
- болгарку с насадкой по металлу;
- отвертки;
- электродрель;
- изоленту;
- пассатижи;
- кабель;
- хомуты для монтажа;
- проволоку;
- гаечные ключи.
Фото: процесс монтажа замка на металлическую дверь
Порядок действий следующий:
- Размечаем на створке, где будут делаться отверстия.
- Электрической дрелью высверливаем их.
- Шпильками на резьбе, гайками крепим замок к калитке.
- Отмечаем место соответствующего размера под защелку. Вырезаем болгаркой под нее гнездо.
- Если кабель не идет в комплекте, покупаем его. Причем по длине лучше взять немного с запасом.
- Выполняем укладка кабеля от калитки к основному зданию. Делается это под землей, пряча в пластиковые водопроводные трубы либо в забор, где тот примыкает к дому.
- В местах, где кабель проходит по воздуху, дополнительно натягиваем проволоку из металла. Кабель скрепляем с проволокой специальными скобами.
- Для заведения кабеля в дом проделываем в стене сквозное отверстие. Устанавливаем основной блок.
- Снаружи калитки монтируем вызывную панель и по желанию видеокамеру.
Выполняем пробное открытие/закрытие электронным, механическим ключом.

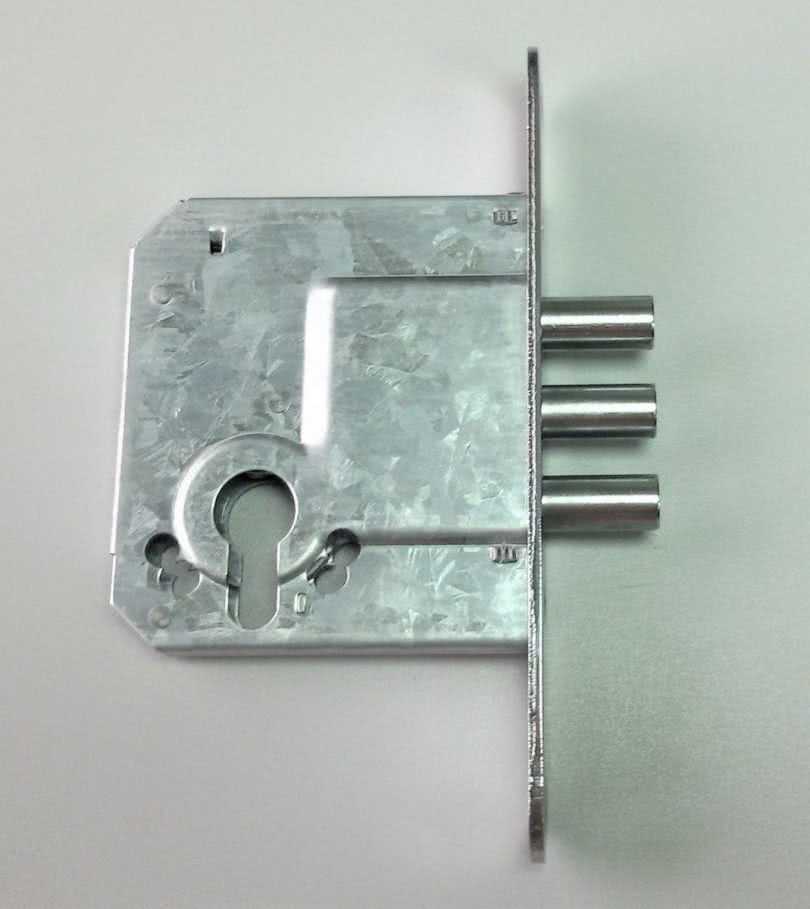

Калитка, имеющая врезной замок
Когда приходится подбирать врезной замок, необходимо учитывать имеющуюся ситуацию.
Вариант врезного замка для калитки Прежде чем приобретать такой механизм, необходимо познакомиться с разновидностями этих устройств. Врезной замок подразделяется на первичный и вторичный виды. Основной замок защищает калитку от проникновения, а другой играет роль вспомогательного устройства. Каждый такой замок может иметь врезную конструкцию, которая отличается:
- Методом крепления;
- Технологией производства.
Врезной замок устанавливается своими руками прямо на поверхность двери. Механизм обязательно имеет:
- Цилиндрическую начинку;
- Защелку;
- Ключ.
Врезные замки условно подразделяются на однозапорные и многопунктовые.
Последние закрывают калитку сразу в двух-трех местах. В принципе врезные замки всегда считаются основными. Поэтому от них требуется надежность и высочайшее качество.
Какие бывают типы замков
Выбирая запоры необходимо учитывать, что калитка – это уличное сооружение, которое подвергается разнообразным климатическим воздействиям (снег, дождь, ветер, солнце).
Замки бывают навесными, реечными, врезными, электромагнитными и радиволновыми. Рассмотрим подробнее каждый из них.
Электромеханический замок для калитки считается наиболее надежным экземпляром. К минусам такого замка относят постоянную необходимость иметь рядом источник питания – это может быть электричество либо батареи.
Кодовый замок на калитку – это тот же электромеханический, с таким же принципом действия.
Магнитный замок на калитку можно открывать только при используя специальный ключ с магнитом. С развитием компьютерных технологий, такие замки перестали считаться надежными.
Многие современные калитки производится из металлического профиля. Именно поэтому большинство запирающих механизмов рассчитаны на установку на такой профиль. Если вы хотите заняться самостоятельно такой нехитрой задачей, как установка замка на калитку, рекомендуем взять некоторые инструменты.
Классификация замков и требования к ним
Выбирая модель запора на вход во двор, следует помнить, что уличные замки на калитку все время находятся под открытым небом. Они должны быть надежно защищены от попадания воды, работать в мороз и не деформироваться, нагревшись на солнце. Устанавливать рекомендуется всепогодный замок с защитным покрытием от влаги и других внешних разрушающих факторов. В отдельных случаях на запорный механизм сверху монтируется кожух.
Сувальдная модификация
Классификация замков на ворота и калитку производится по нескольким показателям:
- способ крепления;
- устройство запорного механизма;
- способ открывания.
Цена зависит от сложности конструкции и фирмы-производителя.
Разновидность замочного устройства с внутренней защелкой
Какой должен быть замок
С целью обеспечения безотказного и удобного использования ворот на садовом участке, замок на калитку должен соответствовать следующим требованиям:
- Главное качество, которым должен обладать замок для частного дома — надежность, что проявляется в сроке его безотказной работы. Это обеспечивается за счет защиты внутренних деталей устройства от попадания наружной пыли, влаги, а также выполнения основных элементов из устойчивых к коррозии материалов;
- Устройство механизма открывания и закрывания электрозамка изнутри должно обеспечиваться без использования ключа — кнопкой или поворотной ручкой. Это позволит упростить процесс открывания и закрывания калитки в частном доме;
- Небольшие размеры и масса замка на воротах позволят уменьшить стоимость изделия, а вставить небольшой замок будет проще. Данное требование обусловлено тем, что самодельная калитка, как правило, выполняется из профнастила, который по своей прочности уступает мощным самодельным или автоматическим узкопрофильным запорным устройствам, что делает их применение нецелесообразным;
- Стоить замок на калитку из профнастила должен в соответствии с качеством самой калитки и частоте ее использования. Чем проще будет замок, тем, как правило, безопаснее и надежнее будет его конструкция.
Схема подключения электромеханического замка на калитку
Если решено выполнить установку электромеханического устройства своими руками одновременно с оборудованием для контроля территории, можно использовать классическую схему. При этом монтаж домофона производится стандартно, а для подсоединения к нему замка потребуется дополнительный провод.
Схема подключения к домофону
Принцип схемы установки и подсоединения электромеханической системы такой. Вначале нужно установить монитор и аккумулятор. Он требуется для подачи электричества на замок.
От вызывной части провод проводится к панели, а от блока питания – к запирающей конструкции. Но последнее соединение делается с петлей к задней части домофона.
Монтажная электрическая схема без размеров защелки
Один из проводов размыкает контакт управления блоком, другой находится свободным. По этой схеме подсоединения при нажатии клавиши происходит управление замком.
С монитора передается импульс на домофон, который замыкает внутри реле, и на закрывающий механизм подается ток.
На фото можно посмотреть схему подсоединения электромеханического замка и домофона.
Вариант подключения к контроллеру
Что нужно знать об уличных замках на калитку
После постройки дома, оборудования ограждения необходимо установить замок на ворота. В перечне основных разновидностей уличных замочных устройств для калитки следующие механизмы:
- реечные;
- врезные;
- навесные;
- кодовые;
- накладные;
- магнитные;
- электронные.
Устройство должно быть надежным, прочным, удобным в эксплуатации и подходить для уличной конструкции калитки и материала изготовления створок. Материал должен выдерживать изменения температурных режимов, воздействие осадков без потери эксплуатационных характеристик.
Монтаж уличного устройства должен быть выполнен качественно, т.к. долговечность эксплуатации механизма на калитке зависит и от надежности креплений к створкам. Провода должны быть скрыты, обязательна защита конструкции от осадков.
Самостоятельное изготовление
Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:
- Самозакрывающаяся щеколда на калитку.
- Запирающее устройство для калитки со щеколдой и верёвкой.
- Пружинный запор.
- Потайной замок.
- Винтовой запор.
Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.
Щеколда
Разновидность щеколды на калитку
Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:
- Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
- Привариваем посередине сваркой к ней болт под крепление защёлки.
- Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
- Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
- Крепим к основной запирающей пластине ручку для открывания.
- Зафиксировать готовую щеколду на калиточной дверце.
- Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
- Для открывания с наружной стороны протянуть шнур приподымающий рычаг.
Декоративная щеколда с отпиранием в виде рычага снизу
https://youtube.com/watch?v=79QrnXeRuBw
Шпингалет
Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.
Простой шпингалет на деревянной калитке
Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.
Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.
Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.
Необходимые действия:
- Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
- Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
- Привариваем упор на запирающий прут, который будет играть и роль ручки.
- При монтаже двустороннего шпингалета делаем всё на пластине.
- К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
- Делаем крепление на калитке под запор.
- Вырезаем прорезь для ручки и устанавливаем конструкцию.
Несколько подробнее про двусторонний засов можно посмотреть на видео:
https://youtube.com/watch?v=QSjY1VMvLxI
Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.
Пружинный засов
Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,
Пружинный запор
сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:
- Обрезается кусок стального прута длиной 20–25 см.
- Согните его под прямым углом 5–10 см от края.
- По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
- В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
- В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
- Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
- Пластина, являющаяся основанием для механизма, приваривается к забору.
- На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.
Установка электрозамка на калитку
Поэтапное подключение электрического замка:
- Вначале нужно подготовить место для монтажа. Потом вырезают отверстия для крепления.
- После этого закрепляют изделие к калитке болтами или при помощи сварки. Нужно учесть, что не любой электрозамок можно крепить сварочным аппаратом, поскольку изделия часто покрывают защитным слоем от внешних механических нагрузок.
- Далее следует выровнять электрозамок и проверить совместимость защелки с ответной частью в опорном столбе.
- Затем вырезается отверстие под домофон. От электрического провода, который подводится к замку, нужно сделать ответвление и подключить к домофону.
- Чтобы была возможность управлять электрозамком и домофоном из дома, рядом с электропроводом проводят кабели от обоих механизмов. В доме подключаются к блоку управления.
- Если запорная конструкция замка совместима с видеодомофоном, то его нужно подключать непосредственно к нему, а затем протягивать провод в дом.
Набор с домофоном
Подробная инструкция с пояснениями по монтажу электронного замка представлена ниже на видео.
https://youtube.com/watch?v=cgdJRV28XEc
Разновидности замков
Есть несколько видов замков, где используется код. Различие данных конструкций обусловлено сложностью, процессом монтажа, функционалом, ценой.
Типовой вариант замка на калитку
Накладные изделия
Кодовый замок может быть следующих типов:
- механический;
- электронный.
Чаще всего он используется для дополнительной системы запирания, что подразумевает установку других замков. Имеет небольшие габариты, оборудован кнопочной панелью.
Перед установкой
При этом накладные устройства насчитывают несколько подвидов:
- С сенсорными клавишами. Открывается с помощью ввода цифрового кода на панели прибора.
- Невидимый. Основное место установки – входные двери в дом (на гаражные ворота либо на входную уличную калитку не монтируются). Замок ставится в дверное полотно и открывается пультом д/у.
- Биометрический. Изделие использует отпечаток пальца. Дверь может открываться или при помощи кода, или отпечатка. Запирающая конструкция является автономной, может работать на батарейках до 2 лет.
- Изделия, в которых в качестве ключа используют пластиковую карточку. Определенные модели имеют сенсорную панель, где набирается код.
Магнитный замок
Это альтернатива механическим конструкциям накладного либо врезного типа. Простейший механический кодовый замок на калитку, который можно без затруднений установить своими руками.
Магнитный вариант
Основные достоинства магнитной системы запирания:
- не требуется регулярное техобслуживание;
- универсальность: можно использовать для ворот или входной уличной двери на участок;
- легкое открытие;
- повышенная степень защиты;
- является главным запором в отличие, к примеру, от накладных изделий.
Электронный вариант
Невзирая на простоту системы, длительный срок эксплуатации, а также атмосферные явления могут нарушить нормальную работу этого устройства. Желательно защищать конструкцию полиэтиленом. Это значительно снизит негативное действие окружающей среды.
Механические конструкции
Устройство замков, которые работают с помощью кодировки, делится на три вида. Один из которых – механический принцип кодировать входную группу. Этот электромеханический замок не имеет скважины, потому вероятность открытия отмычкой просто исключена. Необходимо только запомнить цифровой код.
Механическая разновидность
Внутренние кольца, установленные на противоположной стороне штифтов, соединяются между собой при защелкивании. В целом замок (к примеру, Меттэм) имеет повышенный уровень защиты, а также недорогую стоимость (от 2000 руб.).
Электромеханические конструкции
Электроника и механика находятся в основе данного устройства. Гибрид замка, имеющий значительные габариты и повышенный уровень защиты. Ставится как на уличную дверную калитку, так и на въездные ворота.
Электромеханический вариант
Минус конструкции – высокая цена, дополняющаяся расходами на установку и последующую эксплуатацию. Работа происходит от электричества, а принцип ввода шифра бывает механическим либо электронным.
Электронные изделия
Требуют постоянной подачи электроэнергии. Как и другие разновидности запорных устройств, конструкция оборудована кодовой панелью. Во время правильного введения комбинации цифр автоматический блок запирания включается и отодвигает засов.
Электронный замок
Установка замка
Первым делом на калитку устанавливается фиксирующая часть кодового замка, затем крепежными болтами соединяется данная часть с корпусом. Для удобства проведения работ по установки, следует заранее просверлить отверстия в двери под болты.
Дома установите панель управления и основной блок, после этого подключается питание. Всю проводку идущую к дому следует уложить в профильную трубу или полипропиленовую.
В завершении работы следует проверить устройство на работоспособность. Рекомендуем установить аккумуляторную батарею для запирающего устройства. В таком случае замок будет функционировать даже во время отключения электричества.
Мы думаем, что наша статья была познавательной и интересной, теперь вы знаете разные типы замков, поэтому сможете выбрать лучший замок для калитки. Желаем вам удачи!
Чего нельзя делать при врезке замка
Чтобы запирающее устройство служило долго, легко открывалось и закрывалось при эксплуатации, установку запора надо выполнить правильно.
- Работы по монтажу нельзя проводить в морозные и дождливые дни. Атмосферные осадки могут отрицательно воздействовать на срок службы запорного механизма.
- Нельзя пользоваться при распиле корпуса обычными дисками болгарки. Чтобы не повредить поверхность забора, надо работать с таким диском, который соответствует материалу ограждения.
- Выемка для установки не должна быть больше размера запора. При большом размере отверстия сердцевина замка будет проваливаться, дальнейшее закрепление будет невозможным.
Следовательно, главная ошибка при врезке любого замка – выемка с неправильным диаметром отверстия для установки запирающего устройства.
