Выбор способа прокладки электропроводки в квартире
Открытая проводка
Итак:
- Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
- Открытая проводка имеет определенные преимущества:
- Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
- Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
- При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.
https://youtube.com/watch?v=DS7pssdmERM
- Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
- Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
- Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.
Прокладка провода в плинтусе
Скрытая проводка
Итак:
- Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
- В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
- Не занимает свободного пространства в наших и без того маленьких квартирах
- Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
- Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
- Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
- Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.
Пошаговая инструкция по замене электропроводки
Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:
- Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке сразу после прибора учета электроэнергии, ее можно дополнительно защитить автоматом, который сработает при коротком замыкании и перегрузке. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
- Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.
- Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
- Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
- Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
- Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.
Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме. Напоследок рекомендуем просмотреть полезные видео по теме:
Будет полезно прочитать:
- Как составить смету на электромонтажные работы
- Как сделать заземление в квартире
- Как сэкономить на замене электропроводки
- Как пользоваться мультиметром
https://youtube.com/watch?v=luXfQTR1Q90
Инструкция по замене проводки
На подготовительном этапе требуется провести зрительный осмотр и проверку качества подключения. Дальнейшие операции выполняются по алгоритму, разработанному профессиональными электриками.
Обесточивание
Перед началом работ необходимо обесточить квартиру
Чтобы получить доступ к системе и не удариться током, понадобится:
- Выключить основной автомат, от которого кабели идут к квартире.
- Проверить наличие напряжения.
- Обесточить каждый провод, предварительно проверив его фазоуказателем.
- Протестировать на напряжение выключатели и розетки.
Демонтаж старых проводов
Электропроводку демонтируют после полного выключения электричества. Это можно уточнить при помощи мультиметра.
Сначала производят локальный демонтаж от распредкороба под потолком. Его открывают, находят вводный кабель и удаляют. Если провод не вытягивается, его обрезают подальше, а затем изолируют. Дальнейшие работы выполняются аналогичным образом.
Подготовка поверхности
Штробление стен под проводку
Штробление стены возможно горизонтально или вертикально.
- Разметка точек расположения подрозетников по чертежам.
- Разметка мест под розетки с возможностью маскировки шнура.
- Аккуратное определение границ каналов перфоратором.
- Ручное выравнивание отверстий долотом.
- Выполнение косого реза болгаркой для ровного расположения проводоа.
- Проделывание отверстий в кирпичной стене при помощи коронки, надетой на перфоратор.
Заземление линии
Устройство защитной линии в домах застройки периода 1960-1980 гг. не было предусмотрено. Чтобы решить вопрос, где взять заземление в хрущевке, понадобится сделать зануление:
- Соединить контакт земли в розетке с нулем.
- Вывести конструкцию на щиток извне.
Подключение, при котором входной автомат в момент работы защиты по току включает «ноль», запрещено нормативами.
Монтаж
Монтаж подрозетника
Монтаж новой электролинии осуществляется поэтапно:
- Установка подрозетников на алебастр в лунки.
- Нарезка кабеля и гофрированной трубы на нужную длину.
- Протягивание провода внутри гофры на ровной поверхности.
- Укладка гофры в штробу с заводом концов кабеля в подрозетник.
- Выравнивание лунки по линии стены.
- Замазка штробы небольшими отрезками, через каждые 50 см.
- Завод второго конца гофры на щит ввода.
- Обработка концов проводов пастой, скрепление хомутом и фиксация на клемме защиты щитка.
Проверка и оштукатуривание
Вывод проводов на клеммы
Тестирование готовой системы осуществляется так:
- Выключается электричество, подается ток.
- Проверяется каждая ветвь кабеля тестером на предмет короткого замыкания. Для этого индикатором находится ноль и фаза.
- Вывод проводов на соответствующие клеммы.
- Повторное тестирование на предмет короткого замыкания.
- Включение главного автомата, подача электричества.
На последнем этапе на поверхность стены наносится грунтовка, затем слой штукатурки и отделка.
Самостоятельная замена электрической линии в хрущевках осложняется старыми проводами, непонятной схемой подключения, отсутствием заземления. По этой причине стоит придерживаться точной последовательности работ, составлять подробные чертежи и консультироваться со специалистами.
https://youtube.com/watch?v=Ro0YrtJdB28

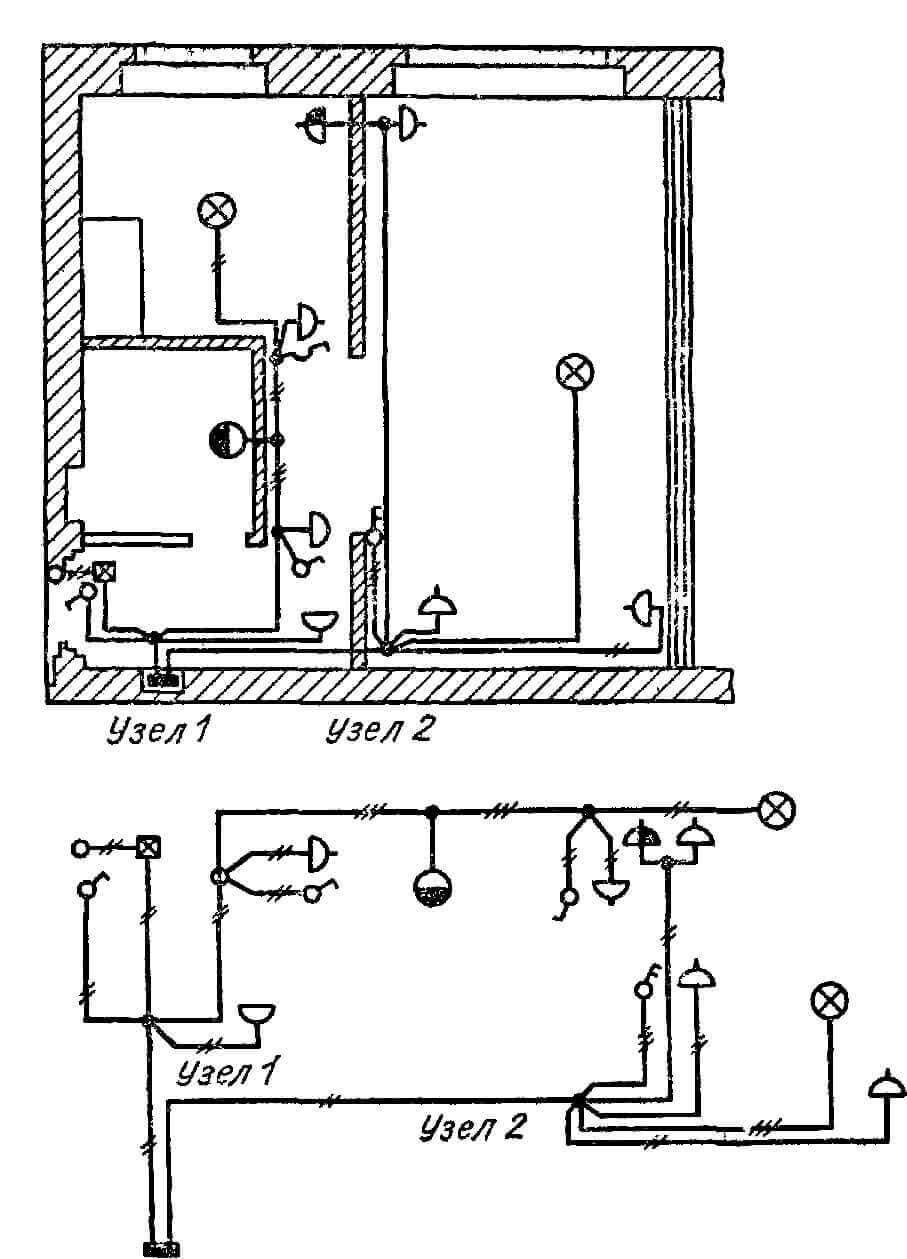

Типовая схема разводки
Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.
Сразу стоит обратить внимание на несколько деталей:
- В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
- Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
- Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
- Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.
Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:
- Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
- Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
- Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.
Что в итоге? Выше вам была приведена схема типовой разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:
Отличия видны невоооруженным глазом:
- распределительные коробки находятся не в тех местах;
- проводники практически нигде не расположены паралельно полу и потолку;
- вместо четырех линий сделано лишь две;
- схема питания напрочь изменена.
Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно
Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям
Причины замены автоматов
Существуют две основные причины:
- Частое срабатывание тепловой защиты.
- Постоянная работа на пределе возможностей.
Бывает, что даже после первого срабатывания системы тепловой защиты автомат перестает работать. Однако внешне эту поломку заметить невозможно
Важно знать, что электромагнитный и тепловой расцепитель – это не одно и тоже. Чаще всего поломки происходят из-за подгорания, а в последствии, и полного сгорания контактных зажимов, а также самих корпусов модульных устройств
Это происходит в основном через ненадежный и некачественный контакт. Если проводка сделана алюминиевым проводом, то в местах соединения со временем жила будет ослаблена. Алюминий более мягкий металл и контактные соединения с алюминиевым проводом со временем ослабевают, алюминий «плывет». Для того чтобы избежать негативных последствий необходимо раз в 2-3 года подтягивать контактные зажимы автоматов.
Еще одна из причин – это заводской брак, однако это бывает крайне редко. Для избежания брака, следует не экономить, и выбирать автоматы известных брендов. О лучших производителях автоматических выключателей мы рассказывали в отдельной публикации. Следует быть внимательным, ведь при монтаже этот брак никак не дает о себе знать, однако при нагрузке он себя обязательно проявит. Независимо от причины, по которой устройство перестало работать, следует сразу же осуществить замену автомата, в противном случае сбои в работе могут привести к возгоранию электропроводки.
Также необходимость замены защитных аппаратов возникает, если стоят старые пробки, а не новые автоматические выключатели. О том, как заменить пробки на автоматы, мы также рассказывали в подробности!
https://youtube.com/watch?v=j14xPlKQfbg
Где искать проводку
Проводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией плит. На рисунке ниже вы видите несколько примеров типовых расположений каналов.
Вы можете заметить, что каналы располагаются под углом, а не всегда вертикально или горизонтально ка принято считать. Кроме этих каналов возможна прокладка проводов в балках под потолком. Эти балки напоминают бордюры, выступающие над поверхностью стены в углу с потолочной плитой.
Проводка требует соединений, поэтому нужно найти и расположение распределительных коробок. Они могут быть открытыми – слегка выступать над стеной, тогда их содержимое скрывается за пластиковой крышкой, а могут быть и заштукатурены.
Интересно! В однокомнатной квартире может быть всего 1 распредкоробка, которая доступна без снятия обоев.
В этом случае чтобы найти распредкоробку придется не только снимать обои, но и возможно простукивать всю стену вдоль потолочного угла, пока не услышите характерный звук пустоты. После чего это место просто проламывается. То же самое делают и по потолку. О том, как найти распределительную коробку, мы подробно рассказывали в отдельной статье.
После того как вы найдете все коробки и розетки вы сможете оценить, как проложены провода. На рисунке ниже изображен внешний вид канала для проводки в нижней части потолочной распредкоробки.
Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими внешними стенами, то есть те в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты – это силовая конструкция, а те, которые не выполняют несущей роли – они являются ребрами жесткости, подробнее об этом ниже.
Замена электропроводки в хрущевке требует хотя бы приблизительного знания где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. Обобщённо выходит следующая ситуация: в каждой жилой комнате есть 1 светильник и 2-4 розетки (в зависимости от площади), при этом в маленьких комнатах, порядка 10 кв. м. может быть и вовсе 1 розетка.
Ниже приведена подборка типовых решений разводки электропроводки хрущевок.
Для 1 комнатной квартиры:
Для 2 комнатной:
На видео ниже наглядно показывается, как найти проводку в хрущевке:
https://youtube.com/watch?v=Tje24bgmRVg
Расчет проводки и выбор схемы питания квартиры
Перед тем, как поменять электропроводку в хрущевке, нам следует выполнить хотя бы примерный расчет. Это позволит правильно выбрать сечение провода, необходимое количество и номинальные параметры автоматических выключателей и, конечно же, схему питания нашей квартиры.
Расчет электропроводки
Для того, чтобы правильней рассчитать номинальную мощность нашей электрической сети квартиры, необходимо составить детальный план всех возможных электроприборов. При этом следует учитывать не только их номинальную мощность, но и место расположения, а также способ подключения.
Итак:
- Прежде всего, следует разделить все приборы в вашей квартире на мощные, номинальная мощность которых равна или превышает 2кВт, и маломощные, соответственно, меньше 2кВт. Для питания мощных приборов лучше предусмотреть отдельную группу питания с собственным автоматическим выключателем в распределительном щитке.
- Теперь нам следует посчитать суммарную мощность маломощных приборов. При этом расчет следует выполнять, исходя из наиболее не благоприятных условий. То есть в нашем случае необходимо учесть наибольшее количество работающих приборов одновременно.
- Теперь, рассчитав номинальную мощность нашей электрической сети, нам предстоит перевести ее в номинальный ток. Для этого используем формулу: I=P/(U×cosα), где I – наш номинальный ток, Р – наша номинальная мощность, U – номинальное напряжение, а cosα – коэффициент мощности. Но в нашем случае cosα практически равен единице, поэтому им мы пренебрегаем, тем самым делая дополнительный запас нашему проводу.
- В итоге мы получаем следующую формулу: I=P/U
Исходя из этого, зная, что в нашей электрической сети напряжение равно 220В, мы можем рассчитать номинальный ток. Проведя нехитрый расчет, получаем, что электроприбор с мощностью в 1000Вт потребляет ток в 4,55А.
Для дальнейшего упрощения расчета и придания дополнительного запаса нашей проводке принимаем это значение 5А.
На фото представлены номинальные токи проводки разного сечения и материала изготовления
Любая электропроводка в хрущевке и схема ее прокладки во многом зависят от типа используемого провода. Ведь ни для кого не секрет, что провода из меди имеют большую пропускную способность, а алюминиевые провода меньшую. Поэтому выбор сечения провода следует производить по таблице, приведенной ниже.
Выбор схемы питания квартиры
Теперь выбирается схема электропроводки в хрущевке. Делается это, исходя из п.7.1.18 ПУЭ (Правила устройства электроустановок), который гласит, что все аппараты защиты в жилых помещениях не должны быть более 25А. Этот пункт станет отправной точкой для всего дальнейшего выбора.
- Итак, если мощность всех ваших электроприборов в квартире не превышает 25А, то вы можете запитать все квартиру от одного автомата, используя медный провод сечением в 2,5 мм2 или алюминиевый провод сечением в 4 мм2. Но в современных даже однокомнатных квартирах такое маловероятно.
- Обычно номинальный ток электрической сети больше 25А. Поэтому в этом случае нам необходимо разделить питание по группам. Мощность каждой из них не должна превышать указанный ток. Для этого обычно разделяют группы питания розеток и освещения. Но можно разделить группы по комнатам или по любому другому удобному вам способу. Главное не «раскидывать» одну группу по разным частям квартиры, иначе в процессе эксплуатации могут возникнуть проблемы.
Возможная схема питания вашей квартиры
- Так же стоит вспомнить о мощных электроприборах, которые мы исключили еще на этапе расчета. Для них лучше организовать питание от отдельного автоматического выключателя. Причем, по возможности сделать это лучше без дополнительных розеток. Сечение провода и номинальные параметры выключателя в этом случае выбираются исходя из номинальных параметров электроприбора по тем же принципам, что и для отдельных групп.
- Если вы планируете установку розетки в ванной комнате, то эту группу стоит рассматривать отдельно. Ведь согласно п.7.1.37 ПУЭ, розетки в ванной комнате можно устанавливать только через УЗО (устройство защитного отключения). В этом случае наша инструкция советует в группу с розеткой в ванной комнате включить розетки в кухне, где защита УЗО будет наиболее актуальна. Хотя к кухням ПУЭ не предъявляет таких требований.
- В зависимости от квадратуры и количества электроприборов схема электропроводки в кирпичной хрущевке может содержать от двух до шести групп. Каждую из этих групп лучше сразу подписать, а розеточные и группы освещения визуально отделить.
Правила, которые необходимо учитывать при установке
Для подключения частного дома к электросети можно использовать два варианта: под землей, в заранее подготовленной траншее, и по воздуху. Оба варианта прокладки приемлемы, и, соответственно, хозяин может самостоятельно выбрать подходящий для данного случая способ.

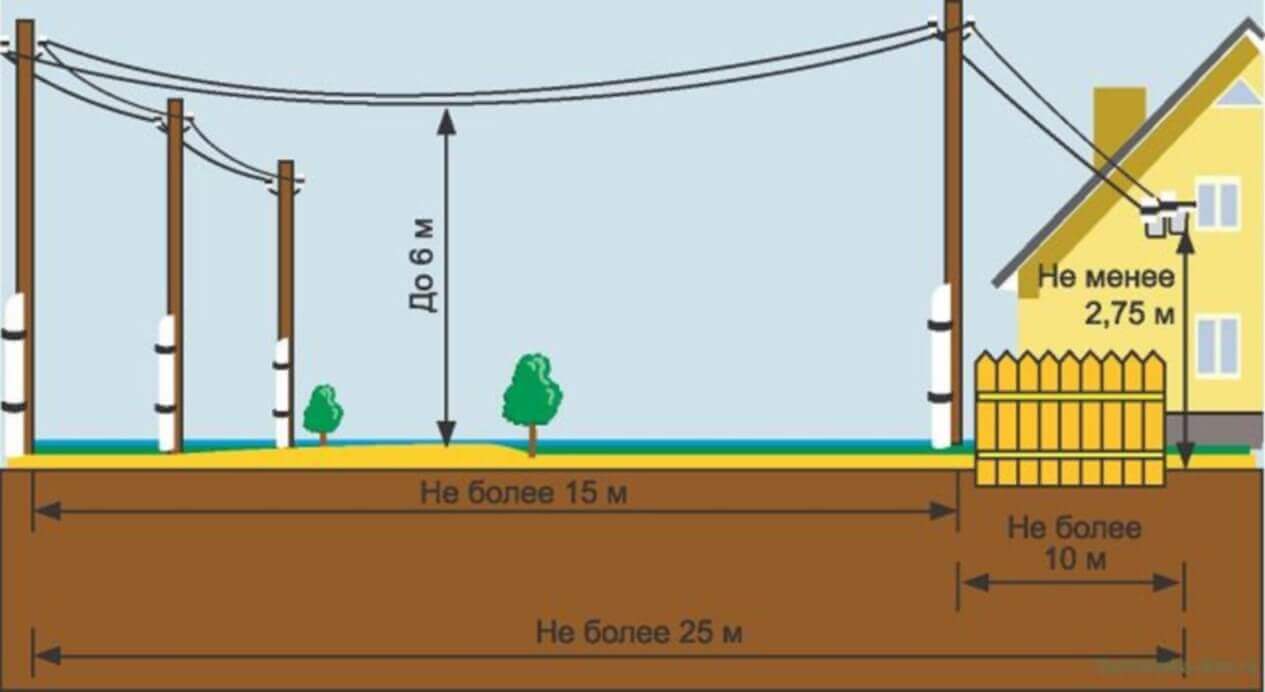

Основным преимуществом ввода до счетчика воздушным путем является то, что проводник всегда можно починить, ведь он на видном месте, и к нему всегда есть доступ. Из недостатков можно отметить, что он всегда провисает над участком, и необходимо на доме ставить специальные крепления, которые бы удерживали кабель.

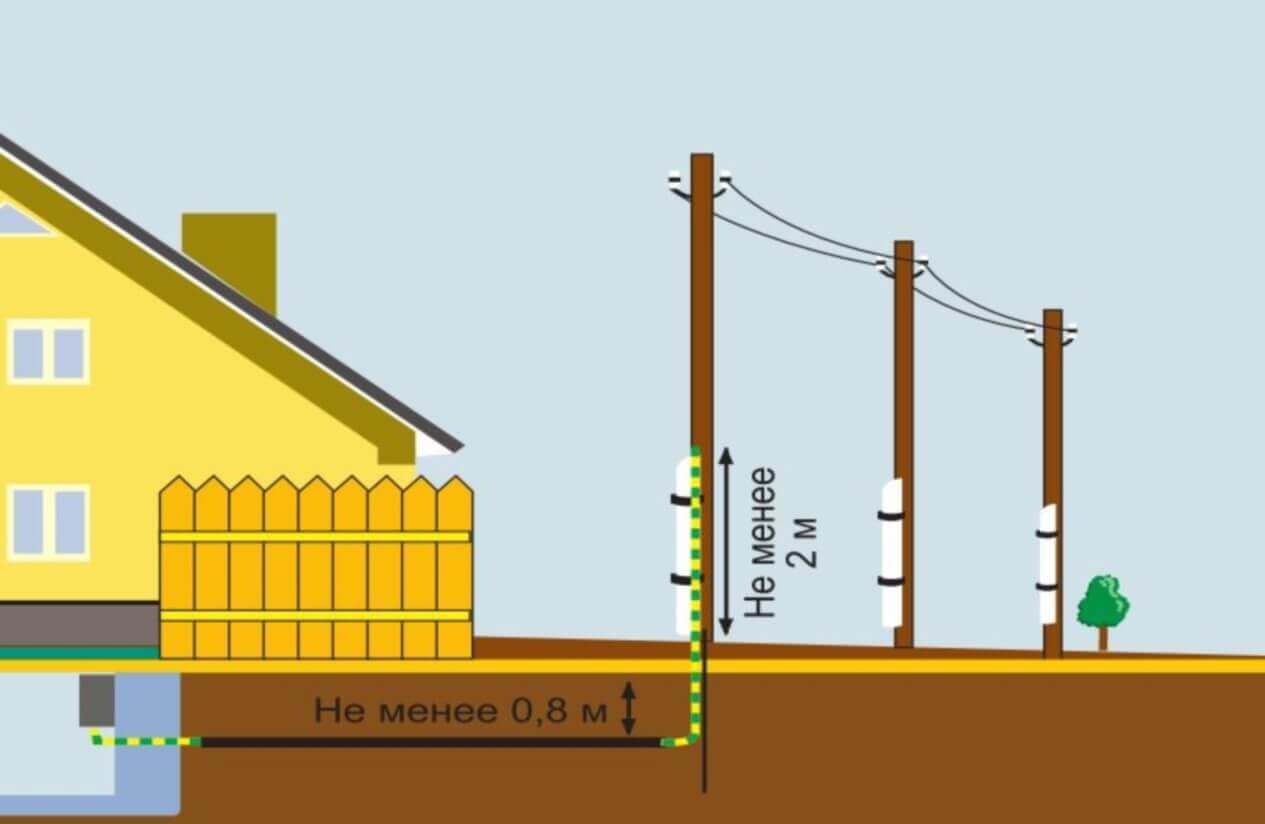

Хотя прокладка кабеля под землей не портит вид территории, и нет необходимости ставить крепления на дом, все же данный способ имеет и минусы. Например, при возникновении проблемы, очень тяжело ее найти, заменить либо устранить, в этом имеет преимущество прокладка воздухом.
Все же при использовании оголенного проводника следует быть внимательным и ознакомится с конкретными инструкциями, которые необходимо в точности соблюдать для нормальной роботы ввода. Кроме того, дополнительно следует купить изоляторы, а также крюки, которые в последствии устанавливаются на фасад дома. О том, какая бывает арматура для монтажа СИП, мы рассказали в отдельной публикации.
Если здание новое, и еще не было подключено к электросети, то необходимо вначале подготовить документы, позволяющие сделать подключение. Для этого нужно обратится к энергоснабжающей организации.
Цена на замену провода от столба к дому зависит от следующих факторов:
- количество, а также тип опор;
- расстояние к дому от столба;
- марка и сечение кабеля.
При замене электрического ввода необходимо использовать качественный материал. Все же монтаж должен осуществлять квалифицированный специалист, ведь данная работа очень ответственна, и влияет на работу всех приборов в помещении. К тому же при замене провода вы будете иметь дело с электросчетчиком, а вмешиваться в его схему подключения запрещается, все равно придется вызывать представителя энергосбыта.
О том, как производится прокладка кабеля от столба к дому, показывается на видео:
https://youtube.com/watch?v=5n9nMq1hzs0
https://youtube.com/watch?v=dA5—LkWQqo
Теперь вы знаете, что собой представляет замена провода от столба к дому, за чей счет она выполняется и какой провод предпочтительнее выбрать. Надеемся, предоставленная информация была для вас полезной и интересной!
