Как сделать вытяжку для мангала

Оглавление

Кирпичная вытяжка

Кирпичный мангал с дымоходом отличается эстетичным внешним видом и высоким показателем безопасности. Он нагревается не так сильно, как металлические вытяжки и полностью изолирует стены и крышу помещений от горячего воздуха.

Преимущества кирпичного мангала очевидны:

  • Полная изоляция от дыма.
  • Совместимость с домашними коммуникациями.
  • Низкий нагрев поверхности.
  • Красивый внешний вид.

Кирпичную вытяжку рекомендуют устанавливать вплотную к стене дома. Такой мангал может стать и самостоятельным элементом дачного ландшафта, если установить его во дворе или просторной беседке.

К недостаткам кирпичного типа постройки можно отнести:

  • Дорогостоящий материал.
  • Сложность установки.
  • Большие габариты.

Строим кирпичный мангал самостоятельно

Соорудить кирпичный мангал с вытяжкой своими руками сложнее, чем сделать его металлический аналог. Однако при правильном подходе и наличии нужных материалов с такой задачей может справиться и непрофессиональный строитель.

Конструкция кирпичного мангала подобна железному, он состоит из стенок основания, купола и трубы. Отличие заключается в наличии передней стенки с аркой над жаровней, подобно тем, что раньше делали на традиционных русских печках.

Для возведения нужно выбрать самый огнестойкий кирпич и подготовить цементно-песочную скрепляющую смесь. И также потребуются следующие инструменты:

  1. мастерок;
  2. уровень;
  3. отвес;
  4. кирка;
  5. болгарка.

На сайте вы можете найти несколько схем по возведению кирпичного мангала с вытяжкой. Кирпичи следует укладывать слоями, придерживаясь стандартных правил строительства — первый ряд укладывается перпендикулярно стене, второй – параллельно.

По центру арки над барбекю следует установить замковый кирпич, который будет распределять нагрузку на боковые стенки. Чтобы дополнительно укрепить конструкцию и не ошибиться в расчётах, можно сделать металлический каркас основы и обложить его кирпичом.
Действуя по инструкции, вы получите отличный и долговечный мангал.

Пару слов о складных мангалах

Складной мангал представляет собой облегченную жаровню, которую можно легко перемещать и устанавливать в нужном месте, в том числе и в беседке. Лучшим материалом для его изготовления считается нержавеющая сталь, оптимальная толщина стенок — два миллиметра.

Более тонкие листы будут быстро прогорать, толстые значительно увеличат вес конструкции. Для улучшения процесса горения по периметру нижней части жаровни проделываются сквозные отверстия. Через них угли могут выпасть на пол беседки и воспламенить его

Кроме того, складной мангал легко опрокидывается, так что пользоваться им нужно очень осторожно

Преимущества

Тем не менее, складной мангал имеет определенные преимущества. К ним относятся:

  • маленький вес, облегчающий транспортировку;
  • в разобранном виде мангал легко укладывается в багажник автомобиля;
  • небольшая стоимость.

Большим плюсом складного мангала является возможность его использования без обустройства вытяжки.

Небольшая по размерам жаровня не образует много дыма в процессе приготовления мяса. Как правило, складной мангал устанавливают в беседках, представляющих собой навес без стенок. В закрытых беседках его нужно оборудовать вытяжкой.

Советы по эксплуатации

В некоторых случаях даже после установки вытяжки дым может оставаться в беседке. Обычно это не свидетельствует в пользу неправильной вытяжки или ее неверной установке. В некоторых случаях недостаток тяги в вытяжке вызван низкой температурой дыма. Обычно это происходит в начале процесса готовки. Ситуация решается прогревом воздуха и вытяжки по мере разгорания огня. Если после того как температура достигла хорошего уровня, продукты горения все равно остаются в беседке, необходимо проанализировать, правильно ли подобрана высота труб вытяжки.

Крайняя точка труб вытяжки должна быть выше конька кровли. Рядом также не должно быть высоких предметов, которые могли бы уменьшить тягу в трубе вытяжки. Обычно для трубы вытяжки хватает высоты в три метра от уровня земли. Не всегда проблема кроется в высоте трубы для вытяжки. Она может быть в сечении. Именно поэтому при проектировании сборке необходимо учитывать, что оптимальным размером стороны для квадратной вытяжки является 26 см. Круглая труба, которая уходит за пределы кровли от вытяжки должна быть диаметром не меньше 15 см.

Особенности строения дымохода из кирпича

Сооружение кирпичного дымохода во многом напоминает процесс изготовления металлического, разве что в качестве обшивочного материала для конструкции используется кирпич. Как и в первом случае, основой купола выступает железный каркас, сваренный из прочного металлического уголка, предварительно обработанного грунтовкой и огнеупорной краской. Поверх него ступенчатым способом размещают огнеупорные кирпичи, чтобы верхняя часть трапеции получилась намного уже нижней.

Рекомендуем узнать, как использовать брёвна в ландшафтном дизайне.

Дымоход в таком сооружении может выполняться как из шамотного, так и из кирпича для печи, что во многом зависит от размещения мангала. Если он находится на открытой территории, на стенках дымосборника делают водоотводящие скаты из термоустойчивого кровельного материала, чтобы во время обильных осадков влага не повредила всю конструкцию. Зонт над трубой часто изготавливается металлическим: стальным (применяется нержавеющая сталь) или созданным из листового металла, но с защитным двух- или трёхмиллиметровым покрытием.

Установка зонта выполняется одним из нескольких возможных способов:

  1. От земли с применением стоек, когда металлические трубы с одной стороны приваривают к углам дымника, а с другой — вкапывают в грунт и бетонируют. Не стоит забывать, что в своей самой широкой части он должен превосходить размеры мангала.
  2. На стойках к жаровне (обычно используется для переносных мангалов).

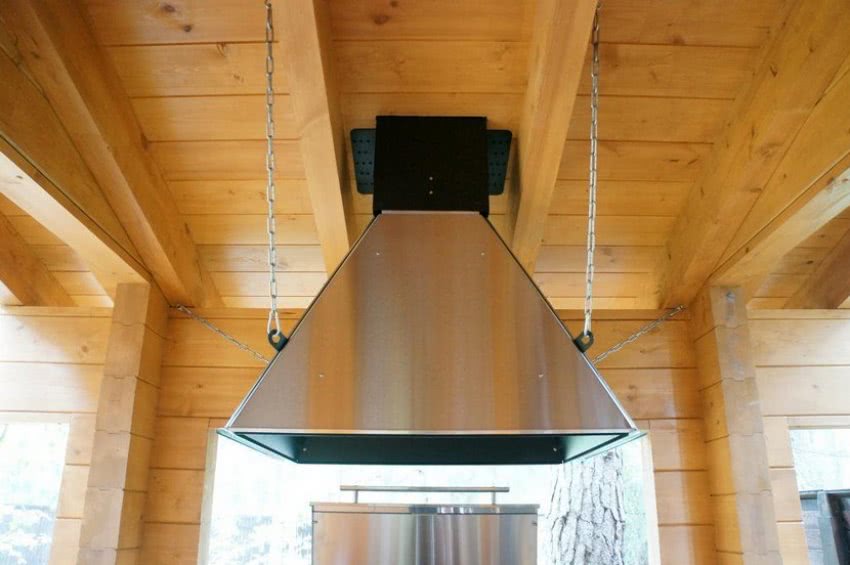

  3. На тросах или цепях, прикреплённых к крыше беседки.

Важно! Все составляющие вытяжной системы мангала (основание, купол и дымовыводящая труба) крепятся между собой с помощью тех же заклёпок, но для удобства выполнения всех действий, соединять отдельные элементы воедино лучше в процессе установки на мангал, то есть на последнем этапе его сооружения.

Как вариант, можно использовать комбинированный способ установки зонта, суть которого заключается в его объединении с мангалом в один конструкционный элемент. Такое решение актуально при самостоятельном изготовлении металлической вытяжной системы, причём работать она будет ничуть не хуже кирпичной.

В целом, невзирая на возможные сложности в процессе работы, при ответственном подходе к сооружению вытяжки для беседочного мангала и чётком расчёте размеров всех требуемых элементов, создание функционального изделия вполне возможно. Основное, что требуется от дачника — наличие терпения и подходящего инструмента, тогда есть все шансы сэкономить приличную сумму денег на покупке готовой вытяжки.

Зонт для мангала: особенности конструирования вытяжки

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

  • Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
  • Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

  1. Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.

  2. Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
  3. Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

  • Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
  • Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
  • Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
  • Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Особенности вытяжки

Сразу оговоримся, что барбекю и мангалы – это конструкции, которые делятся на мобильные и стационарные. Так вот вытяжка требуется только для второго, потому что обычно такие устройства устанавливают в беседках или на террасах, покрытых кровельной конструкцией. А значит, через кровлю придется провести дымоход, для отвода дыма и угарных газов, исходящих от барбекюшницы.

Казалось бы, что может быть проще в плане выбора и установки вытяжки. Но есть здесь особые условия, в основе которых лежит, по сути, система дымоотвода, она же вентиляция. То есть любой дымоход, тем более над мангалом, должен соответствовать требованиям системы дымоотведения. В связи с тем, что многие потребители сталкиваются с проблемой подбора дымохода, производители стали выпускать мангалы и барбекю в комплекте с вытяжками. Последняя точно рассчитана на объем отводимого дыма, который соответствует размерам самого мангала.

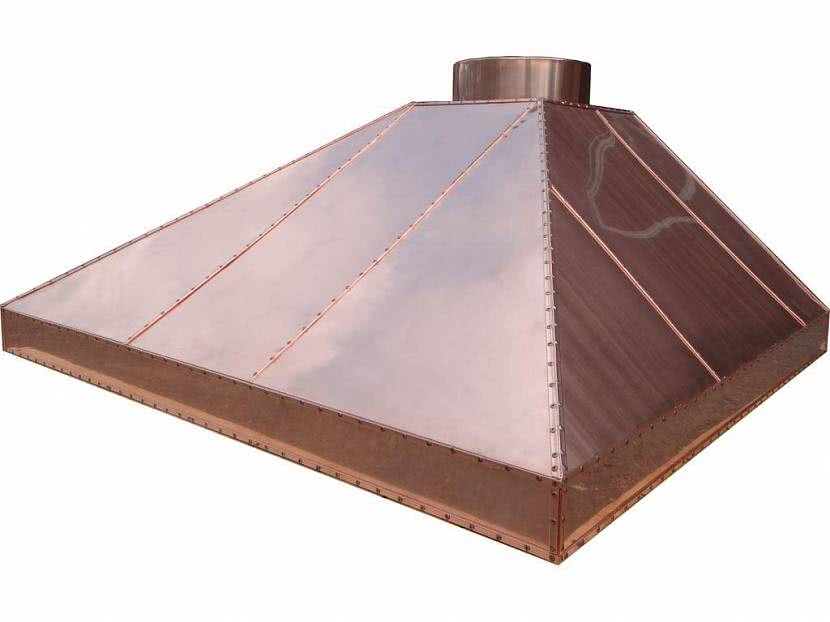

Купол вытяжки для барбекюИсточник euroventgroup.ru

Дымоход для барбекю и мангала – это сборная конструкция, состоящая из купола, который собой представляет полусферу, срезанный параллелепипед или пирамиду, и трубы круглого или прямоугольного сечения. Последняя выводится сквозь кровельную конструкцию выше конька крыши, как минимум, на полметра. Но чем выше высота дымоходной части, тем лучше тяга, которая обеспечивает эффективный отвод дыма и угарных газов. Поэтому ограничений по высоте у вытяжки нет, хотя и усердствовать сильно не стоит.

Существуют определенные нормы, касающиеся размеров купола. Он должен быть процентов на 30 больше, чем размеры мангала или барбекю. Именно таким образом эффективно собирается дым и газы, исходящие от сгорания топлива (дров или угля). Некоторые вытяжки комплектуются вентилятором, который устанавливают в самой верхней части дымоходной трубы. Этот прибор обязательно подбирают по скорости вращения крыльчатки, потому что от этого параметра зависит, как быстро дым и угарные газы будут удаляться из зоны сгорания топлива.


Купол вытяжки должен быть больше мангалаИсточник pinterest.it

И еще несколько обязательных моментов:

На конец дымоходной трубы надо обязательно установить искрогаситель. По сути, это сито с большим количеством отверстий, установленное поперек дымохода. Его назначение – задерживать искры, которые вытягиваются потоком воздуха из зоны горения или естественной тягой, или вентилятором

Обратите внимание, что отсутствие искрогасителя – причина быть оштрафованным представителями пожарного надзора, которые часто проводят проверки пожарной безопасности загородных участков. Жироуловитель – тоже полезное приспособление, которое устанавливается внутри вытяжки в виде съемного устройства

Его задача – собирать жир, стекающий по стенкам трубы, который образуется за счет испаряющегося с мяса жира и сала, оседающего на стенках дымохода

Жироуловитель – тоже полезное приспособление, которое устанавливается внутри вытяжки в виде съемного устройства. Его задача – собирать жир, стекающий по стенкам трубы, который образуется за счет испаряющегося с мяса жира и сала, оседающего на стенках дымохода

Обычно элемент жироуловителя заменяют новым, если старый засалился или просто чистят и моют.

И несколько конструктивных особенностей вытяжки:

  1. Минимальный диаметр металлического дымохода – 160 мм, кирпичного – 260 мм.
  2. Чем меньше стыков, тем меньше вероятность, что дым будет оставаться внутри замкнутого пространства беседки.
  3. Металлические вытяжки должны изготавливаться из листового металла толщиной не менее 2 мм.

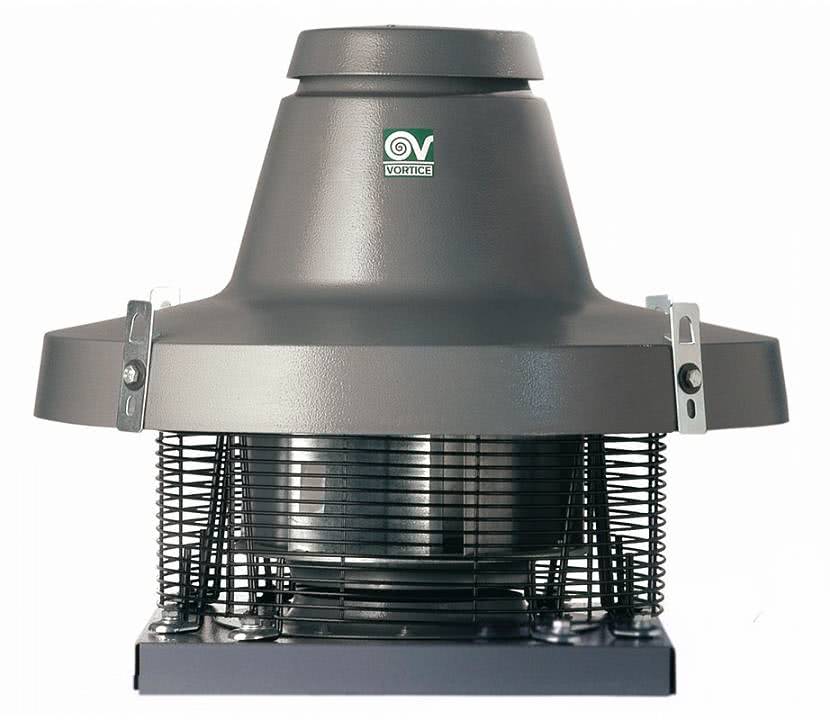

Вентилятор для вытяжки, устанавливаемой над барбекю или мангаломИсточник www.pngguru.com

Расчёт вытяжки

Тепловая мощность жаровни.

Принято считать, что 1 кг шашлыка нужно 0,75-1 кг угля. На 1 человека нужно 400-700 грамм мяса. Удельная теплота сгорания древесного угля 7,5 кВт.

И получим для 6 гостей нужен мангал с тепловой мощностью: минимум 0,4*6*0,75*7,5 = 13,5 кВт максимум 0,7*6*1*7,5 = 31 кВт.

Обычно, большое количество мяса жарится на мангале в несколько заходов. Мы же для дальнейших расчётов будем использовать “круглое число” мощности в 15 кВт.

Площадь жаровни.

D=2*A*B/(A+B)

Где: A – ширина жаровни мангала, м; B – длина жаровни мангала, м.

D = 2*0.4*0.6/(0.4+0.6) = 0,48 м

Доля конвективных тепловыделений.

Qk=QT*KЯ*KK

Где: QT – тепловая мощность мангала или очага, кВт; KЯ – долевая часть явных тепловыделений от жаровни, принимается значение 250 Вт/кВт; KK – долевая часть конвективных тепловыделений по отношению к явным тепловыделениям жаровни, принимается значение 0,5.

Qk = 15*250*0,5 = 1875 Вт

Конвективный расход воздуха.

Lki=k*Qk1/3*(z+1,7*D)5/3*r

Где: k – коэффициент равным 5·10-3; Qk – вычисленная доля конвективных тепловыделений жаровни, Вт. z – расстояние от мангала до вытяжного зонта, м, не может быть меньше 0,75 м; D – площадь жаровни; r – поправочный коэффициент на условия размещения: между 3 стенками — 0,75, у стены — 0,8, свободно или остров — 1,1;

Рассчитаем для вытяжки с подходом к мангалу со всех сторон и минимальной высотой от мангала к зонту вытяжки.

Lki = 5·10-3*18751/3*(0,75+1,7*0,48)5/3*1,1 = 0,224 м3

Объёмный расход газов по продуктам сгорания.

Lri=1,51·10-7*QT

Lri = 1,51·10-7*15 = 2,26·10-6 м3

Расход газов вы вытяжке.

Lo=Lki+ Lri

Где: Lki – значение расхода воздуха из конвективного потока, восходящего над плитой, м3/с; Lri – данные по объёмному расходу продуктов горения природного газа в конфорках плиты, м3/с.

Lo = 224·10-3 + 2,26·10-6 = 0,224 м3/с

Расход в час.

(D)/L=Lo*3600*D

(D)/L = 0,224*3600*0,48 = 421,63 м3/ч

Мангал с вытяжкой из кирпича

Строительство кирпичного мангала на дачном участке осуществляется одновременно с устройством вытяжки. Кирпичи в ней могут нагреваться до высокой температуры, а затем остывать. Такие температурные перепады способны выдерживать не все разновидности кирпича. Для кладки вытяжки из кирпича потребуется наличие следующих приспособлений:

  • отвеса;
  • уровня;
  • мастерка;
  • веревки;
  • емкости для замешивания раствора.

Для кирпичной кладки мангала и вытяжки своими руками идеально подходит печной кирпич, который обладает свойством выдерживать высокие температуры. При создании этих устройств не подходит раствор песка и цемента: сначала он растрескается, а затем развалится. Применять глиняно-песчаную смесь следует в пропорции 7:3. Глину необходимо заранее вымочить в течение 2 дней в воде.

Смешивать ее с песком следует до тех пор, пока состав не перестанет расплываться. Чтобы проверить его консистенцию, можно взять мастерок и нанести им небольшое количество состава на гладкую поверхность. Если смесь готова, она перестает растекаться в разные стороны.

Основание дымосборника представляет из себя подобие рамы, которая встроена в стенку мангала. Для кладки его первоначального ряда обычно используется тычок, то есть кирпичи, которые уложены поперек стены. Весь остальной материал укладывается вдоль стены. Конструкция дымосборника предусматривает наличие зауживающих уступов. Он имеет 10 рядов и предусматривает уступы следующих размеров:

  • на лицевой стороне — 17 мм;
  • по боковым сторонам — по 35 мм.

Эти размеры изменяются в зависимости от величины первого ряда, а также дымохода. Размеры финишного ряда вытяжки должны соответствовать размерам дымохода. Труба этого устройства обычно снабжается специальной задвижкой. Меньший диаметр трубы приводит к тому, что барбекю дымит.

На задней стенке дымохода обычно выкладывается изгиб небольших размеров, то есть зуб. Такой элемент позволяет заметно улучшить тягу. Над дымоходом необходимо выполнить крепление козырька, защищающего трубу от попадания в нее осадков

При кладке дымоотвода необходимо обратить внимание на качество кирпича. Поскольку он будет нагреваться, его прочность должна быть устойчивой к резким температурным перепадам

https://youtube.com/watch?v=KvTaDb2wss4

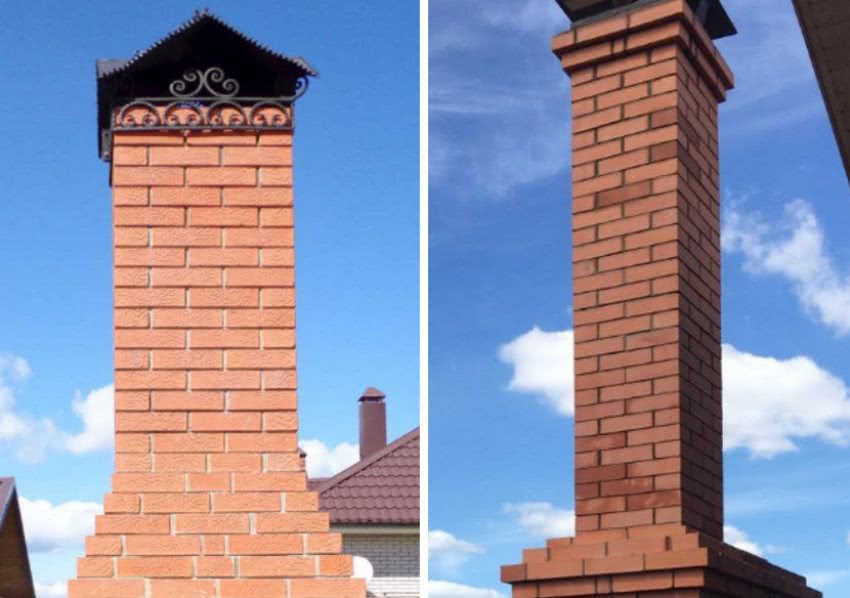

Особенности приспособления и его назначение

Важной частью отопительной системы является дымоход, независимо от места отведения дыма, будь это печь или газовый котел. Чаще всего в роли дымохода выступает труба, имеющая выход на крышу. Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита, как зонтик на трубу дымохода

Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита, как зонтик на трубу дымохода.

Помимо защитной функции зонтик имеет следующее предназначение:

  • Фиксирует и укрепляет кирпичную или каменную кладку.
  • Предотвращает разрушение верхней части трубы.
  • Отводит конденсатные образования и излишки влаги.
  • Делает законченным внешний вид трубы и всей кровли.

Основная часть конструкции – оголовок, выполненный в свободной форме и имеющий опущенные вниз края (прочитайте: » «). В качестве дополнительных конструктивных элементов выступают: капельник, устройство, предназначенное для сбора конденсата, и фиксирующие элементы. Капельник не является обязательным элементом, но его отсутствие приводит к сокращению эксплуатационного срока, так как под воздействием влаги кладка разрушается, а на металлических частях может появиться коррозия. По этой же причине рекомендуется установить дополнительную защиту в виде сетки.

https://youtube.com/watch?v=FqD_GdrK4IM

Вытяжной зонт для уличного мангала своими руками

Зонты для мангалов и барбекю используются преимущественно в закрытых беседках, в которых и находится стационарная жаровня.

Чаще всего такие беседки сконструированы по типу финских: строения из дерева закрытого типа, с застекленными окнами панорамного или же обычного размера.

Вытяжной зонт над мангалом выполняет также и защитные функции, унося искры при сгорании древесины вместе с дымом из жаровни, предотвращая пожары.

Конструкция самого зонта должна быть максимально гладкой, чтобы неровности не снижали силу тяги. Оптимальные материалы для изготовления своими руками или же покупки зонта для мангала: нержавеющая сталь или другие подобные металлы.

Максимальная гладкость вытяжки также руководствуется минимальным скоплением продуктов работы жаровни, которые она и будет втягивать: жир, гарь, сажа. Эти элементы могут скапливаться в неровностях металла и тем самым загрязнять и закупоривать работу вытяжки. Проще периодически чистить изделие, чем прочищать закупоренный отложениями дымоход.

Выбирая уже готовый вытяжной зонт в магазине, стоит обратить внимание на показатели внутреннего объема дымника и вытяжной трубы. Зонт должен быть больше мангала под ним. Не подходящая по размерам вытяжка просто не будет справляться со своей работой

Не подходящая по размерам вытяжка просто не будет справляться со своей работой.

Хорошая вытяжная система также обезопасит и находящихся рядом с мангалом людей от попадания продуктов горения в легкие.

Дымник может обладать дополнительными функциями, которые влияют на цену изделия:

  • вентилятор;
  • гаситель искр;
  • возможны и другие функции для выведения дыма из помещения.

Вентилятор сделает более качественной работу зонта, создавая дополнительную тягу. Устройство, гасящие искры, отвечает за безопасность при использовании мангала.

Сделать металлический вытяжной зонт своими руками тоже возможно, но не обойтись без точного чертежа.

  Выбор и розжиг угля

Металлический вариант вытяжки, сделанной своими руками, самый распространенный и легкий в конструировании. Для металлического мангала кирпичная вытяжка смотрелась бы неуместно и нелепо.

Сам дымовой колпак представляет куполообразную конструкцию диаметром около 1,5 м округлой, конусовидной, прямоугольной, квадратной форм. Лучший материал для ее изготовления – листовая сталь толщиной от 2 мм. Некоторые используют медь. Отверстие в центре купола соединяется краями с трубой, высота которой составляет от 2 до 3 метров.

Не рекомендуется использовать асбоцементные трубы, так как это опасно для здоровья.

Вытяжной зонт, сделанный своими руками, крепится стойками к очагу над ним или подвешивается к потолку беседки, но труба всегда выходит в центре крыши беседки. В случае конструирования без опор над мангалом зонт крепится к потолку еще и цепями, для надежности. Материал крыши, контактирующий с трубой, должен обязательно быть огнеупорным, так как труба в процессе эксплуатации будет нагреваться. Металлические дымосборники очень функциональны и неприхотливы в уходе. Легко чистятся и эффективно выполняют свои функции, если их чистить хоть изредка.

Чтобы ржавчина со временем не стала проявляться на вытяжке, стоит покрыть ее специальным веществом.

Некоторые проблемы

Все вытяжки, покупные или сделанные своими руками, могут иметь проблемы:

  1. Дым при разжигании мангала не уходит в дымосборник, а расходится по сторонам. Это в том случае, если вытяжка не электрическая и не оснащена вентилятором, который можно включить, как только начнется работа с мангалом. Подобное случается из-за того, что дым при розжиге не успевает нагреваться и имеет низкую температуру. Он такой же плотности, как и воздух в помещении. Эти факторы являются ключевыми в отсутствии тяги, которая появится, как только огонь в очаге окрепнет, и дым увеличит температуру и плотность.
  2. Если дымосборник не справляется с удалением всего дыма, это признак того, что сечение дымохода мало, и он просто не успевает весь вытягиваться. Такое случается чаще с кирпичными вытяжками, сечение дымохода которых должно быть минимум 26-26 см. В металлических вытяжках трубы имеют более удобную с точки зрения аэродинамики форму, минимальный диаметр которой должен быть не менее 15 см.
  3. Верхняя часть трубы должна быть на высоте минимум 3 метров над поверхностью земли, чтобы дым уходил выше и рассеивался в воздухе.

  Огнеупорная краска для мангала

Правильно выбранный или сконструированный зонт для мангала обезопасит отдых и сделает приготовление пищи на жаровне более комфортным.

Кирпичная вытяжка

Кирпичный мангал с дымоходом отличается эстетичным внешним видом и высоким показателем безопасности. Он нагревается не так сильно, как металлические вытяжки и полностью изолирует стены и крышу помещений от горячего воздуха.

Преимущества кирпичного мангала очевидны:

  • Полная изоляция от дыма.
  • Совместимость с домашними коммуникациями.
  • Низкий нагрев поверхности.
  • Красивый внешний вид.

Кирпичную вытяжку рекомендуют устанавливать вплотную к стене дома. Такой мангал может стать и самостоятельным элементом дачного ландшафта, если установить его во дворе или просторной беседке.

К недостаткам кирпичного типа постройки можно отнести:

  • Дорогостоящий материал.
  • Сложность установки.
  • Большие габариты.

Строим кирпичный мангал самостоятельно

Соорудить кирпичный мангал с вытяжкой своими руками сложнее, чем сделать его металлический аналог. Однако при правильном подходе и наличии нужных материалов с такой задачей может справиться и непрофессиональный строитель.

Конструкция кирпичного мангала подобна железному, он состоит из стенок основания, купола и трубы. Отличие заключается в наличии передней стенки с аркой над жаровней, подобно тем, что раньше делали на традиционных русских печках.

Для возведения нужно выбрать самый огнестойкий кирпич и подготовить цементно-песочную скрепляющую смесь. И также потребуются следующие инструменты:

На сайте вы можете найти несколько схем по возведению кирпичного мангала с вытяжкой. Кирпичи следует укладывать слоями, придерживаясь стандартных правил строительства — первый ряд укладывается перпендикулярно стене, второй – параллельно.

По центру арки над барбекю следует установить замковый кирпич, который будет распределять нагрузку на боковые стенки. Чтобы дополнительно укрепить конструкцию и не ошибиться в расчётах, можно сделать металлический каркас основы и обложить его кирпичом. Действуя по инструкции, вы получите отличный и долговечный мангал.

https://youtube.com/watch?v=R8uzjz4zfEc

Ошибки новичков

При конструировании вытяжки новички совершают нелепые ошибки, из-за которых потом приходится все переделывать:

  1. Узкий дымоход. Некоторые изготавливают дымоход с узким сечением, и в результате он не сможет вбирать достаточное количество дыма. Это приведет к перестройке всей вытяжки. Чтобы избежать этой проблемы, рассчитывайте размеры сечения исходя из того, что у металлической вытяжки оно составляет больше 15 см, а у кирпичной – от 26 см и более.
  2. Слишком короткая труба. Аэродинамические свойства устройства напрямую зависят от длины трубы. Чтобы она втягивала нормальное количество дыма, ее высота должна быть не менее 3 м.
  3. Использование неподходящих материалов. Так как мы имеем дело с огнем, все материалы должны быть огнеупорными. Также не забудьте дополнительно их укрепить, покрыв антикоррозийным покрытием.

Итак, мы рассмотрели особенности вытяжки для мангала и способы ее изготовления. В заключение скажем несколько слов о правилах эксплуатации. Регулярно очищайте внешнюю (моющими средствами) и внутреннюю (жирорастворяющими средствами) части вытяжки. Не забывайте про чистку жироуловителя. Используйте ершик для прочистки дымохода. Труба дымохода должны быть защищена от дождя и снега.
