Какой должна быть вентиляция для мангала

Зачем нужна вытяжка

Мангал без вытяжки может быть использован на открытом воздухе круглый год, но при его монтаже в беседке без дымоотвода не обойтись. Начинающие строители, решив сделать печь своими руками, должны использовать самые простые чертежи. Очень красиво выглядит вытяжной зонт из меди, но его сооружение под силу только опытным мастерам.

Зонт вытяжки нужен для того, чтобы выполнять следующие функции:

  • защищать жаровню от осадков;
  • отводить летучие соединения.

Печь, установленную в беседке, от осадков защищает навес. А вот вытяжной зонт дает возможность располагать жаровню не только под крышей, но и на участке около дома. Мангал из кирпича своими руками может быть сделан за несколько дней.

Во втором случае вытяжка улавливает газы, образующиеся при горении, и отводит их вверх. Работа дымоуловителя основана на силе тяги и сходна с печью-барбекю. Когда топливо интенсивно горит, то образуется дым. Он легче окружающего воздуха, поэтому стремится ввысь. Когда устанавливается вытяжной зонт, дым не рассеивается. Он направляется в трубу, освобождаясь лишь в конце дымохода. Все вредные соединения удаляются, не нанося вреда здоровью человека.

Мангалы с дымоходом можно располагать в закрытых помещениях, например, для их размещения подходит купольная беседка с остекленными окнами. Сделать такую печь допустимо в гараже. Здесь может быть установлен мангал с вытяжкой с гидрофильтром. Он используется для удаления запаха из помещения. Сооружение изготавливают из нержавеющей стали, подача воды контролируется вручную или автоматическим способом.

Проходя через фильтр вытяжного зонта, поток воздуха охлаждается до температуры +40…+50°С. Кроме того, фильтр для вентиляции предотвращает откладывание жира на вентиляторах и стенах вентиляционных каналов. Систему можно установить в барах, ресторанах и частных домах, где планируется разводить открытый огонь. Вместе с фильтром нужно использовать дымосборник для мангала.

Теоретически эта система подходит даже для жилых помещений, но все равно следует пользоваться открытым пламенем с осторожностью. Мангал в квартире под вытяжкой может быть установлен, если она очень мощная. Но не следует забывать о пожарной безопасности и спокойствии соседей

Но не следует забывать о пожарной безопасности и спокойствии соседей.

При этом в квартире необходимо сделать принудительное вентилирование помещений. Продукты горения топлива должны быть удалены из комнат. Если есть желание запекать мясо, то лучше купить электрический тандыр.

Планируя строительство на участке, нужно заранее приобрести чертеж для мангалов. Без него нельзя возвести сооружение.

Устройство вытяжки своими руками потребует времени и терпения. Если в работе планируется использовать медный лист, то начинающему строителю лучше не делать все своими руками, а заказать изготовление вытяжных зонтов мастеру.

Какой материал выбрать

Для сооружения вытяжек в беседках используется два основных типа материала:

Кирпич чаще всего используется в стационарных конструкциях мангалов, которые также выполнены из кирпича. Такие вытяжки обладают приятным внешним видом, но имеют ряд недостатков, к которым можно отнести определенную сложность в очистке. В некоторых случаях добиться идеальной чистоты такого дымохода так и не удается. Конструкция такой вытяжки получается довольно громоздкой и требует определенных умений для правильного сооружения. Кроме того, стоимость такого проекта в разы выше, чем у металлической вытяжки. В силу этих минусов выбор часто падает именно на металлические вытяжки. У последних легко выделить следующие преимущества:

  • возможность самостоятельной сборки;
  • сравнительная простота монтажа;
  • небольшой вес;
  • доступность материалов;
  • гладкие внутренние стенки;
  • простота чистки;
  • возможность выбора формы.

Вытяжку из листового металла сможет собрать каждый, кто обладает определенными навыками работы с электроинструментом и сварочным аппаратом. При этом нет ограничений по выбору формы или способа оформления. Монтаж металлической конструкции проще, чем кирпичной. При этом общая стоимость проекта выходит в несколько раз дешевле. Самое интересное, что можно использовать материал, который, возможно, стоит у пользователя без дела. Металлическая вытяжка не оказывает нагрузки на основание беседки. Чистка такого зонта проще, чем кирпичного. Это объясняется возможностью применения различных средств, которые на кирпичной кладке оставили бы высолы.

Кроме того, стенки металла имеют гладкую поверхность. Это уменьшает вероятность налипания на них сажи, чего не скажешь о кирпичном варианте конструкции. Выкрасить металлическую вытяжку легко в любой желаемый цвет. При этом необходимо использовать специальный красящий состав, который устойчив к высоким температурам. Металлическая вытяжка может быть съемной и монтироваться только в сезон.

Зонирование

Часто беседки строят не просто в виде садового домика, а как многофункциональные конструкции, разделенные на несколько зон. Зачастую это место для готовки, для приема пищи и зона отдыха.

В обеденной зоне располагается большой стол и стулья, на «кухне» предусмотрен мангал, дымоход и полки для посуды и кухонных принадлежностей, иногда холодильник. Оформление места для отдыха зависит только от возможностей и изобретательности хозяев.

Для разграничения участков существуют несложные приемы зонирования.

  • Отделка с помощью материалов, контрастирующих между собой. Так, например, кухонную зону можно кирпичом или искусственным камнем, а для зоны отдыха использовать текстиль.
  • Грамотная расстановка мебели тоже может удачно поделить пространство.
  • Оборудование подвесных элементов декора в виде горшков с цветами или картинами.
  • Использование различных перегородок. Лучше их делать сквозными, чтобы зрительно пространство смотрелось просторнее.
  • Разделение с помощью освещения. Это могут быть высокие напольные абажуры или, например, светодиодная лента.
  • Оборудование разноуровневого пола также может визуально справиться с зонированием.

Самым распространенной формой перегородки для зонирования дачного пространства можно назвать перголу. Это своеобразная рама из металла или дерева с наличием перегородок. У основания высаживаются вьющиеся растения, довольно скоро такая рама превратится в живую стенку. Благодаря огромному количеству вариаций подобной конструкции ее можно вписать в любой дизайн и ландшафт. Популярностью пользуется идея «зеленого коридора» в виде длинной арки, ведущей к беседке. Подходящих вьющихся растений достаточно много, но зачастую дачники делают выбор в пользу винограда.

Пергола должна быть очень устойчивой, потому что при сильных порывах ветра хлипкая конструкция может упасть.

Вытяжки для мангала в беседке, их виды и как их сделать своими руками

Просторная беседка — отличное место для сбора шумной компании в летний сезон, а неотъемлемым атрибутом такого сооружения является мангал. Он отлично подойдёт для приготовления мяса и овощей, но для максимально беспроблемного использования ему стоит обеспечить хорошую вентиляцию с качественной вытяжкой. Некоторые дачники предпочитают приобрести её в готовом виде, но на самом деле изготовить такую конструкцию своими руками не так сложно, как может показаться на первый взгляд. Действительно ли нужна такая вытяжка в беседке и как можно создать её из подручных средств самостоятельно — об этом и пойдёт речь далее.

Назначение

Вытяжка нужна для полноценной работы тандыра. Ее основное назначение – быстрое удаление дыма с помещения, образовавшегося при работе устройства.

Вытяжка также позволяет обеспечить качественную вентиляцию. И последняя ее важнейшая особенность – создание условий для лучшей тяги. Так, тандыр лучше работает с зонтом, который прекрасно притягивает чистый воздух, удаляя задымленный, что улучшает функционирование печи.

Что касается оформления, вытяжка для тандыра может быть простой или очень красивой, оформленной в восточном стиле

Если выбирается стилизованная модель, она еще и поможет разбавить дизайн, создать акцент, привлечь внимание к уникальному восточному атрибуту

Функции вытяжки

Указанные конструкции выполняют несколько важных функций. В первую очередь, нужно отметить сбор дыма и других продуктов горения. Они поднимаются вверх и полностью попадают в дымоход. То есть дым не успевает рассеиваться по пространству беседки, попадая в дымоход в полном объеме,

Это значит, что вредные продукты горения не будут попадать в легкие, а само нахождение в беседке станет более комфортными и безопасным.

https://youtube.com/watch?v=dwCW7NVTILU

Зонт охватывает весь мангал, защищая его от осадков. Поэтому. Влага не будет попадать на угли и не дождь не помешает встрече с друзьями.

Вытяжка из кирпича

Вытяжка для мангала в беседке может быть создана из кирпича. В этом случае мангал с вытяжкой для беседке будет представлять единую конструкция. То есть сам мангал и вытяжка создаются одновременно и не отделимы друг от друга.

Вытяжка для кирпичного мангала

При этом вытяжка для беседки с мангалом строится точно по таким же принципам, что и металлический дымоход. То есть система должна иметь сопло, трубу и зонтик.

Отличие заключается вы том, что сопло и труба возводятся из кирпича. Устройство такой конструкции имеет некоторое особенности, которые следует отразить детально:

  • Помимо выделения дыма, мангал сильно нагревается. Высокие температуры неизбежно разрушат обычный силикатный кирпич. Он растрескается, что может повлечь обрушение мангала. Но в любом случае, он начнет пропускать дым и пользоваться им станет невозможно. Строить сопло и трубу лучше из керамического кирпича. Он более прочен и способен выдерживать воздействие высоких температур. Но лучшим материалом станет шамотный кирпич. Это специальный огнеупорный кирпич, который предназначен для возведения каминов, мангалом и печей. Поэтому именно он отлично подойдет для устройства сборника дыма и трубы;
  • Для придания кирпичной кладке большей прочности, следует применять сетку. Это весьма тонкий материал, который укладывается между рядами кирпича и более надежно скрепляет их. Такая сетка нужна, поскольку сборник дыма имеет сужающуюся кверху конструкцию. Приобретать сетку можно полимерную или металлическую. Но ей предстоит переносить сильный нагрев, в связи с чем оптимальным материалом станет сетка из металла;

Вытяжки для мангалов в беседки следует изолировать от кровельного материала

Это важно с противопожарной точки зрения. Кроме того, сильно нагретый металл вытяжки или кирпич способны повредить кровлю. Например, шифер растрескается, мягкая кровля деформируется, а металлочерепица может потерять свой цвет – краска просто слезет из-за избыточного нагрева

Для изоляции трубы от кровельного материала следует использовать рулонный утеплитель. Его слой вокруг трубы не должен быть менее 5 см. Применение именно рулонного материала хорошо тем, что он не горюч и удобен при такой работе

Например, шифер растрескается, мягкая кровля деформируется, а металлочерепица может потерять свой цвет – краска просто слезет из-за избыточного нагрева. Для изоляции трубы от кровельного материала следует использовать рулонный утеплитель. Его слой вокруг трубы не должен быть менее 5 см. Применение именно рулонного материала хорошо тем, что он не горюч и удобен при такой работе.

Беседка с мангалом и вытяжкой

Советы по эксплуатации

Перед началом готовки лучше просто сжечь несколько дров или углей. Так вытяжка прогреется до нужно температуры, и внутри нее образуется достаточно давления, чтобы выводить впоследствии все продукты горения и жир.

Заглушку или жировую прослойку обязательно нужно мыть каждый раз после использования. В противном случае на сетку налипает жир, а на него – сажа. Из-за этого происходит засорение, которое негативно сказывается на тяге и давлении.

Швы и места крепления металлической конструкции лучше каждый год обрабатывать антикоррозийными составами. Тогда устройство долго прослужит.

Кирпичную вытяжку раз в 1-2 года следует снова покрывать 2 слоями огнестойкого лака.

Резюме

Как видно, вытяжка для мангала является отличным дополнением, которое повышает комфорт прибывания в беседки во время готовки. Ее несложно соорудить своими руками. Недостающий инструмент можно попросить у друзей или заказать изготовление каркаса по предоставленным чертежам. Обшивка осуществляется самостоятельно. Удобным в беседке является использование разборного мангала и схемной вытяжки. В этом случае дымоход может оставаться на своем месте, а сама воронка демонтируется на зимние месяцы. При этом отдельные модули вытяжки лучше скрепить болтовым соединением. Хранить конструкцию можно в гараже или кладовке. Разборной мангал также можно изготовить своими руками или купить готовый вариант

При выборе особое внимание стоит обратить на толщину металла, чем она больше, тем дольше прослужит конструкция мангала. Если вытяжка будет храниться при постоянной температуре, тогда уменьшается вероятность коррозионных процессов

Рекомендуемые записи

Красивые беседки с мангалом и барбекю Мангал из кирпича

Закрытая беседка с барбекю и мангалом

Как построить мангал из кирпича своими руками для приятного …

Дымогенератор для холодного копчения

Барбекю с коптильней своими руками + чертежи

Варианты размещения в интерьере или ландшафте дачи

При строительстве мангала с вытяжкой, необходимо тщательно продумать место его установки – ведь такую конструкцию нельзя будет убрать или передвинуть. Его следует расположить так, чтобы он не мешал дачникам как во время садовых работ, так и при отдыхе.

При этом важно учесть эстетические характеристики дымоотвода. Он должен красиво и уместно вписываться в интерьер беседки или ландшафт дачного участка

Встраиваемую вытяжку для мангала следует выбирать, ориентируясь на конструкцию конкретной беседки или веранды. Однако есть несколько основных правил его размещения.

Вытяжку для мангала в беседке или на веранде можно установить только после предварительной обработки постройки огнеупорными составами. В этом отношении идеальным местом размещения станет кирпичная или металлическая беседка, однако и деревянные конструкции могут быть защищены от возгорания специальной краской или лаком.

Железный дымоотвод обычно устанавливают в центре беседки или на открытом участке, чтобы стены и крыша постройки не нагревались. Кирпичный мангал помещают вплотную к стене, для удобства вывода трубы на крышу и в целях экономии пространства. В закрытых беседках, благодаря вытяжке, можно пользоваться мангалом и в холодное время года. Он также будет дополнительно обогревать помещение.

Вытяжку можно установить и в том случае, если мангал располагается во дворе отдельно от других построек. Дым не будет попадать в глаза, что зачастую случается, если установлен открытый мангал. Такая конструкция позволяет сделать полноценное рабочее место для приготовления еды и устроить трапезу на открытом воздухе.

Вытяжка является наиболее важным приспособлением для мангала. Благодаря ей, вся семья может поучаствовать в приготовлении любимых блюд на углях, не страдая от вездесущего дыма. Мангал с дымоходом – функциональное и стильное решение для дачного отдыха. Настоятельно рекомендуем использовать гидрофильтр для ресторанов используемый в мангалах, который можно приобрести здесь https://yatagan.biz  Гидрофильтр фильтрует дым с сажей и копотью. Гарь оседает внутри гидрофильтра на специально приспособленном фильтровом устройстве. В результате в вентиляцию идут дым и горячий воздух без гари, копоти, и более низкой температуры

Зонт пристенный вытяжной

Пристенный зонт размещают над теплооборудованием, установленным вплотную к стене. Крепится он при помощи анкеров в предварительно проделанные отверстия. Если дизайн помещения позволяет и существует необходимость в дополнительном усилении, ближний край подвешивают при помощи шпильки и анкеров.Края корпуса снизу закрываются шиной. С той стороны, которой зонт примыкает к стене, осуществляется подгибка шины внутрь. Таким образом, в зазоре между зонтом и стеной скапливается меньше пыли и отложений

Обратите внимание: представленная на рисунке модель – открытого типа (с открытой передней стенкой). Срез корпуса позволяет видеть жироуловитель

Сложности в эксплуатации

При изготовлении вытяжки своими руками неопытный строитель сталкивается с определенными проблемами, которые проще предупредить на начальных этапах постройки:

  1. Дым выводится на недостаточную высоту и мешает присутствующим. Чтобы исходящий от жаровни дым не витал рядом в воздухе, следует верхнюю часть трубы расположить на высоте не менее 3 метров над землей. Это обеспечит хорошую тягу и вывод продуктов горения на необходимую высоту.
  2. Дым при розжиге жаровни расходится по комнате и не уходит в вытяжку. В этом случае тяга не возникает по причине одинаковой плотности дыма и окружающего воздуха. Изначально дым обладает низкой температурой. После того, как огонь достаточно разгорится, температура и плотность дыма увеличатся, и возникнет достаточная тяга.
  3. Проблема остается даже после того как разгорелся огонь. Это является достоверным признаком того что неправильно рассчитано сечение дымохода. Для эффективной работы вытяжки квадратное сечение дымохода должно превышать 0,26 на 0,26 метра, а вертикальная труба, благодаря аэродинамическим процессам, может иметь диаметр 0,15 на 0,20 метра.

Мангал следует строить, четко соблюдая порядок укладки кирпичей. В этом случае сооружение будет иметь максимальный срок эксплуатации и эстетичный внешний вид. При наличии в плане конструкции арки, то по центру таковой следует расположить замковый кирпич, равномерно распределяющий нагрузку на всю арочную конструкцию. Для возведения следует использовать огнеупорный шамотный кирпич типа М-250, подобный тому, который используют в металлургической промышленности.

Самостоятельное изготовление вытяжного зонта

Прежде, чем подходить к вопросу изготовления, следует разобраться с особенностями данной конструкции.

Купол вытяжного устройства должен быть больше самой площади поверхности, над которой его будут монтировать

Это позволит увеличить продуктивность сбора гари и дыма.
Дымоход обязательно необходимо делать с изгибами и сужениями, благодаря чему увеличиться скорость вытяжного процесса и вероятность возникновения обратной тяги будет исключена.
Часть трубы, расположенную вверху, необходимо делать на расстоянии не меньше 3 м от поверхности земли, что обеспечит отличные условия для работы системы вытяжки.
Важно также сделать правильные расчеты при определении сечения трубы дымохода. Ошибка при расчетах может привести к неэффективности системы.

Перейдем к сооружению своего кирпичного вытяжного зонта. Основанием для данного сооружения будет рама, сделанная из уголков, которую следует прикрепить на задней стенке гриля. Первый кирпичный слой кладут перпендикулярно стенке, а последующие кладут параллельно.

Класть следует сужающимися уступами к верху конструкции. В основном кирпичное сооружение для мангалов выполняют примерно из 10 рядов, но последний слой обязательно нужно делать одинакового размера с дымоходным отверстием. Размер дымоходного отверстия возможно менять, используя специальную задвижку. Сверху над самим отверстием разумно будет соорудить козырек.

Для строительства подобного строения необходимо тщательно подойти к выбору строительного материала, качественного кирпича. Он должен быть огнеупорный и выдерживать частые смены температурного режима. Специальный печной кирпич — идеально подходит по всем требованиям. Раствор для создания дымоотвода необходимо делать в рекомендуемой пропорции песка и глины 3:7.

Зонт вытяжной для мангала может прослужить вам долгое время, для этого лучше взять раствор из огнеупорной глины. Все материалы стоит тщательно перемешать до образования однородной консистенции.

Как самому сделать дымоход?

Сделать дымоход для мангала вполне возможно своими силами.

Делаем металлический дымоулавливатель

Лучшими материалами для изготовления металлического дымоуловителя являются листы меди и нержавеющей стали. Стоимость их довольно высока, поэтому многие хозяева предпочитают использовать обыкновенный металл. Это вполне допустимо, но толщина листов должна быть не менее двух миллиметров.

В противном случае изготовленная из них конструкция в скором времени прогорит насквозь или пострадает от развития коррозионного процесса. Для предотвращения этого материал обрабатывается антикоррозионным составом и покрывается устойчивым к воздействию высоких температур лаком. Стандартные оцинкованные листы использовать не рекомендуется — они слишком тонкие и цинковое покрытие быстро обгорает.

Кирпичные сооружения

Правильно обустроить мангал с дымоходом из кирпича можно самостоятельно, так как он является одной из самых простых конструкций, сооружаемых из этого материала. Под него заливается десятисантиметровый бетонный фундамент.

Затем выкладывается основание, на которое будет опираться жаровня. Ее наружная часть обкладывается кирпичом, а внутрь вставляется сваренный из металлических листов короб. Дымоход проще всего сделать таким же образом – изготовленный из металла купол снаружи обкладывается кирпичом. В его нижней части делается заслонка, сверху устанавливается защитный зонтик, предотвращающий проникновение внутрь атмосферных осадков.

Преимущества вытяжного зонта

Обустройство вытяжного зонта над мангалом имеет следующие преимущества:

  • возможность контроля над процессом горения;
  • нивелирование ветрового воздействия;
  • защита от образования копоти и сажи;
  • завершенный облик конструкции.

Рекомендуем к просмотру интересное видео на эту тему

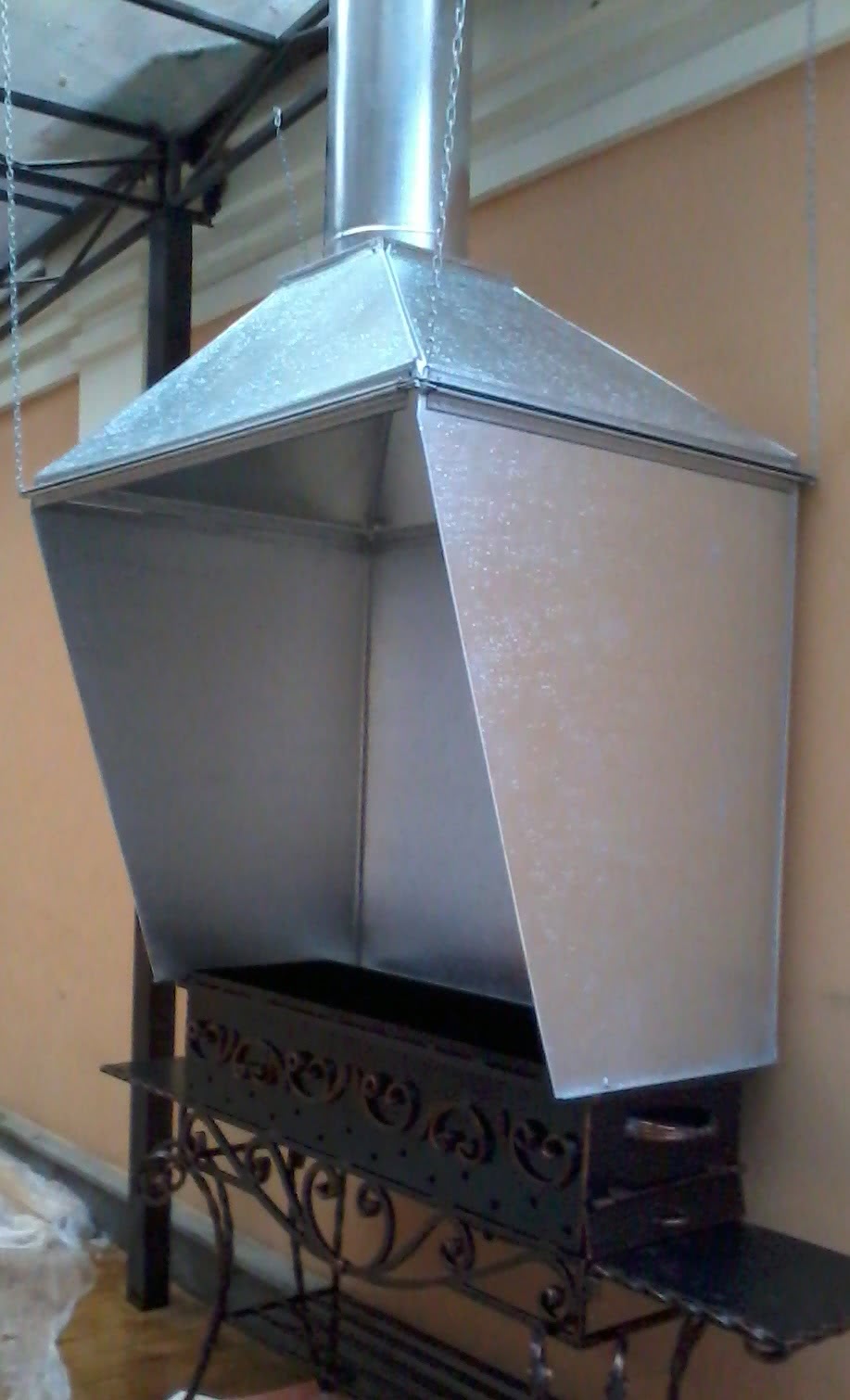

Создание металлической версии своими руками

Для мангала своими руками, точнее его продолжения, арсенал необходимых инструментов и материалов таков:

  • Железный лист. Толщина -3 мм.
  • Уголки из металла. Параметры: 2 х 2 х 0,3 см.
  • Крепёжные компоненты: заклёпки, шурупы.
  • Термоустойчивая эмаль.
  • Болгарка с дисками, режущими металл.
  • Сварочная техника.
  • Электроды.
  • Защитная маска.
  • Дрель. Применяются насадки для сверления бетона.
  • Заклёпочник.

Зонт образован каркасом. Для создания каркаса задействуются металлические уголки. Так каркас отделывается металлом. По высоте зонт достигает 2 м. Параметры мангала, на который ставится зонт: 105 х 60 см.

Зонт образуют три главные составляющие:

  1. Основание. Оно монтируется на мангал.
  2. Купол.
  3. Внутренняя перемычка. Она усиливает тягу и трубу.

1. Предварительная. Измеряется мангал с дымоходом, точнее будущие параметры. Если есть отличия в его размерах, то меняется конструкция под основу.

2. Работа с металлическими уголками. С них устраняется заводская смазка. Они нарезаются болгаркой (параметры для каждого элемента мангала вставлены в чертеж). Перед применением болгарки не забудьте защитить глаза специальными очками.

3. Сварка уголков. Из них варятся 2 боковые плоскости основания вытяжки.

4. К этим плоскостям привариваются уголки для задней стороны основания мангала.

5. Сборка нижней стороны купола рабочего зонта.

6. На эту сторону привариваются уголки задней плоскости купола.

7. Сборка боковых сторон купола.

9. После сварочной работы идёт обработка швов вытяжки. Применяется шлифовальное устройство. Для защиты металла от агрессивных факторов каркас покрывается термоустойчивой краской.

10. На железном листе делаются разметки для отделки зонта.

11. Черты и кромки сгиба подгибаются. Лист ложится на край верстака и там фиксируется.

12. Основа вытяжки обшивается этим листом. Применяются заклёпки и заклёпочник.

13. Перед отделкой купола внедряется металлическая пластина. Она ставится внутри по диагонали. Её функция — развитие тяги. Такой пластиной может стать железный лист с параметрами 99х34 см. Плюс 2 см по краям для кромок. За эти кромки пластина монтируется в нижней стороне купола.

14. На железе для отделки купола делаются разметки. Затем лист режется.

15. Отделывается труба рабочего зонта.

16. Вытяжка покрывается термокраской.

17. Основание ставится на мангал. Они фиксируется на кирпиче соответствующими саморезами.

18. Устанавливается купол. Его фиксация происходит на кромку основания. Применяются заклёпки.

19. Устанавливается труба. Она нанизывается на купол. Крепёжные элементы здесь – снова заклёпки.

Часто именно из стали и железа организуют вытяжки в гараже или другой нежилой каменной постройке.

Пару слов о складных мангалах

Складной мангал представляет собой облегченную жаровню, которую можно легко перемещать и устанавливать в нужном месте, в том числе и в беседке. Лучшим материалом для его изготовления считается нержавеющая сталь, оптимальная толщина стенок — два миллиметра.

Более тонкие листы будут быстро прогорать, толстые значительно увеличат вес конструкции. Для улучшения процесса горения по периметру нижней части жаровни проделываются сквозные отверстия. Через них угли могут выпасть на пол беседки и воспламенить его

Кроме того, складной мангал легко опрокидывается, так что пользоваться им нужно очень осторожно

Преимущества

Тем не менее, складной мангал имеет определенные преимущества. К ним относятся:

  • маленький вес, облегчающий транспортировку;
  • в разобранном виде мангал легко укладывается в багажник автомобиля;
  • небольшая стоимость.

Большим плюсом складного мангала является возможность его использования без обустройства вытяжки.

Небольшая по размерам жаровня не образует много дыма в процессе приготовления мяса. Как правило, складной мангал устанавливают в беседках, представляющих собой навес без стенок. В закрытых беседках его нужно оборудовать вытяжкой.

Конструкции из металла

Для большинства стационарных сооружений прекрасно подойдет вытяжной зонт. Принцип его действия состоит в сборе продуктов горения и направлении их в трубу. Он должен иметь почти идеальную гладкость, потому как даже при незначительных шероховатостях тяга начинает ослабевать. Поэтому лучше приобрести или сделать своими руками металлический или стальной зонт. Такой дымоход надежен и эффективен, к тому же собирает меньше жира и сажи.

Дымовой зонт следует делать с большим входным отверстием, а его внутренний объем должен превышать в несколько раз объем мангала. При этом вытяжка не должна контактировать с коммуникациями. Часто вытяжной зонт бывает снабжен дополнительными устройствами: вентиляторами или фильтрами, позволяющими эффективней очищать воздух в беседке от дыма. Нет смысла приобретать такие дорогостоящие вытяжки на дачу для сезонного пользования.

Безусловно, в загородный дом можно купить или сделать своими руками вытяжной зонт из качественных материалов. Хорошую вытяжку можно изготовить из двухмиллиметрового листа стали или меди. Элементарные конструкции не в состоянии полностью удалять продукты горения и стены в беседке покроются темным налетом в случае интенсивной эксплуатации мангала. Для того чтобы избежать подобных проблем надо правильно спроектировать и установить зонт в беседке.

Внимание!” Иногда при изготовлении вытяжки своими руками используют асбестоцементные трубы. Использование асбеста небезопасно для здоровья и лучше отказаться от применения этого материала внутри жилья

Металлический зонт обладает рядом преимуществ:

  • универсальностью и совместимостью с разными устройствами;
  • простотой монтажа;
  • красивым внешним видом;
  • возможностью легко изготовить своими руками;
  • простотой обслуживания и ремонта.

Металлические конструкции не так долговечны как кирпичные, но зато не менее популярны и хороши в работе. Вытяжку в виде усеченной пирамиды сделать легче, поэтому при отсутствии навыков работы с металлом целесообразней создать более простую конструкцию.

Кирпичная вытяжка

Кирпичный мангал с дымоходом отличается эстетичным внешним видом и высоким показателем безопасности. Он нагревается не так сильно, как металлические вытяжки и полностью изолирует стены и крышу помещений от горячего воздуха.

Преимущества кирпичного мангала очевидны:

  • Полная изоляция от дыма.
  • Совместимость с домашними коммуникациями.
  • Низкий нагрев поверхности.
  • Красивый внешний вид.

Кирпичную вытяжку рекомендуют устанавливать вплотную к стене дома. Такой мангал может стать и самостоятельным элементом дачного ландшафта, если установить его во дворе или просторной беседке.

К недостаткам кирпичного типа постройки можно отнести:

  • Дорогостоящий материал.
  • Сложность установки.
  • Большие габариты.

Строим кирпичный мангал самостоятельно

Соорудить кирпичный мангал с вытяжкой своими руками сложнее, чем сделать его металлический аналог. Однако при правильном подходе и наличии нужных материалов с такой задачей может справиться и непрофессиональный строитель.

Конструкция кирпичного мангала подобна железному, он состоит из стенок основания, купола и трубы. Отличие заключается в наличии передней стенки с аркой над жаровней, подобно тем, что раньше делали на традиционных русских печках.

Для возведения нужно выбрать самый огнестойкий кирпич и подготовить цементно-песочную скрепляющую смесь. И также потребуются следующие инструменты:

  1. мастерок;
  2. уровень;
  3. отвес;
  4. кирка;
  5. болгарка.

На сайте вы можете найти несколько схем по возведению кирпичного мангала с вытяжкой. Кирпичи следует укладывать слоями, придерживаясь стандартных правил строительства — первый ряд укладывается перпендикулярно стене, второй – параллельно.

По центру арки над барбекю следует установить замковый кирпич, который будет распределять нагрузку на боковые стенки. Чтобы дополнительно укрепить конструкцию и не ошибиться в расчётах, можно сделать металлический каркас основы и обложить его кирпичом.
Действуя по инструкции, вы получите отличный и долговечный мангал.

Как изготовить самостоятельно?

Вытяжка из металла имеет следующие преимущества:

  • небольшой вес;
  • есть возможность установить дополнительные опции;
  • невысокая цена;
  • простота конструкции;
  • легкость в монтаже.

Кирпичная кладка обладает неоспоримым достоинством: такая конструкция может, простоять тысячу лет без видимых повреждений.

Ведь она пагубно сказывается на качестве приготовленных блюд и работе самого воздуховода. Тяга рано или поздно будет снижаться из-за накапливаемой грязи, поэтому лучше всего делать профилактическую чистку.

Важно определиться в самом начале, какой вид вытяжного устройства предпочтителен. Материалы, необходимые для создания металлической вытяжки, просты:. Материалы, необходимые для создания металлической вытяжки, просты:

Материалы, необходимые для создания металлической вытяжки, просты:

  • листы железа 1–3 мм;
  • уголки сечением 30 х 30 х 30 мм;
  • болты;
  • термо-праймер.

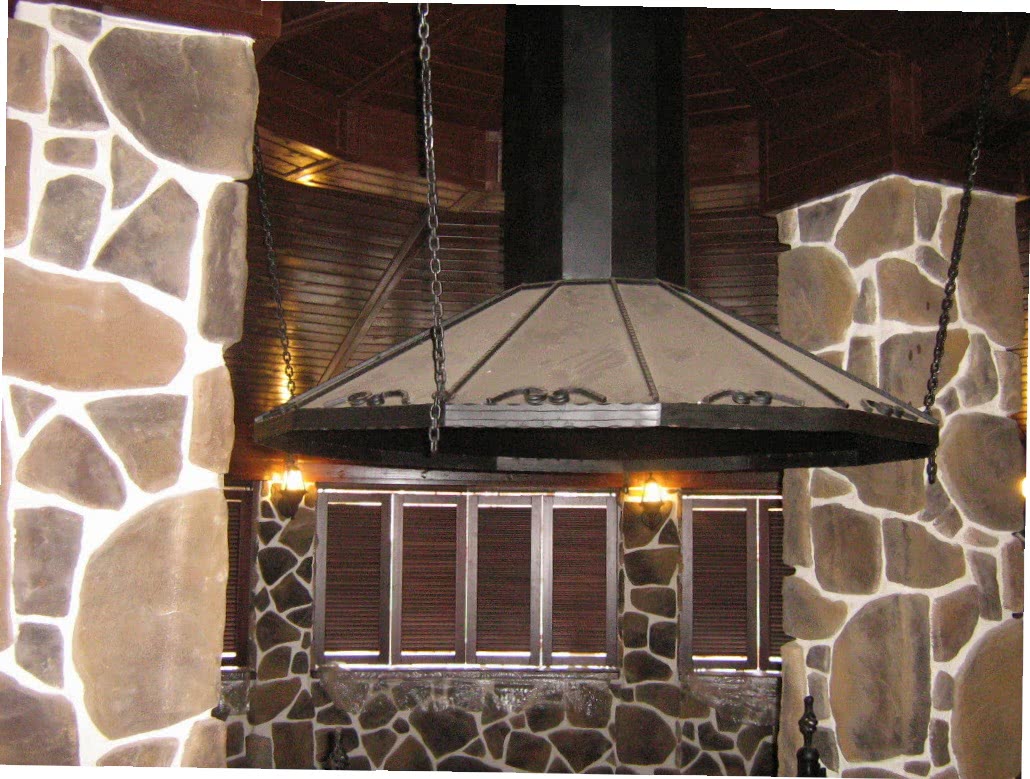

Высота зонта может достигать 2 метров, оптимальный размер мангала при этом 110 х 65 см. Зонт компонуется из трех узлов: основания, купола с внутренним креплением и трубы.

Своими руками сделать вытяжку для мангала несложно. Сначала маркером на листе металла делается разметка, которая соответствует ранее начерченным эскизам. Затем с помощью болгарки вырезаются необходимые компоненты, производится компоновка деталей и приваривание стыков.

Кирпичная вытяжка имеет свои особенности. Создается она из специального кирпича (шамотного), замешанного на глине и песке. Глина должна быть определенного сорта и отмачиваться в воде в течение 48 часов. В кирпичной вытяжки делается специальная рама, на которую кладется кирпич. При этом материал должен обрабатываться специальной огнеупорной эмалью.

После этого следует кладка кирпича. Основание, то есть, первый рад, кладется толчковой стороной кирпича, самой короткой. Обычный дымосборник состоит из 9–11 рядов. Кладка делается с таким расчетом, чтобы она сужалась, то есть смещение происходит порядка 16 мм по каждому уровню, по торцевой части 35 мм. Затем кладется из кирпича труба квадратной формы.

Вверху труба составляет сечение 265–265 мм. Эта цифра получена эмпирическим путем, она является оптимальной для работы втяжки, при этом высота трубы составляет порядка 3 метров.

Важно после окончания кладки выдержать не менее 3–4 недель, чтобы конструкция отстоялась для большей прочности. Торопиться использовать «сырое» сооружение нельзя. Это может привести к деформации и растрескиванию материала

Это может привести к деформации и растрескиванию материала.

Поверхность покрывается специальной грунтовкой, которая будет предохранять от воздействия высоких температур. Как видим, в технологическом отношении в таких работах нет ничего сверхсложного, сделать кладку может человек, обладающий минимальными строительными навыками.

При работе следует обязательно использовать защитные очки и перчатки.
