Наращивание основания
И фундаментная и цокольная структура обладают четырьмя различными поверхностями – верхней, нижней, внутренней и внешней. Каждая должна иметь абсолютно ровное покрытие.
Неровная основа в дальнейшем может привести к деформации всего строительного сооружения. Как убрать неровности и при необходимости увеличить высоту фундамента?
Чаще всего поднятие цоколя осуществляется с помощью полнотелого кирпича. Его используют для укрепления и наращивания базовой части до нужных размеров. Для укрепления кладки применяют армированную сетку.
При связывании кирпичной кладки используют цементный раствор. При сооружении каркасных или деревянных зданий для укрепления основания применяется полнотелый кирпич. Дома из шлакоблоков укрепляются с помощью бетона.
Задачи цокольного возвышения
Высота цоколя для частного дома часто не учитывается владельцами на этапе проектирования. При этом такая характеристика важна, поскольку кроме дополнительных функций эта часть строения имеет собственные важные задачи:
- Защита от воздействия влаги. Гидроизоляция фундамента препятствует порче материалов от воздействия влаги из грунта. Что касается цокольной части, то она также создает своеобразный гидробарьер, к тому же предотвращает проникновению воды извне, от талого снега, дождя и пр.
- Вентиляция. Этот процесс позволяет исключить появление конденсата, который приводит к развитию грибка и появлению плесени, что может негативно сказаться не только на материалах стен и фундамента, но и на здоровье проживающих людей.
Очень важно учитывать материал, из которого возведено строение. К примеру, для домов из сруба потребуется более высокая цокольная часть, чтобы надежно защитить порчу дерева от влаги, плесени и грибка
Изоляция
Подземная часть основания объединена с цоколем тепло- и гидроизоляционными слоями. При расчете высоты необходимо учитывать подземные конструкции, а также климатические особенности, в частности высота снежного покрова с поправкой на продух, который обычно составляет 10 см.
Гидроизоляция
Возвышающуюся часть выполняют из красного кирпича. Не стоит делать ее слишком большой, так как это увеличит расходы на утепление. Его можно и не делать, но тогда теплопотери возрастут примерно на 20-25%, что вызовет дополнительные траты на отопление.
Влияние отмостки
Сооружение бетонной отмостки позволяет отводить воду в дренаж и предотвратить ее застаивание, следовательно минимизирует ее негативное влияние на основание. Но определить целесообразность обустройства такой конструкции можно только проанализировав особенности грунта, на котором возводится сооружение, наличие неровностей, а также тип цоколя.
Отмостка
Полезный цоколь
Если продумать обустройство дополнительных помещений еще на этапе проектирования, то можно ощутить огромную экономию и пользу.
Также там можно обустроить подсобное помещение для хранения инструментов или других полезных вещей.
Высота цоколя.
Высота цоколя загородного дома над землей может быть самой различной. На нее оказывают влияние сразу несколько факторов, начиная от типа фундамента и заканчивая глубиной залегания грунтовых вод. Многие домовладельцы, которые занимаются строительством самостоятельно, и вовсе не уделяют вопросу высоты цокольной части здания должного внимания, потому что уверены, что вполне достаточно сделать цоколь немного приподнятым над землей, чтобы продолжить вести строительные работы.
Если стены здания расположены слишком низко, конструкция и основные строительные материалы будут постоянно намокать, будут ухудшены их теплоизоляционные свойства, и начнут происходить внутренние деструктивные процессы. Постепенно эти процессы приводят к полному разрушению стройматериала изнутри. В результате сроки эксплуатации сооружения значительно сокращаются, а хозяева порой не могут определить, из-за чего это происходит. А ответ прост – недостаточная высота цоколя над землей.
Все вышесказанное не зависит от наличия эксплуатируемого подвала
Цокольный этаж – важное решение с точки зрения рациональной планировки пространства в доме и на участке. Подходит для решения практически любых задач: при желании здесь можно оборудовать не только погреб или котельную, но и рабочий кабинет, домашний кинотеатр, спальню
Даже с учетом дополнительных расходов на фундамент большая высота цоколя для одноэтажного дома обойдется дешевле, чем устройство второго этажа.
Общая высота цокольного этажа (по СНиП) – не менее 2,5 метров. Подробнее .
Характеристики этажа согласно нормативам:
- высота перекрытия относительно уровня земли – в пределах двух метров;
- заглубление подвального пола в грунт – не больше половины высоты подвала.
Высота цокольного этажа вашего дома будет также зависеть от целевого назначения подвала. Если вы планируете сделать спальню или комнату для комфортного отдыха, лучше руководствоваться максимальной величиной; при устройстве хозяйственного отсека на высоте потолков можно сэкономить (в разумных пределах).
Рекомендация: Хорошая обзорная статья, из нее узнаете какая высота цоколя должна быть от земли по нормам. Самое основное назначение цоколя — это защита стен от дождя и снега, а так же от капиллярного подъема влаги в стены. Эстетический момент остается на втором плане. Обязательно подумайте о дополнительной гидроизоляции цоколя от фундамента и стен.
Балансирование между необходимостью и избыточностью
Учитывая то, что возведение фундамента связано с существенной статьей затрат на строительство загородной постройки, вполне понятно желание индивидуального застройщика минимизировать его параметры. И если расчетные глубина и ширина фундамента – параметры, с которыми приходится смириться, то как быть с высотой фундамента над землей? Ведь по сути, то, что находится выше нулевой отметки – надземная часть дома, которая может быть возведена из более доступных стройматериалов.
От чего зависит высота фундамента над землей
Необходимо понимать, что надземная часть основания постройки служит связующим звеном, своеобразной перемычкой на смежном участке «грунт-внешняя среда». А этот участок, как никакой другой, в процессе эксплуатации здания подвергается воздействию внешних факторов: повышенной влажности и температурных колебаний. Поэтому для того, чтобы ответить на вопрос «На какую высоту поднимать фундамент дома?», мы обозначим, для чего вообще нужно возвышать фундамент над землей:
для устройства цоколя дома, когда часть фундамента берет на себя роль цоколя. Очевидно, что цельная конструкция отличается лучшими характеристиками, нежели конструкция «фундамент+цоколь»;
для защиты стен дома от повышенной влажности. Даже несмотря на отмостку, боковая нижняя часть дома будет постоянно увлажняться, поэтому переход «фундамент-стены» лучше поднять как можно выше. Насколько конкретно? Минимальная высота фундамента над землей составляет 200 мм, можно и выше. Наблюдательный застройщик в одну из зим может оценить толщину снежного покрова на участке, к которой можно добавить 100 мм и получить оптимальную высоту фундамента;
нередко фундамент возвышается над землей ввиду устройства подвального помещения. В этом случае высота фундамента определяется исходя из проектных данных;
для столбчатых и свайных фундаментов минимальная высота над землей составляет также 200 мм. Такой «отступ» от поверхности земли необходим для того, чтобы пучинистый грунт не оказывал воздействия на постройку
Он может быть больше, например, если рельеф строительной площадки имеет уклон;
при расчете высоты фундамента необходимо также принимать во внимание возможную усадку дома, величина которой зависит от характеристик грунта и нагрузки на него со стороны сооружения;
увеличение высоты в ряде случаев позволяет предотвратить разрушение материала стен здания. Особенно это касается деревянных построек, к примеру, бань. В этом случае либо сразу устраивают высокий фундамента (около 500 мм), либо возводят цоколь из других строительных материалов
В этом случае либо сразу устраивают высокий фундамента (около 500 мм), либо возводят цоколь из других строительных материалов
Резюмируя вышесказанное
Нужно определить высоту надземной части фундамента. Учитываем минимум в 200 мм. Оцениваем толщину снежного покрова и при необходимости изменяем параметры основания постройки. Чем выше фундамент расположен над землей – тем лучше, и меньше необходимо усилий для сохранения нижней части дома. Оптимальными значениями считаются 350-400 мм над уровнем земли. Не забывайте о гидро- и теплоизоляции надземной части фундамента! Эти меры не только сохранят основание постройки (предотвратят просачивание влаги и разрушение арматуры фундамента ), но и сократят тепловые потери.
http://cdelayremont.ru
Укрепление фундамента частного дома
Очень часто собственники загородных домов интересуются укреплением фундамента – немудрено, ведь каждый хочет быть уверенным в надежности и долговечности своего жилища.
Проведение работ по усилению оснований – целая история, исход которой зависит от теоретических знаний и практического опыта.
Вывод, который напрашивается сам собой: сначала устранить причины, которые вызывают изменения в фундаменте (его разрушение) и закономерные нарушения целостности построенного на нем дома. Рассмотрим самые распространенные причины:
основание изначально было возведено с нарушением технологии. В этом случае определенно необходимо его укрепить;
изменения в основании дома связаны с повышенной влажностью грунта
В данной ситуации уделяют большое внимание отмостке фундамента, при необходимости устраивают дренаж основания. О последнем решении мы поговорим в одной из следующих статей;
участок, выбранный для строительства, отличается разнородным грунтовым составом, что приводит к локальным деформациям основания дома
В качестве эффективного решения используют комплекс мер, включающих укрепление и утепление фундамента, дренаж, а также при возможности замену части нестабильного грунта щебнем и песком.
Выбор основания для жилого дома
Вес сооружаемой конструкции является одним из ключевых факторов, определяющих тип и габариты основания. Он также тесно связан с почвенным составом застраиваемого участка.
Одноэтажного
Одноэтажные дома из пеноблока, дерева и кирпича следует относить к тяжеловесным конструкциям. Для таких сооружений подходят заглубленные фундаменты, опущенные на 10% ниже уровня промерзания.
Если участок находится в умеренном климатическом поясе и для него характерен слабопучинистый или непучинистый грунт, то можно обойтись мелкозаглубленной монолитной лентой, опущенной на 0,40 – 1 м в почву.
В болотистых местах, где в земле много глины и влаги, даже легкое каркасное строение нуждается в достаточно прочном и глубоком основании. В таких случаях рекомендуется закладывать монолиты на сваях на глубину до 2,50 м.
Двухэтажного
Для домов с двумя этажами эксперты советуют опускать несущую конструкцию глубоко ниже уровня промерзания земли. Делать мелкое заглубление подошвы допустимо только в тех случаях, если выбран скальный участок или устойчивые почвы. Это касается кирпичных, блочных, каркасных и деревянных домов с несколькими этажами, предназначенными для постоянного проживания.
Виды ленточного фундамента по способу устройства
В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.
Монолитный ленточный фундамент
При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.
Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения
Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.
Свайно- и столбчато-ленточный фундамент
Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.
Столбы или сваи располагаются по периметру фундамента с шагом 2 м
В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.
Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.
Сборный ленточный фундамент
Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.
После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.
Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном
Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.
Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.
Ленточный фундамент из кирпича
Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.
Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции
После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:
- жёсткость конструкции;
- высокую ремонтопригодность;
- простоту обустройства.
Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.
Что оказывает влияние на конечную ширину фундамента
В статье, где мы приводили пример расчета фундамента, немалое внимание уделено подбору основных параметров основания под дом — в том числе и толщины. Если рассматривать только ленточный фундамент, то ширина ленты зависит от:
- общей расчетной величины площади подошвы фундамента, которая считается исходя из нагрузок от постройки (как их рассчитать, можете прочитать здесь) и собственно грунта, а вернее его показателей несущей способности. Сначала рассчитываем общее значение площади, отталкиваясь от которого принимаем минимальное значение ширины фундамента;
- толщины несущих стен, которые планируется возводить на фундаментной ленте. Учитывая этот показатель, толщина фундамента должна быть как минимум на 100 мм больше толщины стен. Этого значения должно хватить на последующую отделку фасада дома;
- армирования бетонного монолита. Необходимо учитывать то, что арматура для фундамента должна работать в комплексе с бетоном, а для этого между продольными прутьями должно выдерживаться расстояние (не менее 200 мм). О том, как рассчитать арматуру для фундамента, мы писали в тематической статье – рекомендуем принять представленную информацию к сведению
Расчет ширины фундамента исходя из величины площади подошвы фундамента
Допустим, мы провели все расчеты по грунту и нагрузкам и получили, что минимальное значение площади подошвы фундамента под дом 6×9 м получилось равным 5 кв. м. Принимаем ширину ленты равной Х, тогда суммарная площадь ленты считается следующим образом:
Откуда Х1=0,17 м и Х2=7,3 м. Очевидно, что в нашем случае актуально значение Х1=0,17 м. Это и будет минимально допустимой шириной ленты фундамента.
Какой должна быть ширина основания дома, если известна толщина стен
Однако полученное выше значение является лишь ориентировочным. Допустим, в проекте дома заложены несущие стены толщиной 300 мм, что почти вдвое больше расчетного значения ширины ленточного фундамента. С учетом того, что ширина ленты должна быть на 100 мм больше, получаем расчетное значение: 300+100=400 мм. Итого, запас ширины фундамента составит на: 0,4:0,17×100-100=135% больше минимального.
Зависимость от арматуры
Обычно для ленточного фундамента используют арматуру диаметром 12, 14 или 16 мм. Чтобы оценить, вписывается ли выбранный материал в выбранные параметры основания (в данном случае – в его ширину), необходимо просчитать площадь поперечного сечения ленты и процент, который отведен в монолите именно на арматурный каркас для фундамента. Для этого принимаем высоту ленты, например, 0,8 м (зависит от проекта) и, воспользовавшись таблицей, представленной ниже, подсчитаем, можно ли в данном случае использовать 4 продольных стержня арматуры диаметром 12, 14 или 16 мм.
Площадь поперечного сечения ленты будет равна: 40×80=3200 кв. см.
При условии, что арматура должна занимать 0,001 часть от площади сечения ленты, имеем: 3200×0,001=3,2 кв. см. По таблице выше видно, что данное значение актуально при использовании 4 прутков арматуры диаметром 12 мм.
Значение ширины фундамента подобрано верно.
Как снизить расходы за счет уменьшения глубины стройки?
После проведения геологического изыскания и всех расчетов может оказаться, что фундамент нужно закладывать очень глубоко. Существуют проверенные методики, которые помогают застройщику сократить расходы на стройматериале. Все методы основаны на уменьшении разрушающего влияния природных факторов на участке.
Утепление подошвы
Когда линия промерзания почвы находится неглубоко под поверхностью земли, строитель, конечно же, не может изменить климатические условия в регионе. Остается снизить значимость этого фактора за счет утепления фундамента и самой почвы, примыкающей к нему. Затраты на утепление окупятся за счет экономии строительных материалов.
Глубинный дренаж
Иногда устраивают дренажные канавки, заполненные крупнозернистыми породами, и оформляют их в виде дорожек. Таким образом, вода будет беспрепятственно омывать монолитное основание, не разрушая его при любой температуре окружающей среды.
В местах с высоким уровнем снежного покрова и обильными осадками в течение года избыточную воду отводят от основания с помощью системы глубинного дренажа. Этот метод предполагает закладывание в землю труб с перфорацией, засыпанных мелкообломочными породами.
Вода посредством труб отводится по уклону рельефа, а грунт не перенасыщается водой и не пучится при отрицательной температуре.
Критерии выбора
В смете строительства высота фундамента будет напрямую влиять на стоимость работ. Поэтому необходимо выбирать разумный баланс между минимально необходимым подъемом над уровнем почвы и желаемым размером цоколя, крыльца и сопутствующих конструкций.
Опорная площадь основания в большей степени зависит от веса здания, в то же время уровень фундамента над землей определяет необходимость защиты от условий внешней среды (потери тепла, препятствие проникновению влаги через полы).
Для каждого случая потребуется выполнять расчет, в котором высота фундамента ленточного типа существенно повлияет и на общую массу строения. А вот высоту свайного фундамента над землей (например, для бани) можно выбирать, исходя больше из рельефа местности, высоты снежного покрова и удобства эксплуатации.
Разные потребности в схеме утепления МЗЛФ, определяемые тем, насколько их верхняя отметка выше грунта, показаны на схеме:
Большая высота
Общая высота опор состоит из 2 составляющих: надземной и подземной части. Обычно большая часть для устойчивости располагается ниже поверхности земли. Если проектом заложен высокий цоколь, его надземный размер не может быть больше ½ суммарного значения.
Ограничением по нижней отметке может послужить высокий уровень грунтовых вод. Если УГВ на участке находится ниже, чем 2,5 м, то фундамент позволит сразу расположить в его подземной части помещение высотой от 1,7 м до 1,9 м, без выхода над землей высокого цоколя. Нужно соблюсти расстояние 0,5 м до уровня максимального сезонного подъема воды в почве. Полезное использование внутреннего объема фундаментной конструкции значительно увеличивает масштаб земляных работ, так как нужно выбрать весь грунт в котловане и углубиться до твердых несущих пород.
Дом будет с подвалом
Проведение работ своими руками при устройстве заглубленного фундамента видно на этом фото:
Минимальный габарит
Обеспечить защиту стен дома от воздействия осадков и почвенной влаги, пучинистого движения почвы, нужно созданием разрыва между венцом дома и землей. Именно этой цели отвечает высота фундамента над грунтом, которая принимается не меньше 0,2 м для МЗЛФ и столбчатых опор.
Если участок имеет уклон, то это расстояние в разных местах может иметь большую величину.
В проект, исходя из инженерно – геологических изысканий, закладывается возможность того, насколько здание может дать последующую усадку.
Такой подход особенно актуален для построек из дерева – сруба дачи, бани. В этой ситуации обычно предусматривают устройство достаточно высокого основания на винтовых сваях или столбчатых опорах буронабивного типа.
Высота опор для бытовки

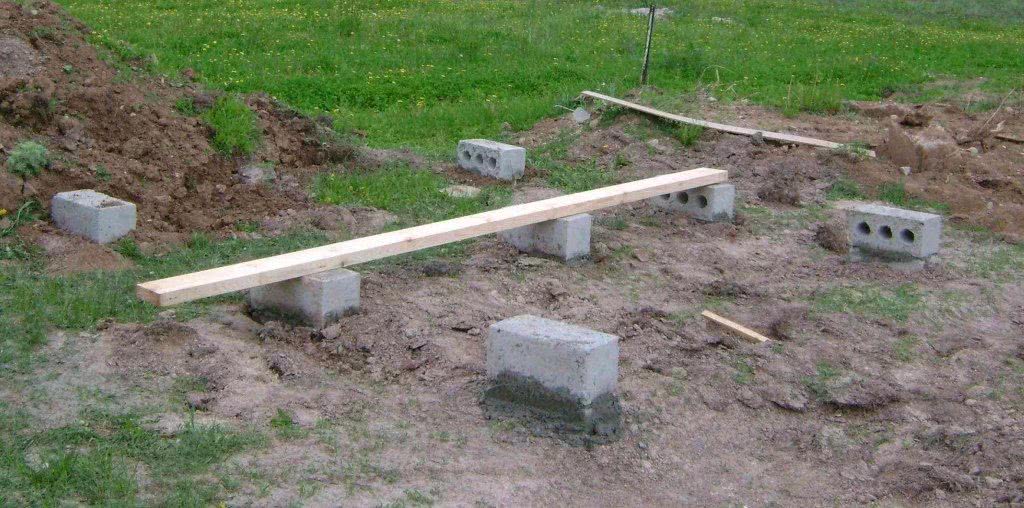

Легкие временные постройки достаточно установить на подкладки из блоков, чтобы создать воздушный зазор между землей и низом деревянной конструкции, как на этом фото:
Для зданий специального назначения минимальная высота обуславливается поведенными коммуникациями и лазами для осмотра и чистки подпола.
Например, поднятие над уровнем грунта бани дает возможность не только разорвать связь с перемерзающей почвой и ливневыми потоками, но и добиться естественного стока использованной воды через щели полу.
Пример самостоятельного расчёта ширины ленточного фундамента
Чтобы лучше понять, как рассчитать ширину монолитной ленты, нужно рассмотреть это на примере. Первоначально нужно систематизировать исходные данные необходимые для расчёта.
- размер дома в плане – 10 м х 10 м. Площадь застройки – 100 м 2 ;
- внутри дома посередине расположена несущая стена;
- стены кирпичные, толщиной в 1 кирпич – 250 мм и высотой 2,7 м. Удельный вес кирпичной кладки – 1600 кг/м 3 ;
- кровля из шифера – 40 кг/м 2 ;
- перекрытие из железобетонных плит – 500 кг/м 2 ;
- глубина промерзания почвы – 700 мм;
- уровень грунтовых вод – 2,2 м;
- грунтовое основание – сухой суглинок средней плотности с расчётным сопротивлением 2 кг/см 2 ;
- снеговая нагрузка – 50 кг/м 2;
- полезная нагрузка – 20 кг/м 2 .
Определение суммарной нагрузки от дома на ленточный монолитный фундамент
На основе имеющихся исходных данных делают расчёт суммарной нагрузки на фундамент. Также определяют габариты монолитной ленты. Необходимо, чтобы застройщики сделали расчёт в следующем порядке:
Кровля
Крыша из шифера двускатная. С учётом уклона кровли и её свесов применяют коэффициент 1,1. Нагрузка от кровли составит: 100 м 2 х1,1х40 кг/м 2 = 4000 кг.
Кирпичные стены
Чтобы определить нагрузку от стен, зная их толщину, нужно подсчитать их длину. Длина стен по периметру составит: (10 х 4) – (0,25 х 4) = 39 м. Вычет удвоенной толщины кирпичной кладки сделан потому, что оси плана дома проведены посередине толщины стен. Длина внутренней несущей стены составит 10 – 0,25 = 9,75 м. Общая длина несущих стен будет равна 48,75 п.м.
Объём кирпичной кладки составит: 48,75 х 0,25 х 2,7 = 32,9 м 3 . Полная нагрузка от кирпичных стен равна: 32,9 х 1600 = 52 670 кг.
Перекрытие из железобетонных плит
Одноэтажный дом имеет перекрытия в двух уровнях. Это перекрытие цоколя и потолок в доме. Площадь перекрытий равняется: 100 х 2 = 200 м 2 . Соответственно нагрузка от плит перекрытий будет равна: 200 м 2 х 500 кг/м 2 = 100000 кг.
Снеговая нагрузка
Для расчёта снеговой нагрузки берут общую площадь кровли дома – 100 х 1,1 = 110 м 2 . Снеговая нагрузка составит: 110 м 2 х 50 кг/м 2 = 5 500 кг.
Полезная нагрузка
Норма этой нагрузки рассчитана на основе усреднённых величин веса технического оборудования, внутренних коммуникаций, отделки помещений, мебели и прочего. Удельный вес полезной нагрузки колеблется в пределах 18 – 22 кг/м 2 .
Расчёт полезной нагрузки производят на основе среднего показателя – 20 кг/м 2 . Вес составит: 100 м 2 х 20 кг/м 2 = 2000 кг.
Итого суммарная нагрузка на фундамент будет равна: 4 000 + 52670 + 100 000 +2 000 = 159 000кг.
Расчёт ширины монолитной ленты
Согласно вышеуказанной формуле определяют минимальную площадь подошвы фундамента:
(1,2 х 159 000 кг) : 2 кг/см 2 = 95 400 см 2 . То есть минимальная допустимая площадь подошвы основания дома будет равняться 10 м 2 .
Общая опорная площадь кирпичных стен определяется произведением длины в плане несущих стен на их толщину: 48,75 м х 0,25 м= 12,18 м 2 .
В результате видно, что расчётная опорная площадь меньше минимальной опорной площади стен. Следовательно, ширина ленточного фундамента должна быть равна 250 мм + 100 мм = 350 мм.
Потребность в материалах для устройства монолитной ленты
Учитывая толщину промерзания грунта (0,7 м) и глубину уровня грунтовых вод (2,2 м), монолитную ленту делают мелко заглублённой – 1 м.
Для заливки опалубки используют бетон М 300. Объём потребности в бетонном растворе равен: 0,35 м х 1 м х 48,75 м= 17 м 3. . С учётом непредвиденных потерь потребность в бетоне составит 17,3 м 3 .
Арматурный каркас состоит из 4-х продольных арматурных стержней периодического профиля диаметром 12 мм. Так как поперечные стержни каркаса делают из тех же стержней, то общая потребность в арматуре составит: 50 м х 4 = 200 м.
Из всего вышесказанного можно сделать вывод о том, что высчитать ширину, высоту и длину ленточного фундамента для своего дома вполне под силу мало-мальски сведущим в строительном деле людям.
Какой высоты делать цоколь?
Некоторые домовладельцы считают, что если подвала не будет, то и цоколь ни к чему, можно делать фундамент заподлицо с землей.
Какой высоты цоколь.
Проект дома без цоколя.
Какой высоты должен быть цоколь. Цоколь должен быть достаточно высоким независимо от материалов фасада: древесина, пено- и шлакобетон, кирпич в одинаковой мере страдают от воды.
Кроме защиты стен дома от разрушения цоколь решает и другие задачи:
- оберегает фасад от загрязнений (из-за близости земли нижняя часть дома страдает от них в наибольшей степени);
- защищает обшивку от механических повреждений (цокольная облицовка на порядки прочнее фасадной);
- компенсирует усадку из-за нагрузки от дома;
- изолирует от вредных воздействий перекрытие подвала (чаще всего деревянное);
- повышает теплоизоляционные характеристики подвала;
- придает облику дома эстетическую завершенность.
- обеспечивает его полноценную вентиляцию (продухи обычно располагаются в цокольной части фундамента);
Высота цоколя над землей. При проектировании цоколя следует учитывать климат (среднюю температуру в холодное время), среднегодовое количество осадков. Можно определить минимальную высоту цоколя для своего участка эмпирически: в течение нескольких зим измерять глубину снежного покрова и к среднему значению добавить 10 см запаса.
Минимальная высота цоколя над землей по СНиП для южных областей – 20 см (лучше 30-40). Если дом деревянный, предпочтительно расстояние от поверхности земли от 50 до 90. При наличии подвального этажа рекомендуемая высота цоколя может достигать 2 метра.
Высокий цоколь обходится дороже низкого из-за увеличения объема работ по бетонированию. Но при расчетах экономия стоит на втором месте, на первом месте – прочность и эксплуатационные характеристики, которые во многом зависят от материала фасада.
На высоту цоколя влияет также его положение относительно фасадной стены. Есть три варианта:
западающий – плоскость цоколя утоплена внутрь относительно фасада. Возможен только если толщина фасадной стены достаточно большая;
Высота цоколя здания.
Высота цоколя одноэтажного дома.
Высота цоколя фундамента.
выступающий. Этот вариант – единственный возможный, если толщина фасадных стен маленькая, а также если проектом предусмотрен цокольный этаж.
Высота цоколя дома. Преимущества третьего варианта – повышенные теплоизоляционные характеристики (необходимое свойство при устройстве эксплуатируемого подвала). Во всех остальных случаях предпочтителен первый вариант: нависающая фасадная стена надежно защищает основание от атмосферных факторов и механических повреждений. Очевидно, что высота цоколя западающего должна быть минимальной, т.к. с ее увеличением степень защиты снижается.
Факторы, влияющие на выбор высоты фундамента
При заложении основания под дом необходимо учитывать особенности рельефа
Высота фундамента любого типа для одноэтажного дома определяется с учётом следующих критериев:
Особенностей рельефа застраиваемого участка. При наличии склона потребуется заглублять основание по причине воздействия сдвиговых сил и повышенных восходящих или нисходящих ветровых нагрузок. Также возможны участки с сейсмической активностью, требующие принятия мер по расчету безопасной глубины закладки для повышения устойчивости объекта
Чтобы понять, какой конструкции, и какими параметрами будет обладать основание, следует провести полный расчет на основании геодезических данных.
Назначения, уровня важности, а также особенностей конструкции здания.
Уровня залегания грунтовых вод по данным гидрогеологической разведки.
Наличия близкорасположенных строений и типов применяемых фундаментов. Дома на основе блоков или кирпича создают значительные нагрузки на грунт
Это делает невозможным строительство объектов на фундаментах глубокой закладки по причине возможного их разрушения вследствие снижения несущих характеристик почвы. То есть следует подбирать подходящее устройство основания.
Состава грунта и глубины залегания плотных слоёв.
Глубины промерзания грунта.
Данных инженерно-геологической разведки: механических, физических и химических свойств грунта, наличия напластований, различных пустот и других особенностей участка.
Многие проекты фундаментов предполагают не только подземную часть, а и надземную. Поэтому общая высота конструкции основания складывается из этих двух значений. Причём их размеры определаются на основе разных расчетов. Чтобы определить, какая должна быть высота фундамента над уровнем грунта, нужно оценить возможные условия затопления участка, учитывать ветровые нагрузки, обеспечение качественной теплоизоляции основания, а также общий вес объекта.
Благодаря этому возможно строительство одноэтажных зданий на воде, в сейсмически активных зонах и на слабых грунтах с минимальными финансовыми затратами. Для того чтобы понять, какой конкретно длины она должна быть, необходимо провести соответствующие расчеты.
