Почему выбивают пробки
Пробки, а ныне автоматы — так называются специальные приборы, сигнализирующие о том, что на линии электропроводки присутствуют какие то неполадки. Ранее пробки были керамические, а при их выбивании достаточно было заменить предохранитель внутри или намотать на сгоревший кусок медной проволоки.
Сегодня автоматы изготавливаются из пластмассы, а внутри них установлены специальные пластины которые, моментально реагируют на нагрев, размыкая контакты. Таким образом, автомат выбивает.
Как было сказано выше, причин, почему выбивают пробки, может быть много. Однако существуют самые распространённые причины, когда например, выбивают пробки без нагрузки или при включении чайника со стиральной машиной.
Выбивает пробки без нагрузки
В таком случае, скорее всего неполадки в самой электропроводке, другими словами, она где-то коротит. Чаще всего это происходит в старых домах, где пучки проводов буквально свисают вниз, а ремонт электропроводки никто не производил вообще, ещё со времён Хрущёва.
Конечно, в данном случае нужно в первую очередь проверить проводку, возможно, где-то есть оголённые скрутки, которые соприкасаются между собой, тем самым, вызывая замыкание в квартире. Часто в подвалах многоэтажных домов, до сих пор можно встретить протянутые провода в металлических трубах, это не редкость.
Изоляция на проводах со временем портится и после прикасания их к металлу происходит замыкание или ещё чего хуже, начинает биться кран током или ванна.
Выбивает пробки при включении плиты, чайника или стиральной машины
Все вышеперечисленные приборы потребляют большое количество электроэнергии. Поэтому, если при их включении вдруг выбивает пробки в квартире, то это говорит об одном, пришло время их менять на новые автоматы. Также стоит заменить и электропроводку, тем более, если она никогда не менялась вообще.
Это говорит в первую очередь о чрезмерно большой нагрузке, которая возникла при одновременном включении нескольких сильно тянущих электричество бытовых приборов. Рейтинг — что потребляет больше всего электроэнергии можно посмотреть, перейдя по выделенной ссылке.
Также в данном случае не стоит исключать и банальную неисправность бытового прибора. Возможно дело в его перебитом кабеле питания, а возможно и в самом устройстве, здесь уж как говорится «без вскрытия не обойтись». Кроме того, не стоит отбрасывать и неисправность автомата установленного на счетчике.
Каким требованиям должна соответствовать электропроводка в ванной?
- Кабель, из которого будет проложена проводка в ванной комнате, лучше выбирать медный двужильный, сечением 2,5 мм квадратных и более
- На розетке в ванной комнате должна быть защита от брызг, обычно в виде крышки на пружинах
- Лучше использовать розетки с высокой степенью защищённости от внешних воздействий
- Открытая проводка в ванной комнате нежелательна
- Все электроприборы в ванной комнате должны подключаться к общей сети через УЗО
- Розетки в ванной комнате должны располагаться не ближе 0,6 метра от входной двери душевой кабины или непосредственно от ванны и как минимум на высоте 18-20 сантиметров от пола
- Установку розеток и электрооборудования в ванной комнате лучше доверить специалисту.
Если в розетку попало действительно много жидкости (например соседи сверху залили), то тогда может произойти короткое замыкание, а от него пожар (хоть пожар и маловероятен из-за мокроты розетки и выбиваемости пробок).
Чтобы этого не произошло, желательно сделать ряд действий.
Сначала отключите электричество (в жилых многоэтажных домах электричество обычно отключается в счётчике).
Затем проверьте, отключилось ли оно (например попробуйте включить свет).
Под ним будет сама розетка. Протрите внутренности сухой тряпкой. Если там воды много, можете целиком вынуть розетку из стены. Чтобы вынуть встраиваемую розетку, нужно ослабить винтики боковых рожков, удерживающих розетку в стене. Если боитесь, что оторвётся какой-нибудь проводок и потом не сможете собрать обратно, тогда не вынимайте розетку.
После протирки тряпочкой, оставьте досыхать розетку и стену вокруг неё. После высыхания прикрутите пластиковый корпус обратно и включите электричество.
Если же стену и розетку залило кардинально (например вода ещё льётся с потолка от соседей сверху), и сохнуть будет много часов, а вам нужно пользоваться электричеством прямо сейчас, то можно просто на время “обезвредить” данную намокшую розетку. Нужно просто её вынуть целиком, отсоединив от электропроводков. Затем концы этих проводков хорошо заизолировать изоленткой, так, чтобы вообще не оставалось голых мест. И подальше отогнуть их ох друг от друга и от стены, по которой может литься вода. Концы должны быть на весу и не касаться вообще ничего, потому что если будут касаться мокрого, то во-первых вода может размочить клей изоленты, а во-вторых вода может просочиться в щели. Вода хорошо проводит электричество, плюс если провод будет касаться мокрого металлического обода, то электричество может по нему идти и замкнуться с другим проводом (это если оба проводка будут дотрагиваться до мокрого металлического внутрирозеточного обода). Заизолировать нужно именно оба проводка, так как если заизолировать лишь один, то при “потопе”, от незаизолированного проводка может по мокрой стене и по мокрому полу пойти ток и замкнуться с каким-нибудь электрическим устройством, лежащим на полу (хотя все электрические устройства с мокрого пола надо убирать). Да говорят, что и в самом человеке присутствует некая часть тока, как что, возможно, может замкнуться и на человеке. Как-то было что я держал один контакт провода от абонентского громкоговорителя (сетевого радио) в руке, а другой вставил в радиорозетку, и радио заговорило (оба конца должны были быть в розетке для этого). Это значит, я так полагаю, что абонентскому громкоговорителю хватило электричества, которое было во мне. Тогда я понял, что во мне тоже есть незаизолированное электричество. А это значит, что если по мокрому полу пойдёт электричество, то может замкнуться с электричеством внутри человеческого тела, поэтому при мокроте и нежелательно оставлять один проводок незаизолированным.
Вообщем отсоединив провода от розетки и надёжно защитив их от касания со всем токопроводящим, можно включить электричество, пользуясь другими розетками. Далее, после полного высыхания той части стены и самого розеточного устройства, можно снова установить розетку обратно (отключив перед этим ток).
Постоянно выбивает пробки – вывод один: залили соседи. Редко ребенок закоротит розетку. Причина очевидна: фаза проходит на землю. Случается в любой ветке, отыскать неисправность проще простого. Сейчас расскажем, как это делается. Порой иное событие беспокоит людей: допустим, холодильник выбивает пробки. Виной тому асинхронный двигатель компрессора, перегружающий неправильно выбранный автомат защиты. Сегодня обсудим, почему выбивает пробки в квартире.
Прочие причины выхода пробок из строя
Частая причина выбивания слишком чувствительных автоматов. Классы размыкателей А, В. При старте большинства двигателей ток потребления превышает значительно номинальный. Разница достигает 7 раз. Оборудование требовательное, станок, потребляющий 5 кВт – наверняка запуск вызовет срабатывание защиты.
Пробки такой прибор выбивать не должен. Ток дуги короткого замыкания намного выше (измеряется сотнями ампер). Выбивает пробку счетчика (с плавкой вставкой) – вряд ли причина объясняется запуском оборудования. Порекомендуем в эту розетку включить другое оборудование, посмотреть, повторится ли нештатная ситуация.
Завышенная нагрузка
Пробки выбило непосильной нагрузкой. Осмотрев поставленные строителями автоматы, увидите: номинал ограничен 16 амперами. Нагрузка одной пробки составляет 2,5 кВт, при долговременном превышении значения возможны отключения. Большинство современных устройств отрубает питание через пару часов при превышении номинала на 15%.
Сгорела розетка
Выводы делайте сами или ставьте другое защитное оборудование. Сегодня возможно купить счетчик, снабженный релейной защитой против перегрузки, если свет залы не так важен, водонагреватель подождет, логично ветку посадить на соответствующую клемму, будет вырубаться мощностью, превышающей номинал. «Важные» приборы продолжат работать. Старайтесь мощных потребителей разбить равными группами, каждую ветвь потреблением снабдите одинаковым. Обеспечивается некоторая защита против возможной перегрузки. В будущем включайте оборудование с умом: запуск стиральной машины выбивает пробки, попробуйте использовать розетку другой ветки, где сию минуту нет потребления. Что касается именно этого прибора, экстренное отключение вызывает сгоревший ТЭН, реже замыкает обмотки двигателя. Нечасто причиной поведения стиральной машины становится электронный блок.
Что нужно знать заранее
Первое, если у вас выбило пробки старого типа с плавкими вставками, ни в коем случае не ставьте в них «жучки», но сейчас уже не только по соображениям безопасности. Современная бытовая техника насыщена электроникой. Загрубление плавкого предохранителя источник неполадок не ремонтирует и не устраняет. Включение чего угодно – от планшета до утюга и стиралки – в неисправную сеть может стоить ремонта многократно более дорогого, чем покупка пары-двух пробок-автоматов, вполне заменяющих автомат токовой защиты.
Второе, до определения причины срабатывания автоматики защиты все, что включено в розетки или через штатные выключатели, должно быть отключено. Отключения и пробные включения производятся только на обесточенной проводке последовательно по потребителям: выключаем общий автомат (см. далее) или пробки-автоматы, вынимаем все вилки из розеток, выключаем выключатели. Нужно проверить какой-то прибор или светильник – включаем в розетку или выключателем, включаем общий автомат или пробки. Требуется для проверки подключить следующий прибор, или светильник – снова выключаем общую автоматику, подключаем и т.д.
Подручные средства для проверки наличия напряжения в розетках
Третье, предположим, что у вас нет тестера, индикатора-фазоуказателя и вы вообще представления не имеете, что это такое. В таком случае проверить наличие напряжения в квартире при пробном включении, не рискуя собой и дорогой техникой, можно с помощью зарядного устройства для телефона со световым индикатором (слева на рис.) или светодиодного фонарика с подзарядкой (справа). Зарядку включают в розетку без телефона, а фонарик – не включая света. Ни в каких нормативных документах возможности использования этих устройств в таком качестве не предусмотрено, но для дилетанта они даже безопаснее индикатора фазы и тестера: ухватиться по неопытности за оголенную часть щупа или пытаться померять напряжение тестером, включенным на измерение тока, невозможно. Сами «квази-индикаторы» на аварийной сети могут выйти из строя (проводники внутри них очень тонкие), но они недороги и ремонтопригодны. Однако мы забегаем вперед, сначала нужно добраться туда, где выбило.
ВЩ и ЩА
Защитная автоматика в квартире чаще всего монтируется рядом с электросчетчиком на вводном щите ВЩ. Если защита пробками, ВЩ может быть совершенно допотопным (поз. 1 на рис.), халтурно сделанным, поз. 2, но рядом с ВЩ всегда найдется распределительная коробка (дозатор, «доза», показано красной стрелкой). Из дозатора расходятся ветви проводки по комнатам. Так вот, открывать дозатор, не будучи электриком, нельзя. Источник неисправности в таком случае нужно искать пробными включениями (см. выше и далее).
Вводные щиты и щит автоматики в квартире
В квартире с ВЩ современного типа (поз. 3) поиск, отчего защиту вышибает, начинается в перебора ветвей проводки: они включены через отдельные автоматы на токи меньшие, чем общий (главный). В таком случае сначала выключают автоматы ветвей, включают главный автомат, и, включая по очереди автоматы ветвей, находят неисправную, а ее уже проверяют, как в пред. случае. Если квартирные счетчики на лестничной клетке, то вместо ВЩ в прихожей будет щит автоматики ЩА. В таком случае труднее будет найти причину срабатывания защиты по реактивности, см. далее.
Что делать при отключении света
Если в квартире неожиданно погас свет, стоит сначала установить причину данного явления. В большинстве случаев можно обойтись без помощи. Для этого следует убедиться в:
- Наличии освещения во всех комнатах. Если окажется, что света нет во всем доме и в близлежащих, значит, причина, скорее всего, не во внутренней проводке, а в аварии в системе электроснабжения;
- Наличии напряжения в розетках. Для этой цели следует использовать подходящее оборудование: индикатор, мультиметр и другие переносные электроприборы, позволяющие убедиться в наличии напряжения;
- Работоспособности любой бытовой техники с информационными индикаторами. Если на СВЧ печи лампочки не светятся, значит она не подключена к системе электроснабжения;
- Наличии света в соседних домах. В случае аварии на высоковольтной линии без электричества может оказаться весь район.
Если окажется, что с проблемой столкнулся весь район, придется ждать приезда аварийной бригады. Если же электричество отсутствует в конкретном доме, стоит попробовать справиться с проблемой самостоятельно.
Чтобы не иметь проблем в процессе эксплуатации бытовой техники, надо четко понимать, по каким причинам может выбивает автомат. Чаще всего столь негативное явление имеет место при:
- Коротком замыкании. Самая распространенная и опасная причина. Возникает при эксплуатации технически неисправных электроприборов, плохой изоляции жил проводов, неправильном подключении бытовой техники. Если стиралка или холодильник прослужили достаточно долго и физически износились, короткое замыкание в некоторых случаях не только приводит к отключению системы электроснабжения, но и возгоранию электроприборов;
- Перегрузке электропроводки. Имеет место, если при включении стиральной машины выбивает автомат. Это явный признак того, что имеет место перегрузка электропроводки.
Если выбивает без нагрузки, значит, электроприборы исправны, а причина кроется в электропроводке. Необязательно она должна быть изношенной. В некоторых случаях к короткому замыканию приводит чрезмерная нагрузка. Если изначально система рассчитана на небольшую мощность, то после подключения водонагревателя, возникают серьезные трудности.
Чтобы этого избежать, стоит сразу проверить электропроводку и убедиться в отсутствии каких-либо слабых мест, способных стать причиной короткого замыкания. Отдельного внимания заслуживает проводка, размещенная внутри металлической трубы. При повреждении изоляционного слоя существует риск утечки электрического тока в местах соприкосновения оголенного провода и металлической защиты.
https://youtube.com/watch?v=Y1m1GpjiDks
https://youtube.com/watch?v=33d-83ZJIh0
https://youtube.com/watch?v=9FJZhJDImf8
Виды аппаратов защиты
Щиток найден. Предварительно необходимо произвести его осмотр. Вариантов исполнения электрощитов по типу, размеру, количеству аппаратов, их характеристикам и расположению множество.
Применяемые устройства защиты:
Предохранители с плавкой вставкой или пробки
Предохранители с плавкой вставкой или разговорное выражение – «пробки». Одноразового действия. Отключение защищаемой сети происходит благодаря расплавлению плавкой вставки;
Предохранитель с плавкой вставкой
Автоматические предохранители
Автоматические предохранители – «многоразовые пробки». Устанавливаются вместо предыдущих изделий. Отличие их в том, что плавкую вставку менять не требуется – достаточно вновь взвести отработавший аппарат, нажав кнопку;
Автоматический предохранитель
Автоматические выключатели
Принцип действия, как у предыдущих изделий. Различаются формой корпуса, способом крепления, типом привода – взводятся не кнопкой, а рычажком.Включается нажатием большей по размеру кнопки, обычно белого цвета. Маленькая красная кнопка – отключает электричество и служит для проверки работоспособности прибора. Для обесточивания проводки выкручивать её при этом не требуется.

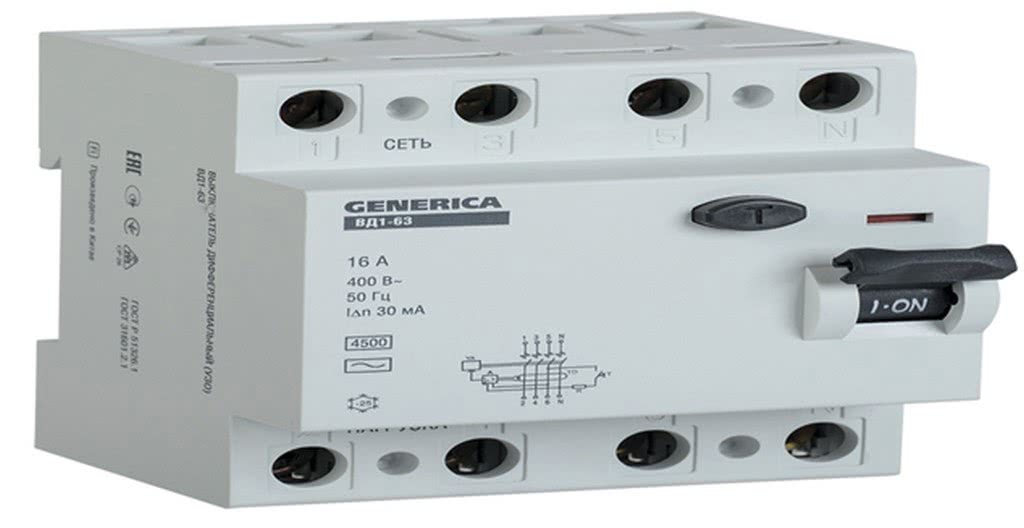

УЗО
Устройства защитного отключения улавливают утечку электрического тока, тем самым предотвращают его возможное негативное воздействие на человека. Выполняют противопожарную функцию. Включаются путём взвода рычажка из положения выключено, в положение включено. Направление включения не обязательно снизу вверх, может быть сверху вниз, даже слева направо и наоборот. Если рычаг отработавшего автомата посередине, то сначала необходимо переместить его в положение выключено, а уже после этого взвести.
УЗО
Дифференциальные автоматы
Дифференциальные автоматы сочетают в конструкции автоматические выключатели и УЗО.
Нельзя заменить автоматический выключатель на более мощный аппарат. В автомате электропроводка в щитке имеет мощность в 16 ампер, а при монтаже нового устройства это будет уже 25 ампер, что приведет к возгоранию проводки. Без достаточного опыта мастерских работ с электрическим щитком и розетками, лучше доверить работы тому, кому они хорошо знакомы.
Последовательность замены электрических пробок
Если в квартире установлены пробки цокольного типа, потребуется переделать конструкцию крепления. Последовательность процедуры замены выглядит следующим образом:
- с помощью мультиметра или индикаторной отвёртки определяется нахождение фазы и нуля;
- отключается подача тока на квартиру;
- снимаются цокольные патроны старых предохранителей;
- взамен монтируется ДИН-рейка для крепления новых выключателей. Рейка обрезается под необходимый размер. Для монтажа на деревянную или металлическую основу используются саморезы, для бетона потребуется вставить дюбеля, предварительно высверлив отверстия в намеченных местах;
- подсоединяется автоматический выключатель с правильным подводом проводов. Чтобы исключить путаницу нулевой провод маркируется биркой с буквой N;
- к нижней части прибора подсоединяются провода, подающие электроток к домашней сети;
- после подсоединения контактов устройство монтируется на ДИН-рейку.
Чтобы обеспечить дополнительную безопасность при эксплуатации домашней электросети рекомендуется вместе с автоматическим выключателем установить специальное устройство – УЗО. Оно отключит напряжение при случайном соприкосновении человека с оголённым проводом.
Принцип работы УЗО основан на контроле значения электротока в сети. Если человек случайно соприкоснётся с проводом под напряжением, баланс тока нарушится и прибор отключит сеть.
УЗО подбирается аналогично с автоматическим выключателем по значению максимального тока. Если устанавливается УЗО, владельцу необходимо предусмотреть дополнительное место на ДИН-рейке. Подсоединение выполняется аналогично, с вставкой и обжимом фазного и нулевого кабелей в установленные разъёмы.
В большинстве случаев не потребуется снимать электросчётчик. Но если расположение кабелей выполнено таким способом, что прибор учёта необходимо снимать, необходимо предварительно согласовать с энергопоставляющей компанией удаление пломб. После того, как замена будет произведена, необходимо пригласить контролёров для повторной установки пломб на счётчик.
Правильно установленные автоматические выключатели взамен устаревших электрических пробок позволят исключить опасность непредвиденной ситуации и обеспечить штатную эксплуатацию домашней сети. Главное – выбрать предохранители с параметрами, соответствующими предполагаемым условиям эксплуатации. Чтобы приобрести качественные устройства, необходимо обращаться к официальным проверенным дилерам и выбирать продукцию проверенных производителей. Владельцу не помешает предварительно проконсультироваться у грамотного специалиста относительно выбора модели и места приобретения автоматических выключателей.
Замена цокольных автоматических на автоматические выключатели:
https://youtube.com/watch?v=owoEPEDrvSs
Замена автоматических пробок:
https://youtube.com/watch?v=1aHGIddEHJ0
Пробит высоковольтный конденсатор
При выходе из строя данного элемента могут появляться скачки напряжения сети и от высокой перегрузки происходить короткое. По этим причинам может и выбивать автомат в счетчике. Признаков, которые сообщают об этой проблеме несколько:
- не нагреваются продукты;
- печь испускает сладкий аромат горелой обмотки либо чадит;
- слышен гул во время ее работы.
Микроволновка не разогревает продукты
Сами устройства для преобразования могут отличаются:
- мощностью;
- габаритами;
- креплениями;
- противодействием обмоток.
Что делать:
Разрядить конденсатор – отверткой в блок-корпус или сомкнув контакты между собою. Так как может ударить током, даже в случае если нет подключения к сети.
Рискованно прикасаться к конденсатору сразу после открытия крышки, так как он длительное время удерживает заряд и способен поразить электрическим током.
Устройство микроволновой печи
Отвинтить винты и убрать чехол.
Из выводов основной обмотки трансформатора осторожно убрать клеммы.
На тестере, установить порог 0,2 кОм и определить показания. В случае если они менее 2 либо более 4,5 Ом, то, скорее всего причины нужно искать в основной обмотке.
Обследовать вторичную обмотку, в данном случае порог устройства 2000 Ом
Убрать клеммы с одного вывода и также проанализировать данные. В случае если показания выше 0,35 кОм либо ведь меньше 0,14 кОм, то это свидетельствует о том, что имеется межвитковое замыкание второстепенной обмотки.
Протестировать накальную обмотку – порог замеров 0,2 кОм. Отсоединить клеммы и протестировать. Сопротивление – от 3.5 до 8 Ом.
Протестировать поступает ли на этот участок него 220 вольт. Для этого следует подключить тестер к клеммам, которые подходят на основную обмотку, запустить СВЧ и включить программу подогрева.
Возможные причины частого срабатывания
Исправные электрические сети рассчитаны работать длительное время. Однако в жизни возникают ситуации, когда происходит срабатывание автомата. Если это единичный случай, то не стоит паниковать. Но при регулярном срабатывании необходимо определить неисправность.
Вероятными причинами могут быть:
- Отказ самого автомата. Он возможен в случае использования дешевых или не качественных комплектующих китайского производства;
- В защищаемую линию включена нагрузка, мощность которой превышает допустимую. То есть в сети присутствует перегрузка;
- Повреждение линии. В результате возникает короткое замыкание. Дефект устойчивый и требует немедленного устранения;
- Плохой контакт. Он может быть в любом месте. Например, в месте подключения провода к автомату, розетке, вилке бытового прибора и т. п.;
- Единичные отключения происходят при перегорании лампы накаливания или скачке напряжения в сети;
- Выбивать может и при включении оборудования, которое использует электродвигатель. При пуске возникают большие пусковые токи. Если выключатель подобран неправильно, то это может стать вероятной причиной отключения;
- Причиной срабатывания может стать повышенная температура в щите. Но эта неисправность возникает крайне редко, в случае если щиток смонтирован в зоне повышенной температуры.
https://youtube.com/watch?v=Hx5GS9aZFY0
Перегрузка сети
Вероятной причиной, когда срабатывает устройство защиты, является перегрузка сети. Появляется выбивающий ток. Он возникает при подключении мощной нагрузки к одной линии.Например, к одной розетке подключили стиральную машину, электронагреватель, приемник.
Через некоторое время автомат выключится. Не следует сразу включать устройство защиты. Ему необходимо время, чтобы вернуться в рабочее состояние. То есть биметаллическая пластина должна остыть.
Только после этого его можно включить в работу. Но перед этим следует распределить нагрузку по другим линиям.
Коротит электропроводка
Если происходит короткое замыкание в электропроводке, на щите мгновенно выбивает автомат. При попытке повторного включения он не включается. Даже через некоторое время его выбивает.
Неисправность требует немедленного решения. Если ее не исправить, то дом останется без света до устранения дефекта.
Неисправность бытовой техники
Срабатывание приборов защиты может спровоцировать неисправность бытовых приборов. Обычно неисправность проявляется в момент подключения устройства к сети.
При обнаружении неисправного прибора его обесточивают. А в розетку подключают исправный прибор. Если после этого защита не срабатывает, это говорит о неисправности первого прибора и его необходимо ремонтировать.
https://youtube.com/watch?v=g5kVE3dJQkU
