Как вставить замок в железную дверь: врезные устройства
Для монтажа механизма, который относится к врезной группе, потребуется выполнить сверлом несколько отверстий в дверном полотне. Они необходимы для монтажа ручки, организации замочной скважины и установки самого прибора. Такая работа имеет определенную последовательность, от которой не рекомендуется отклоняться.
Для правильной установки врезного замка самостоятельно необходимо внимательно изучить инструкцию
Как вставить замок в дверь? Вначале, как и в любом другом случае установки запорного устройства, следует выполнить разметку на металлическом полотне
При выборе расстояния от земли до механизма рекомендуется обращать внимание на индивидуальные предпочтения. Стандартная дистанция составляет 1 м. Процесс монтажа врезных механизмов более сложный, чем установка накладных замков
Для того чтобы выполнить эту работу самостоятельно, необходимо изучить инструкцию и четко следовать ей. А также рекомендуется посмотреть видеоматериалы на эту тематику. Наглядный пример позволит ответить на вопрос о том, как врезать замок в металлическую дверь без допущения ошибок
Процесс монтажа врезных механизмов более сложный, чем установка накладных замков. Для того чтобы выполнить эту работу самостоятельно, необходимо изучить инструкцию и четко следовать ей. А также рекомендуется посмотреть видеоматериалы на эту тематику. Наглядный пример позволит ответить на вопрос о том, как врезать замок в металлическую дверь без допущения ошибок.
После выполнения разметки требуется обозначить границы ниши на торцевой стороне железного полотна. При этом нужно ориентироваться на габариты запорного механизма. Далее следует просверлить края разметки и вырезать выемку посредством угловой шлифмашины. Края, полученные после организации ниши, рекомендуется обработать напильником. Это позволит выровнять и сгладить их.

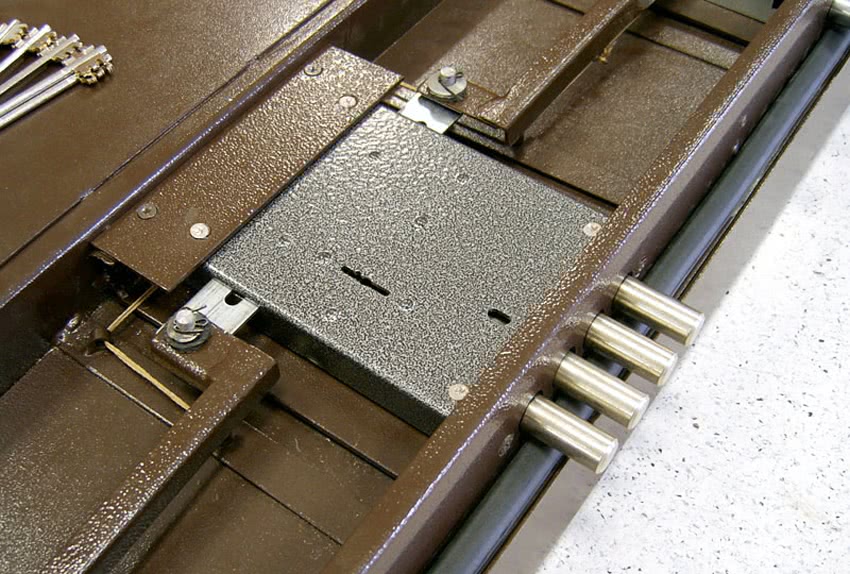

На следующем этапе производится непосредственная установка замка в нишу. Далее маркируются точки, соответствующие расположению фиксаторных элементов. После этого их необходимо просверлить.
После установки замка в металлическую дверь важно проверить, как работает устройство
С внутренней стороны металлического полотна требуется выполнить отверстие, которое будет использоваться для установки ручки. В свою очередь, наружная сторона двери должна иметь разрез для ключа (замочную скважину).
После фиксации устройства очень важно сразу проверить, как оно работает. В случае обнаружения какой-либо неполадки производится регулировка механизма в дверном полотне. Финальный этап предполагает монтаж ответной планки на дверную коробку
Финальный этап предполагает монтаж ответной планки на дверную коробку.
Как вставить замок в дверь: накладные механизмы и особенности их установки
Установка накладных моделей имеет некоторые особенности. Основным отличием таких устройств является вариант монтажа, который определяется конструкцией. Замки такого типа не интегрируются в тело двери, а фиксируются на ее поверхности. Рассмотрим последовательность действий при монтаже накладного механизма.
Накладные замки не помещаются в тело двери, поэтому их намного проще установить
Вначале отмечаются точки, в которых будут располагаться фиксаторные элементы, штифты, а также скважина. Стоит отметить, что накладные устройства принято монтировать выше, чем врезные. Необходимость этого обуславливается наличием защелки. Установка накладного замка – простой процесс, который не составит труда выполнить своими руками.
Далее необходимо монтировать на железную дверь штифты, которые используются для крепежа. Затем нужно выполнить отверстие под выход скважины дверного замка. Она должна выходить на внешнюю поверхность. С противоположенной стороны дверного полотна понадобится провести крепеж замка с помощью штифтов.
На следующем этапе производится тестирование работы запорного устройства. Если оно функционирует правильно, то тогда выполняется завинчивание крепежных элементов. На заключительном этапе устанавливается накладка и организовываются отверстия на лудке (под ответную планку). Кроме всего прочего, рекомендуется ознакомиться с видеоматериалами, которые наглядно демонстрируют установку замка на железную дверь от начала и до конца.
Процесс монтажа накладного устройства является наиболее предпочтительным, если работа выполняется своими руками. Не стоит забывать, что даже в этом случае существует множество нюансов, которые нельзя игнорировать.
При монтаже накладного замка дверное полотно практически не страдает
Как выбрать замок
Перед покупкой устройства желательно посоветоваться с людьми, которые разбираются в этой теме или имели уже опыт покупки и установки металлической двери.
Чтобы не ошибиться с выбором, воспользуйтесь также следующими рекомендациями:
- Выбирайте модели популярных брендов. Изучите отзывы на сайтах, форумах и подберите подходящий для вас вариант.
- Не гонитесь за дешевизной товара. Вспомните народную пословицу о том, кто платит дважды.
- Один замок хорошо, а два лучше. Поэтому приобретите два устройства разных типов.
- Проконсультируйтесь у продавца по вопросам эксплуатации изделия, устройства механизма. Только четкое понимание особенностей товара позволит не прогадать с выбором.
- Ориентируйтесь на классы взломостойкости:
- Изделия первого класса обладают низким уровнем надежности. Они не подходят к входным дверям, а предназначены больше для внутренних помещений, шкафов.
- Товары 2-го класса характеризуются средней степенью защиты.
- Самыми надежными признаны устройства третьего и четвертого классов. Ими закрывают сейфы, загородные особняки, банки, то есть помещения, в которых хранятся материальные ценности в крупных размерах.
Достоинства и недостатки
Цилиндровые замки получили свое название от цилиндрической формы, в которую погружена уникальная личинка, являющаяся базовым элементом для приведения в действие механизма запирания. Промышленный способ изготовления стандартизирует личинку, позволяя в случае необходимости быстро осуществлять ее замену.
Достоинствами цилиндрового замка являются следующие:
- оптимальная простота в установке;
- износостойкость механизма;
- надежность;
- небольшой ключ.
Сувальдный накладной замок – это более редкое потребительское явление, поскольку такое устройство обычно предлагается во врезном исполнении. Однако как вариант запора для входов жилых помещений и такие замки востребованы. В этом конструкционном типе используется длинный ключ, который приводит в действие сувальды. Так называются пластины исполнительного механизма замка, от которых он и получил свое название. Чем больше сувальд – тем сложнее взломщику подобрать отмычку.
Реечные замки считаются более простыми по сравнению с двумя предыдущими видами. Открывание и запирание происходит за счет совмещения профилей ключа и засова. Это более древняя конструкция. Ключ представляет собой стержень квадратного, круглого или прямоугольного сечения, который в замочной скважине имеет только поступательное или возвратное движение. В основе запирания – сила пружин. Вдавливая ключ, пользователь сжимает пружины, а ригель отпирает дверь своим перемещением, после вынимания из замочной скважины ключа пружины разжимаются, перемещая ригель в исходное положение. Замок закрыт.
Главными преимуществами являются следующие:
- низкая стоимость изделия;
- простота в эксплуатации;
- очень длительный срок службы.
Электромеханические (электромагнитные) замки – это иной, более современный и дорогой принцип, который использует электропитание. Считывание кодовой информации осуществляется при помощи сканера, магнитной карты или специального ключа. Запорные устройства такого рода состоят из механической части, блока питания, управления и считывающего устройства. При установке происходит программирование, взлом очень трудоемок. Модификации очень широкие, решения зависят от конкретных интересов пользователя и его бюджета.
К основным преимуществам принадлежат следующие:
- возможность дистанционного управления;
- абсолютная блокировка изнутри;
- длительный срок службы;
- отличная устойчивость к взлому;
- возможность работы совместно с другими устройствами.
Среди недостатков стоит отметить следующие:
- необходимость в постоянном снабжении электрической энергией;
- высокая стоимость;
- плохая работа в условиях повышенной влажности и сильного охлаждения.
Это интересно: Как установить накладной замок в деревянную дверь — разъясняем досконально
Установка запирающего механизма с ключом и ручкой
Легко врезать замок в деревянную дверь можно, если есть небольшие навыки работы с ручным инструментом.
Врезка и установка замка
- Устанавливаем двери на ребро и жестко фиксируем их в этом положении.
- На торце полотна на расстоянии около 80-90 см от нижней части ставим метку края крепежной планки дверного замка.
- Прикладываем ее к торцу и аккуратно обводим контур.
- Внутри этого контура размечаем отверстие под заход корпуса дверного замка.
- Используя электродрель и перьевые сверла, просверливает несколько отверстий глубиной равной длине корпуса. Диаметр сверла нужно взять немного больше толщины корпуса запирающего механизма. Этот зазор позволит легко без усилий вставить его.
- С помощь стамески либо долота удаляем перемычки между отверстиями, предав отверстию прямоугольную форму необходимых размеров.
- Используя стамеску, по контуру прижимной планки снимаем слой древесины глубиной на ее толщину. Стандартно ее толщина составляет около 3 мм.
- Приложив замок к полотну двери и отмечаем места под ручку и сердечник.
- Используя перьевые сверла, просверливаем сквозные отверстия на полотне. Учитывая контур сердечника, под него делаем несколько отверстий меньшим диаметром.
- Вставляем замок и фиксируем его на торце двери с помощью саморезов и крепежной планки.

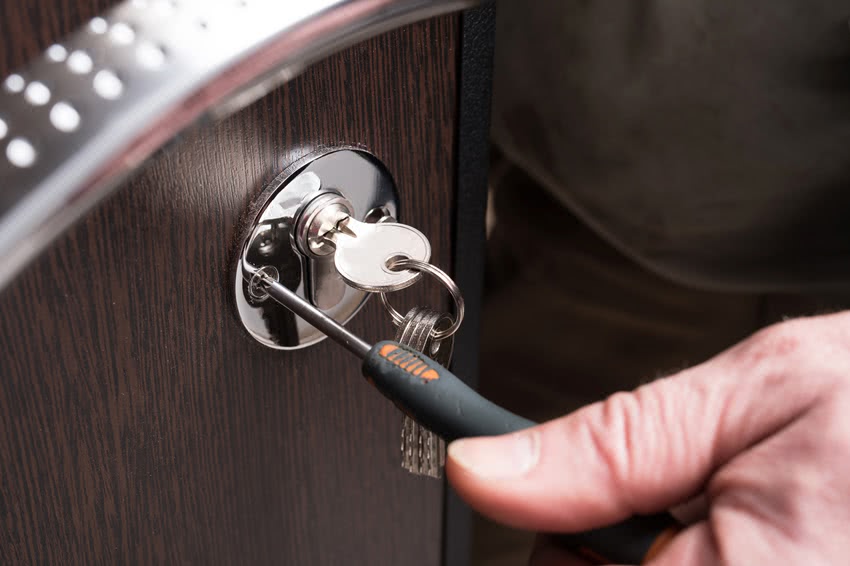

- Устанавливаем сердечник дверного замка и закрепляем его через специальное отверстие на крепежной планке.
- Вставляем прямоугольный штырь для фиксации ручек.
- Надеваем на него декоративные планки.
- Используя саморезы, фиксируем их с двух сторон на полотно двери.
- Закрепляем ручки на штырь.
Таким образом выполняется врезка замка в деревянную межкомнатную дверь самостоятельно.
Осталось на коробке межкомнатной двери установить планку для фиксации язычка замка.
- Навешиваем полотно на петли.
- Мелом либо зубной пастой обрабатываем язычок.
- Закрываем дверь и с усилием поворачиваем замок. Паста или мел должны оставить метку на коробке двери.
- Используя дрель и перьевые сверла, делаем отверстия, где будет прятаться язычки замка и ручки. Глубина их должна быть немного больше длины ригелей.
- Прикладываем фиксирующую планку к коробке и аккуратно очерчиваем ее контур.
- С помощью стамески снимаем слой глубиной около 3 мм. Именно такая ее толщина.
- Устанавливаем планку на место и саморезами фиксируем ее.
- Закрываем двери и проверяем работу замка и ручки.
Если вам удалось правильно врезать замок в межкомнатную дверь, тогда замыкание двери будет происходить плавно без заеданий.
Установка замка с защелкой
Защелку с фиксатором или без него можно поставить по одной и той же инструкции. Различие лишь в том, что первый вариант более функциональный. После того, как внимательно изучена инструкцию, нужно разложить перед собой все детали замка и собрать механизм, чтобы понимать, как происходит взаимодействие отдельных элементов. Далее нужно следовать нижеописанным этапам проведения работ.
https://youtube.com/watch?v=qnfbNpJVm9c
Этап №1
Необходимо осуществить разметку двери. Требуется четко отметить местонахождения открывающего и закрывающего устройства. Это можно сделать с помощью рулетки и карандаша. Если полотно темного цвета, то можно использовать мел. Чтобы не было погрешностей стоит воспользоваться уголком.
Этап №2
Коронкой нужно высверлить в двери отверстие диаметром чуть меньше размера встраиваемого механизма. Производится примерка сердцевины замка
Важно, чтобы он входил очень плотно. Затем вставляется торцевой паз в защелку
Потом нужно установить крепежную панель. Для этого потребуется вырезать часть древесины на толщину панели с торца. Для этого потребуется карандаш, стамеска и молоток.
Сначала нужно прочертить панель карандашом, а потом ее вырезать. Стамеска ставится режущей кромкой на линию контура, а молоток поможет вырезать сердцевину древесины. Механизм устанавливается в отверстие. Если это получается с трудом, то требуется доработать паз. Потом произвести фиксацию паза саморезами с помощью шуруповерта.
Этап №3
Далее нужно установить ручки. Как правило, они идут в сборе. Их можно рассоединить с помощью специального ключа. Он должен идти в комплекте с замком. Ручки две и начинать необходимо с той, в которую будут вкручиваться замочные винты. Деталь заводится в отверстие и должно попасть в гнездо механизма. С другой стороны двери прикручивается вторая ручка. Нельзя забывать про винты, поэтому во время установки ручек необходимо проследить, чтобы она стояла ровно и скрепляла две ручки между собой.
Этап №4
Прикручивается пластина
Важно, чтобы пазы отверстий совпадали. Поле этого замок будет крепко стоять в двери
Последний этап – установка внешнего цилиндра. Он должен плотно прижиматься.
После необходимо произвести испытания
Важно, чтобы ручки двигались легко, без заеданий и самостоятельно возвращались в исходное положение. Это будет означать, что монтаж произведен правильно
Инструменты и материалы
Для установки механизма понадобятся следующие материалы:
- ручки любой формы (круглые, в форме буквы «Г») – 2 штуки;
- цилиндровый механизм с пружиной;
- винты для крепления, которые соединяют цилиндровые механизмы;
- ригели;
- розетки для закрытия цилиндровых устройств – 2 штуки.
Кроме материалов, для работы нужен небольшой комплект инструментов:
- простой карандаш;
- рулетка;
- дрель;
- офисный ножик;
- стамески на 0,1 и 0,2 см;
- перьевое сверло 2,3 см;
- сверло на 0,2 см;
- коронка на 5,4 или 5 см исходя из толщины двери;
- скотч малярный;
- молоток.
Если чего-то из перечисленных инструментов не оказалось дома, придется докупить. Стоимость у них невысокая, а в хозяйстве всегда пригодятся.
https://youtube.com/watch?v=TqaB3SsNtFE
Как сделать замок самостоятельно
Самостоятельное изготовление надежного замка невозможно, он не будет соответствовать высоким классам безопасности. Однако такие конструкции подходят для защиты бытовых помещений, погребов или гаражей.
Для создания прочного электромеханического приспособления потребуется множество важных деталей:
- радиодетали и монтажная плата для блока управления;
- ригель, сувальды, пружины и другие детали секретности механической части;
- зубчатые колеса, венцы, приводная спица;
- электромотор небольших габаритов;
- готовый корпус;
- электропривод для электромеханических замков или аналог для центрального запирающего устройства машины;
- металлический стержень с ручкой для монтажа в корпусе в качестве защелки;
- реле и крепеж для замка;
- 12 В блок питания и электропроводка с цветными проводками;
- вызывная панель и другие элементы управления электромеханическим замком.
Самодельный электромеханический замок
Для монтажа всех этих деталей потребуются дополнительные инструменты: отвертки, паяльник, припой, бокорезы, плоскогубцы, напильники, надфили, дрель с набором мелких сверл и приборы для измерения.
Процесс сборки замка на дверь сводится к следующим шагам:
- Проще всего купить готовую плату для управления замком. Но можно спаять радиодетали по специальной схеме с использованием печатной платы.
- Подбирают корпус так, чтобы в нем уместился блок, механическая часть. Толщина метала должна быть не менее 3 мм.
- В корпусе делают отверстия 3 мм для крепления привода, устанавливают на болты.
- Подключают к выходному валу мотора зубчатое колесо и ставят зубчатые венцы для сообщения с ним.
- Перпендикулярно устанавливают небольшие металлические пластинки-блокираторы.
- Крепят возвратные пружины и 2 подвижных элемента прямо у зубчатого колеса с радиальными пазами.
- Ставят возвратные детали и ригель, соединив его с приводом специальной спицей и пружиной.
- Ставят вибрационный возвратный элемент-пружину.
- Собирают механический секрет и подсоединяют его к ригелю, сделав отверстие под замок.
https://youtube.com/watch?v=S8sTXiaKp7Q

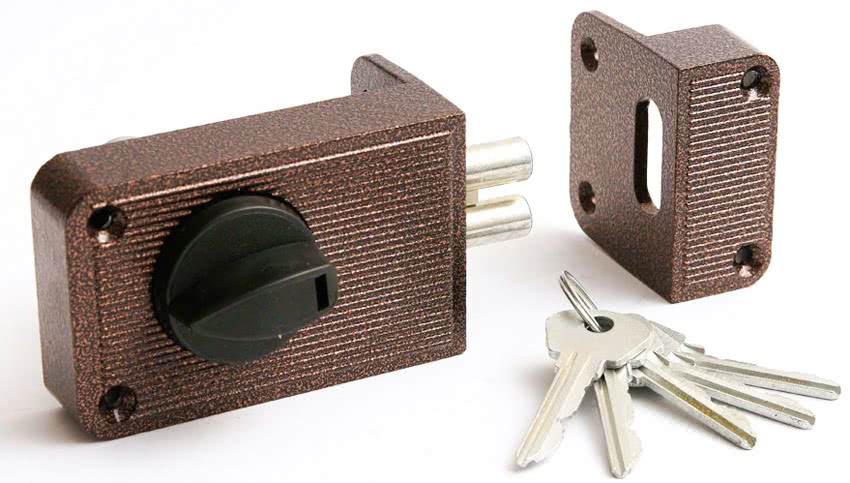

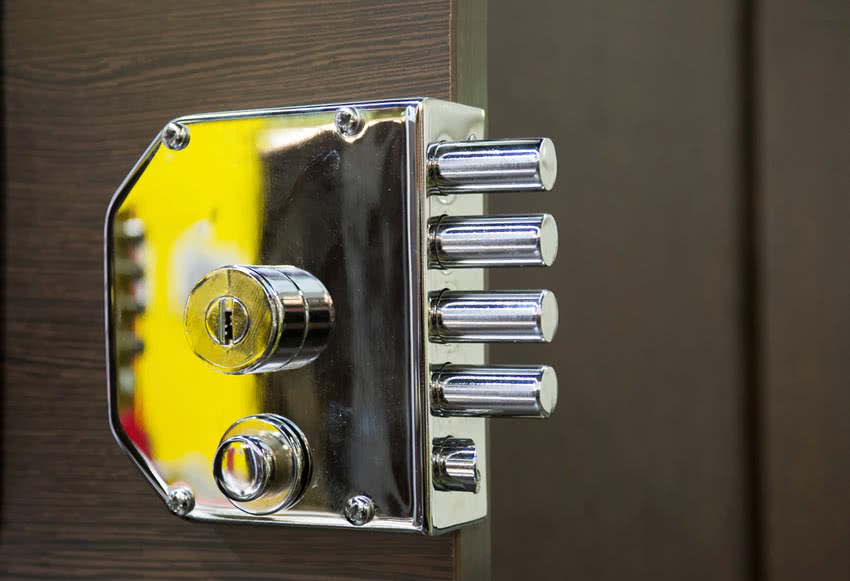

Особенности накладных замков, преимущества и недостатки
Накладные приборы обладают преимуществами, которые делают их особенными. Плюсы устройств:
Конструктивные особенности. Устройство включает запирающий блок, ответную планку, комплект ключей. Благодаря этому механизм имеет длительный срок службы.
Высокий уровень защиты от проникновения в жилье. Этот фактор зависит также от выбора качественного изделия и грамотной установки. Для этого рекомендуется воспользоваться электромеханическими вариантами.
Во время монтирования полотно двери не повреждается. Проделывается одно отверстие. Материал полотна остается максимально целостным и надежным.
Легкость монтажа. Эти конструкции просто и быстро монтируются, по сравнению с врезными моделями. С этой работой может справиться любой человек, не имеющий особых навыков
Важно четко следовать инструкции и соблюдать все перечисленные в ней правила.
Недостатки также присутствуют:
- Максимум надежности обеспечивается только в том случае, если дверь открывается наружу. Если открывание конструкции происходит в противоположную сторону, а коробка непрочная, то полотно может выбиться с замком.
- Замки имеют ориентацию на определенную сторону. Необходимо сразу понять, правый или левый вариант вам нужен. Если петли располагаются справа, то замок должен находиться на противоположной стороне, и наоборот. Изготовители наносят маркировку на изделие, чтобы упростить задачу выбора.
Монтаж запорного механизма без фрезера
Чтобы осуществить монтаж запорного механизма без этого вида инструмента вам потребуются измерительная линейка и карандаш, а также стамески различной ширины и круглые напильники. Основной рабочий инструмент — электродверь и набор сверл 10-14 мм. Осуществить дальнейшие действия вам поможет подробная инструкция:
- Отметьте нужное расположение ручки на полотне, отступив от пола 70-100 см. Приложите запорный механизм боком к лицу полотна. Отверстия вглубь двери, произведенные сверлом, проделываются под небольшим углом.
- Стамеской выравнивается поверхность гнезда. Приложите замок к лицу двери, наметьте сердцевину, сделайте два отверстия и выровняйте их напильником. Эти действия осуществляйте на противоположной стороне полотна.
- Конструкция вставляется в паз, продевается стержень для ручек. Язычок замка нужно выставить наружу. Отметки для него ставятся на косяке полотна, по которым будут проделываться паз для ответной части замка. Планка крепится по мере готовности запорного механизма.
Какие инструменты потребуются
Прежде чем переходить непосредственно к врезке замка, нужно удостовериться, что все необходимые инструменты имеются в наличии. Одним из основных инструментов, использующихся при такой работе, является угловая шлифовальная машина с установленным на нее отрезным кругом по металлу. Так как работать с «болгаркой» без защиты глаз нельзя проверьте наличие защитных очков или специального щитка.
Болгарка с отрезным кругом по металлу
Также для врезки замка потребуются электродрель с набором сверл и шуроповерт. Наличие последнего необязательно, но для комфортной работы этот электроинструмент предпочтительнее обычной отвертки.
Из дополнительных инструментов могут понадобиться напильники и метчик для нарезки резьбы.
Электродрель
Как врезать замок в межкомнатную дверь: пошаговые фото
Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.
В межкомнатные двери обычно ставят замки которые закрываются без ключа
Выемка под замковую часть
Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.
Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.

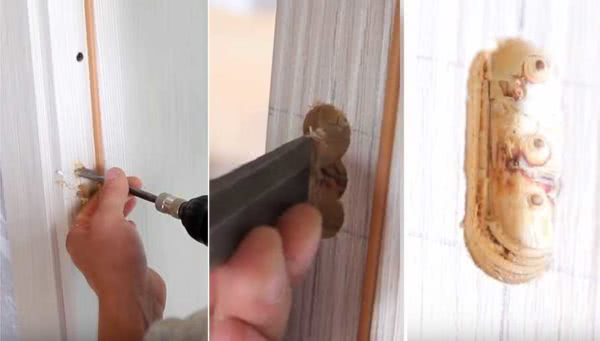

Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия
Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло.
Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

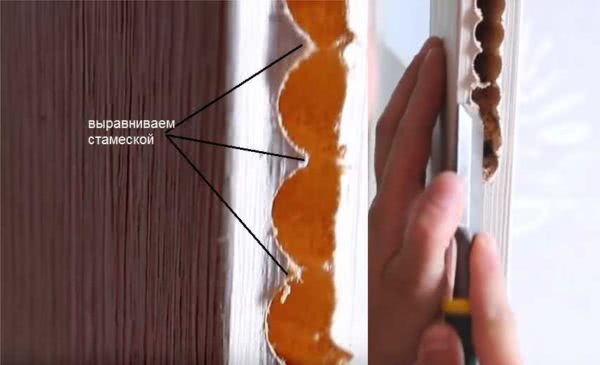

Края получились неровные, убираем торчащие волокна при помощи стамески
Дрелью ровнять быстрее
Как врезать замок в межкомнатную дверь: дорабатываем выемку
Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.
Ставим ручки
Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.
В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

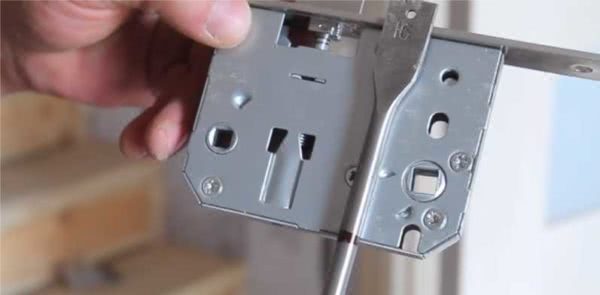

- Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
- Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.
Делаем отметки на обоих сторонах двери

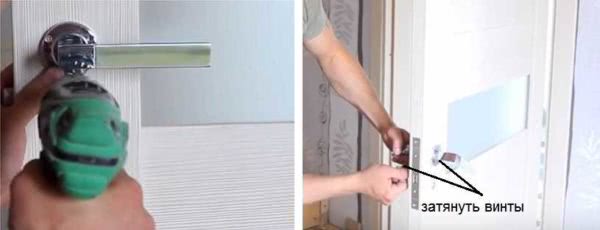

Ставим и закрепляем ручки
Устанавливаем декоративные накладки
В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.
Установка замковой защелки
Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.
- Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.
Как врезать замок в межкомнатную дверь: установка фиксатора замка
Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.
Врезка ответной части
Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.
- Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
- По меткам при помощи треугольника проводим горизонтальные прямые.
- Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.
Середину замка найти просто
По отметкам сверим отверстия, дорабатываем его стамеской
Убираем люфт закрытой двери
Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.
Как поменять личинку
Замена личинки цилиндрового механизма начинается с демонтажа самого замка. Для этого отвинчивается шуруп, расположенный в торце конструкции. Затем нужно надавить на деталь, подтянув к себе цилиндр.
Старая личинка заменяется новым аналогом. Он должен четко совпадать по параметрам с предыдущей личинкой. Для фиксации устройства используется винт. Чтобы зафиксировать личинку, вставляется сердцевина в гнездо. Затем тестируется замок. Ключ должен прокручиваться бесшумно и плавно.
Новая личинка замка должна быть аналогом старой
Если нужно заменить личинку в крестообразном механизме, тогда рекомендуется установить новую систему. Это объясняется низкой надежностью данного механизма. Аналогичная ситуация наблюдается при ремонте дискового замка. Замена личинки в штифтовом механизме производится по аналогичной схеме, что и в цилиндровом замке.
https://youtube.com/watch?v=SprwHUUn5FU
Для замены личинки в более сложных механизмах потребуется помощь профессионалов.
