Винтовые лестницы своими руками: варианты конструкции, чертежи, схема и пошаговая инструкция

Дизайн лестницы на металлокаркасе

Окончательную форму и вид конструкции определяют требования заказчика. При необходимости для отделки может использоваться дерево, камень, стекло или различные виды пластика.

Крепления

По типу креплений различают следующие виды лестниц:

на тетивах. Самые прочные и устойчивые конструкции. В качестве основы в них используются стальные швеллера. Из них сваривается ступенчатая тетива, в пазах которой крепятся ступени;
на металлическом косоуре. Несущие детали этого типа изготавливаются в виде цельнокройной балки с гребенкой по верхнему краю. Если смотреть сбоку, будут видны торцы ступеней;
на больцах. Для изготовления используется специальный крепеж в виде болтов с продольной резьбой. Ступени крепятся одной стороной к стене или опорному столбу. С противоположной стороны они стягиваются больцами.

Ступени

Лестничный металлокаркас в зависимости от требований и дизайнерского решения может дополняться ступенями из различных материалов:

дерева;
металла;
пластика;
камня;
стекла.

Для уличных вариантов и подвальных лестниц лучше всего подойдут металлические ступени. Для жилых помещений наиболее часто используются деревянные. Во время окончательной сборки их укладывают на заранее подготовленное основание. В его роли могут выступать приваренные пластины или уголки, выполненные из профиля.

В зависимости от типа интерьера для изготовления ступеней может использоваться закаленное стекло или высокопрочный пластик. Также вероятно изготовление заливной конструкции из бетона, которая затем облицовывается декоративной плиткой.

Перила и ограждения

Для безопасного и удобного использования все варианты лестниц обязательно оснащаются перилами или защитными ограждениями. Для их изготовления используются следующие материалы:

нержавеющая сталь. Прочный и дешевый вариант. Хорошо подходит для общественных зданий и жилых помещений;
дерево. Классический вариант, подходящий для помещений любого назначения;
пластик. Может использоваться в качестве труб или листовых материалов;
закаленное стекло. Благодаря прозрачности конструкции выглядят легко и элегантно.

Классифицируются перила и по способу монтажа:

в виде поручней. Для изготовления используются трубы и профиль, которые монтируются при помощи специальных креплений;
с балясинами. Классический тип. Перила этого вида состоят из балясин и столбиков, которые при соединении образуют горизонтальное обрамление.

Для того чтобы лестница выглядела аккуратной и законченной, после окончания монтажных работ проводят декоративную отделку. С целью защиты от коррозии металлическое основание покрывают специальной краской. Далее в зависимости от дизайнерского решения его обшивают различными листовыми материалами или оставляют открытым. Фото вариантов отделки широко представлены на специализированных ресурсах.

Виды лестниц на второй этаж. Фото дизайна разных моделей

Прежде чем обустроить свой дом лестничной конструкцией, необходимо совершенно точно определить какого типа будет лестница и из какого материала. Выбор типа лестничной системы зависит от расположения ее в помещении, планировки дома и индивидуальных предпочтений собственника. Материалами для их изготовления, учитывая стремительный рост технологий, могут выступать самые разные образцы: оргстекло и керамика, натуральный камень и мрамор, металл и дерево.

Маршевые лестницы — самый популярный способ обустройства лестниц

Основные типы лестниц классифицируют по виду несущего элемента:

маршевые лестницы — на косоурах или тетивах;
винтовые лестницы — с опорой в виде несущей стойки;
лестницы на больцах — бескосоурные системы. Ступени такой лестницы крепятся к стене, а между собой соединяются с помощью больцев;
комбинированные — когда одна система включает в себя несколько видов конструкций.

Г-образная маршевая поворотная лестница с площадкой

Основным отличием косоурной конструкции является то, что ступени фиксируются поверх несущего элемента. В то время, как в тетивных системах предусмотрены углубления, куда и вставляются ступени. Маршевые системы, в свою очередь, могут состоять из нескольких маршей, соединенных между собой площадкой или забежными ступенями.

Выбор той или иной маршевой системы зависит от расположения лестницы в помещении и наличия необходимого пространства для ее установки. В случае, когда пространство ограничено, используют поворотные системы маршевых лестниц. Для соединения разных уровней в частных коттеджах чаще всего используют лестницы, изготовленные из дерева. Такие конструкции достаточно легкие, хорошо вписываются в различные интерьеры и могут быть изготовлены самостоятельно.

Маршевая лестница с поворотом на 180 градусов

Многочисленные фото лестниц из дерева на второй этаж своими руками подтверждают популярность применения этого материала для лестничных конструкций.

Лестницы на больцах не имеют в своей конструкции каркаса. Каждая ступень такой лестницы с помощью специальных креплений опирается с одной стороны на стену, а с другой — последовательно соединяется больцами. Конструкции лестниц на больцах имеют ажурный легкий внешний вид и обладают высокой прочностью. Устанавливать такие лестницы можно вдоль стены, которая и будет несущим элементом, или в любом другом месте комнаты — тогда в качестве несущей конструкции будет выступать металлический профиль.

О многообразии современных лестничный систем в интерьере свидетельствуют фото лестниц в доме на второй этаж своими руками.

Лестница с поворотом на 90 градусов с забежными ступенями

Особенности проектирования конструкций

Тип винтовой лестницы	Особенности
У стены	В этом случае клинообразные ступеньки широким концом опираются на стены, окружающие модель, а узким на опорную стойку, расположенную в центре конструкции. К стенам ступеньки могут крепиться на больцах, тетивах или косоурах.
Отдельно стоящая, с защемлением ступенек на опорной стойке	Такая винтовая лестница стоит отдельно, а ступеньки имеют консольное крепление на монолитной центральной опорной стойке с одной стороны.
Отдельно стоящая без центральной опорной стойки	Ступеньки опираются на изогнутые по спирали тетивы или косоуры. Это очень красивая, грациозная, однако и наиболее сложная в проектировании и изготовлении конструкция, которая требует наличия определенных знаний, опыта и мастерства.
Опора ступенек на трубу большого диаметра	В такой винтовой лестнице имеется опорная стойка из толстостенной стальной или асбоцементной трубы диаметром минимум 50 мм. Это чаще всего встречающаяся конструкция. Ее достаточно просто изготовить, и надежность при эксплуатации модели будет на уровне.

После знакомства с основными типами изделий можно разрабатывать чертежи винтовых лестниц.

Составление плана

План-чертеж винтовой лестницы в 3d

Чтобы правильно выбрать модель изделия, необходимо предварительно составить план ее размещения в помещении.

Для этого нужно:

Тщательно продумать, как будет использоваться окружающая площадка, насколько часто модель будет использоваться — ее функции и нагрузка на конструкцию;
Учесть, чтобы при изготовлении высоких перил, они не мешали при подъеме предметов больших габаритов;
Позаботиться о безопасности маленьких детей: лестничный пролет следует дополнительно оснастить защитой или ограничить доступ к нему;
Выполнить расчет и чертежи винтовой лестницы самостоятельно – это самый сложный и длительный этап;

Располагать лестницу можно в любом месте помещения на индивидуальной стойке, или сделать ее примыкающей к стене, что придаст конструкции более «монолитный» вид;
Тщательно подобрать варианты применяемых строительных материалов: практически в любом интерьере отлично смотрятся и гармонично вписываются сооружения из дерева.

Деревянная винтовая лестница в нише помещения

Изготовить самостоятельно металлические винтовые лестницы своими руками (чертежи для них) достаточно сложно. Для этого требуется усердие и точность в расчетах. При возникновении вопросов всегда можно посмотреть видео в этой статье, и познакомиться с образцами готовых конструкций.

Выбор размеров конструкции

Типовая модель винтовой лестницы

При разработке чертежей винтовой лестницы стоит придерживаться таких рекомендаций:

Наиболее удобная ширина конструкции при эксплуатации — 900 мм;
Диаметр всей модели в сборе должен составлять минимум 2 метра, с учетом размера центральной стойки конструкции и ширины проема для лестницы в межэтажном перекрытии, чтобы в него могла свободно войти сама лестница и ограждение с поручнями;
В плане изделие может иметь круглую, овальную, многоугольную, а иногда и прямоугольную форму;
При невысокой интенсивности движения по лестнице, например, на чердак или в цокольное помещение, диаметр конструкций допустимо брать 1,4 метра при ширине проступи 550 мм;
Не стоит изготавливать винтовую лестницу диаметром больше 3 метров. В этом случае лучше монтировать более безопасную и комфортную маршевую модель.

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

высоту;
диаметр;
количество ступеней;
ширину проступи;
высоту подступенка.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

https://youtube.com/watch?v=Jiox9osqwE0

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

https://youtube.com/watch?v=V2jg9f1_VcQ

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Это интересно: какая оптимальная высота ступеней.

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

https://youtube.com/watch?v=iMthE_vVAMI

Преимущества и недостатки

Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
Конструкции можно размещать как у стены, так и посередине комнаты;
Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.

Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.

Специфика винтовых лестничных конструкций

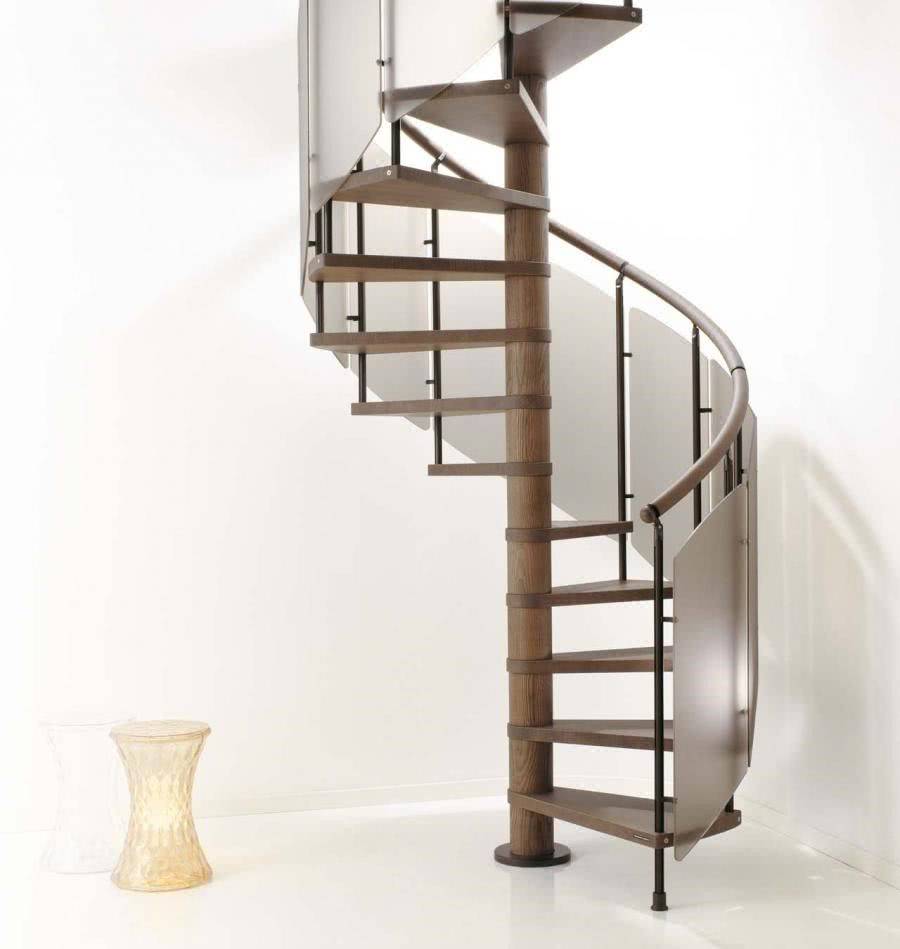

Как следует из названия, винтовая лестница имеет вид спирали, начинающейся на первом этаже и идущей наверх. В качестве опоры для ступеней служит центральный столб, изготовленный из металла, или прочные тетивы. В некоторых конструкциях опорный столб полностью заменен тетивами, а функцию вспомогательных креплений выполняют стены и балясины.

Разработка и расчет проекта лестничной конструкции требует соблюдения требований, стандартов, норм и ограничений, изложенных в нормативных документах: ГОСТ и СНиП. Параметры, указанные в их статьях и пунктах, рассчитаны с учетом пропорций и особенностей человеческого тела. Именно эти стандарты позволяют разработать правильные чертежи, а также установить максимально функциональную и безопасную винтовую лестницу. В них четко урегулированы такие параметры как:

Диапазон размеров ступеней (толщина, высота, глубина, ширина).
Минимальная глубина ступеней возле опорного столба.
Габариты лестницы, при которых необходима установка дополнительных крепежных элементов (центральных косоуров, ограждений и перил).
Размеры лестничного проема.

Требования ГОСТ и СНиП должны быть соблюдены независимо от желания владельца недвижимости и замыслов дизайнера. Указанные нормы регулируют деятельность строительных фирм, а также мастеров, предпочитающих провести самостоятельный расчет и выполнение работ своими руками.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

кованая винтовая лестница;
литая конструкция;
сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

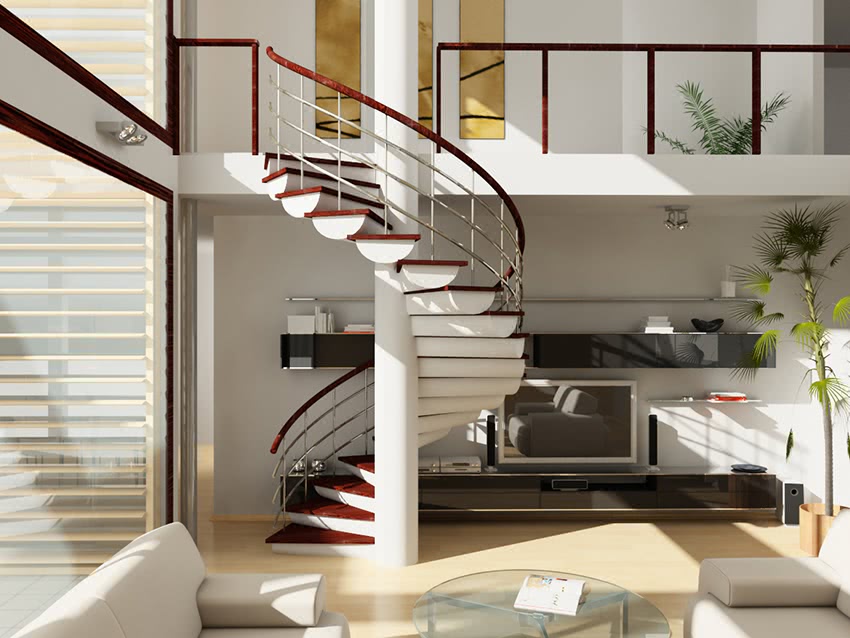

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

https://youtube.com/watch?v=H_FmMTL7AtI

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
Н₁ — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
h₁ – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + h_о = 60..65 см ;
возле центрального столба глубина проступи не должна быть меньше 10 см;
если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
ширина ступени не должна быть меньше 90 см;
размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

R = 1,8 метра – внешний радиус;
r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
Н = 3 м – общая высота;
Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L₁ ) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L₁ = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L₂ ) вычислим аналогично.

L₂ = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L₁ и L₂ на 19, мы получаем значение глубины проступи у внутреннего края (h₁ = 19см) и у внешнего края (h₂ = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее рассчитываем длину конструкции по основной линии подъема (L_о ) и глубину проступи (h_о ) в этом месте.

L_о = ¾×2πR₁. где R₁ = 2/3 R = 1,2 м следовательно

L_о = ¾ × 2 × 3,14 × 1,2 = 5,6 м

Далее надо проверить результаты по форуме 2h + h_о = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н₁ должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Плюсы винтовых лестниц

Важно при этом помнить, что ступени винтовой конструкции не
очень широкие и при достаточно крутом подъеме, это становится источником повышенной
опасности

Следовательно, по такому сооружению рекомендуется ходить не очень
быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно,
устроив надежные поручни

Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности)

Компенсировать этот недостаток можно,
устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Что нужно знать о винтовых лестницах
