Сложная многоскатная крыша: стропильная система и планы кровли, пошаговая инструкция по строительству

Вальмовая крыша

Вальмовая крыша

Вальмовые крыши имеют уже 4 ската, из которых два имеют трапециевидную форму, а два – треугольную.
Свое название данный тип крыши получил от слова «вальмы», что означает треугольные скаты, которые располагаются с фронтальной стороны. При строительстве такой крыши используются балки и двойная затяжка. Кроме этого следует обязательное оборудование водостоков для каждого ската, наклон которых обычно делают до 45 градусов. Только достаточно крутой уклон сможет отвести и воду, и снег, а также выдержать сильный порывистый ветер. Возведение вальмовых крыш требует много трудозатрат, так как используется довольно сложная стропильная система.

Важные правила устройства

При сооружении стропильной системы кровли требуется соблюдать ряд важных правил:

1. Правильная форма скатов – при несовпадении углов наклона или непропорциональности резку кровельного покрытия придется выполнять индивидуально. Если разные скаты имеют идентичные размеры и угол наклона, понадобится всего несколько шаблонов.
2. Уклон кровли выбирается в соответствии с рекомендациями производителя используемого кровельного материала.
3. Мауэрлат должен быть расположен строго горизонтально – на одной высоте.
4. Запрещено использовать в качестве стропил для кровли доски со сквозными сучками, расположенными вдоль волокон древесины – под нагрузкой они сломаются.
5. Свободный свес кровельных элементов при устройстве карнизов должен составлять в пределах 200-1000 мм.
6. В местах расположения ендов, примыканий инженерных коммуникаций, слуховых окон и других элементов сооружается сплошная обрешетка.
7. Нижний брусок обрешетки всегда делается выше, чем остальные, обычно на толщину кровельного покрытия.
8. Укрытие кровли выполняется по направлению снизу вверх для обеспечения правильного нахлеста – верхние листы или штучные элементы должны перекрывать нижние.
9. При строительстве теплой крыши обязательно предусматривается вентиляционный зазор.

Рисунок 5. Устройство утепленной крыши

Экстерьер вокруг здания со сложной крышей

Терраса становится продолжением изысканного дома. Сложные крыши частных домов могут придать образу здания элегантности, а могут сделать его экстраординарным за счет ровных форм, которые предполагает сложная вальмовая крыша, например. Чтобы дом, расположенный на морском побережье, смотрелся естественно и вписывался в волшебный пейзаж, для отделки стоит использовать древесину. Приятный цвет молочного шоколада контрастирует с голубизной неба и насыщенно-синей полоской моря.

кровля сложных крыш

Плавая в бассейне под такой крышей можно оставаться в затененном месте, где прохлада окутывает словно развеваемое ветром одеяло. Но при этом всегда есть возможность переместиться на солнечную сторону. Дома со сложной крышей выделяются своей оригинальностью, нечто нестандартное в их форме и дизайне можно рассмотреть издалека. Скрытое зеленью и цветами здание выглядит непревзойденно с любого ракурса. Экстерьер включает в себя лишь нейтральный коричневый цвет и его оттенки, что придает сооружению шарм.

проекты сложных крыш

Рассматривая некоторые схемы сложных крыш, довольно трудно представить, что столь замудреная конструкция может существовать в реальности. Искривление типичных форм тут стало изюминкой сооружения. Сложная крыша дома, фото которой вы видите, это центральная деталь фасада. Об элитности любой обители говорят определенные элементы сооружения. В данном случае этими элементами оказались тонкие полоски древесины, использованные как укрытие для террасы и всего здания в целом.

сложные крыши частных домов фото

Потолок внутри здания расположен под резким наклоном. Сложные крыши частных домов добавляют им изысканности как снаружи, так и внутри. Здание, основой облицовки которого стала древесина, будет великолепно смотреться с большими панорамными окнами. Стекла могут превратиться в стены, которые разделяют гостиную и террасу. В них будут отражаться водяные блики и немного неба. Иногда сочетание базовых материалов, таких как крыша из дерева и большие стекла, позволяет получить буквально магический результат.

Типы стропильных систем – чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

• Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
• На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
• Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу – мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

• Каждый из элементов данной системы не должен иметь толщину менее 5 см.
• Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
• Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
• Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
• Стойки и подкосы располагают максимально симметрично.
• Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
• Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
• Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Крыша для частного дома. Виды крыш по конструкции: форма имеет значение

Современный дизайн крыш предполагает множество различных и оригинальных конструкций. Форма крыши обуславливает не только должную степень защиты дома от внешнего влияния, но и обеспечивает архитектурную выразительность. В частном строительстве выбор конструкции ограничивается лишь финансовыми возможностями собственника дома, что позволяет стать крыше основным декоративным элементом в оформлении всего дома.

Красивые крыши частных домов: фото галерея различных вариантов исполнения

Однозначно посоветовать оптимальный вид крыши можно, учитывая не только технологию возведения, но и пожелания владельца дома. Архитектурные предпочтения в частном секторе зависят еще и от местности, где расположен дом, так как издавна каждый регион отличался своим стилем и самобытностью. Чтобы узнать какими бывают крыши частных домов (фото многочисленных вариантов имеются в интернете), необходимо изучить данный вопрос, после чего выбор наиболее приемлемого варианта не составит труда.

Несмотря на простую конструкцию, существует много способов совмещения плоской крыши с современным дизайнерским стилем частного строительства. Моноскатный вариант кровли имеет незначительный набор составных элементов и не требует весомых финансовых вложений. В дизайне плоских крыш многие используют новое оригинальное направление – озеленение. Покрытая цветами и зеленью крыша добавит порцию романтики всему дому.

Наибольшей популярностью в загородных поселках пользуется двухскатная крыша. Фото частных домов демонстрируют типовые модели двускатных конструкций. Оригинально смотрится двускатная крыша со скатами, отличными по длине и уклону, более строга классическая модель с симметричными наклонными плоскостями. Важная деталь – возможность обустройства мансарды под двускатной крышей одноэтажного частного дома. Фото характеризует простоту и функциональность данного типа кровель.

Дом из бруса со сложной комбинированной крышей

Фото вальмовых крыш частных домов свидетельствуют о том, что такой дизайн кровли применяется в основном для коттеджей большой площади. Дома с такими крышами выглядят более солидно и презентабельно. Из-за отсутствия в конструкции фронтонов высота домов с вальмовой крышей визуально кажется меньшей, но это ощущение полностью компенсируется за счет наличия мансардных и слуховых окон. Они отлично освещают чердачное помещение и делают фасад всего дома более живописным.

Исключительными эргономичными преимуществами обладают ломаные конструкции кровель. Фото ломанных крыш частных домов наглядно иллюстрируют максимальную эффективность использования полезного пространства. Несмотря на то что сооружение такой конструкции влечет большие расходы, данные модели активно применяются в частном строительстве.

Классическая модель двускатной крыши с симметричными скатами

Любителям необычного дизайна как нельзя лучше подойдет многощипцовая кровля. Такие конструкции можно отнести к настоящим шедеврам. Уникальность их состоит в большом количестве ребер, граней, щипцов и скатов. Такая форма крыши стала популярной в современном частном строительстве коттеджей с мансардными помещениями. Если подобран удачный проект, можно возвести неповторимую конструкцию, ассоциирующуюся с крышами сказочных теремов.

Рассмотрев все варианты крыш для частных домов и тщательно разобравшись в особенностях и преимуществах каждого из них, можно принять оптимальное решение именно в вашем случае. Главное – ваш дом должен быть под надежной защитой.

Мансардная (ломаная) кровля

Мансардная крыша — это вид конструкции, при которой скаты имеют преломление с изменением угла уклона ската.

Мансардная ломаная кровля может иметь от двух до четырех скатов.

Стропильная система ломаной конструкции бывает наслонная и висячая.

Схематическое строение мансарды может быть в виде:

• Квадрата;
• прямоугольника;
• комбинированной фигуры, сочетающей треугольник и квадрат.

Самый распространенный вид ломаной конструкции — двускатная кровля.

Варианты проектирования

При составлении проекта следует руководствоваться требованиями, которые предусмотрены при монтаже:

• Следует проектировать высоту кровли не менее 2,2 м;
• выбирать материалы, меньшие по массе;
• учитывать подкосы и затяжки из-за длины стропил.

Ломаная крыша предусматривает обустройство мансарды, поэтому целесообразно использовать качественные материалы для утепления и обеспечения кровли воздухообменом.

Угол наклона

В расчетах угла уклона необходимо отталкиваться от высоты мансарды.

Далее следует учесть:

• Влияние атмосферных воздействий;
• вид кровельного покрытия.

Оптимальным вариантом для ломаной кровли с мансардой является проект, в котором верхние скаты расположены под углом в 30°, а нижние — под углом в 60°.

Стропильная система

В мансардных конструкциях каркас оснащен элементами:

• Мауэрлатом;
• балками;
• каркасными стойками;
• прогонами. Эти и другие элементы создают прочную основу для обустройства мансарды.

Стропильная система мансардной крыши

Монтаж

При монтаже стропильной основы начала изготавливается одна часть каркаса, начиная со стоек и наслонных стропил, а затем, подобно ей, все остальные.

После монтажа всех элементов они скрепляются прогонами.

Далее выполняются работы по обустройству теплой крыши.

Преимущества и недостатки

Главным достоинством ломаной кровли является обустройство дополнительного помещения.

Среди недостатков ломаной крыши является ее стоимость, так как при этом расходуется много материалов для утепления, обустройство специальных окон — удовольствие не из дешевых.

Но затраты при обустройстве мансарды не смогут превысить строительство дополнительной пристройки или увеличения площади дома.

Мансардная крыша

Порядок возведения крыши

Процесс строительства включает следующие этапы:

• укладка мауэрлата;
• обустройство стропильной системы;
• сооружение кровельного пирога.

Перед возведением кровли следует заказать проект крыши дома. После завершения возведения стен строения следует сверху на них (под мауэрлат) уложить гидроизоляцию (толь, рубероид). При обустройстве двухскатной (односкатной) крыши она укладывается на две стены, на которые опираются стропильные ноги. Когда строится четырехскатная кровля, то монтаж мауэрлата производится по всему периметру строения. Гидроизоляция также укладывается на все стены.

Далее крепится мауэрлат, который устанавливается на уровне внутренней стороны стен. Для равномерного распределения нагрузки его верх должен выступать на несколько сантиметров.

После этого следует установить балки-перекрытия. Концы брусов должны выступать на планируемую ширину карниза (обычно в пределах 0.4-0.5 м). Сначала укладываются крайние балки, потом выставляются оставшиеся (шаг зависит от шага стропил, обычно – 0.6 м). Балки закрепляются на мауэрлате гвоздями либо саморезами. Сверху укладываются доски (не закрепляются).

Собран «скелет» крыши в каркасном домеИсточник izoluks.ru

Дальнейшие строительные работы включают установку стоек, для чего используется доска 50х150. Они фиксируются с использованием распорок, а их высота зависит от конструкции конкретной крыши. Сначала устанавливаются крайние стойки, после чего выставляются остальные. На них саморезами крепится коньковый брус.

При монтаже стропил важно сохранить равномерность распределения нагрузки. Они фиксируются на коньке, а также внизу (на перекрытиях)

Ригеля со стойками устанавливаются под них.

Обустраивается каркас фронтона, обшивается доской дюймовкой. Потом целиком монтируется карниз. Торцы перекрытия закрываются лобовой доской, а снизу крепятся 2 пояса досок. Следует установить держатели для водостока.

На стропила крепится гидроизоляционная мембрана. Сверху выполняется контробрешетка, а потом обустраивается обрешетка. На нее укладывается кровельный материал.

Утепление крыши выполняется изнутри современными теплоизоляторами. Чаще для этого используется минеральная вата. Реже применяются более дорогие (листовые, напыляемые полимерные утеплители).

Утепление крыши дома с мансардойИсточник euroace.org

Теплоизолятор закрывается паробарьером (специальной мембраной). Материал защищает утеплитель и всю деревянную конструкцию от воздействия влаги.

Наглядно и пошагово весь процесс монтажа крыши и кровли в следующем видео:

https://youtube.com/watch?v=YwMJlUYMn9U

Возможные ошибки

Перед тем, как построить крышу дома, следует учесть следующие нюансы:

важно правильно определить размеры пролетов перекрытия, если здание имеет достаточно большую ширину, то необходимо выбирать стропильную ногу максимального сечения;
чтобы предотвратить прогиб строительных ног при использовании стропил небольшого сечения, ферма обязательно должна обустраиваться дополнительными опорными стойками и прочими элементами;
при расчете кровли следует учитывать ветровые нагрузки, для этого стропильные ноги необходимо закреплять скобами;
от типа кровельного покрытия зависит плотность обрешетки (разреженная, сплошная).

Разнообразие крыш

Неспециалист легко может спутать вальмовую крышу с четырехскатнойИсточник bazaznaniyst.ru

Усложненный вариант двухскатной крышиИсточник yandex.ru

Ломаная крыша для дома с мансардойИсточник biznes-stroi.ru

Конусная крыша на округлой части домаИсточник stroi-remontirui.ru

Комбинация старого и нового – двускатная крыша на доме в стиле модернИсточник fasad-master.com.ua

Сложная многоярусная крыша выглядит очень эффектноИсточник mirstrojka.ru

Еще несколько красивых и практичных видов крыш в следующем видео:

https://youtube.com/watch?v=52S7YpFT3fE

Заключение

Грамотно сделанная крыша это гарантия теплого и сухого дома

Поэтому важно неукоснительно соблюдать все этапы технологии возведения стропильной системы и укладки кровельного пирога. Чтобы не возникала необходимость со временем заново переделывать всю конструкцию, доверяйте строительство профессионалам

Список статей

Плоская

107

Как рассчитать плоскую кровлю: снеговая и другие виды нагрузок, габариты

Плоская

170

Как и чем покрыть плоскую кровлю: материалы для крыши, устройство покрытия

Плоская

103

Нюансы выбора и укладки гидроизоляции на плоской кровле — Технопрок, Технониколь и других торговых марок

Плоская

135

Технология устройства плоской кровли: описание, чертежи, планы и схемы

Плоская

89

Реконструкция и ремонт плоской кровли: способы, варианты обновления, стоимость за м2

Плоская

118

Конструктивные узлы плоской кровли и их устройство

Плоская

107

Назначение, свойства и монтаж пароизоляции на плоской кровле

Плоская

100

Правильная технология утепления плоской кровли изнутри и снаружи, особенности материалов

Плоская

155

Требования к монтажу плоской кровли с парапетом и без него: устройство, размеры, монтаж

Композитная черепица

Композитная черепица является разновидностью металлической черепицы. Её основа – стальной лист, защищенный алюмоцинковым составом. Снаружи композитная черепица покрыта крошкой натурального камня. В отличие от классической металлочерепицы, композитная имеет небольшие размеры листов, что в сложной кровле упрощает монтаж. Но усложняет задачу при монтаже простой.

Строители считают, что композитная черепица пока не получила широкого распространения из-за высокой цены. В некоторых случаях кровля из неё может стоить почти как из из натуральной керамической черепицы (см. табл. 1)

Комплектующие и инструменты

Чтобы получить красивую, качественно выполненную кровлю, необходимо использовать правильные крепежные детали – шурупы, саморезы, винты. А также необходимо иметь хотя бы минимальный набор инструментов для кровельных работ.

Для монтирования кровли понадобятся такие инструменты, как:

• плотницкий молоток;
• нож;
• строительный степлер для крепления пароизоляционного полотна;
• ножовка по дереву среднего размера длиной полотна до 40 сантиметров;
• строительный шнур для выравнивания кровли;
• маркер контрастного цвета для разметки;
• шуруповерт с подходящими насадками;
• плоскогубцы.

Влияние угла наклона на виды крыши

По углу наклона крыши делятся на две основные категории.

Плоские

У крыш данного типа угол наклона составляет всего 2-3 градуса по отношению к линии горизонта. Эти кровли не пользуются особой популярностью, поскольку их обслуживание – задача довольно трудоемкая. Во время дождя на такой крыше образуются лужи, а зимой скапливается снег, и его приходится убирать своими силами.

Среди позитивных моментов можно назвать возможность значительной экономии при возведении односкатной крыши, поскольку для этого потребуется значительно меньше строительных материалов. Кроме того, можно с пользой использовать получившуюся дополнительную площадь – например, превратить ее в небольшой сад или зону отдыха.

Скатные кровли

Отличаются практичностью и удобством при эксплуатации. Угол их наклона начинается от 10 градусов. На крышах данного типа дождевая вода и снег не скапливаются, а отходят по водоотводам. Это одна из главных причин их популярности.

Скатные кровли делятся на следующие типы:

• односкатная;
• пологая двускатная;
• крутая двускатная;
• мансардная (ломаная) двускатная;
• четырехскатная полувальмовая;
• вальмовая четырехскатная;
• четырехскатная шатровая.

Наиболее удобными и простыми при строительстве являются крыши с одним скатом. Угол их наклона минимальный – от 4 до 6 градусов.

Обычно кровли данного типа устраивают на сараях, гаражах, некоторых других подсобных строениях. Несмотря на легкость монтажа и экономичность, односкатные крыши редко используются в загородном строительстве.

Кровли вальмового типа отличаются высокой практичностью. Они прекрасно справляются с разными видами нагрузок, в том числе с сильными ветрами. Снег и дождь на ней не задерживаются. Кроме того, данный тип крыши выглядит очень привлекательно, особенно при наличии ломаных линий.

Монтаж данного вида крыш – задача довольно сложная, требующая специальных знаний и наличия определенного опыта в строительстве. Кроме того, об экономии придется забыть: на устройство вальмовой кровли уходит достаточно много строительных материалов.

Выбирая тип крыши, надо обращать внимание на все факторы: прочность, устойчивость по отношению к атмосферным осадкам, срок эксплуатации, соответствие типу строения, внешний вид

Керамоблок – современное домостроение по европейским технологиям

В Европе жилые дома, в основном, строятся двумя способами: с применением керамоблоков, а также посредством каркасно-щитовой технологии.

Первый вариант более надежен и долговечен — срок службы составит как минимум 100 лет. Дома из керамоблоков обладают хорошей прочностью, что позволяет возводить постройки как в 2, так и в 3 этажа.

Высота стандартного керамоблока аналогична классическому кирпичу. Отличается от последнего длиной, шириной и весом. Ширина варьируется от 23 до 25 см, длина может составлять от 25 см до 51 см. Чем больше блок, тем проще проводить его кладку, сокращая расходы за счет экономии клеевого раствора. Для стеновой кладки оптимально использовать блоки длиной от 30 сантиметров.

При строительстве дома из керамоблоков толщиной в 38 и более см, можно вообще не делать дополнительную теплоизоляцию стен — эксперты отмечают у этого материала минимальные показатели теплопроводности.

Керамоблок имеет схожую с силикатным кирпичом маркировку по прочности. Для надежности, при возведении стен, рекомендовано использовать блоки, марками от М150 и F50. Такой дом способен выдержать до 50 циклов заморозки/оттаивания, и будет очень хорошо держать тепло в зимнее время года.

Достоинства материала:

1. оптимальная степень поглощения шумов;
2. хорошая теплоизоляция;
3. «дышащая» структура за счет наличия пористости.

Несущие конструкции из керамоблоков регулируют влажность в помещении, впитывают излишки, создавая благоприятный микроклимат. Максимальный срок эксплуатации жилого объекта из керамоблоков — 150 лет, в течение которых материал не потеряет заданные производителем технико-эксплуатационные характеристики.

Из недостатков керамоблока можно выделить:

1. высокая цена;
2. материал появился относительно недавно на российском рынке, поэтому не каждый мастер обладает навыками работы с ним;
3. отличается хрупкостью, что требует создания определенных условий при хранении и транспортировке.

С чердаком или без него?

Все крыши делятся на две большие группы: чердачные или холодные кровли, под которыми расположено нежилое помещение, и бесчердачные.

Для стран в умеренных и северных широтах чердачная крыша — это безусловный стандарт, от которого при строительстве домов стали отходить не так давно — 40-50 лет назад. Независимо от того, какой тип скатной крыши перекрывает дом, чердак под ней — это не только удобное место для хранения вещей, но и прослойка воздуха, которая дополнительно утепляет дом и снижает тепловые потери через кровлю. На крыше с вентилируемым чердаком редко нарастает лед зимой, а открытая стропильная система не загнивает и не покрывается грибком, если, конечно, кровля не протекает.

Бесчердачные виды крыш до появления современных эффективных теплоизоляционных материалов встречались крайне редко — когда из утеплителей только солома, мох и дернина практически невозможно сделать подкровельное помещение достаточно теплым, чтобы его можно было использовать, как жилое. Сейчас же дом с мансардной крышей — скорее, правило, чем исключение. В зависимости от конструкции кровли и уклона скатов, жилая площадь мансарды может составлять от 60% до 90% от площади этажа под ней. Поэтому утепленная кровля сильно снижает расходы на строительство дома за счет уменьшения его размеров или этажности.

Намного реже, но встречаются бесчердачные крыши без мансарды. В этом случае между этажом и кровлей вообще нет перекрытия. Такие типы крыш характерны для домов, в которых живут недолго и не круглый год. Характерный пример — альпийские шале или деревянные охотничьи домики.

Двускатная крыша

Крыша двускатная – это конструкция с противоположными скатами, соединенными в коньке. Характерной особенностью является наличие треугольных фронтонов боковых стенок, закрывающих крышу в плоскостях, перпендикулярных коньку. Различают основные виды двухскатных крыш – симметричные (когда участки равны, и наклонены под одинаковым углом) или несимметричные.

фото двускатной крыши

Данная конструкция характерна для традиционной архитектуры, но присутствует и в современных, минималистских зданиях, в первую очередь благодаря простоте, которая влияет на удобство и снижение стоимости строительства. В домах, где угол наклона крыши составляет 35 – 45°, обычно обустраивают мансарду. Двускатная крыша имеет много преимуществ, среди которых самые важные:

• благодаря возможности адаптации чердака на жилые цели, получают дополнительную площадь;
• простая конструкция облегчает строительства дома, а также позволяет без особых трудностей достроить к зданию гараж или навес;
• большая и простая площадь облегчает обустройство кровли;
• при проведении кровельных работ на двускатной крыше, получается мало отходов материалов, поэтому выбор покрытия неограниченный;
• такой тип крыши также обеспечивает эффективное удаление снега и дождевой воды.

Немаловажно для здания и то, что благодаря сильному наклону, вентиляция между кровлей и ветроизоляцией намного проще, чем в случае других типов крыш

Средняя стоимость

Затраты на сооружение плоской кровли определяет совокупность многих факторов (подробнее о ценообразовании на плоские крыши написано здесь).

• Для эксплуатируемой конструкции требуется прочное и долговечное основание.
• Если планируется обустройство газона, нужно позаботиться о противокоррозийной защите и достаточной гидроизоляции.
• Неэксплуатируемой кровле основа под верхнюю площадку не нужна, главные траты пойдут на устройство качественного кровельного пирога.

Помимо стоимости стройматериалов, учитывается цена работы мастеров (сильно зависящая от региона). Квадратный метр эксплуатируемой кровли «под ключ» составляет 3,5-5 тысяч рублей. Неэксплуатируемый вариант обойдется дешевле: 2-2,5 тысяч за кв.м.

Односкатная крыша

Все еще модно, но уже не глупо. Ближе всего к данной крыше находиться плоский вариант, о котором мы говорили в самом начале.

В большинстве случаев односкатная крыша является декоративным решением, инструментом в руках архитектора.

Если рассматривать сразу все проекты крыш, то этот вполне можно назвать самым дешевым и простым в плане монтажа.

Для ее установки вам не надо будет создавать никакую сложную конструкцию, делать тщательные расчеты нагрузки и так далее – достаточно просто сделать две стены разной высоты.

В сложные и интересные архитектурные проекты такие крыши обычно не попадают, ведь они выглядят довольно скучно.

В качестве альтернативы можно установить двухскатную крышу. В плане монтажа она заметно сложнее, но выглядит интересно и свежо, несмотря на то, что устанавливается в огромном количестве частных домом и домиков для отдыха.

Уникальная конструкция: сложная крыша

Для определения разновидностей крыш, относящихся к сложным, достаточно обратиться к нормативно-правовой базе. Так, СНБ ГЭСН 121.11 описывает особенности кровельных конструкций, представленных по степени сложности в трёх вариантах:

1. Простая крыша — поверхность распределена таким образом, что 100 м2 оборудовано 1–2 скатами.
2. Крыша средней сложности — на каждые 100 м2 установлено 2–5 скатов.
3. Сложная конструкция — крыша с большим количеством скатных элементов (на 100 м2 более 5).

Помимо количества скатов для полного определения степени сложности кровельной конструкции важно учитывать и её форму. В ЕНиР 7 указывается, что любая криволинейная конструкция (купольная, сводчатая, шатровая), на которой совмещаются разные элементы, занимающие более 10% от её площади, является сложной

Если крыша имеет более пяти скатов, то она считается сложной

Объединив вышеизложенную информацию в одно определение, можно сказать, что для сложной кровли характерно наличие 5 и более скатов или криволинейная поверхность с меньшим количеством скатов.

Обладая привлекательным дизайном, сложная кровля должна справляться со своим прямым назначением — защищать помещения от негативного воздействия внешних условий, не пропускать тепло из дома наружу. Несмотря на кажущуюся простоту, работа по обустройству таких крыш очень трудоёмка и требует максимального профессионализма. При самостоятельном строительстве не гарантируется пригодность кровельных конструкций к дальнейшей эксплуатации, а также есть вероятность столкнуться с лишними расходами материала. Неправильно собранная кровля потребует дополнительного ремонта и новых вложений.

Красивое жилище является показателем статуса его обитателей, поэтому хороший надёжный дом с практичной крышей не только простоит многие годы без повреждений от протекающей сверху воды, но позволит продемонстрировать хороший вкус и достаток своего владельца.

Что нужно знать при установке стропильной системы

Стропила выступают основной опорой для обрешётки и, следовательно, самой кровли, уложенной поверх неё. В зависимости от конфигурации стропильная система монтируется висячей или наслонной. Рассмотрим основные элементы каждой из них.

Стропильная система должна выдерживать вес кровельного покрытия, а также снеговые и ветровые нагрузки

Наслонные стропила:

• используются при наличии в доме опорных стен или перегородок;
• монтируются при расстоянии от одного пролёта крыши до другого в пределах 4–6 м и оборудуются дополнительными опорами, если пролёты намного шире;
• представлены двумя стропильными ногами, опирающимися на мауэрлат и соединяющимися на коньковом брусе. В качестве соединительных элементов применяются ригели;
• изготавливаются из материала сечением от 5 см и более. Промежуток от одного стропила до другого составляет 1–1,5 м. Для дополнительной опоры под стропильными ногами фиксируются подпорки из дерева.

Наслонные стропила устраиваются при небольших пролётах между стенами здания

Висячие стропила:

• монтируются, если между стенами нет перегородок, а пролёт кровельной конструкции составляет более 7 м;
• незаменимы в строительстве мансарды, когда установка перегородок под стропильным каркасом нецелесообразна;
• представлены в виде двух стропильных ног, которые соединяет горизонтальная затяжка, укреплённая вертикальной стойкой и наклонными подкосами;
• не нуждаются в дополнительном усилении за счёт опоры затяжки к мауэрлату.

Висячие стропила применяются в домах без перегородок и с большими межстеновыми пролётами

От крыши многое зависит

Когда человек гуляет на улице, время от времени его взгляд падает на крыши домов. Например, крыша одноэтажного дома (и не только она) очень сильно зависит от правильного сделанного уклона. Ведь именно от правильного уклона зависит использование всех сильных сторон, которыми обладает навесное укрытие.

А там где климат обычно суровый, уклон играет чуть ли не самую важную роль, так как при его неправильном построении, все осадки, которые выпадают на поверхность, будут протекать в здание.

Очень важной составляющей правильного уклона, является подбор материала для кровли. Например, если дом планирует укрывать шифером или черепицей, то в этом случае уклон должен быть не меньше 25°.

Технология устройства кровли: основные формы

Односкатная крыша – наклоненная в одну сторону – самая простая в строительстве. Ее обычно применяют для зданий с пролетом 6-8 м. Выбирая направление уклона, стараются использовать его преимущества.

Если крыша наклонена к северу, с южной стороны можно сделать большие окна, а уклон к югу позволяет разместить солнечные коллекторы на всей плоскости крыши. К тому же ровный скат идеально подходит для крупногабаритных листовых кровельных материалов.

Односкатными крышами удобно покрывать пристройки – гаражи, веранды и т. п. Но они пригодны и для больших зданий.

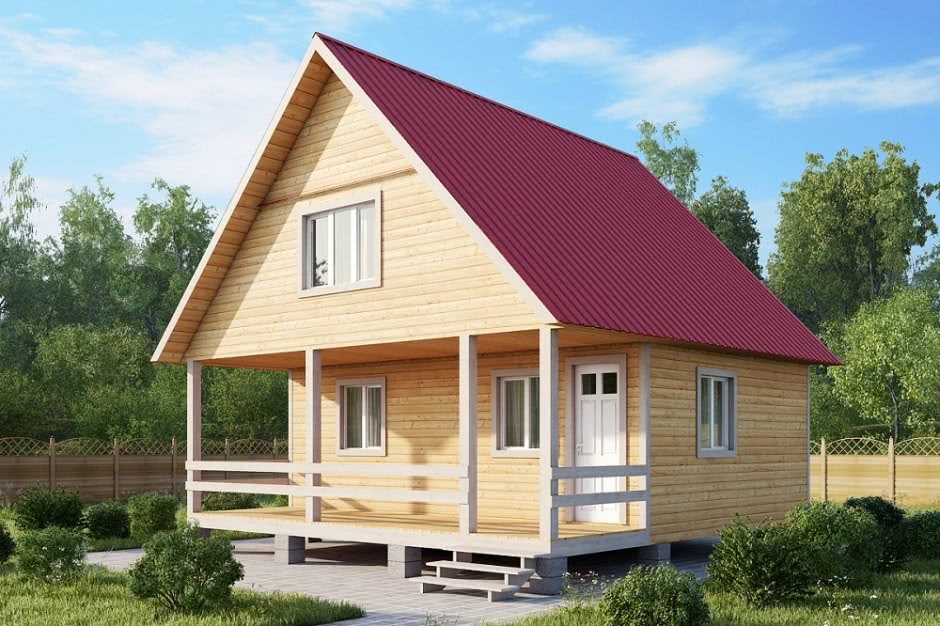

Двухскатная крыша – распространенный и экономичный вариант. Ее наклонные плоскости, расположенные вдоль длинных сторон дома, образуют вверху конек и с двух сторон ограничены треугольными стенами – фронтонами.

Двухскатная крыша подходит для любого прямоугольного объекта, особенно с мансардным этажом: окна во фронтонах обеспечивают освещение и вентиляцию мансарды.

Вид двускатной крыши – ломаная крыша, нижняя часть ската которой имеет больший угол наклона, чем верхняя. Ее используют, чтобы увеличить полезную площадь мансарды. В нижней части уклон составляет 65-80°, а в верхней – 25-30°.

К двухскатным можно отнести и сводчатую крышу, по фронтону очерченную дугой окружности или другой геометрической кривой. Ее обычно делают из штучного или поддающегося изгибу материала. Эффектные полукруглые крыши иногда устраивают над выступающими элементами дома.

Вальмовая крыша (обычно четырехскатная) имеет скаты (вальмы), наклоненные со всех сторон дома. Скаты могут иметь разный уклон, фронтоны отсутствуют. Вальмовая крыша лучше других выдерживает ветровые нагрузки. Обычно ею покрывают большие здания, она придает постройке солидность.

По конструкции такая крыша сложнее двухскатной, а для освещения и вентиляции обязательно нужны мансардные или слуховые окна.

Разновидность вальмовой – шатровая крыша. Она состоит из четырех скатов, которые сходятся в одной точке.

Этот вид крыши подходит лишь для квадратных домов, и используют его нечасто. Как правило, «шатрами» покрывают башни и беседки.

В полувальмовой крыше верхние части торцевых фронтонов срезаны и заканчиваются треугольниками-вальмами.

Мансарду освещают и вентилируют через фронтон. Такая крыша по конструкции незначительно отличается от двухскатной, она экономична и надежна.

Существует также ломаная вальмовая крыша, объединяющая особенности ломаных и вальмовых систем.

Она выгодна с точки зрения использования площади мансарды, но имеет сложную конструкцию. Ее чаще применяют для больших, представительных домов.

Похожие записи:

Плиты перекрытия (жби, жб, железобетонные): размеры, монтаж, технические характеристики, серия Устройство отмостки и дренажа фундамента Изготовление ферм из профильной трубы своими руками Диапазон размеров ламинатной доски Проекты гаражей с хозблоком: варианты и способы их реализации + фото Плесень в бане: как избавиться
