Виды пульверизаторов для покраски, их преимущества; основные критерии выбора краскопульта

Оглавление

Устройство и виды электростатических краскораспылителей

Если сравнивать электростатические краскораспылители с традиционными, то общими чертами можно считать принцип работы материало — и воздухопроводящих каналов, а главными отличиями — наличие электрода, заряжающего ЛКМ, и высоковольтной системы, обеспечивающей наличие электрического потенциала на этом электроде. В дополнение к описанным выше принципиальным отличиям в конструкции краскораспылителей следует также отметить, что корпус традиционных краскораспылителей, как правило, изготавливается из стали или алюминия, в то время как в случае электростатических краскораспылителей корпус обычно выполняется из комбинации изолирующих и токопроводящих пластиков, для того чтобы максимально защитить маляра от поражения электрическим током.

Различают два типа высоковольтных систем электростатических краскораспылителей: классическую и каскадную. Рассмотрим их подробнее.

В случае классических (внешних) высоковольтных систем высокое напряжение постоянного тока подается непосредственно на краскораспылитель от трансформатора (источника высокого напряжения) при помощи высоковольтного кабеля. К достоинствам краскораспылителей, в которых используется классическая высоковольтная технология, относятся простота конструкции и отсутствие электронных элементов в корпусе краскораспылителя; сравнительно малый вес краскораспылителя; встроенная защита от короткого замыкания; меньшая стоимость краскораспылителя и хорошая ремонтопригодность, а к недостаткам — нестабильность высокого напряжения на электроде; отсутствие независимого выключателя электрического питания на краскораспылителе.

В каскадных (встроенных) высоковольтных системах высокое напряжение постоянного тока генерируется на специальном каскадном трансформаторе, встроенном в краскораспылитель. При этом напряжение 12 V постоянного тока подается на краскораспылитель при помощи низковольтного кабеля, а затем преобразуется на каскаде в высокое напряжение постоянного тока.

К достоинствам краскораспылителей с каскадной высоковольтной технологией относятся:

стабильность высокого напряжения на электроде и связанная с этим равномерность зарядки материала; наличие встроенного в краскораспылитель регулятора высокого напряжения и независимого выключателя электрического питания, а к недостаткам — наличие электронных элементов в корпусе краскораспылителя и связанная с этим его высокая стоимость; сравнительно высокий вес краскораспылителей.

Электростатические краскораспылители можно разделить на ручные и автоматические, которые, в свою очередь, можно классифицировать, как это показано в таблице 1.

Как уже упоминалось выше, первичное распыление ЛКМ в случае пневматических, комбинированных и безвоздушных электростатических краскораспылителей происходит точно также, как и в соответствующих традиционных краскораспылителях, поэтому они находят схожие области применения, а наличие электростатического поля позволяет повысить коэффициент переноса материала до 70-90 %.

Совсем иначе выглядит процесс нанесения ЛКМ с помощью чашечных и дисковых электростатических краскораспылителей: в этом случае заряженный ЛКМ распыляется исключительно под воздействием центробежных сил, которые возникают при вращении с высокой скоростью чашки или диска, расположенных на краскораспылителе и приводимых в движение сжатым воздухом, а затем переносится на изделие исключительно силой электростатического поля, что гарантирует перенос материала до 90-98 %.

Следует отметить, что ручные чашечные низкооборотные краскораспылители (скорость вращения чашки – до 600 об/мин.), несмотря на максимальный для всех способов распыления коэффициент переноса материала, достигающий 95-98 %, не нашли применения в условиях серийного и массового производства в силу низкой

производительности (до 200 мл./мин.), а используются, в основном, для мелкосерийной ручной окраски решетчатых металлоконструкций, поскольку в этом случае трудно найти другой более экономичный способ качественного нанесения ЛКМ.

Характерной особенностью высокооборотных дисковых краскораспылителей является то, что для сужения факела ЛКМ, созданного быстровращающимся диском (скорость вращения диска — до 60000 мин.), используется поддув сжатого воздуха по всей периферии этого факела. Данный тип электростатических краскораспылителей благодаря высокой производительности и экономичности работы (коэффициент переноса материала достигает 90 %) широко используется при конвейерной окраске кузовов автомобилей и их комплектующих, бытовой техники и металлической мебели.

Виды

На современном строительном рынке представлено множество различных моделей мини-краскопультов. Рассмотрим некоторые из них подробно.

Пневматические

Этот вид краскораспылителя выдает очень высокий уровень покрасочного покрытия и предназначен для использования профессионалами. Капли краски, вылетающие из сопла, разбиваются в мелкодисперсную пыль потоками воздуха – это обеспечивается за счет конструктивной особенности распылительной головки.

Между собой модели малярного пистолета различаются конструкцией бачка. Он бывает верхний и нижний. Мини-краскопульты с верхним бачком удобнее использовать для работы с вязкими растворами, так как при этом жидкость стекает к приемному отверстию самотеком. Основным отличием этой модели инструмента является подключение воздушным шлангом пистолета распылителя к компрессору с ресивером.

Механические

Модели этого типа имеют вид цилиндра с насосом плунжерного типа со шлангом для закачивания и последующего распыления раствора.

Механический мини-краскопульт также можно использовать в виде пульверизатора с герметически закрывающейся емкостью, в которую заливают покрасочный раствор, и вручную накачивают давление.

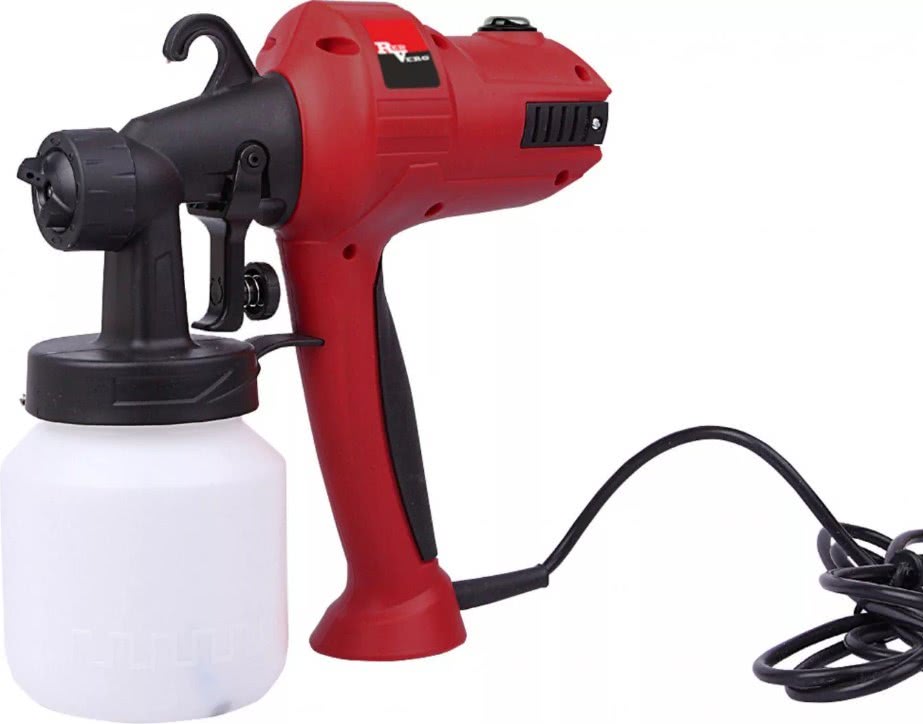

Электрические

В основе этих моделей используется электродвигатель. Такие мини-краскопульты подразделяют на 2 способа подключения: сетевые, аккумуляторные.

Сетевые – малярные пистолеты, которые подключаются непосредственно к электрической сети. Такая модель инструмента может быть использована только при проведении покрасочных работ в местах, оборудованных подведенным электричеством. Это делает невозможным его использование в отдаленных местах.

А также мини-краскопульты этого вида можно разделить по типу распыления краски.

Безвоздушное – мощным поршневым насосом покрасочный раствор подается в сопло. При работе с этим малярным пистолетом покрасочного тумана почти не образовывается, но краска ложится толстым слоем.

Назначение

Сопло краскопульта предназначено для распределения краски или другого вещества из ёмкости. В зависимости от выполненных настроек краска будет подаваться с определенными показателями скорости, давления и ширины нанесения.

По назначению сопла можно разделить на несколько категорий в зависимости от самого устройства. Так, сопло для электрического и механического краскопульта будут отличаться друг от друга. Для безвоздушного краскораспылителя тоже существуют специальные сопла.

При помощи сопла (при общей работе всего устройства) краска распределяется на различные поверхности в помещении.

Рейтинг популярных моделей

«Калибр ЭКРП-600/0,8»

Электрический краскораспылитель с невысокой стоимостью, предназначен для работы с составами, плотность которых не превышает 30 DIN. «Калибр ЭКРП-600/0.8» – это компактный инструмент, где двигатель и резервуар находятся раздельно. Бачок для краски выполнен из пластика, его вместимость – 0.8 литра. Расположение емкости – нижнее. Резервуар соединен с компрессором гибкой «гофрой», длина которой составляет 2 метра.

Краскопульт имеет три рабочих режима, благодаря им можно регулировать плотность подачи жидкости. В комплекте есть специальная воронка для заправки емкости, также с ее помощью можно определять плотность краски. Диаметр распылителя равен 0.8 миллиметра.

Bort BFP-400

Второй по популярности электрический краскопульт. Работает с составами не плотнее 35 DIN, как и в предыдущей модели, вязкость жидкости проверяется с помощью специальной воронки в комплекте. У этого устройства конструкция представляет собой соединенные вместе пистолет, насос и компрессор. Объем резервуара для краски равен 0.8 литра. Вес пистолета всего 1.13 килограмма.

Ручка изготовлена правильной и удобной формы, для надежного удержания есть дополнительное прорезинивание. Можно отрегулировать, с какой силой будет подаваться вещество на поверхность, для этого есть специальный регулятор на распылителе.

Elitech КЭ 400П

Пистолет российского производства, в нем мотор и пистолет соединены. Рукоять имеет резиновые вставки для лучшего удержания. Резервуар для красящих составов находится внизу, изготовлен из прозрачной пластмассы, его объем 0.8 литра. Мощность подачи можно отрегулировать, для этого есть специальное колесико. Размер и форму струи также можно изменять. Вес модели – 1.53 килограмма.

«Зубр КПЭ-500»

Краскораспылитель со встроенным двигателем, подходит для любых видов красящих составов. Допустимая вязкость – 100 DIN, при таком показателе прибор может работать даже со шпаклевками и лаками. Распылительное сопло имеет размер 2.6 миллиметра. Резервуар нижний. Сила нанесения и форма струи меняются специальным регулятором. Густоту вещества можно определить с помощью стакана, идущего в комплекте.

Patriot SG 550

Американский производитель. Здесь пистолет и мотор находятся отдельно, емкость для краски нижняя. Сам двигатель может во время работы находиться на полу либо при помощи плечевого ремня непосредственно на плече маляра. Гофра, соединяющая пистолет с компрессором, имеет длину 2 метра. Допустимая вязкость жидкости 50 DIN, для определения плотности, как и у предыдущих моделей, в комплекте есть специальный стаканчик.

Hammer PRZ350

Электрический пистолет со встроенным мотором. Предназначен для работы с жидкостями, плотность которых выше 60 DIN. Густоту можно определить с помощью специального стакана, имеющегося в комплекте. Резервуар нижний, его объем равен 0.8 литра. А также в комплекте имеются два распылительных сопла размером – 1.8 и 2.6 миллиметра. Размер струи и сила напора могут регулироваться.

«Ставр КЭ-800»

Краскораспылитель с переносным двигателем. Работает с веществами плотностью больше 130 DIN. Вес компрессора – 2.2 килограмма, с помощью укомплектованного ремня его можно повесить на плечо или оставить на полу. Геометрия и сила подачи струи регулируются.

Bosch PFS 2000

Пистолет от известного производителя. Подходит для красящих веществ плотностью не выше 60 DIN. Имеет особую конструкцию распылителя, благодаря чему краска ложится на поверхности равномерным слоем. Сопло имеет размер – 2.6 миллиметра. Пистолет и мотор расположены раздельно. Резервуар для жидкости находится снизу, его объем – 0.8 литра. В комплектации есть дополнительные насадки, запасная емкость и фильтр.

Wagner W100

Модель от немецкого производителя. Имеет встроенный двигатель, подходит для средних и плотных веществ вязкостью не выше 90 DIN. Имеет нижнюю емкость, объем которой равен 0.8 литра. Распылительное сопло размером 2.6 миллиметра.

Black+Decker HVLP400

Краскопульт американского производства, относится к категории профессиональных инструментов. Подходит для веществ густотой не выше 40 DIN. Резервуар объемом 1.2 литра, имеет дополнительную крышку, через которую можно доливать жидкость, не разбирая всю конструкцию. Пистолет имеет большой вес – 2.8 килограмма. Длина воздушного шланга 6 метров, так как компрессор напольный, и плечевой ремень отсутствует. А также в комплектации прибора можно найти емкость для смешения и щетку для чистки.

Устройство и принцип работы краскопульта

Принцип работы любого краскопульта основывается на равномерном распылении лакокрасочных материалов в виде непрерывного фонтана из брызг. Для этой цели в конструкции предусмотрено два независимых канала: первый отвечает за подачу воздуха под давлением, второй, перекрываемый иглой, подает краску. При нажатии на курок первым подается воздух, и лишь потом – краска. В результате краска смешивается с воздушной массой и в виде так называемого факела подается наружу, ложась равномерным слоем, лишенным просадок, наплывов и подтеков.

Конструкция включает следующие основные узлы и агрегаты:
Распылитель;
Резервуар для лакокрасочного состава;
Узел, регулирующий исходное давление;
Фильтрующий элемент для краски и специальная насадка для равномерной ее подачи;

Помимо вышеперечисленных узлов, для полноценного функционирования краскопульту может понадобиться подключение внешнего компрессора либо электрического насоса.

Конструкция ручного краскопульта

Краскопульт ручного действия имеет простую конструкцию.

К составным частям прибора относятся:

корпус;
клапаны;
всасывающий и напорный рукав;
телескопическая удочка;
головка с щелевым наконечником;
винт для регулировки положения игольчатого клапана;
бачок;
курок;
крышка.

Есть модели как с металлическими, так и пластиковыми корпусами. На нем всегда присутствуют 2 клапана. Один из них нагнетает давление воздуха, в то время как другой всасывает краски.

Бачок может быть закрепленным на корпусе или представлять собой отдельную емкость, в которую погружается всасывающий рукав. Из бака краска или грунтовка подается в прибор. Во всасывающем рукаве производители часто устанавливают специальный фильтр, чтобы присутствующие в материале твердые частички не могли попасть в расположенную в передней части корпуса головку со щелевым наконечником и забить ее.

Телескопическая удочка помогает изменять ее длину для комфортной работы. В зависимости от типа прибора поршневой насос может располагаться как внутри корпуса, так и отдельно. При внутренней локализации нагнетание давления происходит за счет нажимания курка. Краскопульт с внешним насосом массивен и закачка воздуха в нем проводится при помощи крупного насоса. Крышкой прикрывается бочок с краской на время, когда покрасочные работы не проводятся.

Отличаются ли ручные распылители

Краскопульт механический ручной имеет встроенный механизм нагнетания давления внутри корпуса прибора. За счет него после работы курком жидкость приобретает необходимое давление и может быть распылена на поверхность. Принципом действия прибора не отличается от пульверизатора, которые используются для опрыскивания растений. Результат окрашивания ими отличается низким качеством.

Воздушный поршневой прибор делает распыление за счет давления воздуха, нагнетающегося насосом. При работе краскопульта из сопла выстреливается струя воздуха, смешанная с красящим материалом. Это обеспечивает равномерное нанесение, хотя и приводит к появлению взвеси. Перед началом работ следует накрывать все поверхности, чтобы избежать попадания красящего состава на посторонние вещи.

Кроме того, краскопульты различаются производительностью и объемом бака. Большинство приборов оснащены емкостями, рассчитанными на 2-2,5 л. Есть устройства и с большим объемом бака. Ручные краскопульты различаются давлением. Оно может составлять от 3 до 6 атм.

Лучшие модели среднего ценового сегмента

Здесь мы собрали краскопульты, стоимость которых варьируется в пределах от 2 до 10 тысяч рублей.

4. Wester FPG-30 профи

Этот краскопульт идеально подойдет для использования водоэмульсионной краски. Его сопло имеет оптимальный диаметр для формирования факела распыления. Оно изготовлено из нержавеющей стали, как и иглы, а корпус покрыт защитным антикоррозийным составом.

Wester FPG-30 профи

Технические характеристики:

тип распыления — LVLP;
диаметр сопла — 1,5 мм;
объем бачка — 0,6 л;
откуда подается краска — сверху;
материал бачка — нейлон;
из чего изготовлен корпус — алюминий;
расход воздуха — около 100 л/мин;
вес устройства — 0,6 кг.

Плюсы

бюджетная цена;
низкие требования к производительности компрессора;
легкий и удобный в использовании;
функциональный;
оптимальная система распыления.

Минусы

у некоторых пользователей быстро стерлась прокладка.

Средняя стоимость устройства — 2700 рублей.

~~Краскопульт Wester FPG-30 профи~~

3. HUBERTH LVLP R500 (1.4)

Как и все пистолеты, работающие по системе LVLP, этот краскопульт распыляет краску с помощью низкого давления. Благодаря данной особенности его можно подключать даже к автокомпрессору. Это позволит вам быстро обработать небольшую поверхность и закрасить мелкие царапины или другие повреждения.

HUBERTH LVLP R500 (1.4)

Технические характеристики:

тип распыления — LVLP;
диаметр сопла — 1,4 мм;
объем бачка — 0,6 л;
откуда подается краска — сверху;
материал бачка — пластик;
из чего изготовлен корпус — алюминий;
расход воздуха — около 85-110 л/мин;
вес устройства — 0,93 кг.

Плюсы

удобно лежит в руке;
сравнительно недорогой;
оптимально подходит для гаражного ремонта;
отличная покупка для начинающих;
низкие требования к компрессору.

Минусы

некоторые пользователи отметили, что нанесенная на корпус краска рано или поздно начинает слезать, поэтому рекомендуют снять ее сразу.

Средняя стоимость краскопульта — 3400 рублей.

~~Краскопульт HUBERTH LVLP R500 (1.4)~~

2. JONNESWAY JA-6111

По своим возможностям этот краскопульт будет лучшим профессиональным устройством для нанесения грунтовочных покрытий и жидкой резины. Поскольку он распыляет материал под низким давлением, вы получите ровный слой нужной толщины — до 70-80 микрон. В конструкцию включено большое сопло, благодаря чему снижается риск возникновения засора. Предусмотрено верхнее расположение бачка, откуда жидкость под собственным весом стекает вниз и подхватывается воздушным потоком.

JONNESWAY JA-6111

Технические характеристики:

тип распыления — HVLP;
диаметр сопла — 3 мм;
объем бачка — 0,6 л;
откуда подается краска — сверху;
материал бачка — нейлон;
из чего изготовлен корпус — пластик;
расход воздуха — 396 л/мин;
вес устройства — 0,7 кг.

Плюсы

очень ровно распределяет материал по поверхности;
оптимальный размер бачка;
цена;
оптимальный вариант для обучения или бытового использования.

Минусы

недолговечный пластиковый корпус;
пользователи отмечали большую потерю материала.

Средняя стоимость устройства — 8500 рублей.

~~Краскопульт JONNESWAY JA-6111~~

1. DeVilbiss FLG-5

По заявлению производителя, данный распылитель подойдет для нанесения различных типов материалов — от базовых ЛКМ до грунтовки. В отличие от большинства устройств, краскопульт поставляется без бачка. Учитывайте, что его нельзя использовать для работы с водоэмульсионными материалами.

DeVilbiss FLG-5

Технические характеристики:

тип распыления — RP (технология среднего давления, аналог LVLP);
диаметр сопла — 1,4 мм;
где подсоединяется бачок с краской — сверху;
из чего изготовлен корпус — алюминий;
расход воздуха — 277 л/мин;
вес устройства — 470 г.

Плюсы

металлический корпус, устойчивый к материалам с агрессивным химическим составом;
можно подобрать самостоятельно и купить бачок нужного объема;
бюджетная цена;
известный бренд.

Минусы

нельзя работать с водорастворимыми материалами.

Средняя стоимость изделия — 9000 рублей.

~~Краскопульт DeVilbiss FLG-5~~

Выбор

Подбор любой техники, в том числе краскопультов, зависит от множества критериев. Так как модели HVLP представляют собой определенные инструменты со своей сферой применения, то определяться с рабочим объемом в данном случае не нужно

Важной характеристикой является стоимость. В большинстве случаев потребители рассматривают продукцию низкого и среднего ценового диапазонов, где имеется широкое разнообразие

Эти модели имеют все самое необходимое, чтобы надежно выполнять задачи, при этом окупать себя, если речь идет об использовании в мелкой промышленности.

Не менее важен выбор производителя. На данный момент на рынке пульверизаторов их представлено немало, за счет чего у потребителя есть хорошая возможность для того, чтобы подобрать наиболее подходящий покрасочный инструмент. Если вы точно определились с фирмой и уверены в её товаре, то здесь стоит исходить уже из модельного ряда.

В ситуациях, когда вы в раздумьях касательно производителя, выбирайте тех, кто имеет самые лучшие отзывы клиентов. Некоторые компании, Bosch или отечественный «Зубр», представлены на рынке уже долгое время и полюбились потребителю.

Изучайте обзоры каждой модели, так как качество производителя не распространяется на все модели, поэтому среди них есть как успешные, так и не самые удачные. Сейчас можно найти не только общую информацию об инструменте, но и целую инструкцию, которая даст вам все необходимое для того, чтобы понять, подходит ли этот краскопульт вам или нет. Не забывайте о технических характеристиках и конструкции.
