Вентиляция в гараже своими руками. схема, расчет и способы вентилирования для гаража

Организация временной вентиляции

Если в гараже предполагается выполнять ремонтные работы с выполнением сварки и покраски металлических деталей, требуется серьезная вытяжка, которой необязательно пользоваться постоянно.

Как соорудить систему для временного использования? Давайте рассмотрим один весьма интересный вариант:

Техническую суть оригинальной инженерной задумки поможет оценить следующая фото-подборка:

Мастер сможет трудиться в нормальных для него температурных  условиях, не облачаясь в затрудняющую движения теплую робу. Вытяжка будет выводить вредные токсины в вентиляционное отверстие при закрытых дверях.

Для чего вообще нужна вентиляция гаража

Уверенность, а скорее, даже заблуждение многих автовладельцев в том, что в проветривании данное помещение не нуждается, запросто опровергают последствия неимения такого рода системы.

• В помещении образуется токсичная среда, способная отрицательно повлиять на здоровье владельца. Если вентиляционной системы не будет, то в гараже сформируется атмосфера, провоцирующая вялое состояние, мигрени или даже интоксикацию. Даже если вы не будете ощущать испарения от сжигания топлива, то есть концентрация их будет незначительной, в дальнейшем токсины будут накапливаться и обязательно дадут о себе знать.
• Сырость разрушающе воздействует на металлические элементы транспортного средства, а также на электронное оборудование. Более того, избыток влаги может навредить не только автомобилю, но и стенам, опорам из дерева и иным конструктивным элементам (на их поверхностях появится грибок).

Если вы оборудуете даже самую простую вентиляционную систему, то сумеете предотвратить все эти негативные последствия. Тем более что в соответствии со СНиПом 21-02-99 все постройки хозяйственного назначения обязательно должны оснащаться такими коммуникационными системами наравне с жилыми помещениями.

Если же ознакомиться с европейскими требованиями, то в соответствии с ними периодичность полного воздухообмена в гараже должна составлять не менее 6-10 раз за день. Также заметим, что вентиляцию, способную обдувать автомобиль и обеспечивать воздухообмен, необходимо устанавливать как в традиционные одноэтажные, так и в двухэтажные гаражные пристройки. Во втором случае речь идет об объектах с мастерской, расположенной сверху. Еще сюда относятся гаражи с смотровыми ямами. Словом, все помещения, находящиеся в гараже, должны проветриваться одинаково хорошо.

Помимо того, в обязательном порядке должна присутствовать автономная вентиляция погреба (при наличии такового), ведь если погреб изолирован, то циркуляция воздушных масс в нем не будет достаточной, чтобы устранять избыток влажности и сопутствующие ароматы.

Шаг № 4 Проверка работы системы

Вентиляция с одной трубой

После установки системы необходимо убедиться в ее эффективности. Прежде всего, не должно быть запахов из гаража. Насколько хорошо работает вытяжка (естественная), проверяют «дедовским» методом – подносят к вытяжному отверстию лист неплотной бумаги, если он притягивается – тяга в норме.

Достаточно ли кислорода в воздухе проверяют, зажигая спичку или свечу. Хорошее пламя свидетельствует о наличии достаточного количества кислорода, слабо горящее или тухнущее – в воздухе переизбыток углекислого газа.

Устраивая вентсистему в погребе гаража рекомендуется склоняться к механической. Принудительная подача воздуха и его отвод обеспечит и качественную сохранность продуктов, и не допустит порчу металлических поверхностей в гараже.

https://youtube.com/watch?v=dH0qp7YFCjA

Погреб и смотровая яма

Выше был рассмотрен вариант вентилирования обычного гаража. Если же внутри имеется подвал и/или смотровая яма, об этих объектах следует позаботиться отдельно. В случае с подвалом в обязательном порядке придется устроить отдельный вентиляционный канал. Это необходимо, поскольку внизу влаги скапливается гораздо больше, чем в верхней части помещения.

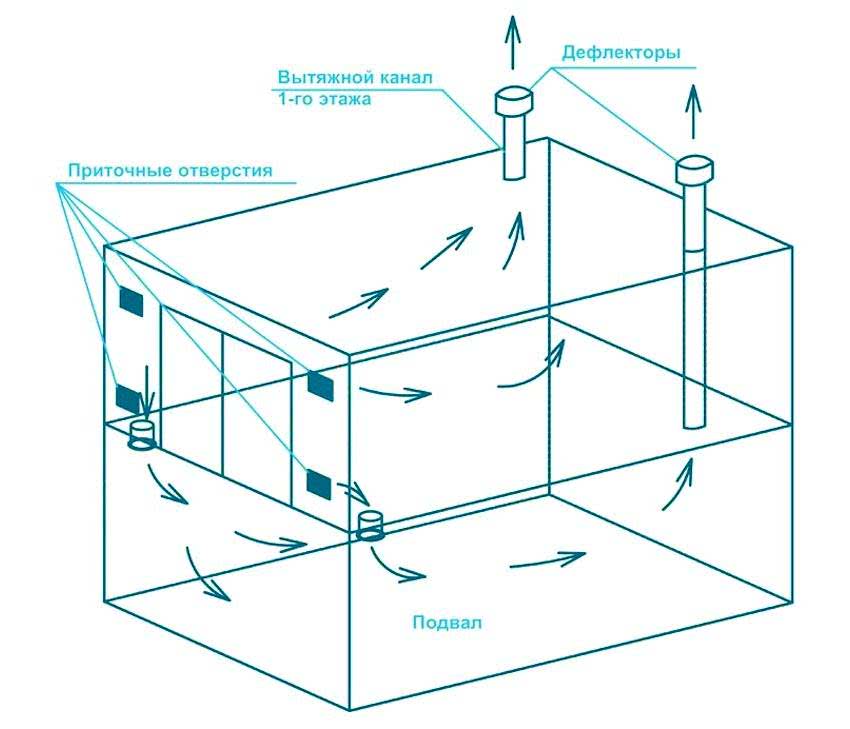

Схема вентилирования подвала, расположенного в гараже: приточную трубу следует опустить как можно ниже, а вытяжную трубу выводят высоко вверх

Если вентилирование отсутствует, эта влага будет проникать в гараж и нанесет вред хранящемуся в нем транспортному средству. Вентиляция, которая устроена в гараже, даже при использовании принудительных методов притока и удаления воздуха, обычно не может обеспечить достаточно интенсивный обмен воздушных масс.

Для эффективного вентилирования подвала следует сделать два отверстия: приточное и вытяжное. Рекомендуется обеспечить поступление воздуха в южной части погреба, а вывод воздушных потоков – с севера.

Приточную трубу обычно вводят в погреб через пол гаража и опускают как можно ниже. Вытяжку устраивают в противоположном углу, эту трубу через пол гаража выводят вверх и наружу. Как и при устройстве вентиляции в гараже, сечение отверстий для притока должно быть в два-три раза больше, чем размеры вытяжки.

Здесь представлен вариант организации естественного вентилирования гаража, в котором имеется подвал и смотровая яма, для которой сделаны отдельные вентиляционные каналы

Чем больше перепад высоты между краем подачи и вытяжки, тем более эффективным будет вентилирование погреба. Оптимальной считается разница в три метра или больше. Чтобы увеличить перепад, вертикальную часть вытяжной трубы, которая выведена на улицу, нужно просто сделать повыше. Здесь также можно установить дефлектор или защитный колпак.

Иногда установка приточной трубы по каким-то причинам не возможна. В таком случае рекомендуется оставлять люк немного приоткрытым, чтобы свежий воздух, поступающий в гараж, перемещался в подвал. Отсутствие притока свежего воздуха сделает бесполезными все усилия по организации эффективной вытяжки из погреба в гараже.

Если гараж отапливается, зимой на вытяжной трубе может появляться конденсированная влага. Чтобы предотвратить обледенение трубы устанавливают специальный стакан для конденсата.

Для неотапливаемого гаража эта мера не требуется. Продукты и предметы, которые хранятся в погребе, в зимнее время следует размещать не ближе, чем полуметре от приточного отверстия, иначе они могут промерзнуть.

Схема естественного вентилирования гаража со смотровой ямой: стрелками “а” обозначено движение потоков воздуха, “б” – расположение вентиляционных щелей для смотровой ямы

Смотровая яма – небольшой по объему объект, поэтому отдельное вентилирование для нее обычно не предусматривают. И все же стоит позаботиться о хорошем притоке воздуха. Для этого на той стороне смотровой ямы, которая обращена к приточному отверстию вентиляции гаража, нужно сделать щели примерно в 10-15 см. Можно приоткрыть подобным образом и две стороны ямы.

Со стороны вытяжки также нужно сделать такую щель, но она должна быть в два раза уже. Ради безопасности можно в некоторых местах прикрыть эти щели досками. Устанавливая автомобиль, нужно проследить, чтобы он не перекрывал вытяжную щель, поскольку это опасно для транспортного средства.

Правила и варианты устройства вентиляции в гараже для самостоятельных мастеров изложены в следующей статье.

Нужна ли вентиляция в гараже

Несмотря на очевидный ответ, следует уточнить список задач, которые поможет решить соответствующая инженерная система:

1. Вместе с автомобилем в помещение поступает влага. Достаточно мощная вентиляция для гаража ускоряет ее удаление, препятствуя возникновению и развитию процессов коррозии.
2. Одновременно с потоком воздуха из атмосферы помещения удаляются выхлопные газы, иные неприятные и опасные для человека химические соединения.
3. Устраняются условия, благоприятные для накопления конденсата на мебели, инструментах, частях строительных конструкций.
4. В определенных погодных условиях приток свежего воздуха помогает поддерживать комфортные температурные условия.

Следует отметить, что наружу выбрасываются механические, химические и органические загрязнения. Это упрощает создание условий, подходящих для длительного хранения фруктов и других продуктов питания.

Разумное решение – пространство под гаражом часто используют для строительства многофункционального погреба

Правильное устройство вентиляции в гараже продлевает срок службы (годности) инвентаря, мебели, иного оборудования и складских запасов

С учетом действенных защитных свойств, финансовые вложения в такую систему являются экономически целесообразными. При отсутствии негативных воздействий инструменты и другие дорогие изделия дольше сохраняют свои потребительские характеристики в безупречном состоянии. Дополнительным преимуществом является снижение расходов на поддержание хороших санитарно-гигиенических условий.

На типовой схеме вентиляции в гараже стрелками показаны пути перемещения воздуха

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

“Этот рисунок поясняет необходимость точного расчета. Автор этого проекта разделил систему на две части для обеспечения достаточной скорости обмена воздуха в отдельных помещениях. Сложнее получить хороший результат при использовании простейшей комбинации из одного приточного отверстия и вытяжного канала.”

О принудительной вытяжке

Ставить вентилятор на вытяжную трубу общеобменной вентиляции бессмысленно по трем причинам:

• эффективный отбор и выброс воздуха производится только при включенном агрегате;
• в отсутствие хозяина крыльчатка отключенного вентилятора перекрывает минимум 50% сечения вентканала, удаление влаги естественным путем сильно замедляется;
• расходуется электроэнергия.

Если вы переоборудовали гараж в мастерскую, есть резон сделать местное вытяжное устройство, состоящее из всасывающего зонта, канального вентилятора и воздуховода с обратным клапаном. Колпак изготавливается из подручных материалов (тонколистовой металл 0.3—0.5 мм), воздушный канал – из труб для канализации Ø110 мм.

Лепестковый клапан и вентилятор канального типа подбирается под внутренний диаметр вентканала – 10 см. Дадим ряд советов по монтажу:

1. Зонт размещается над источником загрязнения воздуха (обычно – верстаком). Размеры колпака – на 20 см больше максимальных габаритов источника, угол раскрытия – не более 60°.
2. Постарайтесь подвесить зонт на минимальном расстоянии от вредных выделений, учитывая удобство выполнения работ.
3. Наметьте кратчайшую трассу прокладки воздухопровода от верстака к наружной стене здания.
4. Клапан и вентилятор вставляйте внутрь раструбов, предварительно обернув уплотняющим материалом (подходящий вариант – поролон). Просверлите в стенке вентканала отверстие и просуньте туда кабель электропитания.
5. Обратный клапан ставится на выходе канала, вентилятор – в пределах помещения. Снаружи воздуховод защитите решеткой с сеткой, дабы перекрыть дорогу птицам и грызунам.

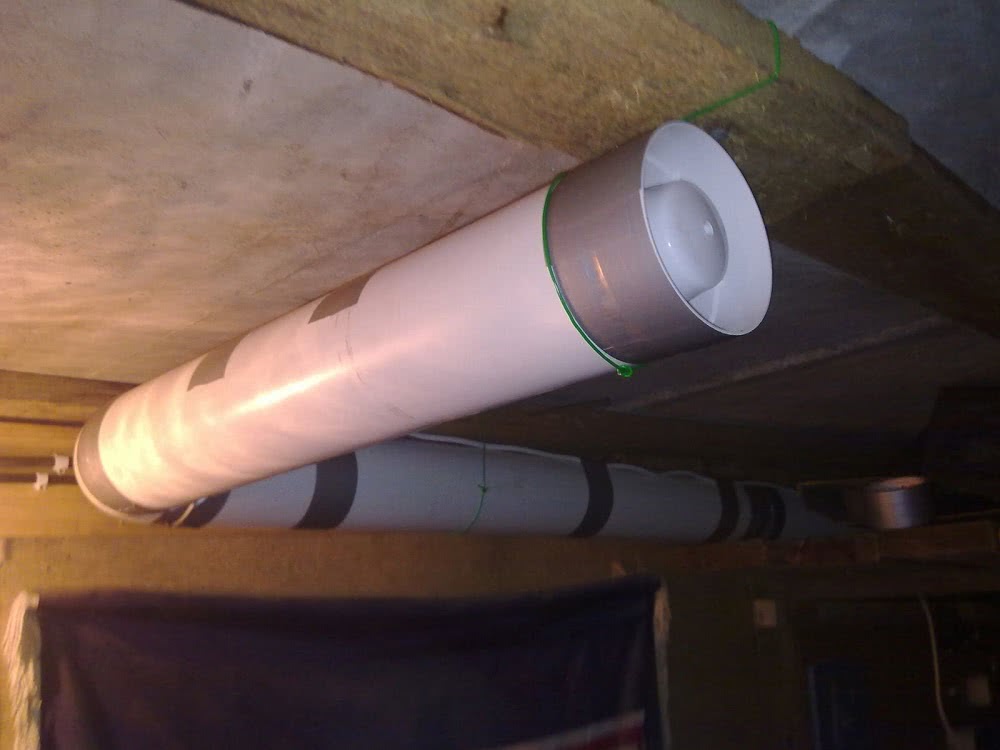

Установка канального нагнетателя внутрь пластиковой трубы d110 мм

Не забываем о необходимости притока – после включения вентилятора полностью открываем решетку для входящего воздуха. Иначе работающий агрегат попросту опрокинет тягу в ближайшем вытяжном канале.

При небольшой массе зонта последнюю секцию воздуховода можно сделать поворотной, что позволяет быстро перемещать вытяжку к соседнему столу. Реализацию способа смотрите в очередном видео:

https://youtube.com/watch?v=Ed9OcCByQng

Виды воздуховодов для гаража

Известно несколько видов вентиляционных шахт для малых помещений. К ним относят:

Естественный тип вентилирования. В ходе строительных работ по строительству гаража, в одной из стен делают сквозное отверстие. Благодаря разнице в температуре, наблюдают быстрое выведение непригодных воздушных масс.

Принудительное проветривание. Здесь используют вытяжку, которую монтируют в область воздуховода. Вентиляторы обратного хода, быстро выводят застоявшийся воздух за пределы гаража. В процессе установки рекомендуется проверить исправность электропроводки. Для бесперебойной работы необходимо обеспечить постоянный электрический ток мощностью 250 Вт.

Комбинированная вытяжка. Эта разновидность включает в себя принудительную и естественную вентиляцию. Отток воздушных масс осуществляется при помощи мощного вентилятора.

Опытные специалисты не рекомендуют устанавливать два воздуховода друг напротив друга. В дальнейшем это спровоцирует длительный застой затхлого воздуха. Такой способ очистки, требует высокого напряжения. Не каждая электропроводка способна выдержать бесперебойной работы прибора.

Очищение воздуха в погребе

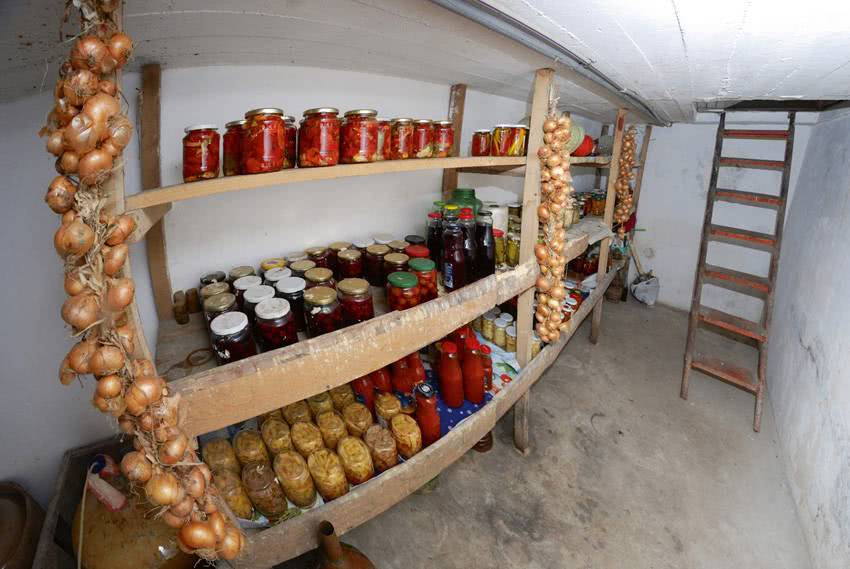

Как правило, гараж используется не только для стоянки автомобиля, но и для хранения продуктов. Соответственно, это тоже дает дополнительную влагу. Но даже если хранение не производится, проветривание ямы должно быть организовано для комфортной работы в нем.

Совмещение вентиляции погреба и гаража

Как отмечают специалисты, в погребе естественная вентиляция является лучшим вариантом.

Одна из них устанавливается в районе десяти сантиметров от пола, а вторая на противоположной стороне в десяти сантиметрах от потолка. Конец верхней трубы выводится наружу.

Также стоит позаботиться и о защите вытяжки.

Рекомендации

Несколько советов:

• используя полироль для панели автомобиля, следует включать вытяжку на средние обороты, но при наличии склонности к аллергии, её включают на полную мощность;
• приготовляя самодельные средства для обработки кузова, проветривание должно быть особенно интенсивное. Например, автошампунь для ручной мойки фирменного изготовления имеет минимальные побочные эффекты, а краска грозит серьёзными последствиями;

https://youtube.com/watch?v=D3nG6T8iuMM

• в гараже с компрессором обязательно наличие мощной вентиляции, так как подразумевается выполнение окрашивания, мойки, очистки и т. д. Важную роль в выполнении процедур играет качество материала. Лучше подбирать шампунь для бесконтактной мойки без запаха, чтобы не спровоцировать аллергию;
• некоторая полировка автомобиля имеет резкий запах. Процесс в целом относительно безопасен, так как отполировать фары или кузов можно различными средствами, в том числе натуральными веществами;
• при работе с нагревающими приборами вентиляция помогает регулировать температуру. Существует несколько способов, как снять тонировку со стекла, но один из самых эффективных – воспользоваться строительным феном, который также пригодится для устранения трещин на фарах, разглаживания тонировочной плёнки и т. д.

Полноценная регулируемая вытяжка способствует использованию гаража для многочисленных ремонтных работ. Она помогает сохранить автомобиль от коррозии, предотвратить появление сырости, конденсата и ускоряет очистку воздуха от химических испарений.

Источник

Как сделать правильно вентиляцию в гараже – обобщение информации

Подводя промежуточный итог, можно определить основные задачи, которые необходимо выполнить перед тем, как в гараже сделать вытяжку – это создание проекта, приобретение необходимых материалов и утепление стен и потолков. Каких-то особых знаний и умений для этого не требуется. Главное, подойти к этой работе не только обдуманно, но и творчески. Если говорить о схеме, составляемой перед тем, как сделать вентиляцию в гараже своими руками, то от того, насколько подробно она составлена будет зависеть простота самого устройства системы воздухообмена. Но чаще всего не нужна даже она. Если брать для примера гаражи без подвалов, вентиляция в них будет настолько проста, что отдельного проекта даже не потребуется. Главное здесь – понятие законов физики и творческий подход.

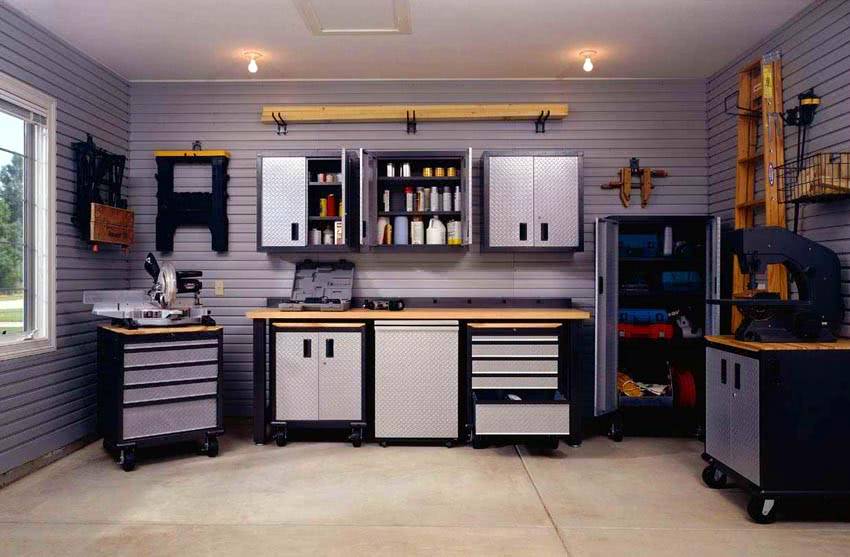

На такой гараж приятно смотреть

Особенности обустройства вентиляции в гараже

Действующие СНиП в разделе, посвященном вентиляции в гараже, не допускают эксплуатацию помещения без обустройства системы отвода отработанных газов и вредных примесей. Согласно положениям нормативов для создания комфортных условий хранения продуктов и автомобиля необходим приток свежего воздуха и отбор загрязненного. Оптимальным вариантом для этих целей является приточно-вытяжная вентиляция.

Правильно спроектированная и качественно выполненная вытяжка в гараже позволит создать условия, соответствующие требованиям санитарии и СНиП. К тому же вентиляционная система хоть и косвенным образом, но поможет пользователю сохранить свое здоровье. Не каждый человек способен вдыхать ядовитые пары горюче-смазочных материалов без серьезных последствий для дыхательных путей.

Согласно СНИП, для получения эффективной системы вентиляции в гаражном помещении потребуется организовать естественную циркуляцию воздушных масс. Добиться этого удается за счет всегда имеющейся разницы температур между внутренней и наружной средой. Для достижения требуемого эффекта в стенках гаражного строения делаются два вентиляционных отверстия, смещенных по высоте на максимально возможное расстояние. Одно из них будет приточным, а второе – вытяжным.

При обустройстве естественной приточно-вытяжной вентиляции в любом гаражном строении пользователи руководствуются следующим общепринятыми правилами:

• приточное отверстие располагается практически на одном уровне с полом (на 10 см выше его), снаружи оно возвышается над поверхностью земли примерно на 30 сантиметров;
• для защиты от осадков и насекомых на отверстии делается крышка с мелкой сеткой;
• вытяжное отверстие обустраивается на уровне потолочного перекрытия;
• верхняя часть воздуховода (так называемый «грибок») размещается прямо на крыше строения;
• высота над кровлей гаража составляет не менее 50-ти сантиметров.

Принудительная вытяжка в гаражном помещении

Принудительная вытяжка в гараже гарантирует высокий уровень циркуляции воздуха, схема ее работы довольно проста. Для заданной вытяжки не нужно высчитывать площадь помещения, так как в конструкции встроены вентиляторы и такая схема позволит вам проветривать свой гараж по мере надобности. Воздух циркулирует в большом диапазоне, который включает в себя погреб со смотровой ямой (при наличии) и собственно сам гараж. Минус состоит в том, что принудительная вытяжка работает исключительно от электроэнергии.

Установка принудительной вентиляции такая же, как и естественная, но дополнительно в систему встраивается вентиляционный блок (один или несколько).

При наличии камеры для покраски авто требуется установка специальной вытяжки

Типы камер:

• одномоторные камеры;
• двухмоторные камеры.

В одномоторные камеры, под давлением нагнетается воздух, в направлении сверху вниз. По этой причине, вредные химические вещества осаждаются и выводятся наружу через подготовленные отверстия.

Двухмоторные камеры оснащены верхним нагнетающим мотором и нижним. Схема состоит в том, что воздух с неприятным запахом и примесью химикатов — воздушным потоком высасывается и выводится за пределы помещения.

Если же в гараже будет большой поток автомобилей, то рекомендуется установить двухмоторную камеру.

Вытяжка в гараж для покраски — это то оборудование, которое устанавливают в первую очередь. Если же воздух, попадающий в камеру, не будет качественно отфильтрован от химических выделений и пыли, то есть угроза, что из-за этого на поверхности машины появятся дефекты при окрашивании.

Подготовка чертежей

Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.

Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.

Рассчитать объем вентиляционной системы гаража довольно просто.

Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг

Где:

L – потребление в час, м3/ч;

n – норматив смен объемов воздуха в гараже;

Vг – полный объем воздуха в боксе, м3.

Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.

Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:

Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.

Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.

Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.

В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.

Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.

Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.

Расчет диаметров вентиляционных отверстий выполняется следующим образом.

• При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
• При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.

Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.

Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.

Рекомендации по установке

• Вход приточной трубы внутри помещения располагается не выше 10-15 см от пола (для усиления разницы давления).
• Вытяжной выход монтируется максимум на 10 см ниже потолка (также для усиления тяги).
• Вентиляционные воздуховоды размещаются в противоположных углах строения. Это обеспечит максимально возможный охват пространства свежим воздухом прежде, чем он выйдет наружу.
• Чем выше вытяжная труба, тем сильнее создается естественная тяга. Рекомендуется устанавливать так, чтобы внешний выход отстоял от крыши гаража минимум на 50 см.
• Необходимо проследить, чтобы расстояние между внутренним приточным отверстием и наружным вытяжным выходом составляло не менее 3 м.
• Чтобы усилить тягу возможно установить приточный воздуховод с диаметром вдвое большим, чем вытяжной.
• Монтаж дефлектора на вытяжном воздуховоде также позволит усилить тягу.
• Приточный/вытяжной каналы рекомендуется делать без изгибов. Диаметр по всей длине должен быть одинаковым, внутренняя поверхность максимально гладкой, чтобы не препятствовать движению воздушного потока.
• По возможности учитывать наиболее частое направление ветра, сделав вытяжную трубу так, чтобы ветер не задувал в нее.

При естественном проветривании приточный воздуховод могут заменить вентиляционные решетки, вмонтированные внизу гаражных ворот. При этом их общий диаметр/размер также должен быть не меньше диаметра вытяжного канала, а лучше – вдвое больше.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Выбор технологического оборудования, материалов и комплектующих деталей

Прежде чем монтировать систему для организации циркуляции воздуха, надо разобраться с тем, что для этого понадобится и провести необходимые расчеты.

Важной деталью вентиляции являются воздуховоды, изготавливаемые из пластиковых труб. Некоторые для экономии финансовых средств используют вместо них канализационные трубы, однако они не очень качественные, и поэтому некоторые строители не советуют монтировать их в систему вентилирования

Также необходимо задуматься о покупке вентилятора, который будет использоваться для выведения воздуха. Средняя стоимость такого устройства составляет 4000-5000 рублей.

Закончив с выбором оборудования, приступают к подбору инструментов для выполнения работы. При монтировании вентиляции понадобятся такие инструменты:

• болгарка для обрезки труб;
• перфоратор, при помощи которого будут сверлиться отверстия;
• уровень;
• болты и шурупы для закрепления элементов.

Как правильно сделать вентиляцию самостоятельно

Подводя черту выше сказанному, можно поставить акценты над устройством вытяжки в гараже.

А они следующие:

• создание проекта;
• приобретение нужных материалов;
• утепление внутри гаража стен, потолка и ворот.

Главное при этом – понимание элементарных законов физики, поэтому при устройстве вытяжки к делу нужно подходить обдуманно. А особых навыков, в основном, здесь и не требуется

Если же заострить внимание на плане перед началом работ, то от его детализации будет зависеть простота всей системы циркуляции воздуха

Но зачастую он даже и не нужен. Например, если обустраивать гаражи без подвалов, вентиляция там будет несложная, при этом отдельный проект даже и не потребуется. Главное здесь – творческий подход и соблюдение элементарных правил при устройстве вытяжки.

Оборудование принудительной (механической) системы

Простая схема, обеспечивающая механическую циркуляцию воздуха, имеет некоторые особенности:

• Обустройство каналов притока и вытяжки ведется по правилам предыдущей схемы.
• В отверстиях устанавливается приточный и вытяжной канальный вентилятор круглого сечения; в теплом боксе для подогрева притока используют калорифер. Параметры вентилятора (мощность, производительность) подбирают с учетом необходимой производительности; дополнительно можно вмонтировать таймер и датчик влажности.

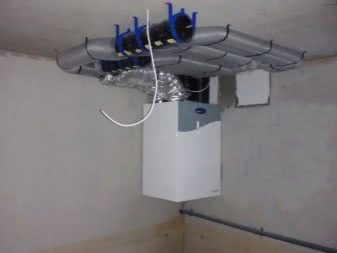

Вариант принудительной вытяжки в гаражеИсточник rushoros.ru

При правильно подобранных параметрах вентиляторов воздух будет успевать обновляться как в гаражном помещении, так и в смотровой яме или погребе. Иногда хозяева отказываются от расчетов, предпочитая установить двигатель с вентилятором помощнее. Такое решение не выглядит целесообразным, поскольку электроэнергия расходуется бесполезно, возникает переплата.

Об устройстве притока и вытяжки в следующем видео:

https://youtube.com/watch?v=lLoIwIz7O2Q

Комбинированная вытяжка

В такой системе взаимное расположение каналов не играет такой роли, как в предыдущих вариантах. Приточное и вытяжное отверстие можно сделать, соответственно, у пола и у потолка, можно – на одной высоте или на одной стене. Единственное ограничение – каналы не делают друг напротив друга; при таком расположении воздух течет между этими точками, не затрагивая остальное пространство.

Решетки защищают вентиляцию от грызуновИсточник nataros.ru

Особенность комбинированной системы состоит в том, что приточный канал функционирует в естественном режиме, а выводной канал – в принудительном. В него встраивается вентилятор; для гаража это означает, что запускается процесс, в котором воздух принудительно удаляется из гаражного бокса, а на его место поступает свежий воздух с улицы.

Комбинированная схема обладает приятным соотношением экономичности и практичности. Она рассчитана на круглогодичное функционирование, при этом затраты остаются минимальными. Предпочтение лучше отдавать устройствам с корпусом из пластика и специальной конструкцией крыльчатки.

Такие модели не боятся коррозии и работают в режиме постоянной вентиляции. Подходящую модель выбирают, исходя из габаритов, рекомендуемой площади обслуживания, других параметров (например, бесшумной работы). Перед тем, как монтировать вентилятор, воздуховод желательно утеплить.

Приточный вентилятор для организации принудительной вентиляцииИсточник nataros.ru

Коротко о главном

Гараж нуждается в продуманной вентиляционной системе, ведь недостаточный или неэффективный воздухообмен способен сделать помещение некомфортным и для машины, и для ее владельца. Исправить ситуацию можно, организовав естественную, принудительную или смешанную вентиляцию.

Устройство естественной вентиляции считается наиболее простым вариантом, не требующим финансовых вливаний и особых навыков. Начинать следует с расчетов минимально допустимого диаметра труб, способного качественно вентилировать помещение заданного размера. Если в гараже есть смотровая яма или подвал, система несколько видоизменяется.

Подводя небольшие итоги

Итак, мы выяснили, что вентиляция в гараже является обязательным условием, вам же остается подобрать для себя только подходящую схему ее обустройства. Если ваш гараж является пристройкой к дому, то лучшим выбором станет приточно-вытяжная система. Если говорить о естественной вентиляции, то популярностью она пользуется преимущественно из-за доступности и дешевизны, однако проблем с ней впоследствии будет немало. Если вы все же желаете сэкономить, можем порекомендовать вам дешевую модернизацию вытяжки посредством дефлектора и вентилятора. Оптимальным же вариантом в плане сложности и стоимости являются системы комбинированного типа.

На этом все, удачи и теплых зим! Не забудьте посмотреть приведенный ролик по теме.

Похожие записи:

Что можно делать из дерева: бизнес-идеи, необходимое оборудование, советы Дизайн кухни-столовой и гостиной в частном доме: нюансы объединения и планировки пространства Как почистить входной фильтр подачи воды в стиральной машине Диапазон размеров ламинатной доски Проекты гаражей с хозблоком: варианты и способы их реализации + фото Плесень в бане: как избавиться
