Общие принципы вентиляции басту

«Басту» — это по сути название шведских саун, где нагрев помещения происходит за счёт грамотно продуманной конвекции воздуха. По названию этих саун, и прозвали вентиляцию. Итог сбалансированного и эффективного воздухообмена следующий:

• свежий и «лёгкий» воздух в парной,
• легко дышать и легко воспринимать высокую температуру,
• сухие полы и другие деревянные элементы отделки,
• отсутствие грибка, плесени и затхлого запаха,
• комфорт и приятное времяпрепровождение в бане,
• долгий период эксплуатации парной без ремонта.

Схема и устройство довольно просты: под печью в полу или в стене (в самом низу) делается приточное отверстие для холодного воздуха. На противоположной от печки стене, устанавливается вертикальный вентиляционный короб.

Этот короб имеет 2 вытяжных отверстия: снизу и сверху. Нижнее для удаления влажного тяжёлого пара, верхнее – для «сброса лишнего жара» и для просушки помещения. Выводится «отработавший воздух» по воздуховоду через чердак на крышу.

Холодный воздух, проходя возле печи, нагревается и перемещается вверх. Верхнее отверстие в коробе во время парных процедур должно быть закрыто (если вам не сильно жарко). Прошедший через всё помещение и немного остывший влажный воздух начинает опускаться вниз. Здесь он засасывается через нижнее отверстие в коробе и удаляется на улицу.

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Система вентиляции не будет работать, если баня плохо прогревается.

Причины:

Мощность печи не соответствует размерам помещения.
Вентиляция производит повышенный воздухообмен.
Слишком высокие потолки.
Плохая теплоизоляция, особенно пола.
Непригодные материалы внутренней отделки.

Нормативная база

Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

Основные схемы устройства вентиляции в бане

Любая схема вентиляции бани разрабатывается с одной целью – поддержание температуры, влажности и свежести воздуха в парной. Помещения бани, а особенно парилка, подвергаются воздействию воды и пара, поэтому нуждаются в периодическом проветривании и просушке. Но проветривание и просушка будут неэффективны, если не организована в бане правильная вентиляция. Правильная и постоянная вентиляция парной бани значительно снижает последствия того, что древесина впитывает влагу.

Основная задача вентиляции бани – поддержание температуры, влажности и свежести воздуха в парной

Вентиляция пола в бане

Воздухообмену в банных помещениях способствует устройство вентилируемого пола.

Деревянный пол при постоянном контакте с водой теряет годность через 5 лет. Требования, необходимые для осуществления вентиляции через пол:

для создания потока сделать небольшие отдушины в фундаменте бани;
настилать пол, оставляя между досками щели до 1 см;
заложить приточные отверстия в параллельных стенах (не забывая защитить их решётками от грызунов);
чтобы печь работала дополнительной вытяжкой, укладывать чистовой пол выше уровня поддувала;
после использования бани оставлять двери открытыми до тех пор, пока пол в помещении не высохнет.

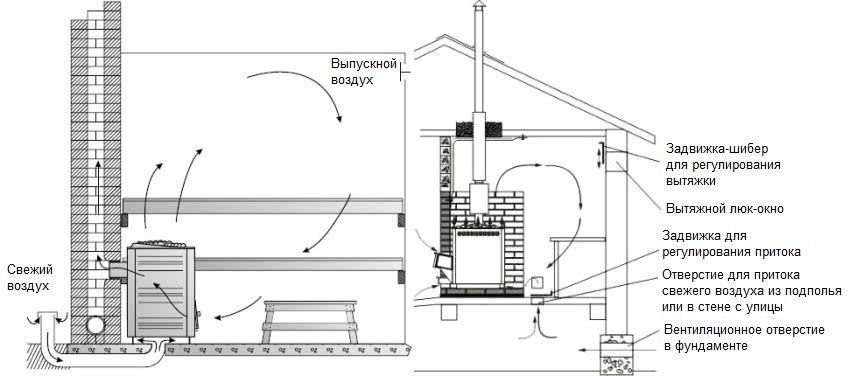

Схема обустройства вентиляционной системы в сауне

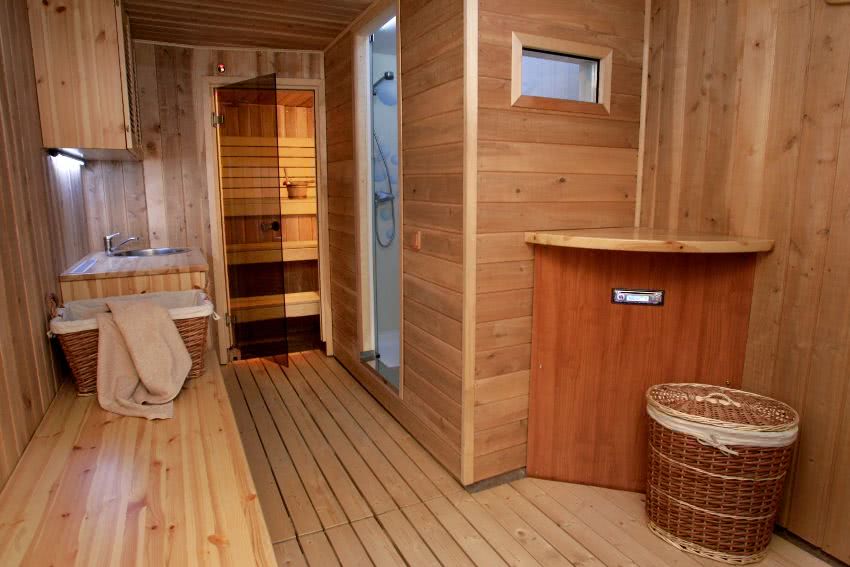

Вентиляция в предбаннике бани

Своими руками, при наличии фото и видео инструкций, вентиляцию в комнате отдыха бани и в предбаннике сделать проще всего, так как в них нет прямого контакта с водой. Используется естественный или комбинированный тип вентиляции, когда свежий воздух поступает по приточному каналу и выводится при помощи вентилятора через вытяжной канал парилки, тамбура или санузла. Также возможна установка проветривателей, для чего понадобится прямой вывод на улицу и подключение электропитания.

В предбаннике можно обустроить естественный или комбинированный тип вентиляции

Вентиляция в моечной бани

Для воздухообмена в моечной чаще делают систему принудительной вентиляции, которая приводится в действие электромотором. Воздушные потоки выводят в сторону тамбура. Приточный и вытяжной канал делают одного сечения, вход первого устанавливают выше уровня грунта (на 2 м), а вывод второго – выше кровли.

Вентиляция в парилке бани

Требования к микроклимату помещения парной особые. Оно должно быстро прогреваться, в нём должен поддерживаться оптимальный уровень влажности и отсутствовать сквозняки. Поэтому для парилки актуальны корректное положение и размеры приточных и вытяжных каналов, которые закладываются при строительстве. Для регулирования притока и оттока воздуха достаточно задвижек в отдушинах, но при большом объёме помещения могут понадобиться нагнетающий или вытяжной вентилятор.

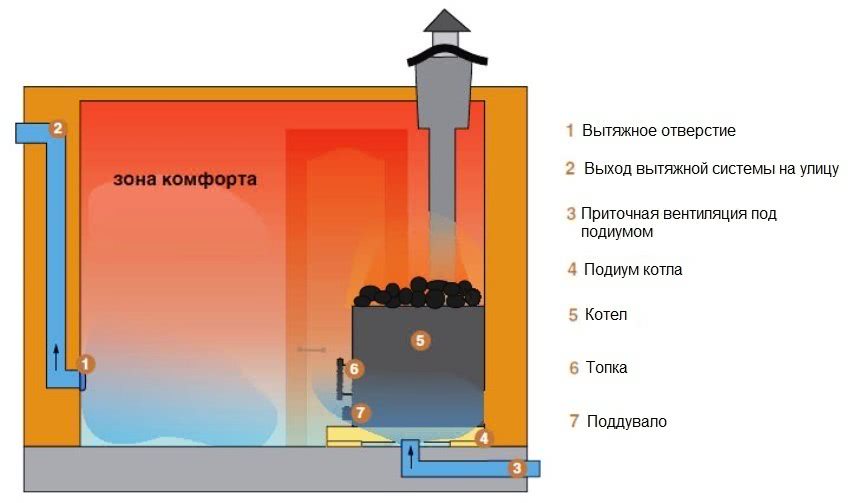

Схема обустройства вентиляции в парной

Изложенные выше общие принципы проектирования вентиляции в бане, видео и фото, приложенные к инструкциям из сетевых или других ресурсов, должны помочь желающим построить баню своими руками довести это желание до конкретного воплощения.

https://youtube.com/watch?v=QxpWPwI2nUs

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

время от времени слегка приоткрывать дверь в парилку;
сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Вентиляция бани: устройство

Принцип вентиляции очень простой: в помещении нужно обеспечить приток и отток воздуха. Для этого могут использоваться законы физики, и это будет называться естественной, потому что она существует только за счет перепадов давления и вызываемых ими воздушных потоков. А можно подключить другие законы, в частности, преобразование электричества в механическую энергию, то есть подключить вентилятор, и это будет принудительная вентиляция.

Вентиляция бани отличается от вентиляции дома, потому что в доме не бывает таких экстремальных температур и влажности. Но и в самой бане не все помещения экстремальны — комната отдыха и предбанник отличаются от моечной и парилки. Поэтому даже внутри бани есть разница в том, как вентилируются ее части. А ведь есть еще стены, подвал, чердак и крыша, и все они тоже должны вентилироваться. Подробнее обо всем перечисленном говорится в статье на этой странице.

Для парилки бани

Ради чего человек строит баню? Разумеется, ради парилки. Помыться можно и в душевой кабине. А раз парилка — главное помещение бани, то и с вентиляцией там все должно быть на высшем уровне. Поэтому мы посвятили отдельную статью тому, как правильно организовать вентиляцию в парилке.

Нужна правильная вытяжка

Несмотря на то, что в любой бане кроме вытяжки нужно как-то позаботиться о притоке воздуха, вентиляцию продолжают называть просто «вытяжкой». Впрочем, резон в этом есть. Потому что даже если везде поставить только вытяжку, она создаст пониженное давление в помещениях и будет тянуть воздух со всех щелей. А значит, надо хоть одно приточное отверстие да сделать. Подробно узнать о правильной организации вытяжки в бане можно из статьи «Нужна вытяжка в бане? Как сделать правильно своими руками, какие особенности в парилке и в моечной? Что сделать, чтобы не задохнуться?».

Правильная вентиляция в бане делается по правильной схеме

Схема вытяжки с одним притоком на все баню

Схем банной вентиляции много. Это говорит о том, что какой-то одной, годящейся на все случаи жизни схемы просто нет. А то, что есть, надо примерять к имеющимся условиям и искать оптимальный вариант. Посмотрите на собранные нами схемы, выберите из них ту, что подойдет вашей бане. Сделать это можно на странице со схемами (10+ схем).

Система вентиляции в бане: какая она может быть?

Системы вентиляции в банях разделяются сразу по нескольким параметрам:

принудительная или естественная;
вытяжная, приточная или приточно-вытяжная;
местная или общеобменная.

Что же касается приточной, вытяжной и их комбинации, то это обозначения того, какой воздух куда направляют: вытяжная гонит отработанный воздух наружу, приточная — свежий внутрь, а их комбинация создает сбалансированный воздухообмен внутри помещения.

Это общие термины для любой вентиляции, но наша задача — рассмотреть банную, имеющую свою специфику. Советуем попутно ознакомиться с зависимостью вентиляции от типа бани (8 типов).

Естественная вентиляция в бане

Работает она на принципах физики, которые говорят, что нагрев делает воздух легче и заставляет его подниматься вверх. А увеличение объема холодного воздуха ускоряет движение горячего. Зная об этом свойстве, можно вообще не ставить никакие приборы, достаточно вентиляционных отверстий, расположение которых сделает одни из них приточными, а другие — вытяжными.

А еще в бане есть печь, и это очень благоприятное обстоятельство для направления циркуляции воздуха. Если приточное отверстие естественной вентиляции расположено у самого пола рядом с поддувалом, то печь сама будет втягивать свежий воздух, без всякого вентилятора. Также улучшению тяги способствует подъем чистового пола чуть выше отверстия под топкой.

Вытяжное отверстие делается обычно на стороне, которая противоположна стене с приточным отверстием, но это не единственный вариант.

Принудительная вентиляция

Если в те же отверстия поставить вентиляторы, то можно не опасаться безветрия или других погодных обстоятельств, которые плохо сказываются на циркуляции воздуха в бане.

В принципе, большого отличия между естественной и принудительной вентиляцией в самой схеме нет, это лишь вопрос того, в каких отверстиях стоят вентиляторы. Потому что можно ставить их не везде, усиливая только вытяжку или только приток. Но создавая большую разность между притоком и оттоком, мы меняем давление в помещении. Это легко обнаруживается по тому, как хлопает дверь. Задача же в создании баланса между оттоком и притоком, причем воздух во время банных процедур должен циркулировать медленно, не вызывая сквозняка. А при просушке сквозняк только на пользу.

ВАЖНО! Направление, в котором вентилятор гонит воздух, зависит от расположения его лопастей, поэтому важно следить за тем, чтобы в приточном отверстии не оказался вытяжной вентилятор и наоборот.

Требования к обустройству вентиляции в бане

Комплексное решение системе вентиляции: парилка + помывочная

Грамотно сконструированная вентиляция в парилке своими руками обеспечивает долгий срок службы строительных материалов, а также безопасность и комфортабельность такого помещения. Парилка должна соответствовать следующим требованиям:

Процессы притока и оттока воздуха являются взаимосвязанными. При наличии одного из них, должен обеспечиваться и второй. Необходимым условием выступает соотношение объемов воздушного притока и оттока. Кроме того, схема вентиляции должна быть выполнена таким образом, чтобы имелась возможность регулировки и прогнозирования направления воздушных потоков.
Систему вентиляции необходимо предусмотреть таким образом, чтобы воздух двигался в строго заданном направлении: от жилых помещений к техническим комнатам. Например, от парилки, через предбанник, к санузлу или тамбуру.
По общим правилам механическая вентиляция предполагает наличие приточного отверстия на высоте не менее 2 метров от уровня пола, которое должно быть оборудовано вентиляционной решеткой. В парилке актуально другое правило: отверстие для притока воздуха располагается на высоте не более 1,5 метра, что позволит максимально прогреть свежий воздух, прежде чем он покинет помещение через вытяжку.
Отверстие для оттока воздуха необходимо размещать в верхней части противоположной стены относительно «притока».
Принудительная вентиляция становится максимально эффективной, если будет предусмотрена залповая вентиляция в парилке (обычное проветривание помещения). Комбинированная система вентиляции позволяет наилучшим образом справиться с сыростью и неприятным запахом.
Размер приточно-отточных отверстий должен соответствовать нормам таким образом, чтобы за 1 час осуществилось не менее 3 полных циклов замены воздуха.

При залповой вентиляции руководить процессом воздухообмена придется вручную

Если баня уже построена

В принципе, если имеются оконца, а топка печи расположена внутри парилки, то можно обойтись вообще без сверления отверстий.

Это решит проблему в целом, но есть недостатки, о которых стоит знать:

Открывая окна и двери, мы не столько снижаем температуру в помещении, сколько перегоняем пар в другие помещения (вместо улицы, откуда идет приток, он направляется внутрь и там выпадает конденсат), а потом пар выходит, а температура лишь немного понизилась и восстановится за короткое время.
Для использования печной тяги придется все же проделать отверстия, но только в нижней части двери парной. Тогда через нее пойдет приток из соседних помещений, которые, в свою очередь, будут тянуть сквозь щели с улицы.

Для регулировки вентиляции с помощью печи в ход идут шибер и печные дверцы. Если нужно увеличить воздухообмен, достаточно просто открыть шибер и дверцы топки до упора. Для его сокращения шибер прикрывают, но не полностью, потому что в закрытом виде с непрогоревшими дровами — это гарантия отравления угарным газом.

Кстати, проблема забытой вентиляции в бане из любого материала решается описанными способами. Заменить полностью приточно-вытяжную вентиляцию они не могут, но от заботы дырявить стены избавляют.

Если же такой вентиляции окажется недостаточно, придется сверлить стену. Но об этом — ниже.

Баня: особенности устройства вентиляции

Большую роль в выборе оптимальной схемы вентиляции играет материал бани, ее расположение, отдельностоящая она или нет. Все это помогает принять правильное решение при устройстве венсистемы.

Один из действенных методов вентиляции является залповое проветривание – когда нужно быстро все проветрить, открываются все двери и окна. Конечно, это можно реализовать, если есть окна.

При залповом проветривании за считанные минуты основная влага уходит, предотвращая намокание деревянной отделки помещений бани

В вентилировании бани принимают участие:

окна;
продухи в фундаменте;
специальные отверстия в стене/потолке;
двери и зазор под ними.

Решение с установкой окна в парилке очень хорошее, другое дело, что не всегда удается его реализовать. Именно в таких случаях предстоит подобрать другой вариант организации вентилирования помещения.

Продухи в фундаменте также не часто удается использовать. Особенно, если под парилку владелец решил выделить одну из комнат дома, фундамент которого не оснащен специальными отверстиями. Здесь на помощь придет принудительная вентиляция с тщательно подобранной схемой расположения приточных и вытяжных отверстий.

Как бы ни хотелось защитить помещение от утечки пара, старательно покрыв паронепроницаемыми материалами и плотно подогнав двери, поступать так не стоит. Под дверью в парилку обязательно следует оставить зазор в 2-3 см и никак иначе.

Зазор под дверью парилки обеспечит более равномерное поступление воздуха, что благоприятно скажется на парящихся людях

Для притока воздуха желательно делать отверстия в нижней части комнаты, сообщающиеся с улицей. Ведь помещение нуждается в чистом и свежем воздухе, особенно, если баня расположена за чертой города рядом с хвойным или лиственным лесом.

Отверстия, предназначенные для удаления отработанного воздуха, располагают в верхней части стен, противолежащих стенам с приточными клапанами. Причем их высота зависит от выбранной схемы вентилирования и начинается с 80 см от уровня пола и более. Также, возможен вариант устройства вытяжного клапана в потолке с выводом вентканала на крышу.

Приточные отверстия закрывают клапанами, задвижками, чтобы удобно было ими управлять в процессе приема банных процедур

Вентиляция в баню своими руками – особенности устройства

Правильная и эффективная вентиляция в предбаннике организуется по следующим правилам:

часовая производительность должна трехкратно превышать объем предбанника;
приток должен соответствовать выходу воздуха;
движение воздуха направляется от жилой зоны к хозяйственной;
наиболее эффективным считается комбинированный воздухообмен с вентилятором на вытяжке;
решетка вентиляции обустраивается на двухметровом уровне от грунта.

Рассмотрим, как выполняется вентиляция в предбаннике бани своими руками:

дверь из парилки должна быть максимально приближена к печке для обеспечения комфортного температурного режима;
на противоположной стороне от парилки делают отдушину 0,15х0,2 м с регулировочной заслонкой;
устанавливают осевой вентилятор вытяжной;
приточная отдушина выполняют на полуметровой высоте над полом;
под полом предбанника обустраивают воздухопровод выхода горячего воздуха из парной, улучшая отопление.

в подполе делают цементную стяжку с уклоном к трубе стока;
для крепления лаг пола используют тумбы из кирпича;
фундамент бани под настилом пола должен иметь отверстия для воздуха на противоположных сторонах, но не напротив друг к другу;
при укладке настила между досками обеспечивают зазоры около 8 мм;
обустраивают отметку чистового пола над уровнем поддувала печи;
вентиляционные отдушины в подполе необходимо снабдить регулировочными заслонками и защитными решетками.

Каркасные бани

В них вентиляция сооружается примерно так же как и в обычных деревянных банях. Наполнители каркаса могут быть невлагостойкими. Защита вентиляционных каналов от влаги должна осуществляться так же, как и в случае с банями из пеноблока.

Приточная вентиляция в бане на естественной тяге куда надежнее, чем на вентиляторах. Вариант с вентиляторами актуален только для больших помещений. Их наличие обеспечивает свои плюсы, например, можно быстро проветрить помещение, включив их на полную мощность.

Информация. Комплектующие для банной системы можно приобретать в магазинах кондиционеров

С осторожностью нужно использовать пластиковые решетки и воздуховоды. Они могут оказаться нестойкими при высокой температуре.

Лучше предпочитать металлические, деревянные комплектующие и специальную фурнитуру в «банном» исполнении.

Типовой комплект:

решетка под вентиляцию в баню (в необходимом количестве);
задвижки, регулируемые, ручные (не менее двух);
воздуховоды металлические;
колпак для защиты трубы на крыше;
элементы состыковки воздуховодов.

Вентиляционную трубу на крыше располагают по таким же правилам, как и печную, только никакой теплоизоляции для нее не требуется. Она не должна быть ниже высоты конька. Защитный колпак предохраняет воздуховоды от дождя.

Если для печных труб в элитных банях используется нержавеющая сталь, то для воздуховодов всегда сгодится обычная оцинкованная. Они не подвергаются никаким механическим нагрузкам, поэтому служат очень долго.
