Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

Устройство кровли из металлочерепицы: технология и выбор конструкции

Кровельный пирог — это конструкция из материалов, послойно заполняющих пространство крыши.

Устройство крыши из металлочерепицы зависит от типа кровли, которая может быть теплой или холодной. Холодная кровля – это кровля без прокладки утеплительных слоев, она уместна в тех случаях, когда в доме есть чердак, и утепление можно проложить в его перекрытии. Теплая кровля необходима тогда, когда жилое пространство находится прямо под крышей.

Конструкция холодной кровли

Холодная крыша под металлочерепицу имеет всего два основных слоя: покрытие из металлочерепицы и гидроизоляционный слой для предотвращения образования конденсата.

Покрытие и гидроизоляция отделяются друг от друга обрешеткой и контробрешеткой. В коньке крыши (место смыкания скатов) проводится вентиляция, это нужно для доступа воздуха во внутреннее пространство и для обеспечения испарения накапливающейся воды.

Гидроизоляционный слой выполняется из ПВХ мембран или из полиэтиленовых пленок. При его укладке недопустимо полное натяжение пленки, следует оставить ее провисающей на 20-25 миллиметров – это улучшит ее проводимость и упростит стекание влаги.

Гидроизоляция прикрепляется к стропилам строительным степлером и фиксируется под обрешеткой с помощью саморезов.

Чтобы рассчитать количество кровли, воспользуйтесь нашим онлайн-калькулятором.

Таким образом, конструкция холодной крыши будет состоять из следующих слоев (в порядке удаления от потолка):

• Гидроизоляция.
• Контробрешетка.
• Обрешетка.
• Металлочерепица.

Устройство холодной крыши

Пирог теплой кровли содержит большее количество слоев.

Устройство мансардной кровли

Главной конструкцией здесь является утеплитель, он заполняет большую часть межстропильного пространства и выполняет звукоизолирующие функции. Его толщина зависит от климатических особенностей региона и от характеристик здания, чаще всего она составляет 15 см и более. Огнеупорность – это одна из важнейших характеристик утеплителя.

Теплоизоляция укладывается в пространства решеток, образуемых стропилами.

К числу наиболее распространенных материалов для утепления относятся:

1. экструдированный пенополистерол;
2. пенопласт;
3. стекловата;
4. базальт;
5. керамзит.

Еще одним необходимым элементом «пирога» теплой кровли является пароизоляционный слой. Он защищает утеплитель от конденсата, проникающего со стороны помещения.

Пароизоляция прикрепляется к стропилам с помощью степлера. Она должна находиться ниже теплоизоляционного слоя.

Пароизоляционные пленки производятся на основе полиэтилена, полипропилена, изоспана.

Гидроизоляция – это необходимая конструкция не только в холодной кровле, но и в теплой. Принципы ее выбора и монтажа одинаковы для обеих разновидностей.

Конечная конструкция кровли из металлочерепицы будет иметь следующие упорядоченные слои:

• Пароизоляция.
• Нижняя обрешетка (изолирует пароизоляцию от теплоизоляции).
• Утеплитель.
• Гидроизоляция.
• Контробрешетка.
• Обрешетка.
• Металлочерепица.

Серединное положение утеплителя между наружными и внутренними защитными слоями обеспечивает ему максимальную безопасность и износоустойчивость.

Кровля из металлочерепицы: технология создания утепленной крыши

Между всеми слоями следует оставлять небольшие зазоры для создания естественной вентиляции.

ВАЖНО! Плотное заполнение межстропильного пространства является залогом надежности и долговечности крыши. Недостаточная толщина слоев пирога приведет к образованию обширных пустых пространств, накапливающих влагу и снижающих эксплуатационные свойства покрытия.

Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция

Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция.

Элементы для улучшения вентиляции

Естественной тяги, основанной на разности высоты и давления воздушного столба, часто бывает недостаточно для обеспечения нормальной циркуляции воздуха в подкровельном пространстве или в доме.

Недостаточность циркуляции приводит к таким последствиям, как:

• скопление конденсата и появление плесени;
• ржавление металлических частей и конструкций кровли;
• крошение бетонных конструктивных элементов
• гниение и рассыхание древесины;
• промокание теплоизоляции, ее порча и неэффективность.

Все это в скором времени приведет к нарушению целостности гидроизоляции и появлению протечек в крыше. Это значит, что кровлю придется ремонтировать или менять, поэтому намного эффективнее сразу установить хорошую вентиляционную систему.

Для усиления тяги используют специальные элементы:

1. Аэраторы выглядят как плоские пластины- накладки. В этом приборе постоянно поддерживается низкое давление, воздух в аэраторе разрежается. Благодаря этому легко создается разница давлений – из подкровельного пространство отработанный воздух выводится быстро и легко. Элементы могут отличаться по размеру, так же, для разных типов крыш их понадобится различное количество. Правило установки аэраторов на крышу– шаг между приборами не должен превышать 12 метров. Монтаж производится на самые высокие точки крыши, лучше для этого выбирать места стыков утеплителя.
2. Коньковые аэраторы необходимы для скатных крыш. Эти элементы монтируются вдоль коньковой линии, обеспечивая усиление естественной вентиляции подкровельного пространства. Коньковые аэраторы сочетаются с любыми кровельными материалами, особенно важны они для крыш, покрытых гибкой черепицей. А вот уклон скатов должен быть определенным – от 15 до 45 градусов. На таких крышах изначально предполагается оборудование коньковых продух, в эти пазы и вставляются аэраторы. На этапе ремонта крыши можно вырезать участок под аэратор лобзиком или другим элементом. Обязательно нужно следить за герметичностью конькового аэратора, ведь он устанавливается по центру крыши – неправильный монтаж приведет к протечкам.
3. Дефлекторы работают по принципу конвекции – влажный воздух и пар с помощью этих приборов выводится из кровельного пирога, обеспечивая его просушку и вентиляцию. Согласно строительным нормам, на каждые 100 квадратов кровли должен устанавливаться хотя бы один дефлектор.

Чтобы вывести вентиляционные каналы на крышу, необходимо сделать предварительный расчет.

Внимание! Часто все вентиляционные ходы, ведущие из разных частей дома, объединяют в одну шахту. Как показывает практика, такой способ будет эффективным только при очень грамотном расчете и монтаже всех элементов системы

Делая все своими руками, лучше вывести на крышу три отдельных вентиляционных канала.

Ошибка расчетов или монтажа приведет к тому, что по дому распространятся кухонные запахи, «ароматы» канализации, нарушится микроклимат и циркуляция потоков в подкровельном пространстве.

Разновидности вентиляционных труб

Сама по себе вентиляционная труба для вытяжки на крышу разделяется на несколько категорий. В первую очередь различается форма сечения вентканалов:

• круглая;
• прямоугольная;
• нестандартная.

В процессе производства вентиляционных каналов могут применяться различные виды материалов. Наиболее популярными считаются такие как алюминий, нержавеющая или оцинкованная сталь, ткань на полиэфирной основе и пластик.

https://youtube.com/watch?v=l0_GJF42Oc4

https://youtube.com/watch?v=5jxhOSbOhhA

https://youtube.com/watch?v=hvAr8-j8PFM

https://youtube.com/watch?v=_YBf9tCmt-Q

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка приточного вентиляционного клапана при монтаже оконного блока.

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

• Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
• В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс монтажа вентклапана в стену.

При выборе места установки клапана необходимо учитывать следующие моменты:

• легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
• правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
• возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и калорифер для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Элементы кровельной вентиляции

Функционирует принудительная вентиляция согласно принципу конвекции: поскольку теплый воздух более легкий, его потоки перемещаются вверх, при этом освобождая место прохладным воздушным массам с большим весом. Зачастую также устанавливается проход через крышу для вентиляции, облегчающий циркуляцию воздуха.

Согласно положениям СНиП, чтобы обеспечить вытяжку, потребуются следующие элементы кровельной вентиляции:

1. Карнизные продухи. Посредством них под крышу с мансардой проникает атмосферный воздух. Для изготовления продух используют недорогие пиломатериалы, которые прикрепляют с маленьким зазором, или специальные конструкции – софиты, представляющие собой металлические или пластиковые панели с частично нанесенной перфорацией. За счет этих отверстий воздух беспрепятственно проникает в помещение.
2. Слуховые окна. Они служат для вытяжки и облечения доступа воздуха. Такие окна обустраивают, если мансардное помещение в доме не отапливается, и его не используют для проживания.
3. Коньковые аэраторы. Этот элемент вентиляции, имеющий перфорацию, монтируют вдоль конька мансардной скатной крыши. Он служит для выведения нагретого воздуха наружу из помещения.
4. Скатные дефлекторы. Данные устройства не что иное, как трубы для вентиляции. Устанавливают эти воздуховоды на кровле, на скатах. Они состоят из трубки сечением 20 –50 миллиметров, которую прокладывают сквозь слои изоляционного пирога. Сверху дефлекторы оснащают защитной сеточкой и колпачком.
5. Кровельный материал модульного типа. Укладывают покрытие из отдельных плиток, оставляя зазоры для циркуляции воздушных масс. С точки зрения обустройства вентиляции данный материал является более удачным решением для крыш с теплой мансардой, чем листовая сталь или мягкая битумная черепица.

Если запроектирована жилая мансарда, тогда потребуется монтаж более сложной системы, состоящей из:

• скатных дефлекторов;
• карнизных продухов;
• конькового аэратора.

Согласно СНиП, число вентиляционных отверстий определяют с учетом площади кровельной поверхности из расчета 1 — 2 штуки на 25 «квадратов».

Вентиляция вальмовой крыши

Вентиляцию вальмовых крыш условно можно разбить на две группы — проветривание холодного чердака и утеплённой мансарды.

Обустройство вентиляции холодного чердачного помещения трудностей не представит. Благодаря большому объёму чердака здесь практически нет преград для нормальной циркуляции воздушных потоков. Воздухообмен происходит через карнизный свес, конёк и хребет. Слуховые окна, забранные решётками и расположенные на противоположных сторонах крыши, обеспечивают сквозняк.

Естественная циркуляция воздуха происходит через вентзазор в кровле и слуховые окна

Когда нужно усилить вентиляцию, устанавливают аэраторы вдоль прохода ендов. Но они имеют смысл, если угол наклона ската более 45°. В противном случае на сложных участках в зимнее время из-за скапливания снега работа аэраторов будет неэффективной.

При небольших наклонах лучше сделать принудительное проветривание, используя кровельные вентиляторы, инерционные турбины либо насадки достаточной высоты, чтобы их не засыпало снегом.

Вентиляция утеплённого подкровельного пространства (мансарды)

Проветривание мансарды желательно планировать во время строительства, поскольку её обустройство более трудоёмко, чем оборудование вентиляции холодного чердачного помещения. Здесь нет свободной циркуляции воздуха, оттого пространство для воздухообмена создаётся за счёт смонтированной между утеплителем и настилом обрешётки.

Циркуляции воздуха в утеплённом помещении происходит зп счёт вентиляционного зазора в кровельном пироге

К тому же обязателен зазор не менее 2–3 см между гидро- и теплоизоляцией. Если глубина стропил не позволяет сделать нужный зазор, то их наращивают с помощью досок.

Но такой метод воздухообмена довольно трудно сделать на крышах сложных форм с множеством изломов и примыканий. Потому кровельщики советуют монтировать прямо на утеплитель диффузионные мембраны (паропроницаемые), которые пропускают влагу лишь в одном направлении.

Основные ошибки при монтаже вентиляции

Типичным промахом является неправильное определение необходимой устойчивости всего вентиляционного стояка. Закрепление трубы только на верхней части кровли, без опоры на стропила или другой элемент обрешетки не обеспечивает надежности конструкции.

Рассчитывать вывод вентиляции на крыше нужно сразу с учетом дополнительных насадок и устройств. Они не только увеличивают вес трубы, но и создают дополнительную парусность при порывах ветра. Поэтому под них нужен определенный запас устойчивости конструкции.

Герметизацию прохода трубопровода через крышу нужно проводить не только снаружи, но на внутренней части кровли.

Серьезной ошибкой является бессистемное проведение вентиляции во внутренних помещениях. Любой дополнительный поворот магистрали или лишний стык приводят к уменьшению тяги в системе и к уменьшению эффективности ее работы.

Методы расчета потерь давления в вентиляционной трубе

Помимо высоты трубы также производится расчет потерь давления, происходящих в воздуховоде. Для расчета используется сразу несколько формул:

1. Потери давления воздуха можно рассчитать при помощи формулы P = R*L + z. При этом R – это потеря давления непосредственно на трение, z — потери давления на сопротивления местные, а L — длина воздуховода.

2. Чтобы рассчитать потери давления для круглого воздуховода, нужно использовать формулу Pтр = (x*l/d) * (v*v*y)/2g. Обозначения в данной формуле расшифровываются следующим образом: x — это коэффициент сопротивления трения, g обозначает ускорение свободного падения (оно равно 9,8 м/с2), d — диаметр воздуховода, y — плотность воздуха и v — скорость течения воздуха.

Монтаж обрешётки

Тип и способ монтажа поперечной обрешетки зависит от используемого кровельного покрытия. Для холодной кровли хорошо подходят и шифер, и профилированный лист, металлическая и битумная черепица. Все зависит от эстетических предпочтений и уклона скатов.

Всего можно выделить два вида обрешётки для холодной кровли: сплошную и дощатую. Сплошная обрешётка хорошо подходит для мягкой черепицы, а также материалов вроде профлиста, сильно шумящих во время дождя. Плотное прижатие покрытия к сплошной массивной основе устраняет нежелательный акустический эффект и существенно облегчает монтаж кровли.

Сплошную обрешётку выполняют либо из ОСП 3 и 4 классов, либо из влагостойкой фанеры на фенол-формальдегидных смолах. Минимальная толщина фанеры составляет 8 мм при шаге стропильных ног 60 см. ОСП имеет более рыхлую структуру, для надёжной фиксации крепежа в ней толщина должна быть не менее 12 мм.

Когда все листы закреплены, стыки нужно заполнить нетвердеющей битумной мастикой или специальным кровельным герметиком. После герметизации рекомендуется проверить по натянутому шнуру плоскость обрешётки, при необходимости устанавливая подкладки разной толщины в местах основного крепления.

Устройство дощатой обрешётки значительно проще

Для неё подойдёт и обрезная, и необрезная доска, важно только не использовать материалы, не калиброванные по толщине. Доски обрешётки прибивают перпендикулярно стропилам

При этому нужно учесть два фактора:

При этому нужно учесть два фактора:

1. Основные доски, к которым осуществляется крепление покрытия выбранного формата, должны располагаться на линии перехлеста между листами. Для этих целей рекомендуется отобрать наиболее широкие доски.
2. В диапазоне между основными досками следует установить несколько дополнительных, учитывая рекомендуемую производителем степень заполнения обрешётки и количество промежуточных рядов крепления.

В случае выбора в пользу необрезной доски, её нужно располагать более широкой плоскостью кверху. Для крепления лучше не использовать шурупы и саморезы, обычные гвозди подойдут лучше любого другого крепежа.

Особенности организации вентиляции кровли

Подкровельные вентиляционные системы бывают нескольких видов, и различаются конструктивными особенностями и ассортиментом используемых вентиляционных устройств.

Обычный влаго- теплозащитный пирог крыши состоит из нескольких слоев, каждый из которых защищен от скопления конденсата. Поэтому, конструкция «пирога» напрямую влияет на выбор вентиляционных устройств и нюансы организации вентсистемы.

Материалы, используемые при устройстве крыши здания, различаются по своим эксплуатационно-техническим качествам. На современном рынке стройматериалов представлено большое количество покрытий для кровли – металлических (профнастил, металлочерепица), асбоцементных (шифер), полимерных (мягкая черепица).

Каждый из перечисленных кровельных материалов обладает разными показателями теплопроводности, что влияет на интенсивность образования конденсата в чердачных помещениях.

Правильно подобранная и смонтированная подкровельная вентсистема должна обеспечивать:

• Стабильный температурный баланс во всём чердачном пространстве.
• Эффективное удаление пара, поступающего под крышу из жилых помещений.
• Снижение уровня нагрева крыши под действием солнечных лучей.
• Увеличение срока службы, как самих кровельных конструкций, так и всего здания.

Для создания воздухообмена в подкровельном пространстве используются следующие устройства и приспособления:

• Продухи, располагающиеся в карнизах и коньках крыши.
• Аэраторы.
• Крышные вентиляторы для обустройства принудительной циркуляции воздуха.
• Вытяжные отверстия в скатах кровли.
• Слуховые окна чердаков.
• Вентиляционные каналы. Актуальны для жилых мансард и чердаков, разделенных перегородками на отдельные помещения.

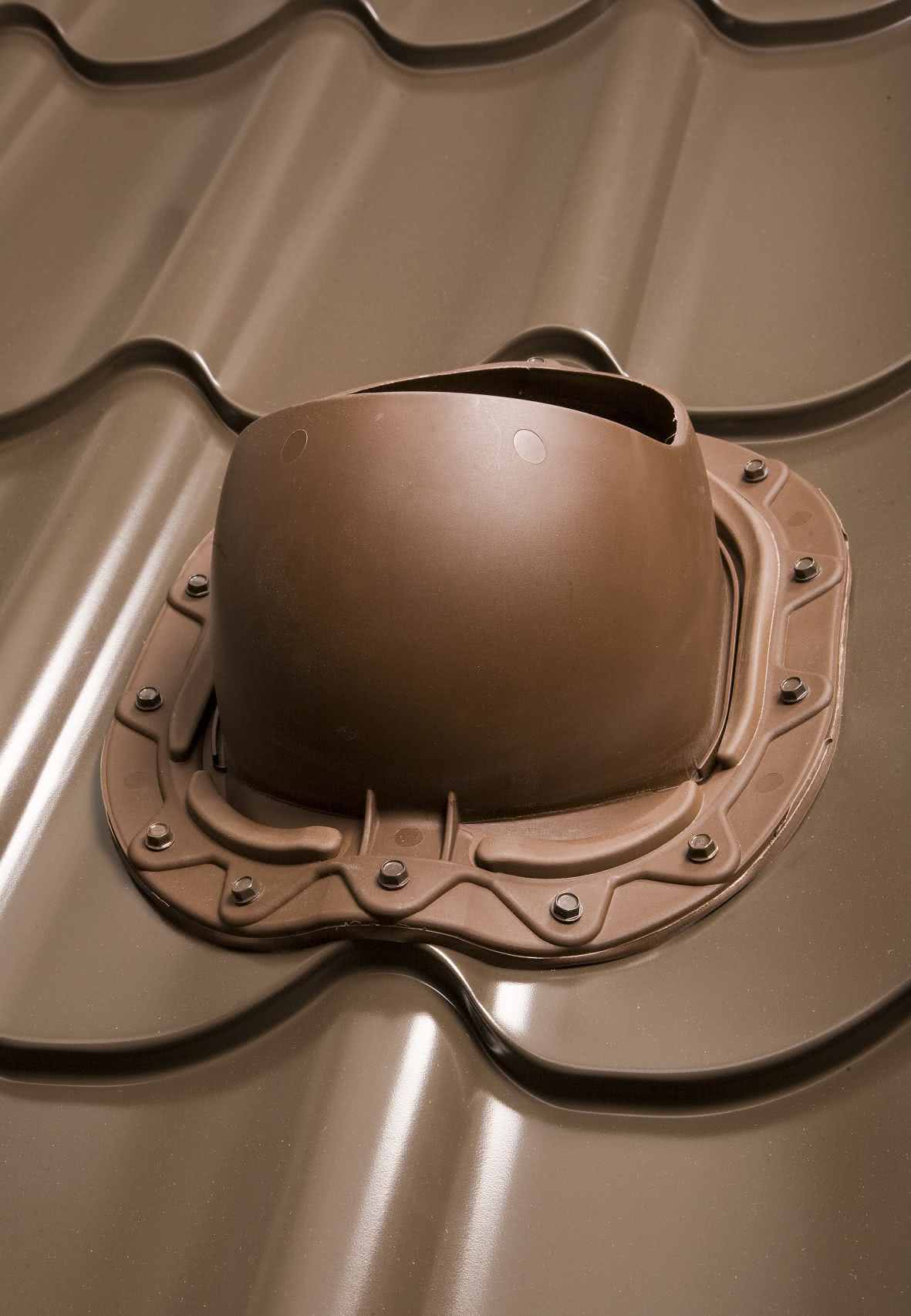

Виды узлов: какой проход воздуховода выбрать?

Производители рекомендуют для различных типов кровли применять индивидуальные узлы прохода сквозь кровлю. Проконсультировавшись у продавцов специализированных магазинов, можно вместе с кровельным материалом приобрести необходимую конструкцию прохода.

Современные специализированные узлы прохода оснащены продвинутыми системами контроля потоков воздуха. Такое оборудование более точно соответствует нынешним требованиям комфорта. Установка таких систем требует больше навыков, нежели обычных устройств.

В обустройстве кровельного прохода без элемента заводского производства используются металлические или железобетонные стаканы, в которых закрепляют гильзу – отрезок трубы большего диаметра, чем вентиляционный выход

Прежде чем приобретать высокотехнологичный узел прохода, оцените целесообразность его приобретения. Если объемы помещений небольшие, лучше остановить выбор на обычных механических моделях.

Узел прохода — это труба с заглушкой. Но разные модели могут  отличаться  своими параметрами и видом.

Таблица разновидностей воздуховод на крышу дома:

Все модели имеют индивидуальную маркировку, с помощью которой легче разбираться в разновидностях оборудования. Это соединение букв и цифр соответствующих определенному экземпляру, к примеру УП1-03.

На плоских кровлях проход обустраивается с помощью юбки из гидроизоляционного ковра и установленного сверху герметичного колпака или подобного приспособления

Две цифры в конце, показывают размер конструкции. Они колеблются в пределах 01 — 10. Первая цифра указывает на конструктивные особенности продукта.

В этом случае, единица демонстрирует, что узел без клапана и кольца конденсата. Двойка указывает, что конденсатное кольцо отсутствует, но есть механический клапан. Наличие тройки указывает на модель с кольцом + механическим клапаном.

Полезные рекомендации

При устройстве вентиляции подкровельного пространства своими руками надлежит учитывать ряд немаловажных моментов.

• Если вы намереваетесь получить более сильный эффект от движения потоков воздуха, то необходимо применить паро- и гидробарьеры, расположенные под обрешеткой. Они представляют собой специализированные сетки, которые без затруднений пропускают воздух, но препятствуют прохождению влаги и пара.
• Для обеспечения вентиляции под кровлей обыкновенной односкатной крыши хватит небольшого числа отдушин, размещенных в нижней и верхней частях в равном количестве. При необходимости можно дополнить вентсистему вентилятором для принудительной вытяжки.

Если вы ставите вентилятор в сооружении, которое находится в местности с влажностью выше нормы, то и вентилятор должен быть наделен более высокой мощностью электродвигателя. Вентиляторы необходимо монтировать параллельно с сооружением крыши. Врезка устройства в готовую кровлю сложнее и обойдется существенно дороже.

На крыше превосходно работает комбинация – полноценная вентиляция конька и вспомогательные элементы для усиления потока воздуха. Если, к примеру, зимой одно из них будет повреждено, то остальное останется в рабочем состоянии

Подкровельное пространство будет на сто процентов защищено от скопления конденсата.
Также необходимо обратить внимание на суммарную составляющую всех осадков, выпадающих за год. На территориях с обильными снегопадами необходимо воздуховоды поднять на более высокий уровень, в противном случае снежные заносы перекроют собой низко установленные аэраторы.

И последнее – стремление сэкономить при устройстве вентиляции кровли может плохо кончиться, являясь источником возникновения проблем как с покрытием кровли, так и с конструктивными элементами. Правильная организация эффективного воздухообмена является гарантией того, что крыша прослужит не один десяток лет без потребности в ремонте, обеспечивая основательную защиту всего строения и комфортабельные условия для проживания.

Устроить вентиляцию под кровлей своими руками для крыши любого вида не так уж трудно, а позитивных эффектов у подобной конструкции немалое количество.

Кровельная вентиляция в гибкой черепице показана в следующем видео.

Как вывести трубу через крышу из профнастила

Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.

1. Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
2. Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
3. Затем определяются с высотой трубы согласно СНиП.
4. Изготавливают трубу сами, или покупают готовую и проводят монтаж.

Высота вентиляционных шахт по СНиП

При расчёте высоты вентиляционных шахт учитывают:

• возвышение трубы относительно самой верхней точки кровли и смежных построек;
• общую протяжённость дымового канала;
• размер оголовка;
• проектировочную высоту.

Требования и нормы по СНиП:

• для плоской кровли минимальная высота составляет 1 м;
• если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
• при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;
• когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10 o .

Длина и сечение труб

• Вентиляционный трубопровод для обустройства канала подбирается таким образом, что периметр сечения вентиляционного канала составит как минимум 0,016 кв. м.
• Каждая сторона канала составляет по меньшей мере 10 см, но в процессе создания строения канала вытяжки параметры его стен фактически не высчитывают.
• Выбор осуществляется в соответствии со стандартом – 14 на 14 см. Длина его в основном достигает не меньше 3 м.
• Если сечение 14 на 27 см длину подбирают в расчете больше 2 м.

Все необходимые расчеты, естественно, осуществляются предварительно, до того момента, когда закрывается вентиляционная труба при необходимости.

Похожие записи:

Плиты перекрытия (жби, жб, железобетонные): размеры, монтаж, технические характеристики, серия Устройство отмостки и дренажа фундамента Изготовление ферм из профильной трубы своими руками Диапазон размеров ламинатной доски Проекты гаражей с хозблоком: варианты и способы их реализации + фото Плесень в бане: как избавиться
