Расчет средней толщины утеплителя
Толщина теплоизоляционного слоя – это важный параметр. Он рассчитывается для каждого дома в индивидуальном порядке и зависит от конструктивных особенностей строения, климатических условий, характерных для данной местности, и типа выбранного утеплителя.
Формула расчета средней толщины теплоизоляционного слоя прописана в СНиП 23-02-2003 «Тепловая защита зданий». Она выглядит следующим образом:
толщина утеплителя =Rх A,
где R— тепловое сопротивление строительной конструкции, нормируемое для конкретного региона (это значение можно узнать из специальной карты-схемы в приложении к СНиП);
A – коэффициент теплопроводности утеплителя (это значение указывается в инструкции к теплоизоляционному материалу либо его также можно посмотреть в СНиП).
Если необходимо положить утеплитель тонким слоем, специалисты советуют использовать экструдированный пенополистирол либо материалы в рулонах или матах. Второй вариант обеспечивает большую прочность и упругость.
Технология и особенности утепления пола снизу в деревянном доме
Для каждого из видов утеплителя существуют некоторые особенности использования.
Минеральная вата
Размеры рулонов и плит обычно кратны 60 см, что делает именно это расстояние оптимальным шагом между лагами. Минеральная вата нарезается по размеру резаком и укладывается в пространство между лагами. Для плотного прилегания размер должен быть на 1–2 см больше, чем расстояние между лагами. Вату не следует с силой приминать, поскольку это может повлиять на ее характеристики.
Оптимальным вариантом будет укладка двух слоев утеплителя. Второй слой укладывают таким образом, чтобы стык нижнего слоя приходился на центр верхнего куска. Такой способ укладки позволит избежать попадания холодного воздуха в помещение.
Видео описание
С этапами утепления пола минеральной ватой по лагам можно познакомиться в видео:
https://youtube.com/watch?v=Ckn5-NZekoM
Пеноплекс и пенопласт
Если при утеплении деревянного пола снизу в частном доме используется пенопласт, необходимо учитывать несколько правил работы с ним:
- Пенопласт впитывает воду, поэтому гидроизоляция обязательна. Многие специалисты не учитывают это свойство при монтаже, что ведет к снижению теплоизоляционных характеристик.
- Рекомендуется нарезать листы не точно по размеру промежутка между лагами, а на 1–2 см меньше. Это позволит заполнить зазоры между листом и лагой монтажной пеной, что увеличит теплоизоляционные свойства. Стыки между листами так же необходимо запенить.
Крепление листов можно осуществлять с помощью реек, распорных клиньев или специальных клеевых составов.
Утепление пола пенопластом в деревянном домеИсточник sk-amigo.ru
Принцип работы с пеноплексом ничем не отличается. Но из-за меньшей толщины материала его можно уложить с перекрытием стыков листов, чтобы избежать возникновения островков холода (аналогично минеральной вате).
Но при таком способе значительно увеличивается расход материала, а это дополнительные финансовые затраты.
Пенофол
Благодаря свойству не пропускать влагу, пенофол не нуждается в дополнительной укладке паро- и гидроизоляции. Но чтобы водяной пар, который образуется в помещении, не оседал на слое утеплителя, между ним и половым покрытие необходим воздушный зазор для циркуляции воздуха.
Укладка производится фольгированной стороной только вверх. Это обеспечит отражение тепла, что увеличит температуру в доме. Пенофол можно использовать как гидроизоляцию при укладке минеральной ваты или пенопласта. Это может увеличить теплоизоляцию в несколько раз, но такой метод достаточно дорогостоящий.
Стыки пенофола заделываются клейкой лентойИсточник build.4-u.info
Продается материал в рулонах и легко нарезается кусками нужного размера. Крепление осуществляется строительным степлером на скобы либо тонкими рейками, которые прибиваются гвоздями. Для улучшения результата рекомендуется укладывать пенофол в несколько слоев.
Одна из главных проблем деревянных домов – холодный пол, который мешает комфортной жизни и увеличивает расходы на отопление. Правильное утепление позволит решить эту проблему. Независимо от материала, который выбран для утепления готового пола в деревянном доме снизу, требуется неукоснительно следовать общей технологии и порядку утепления, а также учитывать особенности конкретного утеплителя. Затраты на обустройство утепления окупаются в течение одного сезона.
Виды синтетических утеплителей
Теплоизоляционные материалы предназначены для уменьшения теплопроводности ограждающих конструкций и сохранения тепла внутри помещения. Среди огромного разнообразия материалов можно выделить следующие виды искусственных утеплителей.
Минеральная вата (каменная или стеклянная)
Это плиты или маты из волокна, которое получается путем расплава базальтового или стеклянного сырья. Для соединения полученных в процессе производства нитей в единое полотно используются связующие синтетические смолы – меламиновые, акриловые и другие. Для придания влагостойких свойств добавляют гидрофобизирующие аддитивы.
Плотность варьируется в пределах 20-220 кг/куб. м. От этого показателя зависит область применения. Плиты с наименьшим показателем используются только для ненагруженных конструкций (стены).
Минеральная вата для утепления пола должна иметь плотностный уровень не менее 100 кг/куб. м.
Коэффициент теплопроводности этого вида утеплителей не самый низкий – от 0,030 до 0,041 Вт/мК. Уровень паропроницаемости начинается от 0,20 мг/(м*ч*Па), что вполне соответствует аналогичному показателю древесины, а значит, допускается к применению в деревянных домах.
Плюсы качественной минеральной ваты:
- Мягкость.
- Устойчивость к биоразложению.
- Возможность монтажа многослойных конструкций. Толщина утеплителя – 5-20 см, для создания необходимого слоя рекомендуется два или три слоя с перехлестом швов.
- Хорошо держит форму и устанавливается враспор, благодаря чему не нуждается в дополнительных фиксирующих конструкциях.
Недостатки: боязнь воды, при неправильном монтаже без соответствующей пароизоляции быстро увлажняется и теряет свои энергосберегающие свойства. При контакте с материалом требуются защитные очки и перчатки.
Наиболее известные производители: Knauf, Rockwool, Isover.
Пенопласт
Пенопластовые плиты представляют собой вспененную ячеистую пластиковую массу. Уровень теплопроводности хуже, чем у минеральной ваты – 0,033-0,048 Вт/мК. Показатели плотности невысокие – от 11 до 35 кг/куб. м., коэффициент водопоглощения малый – не более 3,5% по объему. Форма выпуска – плиты размером 1х1 м или 1,2х0,9 м, толщина – 2-10 см.
Популярность пенопласта объясняется невысокой ценой, удобством монтажа и малым весом. Однако при этом материал довольно хрупкий, во время пожара не горит, но начинает плавиться и выделяет при этом токсичные для человека вещества. Показатель паропроницаемости – не более 0,05 мг/(м*ч*Па), соответственно пенопласт для утепления пола использовать нежелательно.
Экструдированный пенополистирол (ЭППС)
ЭППС выпускается из полистироловых гранул, помещенных в экструдер. Масса под высоким давлением выдавливается, и получается плотный материал с неплохими теплоизоляционными характеристиками. Теплопроводность материала составляет 0,028-0,033 Вт/мК, коэффициенты водопоглощения и паропроницаемости очень низкие – почти нулевые.
Пенополистирол для утепления пола в деревянном доме использовать нельзя. Непроветриваемая конструкция быстро начнет гнить, разрушаться.
ЭППС – жесткий материал, выпускается плитами толщиной 2-100 мм, плотностный индекс варьируется от 25 до 45 кг/куб. м. Наиболее известный – Пеноплекс. Для утепления пола из бетона применяется в плотности не менее 35 кг/куб. м.
Вспененный полиэтилен (Изолон, Пенофол)
Вспененный полиэтилен считается самым дешевым утеплителем. Используется одновременно как гидроизоляция, демпферная подложка для напольных материалов, монтируемых «плавающим способом».
Уровень его теплоемкости по сравнению с другими видами утеплителей мал, но его вполне достаточно для изоляции труб, вентиляционных шахт и других конструкций и коммуникаций.
Поскольку паропроницаемость материала нулевая, категорически запрещается использовать Изолон и Пенофол для утепления пола из дерева.
Пенополиуретан напыляемый
Пенополиуретан – это разновидность вспененной пластмассы с мелкоячеистой структурой. Материал напоминает монтажную пену, но соотношение газов и твердой части составляет 90:10. Наиболее известный тип полиуретанового материала, используемого повсеместно в быту, – обычный поролон.
По утверждению производителей, коэффициент теплопроводности пенополиуретана составляет 0,023-0,025 Вт/мК. Это отличный показатель, но, учитывая нулевую теплопроводность и невысокую плотность готового материала (до 28 кг/куб. м), не рекомендуется использовать его для теплоизоляции деревянного пола.
Видео — утепление деревянного пола пенополиуретаном:
https://youtube.com/watch?v=sObIdDSXpnI
Технология монтажа перекрытий из дерева
Для выполнения работ потребуются следующие инструменты:
- топор;
- циркулярная пила;
- ножовка;
- молоток;
- шуруповерт;
- саморезы и гвозди;
- рубанок;
- гидроизоляционный и теплоизоляционный материалы;
- строительный уровень длиной не менее 80 см.
- При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
- Торцы балок обмазывают битумом.
- Укладывают опоры в предварительно подготовленные проемы.
Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.
Деревянные перекрытия в доме монтируют по следующим правилам:
- уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
- балки должны располагаться на расстоянии 40-50 см от дымохода;
- каждую 3-4 балку крепят к стене анкерами;
- пространство между брусом и стенками гнезда заполняют паклей или стекловатой.
Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.
Технология устройства настила
В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.
Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.
Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.
Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.
Типы перекрытий из дерева
В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.
Существует следующее подразделение несущих сводов по видам:
- Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
- Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
- Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.
В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.
Калькулятор расчета утепления деревянного пола на лагах
Несколько советов по работе с калькулятором
Особой сложности работа с программой не составляет.
- Для начала предлагается выбрать материал для термоизоляции. В списке как наиболее часто применяемые утеплители, так и более «экзотические», но тоже вполне подходящие для таких условий расположения. Именно толщину этого слоя и рассчитает калькулятор.
- Далее, необходимо по карте-схеме определить нормированное значение «для перекрытий» (выделено синими цифрами) для своего региона проживания. Это значение указывается в соответствующем поле калькулятора.
- Следующим шагом указываются параметры чернового пола – материал его изготовления и толщина. Но это только в том случае, если черновой пол сплошной, без просветов. Если же доски будут установлены разреженно, или чернового пола вовсе не планируется, то оставляется толщина по умолчанию равная нулю.
- Ну и, наконец, последним шагом указывается толщина и материал верхней сплошной обшивки пола.
- Результат, то есть минимальная толщина слоя утеплителя, будет показан в миллиметрах. Его приводят к стандартным толщинам выбранного термоизоляционного материала, естественно, округляя в бо́льшую сторону.
Утеплитель располагается в два слоя, с обязательным перекрытием стыков нижнего ряда.
Может случиться так, что потребуется утепление в два или даже в три слоя. Тогда верхний слой должен полностью перекрывать стыки между плитами (блоками) нижнего.
Для насыпных или напыляемых материалов можно ограничиваться слоем рассчитанной толщины.
Завершим публикацию видеосюжетом, посвященным утеплению деревянного пола первого этажа в частном доме. Навесной газовый котел читайте в нашей статье.

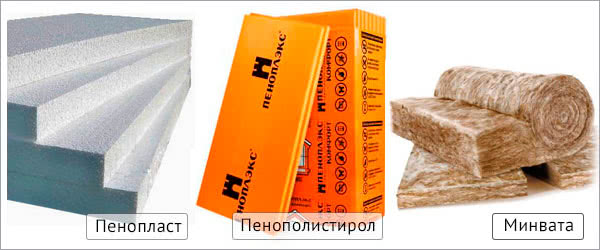

Виды утеплителей и их выбор
Теплоизоляционная защита деревянного дома по балкам перекрытий включает в себя целый комплекс монтажных работ, связанных с утеплением пола «холодного» чердака или второго этажа снаружи и потолочной части жилого помещения – изнутри.
Для надёжной теплоизоляции указанных конструктивных элементов частного дома снаружи и изнутри могут применяться следующие утеплительные материалы:
- пенопластовые пластины определённого размера и толщины;
- минеральная или базальтовая вата;
- пеноплекс или пенополистирол;
- керамзитовая насыпка (для защиты напольной части перекрытия).
Все перечисленные выше материалы имеют вполне доступную цену и позволяют организовать качественное утепление перекрытий в доме своими руками.
Утеплитель для утепления внутри жилых помещений
Древесно-стружечные утеплители
Считаются одним из самых качественных и простых материалов для теплоизоляции пола. К ним относятся:
- обычные опилки
- фанера
- ДСП
- эковата
Опилки отличаются небольшим весом, с ними легко работать. На их основе приготавливаются специальные смеси, включающие песок, цемент и другие компоненты. Самый простой вариант раствора на основе опилок изготавливается из 10 ведер опилок, 0,5 ведра воды, 1 части цемента и 1 части извести. Все смешивается до образования густой массы, которую наносят на поверхность и выравнивают по уровню. После высыхания материал может немного хрустеть, но не ломается и не дает усадку. Подробное описание технологии использования опилок как утеплителя.
Фанера— очень простой вариант утепления. Работать с ней несложно. Материал не требует полного покрытия антисептиком и шлифовки. При эксплуатации практически не подвергается деформации. Вариантами утепления может быть укладка в 1 или 2 слоя. В первом случае подойдет фанера толщиной в 6−8 см, во втором — не менее 12 см. Материал крепится на лаги саморезами и допускает небольшие зазоры между листами, которые в будущем предотвратят возможный скрип полов. Фанеру можно покрыть линолеумом, ламинатом, ковролином или просто краской.
ДСП изготавливается из стружки, смешанной со смолой, и спрессованной в плиты толщиной 18−20 мм. С помощью ДСП можно замечательно утеплить бетонный пол, который необходимо предварительно хорошо просушить. Материал способен впитывать влагу, поэтому работа начинается с гидроизоляции. Листы ДСП укладываются рядами и крепятся саморезами. Как и в случае с фанерой, можно оставить небольшие зазоры между листами и стеной, так как повышение влажности или температуры в помещении приведет к небольшой деформации материала и нежелательному скрипу.
Эковата— один из самых качественных утеплителей. Изготавливается на основе опилок. Материал экологичен и хорошо впитывает влагу. Наносится между лагами разными способами: засыпкой сухой смеси вручную или укладкой с помощью специального оборудования. При ручной работе расход материала получается на 40% больше, чем при машинной укладке, но в то же время исключаются расходы на приобретение оборудования. Главный недостаток эковаты — высокая стоимость.
Пенопласт
Еще один эффективный материал, используемый для утепления перекрытий в деревянном доме, это пенопласт. По структуре, внешнему виду и функциям он схож с экструдированным пенополистиролом, хотя и имеет меньшую плотность. Выпускается в листах с толщиной от двадцати миллиметров. Пенопласт можно легко разрезать ножом.
Данный материал отличает:
- низкая стоимость;
- низкий коэффициент теплопроводности;
- простота выполнения монтажных работ;
- антимикробные свойства;
- стойкость к колебанию температур;
- водонепроницаемость.
Он не горит, так что его часто используют при постройке частных домов с печным отоплением. Выбор толщины плит зависит от конструктивных особенностей здания и климатической зоны.
Особенности конструкции
Перекрытие по деревянным балкам – это несколько брусов, уложенных с определенным шагом, определяющим прочность и надежность общей конструкции, которые с одной или двух сторон обшиваются плоскими материалами: листовыми, панельными или реечными. По сути, в сооруженной таким способом конструкции образуются пустоты между балками, которые и заполняются утеплителем.
Вторая особенность – деревянные балки. Это пиломатериал, к которому крепить дополнительные элементы можно самым простым способом: гвоздями или саморезами. Никаких сложных методов врезки или приклеивания. Что в значительной степени упрощает процесс сооружения перекрытия и его утепление.
Минеральная вата для утепления пола
Минеральная вата уже много лет является недорогим, но эффективным материалом.
Преимущества минеральной ваты:
Единственным конкурентом минеральной вате является пенополистирол, он хвалится своей практичностью и лёгкостью в монтаже.
Утепление деревянного дома следует проводить полностью, необходимо утеплять потолок, стены и пол.
Если потолок будет утеплён, а стены нет, тёплый воздух всё равно покинет помещение через микротрещины и тогда все работы будут напрасны. На современном рынке можно приобрести массу теплоизоляционных покрытий и инструментов для утепления дома. Если подойти к делу грамотно, даже деревянный дом старой постройки будет уютным и тёплым в самые холодные зимы.
Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить утепление деревянного пола своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!
Преимущества дерева
Перекрытиями называют горизонтальные конструктивные элементы зданий и сооружений, разделяющие их на этажи или отделяющие от технических помещений (чердака или подвала). В зависимости от того, из какого материала построено здание, перекрытия могут быть монолитными, сборными железобетонными либо деревянными.
Для строительства частного дома более всего подходят перекрытия по деревянным балкам, так как вес их меньше, чем у конструкций из других материалов, да и возведение их своими руками обходится дешевле и проще.
Деревянные межэтажные перекрытия могут устраиваться в домах из любого материала, за исключением монолитного железобетона. Возводятся они одновременно со строительством стен, по мере сооружения последних на высоту очередного этажа. В каркасных деревянных зданиях перекрытия могут выполняться одновременно с устройством каркаса всего здания, еще до его утепления и обшивки.
Укладка и крепление балок
После проведения замеров заготовки распиливаются под углом 60°. Вид сбоку балки должен иметь трапецеидальные контуры. Такая форма торцов способствует лучшему испарению влаги из структуры древесины.
За сутки до установки балки пропитываются антисептическим и антипиреновым составами. Торцы элементов не обрабатываются. Боковые поверхности краев бруса, выставляемого на посадочное место, промазываются смолой и обертываются рубероидом.
Инструменты для укладки балок перекрытий.
Для монтажа конструкции перекрытия потребуются инструменты и дополнительные материалы.
электролобзик и ножовка по дереву;топор, молоток;гидравлический уровень;рулетка, леска;ключи, отвертка;гвозди, шурупы, анкерные болты;скобы, уголки;рубероид, теплоизоляционный материал;прочная веревка;строительные козлы, лестница.
Сначала устанавливаются крайние балки с выставлением по уровню. Под их концы для выравнивания ставятся деревянные подкладки, предварительно покрытые гидроизоляционной мастикой. Каждую третью монтируемую балку закрепляют анкерами.
В проем балка заводится минимум на 20 см. От стены торец должен отступать на 5-8 см. Примерно на таком же расстоянии должны выставляться крайние балки от параллельных стен.
В это пространство крепится рейка, отделенная от несущей детали рубероидом. От крайних элементов натягиваются лески, по ним выставляются остальные балки. После корректировки положения балок посадочные гнезда заполняют раствором.
При укладке на бревенчатые стены балка укладывается в паз верхнего венца с предварительным заложением гидроизоляционного материала. Если при установке требуется подрубка концов балки, она может быть выполнена не более чем на ¼ высоты элемента.
Принципы расчета элементов перекрытия
Вспомогательная таблица для расчета количества балок.
Интервал между балками, их длина и размеры сечения выбираются в соответствии с параметрами перекрываемой площади.
Учитывается максимальная нагрузка при эксплуатации, вид плит утеплителя, вес отделки потолка. Размеры балок могут быть увеличены в связи с особенностями дизайна помещений. Для межэтажных конструкций учитывается нагрузка от оборудования, мебели и людей.
Несущие элементы должны выдерживать нагрузку от 200 кг/м2 с учетом их собственной массы. Исходя из конструкции строения, рассчитывается сечение и интервал укладки балок.
Допустимый прогиб от указанной нагрузки составляет для цокольных перекрытий — 1/250 длины балки, для чердачных — 1/200. Ограничение по длине несущих деталей для межэтажных перекрытий равно 5 м, для чердачных — 6 м. Оптимальное соотношение высоты к ширине сечения прямоугольного элемента — 7:5, к длине балки — 1:24.
Балки из бревен способны выдерживать большие нагрузки, чем брус, но с увеличенным прогибом. Скрепление спаренных брусьев болтами повышает устойчивость к нагрузкам в 2 раза по сравнению с нескрепленными элементами. Для определения точных параметров несущей конструкции можно воспользоваться онлайн-калькуляторами или специальными таблицами.
