Монтаж точечных светильников в потолок: инструктаж по монтажу + советы специалистов

Оглавление

Акцентное освещение кухни

Когда определились с выводами основного света, можно начинать проектирование расположения акцентного. То есть, свет чтобы увидеть.

Для чего нужно акцентное освещение? Для того, чтобы освещать рабочую поверхность кухни во время приготовления пищи.

Для этой цели лучше всего использовать два уровня освещения. Первый уровень находится на основном потолке или в сооруженном коробе над верхними шкафчиками.

Это точечные или накладные встраиваемые светильники. Глубина верхних шкафов кухни обычно составляет 35 см, а нижних — 60см.

Поэтому для освещения столешницы необходимо располагать вывода на расстоянии 45см или 47см от стены.

Также не забывайте учитывать диаметр самого светильника. Если он большой, то расстояние от стены тоже увеличивается.

Первый уровень освещения не стоит использовать, если кухня узкая, и вы в качестве основного освещения уже выбрали точечные светильники.

Второй уровень акцентного освещения располагается в нижней части подвесных шкафов. Раньше это были только точечные источники света, но сегодня здесь все чаще применяют светодиодные ленты.

Они очень удобны при монтаже. Не требуют замены лампочек, да к тому же малозаметны.

У многих может возникнуть вопрос, если есть первый уровень акцентного освещения, то для чего делать второй?

Во-первых, он необходим людям с плохим зрением. Во-вторых, во многих кухнях вообще нет никаких окон и соответственно не хватает света.

Ну и в третьих, чем больше света на кухне, тем лучше. Вряд ли вы слышали жалобы, что у кого-то на кухне слишком много света. Зато не раз сталкивались с ситуацией, когда его катастрофически не хватает.

Как правильно рассчитать количество светоточек, и не наделать ошибок в этом деле, доверившись различным онлайн калькуляторам, читайте ниже.

Стоит особо отметить, что светодиодную ленту лучше монтировать в специальном профиле и использовать влагозащищенного исполнения.

Крепление установочной платформы к основному потолку

Что нам для этого нужно:

  • перфоратор с буром d=6 мм
  • дюбель и саморез
  • молоток
  • шуруповерт с битой

   В точках крепления площадок бурятся отверстия под дюбель. Если перекрытие деревянное, то бурить не надо, а можно смело крутить саморезы так. Пробуренные отверстия будут центрами наших светильников. Для закрепления рекомендуем использовать дюбеля и саморезы длиной 51 мм. Такая длина шурупов позволит надежно зафиксировать площадку.

   Для монтажа кабеля к потолку используется тот же самый подвес. Такой способ позволяет надежно прижать кабель, и он в дальнейшем не упадет на полотно. Все светильники подключаются в цепь строго параллельно, через клеммные колодки требуемой мощности. В большинстве случаев достаточно клеммников номиналом 3-5 А. Такие колодки способны выдерживать мощность 660-1100 Вт соответственно.

   К вопросу о том какой кабель применять для монтажа проводки под светильники? Обще принятым считается стандарт в 1,5 мм2 для медного жесткого провода. Такой кабель способен выдерживать большой ток. Но в большинстве случаев все же применяют кабель марки ШВВП 2*0,75. Он значительно экономней и более прост в монтаже, способен выдерживать мощность до 1000 Вт. Применять такой кабель допустимо при количестве светильников до 20 штук.

   При монтаже светильников в домах с деревянным потолком крайне желательно применять дополнительную противопожарную защиту. Такой защитой будет использование в монтаже гофры или же не горючего кабеля марки ВВГ.

Характеристика точечных светильников

Светильники точечные можно назвать неотъемлемой частью современного помещения. С помощью правильного освещения можно не только сделать акцент на определенные элементы декора, но замаскировать недостатки интерьера. Поэтому необходимо понимать, как выбрать встраиваемый светильник для потолка. Правильное расположение приборов освещения повышает уровень комфорта, а падающий свет не оказывает негативного воздействия на глаза.

Точечные светильники могут использоваться в качестве дополнительной подсветки при освещении помещений большой площади, например, гостиной, спальни, детской комнаты и столовой. В помещениях небольшого размера, к которым можно отнести ванную комнату, туалет, коридор или гардеробную, точечные приборы чаще всего используются для основного освещения. В таких местах точечный прибор распределяет свет по всему потолку с одинаковым освещением всех частей комнаты.

Для подключения лампы любого типа существует электрическое оборудование. Для его расположения требуется определенное пространство. В случае с натяжными потолочными конструкциями проводка и другие необходимые элементы располагаются в пространстве между натяжным и базовым потолком. Поэтому его размер определяется типом светильника.  Для галогенных и люминесцентных ламп ниша между основным и натяжным потолком должна быть не меньше 12 см, для светодиодных приборов освещения достаточно 6 см.

Перед тем как выбрать споты для натяжного потолка необходимо изучить особенности помещения. В проходных частях дома или квартиры можно устанавливать светильники с лампами любого типа, так как здесь низкий потолок не слишком бросается в глаза. В аналогичных помещениях большой площади точечные приборы чаще всего используются в качестве дополнительного освещения вместе с небольшими люстрами. При включенных только точечных светильниках в помещении создается спокойная уютная обстановка.

Для выделения разных уровней натяжного потолка и декорирования его выступающих частей вначале выбирают люстру для натяжной потолочной конструкции и к ней подбирают точечные приборы освещения.

При решении вопроса, какие лучше точечные светильники выбрать, важно знать, что они подразделяются на поворотные и неповоротные приборы. Первый вариант используется для освещения определенной зоны, свет может падать на письменный стол, или определенную зону кухни, или на участок стены для подчеркивания ее текстуры.. Точечные светильники могут быть стеклянными, гипсовыми, алюминиевыми, хрустальными или пластиковыми

В качестве украшения могут использоваться витражные стеклянные накладки, стразы, резные деревянные элементы или металлические ажурные детали. Если в интерьере помещения требуется установка скрытых или малозаметных приборов освещения, то можно воспользоваться светильником белого цвета, окруженным белым кольцом.

Точечные светильники могут быть стеклянными, гипсовыми, алюминиевыми, хрустальными или пластиковыми. В качестве украшения могут использоваться витражные стеклянные накладки, стразы, резные деревянные элементы или металлические ажурные детали. Если в интерьере помещения требуется установка скрытых или малозаметных приборов освещения, то можно воспользоваться светильником белого цвета, окруженным белым кольцом.

Многие владельцы квартир или частных домов задают вопрос, как выбрать точечные светильники для натяжных потолков, ведь они представлены на рынке в достаточно большом ассортименте, что позволяет дизайнерам использовать их для оформления помещения в любом стиле, от барокко до стиля хай-тек. Именно поэтому точечные светильники очень часто присутствуют в дизайне современных квартир и частных домов.

Чтобы помочь в решении вопроса, какие потолочные светильники выбрать для натяжных потолков, следует рассказать о хрустальных точечных светильниках. Эти приборы рассеивают свет и создают на поверхности потолка и стен красивые узоры. Светильники могут быть оформлены в любом стиле. Например, для стиля модерн подходят приборы освещения с правильной геометрической формой, это может быть квадрат или прямоугольник. Модели для классического стиля имеют свисающие стеклянные или хрустальные элементы. Стиль «флористика» может быть оформлен с помощью светильников в форме листьев, лепестков или бутона. Хрустальные точечные светильники со встроенными светодиодами выглядят особенно красиво.

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

  • проектирование и разметка;прокладка и протяжка кабелей в места монтажа;выполнение отверстий и подключение;тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами — 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда.

Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами.

Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой — кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота.

Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Особенности устройства освещения

На выбор дизайнерских идей влияют решаемые задачи:

  1. Скрытие отдельных частей комнаты.
  2. Выделение важных зон.
  3. Распределение источников света по всему помещению.

И в подвесных, и в натяжных потолках монтаж точечных светильников является допустимым решением.

Небольшой угол рассеивания – главная особенность таких систем. Эта величина составляет 30 градусов. Из-за этого свет распространяется на небольшую часть пространства. Потому и расположение светильников делают максимально плотным. У светового потока конусная форма. Если конусные световые потоки пересекаются на уровне выше остальных предметов, тогда распределение света правильное.

Виды светильников и рекомендуемая мощность ламп

По способу установки точечные приборы освещения подразделяются на два типа:

  1. Встраиваемые. Основная часть устройства скрывается за полотном. Нижний край находится на одной высоте с потолком и не выступает за него. Общий уровень конструкции из-за этого немного опускается. При таком расположении споты менее заметны, но поток света получается более узконаправленным. Лампа и полотно вокруг неё сильнее нагревается и дольше остывает.
  2. Накладные. Светильник закрепляется на уровне потолка, а корпус находится ниже. При наружном расположении прибор заметнее, зато быстрее охлаждается и равномернее освещает пространство. Такой тип безопаснее в использовании.

Корпус делают из разных материалов: стекла, хрусталя, алюминия, гипса, пластика. Форма может быть круглой, квадратной или прямоугольной. Чтобы выбрать внешний вид, учитывают общую стилистику комнаты. Желательно приобретать светильники, предназначенные именно для натяжных потолков. Их конструируют таким образом, чтобы лучи не просвечивали через полотно вокруг. Гипсокартон — более плотный материал, поэтому у подвесных потолков подобных проблем нет.

Лампочки бывают нескольких типов:

  1. Лампы накаливания. Почти не используются с натяжным потолком, так как сильно нагреваются.
  2. Галогеновые. Относительно дорогой вариант и тоже выделяют много тепла.
  3. Энергосберегающие. Удобны там, где требуется постоянное освещение, а при частом включении потребляют много электричества.
  4. Светодиодные. Экономичные и долговечные, практически не нагреваются.

Самые распространённые типы цоколя:

  • G5.3 (для галогеновых и светодиодных ламп);
  • GX53 (led и энергосберегающие);
  • G9 (галогенные и светодиодные для накладных светильников).

Раньше выпускали только лампочки, работающие от напряжения 12В. Для подключения к сети питания требовался трансформатор. Сейчас в продаже есть лампы, которые работаю напрямую от 220В.

Установка потолочных светильников

После того, как произведен монтаж несущего каркаса потолка, следует отметить точки, на которых будет установлен светильник. Исходя из этой схемы, прокладываются жгуты укладки по металлическим профилям. Для светодиодных ламп и лент нужно дополнительно найти место крепления и подключения блока питания.

Потолочные приборы чаще устанавливаются на пружинном подвесе. Размер указывается в паспорте прибора. После сборки потолка вырезают отверстия необходимого диаметра и вытащив оттуда провода подключают к светильнику. Затем он монтируется в потолок.

Когда необходима установка в потолок кронштейна

Метод крепления осветительного прибора на кронштейн более трудоемкий, но доступный для обычного пользователя. С помощью кронштейна можно распределить нагрузку равномерно на несколько точек крепления. Кронштейн входит в комплектацию прибора, закрепляется на потолок при помощи двух винтов. Лампа подносится к потолку и фиксируется болтами. Крепление с помощью кронштейна используется для легких приборов, тяжелые люстры вешаются на специальные крюки. Также эта деталь нужна при установке на натяжной потолок.

Производится установка на кронштейн следующим образом. Необходимо сделать разметку места установки, прижав кронштейн к поверхности потолка. Отверстия нужно просверлить и вставить в них пробки. Затем к ним подставляется кронштейн, который нужно прикрутить при помощи саморезов. К кронштейну вешается люстра, присоединяются провода питания одинакового цвета. Финальный шаг – с помощью декоративного колпачка нужно закрыть место подвеса люстры.

Крепления подвесных массивных люстр

Основной вид крепления тяжелых изделий – при помощи крюка. Потолок должен быть в этом случае прочным, желательно с бетонными перекрытиями.  Для тяжеловесной люстры может использоваться и двутавровая платформа с крепежом в нескольких точках.

Крюк для люстры монтируется на этапе строительных работ. Перед тем, как вешать на него люстру, следует проверить его прочность и надежность. Для этого на некоторое время к крюку подвешивается груз с весом люстры. Если крюк не сместился и не выпал, подвешивают осветительный прибор. Для этого перфоратором проделывается отверстие, в которое вставляется металлический анкер или дюбель с кольцом. Если потолок выполнен из дерева, можно вкрутить крюк-саморез

Для  гипсокартонного или натяжного потолка работы усложняются.

На такое полотно нельзя закреплять люстры весом более 6 кг

Также при замене ламп можно случайно повредить листы гипсокартона или случайно задеть низко висящую лампу

Для монтажа на гипсокартонный потолок важно заранее продумать освещение

При закреплении на натяжной потолок нужно заранее позаботиться о том, как люстра будет закреплена. Натянутое полотно не может быть основой для крепления, поэтому на этапе установки потолка нужно сделать отверстие для крепления лампы на специальном основании (деревянный брусок).

Через отверстие, вырезанное в полотне выводятся соединительные провода. В таком варианте установки сначала люстра подвешивается на крюк, а затем соединяются провода. Конечным шагом будет прикрытие место крепления декоративным колпаком.

Подключить люстру в одиночку достаточно сложно. Для подключения светильника нужен один человек, который будет держать саму люстру, а второй должен заниматься настройкой проводов.

Установка светильника на двутавровую платформу требует дюбеля и саморезы большего диаметра и длины.

Установка осветительных приборов на стены и потолки не вызывает проблем даже у неопытных людей. Следуя инструкции по монтажу, можно самостоятельно закрепить прибор, не прибегая к помощи профессионалов.

Как установить споты своими руками

Установить осветительные приборы в подвесной потолок очень просто.

Шаг 1. Вам нужно пробросить электрические провода к тем местам, где будут размещены светильники. И это нужно сделать еще до монтажа потолка.

Шаг 2. После завершения этого этапа займитесь отверстиями под споты. Прорежьте их в потолке. Лучше всего использовать для этого круговую пилу. Затем присоедините провода и вставьте осветительные приборы, для этого сожмите фиксаторы и сведите их к верху. Когда вы поместите их в отверстия, фиксаторы следует разжать. Так светильник будет надежно зафиксирован на месте.

Установка точечных светильников в подвесной потолок

Шаг 3. Вкрутите лампы накаливания. С галогенными лампами нужно работать не так, как со стандартными лампами накаливания. Сначала установите втычные разъемы, а потом вставьте лампы в светильники. Для фиксации используйте стопорные колечки, производители дополняют ими каждый комплект осветительных приборов.

Шаг 4. Не забывайте о защите, работайте в перчатках из ткани. К стеклу галогенных ламп не рекомендуется прикасаться голыми руками, ведь изделия могут преждевременно потерять работоспособность.

Как сделать разметку

Поскольку все точечные споты вам придется внутрь, неудивительно, что угол освещения помещения будет ограничен. Около светильника он достигает 30 градусов, а затем, на небольшом расстоянии, свет рассеивается. Чтобы не было теней, а комната была залита ярким светом, располагайте осветительные приборы таким образом, чтобы потоки света пересекались. Эта хитрость позволит добиться того, что помещение будет освещено равномерно. Например, в комнате потолки стандартной высоты, тогда от края стены следует отступать на 60 сантиметров. Споты размещайте друг от друга на расстоянии 1 м.

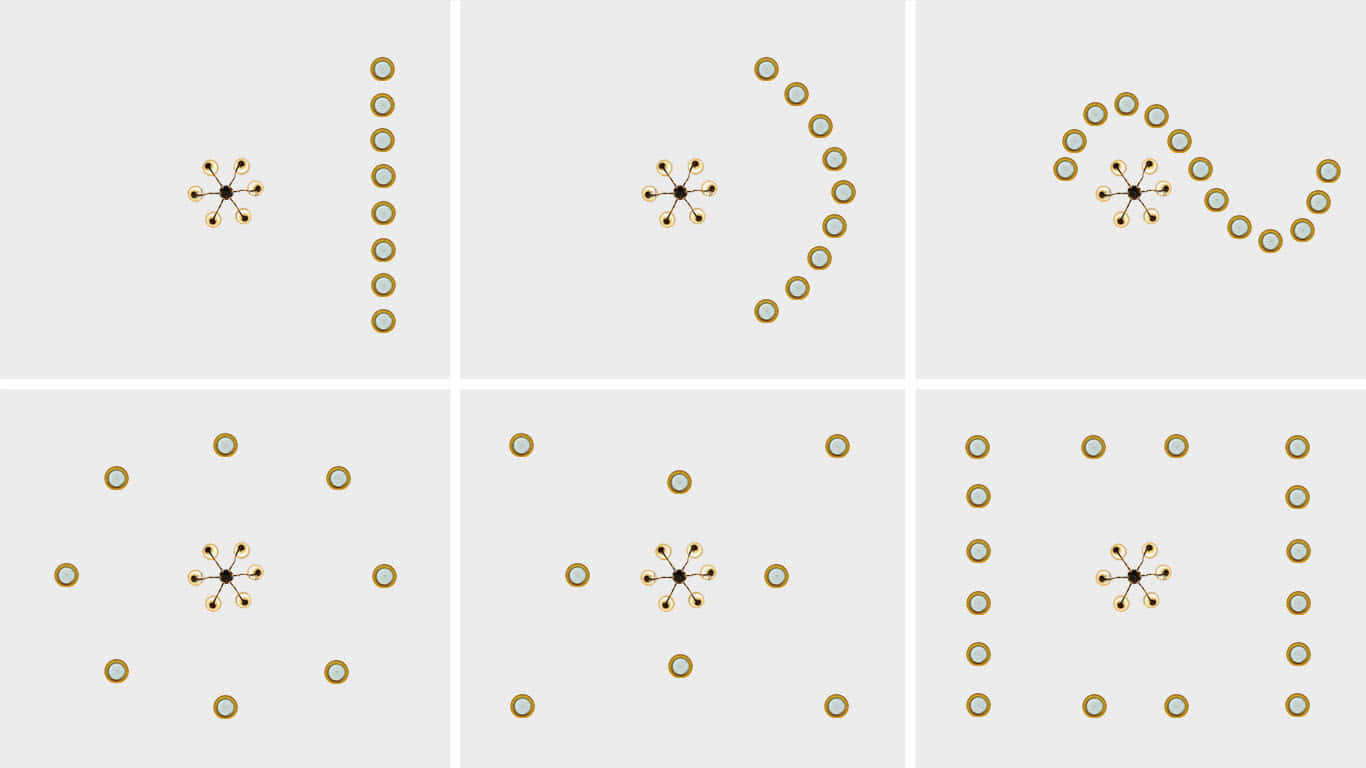

Популярные варианты расположения точечных светильников

Перед началом работ нанесите метки. Их легко сделать, используя отрезки изоляционной ленты. Отрежьте две небольшие полоски и наклейте их крест-накрест в том месте, где собираетесь установить светильник. Повторите действие, количество наклеек должно соответствовать количеству светильников.

Когда вы сделаете разметку, посмотрите на расположение меток. Это нужно сделать после того, как крестики будут равномерно распределены по потолку. Возьмите рулетку и измерьте расстояние между соседними метками. Сделайте коррекцию, если это необходимо.

Разметка потолка под светильники

Как сделать отверстия под споты

Для того чтобы сделать отверстия, приготовьте следующие инструменты.

  1. Приобретите электрическую дрель. Если ее нет, используйте обычный шуруповерт.
  2. Приготовьте коронку, она должна быть по дереву. Ориентируйтесь на диаметр спотов, обычно он равен 6,8 сантиметрам.

Коронку вставьте в электроприбор, вырежьте с ее помощью отверстия. Если коронки нет, то круги будет сделать тяжелее. В этом случае купите сверло по дереву или металлу. Также понадобится канцелярский нож.

Коронка для гипсокартона

Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала. Когда все отверстия будут готовы, можно переходить к следующему этапу.

Можно ли добавить светильники в уже натянутый потолок

По разным причинам может оказаться так, что установленных лампочек недостаточно. Например, неправильно выполнен расчёт, или куплена квартира с готовым ремонтом. Тогда можно добавить ещё светильников в натяжной потолок.

Первый вариант — снять полотно, прикрепить к основанию платформы и натянуть покрытие обратно. Но демонтаж с последующей установкой возможен только для плёночного потолка с гарпунным креплением. Если приглашать для работы специалистов, получится дорого, а своими руками — сложно. Кроме того, из-за вмешательства пропадёт гарантия установщика.

Но есть и другой способ встроить лампочки, без применения закладных. Для него подойдут только светильники с цоколем GX53, так как они достаточно большого размера и можно выполнить монтаж через вырез для лампочки. Отверстия должно хватить для того, чтобы проходил инструмент.

Сначала размечают потолок таким образом, чтобы точки размещения светильников были симметричны относительно уже существующих приборов, а также стен. Понадобится карандаш и рулетка.

Затем приклеивают защитное кольцо и вырезают полотно внутри. Этапы проходит так же, как и при обычном монтаже.

После этого нужно измерить расстояние от базового перекрытия до натяжного потолка (для каждого отверстия). В соответствии с ним делают подвесы и крепят к корпусу светильника. Пружины при таком способе не понадобятся. Подвесы обязательно должны быть П-образной формы, иначе не получится прикрепить к потолку.

Через отверстие для люстры или установленного раньше светильника прокидывают провод. Острые концы предварительно заматывают изолентой, чтобы не повредить потолок изнутри. С помощью клеммников соединяют провода светильника. Прибор вставляют в подготовленное место и крепят подвес к перекрытию через отверстие в цоколе. Поправляют спот, чтобы он располагался ровно относительно потолка. Провода соединяют с подключенными кабелями от люстры.

Внешний вид

Разбираясь, как вставить светильник в натяжной потолок, нужно учесть, что использоваться могут только круглые светильники. Круглым должно быть посадочное отверстие, через которое монтируется осветительный прибор. На рынке можно встретить массу светильников самой разнообразной формы, но если они имеют посадочную площадку круглой формы, то такие устройства вполне подходят для монтажа в натяжном потолке.

На внутренней части светильников имеется посадочный фланец

Подбирая светильник, нужно обязательно обратить внимание на разность внутреннего и внешнего диаметра корпуса – этот параметр не должен превышать 10 мм, чтобы установленный на свое место светильник мог закрыть термокольцо. В противном случае кольцо будет находиться на лицевой части конструкции и тем самым портить ее внешний вид

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

  1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

    Принцип последовательного соединения

  2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.
