Установка ручки на межкомнатную дверь своими руками (видео)

Почему приходит в негодность ручка

По статистике дверные ручки выходят из строя намного чаще замков. Поскольку приспособление для открывания и закрывания двери часто непосредственно связано с запором, то ремонтом необходимо заняться незамедлительно. Поменять одну только ручку выйдет намного дешевле, чем покупать полностью новый замок.

Существуют два вида ручек на входной двери:

Стационарные (не связанные с замком);
Нажимные (как часть запорного механизма).

В первом варианте, при поломке, замена ручки входной двери производится полностью. Покупается новая рукоять, желательно схожая со старой. Это нужно для того, чтобы отверстия на полотне совпали с приобретенным изделием, а иначе придется высверливать новые. К тому же, если купленная ручка не перекроет старые дырки, то они испортят всю эстетику.

Нажимные доставляют больше хлопот, но замена дверной ручки не сопровождается покупкой нового замка для металлической двери. Когда запорный механизм исправен, то в магазинах возможно купить отдельные детали, только связанные с ручкой. Ведь одна из причин замены ручки на входной двери — это потеря ее привлекательности. Портится внешний вид из-за потертостей, царапин и деформаций.

Материал, из которого сделана ручка, может дать трещину или даже сломаться. Это связано с его качеством. При постоянных нагрузках в один из дней дешевое изделие просто окажется у вас в руках, тогда как все крепления останутся на месте.

Дешевизна материалов затрагивает и внутренние части приспособления. Если квадрат, отвечающий за открывание защелки, сделан из силумина, то он лопнет от ежедневных больших усилий при открывании двери. Надежный производитель не экономит на материалах и эту деталь делает из стали, поэтому она, практически, не изнашивается.

Одной из причин, когда требуется замена дверной ручки, выступает недобросовестность при монтаже. Это проявляется в срабатывании механизма только с одного бока железной двери. Виноват в этом слишком короткий квадрат. При установке его расположили ровно посередине, но со временем он смещался в одну сторону. Одна рукоять при этом хорошо функционирует, а другая не может захватывать деталь и произвести открывание.

Нередко можно увидеть обвисание рукояти. Всему виной ослабление возвратной пружины. Но иногда причина кроется в неимении четких граней у квадрата или нехватке его длины. Ослабление работы всего узла происходит потому, что производитель решил сэкономить и применил некачественные материалы.

Замена дверной ручки потребуется, если были использованы плохие крепления. Рукоять может отвалиться если ее к входной двери прикрутили саморезами, а не винтами. При постоянной большой нагрузке шурупы разболтаются и выйдут из своих пазов.

Это интересно: Как заменить стекло в двери — рассматриваем основательно

Разметка межкомнатной двери для врезки ручки

Перед тем, как врезать самостоятельно дверную ручку в межкомнатную дверь, необходимо правильно произвести разметку полотна. В первую очередь необходимо определиться, в какую сторону полотно будет открываться, после чего определяется высота врезки фурнитуры. Стандартная высота находится в районе 90-100 см от пола.

В коробке с дверной ручкой также можно найти инструкцию по врезке, где указывается предполагаемая высота расположения фурнитуры. Если ручка самая простая, без каких-либо дополнительных приспособлений, то ее установка происходит быстро и без проблем. Если нет инструментов для проведения работ, то приобрести их можно в любом строительном магазине.

С торцевой части полотна отмечается высота 95 см и при помощи угольника проводится перпендикулярная торцу линия, отмечается карандашом середина и помечается каким-либо острым предметом – гвоздем, саморезом и тд. В помеченном месте в дальнейших работах необходимо будет высверлить отверстие для защелки.

Далее делается разметка непосредственно для врезной ручки. Для этого стоит продолжить линию на само полотно, проведенную ранее на торце. Чтобы линия была строго ровной и перпендикулярной обязательно используется угольник.

Важно обратить внимание на то, что врезная ручка для межкомнатной двери может быть расположена от края двери как на 60, так и на 70 мм. Решать, какое расстояние выбрать, должен только тот, кто проводит работы, потому как длина защелки позволяет это сделать. Но также стоит обратить внимание на то, что выбрать расстояние врезки от края разрешается только на глухом полотне, то есть на таком, на котором нет декоративных планок, а где они есть, тогда врезать придется так, как это позволяют сделать декоративные элементы

Но также стоит обратить внимание на то, что выбрать расстояние врезки от края разрешается только на глухом полотне, то есть на таком, на котором нет декоративных планок, а где они есть, тогда врезать придется так, как это позволяют сделать декоративные элементы.

Как заменить изделие-защёлку?

Такой вариант чаще встречается на металлической двери. Инструкция по работе следующая:

Открутить стопорный винт с помощью шестигранника.
Снять рукоятку.
Снять декоративную накладку.
Удалить крепеж отвёрткой.
Снять основание с цилиндром.
Вынуть изделие с другой стороны.
Удалить крепёжные элементы, удерживающие лицевую пластину.
Вынуть защёлку.
Разобрать новую модель на составные части подобным образом.
Вставить новую защёлку в торцевое отверстие.
Зафиксировать лицевую пластину.
Вставить в отверстие сначала одну часть рукоятки с одной стороны, затем другую часть с другой.
Закрутить винты, чтобы отверстие было полностью закрыто основанием.
Установить декоративную накладку с обеих сторон.
Закрутить стопорный винт.
Прикрепить ответную планку на поверхность двери.

Установка врезной ручки двери-купе

Снизу дверного полотна 950-1000 мм до середины самой ручки. Сбоку (слева/справа в зависимости от открывания двери-купе) не меньше 60 мм от торца двери до середины ручки. Разбираем ручку и видим, что она состоит из двух частей:

пластиковый вкладыш
декоративная накладка

Делаем замеры (длина , ширина и глубина) пластикового вкладыша, потому что именно его мы и будем врезать (углублять) в стойку двери. Переносим размеры в виде рисунка на дверь. Сверлим по краям разметки сверлом-пером ø25 мм на глубину 12-13 мм, т.к. толщина самого вкладыша 10 мм.

Дополнительно насверливаем ещё несколько отверстий для ускорения и облегчения работы фрезера.

Фрезером прогоняем остальное, предварительно выставив глубину (12-13 мм) выхода цилиндрической фрезы.

Вставляем пластиковый вкладыш и закрепляем его двумя шурупами, которые идут в комплекте с ручкой.

Защёлкиваем декоративную накладку на вкладыше.

Всё, врезная ручка установлена. Вообще существует два вида таких ручек:

Продолговатая (фото выше).
Круглая.

Про первую, продолговатую я рассказал. Про круглую ручку рассказывать нет ни какого смысла, т.к. всё просто — просверлил сверлом-пером отверстие нужной глубины и вставил.

PS. В связи с ограничением свободного времени приходится писать не большие статьи, чтобы не потерять контакт с аудиторией. Думаю, что эти короткие посты будут также полезны мастерам, которые предпочитают делать всё самостоятельно. Следующая статья будет посвящена реставрации бетонного подоконника, так что подписывайтесь на новости сайта – это бесплатно. Если есть вопросы, обращайтесь через форму обратной связи (синяя кнопка слева) или через страницу «Контакты».

До встречи он-лайн! С уважением Филиппов Юрий.

Виды дверных ручек

Различаются изделия материалом изготовления, дизайном, рабочим механизмом. Фурнитуру подбирают под стиль комнаты, учитывая удобство пользования. По типу крепления бывают:

Накладные. Фурнитура просто прикручивается саморезами к поверхности полотна.

Врезные. Часто идут в комплекте с замком или защёлкой. Монтаж фурнитуры предусматривает вырезание паза и сверления сквозного отверстия в теле дверного полотна.

Все врезные модели разделяются на два типа:

Кнобы. Фурнитура оснащена поворотным механизмом, двигающим защёлку. Обычно сама рукоятка сделана шарообразной или дисковой формы.

Нажимные модели. Функционирует механизм по аналогичному принципу, только для приведения его в действие рукоятку надо нажать. Фурнитура в комплекте с замком востребована для межкомнатных и входных дверей.

Нажимные модели в свою очередь делятся на два типа:

Механизм с ручкой и защелкой в сборе. Такие модели недорогие, но не долговечные. Быстро расшатываются и выходят из строя.

Ручка, защелка, завертка и сам механизм (с язычком или магнитный) подбираются отдельно в зависимости от предпочтений. Такие изделия качественней и надежней первого варианта.

Распространённым материалом для производства фурнитуры служат сплавы металлов или алюминий. Накладные модели могут быть сделаны из дерева. Для дорогих полотен выпускают рукоятки из камня, стекла. Самый дешёвый вариант – это пластик. Металлические элементы подвергаются хромированию или покрываются никелем.

Различаются изделия по типу замка. Простейшим запорным элементом выступает защёлка. Замок может закрываться ключом с одной или обеих сторон. В первом варианте с внутренней стороны комнаты ключ заменяет защёлка.

Это интересно: Как ставить доводчик на дверь: познаем во всех подробностях

Монтаж стационарных дверных ручек

Стационарные ручки делятся на две основных категории по типу крепления: накладные и врезные. Первые в считанные секунды прикручиваются в нужном месте полотна на подходящие по размеру метизы. Перед тем, как установить врезаемую стационарную дверную ручку, в полотне межкомнатной двери высверливаются отверстия насквозь, в которые ввинчивается резьбовая шпилька. По краям шпильки прикручиваются рукоятки.

Наличие как базовых слесарских навыков, так и необходимого инструмента позволяет поставить дверную ручку на межкомнатную дверь без особого труда. Главное условие — точно нанести разметку и не попасть в возможные пустоты в двери.

Этапы установки

Первым делом ставим отметку на двери на той высоте, на которой планируем установить ручку. Стандартная эргономическая высота – 105 см. Но если в доме есть маленький ребенок или для вас это покажется высоко, то можно отступить от размера. В примере ручка для удобства всей семьи располагается на высоте 95 см. Прочерчиваем линии для ориентировки с трех сторон.

Ставим метки там, где предположительно будет находиться ручка. Расстояние от края до середины ручки 60 мм. Отмечаем середину на торце. Здесь будет располагаться защелка с язычковым механизмом. Сверлим в торце перовым сверлом ? 22 (или ? 24) мм отверстие на глубину защелки. Удобно использовать карандаш, сравнивая полученное просверленное расстояние с размером защелки. На расстоянии 60 мм от края до центра сверлим отверстие с помощью коронки ? 46 мм. Для того чтобы оно было ровным и симметричным, проделываем это с обеих сторон по очереди. Примечание! Сверло по дереву использовали как вспомогательное, поскольку в наличии была коронка ? 44 мм. В таком случае рассверливали по 3 отверстия с каждой стороны: центральное для направляющей коронки, два остальных по бокам для винтов крепления ручки.

Это было сделано из-за того, что коронка не перекрывала требуемый размер отверстия. Затем просверлили коронкой уже отверстие большего диаметра. При наличии коронки ? 46 мм таких манипуляций не требуется. Такой совет может оказаться полезен тем, у кого под рукой не всегда имеются требуемые инструменты.

Прикладываем накладку для язычка на место ее установки и обводим карандашом. Необходимо подготовить поверхность ламинированной двери, чтобы ее прикрутить. Стамеской начинаем обрабатывать обведенную площадь на глубину 3 мм. Это расстояние может варьироваться в зависимости от толщины металла, из которого сделана накладка

Важно сделать ее правильной и точной, потому что если будет недостаточная глубина, то накладка будет задевать отверстие для язычка, что вызовет неприятный звук при закрывании, быстрое истирание и ненадежность механизма при работе. Если глубина будет наоборот достаточно большой и накладка будет чуть посажена внутрь, то дверь будет закрываться с трудом – язычок будет недостаточно плотно входить в отверстие

Стоит помнить, что работать с покрытием из ламината необходимо осторожно. Для аккуратного снятия слоя пригодится молоток и стамеска

Особенно внимательно следует снимать покрытие с узких продольных полос углубления. В этом месте ламинат стремится к расширению в противоположную сторону, поэтому удобнее будет делать это под углом 90°. После того как все будет готово, устанавливаем с помощью молотка накладку. Прикручиваем ее отверткой. Бумагу использовали для того чтобы не повредить зеркальную поверхность. Ставим ручки с обеих сторон двери. Это достаточно просто и не требует никаких инструментов. Далее надеваем на них декоративные накладки и нажимные ручки по очереди. Теперь приступаем к изготовлению отверстия, в которое будет входить язычок. Для этого сначала необходимо точно отметить, где оно будет находиться. Помочь в этом может обычный тюбик с зубной пастой. Наносим ее тонкой узкой полоской на край язычка, чтобы получить отпечаток на косяке. Опустив ручку вниз (язычок втянут), осторожно доводим дверь и отпускаем в месте, где предположительно она всегда будет закрываться. После этого на отметку прикладываем накладку, чтобы сделать контур того положения, где она будет находиться. Обводим ее карандашом. Тоже самое проделываем с коробочкой. После этого с помощью стамески и молотка аккуратно снимаем необходимый слой на глубину накладки и коробки. Учтите, что коробка должна стоять глубоко и плотно, а накладка находиться вровень с поверхностью ламината. Устанавливаем коробку в полученное отверстие. Прикручиваем накладку с помощью отвертки. На этом работа завершена, ручка установлена и полностью готова к работе. Пусть ваша работа долго вас радует и приносит только лишь удовлетворение.

Как выбрать и установить защелку на межкомнатную дверь

Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час. Ручки с замками-защёлками подразделяются на три типа: без фиксатора — дверь с такой ручкой не запирается изнутри с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

Также, ручки-защёлки бывают двух видов: Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери. Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

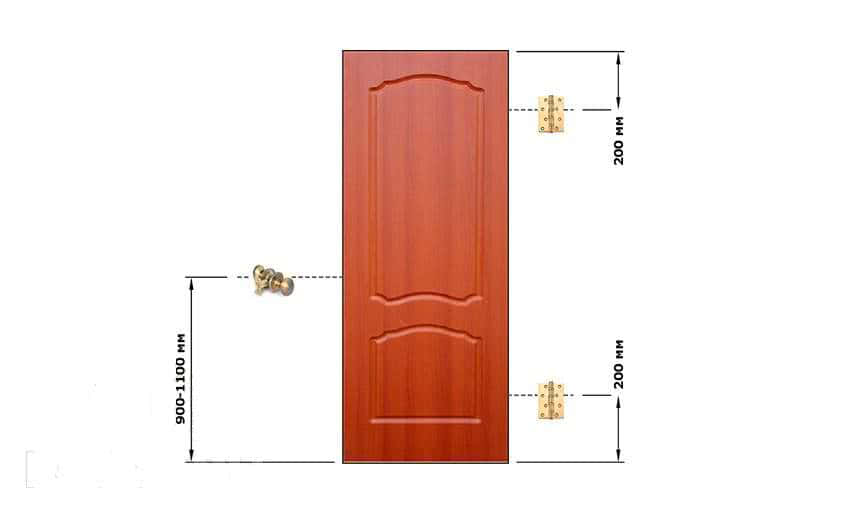

Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

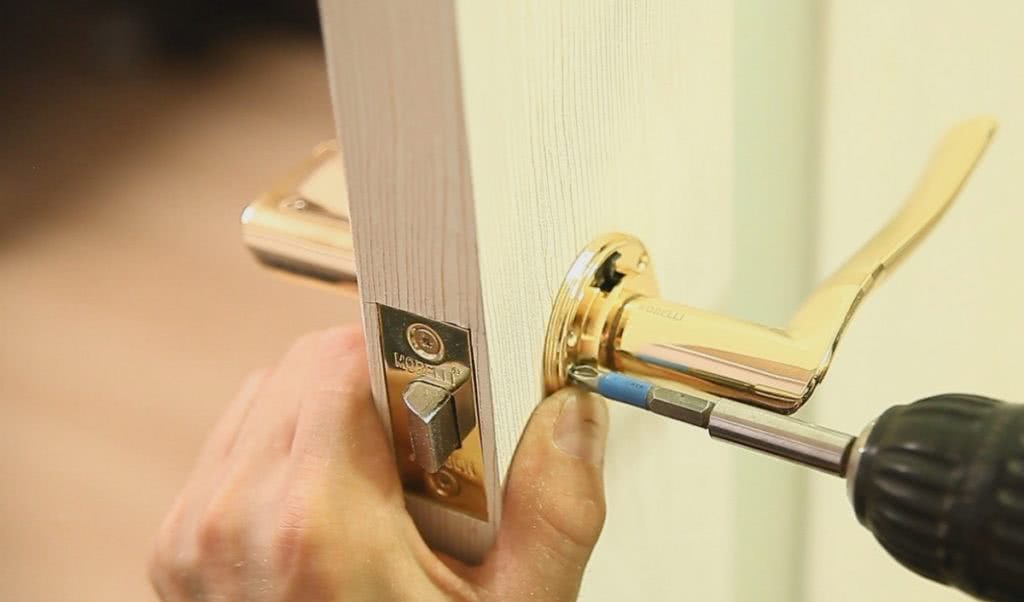

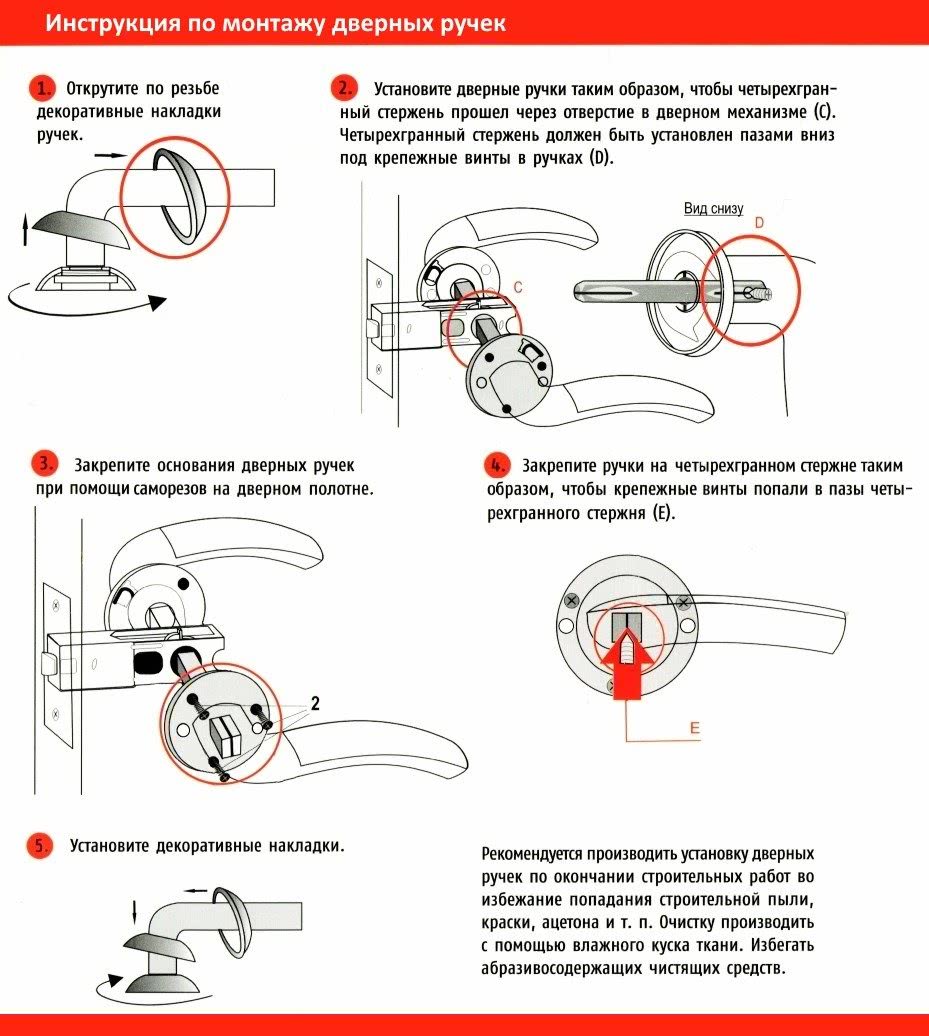

Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте.

Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

В жилом помещении на межкомнатные двери устанавливаются защелки, позволяющие зафиксировать в закрытом положении. Защелка межкомнатная бывает различных видов, что затрудняет выбор обычного потребителя. Как подобрать устройство самостоятельно и произвести его установку без помощи специалистов, можно узнать из этой статьи.

Ручка с защелкой для двери

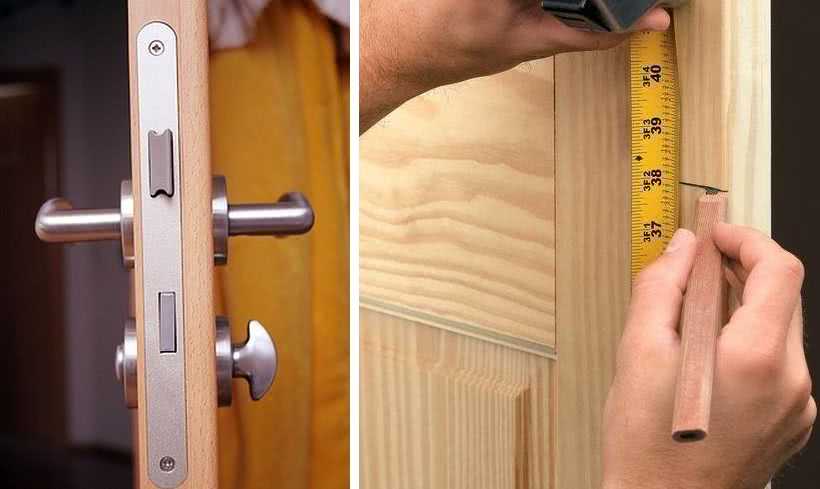

Место для расположения ручки

Вставить ручку в дверь самостоятельно можно только тогда, когда дверь полностью обездвижена. Добиться этого можно в двух случаях: сняв ее с петель, а если это сделать невозможно, нужно подставить посторонний предмет, способный удержать ее в состоянии покоя (к примеру, табурет).

Изначально, определяемся с местом расположения данного агрегата. Здесь подразумевается именно высота установки ручки межкомнатной двери. Зачастую, её норма варьирует в пределах 1 метра от поверхности пола, – это самый оптимальный метраж, подходящий как ребёнку, так и взрослому.

Необходимо учитывать нахождение ручек на соседних дверях, если таковые имеются

Стоит так же обратить внимание на фактуру самой двери, проверить наличие на поверхности фурнитурных составных, или же других отличительных неровностей и выступов, которые могут повлиять на точку нахождения ручки

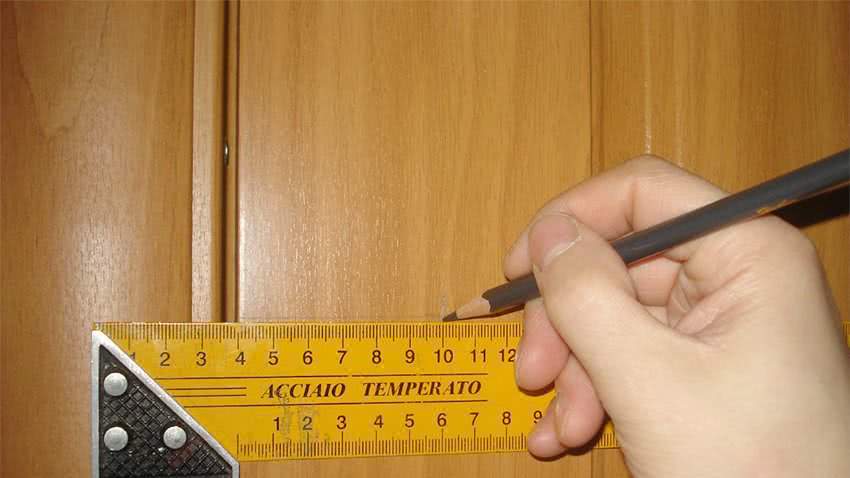

Отметив точку высоты на дверном полотне, проводим горизонтальную линию, используя для этого карандаш и угольную линейку. Отступаем от края двери 60 мм, выявляя нахождение центрального отверстия. Дублируем данные на противоположную область полотна.

Далее необходимо задать место для язычка от замка. Для этого нужно перенести горизонтальную линию на торец двери, найти центральную точку. После чего запорная планка прикладывается и обводится в этой точке.

Тонкости самостоятельной установки разных моделей

Если не вдаваться в особенности конструкции каких-то конкретных моделей, то монтаж большинства подобных приспособлений похож, но перед тем как врезать ту или иную ручку, давайте разберемся с местом ее установки.

Пару слов о месте установки

Если речь идет о частном доме или квартире, то где должна устанавливаться ручка вы вправе решать сами, главное чтобы вам и вашим домочадцам было удобно. Но при выборе места специалисты рекомендуют ориентироваться на 2 вещи:

В первую очередь нужно промерить, на какой высоте находятся все остальные ручки в вашем доме. Ведь когда одна ручка выпадает из общего ансамбля, это сильно бросается в глаза и портит интерьер;
Если же вы выбираете место под установку всех ручек в вашем доме, то ориентироваться нужно на согнутую под 90º в локте руку. Естественно стоит учесть рост всех членов семьи и выбрать нечто среднее.

Совсем другое дело высота установки дверной ручки по ГОСТу. В документах прописано, что подобные конструкции устанавливаются на высоте 1 м, плюс-минус 100 мм. Эту информацию нужно хорошо запомнить владельцам офисов и хозяйственным работникам административных зданий. В противном случае у пожарного инспектора будет лишний повод придраться.

Ручка для входной двери

Качественные ручки на входные двери от хороших производителей ломаются крайне редко, это недоразумение в основном случается с товаром от дружественного Китайского народа. Благо в магазине легко найти замену, средняя цена такого комплекта колеблется вокруг 500 руб.

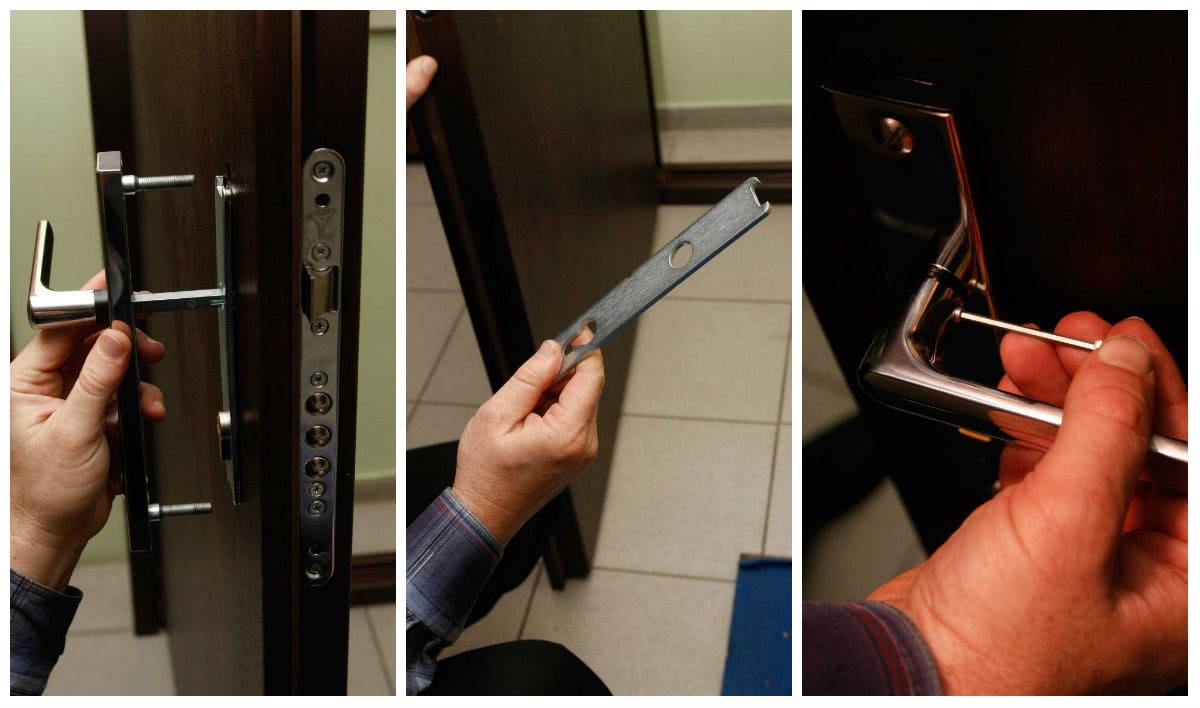

Снять старую ручку с металлической двери не сложно. Разбирать полностью весь механизм в данном случае не нужно, достаточно открутить 2 крепежных болта, которые находятся с внутренней стороны.

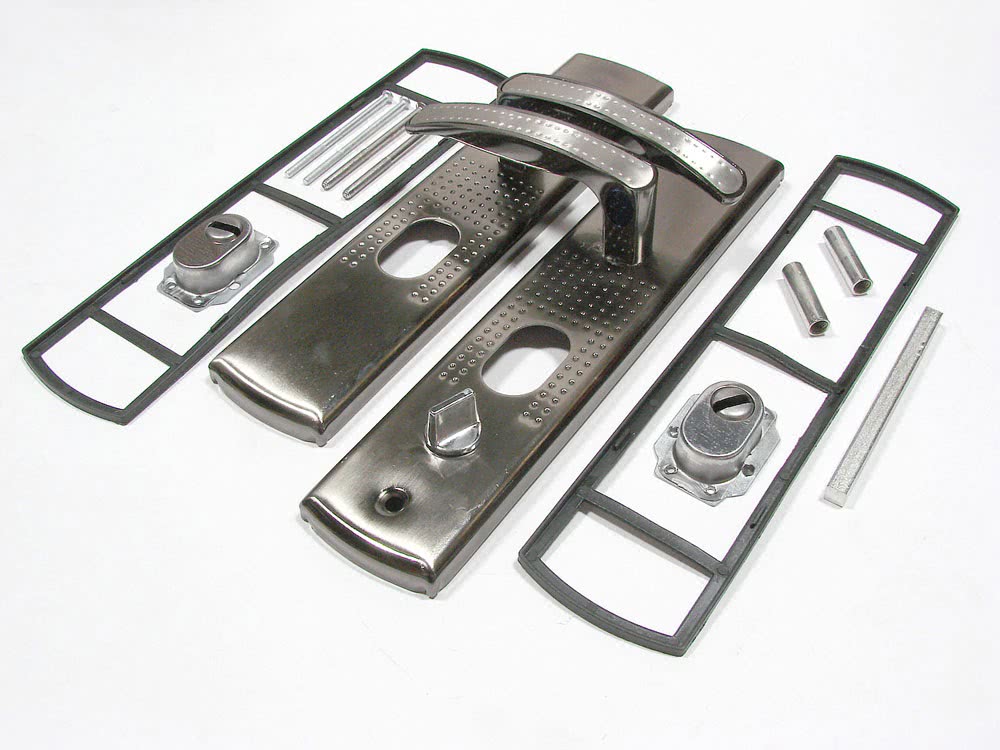

Итак, ручки куплены, теперь осталось их вставить. Внутренняя накладка у нас снята, соответственно наружную накладку также практически ничего не держит. Стоит вам чуть сильнее потянуть за ручку и она выйдет вместе с квадратным поворотным штифтом и соединительными шпильками.

Дальше на наружную часть нового комплекта ручек прикручиваете 2 соединительные шпильки. На замочной скважине могут быть предусмотрены отдельные броненакладки, если они подходят под отверстия в новом комплекте, то менять их или нет, решайте сами.

Теперь вставляем квадратный поворотный штифт в сердцевину ручки и наружную накладку монтируем на ее место. Имейте в виду – квадратный поворотный штифт должен практически доставать до дна отверстия на обеих ручках. В противном случае, велика вероятность того, что ручки снова поломаются.

Когда все вставлено и прикручено, последней внутрь конструкции устанавливается прокладка. Прокладки могут быть резиновыми и пластиковыми, так вот, старайтесь брать резиновые, такие как на фото ниже.

Первой вставляется наружная накладка с поворотным штифтом и шпильками. Дальше с ней совмещается внутренняя накладка и все это фиксируется парой болтов с внутренней стороны.

https://youtube.com/watch?v=ArfHFI2m8dc

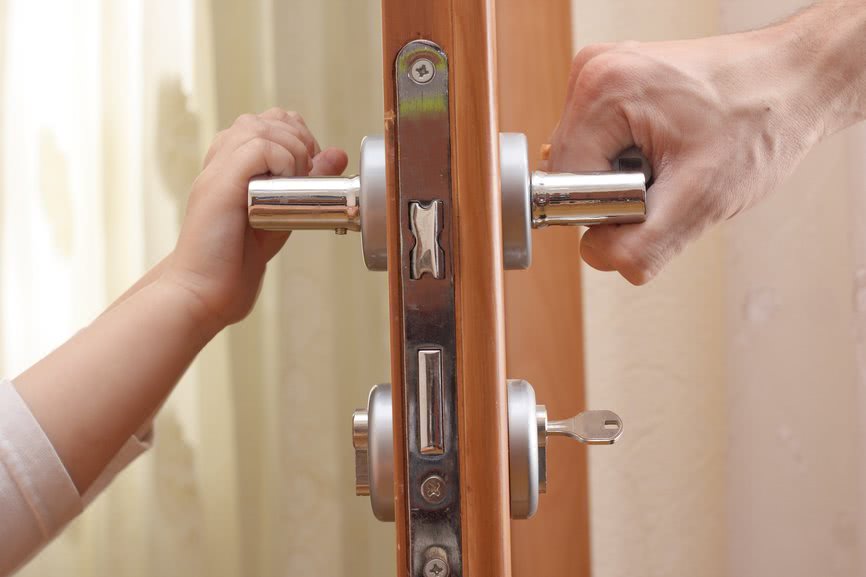

Ручка с защелкой на межкомнатную дверь

Зачастую на замок врезанный в межкомнатную дверь можно установить несколько видов ручек. Особенно это касается легких защелок, туда вообще подходят любые поворотные ручки. Главное чтобы поворотный механизм работал при помощи квадратного штифта.

Техника врезки легкой защелки и капитального замка в межкомнатную дверь подробно с фото и видео показана «ЗДЕСЬ», а мы с вами разберем только установку ручки.

Механизм ручки прикручивается к дверям саморезами, но чтобы крепежная шайба не портила вид, она прикрывается декоративной накладкой, после чего устанавливается ручка.

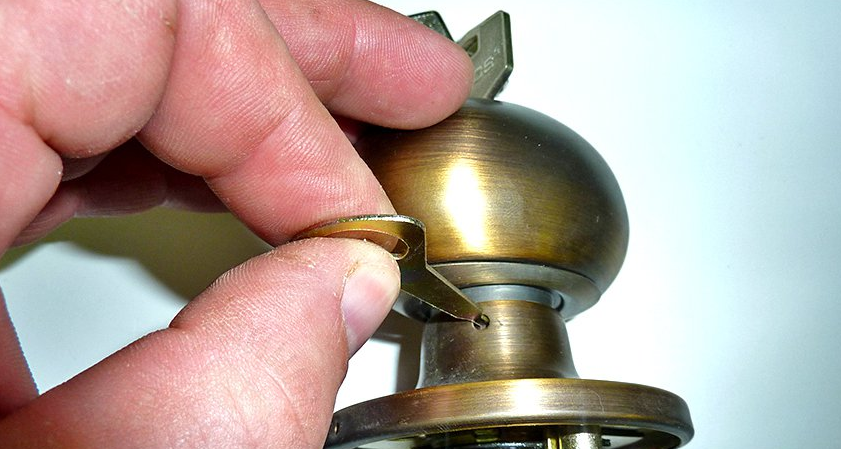

В круглых ручках кнобах как сама ручка, так и декоративная накладка фиксируются при помощи малозаметного внутреннего язычка. Этот язычок нужно утопить вниз при помощи специального ключика идущего в комплекте. Сам язычек оборудован пружинкой и после снятия или установки ручки, он возвращается в исходное положение.

В поворотных ручках система немного иная, там после установки ручки ее нужно зафиксировать небольшим винтом сбоку, а после этого прикрутить или просто надеть на защелки (зависит от модели) декоративную накладку.

Винт, фиксирующий поворотную ручку, может быть как под крестовую отвертку, так и под шестигранник. В последнем случае шестигранник должен идти в комплекте с ручкой.

https://youtube.com/watch?v=kZNcECrprbQ

https://youtube.com/watch?v=i6M7NvKNrlM

https://youtube.com/watch?v=4YPEXi4SbUU

https://youtube.com/watch?v=r1VVuNfS07s

Как установить ручку на межкомнатную дверь самостоятельно

Прежде, чем установить фурнитуру своими руками, следует определить, на какой высоте она должна будет располагаться. Данный показатель регламентируется стандартом, который описывает установку ручки на двери относительно линии пола. В среднем данный показатель составляет 800 — 900 мм. Показатель этот был выведен среднестатистически и может быть назван условным. Если рост основной массы пользователей конкретной двери значительно отличается от усредненного показателя, то допускается адаптирование показателя высоты до комфортной величины.

Важно! Осуществлять работы необходимо на неподвижном полотне. Удобнее всего производить манипуляции на снятой с петель двери

Если это невозможно, то зафиксируйте полотно в неподвижном состоянии.

Установка дверной ручки с магнитным замком

Ручки для комнатных дверей с магнитным замком могут иметь различную форму рукояток, а сам запорный механизм по форме напоминает обычный врезной замок и монтируется так же, как и он. Для плавности захлопывания створки потребуется максимально точно установить ответную планку ручки. На двери в закрытом положении на лутке тщательно переносятся разметки верхнего и нижнего краев запора. На разметку накладывается ответная планка и намечается положение паза для магнита, который далее высверливается при помощи перьевого сверла нужного диаметра. После в подготовленное углубление ставится магнит, сверху закрепляемый ответной планкой саморезами к раме. На межкомнатную дверь планка на раме магнитного замка никогда не ставится заподлицо, так как со временем в подобном положении магнит ослабевает и перестает плотно удерживать створку.
