Как вставлять пластиковые окна: обзор конструктивных особенностей изделия, порядок действий при самостоятельном монтаже

Установка аксессуаров на окна

На заключительном этапе в оконную раму устанавливают стеклопакет и вешают створки. Производится монтаж дополнительных аксессуаров, крепление дополнительных элементов фурнитуры и комплектующих, таких как: ступенчатый проветриватель, фиксатор, москитная сетка, жалюзи и пр..

Окно готово. По выполнении всех работ подписывается акт приемки-сдачи работ. В нем, при необходимости, заказчик указывает свои замечания по произведенным работам, если таковые имеются.

Почти сразу после выполнения всех работ окно ПВХ можно использовать. Исключение составляют окна с большими открывающимися створками, которые не рекомендуется открывать в течении 24 часов после установки окна ПВХ.

Пластиковое окно по функциональности на много лучше старых деревянных окон. Если следовать простым инструкциям по его уходу и эксплуатации, оно прослужит Вам вечно.

Как установить пошагово?

Установка пластиковых окон в проем каркасного дома производится только после полной установки и обшивки стен теплоизоляцией, а также монтажа кровли. Установка пола или перекрытий внутри сооружения проводятся по окончанию монтажа окон. После этого можно заниматься внутренней и наружной отделкой.

Во время выполнения подготовительных работ перед монтажом окна требуется:

Достать стеклопакет и створки из рамы.
Открепить от нее подставочный профиль (используется для защиты окна при перевозке, а также более удобной установки).
В место соединения рамы и подставочного профиля проклеить ПСУЛ для улучшения теплоизоляционных свойств.
Соединить две части окна обратно.
На внутреннюю часть рамы приклеить пароизоляционную пленку, а на внешнюю – влагоизоляцию. Наклеивать можно целым контуром или кусочками внахлест.
Если стену закрывала мембрана, то ее края необходимо загнуть во внутрь дома. Из-за данного процесса углы проема останутся «голыми», поэтому нужно вырезать куски мембраны и приклеить ее на пустые места.

Для установки ПВХ окна в каркасный дом потребуется:

На «голую» раму прикрутить анкерные пластины. Для этого в профиле предусмотрены специальные пазы, на которые устанавливаются пластины, а потом саморезами или шурупами дополнительно фиксируются. Для надежного крепления окна требуется установить минимально 2 пластины со стороны глухой створки и 3 – рядом с подвижной.
Выставить раму внутри проема с помощью клиньев (штапиков). В процессе установки требуется постоянно делать замер уровня горизонтального и вертикального отклонения окна.
Отогнуть анкерные пластины и прикрутить их саморезами 5-6 мм к оконному проему. На каждое крепление потребуется по 2 шурупа.
Задуть все швы монтажной пеной.
Установить на место створки и стеклопакеты.
Когда пена полностью высохла можно доставать подкладочные штапики. Оставшиеся после них отверстия нужно дополнительно задуть пеной.
После обрезания излишков пены, регулировки створок, а также отделки швов можно снимать пленку с наружной части окна, так как если этого не сделать, то со временем ее будет сложнее открепить.

В данном случае роль четверти может выполнять внешняя отделка или можно сделать ее самому из ЭППС (пеноплекс, пенополистирол и их аналоги), деревянных брусков или изоплата. Ширина четверти должна составлять 4-5 см.

При использовании в качестве четверти ЭППС потребуется прокладка из ПСУЛа между полимером и окном. Если применяются материалы, которые пропускают пар, то дополнительная прослойка не нужна.

Отделка

Перед началом отделки следует знать устройство монтажного шва. Данный элемент разделяют на основные части:

Внутренняя, которая выступает в качестве влагоизоляции, для защиты рамы и каркаса дома от пара, а также дополнительной теплозащиты.
Также не дает воздействовать влаге и солнечным лучам на центральный шов, чтобы он не разрушался.

Его объединяют с внешним контуром гидро- и ветрозащиты (обычно мембрана).
Центральный слой состоит чаще всего из монтажной пены. Она дает основное усиление шумо- и теплоизоляционных свойств.
Наружный нужен для защиты центрального шва от внешнего воздействия влаги, солнечных лучей, а также других погодных проявлений. Его объединяют с внешним контуром пароизоляции и утеплителя.

Проводить отделку шва в каркасном доме рекомендуется деревянными панелями. Для этого потребуется:

Пустоты в оконном проеме заделать утеплителем (минеральной ватой). Это нужно для дополнительной изоляции, а также для того, чтобы впитывать и отдавать лишнюю влагу.
Очистить доски, которые будут использоваться для отделки с помощью фуговального станка.
Уголок одного из ребер отпилить на 90 °.
Сделать обрезку досок по ширине боковых стен. Срез делается поперек, для того, чтобы обустроить наклонный скос. Одну из граней облицовки сделать округлой, так как она будет наружной.
Высверлить отверстия для саморезов в каркасе и досках.
Приложить панели к поверхности проема, чтобы проверить их размер. Если есть зазоры, то вставить туда небольшие деревянные бруски.
Вкрутить саморезы в отверстия. Шляпка должна немного утопать вовнутрь.
Покрыть шляпки шпаклевкой и зашлифовать поверхность.
Установить декоративный наличник.

Настройка и использование

Для этого используются шестигранные ключи, с помощью которых подтягивается фурнитура, а также рихтовочные пластины, чтобы выставить створки.

После настройки окно должно плавно открываться и не цепляться за оконный проем. Следует тщательно проверить не прогнулась ли рама, так как это может помешать работе фурнитуры, а также сломать стекло избыточным давлением.

Варианты обсад. Практика.

Черновые обсады (п.1) из “выловленных в луже” обрезных досок, мудрые покупатели не заказывают, т.к

экономия на “первом взносе” за работы и материалы по изготовлению и монтажу черновой обсады в дальнейшем выливается таки в приличную копеечку и, что самое важное, – в худшее качество. То же самое касается и чистовых обсад из массива (п.2). Да, затраты на материалы будут ниже, но обсадные доски выгнет и поведёт 100%, причём, насколько сильно будет это коробление – предугадать невозможно

Кому-то повезёт меньше, чем всем остальным

Да, затраты на материалы будут ниже, но обсадные доски выгнет и поведёт 100%, причём, насколько сильно будет это коробление – предугадать невозможно. Кому-то повезёт меньше, чем всем остальным.

Таким образом, мы предлагаем наиболее грамотный и проверенный материал обсады – клееная чистостроганная фрезерованная доска для изготовления чистовых обсад с откосами и подоконником:

Стандартная подготовка проёма со штробой под закладной брусок и усадочным зазором. Материал обсадных досок – клеенная чистостроганная фрезерованная доска шириной до 280 мм. Монтаж окна производится в сборе с обсадой, без монтажной пены. Отделка откосов не требуется. Плюсы: самый качественный вариант. Минусы: за время эксплуатации не обнаружены.

Комплект подобной обсады выглядит вот так:

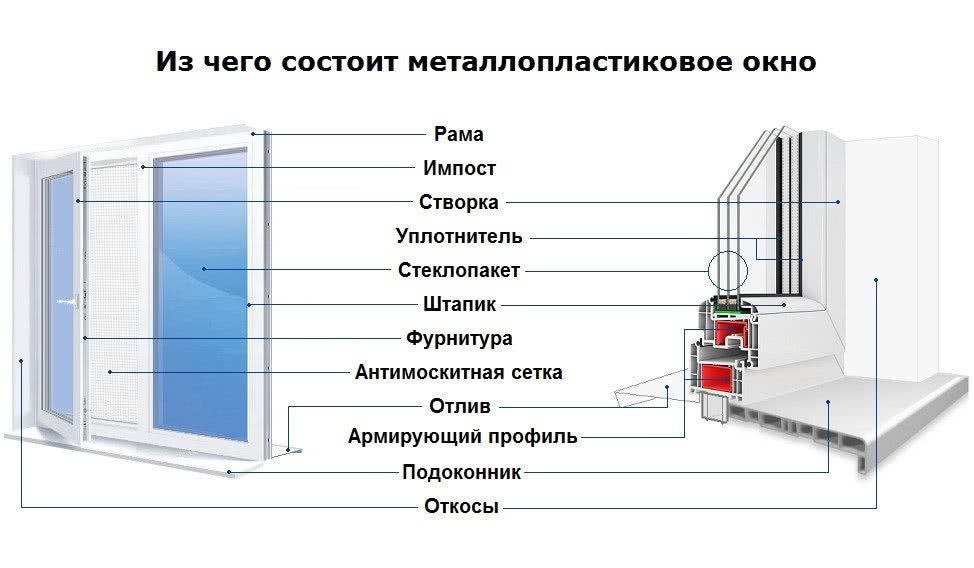

Составные части пластикового окна

Главный элемент оконного блока – рама

Конструкция окна из пластика включает в себя следующие детали:

рама – главная конструкционная часть;
если у вас большое окно, чаще всего оно разделяется вертикальной перегородкой, их может быть несколько – все зависит от выбора конструкции;
часть, которая неподвижна, называется глухой, а та, что открывается – створкой;
стеклопакеты могут быть с разными свойствами, например, тонированные, энергосберегающие, армированные, с использованием инертного газа. Кроме того, они бывают однослойными, двухслойными, трехслойными или многослойными – выбор велик;
для того чтобы стёкла надежно держались, их прижимают штапиком, который представляет собой тонкую пластиковую планку. Для герметичности применяется резиновый уплотнитель, чаще всего черного цвета;
всегда используется фурнитура – это особый набор поворотно-откидных механизмов, которые помогают открывать-закрывать створки и обеспечивать различный функционал;
кроме того, необходимы уплотнители, чтобы обеспечить герметичность всей конструкции;
на внутренней части рамы делаются вентилируемые отверстия для дренажа, которые прикрыты колпаками. Влага, образующаяся при перепаде температурного режима на улице и внутри комнаты, попадает через них наружу;
еще одной частью конструкции является отлив – он монтируется снаружи, и подоконник, устанавливаемый изнутри;
части, расположенные сбоку от рамы, отделывается откосами.

Установка пластиковых откосов

Пластиковые откосы устанавливаются в один день с окном для панельных и блочных домов и на второй день для сталинских домов.

В качестве откосов используется или бельгийская сэндвич-панель (на изображении) или немецкие пластиковые откосы VEKA со съемными наличниками.

Отличия между различными пластиковыми откосами не существенны, однако следует их знать.

Бельгийская сэндвич-панель может быть установлена в рассвет (не под прямым углом к окну), что визуально увеличивает оконный проем. Выбор пластиковых откосов VEKA оправдан для более аккуратной поклейки обоев при уже установленных откосах. Благодаря съемному наличнику, края обоев будут аккуратно спрятаны под ним.

Совет: если у Вас в квартире ремонт, то наличники на откосы из бельгийской сэндвич-панели лучше установить после поклейки обоев самостоятельно — так получится аккуратнее и симпатичнее).

Установка окон

страница > Окна

Установка окон в деревянном доме из бруса отличается от привычного монтажа оконных конструкций. Форма и размер окна не имеет особого значения – выбирайте на свой вкус, но установка имеет множество тонкостей. Различаются сроки остекления и тип конструкции, на которую крепится оконная рама.

Когда устанавливать окна в доме из бруса

В домах из сухого бруса можно приступать к остеклению сразу после завершения монтажа стен и кровли. Брус естественной влажности в процессе усыхания даст усадку, оконный проем немного изменит форму и размер. Стоит подождать, пока стены окончательно высохнут и примут постоянный вид, и только после этого устанавливать окна.

В зависимости от толщины бруса, времени года и атмосферных условий на окончательную усадку может потребоваться от нескольких недель до месяцев.

Только потом можно остеклять деревянный дом.

Но даже сухой брус подвержен сезонным деформациям: в дождливый сезон (весна или осень) брус будет напитываться влагой из атмосферы и расширяться.

Сухим летом брус максимально усохнет и дом может потерять несколько сантиметров высоты. При этом в течение года на оконную раму будет оказываться разное давление. Во избежание повреждений окна в брусовых домах монтируются на независимую конструкцию (окосячку).

Независимая оконная конструкция

Окосячка (обсадная коробка) устанавливается в плоскости стены на скользящем соединении. Оконная конструкция существует фактически отдельно от стен – крепить раму или независимую коробку к самому брусу нельзя, это приведет к деформации окна.

Технически независимая оконная конструкция должна выглядеть следующим образом: в черновом оконном проеме (отверстие в брусовой стене) по середине бревен делаются вертикальные пропилы (в горизонтальной плоскости – горизонтальные). Длина пропилов обоих плоскостях на несколько сантиметров длиннее самого проема. В эти пропилы вставляется брусок скольжения размерами 50х50мм.

На брусок крепится обсадная доска толщиной 50мм и шириной в толщину бруса, из которого сделаны стены. Именно к этой обсадной коробке и будет крепиться окно.

Жесткая фиксация (шурупами) только между рамой и бруском скольжения, все свободное расстояние между обсадной коробкой и стеной заполняется термоизолирующим материалом (пакля, уплотнитель и т.п.).

В итоге стены деревянного дома из бруса могут усаживаться или расширяться – оконная конструкция на брусьях скольжения не зависит от деформации стен. Наличники крепятся к обсадной доске и тоже не зависят от стен. Таким же образом устанавливаются дверные конструкции.

Какие окна ставить в деревянном доме

Если следовать по пути экологической безопасности до конца, в доме можно вставить деревянные окна. Вариант, безусловно, красивый и надежный, но дорогой.

Следует также понимать, что основной процент теплопотерь в брусовом доме будет через окна, так что вернее будет установить ПВХ окна. Это разумное сочетание небольшой цены и высокой прочности.

Для дачного (сезонного) дома можно также обойтись алюминиевыми окнами – вариант холодного остекления стоит недорого.

Разнообразие материалов и отделки наличников позволяет собрать композицию «под дерево», а стеклопакеты надежно сберегут тепло.

Для увеличения естественного освещения в деревянных домах из бруса часто используются витражные окна и застекление.

Большие окна значительно увеличивают коэффициент теплопотерь (по некоторым данным, до 50%), поэтому в загородном доме для постоянного проживания наиболее уместно провести монтаж пластиковых окон.

Эксплуатация окон в брусовом доме

Уход за окнами в деревянном доме из бруса ничем не отличается от мойки окон в квартирах – правильно установленные пластиковые окна не будут «потеть» и дуть сквозняками. Их достаточно мыть мыльной водой и протирать мягкой тряпкой.

https://youtube.com/watch?v=Lw7t9jVE73M

Однако существует ряд проблем, с которыми вы можете столкнуться в брусовом доме:

Сквозняки
Не закрываются окна

Установка пластиковых окон в брусовом доме ведется на обсадную доску. Так что в произошедшем вины производителя окон скорее всего, нет. Сквозняки и сжатая рама (из-за чего и не получается закрыть окно) сигнализируют о том, что неверно рассчитана длина зазора при монтаже окосячки.

При монтаже обсадной коробки, скорее всего, ошиблись с коэффициентами расширения/сжатия, и теперь брус стены либо слишком тесно сжимает оконную конструкцию, либо нависает где-то над брусом скольжения. Не нужно огорчаться – все недочеты легко устраняются мастерами.

Подробная инструкция по установке окон

Первым делом необходимо избавиться от имеющегося окна, для этого идеально подойдут болгарка с монтировкой. На деревянной раме выполняются надпилы и она достаточно легко вынимается из оконного проема.
Далее снимаем створки и приступаем к самой установке нашего окна. Фиксируем металлопластиковую конструкцию с четырех сторон с помощью деревянных клинышков. Определяем по уровню насколько ровно выставлена рама. При положительном результате приступаем к очередному этапу.
Крепление рамы лучше всего производить монтажными пластинами, используя анкерные болты. Сама металлопластиковая конструкция крепится шурупами к деревянной части. Никогда для этих целей не применяйте гвозди, спустя какое-то время, они способны повлечь за собой деформирование рамы.
После того, как конструкция установлена и зафиксирована, можно осуществлять герметизацию. Для этого берем приготовленный баллон с монтажной пеной и аккуратно распределяем по поверхности, которую рекомендуются предварительно слегка увлажнить обычной водой. Применение пены обеспечит помимо качественной герметизации, которая защитит ваше жилье от пыли и избыточного городского шума, еще и отменное закрепление рамы.
Как только пена высохнет, достаем клинышки и приступаем к завершающему моменту. На этом этапе крепим новый подоконник к базовому пластиковому профилю.
При необходимости ровняем и подрезаем излишки выступающей пены. Образовавшиеся откосы необходимо оштукатурить внутри квартиры, а также со стороны улицы. Для этого существуют профессиональные смеси.
Когда откосы покрашены, можно приступать к снятию защитных пленок.

Напоследок небольшие советы по установке:

https://youtube.com/watch?v=6_cH35u4ouM

Комфорта и уюта вам и вашим близким с новыми окнами, установленными своими руками!

Полезно1Бесполезно1

Отсутствие мостиков холода

Монтажный шов – это узел, где происходит стыковка конструкций стены и окна, обладающих совершенно различными свойствами, в том числе, и в плане теплотехники

И важно исполнить узлы таким образом, чтобы не возникало мостиков холода на оконных откосах. . В основном, проблема мостиков холода – это проблема однослойных конструкций стен, которые применялись в домах прошлых лет (сплошной кирпич, керамзитобетон и т.д.)

В таком случае слабой зоной является сама стена вокруг оконной коробки в силу ее низкого сопротивления теплопередаче. На откосе появляется участок с температурой поверхности ниже точки росы. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе происходит часто, то впоследствии на этих местах может образоваться грибок (плесень). То же самое относится к проемам без четвертей. При их отсутствии опасность мостиков холода серьезно возрастает, и здесь следует особо внимательно продумать теплотехнику узлов примыкания

В основном, проблема мостиков холода – это проблема однослойных конструкций стен, которые применялись в домах прошлых лет (сплошной кирпич, керамзитобетон и т.д.). В таком случае слабой зоной является сама стена вокруг оконной коробки в силу ее низкого сопротивления теплопередаче. На откосе появляется участок с температурой поверхности ниже точки росы. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе происходит часто, то впоследствии на этих местах может образоваться грибок (плесень). То же самое относится к проемам без четвертей. При их отсутствии опасность мостиков холода серьезно возрастает, и здесь следует особо внимательно продумать теплотехнику узлов примыкания.

Важная рекомендация – при отсутствии четвертей применять оконные коробки шириной не менее 130 мм. При узкой оконной коробке качественная заделка шва затруднена и высока вероятность мостиков холода. Приведенные в ГОСТе варианты с фальш-четвертями из уголков или из наличника возможны только при наличии наружной штукатурки, и все равно остаются проблемными с точки зрения теплотехники.

При наличии в стене эффективного утеплителя (минеральной ваты или негорючих пенополистиролов) окно должно стоять или в плоскости утеплителя, или за четвертью из утеплителя. В стенах, где комбинируются газобетон с наружной облицовкой и четвертями из кирпича, как правило мостиков холода также не возникает благодаря хорошим теплотехническим качествам газобетона.

Правила монтажа

Правильную технологию установки оконных конструкций в кирпичный дом регламентирует ГОСТ. Этот документ допускает отклонение не более 1,5мм на один метр конструкции. Монтажный шов следует делать в три слоя. Расстояние между креплениями составляет не более 70см. От соблюдения технологии установки зависит, как конструкция будет эксплуатироваться, и как поведет себя с годами.

Дополнительные правила монтажа:

Монтажная пена используется вне зависимости от того, панельный дом или кирпичный. Она выполняет несколько функций — герметизирует стыки, придает жесткость, теплоизолирует, фиксирует.
Монтажные пены имеют разные параметры, среди которых ключевым является температура затвердевания (указывается в инструкции на упаковке). Мастера выбирают пену по сезону, назначение (для кирпичной или панельной стены) не учитывается.
Пену следует наносить маленькими порциями, благодаря этому получается тщательнее проработать небольшие щели и потратить меньше материала.
Промежуток между кирпичом и пластиком нужно защищать от конденсата. С этой целью снаружи используется гидроизоляция, а изнутри — пароизоляция.
Монтаж оконных конструкций возможен в любое время года, особенно выгоден он в холодные сезоны. Основные проблемы (промерзание, запотевание, протекание, продувание) наблюдаются зимой и осенью. Их можно оперативно заметить и устранить в холодный сезон.
Проем в панельной или кирпичной стене может крошиться. Правильный монтаж пластикового окна при наблюдении крошения начинается с усиления проема. Если крошение стен продолжится, образуются щели, которые приведут к классическим проблемам эксплуатации оконных конструкций.

Технология установки окон ПВХ в панельном доме в целом схожа с кирпичным, важно соблюдать правила и прислушиваться к советам профессионалов

Установка окна

Монтаж пластикового окна в деревянном доме проходит по стандартной технологии:

Если крепление рамы проводят сквозь профиль с помощью саморезов, то демонтируют распашные створки, а в глухих створках снимают стеклопакеты. Для окосячек с четвертью существует еще один вид монтажных пластин — уголки, которые крепят к торцу профиля перед началом монтажа. Расстояние от углов до точек крепления должно лежать в пределах 10-15 см, промежутки между крепежом должны быть не более 70 см. Эти расстояния зависят от цвета и ширины профиля. Для белого профиля толщиной до 60 мм — 70 см, более 60 мм — 60 см. Для цветных профилей эти расстояния уменьшают на 10 см.
Вставляют в проем окосячки окно. Выставляют его по уровням (вертикали, горизонтали и относительно плоскости проема), используя пластиковые или деревянные клинья. Эти же клинья задают необходимые зазоры между окном и окосячкой, но необходимо проследить, чтобы они не выгнули профиль.
Крепят окно к обсаде одним из способов

При креплении через раму важно, чтобы линия крепления не попала на шип проема — в этом месте обсада наиболее тонкая. Для этого плоскость окна должна быть смещена внутрь или наружу относительно скользящего соединения обсады в проеме

При креплении с помощью уголков окно крепят к выступу четверти на обсаде.
Обрабатывают зазоры антисептиком. Дают ему просохнуть, и заполняют швы монтажной пеной. Для деревянного дома нужно выбирать особенный, эластичный состав, который может выдерживать значительные деформации во время усадки без разрушения отвердевшей пены.
Герметизируют монтажный шов со стороны помещения паронепроницаемой пленкой, со стороны улицы — влагостойкой лентой мембранного типа.

Собирают оконный блок — ставят на место подвижные и неподвижные створки. Во время высыхания пены подвижные створки окна должны быть закрыты.
Устанавливают отлив и подоконник.
Со стороны улицы монтируют наличники, со стороны помещения — откосы.

Учитывая особенности деревянных домов, установка крупноформатных панорамных окон нецелесообразна — слишком велики компенсационные зазоры между обсадной и основной рамами. А если по дизайнерским соображениям такая необходимость есть, то лучше выбрать другой материал для строительства дома.

Закрепим все вышесказанное полезным видеороликом по теме:

https://youtube.com/watch?v=7KxcnSt6DlQ

Полезно4Бесполезно6

Размер окна и технология установки

Рассмотрим более детально, как замерить окна для замены на пластиковые в деревянном доме. Сразу подчеркнём, что данная методика измерений в бревенчатых и брусовых домах существенно отличается от аналогичного процесса в каменных строениях.

В целом, следует выделить два подхода к установке новых окон своими руками:

установка вместо старого окна;
монтаж окна с вырезанием нового оконного проёма (или с расширением старого).

Понять, как замерить окно в случае простой замены старого, совсем несложно: после того, как старая оконная рама будет полностью демонтирована, следует измерить внутренний периметр обсады и уменьшить каждый размер на величину монтажного зазора (15-20 мм).

Схема установки пластикового окна

Стоит ли менять обсаду в ходе замены старого окна на новое? Теоретически, не обязательно, но с практической точки зрения – да, стоит. Дело в том, что окно и обсадная рама – основное место появления новых мостиков холода, поэтому малейшее нарушение целостности этих зон должно сопровождаться профилактическими мероприятиями по восстановлению теплоизоляции.

В тех случаях, когда замеры пластикового окна выполняются для установки с нуля или с расширением проёма, последовательность определения размеров оконного проёма состоит из следующих этапов:

определяются базовые размеры (как правило, это стандартные размеры стеклопакетов);
к замеренным данным добавляются допуски на монтажный зазор (15-20 мм), обсаду (30-50 мм), уплотнитель (3-5 мм), толщину подоконника (до 50 мм) и на компенсационный зазор над вертикальной планкой окосячки (60-100 мм).

Если в качестве обсадной рамы используется П-образная конструкция, следует заранее измерить в вертикальных стойках глубину паза под шип и при расчёте размеров проёма уменьшить его ширину на 2 высоты шипа, а высоту – на 1 высоту шипа.

Также стоит упомянуть ещё один, менее очевидный фактор, влияющий на размер и количество окон. При сборке брусовых и бревенчатых домов часто используют такой элемент, как фиксирующий нагель, задача которого — не допустить смещения брёвен в горизонтальной плоскости и обеспечить плотное прилегание в течение всего срока усадки.

В виду чего довольно часто встречается ситуация, когда одна бригада сделала сборку сруба, исходя из предварительной схемы расположения окон, а вторая столкнулась с проблемами при попытке установить окна по новому плану.

Во избежание подобных разногласий рекомендуем ещё на этапе эскизного проектирования чётко определиться с количеством, размерами и типом окон.
