Расчёт уклонов

Оглавление

Информация

Сфера строительства развивается с каждым днем, но важность максимальной точности при расчетах тех или иных значений показателей остается прежней. Раньше расчеты требовали знания множества формул, которые не всегда простые

Люди получают высшее образование для того, чтобы иметь возможность работать в строительной отрасли. Сегодня необходимость в заучивании формул и самостоятельно расчете всех показателей исчерпала себя. Был создан онлайн-калькулятор, который рассчитывает любые интересующие Вас показатели. Для расчета необходимо просто ввести исходные данные, которые потребует калькулятор, а после он автоматически выдаст Вам показатель с предельной точностью.

Калькулятор уклонов является одним из таких инструментов. Он позволит произвести расчет уклона и избавит от долгих и крайне важных расчетов. Обычно данный расчет требует при строительстве частных домов, на крышу которого кладется кровля и при кладке необходимо рассчитать уклон кровли в процентах. В этих случаях наш онлайн-калькулятор избавит Вас от лишних трудностей. Также есть возможность рассчитать уклон кровли в процентах, а некоторые случаи могут требовать просчитать уклон кровли в промиллях.

Методика подсчетов для односкатной и двухскатной конструкции

В случае с двускатной кровлей, рекомендуется перемножить поверхности на косинус угла наклона, который берется из пересечения ската и перекрытия. Одна наклонная считается от конька до карниза.

С увеличением угла наклона увеличивается количество необходимого материала

При проектировании объекта следует принимать во внимание область, в которой здание будет находиться. Если в регионе выпадет много осадков, то угол наклона увеличивается, и – наоборот

При двускатной крыше расчет проводится по формуле: tga = h/b. Где ширина пролета обозначается буквой – b, высота – h. С помощью калькулятора находится обратное значение a = arctg (h/b).

Умножение b на длину крыши дает возможность определить площадь каждого ската. Угол наклона крыши варьируется обычно от 22 до 45 градусов.

Битумная черепица

С помощью битумной черепицы можно покрывать большие площади крыши самой сложной конфигурации. При правильно поставленном деле можно достичь минимальных расходов и делать все работы своими руками.

Базовая цифра такая: одна упаковка кровельного материала, мягкой черепицы, хватает, чтобы покрыть площадь в три квадратных метра.

Эта сентенция выражается формулой: N = S х K х 3, где N – это число рулонов мягкого покрытия для кровли, S – площадь обрабатываемой поверхности в метрах квадратных, К – коэффициент сложности «ландшафта» крыши. Такая формула учитывает все нюансы, которые требуются для выполнения качественной работы по покрытию крыши

В ней принимается во внимание количество материала, который тратится на «нахлесты», а также сложность кровли самого объекта. Если все правильно рассчитать, то не надо будет тратить лишние деньги на приобретение дополнительных листов «про запас»

Ондулин

Чтобы выполнить покрытие ондулином, следует в первую очередь хорошо представлять себе геометрические размеры листов. Листы ондулина кладутся внахлест, поэтому полезная площадь сокращается с 1,65 кв. метра до 1,61 квадратного метра.

Очень важно иметь первоначальные данные, то есть четко знать какова площадь самой крыши. Эту цифру можно назвать базовой, потому что, зная ее, дальше можно будет без труда посчитать количество листов, необходимых для полноценной работы, а также с точностью определить, сколько потребуется пиломатериалов

Металлочерепица

Самым популярным материалом для кровли является в наше время металлочерепица. Формула, которая позволяет объективно оценить количество необходимого материала не очень сложная.

Лист металл черепицы составляет по ширине 1181 мм. Расчет количества необходимых для работы листов вычисляется по формуле: N = (Lck

Стропила

Чтобы адекватно сделать калькуляцию по поводу количества необходимого леса, в первую очередь следует самому уметь рассчитывать ту нагрузку, которую сможет выдержать крыша.

Она складывается из трех показателей:

  • вес самой кровли;
  • вес снега зимой;
  • ветровая нагрузка.

Исходя из параметров строения, его площади, можно будет понять:

  • сечение стропильных креплений, их количество;
  • какая потребуется обрешетка;
  • толщина и длина досок на обрешетку.

Работа комплексная, каждый элемент этого «пазла» играет важную роль, поэтому расчеты должны быть правильные.

На стропильную систему уходит львиная доля материалов из дерева

Для правильного расчета нужно принимать во внимание ветровую нагрузку. Необходимо знать: насколько велика полезная площадь объекта, есть ли чердачные помещения и мансарды

Чем больше площадь, тем больше будет расход стройматериалов.

Каждый объект имеет неповторимую особенность. Есть крыши, в которых присутствует значительное количество вентиляционных каналов. В этом случае заметно сокращается расход пиломатериалов.

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

  1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
  2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
  3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
  4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

При увеличении угла уклона кровли стоит помнить несколько вещей:

  • Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
  • На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
  • Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
  • Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

  • Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
  • Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
  • При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Как материал может повлиять на наклон крыши?

Любая кровля – это своего рода слоеный пирог из гидро- и пароизоляции, утеплителя, обрешетки и внешнего покрытия. Все это уложено на стропильную систему под определенным углом, который ограничивает использование того или иного материала. Главным образом следует ориентироваться на инструкции, предложенные изготовителем, которые касаются и требований к уклону скатов. Кровельные материалы бывают рулонные, наборные (черепица и шифер), листовые, а также гибкие штучные, и для каждого типа предусмотрен минимальный угол крыши.

Для рулонных покрытий оптимальным считается уклон не более 15 градусов при условии, что материал укладывается в 2 слоя. Если же кровля делается трехслойной, она должна быть еще более пологой, около 5 градусов, при этом требуется дополнительная обрешетка для повышения прочности на случай увеличения временной нагрузки (снег, дождь). Но есть и исключение – мембранное покрытие, которое можно использовать при любом наклоне крыши.

Наборные материалы также не терпят крутых скатов, по той простой причине, что могут съехать под собственной тяжестью при малейшей предпосылке к этому, вроде штормового порыва ветра. Однако и слишком маленьким угол делать нельзя, поскольку в этом случае масса кровельного материала будет излишне нагружать опорные конструкции, то есть стропила, обрешетку и прочие элементы. Оптимальным считается угол 22 градуса, достаточной для того, чтобы во время дождя влага свободно стекала и не задувалась ветром под стыки.

В отношении профнастила и металлочерепицы минимальный уклон – 12 и 14 градусов соответственно, достаточно пологий, чтобы осадки стекали с крыши, и при этом не нарушалась ее герметичность на стыках. В большую сторону крутизна может увеличиваться без ограничений, однако с учетом того, что большая площадь кровли имеет солидную массу. Также не следует забывать про ветровую нагрузку и высокую парусность крыш с углом, близким к 45 градусам. Оптимальный наклон – порядка 27-30 градусов.

А вот у мягкой черепицы, которая состоит из отдельных кусков материала типового размера, угол кровли связан с плотностью обрешетки. Если скаты очень пологие, то расстояние между планками следует сделать как можно меньше. Это обусловлено тем, что снеговые массы могут стать непосильной нагрузкой для покрытия. В том случае, когда крутизна скатов выдержана в пределах 30-40 градусов, шаг обрешетки допускается больший, до 45 сантиметров.

Угол наклона

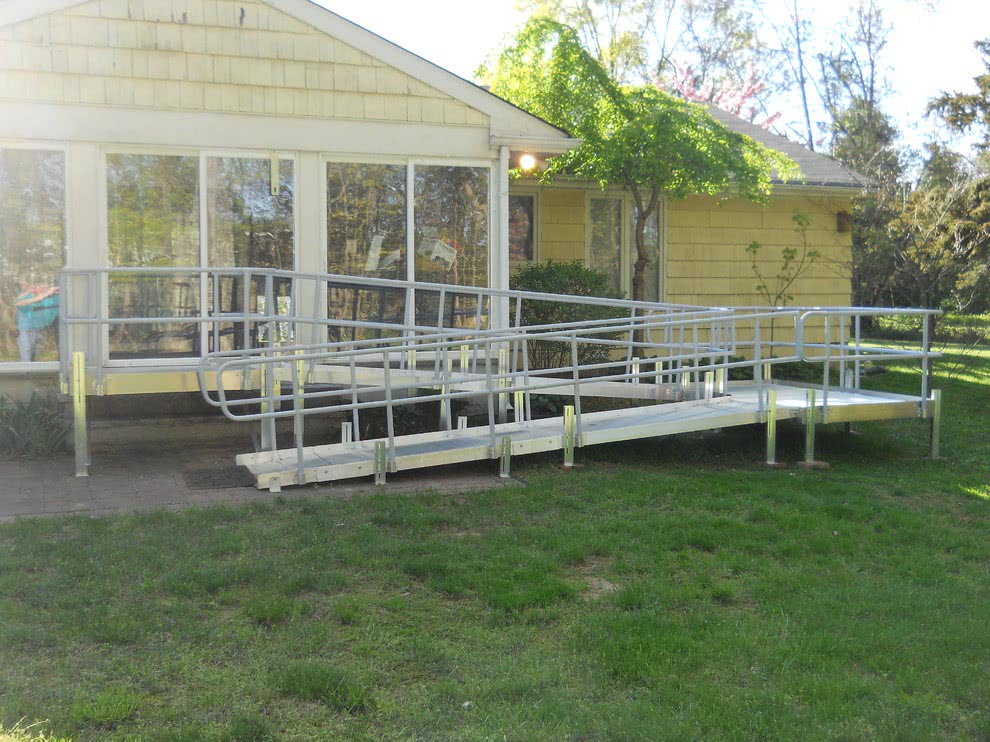

Основным параметром пандусов является угол наклона. Наклонные поверхности должны располагаться под определенным углом, величину которого определяет соответствующий ГОСТ. Если же требования ГОСТ не соблюдены, то для человека с ограниченными возможностями все сооружение становится неудобным и опасным.

Угол наклона пандуса должен соответствовать требованиям ГОСТ

Уклон пандуса определяется как отношение его высоты к длине (проекции на горизонтальную ось) и выражается в процентах. Может выражаться в градусах.

Расчет уклона пандуса

При создании наклонных площадок для инвалидов ГОСТ рекомендует угол наклона не больше 5%. Если эту величину измерять в градусах, получается чуть меньше 3° (2,86°).

Максимальный угол наклона может быть увеличен, если конструкция устанавливается на непродолжительное время. Максимум для такого варианта – 8% (4,8°). При этом должны быть соблюдены следующие требования:

  • перепад высот – не больше 50 см;
  • наклонный участок поверхности – не длиннее 6 м.

Согласно СП 59.13330.2012 (актуализированная редакция СНиП 35-01-2001) угол наклона может быть увеличен до 10% (5,7°) в затесненных местах. Перепад высот при этом не должен быть больше 0,2 м.

Требования СП (СНиП) определяют также допустимый поперечный уклон наклонной поверхности. Он не должен превышать 2%.

Что умеет наша онлайн программа расчета крыш?

  • Редактирование ската — как использование готовых шаблнов, так и свободное рисование. Возможность тонко настраивать каждый скат калькулятора кровли
  • Редактирование вырезов на скате — как из готовых шаблонов, так и (как в скатах) — свободное рисование для расчета фасада или кровли
  • Расчет раскладки материала с учетом заданных параметров и схемы скатов
  • Возможность менять материал (как внутри одного вида, так и менять полностью вид материала) с перерасчетом раскладки
  • Ведение и расчет всей кровли (проекта)
  • Формирование итогового отчета по метериалам и раскладки материала по всем скатам
  • Предоставление доступа как другим сотрудникам компании, так и третьим лицам

Уклон кровли и влияющие на него факторы

На выбор угла наклона крыши из профнастила влияют несколько основных факторов:

  • назначение строения;

  • климатические условия;

  • характеристики профилированного листа.

Фото 2. Внешний вид кровли из профлиста

Уклон односкатных видов крыш из профнастила для различных хозяйственных построек допускается делать 8°. Но в этом случае для обеспечения абсолютной герметичности требуется принятие дополнительных мер по герметизации покрытия и укрепления стропильной конструкции.

Тип здания и его назначение

Современные жилые здания чаще строятся с мансардным помещением или вместительным чердаком, который используется для хранения разных вещей. Поскольку при малом наклоне скатов высота потолков тоже будет небольшой, угол уклона выбирают в зависимости от необходимой высоты крыши – как правило, не менее 25°.

Рисунок 3. Примерная зависимость высоты крыши от угла наклона ската

С разнообразными хозпостройками, беседками, гаражами и другими подобными строениями дело обстоит иначе. Здесь нет необходимости в высокой крыше, поэтому она обычно делается односкатной и с минимальным углом наклона. Монтаж кровельного покрытия на таких конструкциях выполняется довольно просто и быстро.

Фото 4. Гараж с односкатной кровлей из профлиста

Ветровая и снеговая нагрузки

В первую очередь, при определении угла наклона крыши для укрытия кровельным профнастилом нужно получить данные по максимальной высоте снежного покрова, силе ветровых нагрузок, а также о том, как часто идут дожди.

Особенного выбора уклона в зависимости от климатических условий местности:

Ветровые нагрузки – чем сильнее ветер, тем более пологой должна быть крыша. Так, строительными нормами регламентирован угол скатов от 35 до 45° для регионов со средней силой ветра. Для местности с большими ветровыми нагрузками уклон нужно делать в пределах 15-25°.

Рисунок 5. Воздействие ветра на крыши с различным наклоном скатов

Снеговые нагрузки – чем больше выпадает снега зимой, тем более крутой должна быть кровля. Для местности с большим снежным покровом кровлю рекомендуется делать с наклоном до 45°, чтобы снег не задерживался на покрытии, не нагружал стропильную систему и другие конструкции здания.

Рисунок 6. Наиболее вероятные места скопления снега на кровле

В регионах с проливными дождями круши тоже целесообразнее делать крутыми, чтобы исключить вероятность образования протечек в местах соединения профилированных листов.

Характеристика материала кровли

Для укрытия крыш с малым уклоном (до 15°) специалисты рекомендуют использовать специализированные профлисты с высокими ребрами. Они отличаются хорошей жесткостью и способны выдерживать большие нагрузки в отличие от стандартного листа профнастила типа С10 и ему подобных, требующих сооружения сплошной обрешетки и дополнительной герметизации мест крепления и соединения отдельных элементов между собой.

Выбор уклона кровли из профлиста осуществляется с учетом применяемой разновидности кровельного материала. Так, при использовании листов типа НС-35 даже для укрытия крыш с наклоном менее 15° оптимальный шаг обрешетки составляет 500 мм, а если угол больше указанного значения, то доски допускается крепить с шагом до 1000 мм.

Рисунок 7. Стандартные размеры профнастила марки НС-35

Устройство двухскатной крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

  1. Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
  2. Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
  3. Конек. Это обозначения места схождения стропил в верхней части.
  4. Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
  5. Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
  6. Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
  7. Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
  8. Схватка. Брусок, расположенный вертикально между опорами.
  9. Обрешетка. Конструкция для установки кровли.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

  • нагрузку крыши;
  • шаг между стропилами.
  • вид кровельного покрытия

Рекомендуемая ширина доски стропил:

  • 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
  • 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Параметры кровельного покрытия

  • Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
  • Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
  • Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
  • Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Общие сведения по результатам расчетов

  • Угол наклона крыши

— Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

Площадь поверхности крыши

— Общая площадь всей поверхности кровли, с учетом длины свеса.

Примерный вес кровельного материала

— Вес выбранного кровельного материала на всю площадь крыши.

Количество рубероида

Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

Длина стропил

— Длина каждого стропила от конька до основания ската

Минимальное сечение стропил

— Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

Количество стропил

— Общее количество стропил при заданном шаге на всю стропильную систему.

Количество рядов обрешетки

— Общее количество рядов обрешетки по заданным размерам на всю кровлю

Равномерное расстояние между досками обрешетки

— Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Онлайн калькулятор односкатной крыши

Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать  угол наклона ската, количество обрешетки и размер стропил.

Перед проведением расчетов настоятельно рекомендуется:

  1. Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
  2. Проверить надежность выбранного угла и шага стропил. В этом поможет программа «Стропила 1.0.1.».

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил(5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

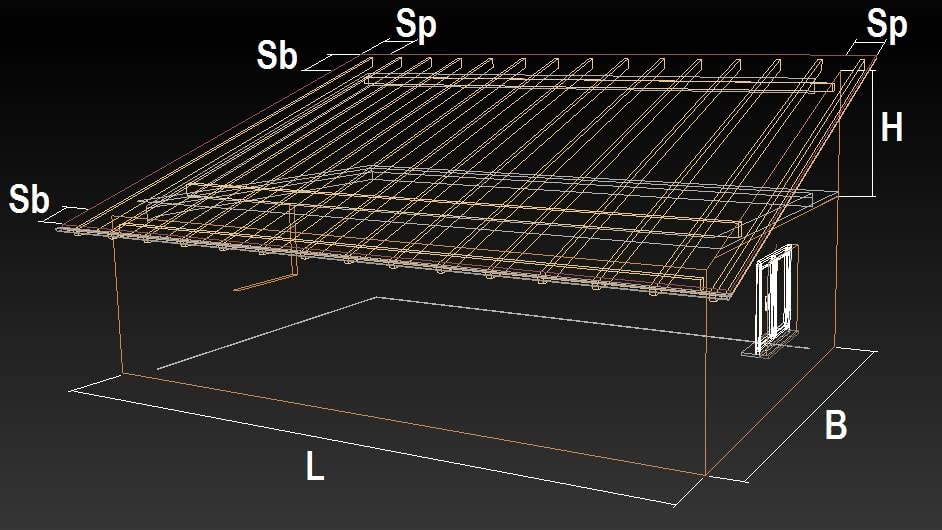

Введите параметры крыши:

Ширина основания B (см)

Длина основания L (см)

Высота подъема H (см)

Длина боковых свесов Sb (см)

Длина переднего и заднего свеса Sp (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123
Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

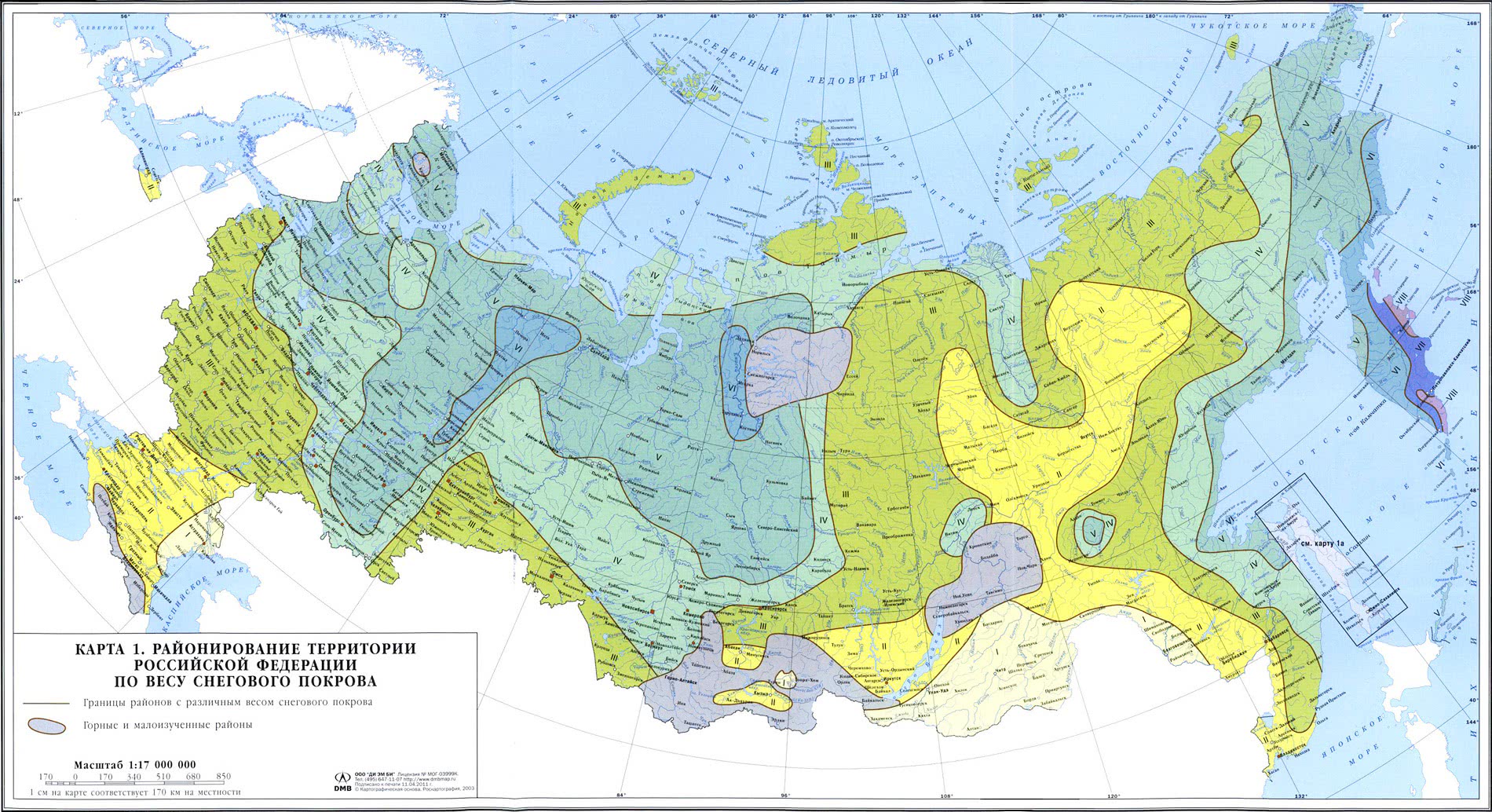

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

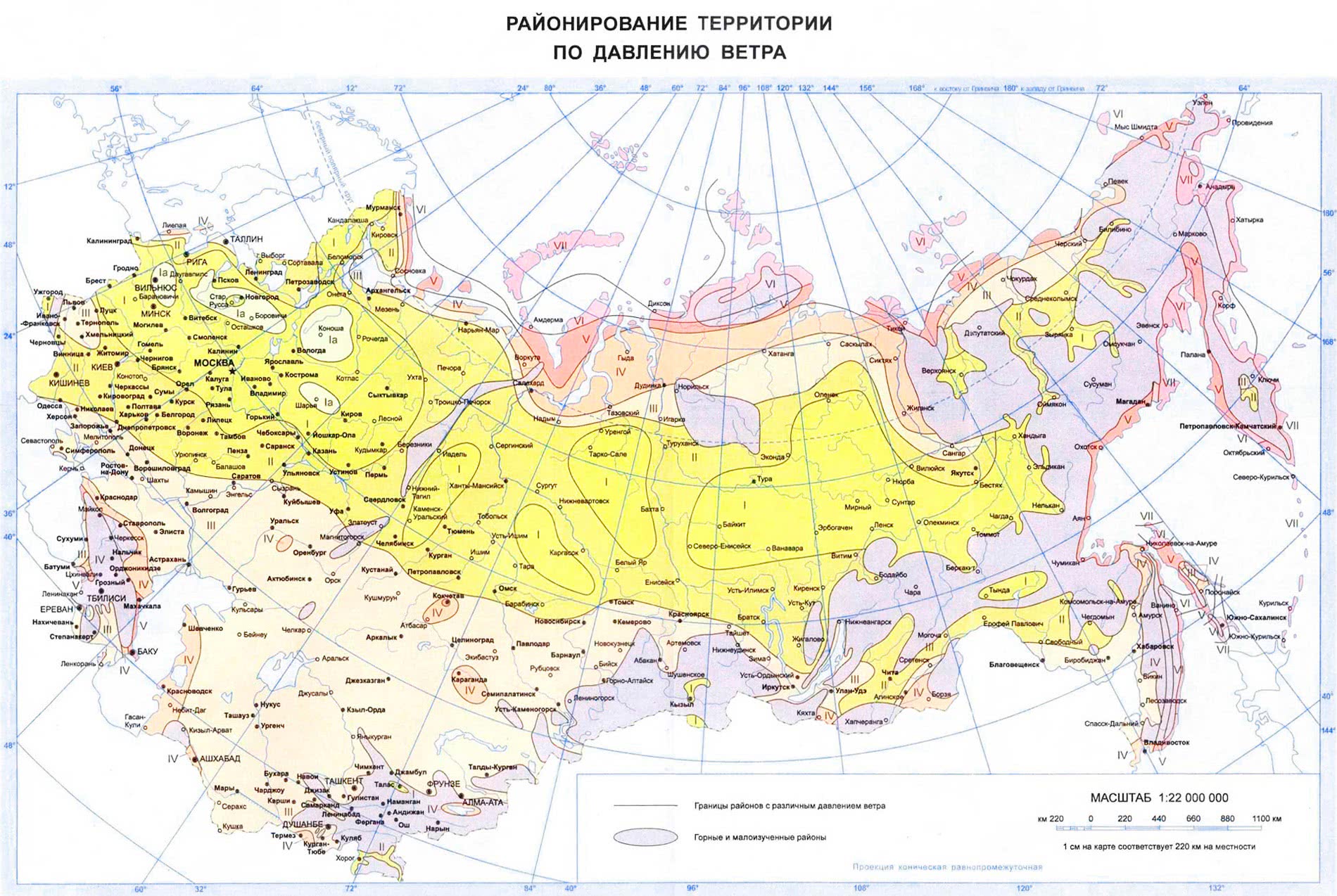

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII
Высота до конька здания

5 мот 5 м до 10 мот 10 м
Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов:

Крыша:

Угол наклона крыши: градусов.

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.

Примерный вес кровельного материала: кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.

Длина стропил: см.

Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки: рядов.

Равномерное расстояние между досками обрешетки: см.

Количество досок обрешетки стандартной длиной 6 метров: шт.

Объем досок обрешетки: м3.

Примерный вес досок обрешетки: кг.

Минимальный уклон кровли из профлиста

Одной из наиважнейших задач при строительстве кровли из профлиста является выбор правильного уклона. Не все знают, что уклон кровли играет основную роль в ее прочности и степени защиты от атмосферных осадков. Небольшой уклон может пагубно отразится на ее прочности и степени защиты, а слишком большой – на ее ветроустойчивости, а правильно подобрать наклон крыши, не нарушив эстетику и дизайн дома, бывает не просто.

Минимальный уклон кровли зависит от:

  • кровельного материала
  • прочности стропильной системы
  • климатических условий района

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона. На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

  • Длина стены = 12м
  • Высота кровли h = 3м

Теперь необходимо рассчитать с и d. В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему. Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2. Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

  • ветроустойчивость
  • простота монтажа
  • небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

  • возможность попадания осадков в стыковочных местах
  • зимой большая нагрузка от снега
  • возможно, придется зимой чистить крышу вручную
  • проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

  • исключено попадание осадков в стыки профлиста
  • увеличенное чердачное пространство
  • зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

  • неудобство монтажа профлиста
  • огромная парусность такой крыши
  • постоянное скатывание снега с кровли из профнастила

Минимальный уклон кровли из профлиста Минимальный уклон кровли из профлиста, читайте и подписывайтесь на Stroitelstvo.Guru!

Расчет углов уклона кровель по типам

Расчет угла наклона односкатной крыши

Односкатная кровля является одной из самых популярных и, одновременно, одной из самых легких для расчета. Фактически — наш калькулятор рассчитывет именно ее, так как более сложные кровли (например, угол наклона двускатной крыши) требуют разбивки элементов кровли на отдельные скаты и просчета каждого из них.

При расчете наклона односкатной кровли и расчете длины и угла ската крыши обязательно учитывайте свесы! Посчитать их можно задавай данные не самого ската, а высоту и проекцию кровли именно вместе со свесами.

Материалы и углы для односкатных кровель

  • крыша из рубероида – 5-10 градусов
  • из профнастила – от 8 до 20 градусов
  • из металлочерепицы – 20-30 градусов
  • из шифера – 20-35 градусов
  • для фальцевой кровли необходим наклон 18-30 градусов

Расчет угла наклона двускатной крыши

Посчитать двускатную кровлю уже сложнее, чем посчитать угол наклона односкатной кровли. В случае для двух скатов необходимо рассчитывать на нашем калькуляторе уже каждый из скатов индивидуально, а для расчета материала лучше применть калькулятор кровли, т.к. расположение материала и его размеры могут гулять.

Расчет угла наклона вальмовой кровли

В свою очередь расчет вальмовой кровли еще сложнее чем расчет угла двускатной кровли. Вам необходимо не просто разбить и считать угол каждого ската отдельно, но и учитывать что углы для вальмовой кровли различаются.

Для вальмовой кровли так же особенно нужн учесть гуляющие размеры обрешетки, поэтому при расчете Вашей реальной кровли углы вальмовой кровли пусть немного, но будут различаться!

Расчет и нанесение уклона на обмерных чертежах

С необходимостью посчитать уклон постоянно сталкиваются проектировщики, строители, архитекторы, а также люди ряда других профессий, в силу того, что на земной поверхности очень трудно найти идеально ровный участок. Уклон выражается в градусах или в процентах. Обозначение в градусах показывает угол кривизны поверхности. Но уклон может быть представлен и в виде тангенса этого угла, умноженного на 100%.

Как рассчитать уклон поверхности?Уклон – это отношение превышения (ВС) к заложению (АС) и обозначается в текстовых документах буквой i.Например, i=1:6

Разделите противолежащий катет (вертикальное расстояние) на прилежащий (расстояние между точками). Если вам нужно получить уклон в процентах, умножьте полученное число на 100%. Чтобы получить уклон в промилле, умножьте результат деления на 1000‰.

Если вам необходимо получить уклон в градусах, воспользуйтесь тем, что полученный при делении катетов результат – тангенс угла наклона. Посчитайте его арктангенс при помощи инженерного калькулятора, в результате вы получите значение уклона в градусах.

На видах (фасадах), разрезах, сечениях и схемах перед размерным числом, определяющим величину уклона, наносят знак
