Классификация и размеры железобетонных плит перекрытия

Технология утеплительных работ

Деревянные межэтажные перекрытия – наиболее часто встречающийся вариант в индивидуальном домостроении. Их конструкция одинакова и в деревянном, и в газобетонном доме. Она представляет собой плоскость с ребрами жесткости, между которыми и укладывают материал, используемый для утепления. Схема перекрытия дома представлена на рисунке ниже (рис. 6).

При устройстве чердачных и подвальных перекрытий балки обычно оставляют с одной стороны незашитыми, что вносит коррективы в технологию производимых работ – для утепления пола насыпными и плитными материалами (керамзитом, минеральной ватой), требуется устройство дополнительного фальшпола между балками. Но тип материала вы вольны выбирать сами, опираясь на знание их свойств.

Утепление пола

Для этих работ лучше всего использовать вспененный полиэтилен. Все работы ведутся из подполья. От рулона отрезается кусок, равный длине промежутка между балками. Удобнее всего закреплять его строительным степлером, используя скобы высотой, равной двум толщинам материала. Применять фольгированный материал нецелесообразно – в подполе нет источника лучистой энергии.

Утепление межэтажных перекрытий

Утеплитель между этажами должен играть роль и звукоизоляции, поэтому использование пенопластов для этой цели нежелательно. Лучший вариант – минеральная вата или керамзит .

Керамзитовая засыпка (рис.7) может быть слишком тяжела. Чтобы она не оторвала материал потолка в нижнем помещении, на балки приколачиваются рейки сечением 2 на 2 см. По ним выкладывают доски, которые будут служить основанием для неё. Гидроизоляция не требуется, но поверх керамзита надо уложить геотекстиль (нетканый материал), исключающий попадание пыли в помещение.

Минеральная вата (рис.8) требует гидроизоляции и сверху, и снизу (поступающий с нижнего этажа воздух насыщен влагой). В качестве оригинального решения гидроизоляции, позволяющего совместить приятное с полезным, между балками, прямо на доски потолка нижнего этажа, укладывается фольгированный вспененный полиэтилен (фольгой вниз). Минеральную вату можно класть прямо на него, если это рулонный материал. Плита более плотная и тяжелая. Поэтому надо поступить так же, как и в случае с керамзитом – приколотить черепные бруски и уложить на него дощатую обрешетку. Тогда между слоем пенофола и перекрытием останется пространство, необходимое фольге для отражения лучистой энергии. Без соблюдения этого условия она работать не будет.

Сверху минеральную вату накрывают пленкой. Она играет роль гидроизоляции, а также предотвращает попадание в помещение механических частиц (стекловолокна) и летучих веществ из пропитки. Пленка может быть как обычная, так и мембранная, пропускающая пар в одном направлении. Она укладывается непроницаемой для воды стороной вверх, к полу (рис.9).

Утепление чердачного перекрытия

Утепление чердачного межэтажного перекрытия по деревянным балкам венчает все работы. От его качества во многом зависит количество топлива, затрачиваемого на отопление – более половины всего тепла уходит именно через эти ворота.

Если чердачное помещение не отапливается, и этаж нежилой, то для теплоизоляции можно использовать и опилки (рис.10) – большая открытая площадь гарантирует их полную просушку. Но лучше этот материал использовать в качестве дополнительного, а основным будет пенопласт (рис.11).

Первым укладывают слой фольгированного полиэтилена. Пенопласт легок, поэтому черепные бруски к балкам можно не приколачивать и дополнительную обрешетку не устраивать. Плиты пенопласта кладутся поверх них, стыки – в том числе и со стенами – заливаются монтажной пеной, в результате чего образуется сплошное теплоизоляционное покрытие без швов. Если используется дешевый упаковочный пенопласт (на сломе видны шарики), то поверх него насыпается слой опилок, который не только увеличивает теплоизоляционные свойства, но и защищает пенополистирол от разрушающего воздействия солнечного света. Экструдированный строительный – на его срезе видны пузырьки-многогранники – более стоек, но и его присыпать опилками не помешает.

На чердаке поверх утеплителя обязательно устраивают дощатые трапы, чтобы можно было ходить, не разрушая структуры и не утаптывая теплоизолирующий слой.

Предложенная технология утепления перекрытий испробована на практике и дает хорошие результаты.

Технология и процесс заливки

Правила формирования монолитного бетонного перекрытия определены действующими ГОСТами и СНиПами. Прежде всего должен быть представлен проект с выполненными расчетами, согласно которому будет определена толщина и габариты монолита, использованный тип армирования, марка бетона и опалубочная форма.

Опалубку сборно-разборного съемного типа, с горизонтальной и боковыми поверхностями, устанавливают и надежно закрепляют по готовому армированному поясу, конструкционным(несущим) стенам и поддерживающим опорам (брус, стойки, швеллера). Затем шаги монтажа заключаются в следующих моментах:

1. Укладка пленки или смазывание формы автомобильным маслом.
2. Конструкционная армировка – закладка прутьев или вязка сетки (+ сварка), в зависимости от формирования слоя – с одним слоем армировки, или с двумя, с торцевыми фиксаторами 400 мм-шага.
3. Заливка подготовленным составом бетона в опалубку без строительного мусора, с формированием инженерных отверстий по заранее размеченным путям. Заливку делать необходимо сразу до конца, чтобы исключить формирование дополнительных швов.
4. Выполнение работы с составом и оставление до высыхания и набора крепости в течение нескольких недель.

Чтобы раствор распределился равномерно, его разравнивают гладилкой-ровнителем и используют вибратор, для лучшего заполнения формы. Подачу раствора для больших поверхностей на объект осуществляют с помощью стационарного бетононасоса.

Если раствор готовят на объекте, то все необходимые компоненты для него смешивают в автоматической бетономешалке. Лучшая температура для работы с бетоном – 12-25 °C.

Об устройстве и заливке монолитного перекрытия вся информация здесь.

Как сделать шов между газобетоном и плитой перекрытия

Сопряжение стен из газоблоков с ПП выполняется с учетом следующих правил:

1. Пустотные плиты нужно укладывать на слой цементно-песчаного раствора. Толщина слоя раствора должна обеспечивать заданную глубину опирания.
2. От торца ПП до газоблочной стены оставляется пустота толщиной 140 мм, которая заполняется утеплителем и закрывается воздухонепроницаемым материалом. Таким образом, получается эффективный демпфирующий шов, компенсирующий температурные и осадочные усадки. В качестве утеплителя используется жесткая минеральная вата.
3. Для предотвращения сколов и равномерного распределения нагрузок в местах опирания ПП в швы газобетонной кладки рекомендуется укладывать армирующие сетки. Армирование выполняется на этапе кладке стен. При монтаже перекрытий арматура плит связывается с армированием стены при помощи металлических скоб.
4. Оставшиеся швы и пустоты между ПП и газобетонными несущими стенами, межкомнатными перегородками заполняются цементно-песчаным раствором М35. Для заполнения мелких пустот можно использовать полиуретановую пену.

Экспертное мнение про легкие перекрытия

Олег Грень, коммерческий директор компании ООО «Ректор Рус»

Сборно-монолитные перекрытия с каждым годом становятся все популярнее по многим причинам. В частности, для них нет никаких ограничений по области применения: их можно использовать для укладки новых и замены старых перекрытий в жилых домах, административных и общественных зданиях. В нашем технологическом процессе используются элементы заполнения из прессованной древесины. Небольшой вес готового перекрытия (вес элемента около 3 кг и размеры 1,2 х 0,6 м) и легкость в монтаже позволяют сразу перекрывать площадь 0,7 м 2 одним элементом. Один поддон вмещает элементов на 70 м 2 , что серьезно снижает затраты на транспортировку. Кроме того, особенностью элементов из древесины можно назвать их арочную форму, которая позволяет прокладывать инженерные коммуникации в «запотолочном» пространстве. При этом высота помещения не уменьшается. Для крепления инженерного оборудования и подвесных потолков нашими специалистами разработан специальный подвес, который дает возможность крепить направляющие без нарушения геометрии несущих сборных балок после заливки перекрытия.

Благодарим компанию ООО «РЕКТОР РУС» за помощь в подготовке материала и предоставленные иллюстрации, rector-group.ru

Фотографии: Shutterstock/fotodom.ru

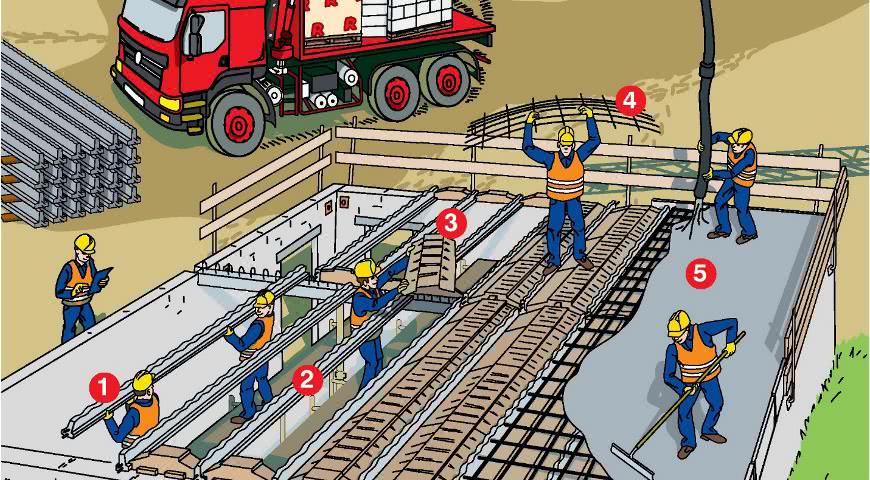

Этапы монтажа сборно-монолитного перекрытия 1 – монтаж балок; 2 – установка временных монтажных опор (при пролете больше 5,5 м); 3 – укладка элементов заполнения (несъемной опалубки); 4 – укладка арматурной сетки; 5 – бетонирование перекрытия

Сроки устройства и когда можно пользоваться?

Нормативное время для монтажа деревянных перекрытий в домостроении определяется Государственными Едиными нормами и расценками на монтажные работы по видам работ и трудозатратам. Для устройства перекрытий бригаде из 2-х или 3-х человек потребуется выполнить:

1. Монтаж балок с черепным бруском.
2. Установку анкеров.
3. Антисептику окончаний балок с наматыванием толи.
4. Монтаж ригелей с фиксацией хомутами.
5. Установку наката.
6. Установку несущей подшивки.
7. Гидрозащиту пергаментом.
8. Теплозащита минплитами.

2дополнительно потребуется затраты на подшивку потолка 83.11 чел-час и укладку ходовых досок 5.51 чел-час

Таким образом бригада из двух человек способна выполнить одно перекрытие дома, имеющего в плане размер 10х10 м, при 8 часовом рабочем дне за 237,51: 2: 8=14 дней, а из 3-х человек — за 237, 51:3 :8=10 дней.

Пользоваться конструкцией жильцы дома смогут только после того, как дом будет введен в эксплуатацию, а для строителей, выполняющим монтаж, сразу же после того, как будут закреплены несущие балки и уложены ходовые доски.

Потолочные перекрытия в доме между этажами – классификация и разновидности

Классификация предусматривает разделение защитных конструкций по следующим признакам:

• месту размещения;
• основному назначению;
• конструктивному исполнению;
• методу сооружения.

По размещению защитные конструкции делятся на виды, имеющие следующее назначение:

• чердачные. Теплоизолируют жилую часть строения, создавая надежный барьер с холодным чердаком. Сооружаются с использованием утеплителей, которые не разрушаются в условиях повышенной влажности и скачков температуры. Включают слой пароизоляции;
• межэтажные. Разделяют внутреннее пространство жилого дома на самостоятельное помещения, каждое из которых имеет свое назначение и отличается стабильным микроклиматом. Не требуют применения влагоизоляционных и теплозащитных материалов и выполняют свое главное предназначение, связанное со звукоизоляцией;
• подвальные. Надежно изолируют цокольную часть строения, которая не отапливается, и жилые комнаты. Слой утеплителя предотвращает тепловые потери.

Подвальные перекрытия

В зависимости от конструктивных особенностей перекрытия разделяются на следующие группы:

• балочные. Они выполнены в виде горизонтальных ригелей, заполнителя, размещенного в межбалочном пространстве, и материала, формирующего пол или потолок;
• безбалочные. Они выполнены из самостоятельных панелей из железобетона, изготовленных на предприятиях, или отдельных плит, усиленных стальной арматурой;
• комбинированные. Это сборный вариант несущей основы, выполненный из силовых брусьев, между которыми размещаются цельные блоки.

Конструкционные особенности

Сборные монолитные перекрытия формируются на основе обустройства составных элементов конструкции, к которым относят:

1. Плита (бетонная диафрагма) заданных габаритов, толщиной не менее 50 (мм). Для монолитов рекомендуемые марки бетона – от В20-В2254,5, что соответствует цементным маркам М300-350. Чем выше марка бетона, тем прочнее перекрытие.

2. Оцинкованная балка произвольной длины, к которой приваривают треугольную арматуру, с толщиной 30-60 (мм), а шириной – 120 (мм). Треугольники по внешнему виду напоминают шпренгели.
3. Блоки с пустотами из монолита или легких бетонов, с помощью которых устанавливаются балки, массой 14-22 (кг). В среднем, для создания 1м2 перекрытия необходимо 8 или 9 изделий.
4. Армированная сетка. Может применяться не всегда, но рекомендуется для длинных пролетов, в качестве усиления или дополнительного армированного бетонного слоя.
5. Стойки (телескопические) или опоры из любого подходящего материала одинаковой длины.
6. Несъемная и съемная опалубка. Первая формируется из любых легких бетонов (используют плиты и блоки), вторая – из традиционных средств.

Сама технология сборки СМБП не считается сложности. Конструкционная особенность состоит в том, что сначала первыми кладут при монтаже несущие балки, между которыми закладывают пустотные вкладыши, а временные разгрузочные опоры демонтируют только после того, как бетон застыл и набрал прочность.

Балки соединяются друг с другом с помощью контурного армирования. Некоторые СМБП имеют готовый армированный пояс, но чаще его делают на заказ.

Опалубку можно делать не только стандартного типа, но и из кирпичей или блоков, так как они имеют правильные геометрические формы. Но традиционная опалубка более легкая по весу, чем из блока или кирпича.

Также для сборных монолитных перекрытий обязательно применяют обвязку армированного каркаса от узлов опирания (по контурам). При этом толщина верхнего слоя бетона для вкладышей (армировка, блоки, сваренная обвязка) должна составлять не больше 30 (мм).

Монолитные перекрытия

Изготавливается по типу опалубки. Монолитные конструкции перекрытий – это сплошные залитые бетоном плиты, толщиной не менее 12 см. В работе используется состав марки М200. Опорой служат несущие стены, а вес залитого перекрытия на 1/м2, равен 470-500 кг. Как и в заливке ленточного фундамента монолитные перекрытия предварительно армируются для прочности.

Из достоинств можно выделить отсутствие необходимости найма погрузочной техники, полностью ручная работа, обеспечивающая надежность и высокое качество перекрытия, без заделки швов и дополнительного выравнивания. Можно выделить и возможность различных архитектурных решений. Монолитное перекрытие удобно обустраивать в домах со сложными формами (угловыми или округлыми стенами), где применение балочного или плитного варианта не очень удобно и требует дополнительных отделочных работ.

Из недостатков отмечается сложность подготовки опалубки. Можно заливать частями, но в этом случае придется дополнительно выравнивать переходы, и соответственно увеличиваются временные рамки.

Усиление

Усиление перекрытий из бетона может потребоваться, когда появились:

1. коррозии арматуры;
2. механические повреждений плиты от кислот, щелочей
3. в результате смещения здания.

Также процедура выполняется если здание проходит подготовку к большей нагрузке, чем была запланирована при строительстве.

Как проводят подготовку к усилению:

• Диагностика. Проводится изучение текущего состояния плиты, проверка на дефекты и деформации.
• Зачистка. Удаляются отделочные материалы, бетонная крошка, разрушенные элементы. После плита дезинфицируется.
• Устранение дефекта. Если усиление потребовалось после нарушения целостности конструкции, перед укреплением нужно устранить его причину. Расколы заполняют свежим бетоном и проводят утрамбовку, проводится антикоррозийная обработка и антисептическая.

Технологию усиления выбирают в соответствии с типом конструкции:

• Многопустотные плиты восстанавливают путем заполнения пустых пространств внутри. Над пустотами делают борозды шириной около 10 см, продуваются поверхности. Пустоты заливаются бетоном, формируется армирующий каркас.
• Монолитные плиты чаще всего укрепляют еще одной плитой поверх старой. Если нагрузку на опоры повышать нельзя, усиление проводят с помощью металлических уголков. Их предварительно обезжиривают и заводят под ребро плиты.
• Ребристые перекрытия можно поддержать колоннами или применяется шпренгельная арматура по диагонали плиты.

Самым прогрессивным считается способ усиления углеволокном. Этот материал прочнее металлической арматуры и не подвержен коррозии, что делает его долговечным. Углеродная лента монтируется на саму плиту.

Деревянные межэтажные конструкции

Меэтажная конструкция из дерева Традиционно при возведении деревянных и каркасных малоэтажных архитектурных жилых строений применяются балочные межэтажные конструкции из дерева. Однако деревянные балки перекрытия не рекомендуется устанавливать на пролетах шириной более 5 метров.

На заметку!Если вы планируете обустраивать межэтажное разделение в доме с применением балок из дерева, то рекомендуем ознакомиться с техническими условиями на них.

На верхней стороне межъярусной перекрывающей конструкции, как правило, укладывают настил, выполняющий роль пола. Если под перекрытием будет находиться жилая комната, то снизу его также подбивают досками, оформляя потолок. В образовавшейся пустоте укладывают тепло- и звукоизолирующий материал.

Достоинства деревянной межэтажной конструкции:

• деревянное перекрытие достаточно просто и оперативно можно смонтировать даже самой сложной конфигурации без привлечения специализированной техники, например, крана;
• есть возможность получить довольно легкую, но прочную конструкцию при сравнительно недорогой стоимости.

Основным минусом является повышенная огнеопасность. К тому же при неправильной обработке древесина спустя некоторое время начинает гнить и заражаться жучком-короедом.

Особенности обустройства деревянной межэтажной конструкции

Традиционно деревянное перекрытие монтируется в несколько этапов:

• Установка балок из дерева. Перед монтажом эти элементы несущей конструкции необходимо тщательно обработать антисептическими и огнезащитными составами. Если в качестве опоры будет использоваться стена из кирпича, бетона, пеноблоков или газобетона, то концы балки нужно обмотать двумя слоями рубероида. После установки ее в посадочное гнездо свободное пространство рекомендуется заполнить утеплителем, к примеру, монтажной пеной.
• Установка наката. Его делают из щитов, собранных из досок. Накатные пластины крепятся к специальным брусьям, имеющие сечение 4*4 либо 5*5 см, называемыми черепными. А их заранее прибивают к боковым граням несущих балок. На накат уже фиксируют «чистый» потолок.

На заметку! Для грамотного подбора материалов, используемых при обустройстве наката, советуем ознакомиться с конструкциями деревянными для строительства. А также с деталями и изделиями из дерева для малоэтажных жилых зданий.

Укладка изолирующей прокладки. Для обеспечения хорошей звуковой и тепловой изоляции пустоты деревянной межэтажной конструкции непременно заполняют утепляющим материалом. В качестве утеплителя можно использовать минеральную вату, пенопласт, керамзит и даже стружку либо солому.

Применение «ватных» матов более предпочтительно перед другими «собратьями» — по весу вата намного легче керамзита, что позволяет значительно уменьшить нагрузку на перекрытие. Благодаря волокнистой структуре она способствует свободному проникновению воздуха между помещениями. К тому же данный утеплитель отличается достаточно высокими изолирующими параметрами.

На заметку!Перед обустройством изолирующей прокладки необходимо непременно между балками расстелить специальную пароизоляционную пленку, пергамин либо толь. При этом их концы должны заходить на несущие элементы межэтажной конструкции на высоту не менее 5 см.

Толщина изолирующей прокладки из любого материала должна быть больше 10 см. А при разделении холодных и отапливаемых помещений – в два раза толще.

Литература

• Рудольф Залигер. Железобетон, его расчет и проектирование. — М.–Л.: ГНТИ, 1931.
• Мурашев В.И., Горнов В.Н. Облегченные железобетонные конструкции. Плоские перекрытия со включением камней и ящиков. — М.–Л.: Госстройиздат, 1933.
• проф. К. В. Сахновский. Железобетонные конструкции. — Госстройиздат, 1939.
• К. В. Сахновский. Железобетонные конструкции. — издание 8-е, переработанное. — М.: Государственное издательство литературы по строительству, архитектуре и строительным материалам, 1959.
• Эрнст Нойферт. Строительное проектирование. — М.: Стройиздат, 1991.

Энциклопедические статьи

• Перекрытия // Техническая энциклопедия. Том 16. — М.: Советская энциклопедия, 1932. — Стб. 149—150
• // Большая российская энциклопедия. Том 25. — М., 2014. — С. 634—635.

Основные требования, предъявляемые к перекрытиям

В процессе строительства перекрытий следует обеспечить достаточную степень шумоизоляции, величина устанавливается нормами при проектировании. Для этого следует закрывать щели в местах стыковки материала, только в этом случае звуки из соседних помещений будут распространяться минимально. Перекрытия, которые разделяют помещения с определенной разницей температур, должны соответствовать требованиям теплозащиты. Это указывает на необходимость использования дополнительного слоя теплоизоляции. Какая бы то ни было конструкция, особенно выполненная из древесины, не способна противостоять длительному воздействию огня. Следует помнить о том, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий оно составляет 60 минут, если же конструкция изготовлена из древесины с засыпкой, а снизу имеет оштукатуренную поверхность, то противостояние огню будет длится 45 минут. Деревянные перекрытия, которые защищены слоем штукатурки, способны противостоять пламени примерно 15 минут. При наличии деревянных перекрытий, которые в процессе обустройства не были защищены несгораемыми материалами, следует учитывать, что их предел огнестойкости еще меньше.

Перекрытия между этажами в частном доме из железобетона

Главные достоинства железобетонных балок:

• повышенная прочность;
• возможность формировать пролеты длиной до 7,5 м;
• повышенные звукоизоляционные свойства;
• эффективная шумозащита.

Недостатки элементов из армированного бетона:

• необходимость применения грузоподъемной техники;
• расходы, связанные с доставкой.

Установка предусматривает следующие операции:

• Укладку элементов на расстояние до одного метра.
• Размещение в межбалочном пространстве готовых блоков.
• Герметизацию затворов цементной смесью.
• Выполнение мероприятий по тепловой и звуковой изоляции.

На завершающем этапе выполняется чистовая отделка.

Перекрытия между этажами в частном доме из железобетона

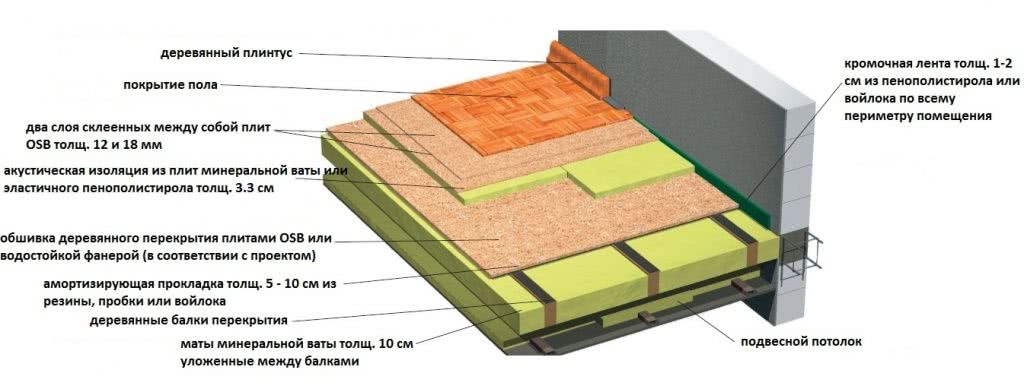

Устройство перекрытий между жилыми этажами

Внутри дома необходимость устраивать теплоизоляцию деревянных конструкций отпадает, т.к. температура верхнего и нижнего помещения примерно одинакова.

При устройстве перекрытия в деревянном доме между этажами важно создать шумоизолирующий барьер, т.к. балки и лаги проводят звуковые волны, передают их на каркас и стены здания

Этого добиваются с помощью укладки поглотителей звука, например, минеральной ваты. Чтобы эффект был максимальным, все соприкасающиеся поверхности покрывают изоляцией или устраивают воздушный зазор.

На несущие балки помещают полосы из войлока или базальтовой ваты. Сверху укладывают ДСП толщиной 16-18 мм или ОСБ-плиты, склеенные между собой. Затем приклеивают к ее поверхности резиново-пробковую подложку, по ней пускают чистовой пол.

Звукозоляция перекрытий между этажами

Если пол устраивают по лагам, их укорачивают, чтобы при укладке торцы не доходили до поверхности стены на 15-25 мм. Промежуток заполняют звукоизоляционным материалом – полосой вспененного полиэтилена или войлока.

Одна из новых разработок – шумопоглощающая мембрана из полимерных материалов высокой плотности. Ее используют для звукоизоляции полов, потолков и как подложку под плавающую стяжку.

Особенности, преимущества и недостатки перекрытий из дерева

Деревянные конструкции устраиваются по балкам, которые также выбираются из этого материала. Чаще всего они используется в небольших малоэтажных домах.

Балки могут быть изготовлены из:

• досок, толщина которых составляет от 3,8 до 5 см;
• бруса, толщина которого составляет от 7,5 см до 17,5 см;
• бревен;
• проклеенного бруса;
• клееных балок (деревянного двутавра).

Такой вид перекрытия по балкам обладает следующими преимуществами:

• его достаточно легко сделать и смонтировать;
• обладает хорошими теплоизоляционными свойствами;
• дерево является экологически чистым материалом, что гарантирует отсутствие в доме вредного воздействия на организм человека;
• можно использовать в домах, которые стоят на легком фундаменте, поскольку перекрытия не будут давать большой дополнительной нагрузки;
• доступность.

В то же время, необходимо помнить и о недостатках данной конструкции:

• перекрытия из дерева по балкам имеют не такую высокую прочность, как железобетонные;
• нуждается в дополнительной обработке антипиренами – благодаря этому деревянное покрытие будет не горючим;
• без обработки антисептиком, деревянное покрытие по балкам может быть поражено грибком, насекомыми-вредителями или плесенью;
• из-за сырости, колебаний температур, влажности и нагрузок присутствует риск образования деформации деревянного перекрытия.

Основные этапы при монтаже перекрытия из дерева

Данный вид перекрытия устанавливается по балкам. Так что, первый шаг в технологической схеме устройства – это установка балок. Устройство этих элементов в доме происходит согласно следующей инструкции:

• Первоначальной задачей стоит обработка древесины антисептиком. В противном случае, они будут со временем гнить, и перекрытие по деревянным балкам будет неустойчивым.
• Концы балок срезаются по углом от 60 до 80 градусов. Помимо антисептика, они также просмаливаются.
• Далее концы балок должны быть обернуты рубероидом.
• В стене должны быть подготовлены ниши, глубина которых должна составлять от 15 см. В них укладываются балки. При этом зазор между стеной и балкой должен составлять от 3 до 5 см. После установки балки, он заполняется минеральной ватой.

Устройство необходимо начинать с самых крайних элементов. После того, как все они будут установлены, необходимо чтобы по балкам был одинаковый горизонтальный уровень.

В некоторых случаях, необходимо позаботиться об обеспечении большей жесткости. Для этого обычно прибегают к стальным креплениям – анкерам, скобам либо пластинам. Если анкера и пластины используются крайне редко, то скобы можно встретить достаточно часто в деревянных домах.

После завершения этих этапов, можно приступать к устройству перекрытия по балкам. В качестве настила обычно выступают листы фанеры, строганные доски либо панели OSB. Но это далеко не единственный элемент. Пирог перекрытия состоит из чернового пола, изоляции (ветро-, тепло-, гидро-), небольшого воздушного зазора и половой доски. Пирог: от верхних слоев к нижним слоям (наглядный пример):

1. Ламинат.
2. Подложка под ламинат.
3. Плиты ОСП.
4. Доска с характеристиками 50х100.
5. Утеплитель толщиной 20 см.
6. Брус 70х195 мм.
7. Брус 20х20 см.
8. Защита от ветра.
9. Доска 25х100.

Пирог, а точнее его слои, могут немного изменяться в зависимости от конструктивных решений. В зависимости от того, какая плита используется в качестве чернового пола, рекомендуется либо покрыть финишным покрытием и класть плитку, линолеум или другое покрытие. В том случае, если сверху в качестве чернового пола выступают струганные доски, их можно покрыть лакокрасочным составом и больше ничего не укладывать.

Рекомендации от специалистов по работе с конструкциями из древесины

В том случае, если необходимо устройство перекрытия из древесины по балкам, специалисты рекомендуют придерживаться некоторых советов. Среди которых:

• Устраивать перекрытия нужно только в тех местах, где это действительно необходимо. Излишние конструкции в декоративных или других целях будут лишь давать дополнительную нагрузку на фундамент.
• Все элементы из дерева должны быть обработаны специальными антисептиками и защитным составом от возгорания.
• Прежде, чем вставлять балки в бетонные или кирпичные выемки в стене, их предварительно нужно обработать специальными составами. После этого они оборачиваются рубероидом и только затем вставляются в выемки.
• Если рядом с балками проходит дымоход, нужно помнить, что минимальное расстояние между ними должно быть не менее 25 см.

Делаем деревянное перекрытие
