Как выбрать терморегулятор для котла отопления

Оглавление

Рекомендации

Как правило, производители котельного оборудования предлагают термостаты в качестве дополнительных аксессуаров в принципе по достаточно приемлемым ценам

В принципе, ничего сверхъестественного эти устройства не делают, поэтому при выборе в первую очередь стоит обратить внимание на цену устройства и наличие в нем действительно полезных функций, таких как возможность программирования и установки гистерезиса температуры и точность. Предпочтительнее будут электронные модели, так как обладают более точной регулировкой

Очень важно выбрать правильное место для установки термостата. Он должен располагаться в нейтральном по отношению к источникам тепла месте, желательно там, где он не будет подвергаться воздействию солнечных лучей

Располагать близко к радиаторам отопления также неправильно – в таком случае он будет быстро нагреваться и останавливать котел раньше времени. Точка для установки термостата должна быть выбрана так, чтобы обеспечить лучшее соответствие комфортной температуры для жильцов. Рекомендации по установке комнатного термостата можно найти в инструкциях по эксплуатации.

Терморегулятор беспроводной для газового котла

Беспроводные программаторы облегчат управление теплотехническими приборами, расположенными в труднодоступных местах. Вам не придется тянуть груду проводов к удобному для Вас месту расположения термодатчика. Беспроводной терморегулятор котла состоит из двух модулей, работающие по радиоканалу.

Беспроводной комнатный термостат незаменим, когда вся отделка в помещении уже завершена и нет возможности прокладывать кабель от термостата к котлу отопления или «гребенке» управления теплым полом.

В этом случае беспроводной терморегулятор устанавливается в помещении, температурой которого необходимо управлять, а приемник, как правило, размещается в непосредственной близости от котла отопления (газового или электрического), термоэлектрического привода, клапана или других устройств регулирования системы отопления.

Передача команд управления между термостатом и приемником осуществляется по радиочастотному каналу на частоте 433,92 МГц или 868 МГц. Благодаря индивидуальному кодированию сигнала в каждой паре термостат — приемник, обеспечивается надежная помехоустойчивая связь.

Питается терморегулятор от 2-х батарей АА. Срок службы одного комплекта батарей около 12 месяцев, в зависимости от дальности связи и наличия препятствий между термостатом и приемником. Приемник питается от сети 220 В и имеет мощные коммутирующие контакты реле, рассчитанные на нагрузку до 3000 Вт (в зависимости от модели).

  1. Устройства этого типа состоят из двух элементов:
  2. Рабочая часть монтируется непосредственно возле котла и подсоединяется к его клеммам специальным кабелем.
  3. Второй элемент – это отслеживающее устройство с дисплеем. Его, как правило, устанавливают в отапливаемом помещении. Датчик может быть оснащен сенсорным дисплеем или экраном с кнопочным управлением. Эти нюансы влияют на стоимость прибора.

«Общаются» между собой устройства при помощи радиоканала, не влияющего на другие электронные приборы в доме (последние так же не воздействуют на беспроводные комнатные термостаты для газовых котлов или для любых других).

Условно их можно поделить на простые и сложные. К первым относится, например, терморегулятор беспроводной для газового котла, в функции которого входит отключение или подача газа, в зависимости от того, поднялась или опустилась температура воздуха в помещении. Они стоят относительно недорого, но и функций у них всего две: включение или отключение агрегата.

Более сложные беспроводные термостаты, как для газовых котлов, так и для всех других типов отопительного оборудования, оснащены программой, позволяющей производить недельные настройки с почасовыми изменениями параметров воздуха.

Как правило, эти модели энергозависимы и работают либо от батареек, либо от аккумуляторов, которым требуется подзарядка. Если предстоит долгая поездка, то стоит позаботиться заранее о том, чтобы запаса батареек хватило на весь срок отсутствия.

Преимущества беспроводных терморегуляторов

Комнатный термостат в схеме газового котла точно регулирует температуру и снижает энергопотребление. Кроме того, он работает в автоматическом режиме – нет необходимости в ручных настройках.

  • Использование программатора избавляет пользователя от проблем с поддержанием микроклимата в доме или квартире, открывая следующие возможности:
  • Точная и быстрая регулировка температуры. Точность выставки составляет 0,3 градуса.
  • Режимы день-ночь, функции задания температур по временным интервалам на несколько суток вперед.
  • Подключение GSM-модуля или системы управления через Wi-Fi еще больше снижает необходимость участия человека в управлении котлом.
  • Регулирование температуры воздуха в разных комнатах.
  • Экономичность работы газового оборудования. Термостат стоит денег, но окупается за счет снижения общих расходов на отопление, включая электроэнергию, на 20-25%. Дело в том, что при отключении котла автоматика отключает насос, являющийся ее потребителем.

Окупаемость достигается уже за два сезона эксплуатации. Сокращение числа пусков/отключений приводит к экономии ресурса газового котла, стоимость которого превышает цену дополнительного оборудования. Программируемые устройства регулируют порог срабатывания температурного сенсора.

И использование изменяет время задержки включения/отключения газового котла, что минимизирует вероятность срабатывания автоматики при кратковременных колебаниях температуры, например, из-за сквозняка.

Современный беспроводной термостат с эргономичным дизайном, он легко вписывается в любой дизайн интерьера. Для монтажа не требуется прокладки проводки, что удобно при проектировании системы в старых домах.

Как приобрести датчик температуры для котла отопления: обзор рынка

Рисунок Бренд/Модель Диапазон регулировок, °C Минимальный шаг срабатывания, °C Цена, руб. Комментарии
Salus/ Controls RT100 5-30 0,5 880-980 Простейшая модель, без экрана. Подходит для регулировки теплых полов.
Thermoval/ RTE-E-3502 5-30 0,5 1050—1200 Защита от внешних воздействий по стандарту IP30.
Thermix/ РТ001Н16М 10-40 1900—2050 Механическое управление.
Salus/ Controls T105 7-30 0,4 2050—2200 Программируемый регулятор. Монохромный дисплей с подсветкой.
Poer/ PTC10 7-32 0,5 2100—2250 Возможность подключения к сети Интернет с помощью дополнительного комплекта оборудования. Беспроводное соединение приемника и термостата. Более 20 программ.
Salus Controls 091FL 5-30 0,5 2180—2300 Пользовательские программы, система защиты от замерзания.
Grand Meyer/ PST-2 5-35 3400—3600 Скрытый монтаж, программируемый регулятор.
Warmehaus/ Touchscreen 5-35 7300—7950 Сенсорный монохромный экран.
Salus/ Controls iT500 5-35 1 10800-11300 Пульт дистанционного управления, сенсорный экран, подключение к Интернету.

Виды регулятора температуры для котла отопления

По стандарту в котлоагрегатах любого типа устанавливают простой терморегулятор, задача которого состоит в отслеживании температуры теплоносителя в отопительном контуре. Оптимальный температурный режим владелец дома или квартиры задает по своему усмотрению, после чего в работу включается термоэлемент. Он активирует газовую горелку или ТЭН, что приводит к нагреву теплоносителя.

Современные и дорогие модели отопительных котлов производители дополняют выносными регуляторами температуры. Их функционал расширен, потому они способны:

  • активировать отопительную систему в соответствии с данными погодозависимого сенсора, размещенного на улице. То есть, если температура опускается ниже определенных показателей, регулятор это улавливает и включает котел в доме или квартире;
  • постоянный контроль за температурой теплоносителя в отопительном контуре;
  • выносной комнатный регулятор температуры газового котла позволяет управлять агрегатом с любой точки дома;
  • есть возможность измерения температуры в любой комнате с помощью выносного датчика.

Погодозависимый регулятор температуры – идеальный вариант, но в то же время он самый дорогостоящий. К тому же, могут возникнуть сложности с его монтажом и регулировкой. Но погодозависимый датчик позволяет более эффективно управлять котлом и системой отопления, т. к. реагирует на изменения погоды за окном. Потому в комнатах всегда будет оптимальный микроклимат.

Если установить регулятор температуры на удалении от котлоагрегата, то он автоматически трансформируется во внешний управляющий модуль. Его основная функция заключается в сканировании показаний термоэлемента, и дистанционном включении отопления, если показатели будут ниже заданных домовладельцем.

Терморегуляторы также различаются по принципу работы. Виды приведены ниже в таблице.

Термостат для котла отопления своими руками

Данный терморегулятор располагается далеко от котла и позволяет обычно включить или выключить во всем доме отопление. Старые версии проводами соединены с котлом, более новые, как правило, посылают в командный пункт устройства сигналы. Именно средствами нового типа оснащены достаточно дорогие, но эффективные устройства: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее популярны комнатные терморегуляторы для двухконтурного котла торговых марок Protherm и Gsm. У них вшитый дилатометрический терморегулятор для котла, который, в зависимости от модели, может действовать дистанционно. Зачастую эта технология применяется для твердотопливных агрегатов или электрического котла.

Советы:

  1. Рекомендуют устанавливать термостат на 20 градусов по Цельсию.
  2. Устанавливаемая температура в ночное время должна быть в границах 16-19 градусов по Цельсию.
  3. В детской комнате желательно, чтобы было около 18 градусов по Цельсию.
  4. Для людей с ограниченными возможностями и пожилых людей температура в помещении не должна опускаться ниже 16 градусов по Цельсию.
  5. Зачастую всего на одном микроконтроллере климата системы отопления базируется температура всего дома или же отдельных помещений. Лучшим вариантом его расположения будут гостиная или ванная комната, которые обычно являются самыми посещаемыми местами в доме.

Схема со стабилитроном:

Её мы представляем в двух частях. В левой части схемы показываем часть, предшествующую управляющему контакту реле (К1). Термический резистор (R4) является измерительным элементом. Если в окружающей среде повысится температура, произойдёт его уменьшение сопротивления.

Температуру можно регулировать вручную, для этого в схеме делаем установку переменного резистора R1. Схема питается напряжением в 12 В. В замкнутой цепи, при включенном реле, управляющие контакты стабилитрона будут иметь напряжение 2.5 В. В качестве блока питания можно использовать любой недорогой прибор.

Реле лучше взять герконовое, например, РЭС47 или РЭС55А. Термическим резистором могут быть модели ММТ, КМТ или аналогичные им. Принцип работы схемы в следующем: температура настроена на определённый предел и при её возрастании выше порога, на элементе R4, произойдёт падение сопротивления и напряжения (меньше 2,5 В) и цепь разорвётся.

Для чего нужны

Температура – основная физическая величина, притом достаточная для контроля работы и управления котлом и всей системой отопления в доме. Достаточно знать, на сколько нагрет теплоноситель,  чтобы в минимальном объеме автоматизировать работу котла.

Если добавить термометр, установленный в помещении, уже можно говорить об энергоэффективном управлении котлом и большем комфорте для жильцов.

Для пользователя важнее всего подобрать оптимальный вариант комнатного термостата так, чтобы было удобно регулировать температуру в помещении. Выбирать предстоит из механических или электронных устройств.

Большую точность и удобство предоставляют электронные термостаты, однако механические устройства до сих пор находят себе применения, в основном за счет своей дешевизны, простоты и, главное, энергонезависимости.

Преимущество использования

Что же дает установка подобного оборудования при автономной системе обогрева?

Равномерный нагрев всей площади дома или квартиры. Именно в таких условиях возможно создание здорового микроклимата.
Регулятор температуры газовых котлов (или любых других) обеспечивает круглосуточное автоматическое слежение за его работой, освобождая, таким образом, людей на весь отопительный сезон от этого процесса

Именно от него зависит эффективность обогрева и количество включений/выключений устройства.
Экономия при использовании комнатного термостата составляет от 25% до 35%, если котел твердотопливный, газовый или электрический и до 50% при обогреве соляркой.
Равномерное включение/выключение котла продлевает ему срок эксплуатации, что крайне важно с учетом того, сколько сегодня стоит подобное оборудование на рынке.

По своему устройству, функционалу и качеству настроек все термостаты делятся на:

  • Механические приборы, в которых настройки устанавливаются и меняются вручную.
  • Электронные устройства обладают достаточно большим количеством функций и управляются дистанционным пультом.
  • Программаторы – это самые сложные по строению и «продвинутые» по количеству настроек приборы, которыми можно управлять, находясь далеко от дома через смартфон, планшет или компьютер при наличии интернета.

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:

Трехходовой клапан

Схема включения трехходового клапана в систему отопления:

Схема включения трехходового клапана в систему отопления

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана:

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана

Схема обвязки газового котла с применением термостатического трехходового клапана:

Схема обвязки газового котла с применением термостатического трехходового клапана

Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Советы по эксплуатации

Первый и, наверное, самый важный совет — до подключения проводного термостата нельзя начинать ремонтные работы в комнате, в противном случае, внутреннее убранство может быть безнадежно испорчено. Дело в том, что чаще всего прокладку проводов выполняют в толще стен, для чего в них создаются специальные канавки — штробы, а при уже завершенном ремонте, штробление может оказаться достаточно серьезной и неприятной проблемой.

Монтаж термостата необходимо выполнять с учетом того, что для корректной работы устройства необходимо наличие свободного пространства вокруг него. Перед тем как подключить комнатный термостат, следует убедиться, что рядом нет никаких помех либо препятствий, затрудняющих свободный доступ к нему. Размещение устройства рекомендуется в местах, в которых отсутствует мебель либо другие громоздкие предметы интерьера, а также различные украшения — ковры, мебель, декоративные предметы обихода.

Механический термостат закрепленный на стену

Подключить комнатный термостат к газовому котлу проводного типа и установить его в комнате вовсе не сложно. Самое главное — в точности соблюдать рекомендации производителя и не отступать от инструкции и схемы, прилагаемой к устройству. Способ подсоединения кабеля при этом зависит от марки и вида термостата.

Для установки прибора лучше всего подходит самое холодное жилое помещение в доме или комната, в которой часто собираются домочадцы. Нельзя устанавливать терморегулятор рядом с бытовой техникой и отопительными устройствами, а также в местах, в которых велика вероятность воздействия на прибор прямых солнечных лучей.

При эксплуатации термостата следует придерживаться нескольких нехитрых правил, позволяющих снизить расходы на отопление:

  • покидая помещение надолго, снижайте температуру термостата до минимума;
  • в ночное время выставляйте температуру на 3-4 градуса ниже, чем днем, а просыпаясь, поднимайте температуру и прогревайте помещения. Регулирование комнатной температуры выполнять намного проще, если купить терморегулятор программируемый;
  • прибор необходимо постоянно поддерживать в рабочем состоянии, не дожидаясь выключения, следует заблаговременно менять элементы питания.

Неисправности

Высокотемпературные условия эксплуатации датчиков, особенно при нестабильных режимах работы котла, приводят к тому, что первичные измерители выходят из строя. Котел будет часто срабатывать на отключение при периодическом отказе термопары или диагностика работы котла будет сигнализировать ошибку, а приборы могут показывать «обрыв цепи».

Шаги по устранению неисправности датчика температуры:

  1. Чтобы отремонтировать ДТ проверяю правильность выводов -ve и + ve
  2. Убеждаюсь, что установлен кабель в соответствии с рекомендациями завода-изготовителя.
  3. Проверяю, отсутствие внешних источников тепла, способных исказить показания ДТ.
  4. Проверяю настройку регулятора температуры.
  5. Диагностирую возможные ошибки обрыва.
  6. Осматриваю датчик на предмет повреждений.
  7. Проверяю неисправную термопару мультиметром.

Датчик температур — основной измеритель в системе безопасности и управления котлом. Он выполняет не только защитную функцию, но и способствует до 30 % экономии тепловой энергии и расхода газа, поскольку не допускает режимов перегрева и тактования котла.

Современные российские требования по эксплуатации бытовых котлов обязывают всех производителей котлов устанавливать ДТ в систему безопасности и защиты, лучше если эта работа будет выполняться непосредственно на заводе.

Какой термостат лучше выбрать

Чтобы сделать правильный выбор комнатного регулятора, предлагаем рассмотреть плюсы и минусы двух типов бытовых приборов. Недостатки механических моделей:

  • низкая точность поддерживаемой температуры;
  • проводное подключение – кабель придется тянуть из котельной в нужную комнату;
  • отсутствие различных удобных функций, имеющихся в программаторах.

Явных преимуществ у биметаллических термостатов тоже три:

  • невысокая цена и доступность;
  • надежность в работе – в простейших моделях нечему ломаться;
  • простота управления котлом с помощью одной рукоятки, что актуально для домовладельцев пожилого возраста.

Негативные стороны электронных регуляторов — более высокая цена, не всегда понятный интерфейс и необходимость своевременной замены батареек. У дешевых китайских моделей встречается дополнительная проблема – нарушение связи с релейным блоком при установке управляющей панели за 1—2 перегородками.

Безусловный плюс цифровых терморегуляторов – комфортная эксплуатация. Достаточно один раз заложить недельную и ежедневную программу работы теплогенератора, больше никаких действий не потребуется.

В беспроводных программаторах нужно вовремя менять элементы питания

Типичный набор функций перечислим на примере термостата Baxi Magic Plus:

  • диапазон регулирования температуры – 5…35 °С;
  • защита от замораживания системы отопления, по умолчанию запускает котел при остывании жилища до +3 градусов;
  • ЖК-дисплей с подсветкой, управление – кнопочное;
  • сдвиг показаний датчика температуры ±5 °С (пояснение читайте в следующем разделе публикации);
  • 2 режима работы – экономичный и комфортный;
  • часовой / суточный / недельный программатор.

Зная особенности электронных и механических регуляторов, нетрудно выбрать подходящую модель. Ориентируясь на свой бюджет, в первую очередь рассматривайте надежные изделия европейских, японских и корейских производителей. Среди «китайцев» тоже встречаются приличные бренды, но в среднем качество продукции оставляет желать лучшего.

Кратко о принципе работы

Для лучшего понимания принципа действия комнатных терморегуляторов сначала поясним алгоритм работы водогрейного котла в базовой комплектации:

  1. Пользователь разжигает отопитель, с помощью кнопок или рукояток управления задает желаемую температуру теплоносителя.
  2. Каждый аппарат оборудован погружным либо накладным датчиком, информирующим блок управления о степени нагрева воды. Когда температура теплоносителя достигает заданного порога, срабатывает газовый клапан и перекрывает подачу топлива к основной горелке. Циркуляционный насос продолжает «гонять» воду по системе.
  3. После остывания теплоносителя до нижнего температурного предела подача газа возобновляется, горелка снова разжигается и подогревает воду.

Схема работы котла отопления с выносным термостатом – автоматика останавливает и запускает горелку в зависимости от температуры воздуха, а не теплоносителя

Без внешнего термодатчика отопитель «не видит» температуру воздуха в помещениях и тупо греет воду до указанного предела. Результат: в переходной осенне-весенний период наблюдается так называемое тактование — частый старт/стоп горелки (1 раз в 2—3 минуты), сокращающее ресурс агрегата в целом.

Теперь о главном. Выносной терморегулятор продлевает интервалы между включением/выключением газового котла, поскольку ориентируется на температуру воздуха, который остывает медленнее. Прибор включается в разрыв цепи электропитания газового клапана (на ТТ-котлах – турбины) и встроенного насоса.

Установка автоматического терморегулятора позволяет убить сразу трех зайцев:

  • снизить потребление энергоносителей;
  • сделать управление котлом более удобным;
  • продлить срок службы источника тепла.

На блоке автоматики дровяного котла предусмотрен разъем для подключения термостата

Когда комната прогревается до указанной температуры, термостат разрывает цепь, горелка и встроенный насос теплогенератора останавливаются. Запуск агрегата происходит после охлаждения воздуха на 1—2 градуса, что увеличивает длительность интервала между отключением и розжигом до 15—20 мин.

Отметим 2 значимых нюанса:

  1. При использовании комнатного регулятора штатная функция старт / стоп по температуре воды в котловой рубашке продолжает действовать. Когда теплоноситель в котле нагреется до установленного предела, газогорелочное устройство отключится.
  2. Если горелка гасится по команде внутреннего термодатчика, штатный циркуляционный насос продолжает работать. Когда срабатывает выносной термостат, останавливаются оба устройства – горелка и насосный агрегат.

Вот почему важно правильно настроить связку котел — внешний термостат. Это интересно: Печь на отработанном масле — изготовление устройства своими руками

Это интересно: Печь на отработанном масле — изготовление устройства своими руками

Установка и подключение терморегулятора

Современные производители котлов и различных систем отопления комплектуют свои изделия беспроводными портами либо разъемами для дополнительного подключения датчиков температуры.

Существует два основополагающих варианта подключения термодатчика:

  • через кабель регулятора;
  • при помощи клеммы, расположенной на самом отопительном оборудовании.

Узнать о том, как подсоединить терморегулятор к котлу можно легко узнать из прилагаемой к устройству инструкции по эксплуатации, найдя соответствующий раздел с подробным описанием схемы монтажа.

Существуют некоторые общие практические правила и требования, как установить регулятор температуры вне зависимости от его функционального набора. Следует четко помнить, что корректное действие всей системы отопления напрямую зависит от охлаждения и/или нагрева самого термоэлемента.

Виды терморегуляторов для котлов

Автоматические терморегуляторы степени горения в котле в зависимости от температуры помещения имеют две разновидности:

  1. Электронные. Содержат терморезистор – чувствительный к теплу элемент, меняющий своё электрическое сопротивление при изменении температуры. Далее электроника замыкает реле, учитывая настройки. Прибор типа контроллера климата.
  2. Механические. Цепь разрывается или замыкается с помощью металлической пластины, которая деформируется от нагрева.

Регулировка настроек происходит путём вращения ручки, меняющей зазор между пластиной и контактом.
Терморегуляторы можно применять также для управления работой насосов, ветвями радиаторного отопления или системой тёплых полов. Подключение к отопительному оборудованию осуществляется при помощи кабеля.

В современных моделях всё чаще применяются беспроводные термостаты из-за удобства монтажа и эксплуатации. Такие устройства содержат два блока с радиомодулями.


Также существует возможность удалённого управления котлом при помощи GSM термостата, который способен передавать текущую температуру в доме через интернет, тревожные сообщения и график её изменения. Для этого устанавливается специальное мобильное приложение для смартфонов и путём отправления команд, SMS или звонков термостат выполняет команды владельца. На рынке очень распространены GSM термостаты ZONT H-1 компании Baxi. Так же рекомендую присмотреться к Данко и Руснит.

Как подключить термостат к котлу

При подключении нужно руководствоваться двумя моментами: выбор подходящего места в помещении и подключение к котлу. Чтобы обеспечить правильную работу, нужно знать как установить терморегулятор на котёл. Для надёжного фиксирования температуры терморегулятор для котла необходимо располагать опираясь на рекомендации по установке:

  • прибор устанавливается на высоте от 1,5 м до 1,7 м от пола;
  • обеспечить отсутствие вокруг термостата на расстоянии минимум 1 м любых нагревательных приборов, техники, радиаторов иначе это чревато ложной оценкой температуры в помещении;
  • по этой же причине в помещении не должно быть сквозняком и принудительной приточно-вытяжной вентиляции;
  • термостат котловой нужно располагать недалеко от жилых комнат.

Если в помещении есть тёплые полы, то следует дополнительно приобрести термодатчик для размещения его под поверхностью пола. Закрепив термостат в удобном месте нужно проложить соединительный провод до отопительной установки. Провод может пролегать как открыто, так и закрыто.

После чего выполняется подключение регулятора температуры к тепловой установке:

  1. Одним концом кабель присоединяется к маркированным контактам COM (общий) и NO (нормально открытый). В радиоуправляемых моделях эти контакты находятся в блоке реле;
  2. Нужно найти информацию о подключении терморегулятора в паспорте котла, где будут указаны маркировки и схема контактов;
  3. Если котёл газовый, то нужно открыть его фронтальную панель, за которой находятся разъёмы;
  4. В нужных клеммах будет находиться перемычка, которую нужно извлечь и сохранить;
  5. К указанным клеммам нужно подсоединить проводку от терморегулятора (полярность не важна);
  6. В случае радиоуправляемой модели нужно соединить второй блок реле с кабелем питания 220В и кабелем заземления.

Если контакты маркированы не условными обозначениями, а цифрами, то требуемые клеммы находятся при помощи тестера – между ними должна быть разомкнута цепь. После установки терморегулятор следует его настройка. Неправильно настроенный прибор способен нарушить климат в помещении. Информация о том, как настроить терморегулятор присутствует в инструкции.

Прежде чем начать настройку необходимо избавиться от сквозняков, закрыть двери и окна и убедиться в том, что не происходят потери тепла. В помещении нужно разместить термометр.

Далее открывается клапан и ожидается нагрев температуры воздуха не меньше, чем на 5 градусов. После чего клапан закрывается и ожидается типичный для этой процедуры шум воды и нагрева прибора, положение головки регулятора необходимо запомнить. Теперь можно регулировать комнатную температуру.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

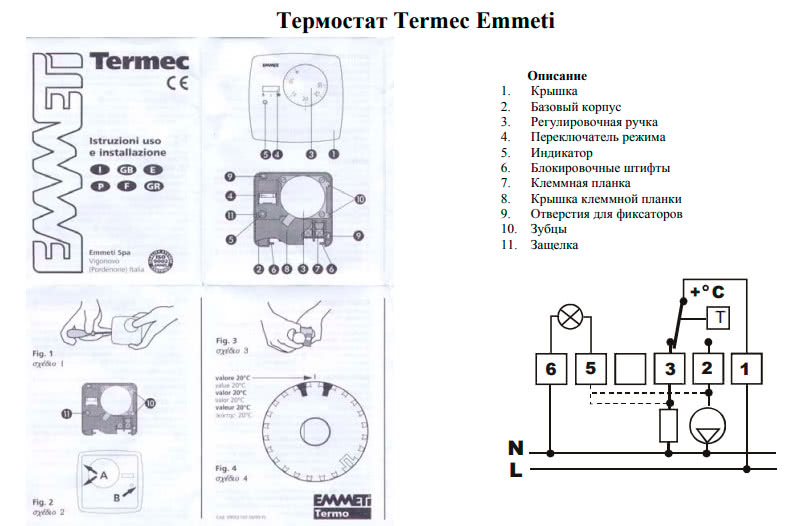

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.

На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.
