Отопление дома насосом воздух-вода

Примерно по подобной схеме выполнен монтаж теплового насоса в загородном доме нашего клиента. К слову сказать: работы нам было немного, так как система отопления уже была. Реализована на электрическом котле, уже выполнена разводка по всему дому. Оставалось выполнить:

монтаж внешнего блока теплового насоса и гидромодуля внутри котельной;
осуществить врезку в действующую систему отопления;
провести настройку и пуск-наладку теплового насоса

А подобных домов — тысячи, в которых по причине отсутствия газа в качестве единственного источника тепла выступает электричество! Причём нет необходимости проведения каких-либо глобальных ремонтных работ или переделки всей системы. Полноценная система отопления дома тепловым насосом типа воздух-вода — это реальность, это недорого и отбивается примерно за 3 года эксплуатации!

В ваших силах снизить затраты на обогрев загородного дома в 3-4 раза за счёт использования теплового насоса воздух-вода. Мы готовы провести модернизацию вашей системы отопления и займёт это два всего дня!

Схема отопления дома тепловым насосом воздух-вода

Схема модернизации отопления дома. Дело было за малым: интегрировать в действующую систему современный инверторный и экономичный тепловой насос

Тепловой насос CooperHunter UNITHERM

В качестве базы заказчик выбрал одну из лучших на сегодня модель, которая позволяет эффективно обогревать коттедж даже при снижении температуры воздуха до -30 градусов.

Подставка под внешний блок теплового насоса

Можно ли смонтировать на фасаде? Да. Если у вас каменный дом. Или хотя бы бревно или брус от 150 мм. В противном случае (в каркасниках это сплошь и рядом) может возникнуть резонанс и гул. Поэтому ставим на подставку. Варим сами. Данном случае она ещё и сложной формы.

Место установки внешнего блока CH-HP14SINM

С тыльной стороны дома. Свободный обдув внешнего блока со всех сторон для адекватного воздухообмена и выхода на заданные значения по эффективности извлечения низкопотенциального тепла

Коллектор системы отопления

У заказчика всё сделано просто, но по уму. Вот и простенький коллектор для распределения потоков теплоносителя по системе. Это его внешний вид до подключения теплового насоса

Установка гидромодуля

Именно этот блок имеет встроенный теплообменник, где и происходит передача тепла от фреона к этиленгликолю (как в нашем случае). Плюс — автоматика, система защиты, встроенные электрические тены (на случай снижения эффективности при суровых морозах и высокой тепловой нагрузке)

Внешний вид системы отопления

У нас в штате компании и автоматчики (в смысле сотрудники, отвечающие за пуск-наладку), и инженера-теплотехники, которые могут выполнить расчёт и провести комплектацию объекта в зависимости от параметров самого объекта

Автоматика теплового насоса

Чем отличается использование рядного внешнего теплообменника от подобного гидромодуля? Наличием уже готовых решений (с точки зрения управления и автоматизации), заканчивая надёжностью. Можно управлять удалённо (со смартфона), подключить к системе «умный дом». Отопление дома насосом воздух-вода — это просто, комфортно и недорого!

Запуск и сдача системы отопления тепловым насосом заказчику

Система запускается, выводится на рабочий режим, проверяются все режимы работы и после этого подписывается акт выполненных работ. Началась гарантия

Подключение теплового насоса в контур отопления дома

На фотографии видно, что изменения были минимальны. Это, конечно, частный случай и касается объектов, где уже выполнен монтаж системы отопления Если же у вас стадия строительства, начальная стадия ремонта и вы задумались о создании эффективной системы отопления — мы предложим вам множество вариантов. Штатные проектировщики выполнят проект отопления, который и ляжет в основу договора. Мы занимаемся не только update`ом существующих, но и проектированием и монтажом систем отопления загородных домов с ноля.

Вот модели серии UNITHERM — самые популярные и востребованные при создании современных, высокоэффективных систем отопления загородных домов:

Фотография	Модель	кВт	до «минус»	Цена *	Монтаж **
	CH-HP8.0SINK3	8,0	-30	460000 Р	16400 руб.
CH-HP10SINK3	9,2	-30	480000 Р	16400 руб.
	1ф	12,0	-30	руб.
CH-HP12SINM3 3ф	12,0	-30	552000 Р	16400 руб.
1ф	14,0	-30	руб.
CH-HP14SINM3 3ф	14,0	-30	593000 Р	20900 руб.
1ф	15,5	-30	руб.
3ф	15,5	-30	руб.

* На оборудование предоставляется скидка от цены сайта по итогам создания коммерческого предложения.

** Установка внешнего блока и гидромодуля. Подключение к действующей или монтаж создаваемой системы отопления по итогам коммерческого предложения.

Оставьте заявку менеджеру, уверены, что вы останетесь с нами!

Основные разновидности, их принципы работы

Все тепловые насосы отличаются друг от друга по источнику энергии. Основные классы устройств: грунт-вода, вода-вода, воздух-вода и воздух-воздух.

Первое слово указывает на источник тепла, а второе — означает то, во что оно превращается в устройстве.

Например, в случае прибора грунт-вода тепло извлекается из земли, а потом оно преобразуется в горячую воду, которая используется как нагреватель в системе отопления. Ниже мы рассмотрим разновидности тепловых насосов для отопления более подробно.

Грунт-вода

Установки типа грунт-вода добывают тепло прямо из земли с помощью специальных турбин или коллекторов. В качестве источника в данном случае используется земля, которая нагревает фреон. Он нагревает воду, которая находится в баке-конденсаторе. При этом фреон охлаждается и поступает обратно на вход насоса, а разогретая вода используется в качестве теплоносителя в основной системе отопления.

Цикл нагрева жидкости продолжается до тех пор, пока насос получает электричество из сети. Самым затратным, с экономической точки зрения, является метод грунт-вода поскольку для монтажа турбин и коллекторов придётся бурить глубокие скважины или менять расположение грунта на большом участке земли.

Вода-вода

По своим техническим характеристикам насосы типа вода-вода очень похожи на устройства класса грунт-вода с тем лишь отличием, что в качестве первичного источника тепла в данном случае используется не земля, а вода. В качестве источника могут использоваться как подземные воды, так и из различных водоёмов.

Фото 2. Монтаж конструкции для теплового насоса типа вода-вода: в водоём погружаются специальные трубы.

Устройства класса вода-вода значительно дешевле насосов типа грунт-вода, поскольку для их установки не нужно бурить глубокие скважины.

Справка. Для работы водяного насоса достаточно погрузить несколько труб в ближайший водоём, поэтому для его работы не нужно бурить скважины.

Воздух-вода

Установки класса воздух-вода получают тепло прямо из окружающей среды. Такие приборы не нуждаются в крупном внешнем коллекторе для сбора тепла, а для нагрева фреона используется обыкновенный уличный воздух. После нагревания фреон отдаёт тепло воде, после чего горячая вода поступает в отопительную систему через трубы. Устройства данного типа довольно дешёвые, поскольку для работы насоса не нужен дорогостоящий коллектор.

Воздушный

Установка класса воздух-воздух тоже получает тепло прямо из окружающей среды, а для её работы также не требуется внешний коллектор. После контакта тёплого воздуха происходит нагрев фреона, затем фреон нагревает воздух в насосе. Потом этот воздух выбрасывается в помещение, что приводит к локальному повышению температуры. Устройства данного типа также являются довольно дешёвыми, поскольку для их работы не требуется установка дорогостоящего коллектора.

Фото 3. Принцип работы теплового насоса воздух-воздух. В отопительные радиаторы поступает теплоноситель с температурой 35 градусов.

Наиболее экологически благополучные города Подмосковья

Одинцово – большие площади лесных массивов вокруг этого города дают возможность экосистеме самовосстанавливаться. Местной администрацией активно развивается проект «Одинцовский Экополис». Здесь расположено множество санаториев, с уклоном на лечение натриево-соляными ваннами;
Королев – этот город хоть и имеет статус научно-технического центра, но это никак не влияет на его экологию. Здесь расположены современные очистительные сооружения, которые не дают загрязняться водам, фильтруя все стоки промышленных предприятий.
Домодедово – находится в окружении лесопарковой зоны, большую часть города занимают дома отдыха и оздоровительные комплексы, например санаторий «Бор», расположенный в живописном сосновом бору;
Климовск – город с отличным микроклиматом, большим количеством рек и озер. Через него протекает одна из чистейших рек Петрица, он также окружен лиственными и сосновыми лесами. В городе активно действует программа по соблюдению чистоты и охране окружающей среды;
Голицыно – экозона в западной части Подмосковья, окружена смешанными лесами и природными каскадами прудов. В городе и пригородах расположено много баз отдыха, самая известная из них построена в родовом поместье Елизаветы Голицыной;
Красногорск – в этом городе хорошая атмосфера, низкий уровень загрязнений и шума. К тому же, в Красногорске нет предприятий, загрязняющих воздух. В местных водоемах присутствует большое разнообразие фауны, ведется постоянная работа по их усовершенствованию и очистке. В лесополосе этого района много птиц и животных, что также говорит о хорошей экосистеме. Стоит упомянуть, что здесь растет дуб, возраст которого более 250 лет, а город окружает красивая березовая роща;
Истра – в этом населенном пункте, земли, занятые под производство составляют не более 6%. Город удачно расположен относительно розы ветров, поэтому и экология здесь на высоком уровне.

Расчет теплового насоса

Как мы уже упоминали выше, низкопотенциальными источниками тепла для таких насосов чаще всего бывают перечисленные ниже среды:

Воздух из наружного пространства с температурой в среднем от -15 до +25 градусов.
Воздух из обогреваемого помещения, его температура составляет +15 – +25 градусов.
Воздух, из подпочвенного зонда нагретый до плюс 4 – 10 градусов.
Воздух из геотермальных пластов, температура которого может быть 10 и более градусов.
Воздух из донных зондов незамерзающих водоемов с температурой 0 – 10 градусов, в том числе и полученный в зондах, установленных на каналах промышленных стоков предприятий.

Методика расчета

Любой тепловой расчет является сложнейшим процессом, осуществить который доступно только квалифицированным специалистам. Тем не менее, можно предложить упрощенную методику, достаточную для получения результата, определяющего выбор той или иной модели агрегата.

Расчет сводится к выполнению ряда этапов:

Определение величины тепловых потерь через ограждающие элементы строения – стены, потолки, чердачные помещения, окна, двери и прочее. Этого можно достичь, воспользовавшись следующей зависимостью:

Qок = S x (tвн – t нар) х (1 + ?b) x n : Rт, где

расчетные значения теплопроводности материалов ограждающих конструкций;
коэффициент рассеивания тепла с внутренних поверхностей;
то же, для наружных поверхностей.

После проведения предварительных вычислений определяем суммарные потери тепла от различных факторов:

Qт.пот = Qок+Qи-Qбл, где

Основываясь на полученных результатах можно рассчитать потребность в электроэнергии в течение года. Для этого воспользуемся соотношением:

Qгод = 24х0,63 х Qт.пот х ((d x (tвн-tнар.ср) : (tвн-tнар)) (кВт/час) в год, где:

tвн- желательная величина температуры во внутренних помещениях дома;
t нар – фактическая наружная величина температуры;
tнар.ср – среднегодовая величина температуры в регионе;
d – протяженность отопительного периода, дней.

Желая иметь более достоверное представление о теплонасосе, нужно сделать расчет величины тепловой мощности, которая понадобится, чтобы разогреть воду в системе отопления дома. Это доступно с использованием такой расчетной формулы:

Qгор.в = V x 17 кВт/ за год, где:

Рекомендуется полученный результат увеличить на 10%, учитывая более интенсивную работу системы при пиковых нагрузках. Предварительный расчет мощности теплового насоса для отопления дома позволяет сделать безошибочный выбор установки.

Для выполнения расчета можно использовать специальный калькулятор, они в изобилии представлены в интернете

Особенности тепловой системы воздух-вода

Тепловой насос, которому посвящена эта статья, в отличие от других модификаций подобного устройства (в частности, вода-вода и грунт-вода), обладает рядом достоинств:

экономит электричество;
для установки не потребуются масштабные земельные работы, бурение скважин, получение специальных разрешений;
если подключить систему к солнечным батареям, то можно обеспечить полную ее автономность.

Веское преимущество тепловой системы, извлекающей энергию ветра и передающей ее воде, заключается в стопроцентной экологической безопасности.

Перед тем, как приступать к конструированию насоса, необходимо выяснить, в каких случаях система проявляет себя максимально эффективно, а когда ее использование нецелесообразно.

Тепловая насосная система, извлекающая энергию из воздушной массы, может использоваться для подогрева всех видов теплоносителей, применяющихся на территории СНГ: воды, воздуха, пара

Специфика применения и работы

Тепловой насос продуктивно работает исключительно в температурном диапазоне от -5 до +7 градусов. При температуре воздуха от +7 система будет вырабатывать больше тепла, чем необходимо, а при показателе ниже -5 – недостаточно для обогрева. Это связано с тем, что концентрированный фреон, находящийся в конструкции, закипает при температуре -55 градусов.

Теоретически система может вырабатывать тепло и в 30-градусный мороз, но его будет недостаточно для обогрева, ведь теплопроизводительность напрямую зависит от разности температуры кипения хладагента и температуры воздуха.

Поэтому жителям Северных регионов, где холода наступают раньше, эта система не подойдет, а в домах Южных областей она сможет эффективно прослужить несколько холодных месяцев.

Если в помещении установлены стандартные батареи, то тепловой насос будет работать менее эффективно. Лучше всего устройство воздух-вода сочетается с конвекторами и иными радиаторами с большой площадью, а также с системами «теплый пол», «теплые стены» водного типа.

Также само помещение должно быть хорошо утеплено снаружи, обладать встроенными многокамерными окнами, обеспечивающими лучшую теплоизоляцию, чем обычные деревянные или пластиковые.

Тепловой насос лучше всего взаимодействует с водяной системой «теплый пол», не требующей нагрева теплоносителя свыше 40 – 45º С

Самодельный тепловой насос сможет эффективно обогревать дома площадью до 100 кв. м и гарантировано выдавать мощность в 5 кВт. Следует понимать, что фреон невозможно залить достаточно качественно в конструкцию, созданную в бытовых условиях, поэтому следует рассчитывать на температуру его кипения до -22 градусов.

Устройство домашней сборки идеально подойдет для снабжения теплом гаража, теплицы, подсобных помещений, небольшого частного бассейна и др. Система обычно используется в качестве дополнительного обогрева.

Электрокотел или иное традиционное оборудование для отопительного сезона потребуется в любом случае. Во время сильных морозов (-15-30 градусов) тепловой насос рекомендуется выключать, чтобы избежать растрат электроэнергии, ведь в этот период его эффективность составляет не больше 10%.

Тепловые насосы поставляют достаточное количество энергии для обогрева воды в крытых частных бассейнах (+)

Принцип действия системы

Рабочее вещество в конструкции – воздух. Через наружный блок, устанавливающийся на улице, кислород по трубам поступает в испаритель, где взаимодействует с хладагентом.

Фреон под действием температуры становится газообразным (поскольку закипает при -55 градусах) и в нагретом виде под давлением поступает в компрессор. Устройство сжимает газ, тем самым увеличивая его температуру.

Горячий фреон поступает в контур накопительного бака (конденсатора), где происходит отдача тепла воде, которую впоследствии можно использовать для организации отопления и ГСВ. В конденсаторе фреон лишается только части своего тепла, и все еще находится в газообразном состоянии.

Проходя через дроссель, хладагент распрыскивается, в результате чего его температура понижается. Фреон становится жидким и в таком виде переходит в испаритель. Цикл повторяется.

На рисунке схематически показана реализация принципа элементарного теплового насоса, разделенного компрессором и расширителем на два контура – высокого и низкого давления

Желающим самостоятельно соорудить тепловой насос из бросовых материалов и отслужившей техники, к примеру, из старого холодильника, поможет информация, изложенная в рекомендуемой нами статье.

Принцип действия насоса

Принцип действия насосного оборудования основан на принципе Карно. Основной деталью конструкции считается конденсатор, посредством которого накапливаются калории, поступающие потребителю.

С помощью специального компрессора установка работает циклично. Прибор транспортирует хладагент по трубам, сжимая его, заставляя увеличиваться теплоотдаче на конденсаторе. Установка оснащена другим силовым агрегатом в виде вентилятора высокой мощности. Он нужен, чтобы обдувать испаритель. Потребителем тепла в помещении могут стать теплые полы, конвекторы, разогревающие воздух в комнатах, либо другие радиаторные установки.

Внимание! Тепловые насосы малоэффективны при работе с обычными батареями. Конденсатор с конвектором нужно устанавливать внутри помещений

Вентилятор с испарителем монтируют на внешнем фасаде здания, или внутри на вытяжной трубе вентиляции

Конденсатор с конвектором нужно устанавливать внутри помещений. Вентилятор с испарителем монтируют на внешнем фасаде здания, или внутри на вытяжной трубе вентиляции.

Из трубок с разряжённой средой

Этот способ подогрева жидкости можно использовать не только летом, но и зимой, он является одним из наиболее сложных. Место установки устройства из вакуумных трубок должно быть не тенистым, направленным к югу. Не допускается перегрев, циркуляция жидкости должна быть сверху вниз.

Вам потребуется следующие инструменты:

Разводной ключ.
Отвертки.
Устройство для сварки пластиковых труб.
Дрель.

Для начала соорудите раму и поставьте в предполагаемом месте установки, самым лучшим вариантом является крыша, затем закрепите её, например, анкерными болтами. Затем произведите подключение датчика температуры, воздухоотвода. Подсоедините водовод, используя материалы, которые устойчивы к отрицательным температурам.

Приступаем к монтажу нагревательного элемента, возьмите медную трубу и обмотайте её листовым алюминием, вставьте её в стеклянную вакуумную трубу. На низ трубки оденьте фиксирующую чашку и каучуковый пыльник. Металлический конец зафиксируйте в латунном конденсаторе (на трубке вы можете увидеть липкую смазку, не вытирайте её).

Произведите закрытие фиксирующей чаши, подобным способом произведите установку остальных элементов. Выполните установку монтажного блока и проведите к нему электричество 220В. Подключите к нему температурный датчик, воздухоотвод, хотя они и влагостойкие, лучше установить для них защитный экран, далее подсоединяем контроллер, при его помощи происходит контроль за работой системы, вот и весь процесс установки солнечного бойлера своими руками. Запрограммируйте систему на требуемые параметры и произведите запуск.

Принцип работы тепловых насосов «воздух-воздух» и «воздух-вода»

Тепловые насосы типа «воздух-воздух» и «воздух-вода» работают по принципу кондиционера, обходятся дешевле других типов (поскольку не требуется бурить скважину или прокладывать теплопоглощающий контур, не нужно соединять его с отопительной системой), но уступают им в универсальности, поскольку морозный воздух не может дать нужного количества тепла. Поэтому тепловые насосы для отопления дома с таким принципом работы более востребованы в том случае, если необходимо обеспечить горячее водоснабжение или в качестве дополнительного источника тепла. При этом возможны два варианта их устройства:

Сплит. Установка представляет собой два блока (наружный и внутренний), подключенные к инженерным коммуникациям. В наружном блоке установлен мощный вентилятор, во внутреннем – конденсатор и система управления. Компрессор может быть вмонтирован либо во внутренний, либо в наружный блок, причем второй способ предпочтительнее, поскольку не позволяет шуму, неизбежному при работе системы, распространяться по дому;

Тепловой насос для отопления с таким принципом действия подойдет для индивидуальных загородных домов, но особенно он целесообразен в тех случаях, когда газовая магистраль, откуда придется тянуть трубопровод, находится на расстоянии 20—100 м от участка.

Моно. В нем все элементы заключены в общий корпус, который монтируется либо с внешней стороны стены дома, либо внутри, но посредством гибкого шланга связывается с улицей.

Такие тепловые насосы для дома работают «как часы» и обладают несколькими важными преимуществами. Высокий коэффициент преобразования электрической энергии в тепловую (1: 4, поскольку, напомним, потраченный 1 кВт электрической энергии дает 4–6 кВт тепловой энергии) свидетельствует о том, что применение геотермальной системы для отопления дома вполне выгодно.

Плюсы и минусы

Рассмотрим по отдельности три вида, которые чаще используют для отопления коттеджей, домов, дач и вообще любого частного жилья.

Воздушный тепловой насос: плюсы и минусы

Стоимость воздушных тепловых насосов ниже чем у других типов за счет простоты конструкции. По сути, это кондиционер, но имеющий высокую надежность, производительность и способный работать при экстремально низких и высоких температурах. Монтаж теплового насоса прост и не требует проведения сложных работ.

Чем холоднее на улице, тем ниже эффективность (КПД). При очень низких температурах (в зависимости от модели и производителя) перестает вырабатывать тепло. Есть модели, способные работать и при -35, но они слишком дороги.

Тепловой насос воздух-воздух, это тот же кондиционер. Но его стоимость выше, ведь он нормально функционирует при низких температурах. Например, средней руки кондиционер не будет эффективно работать на обогрев при 0 градусов, а тепловой насос сможет не только обогревать помещение, но и позволит сэкономить.

Еще одно отличие – воздушный теплонасос имеет большую производительность и лучший КПД, чем любой из кондиционеров.

Существуют модели тепловых насосов воздух-воздух, способные работать на охлаждение. Установка такой техники поможет сэкономить на кондиционере.

Внутренний блок воздушного теплового насоса очень похож на внутренний блок кондиционера.

Водяные тепловые насосы: за и против

Температура в водоеме стабильная на протяжении года, поэтому эффективность работы не зависит от погодных условий. Для отбора термальной энергии из озера, пруда или реки нужно укладывать трубопровод (поле), но это несложный процесс.

За счет погружаемого в воду поля и прокладки магистрали между ним и испарителем стоимость оборудования и монтажа удорожается. Чем дальше от теплового насоса находится водоем, тем выше энергопотери и ниже КПД.

И, конечно, основной минус – необходимо наличие водоема.

Не каждый водоем может быть использован в качестве источника тепла для теплового насоса вода-вода или вода-воздух. Если объем воды небольшой, то она будет переохлаждаться и на трубопроводах образуется наледь. Она будет своеобразной «шубой», которая не позволит эффективно получать тепло.

Идеальный вариант – устанавливать поле в проточной воде, тогда можно не беспокоиться о температуре. Но не у всех есть река рядом с домом или дачей.

Идеальное месть для установки водяного теплового насоса

Плюсы и минусы тепловых насосов грунтового типа

На уровне ниже 1-1,5 метра под поверхностью земли температура не меняется на протяжении года. Поэтому производительность оборудования не зависит от того, лето на дворе или зима. На глубине почва прогрета лучше, чем в водоемах зимой, поэтому КПД грунтовых тепловых насосов выше, чем водяных.

Для прокладки труб нужно бурить скважины, либо укладывать трубопровод горизонтально. Это существенно удорожает процесс монтажа по сравнению с водяными тепловыми насосами. Что касается стоимости оборудования – она сравнима с последними.

Большую опасность для грунтового теплового насоса представляет неправильный расчет мощности. Если потребление тепла из земли будет высоким, а площадь поля или глубина и количество скважин – небольшими, почва начнет промерзать. Так как в грунте содержится влага, она образует ледяной кокон и доступ тепла прекратится.

Процесс эксплуатации грунтовых установок отличается в каждом отдельном случае. Геотермальный тепловой имеет свои насос за и против в зависимости от многих факторов, таких как:

Тип установки теплообменника;
Мощность теплового насоса;
Необходимая температура теплоносителя или воды;
Требуемая тепловая мощность;
Сложность грунтов;
Близость грунтовых вод;
Климат региона.

Так происходит укладка горизонтального поля для грунтового теплового насоса.

Устройство и принцип работы

Принцип действия кавитационного теплогенератора заключается в эффекте нагрева за счет преобразования механической энергии в тепловую. Теперь более детально рассмотрим само кавитационное явление. При создании избыточного давления в жидкости возникают завихрения, из-за того, что давление жидкости больше чем у содержащегося в ней газа, молекулы газа выделяются в отдельные включения – схлопывание пузырьков. За счет разности давления вода стремиться сжать газовый пузырь, что аккумулирует на его поверхности большое количество энергии, а температура внутри достигает порядка 1000 — 1200ºС.

При переходе кавитационных полостей в зону нормального давления пузырьки разрушаются, и энергия от их разрушения выделяется в окружающее пространство. За счет чего происходит выделение тепловой энергии, а жидкость нагревается от вихревого потока. На этом принципе основана работа тепловых генераторов, далее рассмотрите принцип работы простейшего варианта кавитационного обогревателя.

Простейшая модель

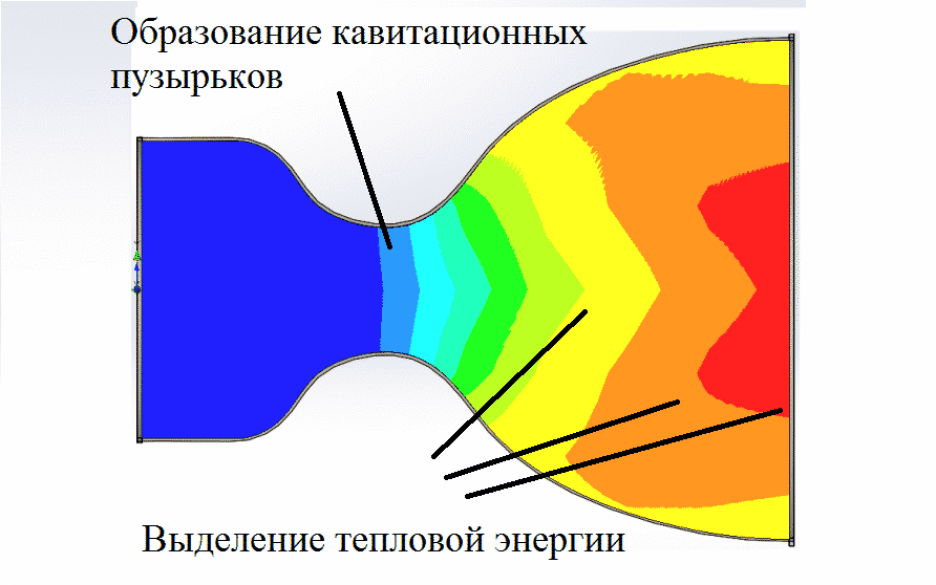

Рис. 1: Принцип работы кавитационного теплогенератора

Посмотрите на рисунок 1, здесь представлено устройство простейшего кавитационного теплогенератора, который заключается в нагнетании насосом воды к месту сужения трубопровода. При достижении водяным потоком сопла давление жидкости значительно возрастает и начинается образование кавитационных пузырьков. При выходе из сопла пузырьки выделяют тепловую мощность, а давление после прохождения сопла значительно снижается. На практике может устанавливаться несколько сопел или трубок для повышения эффективности.

Идеальный теплогенератор Потапова

Идеальным вариантом установки считается теплогенератор Потапова, который имеет вращающийся диск (1) установленный напротив стационарного (6). Подача холодной воды осуществляется с трубы расположенной внизу (4) кавитационной камеры (3), а отвод уже нагретой с верхней точки (5) той же камеры. Пример такого устройства приведен на рисунке 2 ниже:

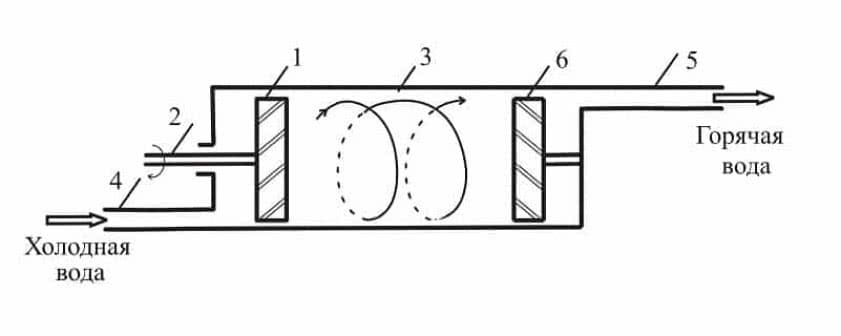

Рис. 2: кавитационный теплогенератор Потапова

Определение необходимой мощности

При определении необходимой мощности агрегата, прежде всего, нужно исходить из принципа перекрытия тепловым насосом всех потребностей в теплоснабжении и нивелирования тепловых потерь дома.

Необходимая мощность зависит также и от типа теплового насоса. Если тепловой насоссистемы воздух-вода используется как для отопления, так и для горячего водоснабжения, то и расчет мощности нужно производить для каждой из этих целей в отдельности. После этого определяется совокупная мощность агрегата.

Для расчета мощности теплового насоса, необходимой для обеспечения горячего водоснабжения нужно знать несколько переменных:

Первая – это разница температур между водой, поступающей в систему и той, которая получается на выходе. Как правило, требуемая температура горячей воды колеблется на уровне 60 градусов по Цельсию.
Вторая – объем воды, используемой в рассматриваемый период. Как правило, берется в отдельности светлое и темное время суток, так как температура в эти периоды отличается.
Третий – коэффициент полезного действия насоса. Этот показатель отражает отношение вырабатываемой агрегатом тепловой энергии к затраченной электрической энергии.

Для расчета мощности теплового насосасистемы воздух-вода,необходимой для горячего водоснабжения, нужно разницу температур воды умножить на частное объема ее потребления и КПД насоса, а затем результат умножить на коэффициент 1,16.

Формула с использованием условных обозначений выглядит следующим образом:

ДельтаT x V/K*1,6

Если при расчете использовать в качестве единицы измерения для воды тонны, то результат получится в киловаттах, если литры, то, соответственно, в ваттах. При расчете мощности насоса, необходимой для отопления помещения, большую роль играют его тепловые потери. Количество переменных, которые необходимо учитывать при расчете тепловых потерь достаточно велико. Поэтому для их расчета целесообразней будет использовать специальные онлайн калькуляторы. Найти их, введя соответствующий запрос, достаточно просто.

Данные калькуляторы учитывают высоту потолков, материалы, из которых выполнены стены, потолок, пол и двери, размеры проемов и многие другие факторы. Для дальнейшего расчета требуемоймощности теплового насосасистемы воздух-вода полученную в калькуляторе величину умножают на площадь здания в метрах. Нормальный показатель тепловых потерь для теплоизолированного помещения равняется примерно 0,05 киловатт на метр квадратный.

Для определения совокупной мощности теплового насоса, полученные показатели складываются. Однако для надежности следует выбирать агрегат на 10-15% мощнее полученного результата. Это связано с тем, что иногда производители завышают показатели эффективности своих насосов. Кроме того, данный расчет не учитывает затраты энергии на поддержание необходимой температуры воды в бойлере в тот момент, когда она не расходуется и остывает.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

Подсчитывают общую отапливаемую площадь.
Умножают полученную сумму на 0,7.
Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Устройство теплового насоса воздух-вода, виды, эффективность, выбор
