Тэн для стиральной машины самсунг

Оглавление

Причина неисправности

Для машины Самсунг Диамонд о неисправности нагревателя свидетельствует остановка процесса стирки и появление на табло кода ошибки H1. Стирка возможна только в режиме “Быстрая стирка” при температуре 30 градусов на табло, т.е. в холодной воде.

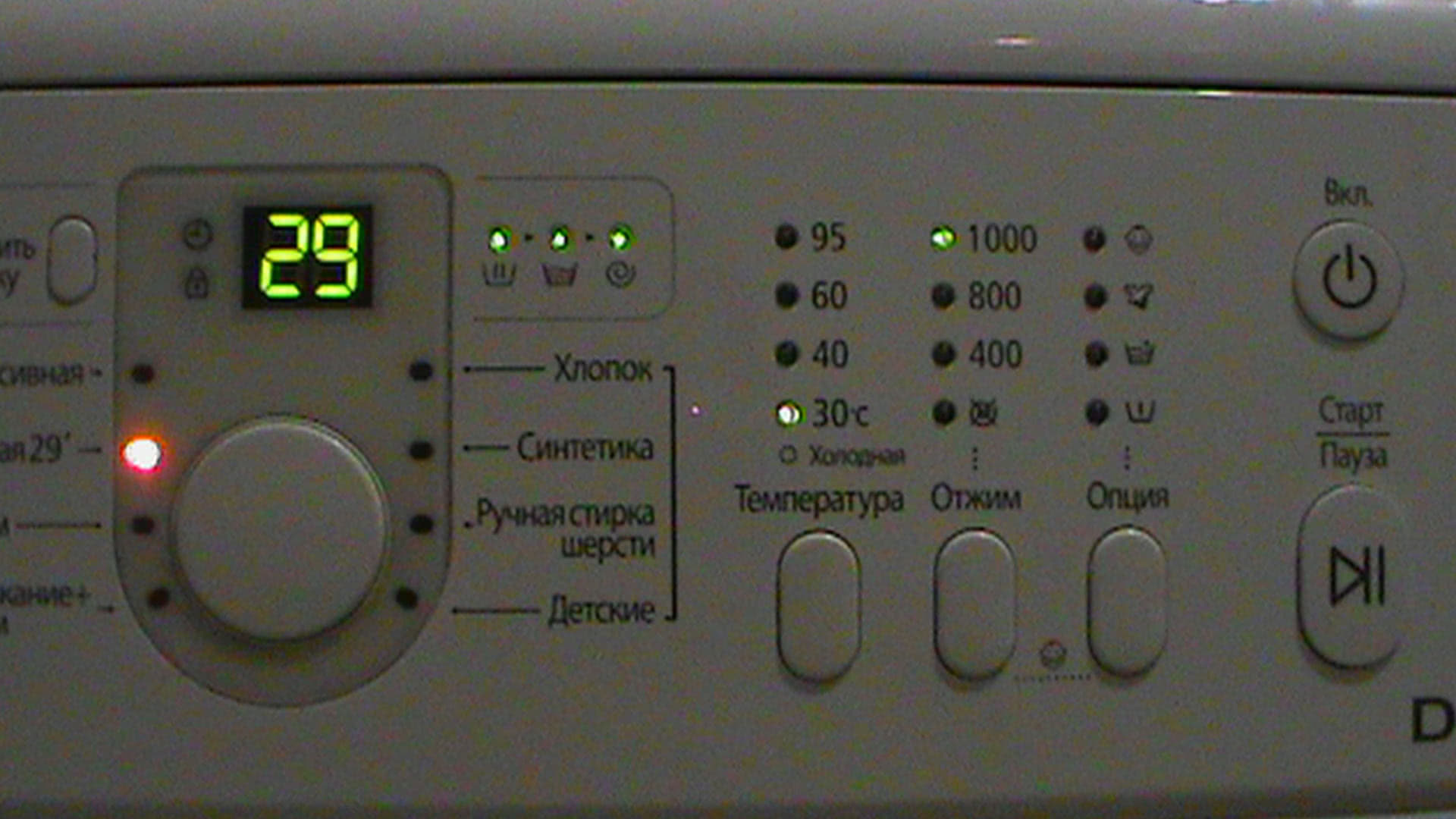

На пульте управления режим «Быстрая стирка»

Причины неисправности:

неправильная работа электроники блока управления;
отказ датчика температуры;
выход из строя нагревательного элемента.

На длительную работу ТЭНа большое влияние оказывает качество используемой воды. Так, если вода слишком жёсткая, то на ТЭНе при стирке на режимах с высокой температурой , образуется слой накипи.

ТЭНы для стиральных машин Samsung стали выпускать с керамическим покрытием, что значительно повышает их срок службы независимо от жёсткости воды.

Со временем слой увеличивается, тепло не проходит сквозь накипь, нагреватель перегревается и его спираль перегорает.

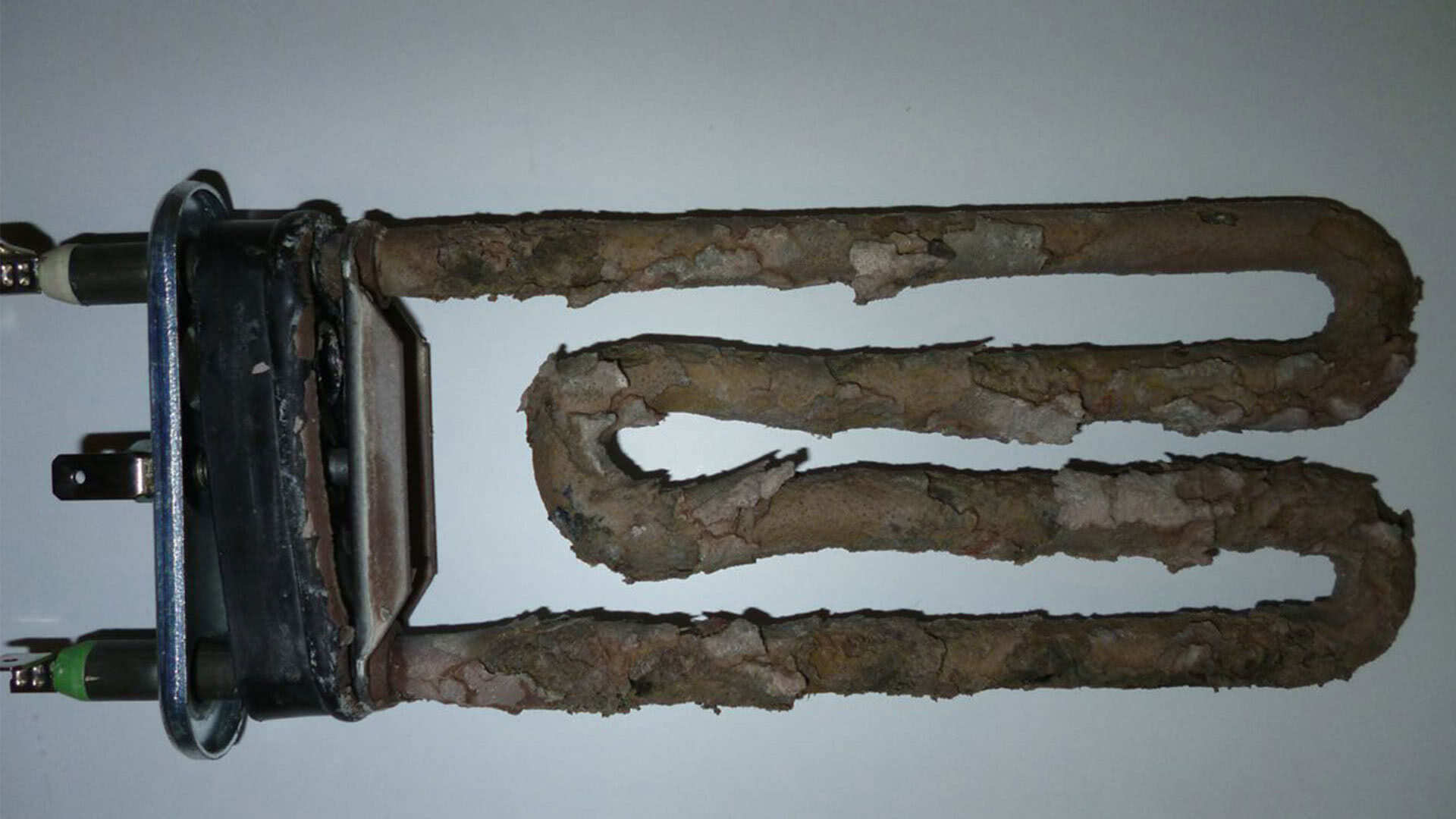

ТЭН извлечённый из стиральной машины

Проверка исправности ТЭНа

На всякий случай необходимо проверить ТЭН. Возможны другие причины и машина не греет воду например из-за неисправности блока управления.

Для проверки используется мультиметр в режиме измерения сопротивления.

Следует провести следующие действия:

от ТЭНа и температурного датчика следует отсоединить все провода;
присоединить провода мультиметра к выводам ТЭНа;
оценивается результат: если сопротивление окажется 20 — 40 Ом — ТЭН исправен. При показаниях мультиметра 1 или 0 нагреватель неисправен и подлежит замене.

Процесс проверки нагревателя

Без прибора оценить состояние ТЭНа можно визуальным осмотром детали. Наличие накипи на ТЭНе или чёрных пятен прогаров на его поверхности говорит в большинстве случаев о его неисправности и необходимости замены.

Устройство ТЭНа

ТЭН устанавливается внутри бака стиральной машины, в его нижней части. Он представляет из себя изогнутый элемент в виде буквы W и состоит из стальной трубки внутри которой в изоляции, находится нагревательная спираль. Таким образом ТЭН является нагревательным элементом, с помощью которого производиться подогрев воды для стирки белья.

ТЭН для стиральной машины Самсунг

К выходным контактам приварены концы спирали, при подаче напряжения на которые происходит нагрев. Рядом со спиралью может находиться датчик температуры, измеряющий температуру нагрева воды в стиралке. Нагрев происходит при подаче напряжения на ТЭН, управляет этим процессом блок электроники стиральной машины.

При подаче напряжения элемент нагревается и передаёт тепло в воду. Происходит подогрев воды в барабане стиралки до температуры определяемой блоком управления. После этого подаётся команда на прекращение нагрева и снимается напряжение с клемм ТЭНа.

Особенности устройства нагревательного элемента

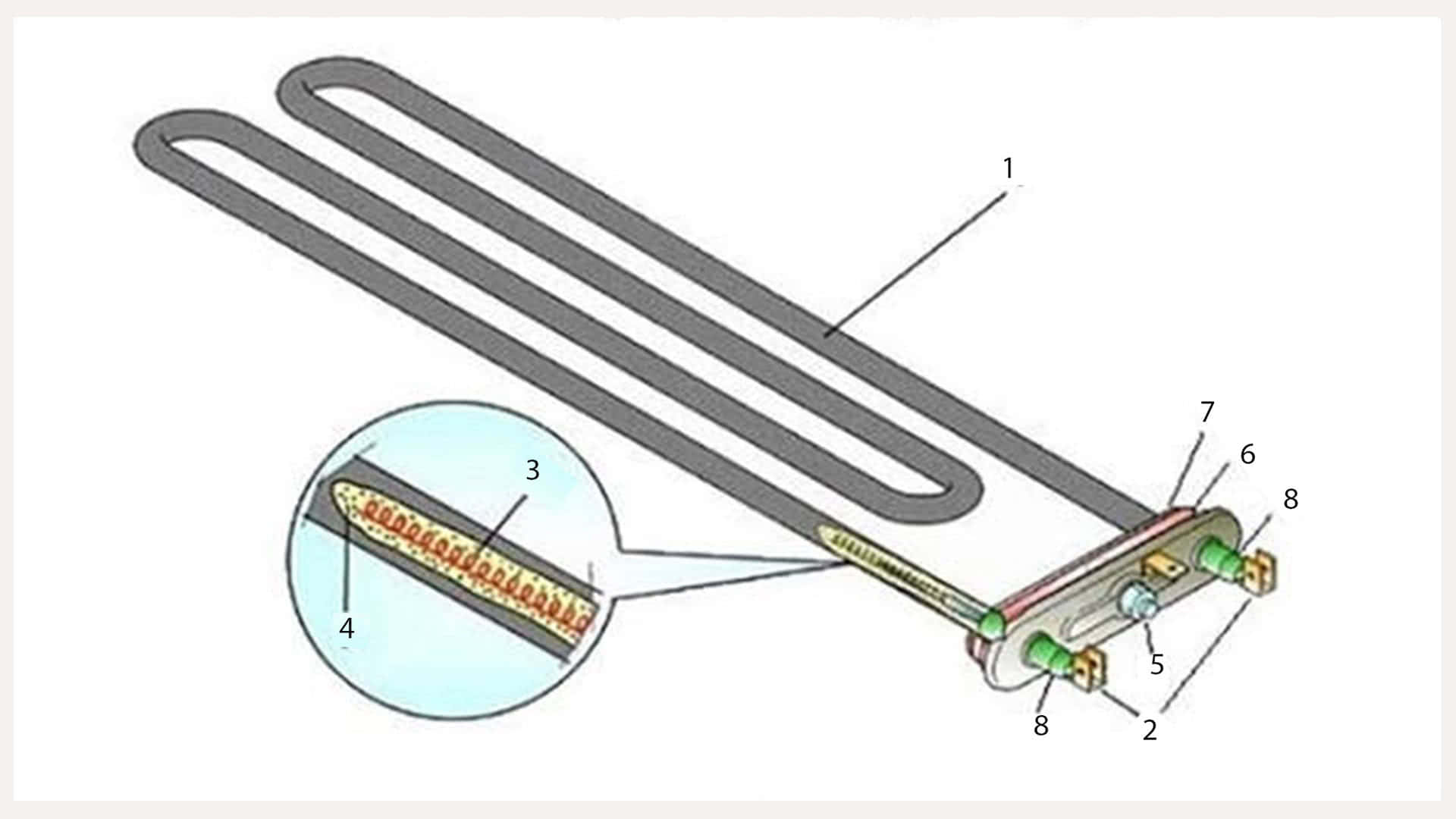

Перечень элементов нагревательного элемента
№	Наименование
1	Стальной трубчатый корпус
2	Клеммы для подключения напряжения
3	Нагревательная спираль
4	Изолятор нагревательной спирали
5	Клемма для заземления и фиксирующая гайка
6	Герметизирующая резинка
7	Пластина для фиксации ТЭНа
8	Наружные изоляторы

Необходимо сказать что нагреватели имеют разную мощность. От этого зависит скорость нагрева воды в стиральном аппарате. Чем выше мощность тем быстрее происходит этот процесс.

Сопротивление спирали нагревателя должно быть в диапазоне 20-40 Ом. Для проверки пользуемся мультиметром.

ТЭНы применяются также в следующих приборах:

посудомоечных машинах;
электрических чайниках;
водонагревателях;
электрических котлах;
посудомоечных машинах и других аппаратах.

Установка новой детали

Чтобы заменить элемент нагрева в машинке Бош, потребуется все перечисленные выше действия произвести в обратном порядке. Ход работ выглядит так:

Вначале нужно убедиться, что заменяемые детали идентичны

Они должны полностью соответствовать по мощности и размеру.
Снять пальчиковый термодатчик со старого устройства, очистить его от накипи, если она накопилась, и поставить на новую деталь.
Устанавливая новый нагреватель, гайку крепления надежно фиксируют, но при этом важно не перестараться.. Проверить установленную деталь на предмет утечки воды при помощи включения программы трудно

Поэтому тест-драйв проводят, заполнив бак машинки 10 л воды

Проверить установленную деталь на предмет утечки воды при помощи включения программы трудно. Поэтому тест-драйв проводят, заполнив бак машинки 10 л воды.

Чтобы продлить срок службы нового тэна, нужно соблюдать ряд правил при использовании машинки. Не стоит часто и подолгу стирать вещи при высоких температурах. Лучше воспользоваться качественным средством для стирки, которое бережно очистит белье даже при небольшом нагреве воды.

Важно следить за качеством и жесткостью воды и порошков, потому что они становятся частой причиной, почему ломается нагреватель. Если есть необходимость установки фильтра для смягчения жидкости, надо это сделать

Периодически нужно проводить очистку фильтра насоса, чтобы удалять скопившиеся отложения. Эта мера позволит продлить срок службы не только тэна, но и других приборов машинки, а также предотвратит появление неприятного запаха на одежде после стирки.

Если ТЭН установлен сзади.

ТЭН расположен сзади Если ТЭН находится сзади, все очень просто, замена ТЭНа в стиральной машине делается следующим образом. Открутите винты крепления задней крышки снимите ее, и вы увидите внизу ТЭН.

ТЭН

Перед тем как снять ТЭН сфотографируйте или подпишите провода на ТЭНе. Прежде всего снимите провода с клемм, открутите центральную гайку, вдавите шпильку во внутрь и достаньте ТЭН из гнезда. Далее, поставьте в гнездо новый ТЭН, придерживая его рукой затяните гайку на шпильке. Далее проверьте надежно ли ТЭН держится в гнезде, подсоедините провода. Установите заднюю крышку и подключите шланги и включите стиральную машину. В итоге запустите проверочный цикл стирки без белья.

Если ТЭН установлен спереди.

Если в вашей стиральной машине ТЭН установлен спереди.

Снимаем верхнюю крышку и дозатор

Прежде всего вам нужно снять верхнюю крышку открутив два крепежных винта. Достать лоток дозатора.

Снимаем переднюю панель и цоколь

Открутить винты крепления передней панели управления, отщелкнуть защелки и снять панель. Далее демонтируйте декоративный цоколь.

Снимаем переднюю стенку

Откройте люк стиральной машины, для того чтобы снять хомут крепления манжеты люка. Передняя стенка крепится винтами сверху и снизу, открутите их и снимите стенку, в результате вы увидите ТЭН. Меняйте его в соответствии с описанием, указанным выше, сборку делайте в обратном порядке.

Тэн спереди

Как мы говорили раньше, зачастую во всех моделях тэн располагается за задней крышкой. Но если у вас прибор фирмы Bosh, LG или Samsung, за задней панелью вы найдете только приводной ремень, который крепится к мотору. Сам тэн расположен спереди, под барабаном. Итак, рассмотрим работу поэтапно.

Для начала, вам нужно снять верхнюю крышку. Для этого открутите два винта, которые крепят крышку. Они находятся сзади. Они могут быть под крестовую отвертку, плоскую или торкс. Открутив их, потяните крышку назад и снимите ее.
Затем выньте лоток для моющих средств. На его месте тоже будут 2 самореза, которые нужно открутить. С обратной стороны лицевой панели есть защелка, которую следует отодвинуть. Тогда она снимается.
Снимаем стальной обруч и резиновый уплотнитель Следующий этап – снять стальной обруч, который держит уплотнитель (резиновую манжету) на люке загрузки. Это кольцо стягивает обычная проволочная пружина. Вам нужно растянуть пружинку и снять обруч с уплотнителя.
Теперь снимите резиновый уплотнитель.
На передней панели, снизу или спереди должны быть саморезы, которые тоже нужно открутить. Осталось снять крышку. Она может крепиться дополнительно клипсами. Поэтому крышку необходимо немного вывести вперед и опустить вниз.
Возле люка есть блокиратор двери. От него нужно отсоединить провода. Теперь можно убрать панель и перейди к самому тэну.
Контакты Он расположен внизу бака. Сразу на торце тэна вы увидите две клеммы питания, провод заземления и разъем термодатчика.
Сначала снимите клеммы, заземление и извлеките термодатчик. Чтобы правильно все соединить после замены, расположение проводов можно запомнить или лучше сфотографировать.
Остается только открутить крепление в виде гайки. Возьмите торцовый или рожковый ключ и отвинтите гайку, но не до конца. Вдавите болт вовнутрь, чтобы тэн можно было извлечь.
Теперь движениями вверх-вниз расшатайте тэн и аккуратно вытащите его.
Проведите профилактику бака. Все остатки порошка, накипи и остальной мусор нужно убрать. Теперь нужна замена тэна.
Купите новый тэн, отталкиваясь от маркировки прежнего. Подсоедините к нему термодатчик и вставьте на нужное место. Если есть направляющие, в них нужно попасть и всунуть прибор

Зажмите крепежную гайку, подсоедините провода, их важно не перепутать.
Последний этап – обратная сборка машинки.

Предлагаем ознакомиться Как утеплить пол в сарае

Посадочное место нагревательного элемента

Вот и все. Тэн успешно заменен. Так как марка марке рознь, то крепежи могут находиться в разных местах, но порядок действий и принцип один для всех.

Проверьте тэн

Признаки неисправности

Практически любую неисправность специалист может вычислить даже без диагностики, неисправность ТЭНа чаще всего сопровождается следующими признаками:

машинка не греет воду — для проверки достаточно прикоснуться рукой к люку, через который осуществляется загрузка белья. стирка в данном случае становится невозможной, программы при этом могут выполняться в стандартном режиме, в современных моделях информация об ошибке нагрева высвечивается на дисплее;
происходит выбивание автомата сразу после запуска или спустя 8-12 мин. после включения нагрева – часто это происходит при коротком замыкании спирали в нагревателе;
машинка выбивает УЗО после включения или в процессе нагрева воды, такая ситуация характерна для замыкания нагревательного элемента на корпус или утечки электрического тока на корпус из-за плохой изоляции;
на протяжении долгого времени продолжающаяся стирка.

Перечисленные признаки считаются косвенными, поменять нагревательный элемент мастер имеет право после проверки прибора мультиметром. Замена нагревателя не занимает много времени, процедура занимает не более 30-40 мин., у профессиональных мастеров меньше.

Каждую поломку можно определить по некоторым признакам. Зная, какие «симптомы» могут быть у определенной неисправности, можно безошибочно понять, в какой запчасти кроется причина. Исходя из многолетнего опыта ремонта разных машин для стирки, специалисты выделяют 3 основных фактора, указывающих на поломку ТЭНа.

Процесс нагрева воды не начинается, но программа стирки не останавливается. У определенных видов стиральных машин предусмотрена программа, которая выполняет стирку в холодной воде, поэтому перед тем, как вызвать мастера или начать разбирать машинку, проверьте, какие режим стирки и температура выставлены на данный момент. Если вы все же не ошиблись с установкой программы, а вода все равно не нагревается, то можно сделать вывод о неисправности ТЭНа. Некоторые из старых моделей стиральных агрегатов при выходе из строя нагревательного элемента начинают бесконечно крутить барабан в ожидании необходимого подогрева воды. Современные машины могут выдать ошибку в работе ТЭНа еще до начала процесса стирки.
Второй признак неисправности – это срабатывание автоматического выключателя в сети электропитания. Чаще всего это происходит через некоторое время после включения стиральной машины в тот момент, когда по программе должен начаться нагрев воды. Причина подобного «поведения» автомата защиты вызвана замыканием электрической цепи на спирали нагревательной части.
В третьем случае срабатывает устройство защитного отключения, через которое агрегат подключен к электросети. Если это происходит в момент включения нагревательного элемента, значит, ТЭН имеет утечку тока на корпус. Причиной тому является поврежденная изоляция.

Предлагаем ознакомиться Быстрая стирка в стиральной машине индезит || Быстрая стирка в стиральной машине индезит

https://youtube.com/watch?v=x5vxVbzx09w

Профилактика

Для предотвращения подобной ситуации, ведущей к выходу ТЭНа из строя, воду необходимо смягчать перед использованием. Это делается добавлением в лоток для моющих средств, специальных средств, типа Колгон или ему подобных.

Применение такой профилактики является ежедневной, но не единственной:

При загрузке вещей в барабан, необходимо следить за их равномерным распределением и количеством. Как перегруз барабана, так и неравномерность вещей в нем, часто становится причиной неисправности машины;
Не стоит слишком часто стирать при температурном режиме выше 90 градусов. Стиральная машина прослужит гораздо меньше, если часто пользоваться режимом кипячения;
При закладке в барабан вещей, необходимо тщательно проверять карманы, чтобы мелкие вещи, такие как ключи, монеты, зубочистки и другие предметы с острыми краями, могут испортить машину;
Вещи, на которых есть пряжки, металлические замки, крупные пуговицы необходимо стирать в особом мешке, который можно приобрести в магазине или сшить самостоятельно. Обувь стирают в таких мешках всегда;
Ни в коем случае не следует оставлять стиральную машину без присмотра надолго при стирке. В таком случае, если прибор подаст тревожный сигнал, то владелец сможет вовремя принять необходимые меры и предотвратить поломку. Кроме того, если произойдет протечка, то от скорости принятия экстренных мер, зависит вероятность проведения ремонта помещения или нет;
После каждой стирки нужно протирать контейнер для порошка и оставлять загрузочный люк для проветривания;
Фильтр желательно чистить после каждой стирки и через него же или через аварийный шланг нужно сливать остатки воды;
Резиновую манжету люка следует протирать после стирки насухо, не допуская остатка влаги в ее пазах. В противном случае, резина манжеты может порваться и ее придется менять.

Важно: при стирке нежелательно выключать машину, обесточивая ее. Это может привести к выходу из строя управляющего модуля

Независимо от использования средств для борьбы с жесткой водой, машину нужно периодически чистить. Это необходимо делать один раз в два – три года. Один раз в полгода следует проводить химическую чистку.

Для проведения химической чистки, в лоток для стирального порошка добавляется специальное средство. Его можно приобрести в магазинах бытовой химии. После этого, машину нужно запустить без белья на долгий цикл стирки при высокой температуре. В результате, машина очистится от грязи на ее внутренних частях. В отличие от механической, химическая очистка требует только времени.

Механическая чистка производится следующим образом:

Верхнюю крышку, заднюю и поддон (в случае его наличия) следует снять;
Патрубок слива снимается и чистится вручную;
Помпу необходимо достать и почистить;
Патрубок, ведущий к баку от порошкоприемника нужно снять и тщательно промыть;
Мусорный фильтр необходимо снять и почистить;
Сливной и наливной шланг следует снять и тщательно промыть.

Это интересно: Почему холодильник гудит, шумит, гремит: в чём причина, как это исправить?

Как снять и заменить

Отворачиваем гайку на центральном винте тэна, но не до конца.

Когда он немного выйдет, раскачиваем из стороны в сторону и тянем на себя, не прилагая больших усилий, что бы, не повредить части агрегата. Когда тэн извлечен, аккуратно очищаем полость от накипи, насколько это возможно.

Убедитесь, что уплотнительная резинка, которая находится под тэном, в удовлетворительном состоянии, так как часто из-за накипи она приходит в негодность и не может быть больше использована.

Резинка должна быть гладкой, остатки накипи должны удалиться с нее без труда.

В противном случае, ее необходимо заменить во избежание потопа.

В новом тэне так же проталкиваем винт до упора, для того, что бы уплотнительная резинка вошла до упора.

При установке контролируем посадку тэна, он должен встать между ограничительными алюминиевыми пластинами.

Обратите внимание:
при неправильной установке барабан будет тереться о тэн, что может вывести его из строя

Если барабан будет касаться тэна, вы поймете это по характерному звуку.

Сегодня мы меняем тэн на стиральной машине Indesit WISL 82. Рассказываем и показываем как это делается.

1. Со слов хозяина стиральная машина Indesit WISL 82 не греет воду, останавливается на программе «Стирка», часами стирает и не переходит на программу «Полоскание». Причём, если поставить вручную на программу «Полоскание», то полоскание и отжим проходит полностью и машина отключается. По нашим предположениям вышел из строя нагревательный элемент (тэн).

2. Устанавливаем на самую короткую программу «Повседневная стирка» для того, чтобы проверить идёт напряжение на нагревательный элемент или нет.

3. Не выключая стиральную машину начинаем её разбирать. Для этого нам понадобится отвертка крестовая. Откручиваем болты с люка задней части стиральной машины, которые держат ремонтный люк.

4. После того, как открутили болты, тянем люк немного на себя и опускаем его вниз с посадочных мест. У нас открылся доступ к основным узловым механизмам агрегата.

5. По времени, пока мы разбирали стиральную машину, у нас подошло время нагрева. Берём электронно-измерительный прибор и проверяем напряжение подаваемое на тэн. На приборе видно, что напряжение присутствует. Это значит, что модуль управления исправно работает. А мы идём дальше.

6. Отключаем стиральную машину, поставив её на слив. После ухода воды откручиваем тэн с помощью ключа и головки на 8 мм, отсоединяем все клеммы подключенные к нему.

7. С помощью плоской отвёртки поддевая под тэн мы аккуратно снимаем его.

8. Если не получается с одной стороны, поддеваем его с другой стороны — в данной конкретной ситуации оспользуем изогнутые круглогубцы.

9. Вытаскиваем нагревательный элемент с посадочного места.

10. С помощью электронно-измерительно прибора проверяем тэн и видим по прибору, что он не прозванивается. Следовательно он сгорел.

11. Давайте сравним тэны: старый нагревательный элемент весь в накипи. Это значит, что в последнее время он дольше нагревал воду, тратил на это большее электроэнергии. Соответственно, он раньше положенного срока вышел из строя. Для предотвращения ранней поломки и продления срока службы нужно пользоваться антинакипином. Но использовать Calgon не стоит, так как принцип его действия основан на сразмягчении воды, а средство, смягчающее воду, есть в любом стиральном порошке. Для удаления накипи в нашем случае лучше использовать лимонную кислоту или специальные средства. Кстати, они более дешевые, чем Calgon.

12. При устанновке нового нагревательного элемента, мы особенно внимательны. Тэн должен встать в крепления, предназначенные для него. Собираем стиральную машину в обратной последовательности.

13. Удачной вам стирки.

Если вы не имеете сильного желания самостоятельно ремонтировать свою стиральную машину и с большим желанием доверили бы ремонт специалисту, то мы к вашим услугам.

Как поменять ТЭН в стиральной машине LG

Поломка ТЭН – нагревательного элемента – довольно распространенная неисправность в стиральных машинах. Водопроводная вода часто содержит большое количество минеральных солей, в результате при постоянном нагревании воды элемент покрывается накипью, что значительно сокращает срок его работы. В результате машинка перестает нагревать воду.

Если ТЭН вашей стиральной машины LG вышел из строя, советуем обратиться в Фирменный Сервис LG, оставив заявку по телефону 8-499-677-76-76 (для звонков из Москвы и Московской области) или по телефону 8-800-200-76-76 (для звонков по России). Специалисты Фирменного Сервиса LG быстро и качественно выполнят ремонт любой сложности. Но если вы чувствуете себя мастером на все руки и хотите сами взяться за устранение поломки, мы подготовили для вас пошаговую инструкцию, как заменить ТЭН в стиральной машине LG.

Замена ТЭН в стиральной машине LG: пошаговая инструкция

Поменять неисправный ТЭН в стиральной машине LG можно и не прибегая к услугам мастера. Подавляющее большинство моделей LG имеют прямой привод, что означает отсутствие приводного ремня, который мог бы помешать при замене ТЭН.

Как снять ТЭН в стиральной машине LG

Перед тем, как приступить к замене ТЭН, убедитесь, что ваша стиральная машина выключена из сети. Перекройте воду и отсоедините наливной и сливной шланги.
В стиральных машинах LG нагревательный элемент находится под баком, что позволяет легко поменять ТЭН.
Снимите заднюю панель стиральной машины (обычно она прикреплена с помощью болтов или саморезов).
Вы увидите внешнюю часть ТЭН с наружными контактами в нижней части стенки бака.
Снимите с ТЭН провода. Перед этим можно сфотографировать их расположение на смартфон, чтобы при установке элемента на место, не ошибиться.
Ослабьте гайку, расположенную в центре ТЭН, таким образом, чтобы она держалась на окончании резьбы. Вдавите ее внутрь вместе со шпилькой.
Теперь можно достать ТЭН. Это будет сделать легче, если аккуратно поддеть деталь при помощи отвертки или ножа

Помните, что поверхность элемента, контакты и посадочное место очень уязвимы к механическим повреждениям, поэтому действовать нужно медленно и осторожно.

Как установить ТЭН в стиральной машине LG

Перед тем, как приступить к замене элемента, подготовьте посадочное место, очистив его от накипи и грязи.
Смажьте посадочное место, уплотнитель и сам элемент любой смазкой для технических деталей.
Аккуратно поместите новый ТЭН на место.
Закрутите гайку и затяните ее ключом.
Подсоедините клеммы и провода.
Соберите корпус машинки, после чего прогоните машинку без белья на режиме высокой температуры. Убедиться, исправен ли новый ТЭН в вашей стиральной машине LG можно, дотронувшись через 15 мин стирки до стекла загрузочного люка: оно должно быть теплым.

Чтобы новый ТЭН прослужил долго, нужно правильно выбрать деталь. Внимательно изучите техпаспорт СМА и определите мощность элемента. Для стиральных машин LG показатель обычно составляет 1900-1950 Ватт, но для некоторых моделей мощность может быть и 2кВт.

Если по каким-то причинам вы не можете посмотреть данные в техпаспорте, то можно узнать информацию и на самом нагревательном элементе: на него может быть нанесена маркировка. Именно эти значения помогут не ошибиться при покупке и выбрать ту деталь, которая подойдет вашей стиральной машине LG.
